IEC 60404-8-7:1998

NORME
CEI
INTERNATIONALE
IEC
60404-8-7
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1998-05
Matériaux magnétiques –
Partie 8-7:
Spécifications pour matériaux particuliers –
Tôles magnétiques en acier à grains orientés,
laminées à froid et livrées à l’état fini
Magnetic materials –
Part 8-7:
Specifications for individual materials –
Cold-rolled grain-oriented electrical
steel sheet and strip delivered
in the fully-processed state
Numéro de référence
Reference number
CEI/IEC 60404-8-7:1998

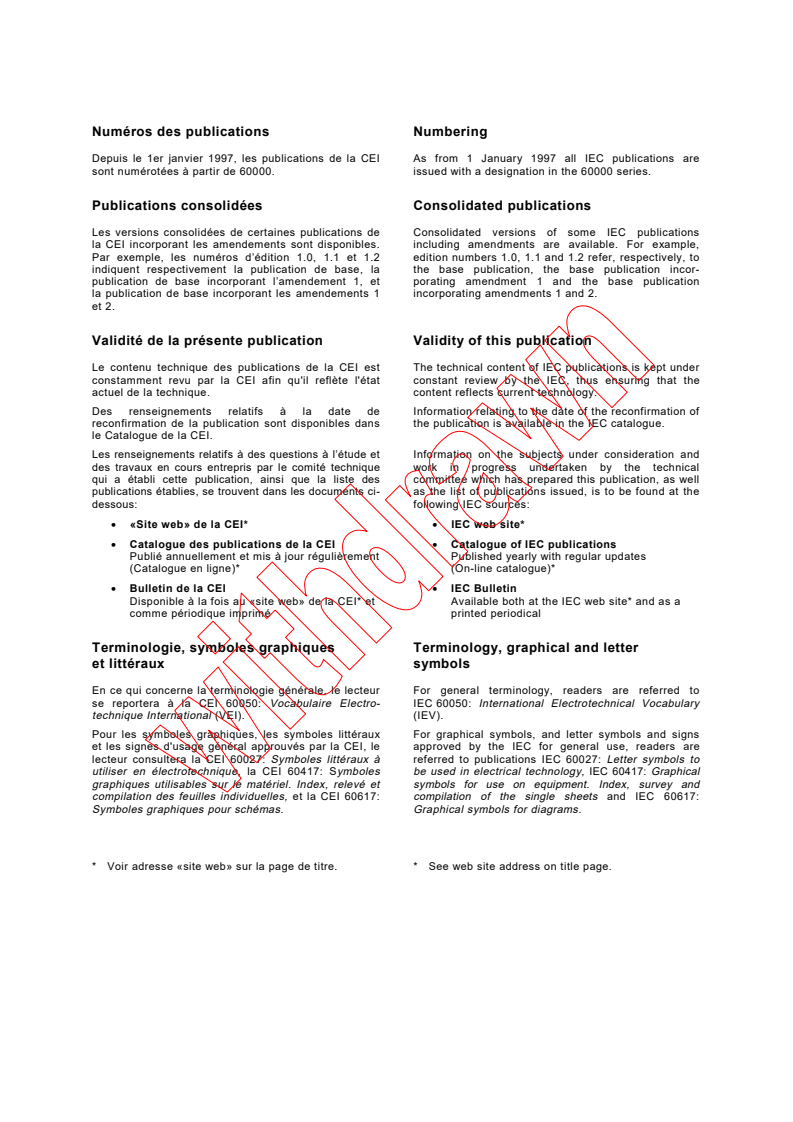

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* et Available both at the IEC web site* and as a
comme périodique imprimé printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60404-8-7
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1998-05
Matériaux magnétiques –
Partie 8-7:
Spécifications pour matériaux particuliers –
Tôles magnétiques en acier à grains orientés,
laminées à froid et livrées à l’état fini
Magnetic materials –
Part 8-7:
Specifications for individual materials –
Cold-rolled grain-oriented electrical
steel sheet and strip delivered
in the fully-processed state
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE P
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60404-8-7 © CEI:1998

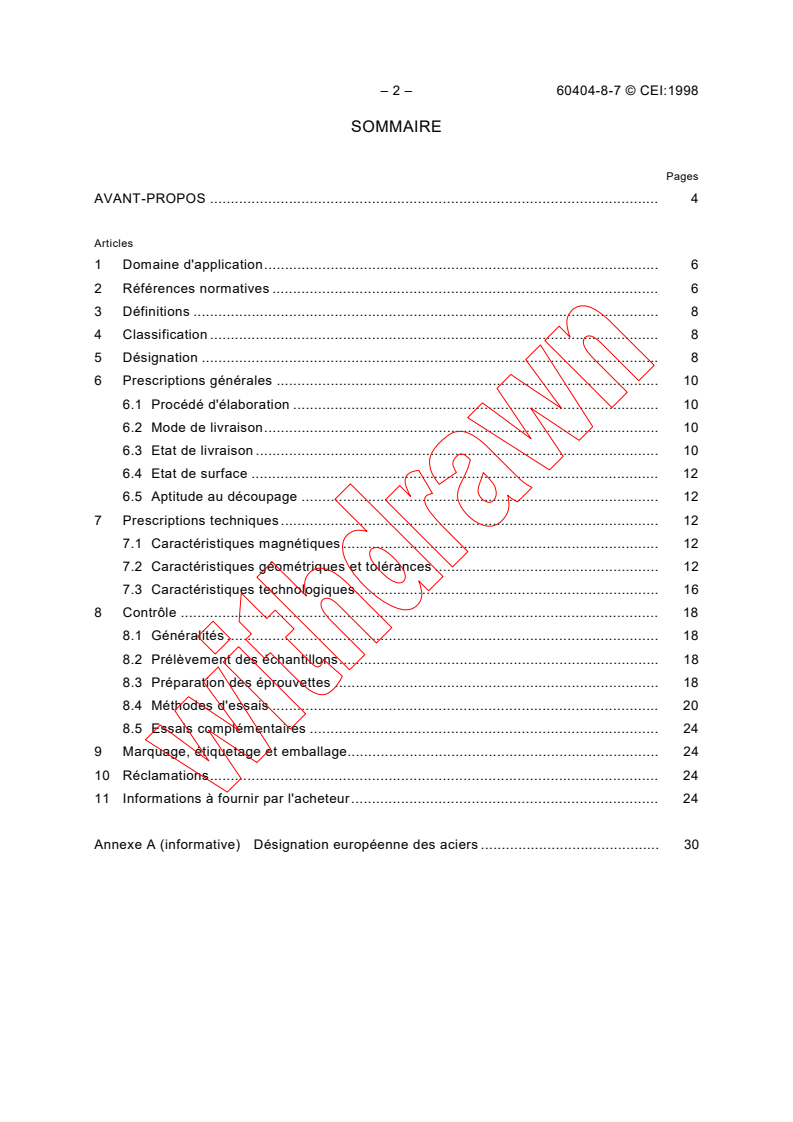

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d'application. 6

2 Références normatives . 6

3 Définitions . 8
4 Classification . 8
5 Désignation . 8
6 Prescriptions générales . 10
6.1 Procédé d'élaboration . 10
6.2 Mode de livraison. 10
6.3 Etat de livraison . 10
6.4 Etat de surface . 12
6.5 Aptitude au découpage . 12
7 Prescriptions techniques . 12
7.1 Caractéristiques magnétiques . 12
7.2 Caractéristiques géométriques et tolérances . 12
7.3 Caractéristiques technologiques. 16
8 Contrôle . 18
8.1 Généralités . 18
8.2 Prélèvement des échantillons. 18
8.3 Préparation des éprouvettes . 18
8.4 Méthodes d'essais . 20
8.5 Essais complémentaires . 24
9 Marquage, étiquetage et emballage. 24
10 Réclamations. 24

11 Informations à fournir par l'acheteur. 24
Annexe A (informative) Désignation européenne des aciers . 30

60404-8-7 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope. 7

2 Normative references. 7

3 Definitions . 9
4 Classification . 9
5 Designation . 9
6 General requirements . 11
6.1 Production process . 11
6.2 Form of supply. 11
6.3 Delivery condition. 11
6.4 Surface condition . 13
6.5 Suitability for cutting. 13
7 Technical requirements. 13
7.1 Magnetic properties . 13
7.2 Geometric characteristics and tolerances . 13
7.3 Technological characteristics . 17
8 Inspection and testing. 19
8.1 General . 19
8.2 Selection of samples. 19
8.3 Preparation of test specimens . 19
8.4 Test methods. 21
8.5 Retests . 25
9 Marking, labelling and packaging . 25
10 Complaints . 25

11 Information to be supplied by the purchaser . 25
Annex A (informative) European steel designation . 31

– 4 – 60404-8-7 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
MATÉRIAUX MAGNÉTIQUES –
Partie 8-7: Spécifications pour matériaux particuliers –

Tôles magnétiques en acier à grains orientés,

laminées à froid et livrées à l'état fini

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale correspondante doit
être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale 60404-8-7 a été établie par le comité d'études 68 de la CEI: Matériaux
magnétiques tels qu'alliages et aciers.
Cette deuxième édition annule et remplace la première édition parue en 1988, dont elle
constitue une révision technique.

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
68/177/FDIS 68/183/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L'annexe A est donnée uniquement à titre d'information.

60404-8-7 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
MAGNETIC MATERIALS –
Part 8-7: Specifications for individual materials –

Cold-rolled grain-oriented electrical steel sheet and strip

delivered in the fully-processed state

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60404-8-7 has been prepared by IEC technical committee 68:
Magnetic alloys and steels.
This second edition cancels and replaces the first edition published in 1988 of which it
constitutes a technical revision.

The text of this standard is based on the following documents:
FDIS Report on voting
68/177/FDIS 68/183/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A is for information only.

– 6 – 60404-8-7 © CEI:1998
MATÉRIAUX MAGNÉTIQUES –
Partie 8-7: Spécifications pour matériaux particuliers –

Tôles magnétiques en acier à grains orientés,

laminées à froid et livrées à l'état fini

1 Domaine d'application
La présente partie de la CEI 60404 définit les qualités de tôles magnétiques en acier à grains
orientés de 0,23 mm, 0,27 mm, 0,30 mm et 0,35 mm d'épaisseur nominale. Elle donne en
particulier les prescriptions générales, les caractéristiques magnétiques, les caractéristiques
géométriques et les tolérances, les caractéristiques technologiques ainsi que les procédures
de contrôle.
La présente norme est applicable aux tôles magnétiques en acier à grains orientés, à texture
de Goss, livrées après recuit final en feuilles ou en bandes et destinées à la construction de
circuits magnétiques.
Les tôles sont groupées en deux classes:
– tôles de qualité normale;
– tôles à haute perméabilité.
Elles correspondent à l'article C22 de la CEI 60404-1.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60404.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60404 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60050(121):1978, Vocabulaire Electrotechnique International (VEI) – Chapitre 121:
Electromagnétisme
CEI 60050(221):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 221:
Matériaux et composants magnétiques
CEI 60404-1:1979, Matériaux magnétiques – Partie 1: Classification
CEI 60404-2:1996, Matériaux magnétiques – Partie 2: Méthodes de mesure des propriétés
magnétiques des tôles et bandes magnétiques au moyen d'un cadre Epstein
CEI 60404-3:1992, Matériaux magnétiques – Partie 3: Méthodes de mesure des carac-
téristiques magnétiques des tôles et feuillards magnétiques à l'aide de l'essai sur tôle unique
CEI 60404-9:1987, Matériaux magnétiques – Partie 9: Méthodes de détermination des
caractéristiques géométriques des tôles magnétiques en acier

60404-8-7 © IEC:1998 – 7 –
MAGNETIC MATERIALS –
Part 8-7: Specifications for individual materials –

Cold-rolled grain-oriented electrical steel sheet and strip

delivered in the fully-processed state

1 Scope
This part of IEC 60404 defines the grades of grain-oriented electrical steel sheet in nominal
thicknesses of 0,23 mm, 0,27 mm, 0,30 mm and 0,35 mm. In particular, it gives general
requirements, magnetic properties, geometric characteristics, tolerances and technological
characteristics, as well as inspection procedures.
This standard applies to Goss textured grain-oriented electrical steel sheet supplied in the final
annealed condition in sheets or coils, and intended for the construction of magnetic circuits.
The materials are grouped into two classes:
– normal steel grades;
– steel grades with high permeability.
They correspond to clause C22 of IEC 60404-1.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60404. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60404 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60050(121):1978, International Electrotechnical Vocabulary (IEV) – Chapter 121: Electro-
magnetism
IEC 60050(221):1990, International Electrotechnical Vocabulary (IEV) – Chapter 221: Magnetic
materials and components
IEC 60404-1:1979, Magnetic materials – Part 1: Classification
IEC 60404-2:1996, Magnetic materials – Part 2: Methods of measurement of the magnetic
properties of electrical steel sheet and strip by means of an Epstein frame
IEC 60404-3:1992, Magnetic materials – Part 3: Methods of measurement of the magnetic
properties of magnetic sheet and strip by means of a single sheet tester
IEC 60404-9:1987, Magnetic materials – Part 9: Methods of determination of the geometrical
characteristics of magnetic steel sheet and strip

– 8 – 60404-8-7 © CEI:1998
CEI 60404-11:1991, Matériaux magnétiques – Partie 11: Méthode d'essai pour la détermination

de la résistance d'isolement superficiel des tôles et feuillards magnétiques

CEI 60404-13:1995, Matériaux magnétiques – Partie 13: Méthodes de mesure de la masse

volumique, de la résistivité et du facteur de foisonnement des tôles et bandes magnétiques

ISO 404:1992, Aciers et produits sidérurgiques – Conditions générales techniques de livraison

ISO 7799:1985, Matériaux métalliques – Tôles et feuillards d'épaisseur inférieure ou égale à

3 mm – Essai de pliage alterné

ISO 10474:1991, Aciers et produits sidérurgiques – Documents de contrôle

3 Définitions
Pour les besoins de la présente Norme internationale, les définitions des principaux termes
relatifs aux caractéristiques magnétiques données dans la CEI 60050(121) et la
CEI 60050(221) s'appliquent ainsi que les définitions suivantes:
3.1
rectitude
écart le plus grand entre une rive longitudinale de la tôle et la droite reliant les deux extrémités
de la section de mesure correspondant à cette rive
3.2
planéité (facteur d'ondulation)
propriété d'une feuille ou d'une longueur de bande qui est caractérisée par le facteur
d'ondulation, c'est-à-dire le rapport de la hauteur de l'ondulation à sa longueur
3.3
nombre de pliages
nombre de pliages alternés possibles avant l'apparition de la première fissure visible à l'oeil nu
dans le métal de base; il constitue un indice pour l'appréciation de la ductilité de la tôle
3.4
tensions internes
tensions caractérisées par une déviation par rapport à la ligne de cisaillage
4 Classification
Les qualités prévues dans la présente norme sont échelonnées d'après la valeur des pertes
totales spécifiques maximales en watts par kilogramme ainsi que d'après l'épaisseur nominale
du produit (0,23 mm, 0,27 mm, 0,30 mm et 0,35 mm).
5 Désignation
La désignation symbolique de l'acier comprend dans l'ordre
1) la lettre M, pour l'acier magnétique;
2) le centuple de la valeur spécifiée des pertes totales spécifiques maximales, exprimées en
watts par kilogramme, correspondant à l'épaisseur nominale du produit à une fréquence de
50 Hz pour une induction de 1,7 T;
3) le centuple de l'épaisseur nominale du produit, en millimètres;

60404-8-7 © IEC:1998 – 9 –
IEC 60404-11:1991, Magnetic materials – Part 11: Method of test for the determination of

surface insulation resistance of magnetic sheet and strip

IEC 60404-13:1995, Magnetic materials – Part 13: Methods of measurement of density,

resistivity and stacking factor of electrical steel sheet and strip

ISO 404:1992, Steel and steel products – General technical delivery requirements

ISO 7799:1985, Metallic materials – Sheet and strip 3 mm thick or less – Reverse bend test

ISO 10474:1991, Steel and steel products – Inspection documents

3 Definitions
For the purpose of this International Standard, the definitions of the principal terms relating to
magnetic properties given in IEC 60050(121) and IEC 60050(221) apply, as well as the
following definitions:
3.1
edge camber
greatest distance between a longitudinal edge of the sheet and the line joining the two
extremities of the measured length of this edge
3.2
flatness (wave factor)
the property of a sheet or of a length of strip which is characterized by the wave factor, i.e. by
the relation of the height of the wave to its length
3.3
number of bends
number of alternate bends possible before the appearance of the first crack in the base metal
visible to the naked eye; it constitutes an indication of the ductility of the material
3.4
internal stresses
stresses which are characterized by a deviation in relation to the line of cutting
4 Classification
The grades covered by this standard are classified according to the value of maximum specific
total loss in watts per kilogram and according to the nominal thickness of the material
(0,23 mm, 0,27 mm, 0,30 mm and 0,35 mm).
5 Designation
The steel name comprises the following in the order given:
1) the letter M for electrical steel;
2) one hundred times the specified value of maximum specific total loss at 1,7 T and 50 Hz, in
watts per kilogram and corresponding to the nominal product thickness;
3) one hundred times the nominal thickness of the material, in millimetres;

– 10 – 60404-8-7 © CEI:1998
4) la lettre caractéristique
– S pour les tôles à grains orientés de qualité normale;

– P pour les tôles à grains orientés à haute perméabilité;

5) le dixième de la fréquence 50 Hz, soit 5.

EXEMPLE M150-30S 5 pour une tôle magnétique à grains orientés de qualité normale avec

des pertes totales spécifiques maximales à 1,7 T de 1,50 W/kg à 50 Hz et une épaisseur
nominale de 0,30 mm livrée à l'état fini.

NOTE – L'annexe A donne la désignation numérique des aciers utilisée dans la norme européenne correspondante.

6 Prescriptions générales
6.1 Procédé d'élaboration
Le procédé d'élaboration du métal et sa composition chimique sont laissés à l'initiative du
producteur.
6.2 Mode de livraison
Les produits sont livrés en paquets pour les feuilles et en bobines pour les bandes.
Les masses des paquets de feuilles ou des bobines doivent faire l'objet d'un accord lors de la
commande.
La valeur recommandée pour le diamètre intérieur des bobines est approximativement de
500 mm.
Les feuilles constituant chaque paquet doivent être superposées de telle sorte que les faces
latérales des paquets soient sensiblement planes et à peu près perpendiculaires à la face
supérieure.
La bande doit être de largeur constante et son enroulement doit être réalisé de façon que les
faces latérales de la bobine soient sensiblement planes.
Les bobines doivent être suffisamment serrées à l'enroulement pour qu'elles ne s'affaissent
pas sous leur propre masse.
Les bandes peuvent occasionnellement présenter des soudures ou des discontinuités résultant
de l'élimination de zones défectueuses, si cela a fait l'objet d'un accord à la commande. En cas
de besoin, un repérage des soudures ou des discontinuités peut faire l'objet d'un accord à la
commande.
Pour les bobines présentant des cordons de soudure ou des discontinuités, chaque partie de
bande doit appartenir à la même nuance.
Les rives des parties soudées l'une à l'autre ne doivent pas être décalées l'une par rapport à
l'autre dans une proportion telle que la mise en oeuvre en soit compromise.
6.3 Etat de livraison
Les tôles à grains orientés sont habituellement livrées avec un revêtement isolant sur les deux
faces. Ce revêtement est généralement constitué d'un film vitrifié composé essentiellement de
silicate de magnésium sur lequel a été déposé un deuxième revêtement composé de produits
inorganiques tels que des phosphates, au cours d'une opération normalement combinée avec
1)
un planage à chaud .
___________
1)
Il existe d'autres types de revêtement qui ne sont utilisés que sur spécification particulière.

60404-8-7 © IEC:1998 – 11 –
4) the characteristic letter
– S for regular materials;
– P for grain-oriented materials with high permeability;

5) one tenth of the frequency 50 Hz, i.e. 5.

EXAMPLE M150-30S 5 for regular grain-oriented electrical steel sheet or strip with a maximum

specific total loss at 1,7 T of 1,50 W/kg at 50 Hz and a nominal thickness of 0,30 mm, supplied
in the fully-processed state.
NOTE – The corresponding steel numbers used in the European Standard are given in annex A.

6 General requirements
6.1 Production process
The production process of the steel and its chemical composition are left to the discretion of
the manufacturer.
6.2 Form of supply
The material is supplied in bundles in the case of sheets and in coils in the case of strip.
The mass of bundles of sheets or coils shall be agreed at the time of ordering.
The recommended value for the internal diameter of coils is approximately 500 mm.
Sheets which make up each bundle shall be stacked so that the side faces are substantially flat
and approximately perpendicular to the top face.
Strip shall be of constant width and wound in such a manner that the side faces of the coil are
substantially flat.
Coils shall be sufficiently tightly wound in order that they do not collapse under their own
weight.
Strip can occasionally exhibit welds or interleaves resulting from the removal of defective
zones if agreed at the time of enquiry. If necessary, the marking of welds or interleaves may be
agreed at the time of ordering.
For coils containing repair welds or interleaves, each part of the strip shall be of the same

grade.
The edges of parts welded together shall not be so much out of alignment as to affect the
further processing of the material.
6.3 Delivery condition
Grain-oriented materials are usually supplied with an insulating coating on both sides. This
coating generally consists of a vitrified film composed essentially of silicates of magnesium on
which has been deposited a second coating of inorganic constituents such as phosphates,
1)
normally as part of a thermal flattening operation .
___________
1)
Other types of coating exist which are used only when particularly specified.

– 12 – 60404-8-7 © CEI:1998
6.4 Etat de surface
2)
Les surfaces doivent être unies et propres, exemptes de graisse et de rouille . Des défauts

dispersés tels que stries, soufflures, criques, etc. sont tolérés s'ils se situent dans les limites

des écarts tolérés sur l'épaisseur et s'ils ne sont pas susceptibles de nuire à l'utilisation

correcte du produit fourni.
La couche superficielle isolante présente sur la surface des tôles doit être suffisamment

adhérente pour ne pas se détacher lors des opérations de découpage ou de traitement
thermique dont les conditions sont précisées par le fournisseur.

NOTE – Si le produit est destiné à être utilisé immergé dans un fluide, il convient qu'un accord soit pris à l'initiative

de l'acheteur afin de s'assurer de la compatibilité entre le fluide et le revêtement.
6.5 Aptitude au découpage
Les tôles doivent pouvoir être coupées en tout point et suivant des formes habituelles en
assurant un travail précis avec des outils de découpage corrects.
7 Prescriptions techniques
7.1 Caractéristiques magnétiques
Les caractéristiques décrites en 7.1.1 et 7.1.2 doivent s'appliquer aux produits dans les
conditions de livraison décrites en 6.3.
Elles doivent s'appliquer à des éprouvettes vieillies (voir 8.3.1), coupées parallèlement à l'axe
de laminage, ayant reçu, après cisaillage, un traitement thermique de relaxation dans les
conditions prescrites par le producteur.
7.1.1 Polarisation magnétique
Les valeurs minimales garanties pour la polarisation magnétique pour l'intensité de champ
magnétique de 800 A/m (valeur de crête) doivent être telles que cela est indiqué aux tableaux
2 et 3.
La polarisation magnétique doit être déterminée en champ magnétique alternatif (exprimée en
valeur de crête) à la fréquence de 50 Hz.
7.1.2 Pertes totales spécifiques
Les valeurs garanties des pertes totales spécifiques maximales à 50 Hz ou à 60 Hz doivent

être conformes aux tableaux 2 et 3.
7.2 Caractéristiques géométriques et tolérances
7.2.1 Epaisseur
Les épaisseurs nominales des produits sont de 0,23 mm, 0,27 mm, 0,30 mm et 0,35 mm.
Pour les tolérances sur l'épaisseur, on distingue
– l'écart toléré par rapport à l'épaisseur nominale à l'intérieur d'une unité de réception;
– la différence d'épaisseur dans une feuille ou dans une longueur de bande suivant une
direction parallèle au sens du laminage;
___________
2)
A ne pas confondre avec certaines colorations de la couche isolante inhérentes au processus de fabrication.

60404-8-7 © IEC:1998 – 13 –
6.4 Surface condition
2)
The surfaces shall be smooth and clean, free from grease and rust . Dispersed defects such

as scratches, blisters, cracks, etc. are permitted if they are within the limits of the tolerances

on thickness and if they are not detrimental to the correct use of the supplied material.

The insulation coating present on the surface of the material shall be sufficiently adherent so

that it does not become detached during cutting operations or heat treatment under conditions

specified by the supplier.
NOTE – If the product is to be immersed in a fluid, an agreement, initiated by the purchaser, should be reached to

ensure compatibility between the fluid and the coating.

6.5 Suitability for cutting
The material shall be suitable for cutting accurately into the usual shapes when appropriate
cutting tools are used.
7 Technical requirements
7.1 Magnetic properties
The properties defined in 7.1.1 and 7.1.2 shall apply to materials in the delivery conditions
defined in 6.3.
They shall apply to aged test specimens (see 8.3.1) cut parallel to the axis of rolling that have
received, after cutting, a stress relief heat treatment under conditions specified by the
manufacturer.
7.1.1 Magnetic polarization
The specified minimum values of magnetic polarization for magnetic field strength of 800 A/m
(peak value) shall be as given in tables 2 and 3.
The magnetic polarization shall be determined in an alternating magnetic field (expressed as a
peak value) at 50 Hz.
7.1.2 Specific total loss
The specified values of maximum specific total loss at 50 Hz or 60 Hz shall be as given in
tables 2 and 3.
7.2 Geometric characteristics and tolerances
7.2.1 Thickness
The nominal thicknesses of the material are 0,23 mm, 0,27 mm, 0,30 mm and 0,35 mm.
For thickness tolerance, a distinction is made between
– the allowable tolerance on the nominal thickness within the same acceptance unit;
– the difference in thickness in a sheet or in a length of strip in a direction parallel to the
direction of rolling;
___________
2)
Not to be confused with some coloration of the insulating coating inherent in the manufacturing process

– 14 – 60404-8-7 © CEI:1998
– la différence d'épaisseur suivant une direction perpendiculaire au sens du laminage. Cette

tolérance ne s'applique qu'aux produits de largeur supérieure à 150 mm.

En aucun point l'écart toléré par rapport à l'épaisseur nominale à l'intérieur d'une unité de

réception ne doit dépasser ±0,030 mm, sauf pour l'épaisseur de 0,23 mm pour laquelle cet

écart ne doit pas dépasser ±0,025 mm. La surépaisseur due aux soudures par rapport à
l'épaisseur mesurée de la tôle ne doit pas dépasser 0,050 mm.

La différence d'épaisseur dans une feuille ou dans une longueur de bande de 2 m suivant une
direction parallèle au sens du laminage ne doit pas dépasser 0,030 mm.

En outre pour les produits de largeur supérieure à 150 mm, la différence d'épaisseur suivant
une direction perpendiculaire au sens du laminage ne doit pas dépasser 0,020 mm, les
mesures étant faites à au moins 40 mm des rives (voir 8.4.2.1). Pour les bandes étroites,
d'autres accords peuvent être nécessaires.
7.2.2 Largeur
Les largeurs nominales courantes sont inférieures ou égales à 1 000 mm.
Les produits peuvent être livrés soit dans une largeur choisie dans la gamme spécifique du
producteur, soit dans la largeur finale d'utilisation.
Pour les tolérances sur la largeur
– dans le cas de produits livrés dans une largeur choisie dans la gamme spécifique du
+2
producteur, les tolérances doivent être mm;
– dans le cas de produits livrés dans la largeur finale d'utilisation, les tolérances du tableau 1
doivent être appliquées.
Tableau 1 – Tolérances sur la largeur nominale
Tolérance
Largeur nominale l
mm mm
+
02,
l ≤ 150
+03,
150 < l ≤ 400
+05,
400 < l ≤ 750
+06,
l > 750
NOTE – Par accord particulier à la commande, les
tolérances sur la largeur nominale peuvent être
toutes négatives.
7.2.3 Longueur
+0,5
La tolérance de longueur des tôles par rapport à la longueur commandée doit être de %
avec un maximum de 6 mm.
60404-8-7 © IEC:1998 – 15 –
– the difference in thickness in a direction perpendicular to the direction of rolling. This

tolerance applies only to materials with a width greater than 150 mm.

At any point, the allowable tolerance on the nominal thickness within the same acceptance unit

shall not exceed ±0,030 mm except for the 0,23 mm thickness for which this tolerance shall not

exceed ±0,025 mm. The additional thickness due to welds with respect to the measured
thickness of the steel sheet or strip shall not exceed 0,050 mm.

The difference in thickness in a sheet or in a length of strip of 2 m in a direction parallel to the
direction of rolling shall not exceed 0,030 mm.

In addition, for material with a width greater than 150 mm, the difference in thickness in a
direction perpendicular to the direction of rolling shall not exceed 0,020 mm, the measurements
being made at least 40 mm from the edges (see 8.4.2.1). For narrow strips, other agreements
may be needed.
7.2.2 Width
The available nominal widths are less than or equal to 1 000 mm.
The material can be supplied either in a width chosen from the specific range of the
manufacturer or in the finally used width.
For width tolerances
– for material supplied in a width chosen from the specific range of the manufacturer, the
+2
tolerances permitted shall be mm;
– for material supplied in the finally used width, the tolerances of table 1 shall apply.
Table 1 – Tolerances on nominal width
Tolerance
Nominal width l
mm mm
+02,
l ≤ 150
+03,
150 < l ≤ 400
+05,
400 < l ≤ 750
+06,
l > 750
NOTE – By agreement when ordering, the tolerances
on the nominal width can be all minus tolerances.
7.2.3 Length
+0,5
The tolerance on length of sheets in relation to the length ordered shall be %, but with a
maximum of 6 mm.
– 16 – 60404-8-7 © CEI:1998
7.2.4 Rectitude
La vérification de la rectitude ne s'applique pas aux produits de largeur inférieure ou égale à

150 mm. La rectitude ne doit pas dépasser 0,9 mm pour une longueur de mesure de 2 m.

7.2.5 Planéité (facteur d'ondulation)

La vérification de la planéité ne s'applique pas aux produits de largeur inférieure ou égale
à 150 mm. Le facteur d'ondulation (voir 8.4.2.4), exprimé en pourcentage, ne doit pas dépas-
ser 1,5.
7.2.6 Courbure résiduelle
Une exigence concernant la courbure résiduelle peut être prévue par accord à la commande,
pour les produits de largeur supérieure à 150 mm.
Dans ce cas l'écart existant entre le bord inférieur de l'éprouvette et la plaque support ne doit
pas dépasser 35 mm pour les feuilles et doit faire l'objet d'un accord pour les bobines.
7.2.7 Hauteur de bavure
La mesure de la hauteur de bavure ne s'applique qu'aux produits livrés dans la largeur finale
d'utilisation. La hauteur mesurée de la bavure ne doit pas dépasser 0,025 mm.
7.3 Caractéristiques technologiques
7.3.1 Masse volumique
La masse volumique des produits ne fait pas l'objet de garantie.
La valeur conventionnelle de la masse volumique utilisée pour calculer les caractéristiques
magnétiques et le facteur de foisonnement doit être de 7,65 kg/dm .
7.3.2 Facteur de foisonnement
Les valeurs minimales doivent être telles que cela est spécifié aux tableaux 2 et 3.
7.3.3 Nombre de pliages
Le nombre minimal garanti est 1. Cette valeur s'applique aux éprouvettes prélevées paral-
lèlement au sens du laminage.
7.3.4 Tensions internes
Les tôles doivent être, dans toute la mesure possible, exemptes de tensions internes.
La vérification des tensions internes n'est pas applicable aux tôles de largeur inférieure à
500 mm (cas de tôles refendues). L'écart mesuré ne doit pas dépasser 1 mm (voir 8.3.3.3).
7.3.5 Résistance d'isolement superficiel
Une valeur minimale de la résistance d'isolement mesurée avant ou après l'application
éventuelle d'un recuit de relaxation doit faire l'objet d'un accord entre les parties lors de la
commande. Le recuit de relaxation, s'il est effectué, doit être exécuté selon les conditions
prescrites par le fournisseur.
La résistance d'isolement superficiel exprimé en Ω × mm représente la résistance électrique
offerte au passage du courant à travers le revêtement.

60404-8-7 © IEC:1998 – 17 –
7.2.4 Edge camber
The verification of edge camber does not apply to material of width less than or equal to

150 mm. The edge camber shall not exceed 0,9 mm for a measuring length of 2 m.

7.2.5 Flatness (wave factor)
The verification of the flatness does not apply to material of width less than or equal to
150 mm. The wave factor (see 8.4.2.4), expressed as a percentage, shall not exceed 1,5.

7.2.6 Residual curvature
A requirement concerning residual curvature may be specified by agreement when ordering for
material of width greater than 150 mm.
In this case the distance between the bottom edge of the test piece and the supporting plate
shall not exceed 35 mm for sheets, and shall be subject to agreement for coils.
7.2.7 Burr height
The determination of the burr height applies only to material delivered in the width in which it
will finally be used. The measured burr height shall not exceed 0,025 mm.
7.3 Technological characteristics
7.3.1 Density
The density of the material is not specified.
The conventional value of density used to calculate the magnetic properties and the stacking
factor shall be 7,65 kg/dm .
7.3.2 Stacking factor
The minimum values shall be as specified in tables 2 and 3.
7.3.3 Number of bends
The specified minimum number of bends is 1. This value applies to test specimens cut parallel
to the direction of rolling.
7.3.4 Internal stresses
The material shall be, as far as possible, free from internal stresses.
The verification of internal stress is not applicable to material of width less than 500 mm (slit
material). The measured gap shall not exceed 1 mm (see 8.
...
