IEC 60651:1979/AMD2:2000

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2000-10
Amendement 2
Sonomètres
Amendment 2
Sound level meters
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
L
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60651 amend. 2  CEI:2000

AVANT-PROPOS
Le présent amendement a été établi par le comité d'études 29 de la CEI: Electroacoustique.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
29/458/FDIS 29/472/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
–––––––––––––
Page 2
SOMMAIRE
Ajouter le titre de l'article 12 suivant:
12 Prescriptions concernant les compatibilités électromagnétiques et électrostatiques et
procédures d’essais
Ajouter la nouvelle annexe suivante:
Annexe E (informative) Limites concernant l’émission
Page 4
PRÉFACE
Ajouter, après la publication CEI citée, les titres des normes suivantes:
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et

de mesure – Section 2: Essais d'immunité aux décharges électrostatiques. Publication
fondamentale en CEM
Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essais et
CEI 61000-4-3:1995,
de mesure – Section 3: Essai d'immunité aux champs électromagnétiques rayonnés aux
fréquences radioélectriques
CEI 61000-6-1:1997, Compatibilité électromagnétique (CEM) – Partie 6: Normes génériques –
Section 1: Immunité pour les environnements résidentiels, commerciaux et de l’industrie légère
CEI 61000-6-2:1999, Compatibilité électromagnétique (CEM) – Partie 6-2: Normes génériques –
Immunité pour les environnements industriels
CISPR 16-1:1999, Spécifications des méthodes et des appareils de mesure des perturbations
radioélectriques et de l'immunité aux perturbations radioélectriques – Partie 1: Appareils de
mesure des perturbations radioélectriques et de l'immunité aux perturbations radioélectriques

60651 Amend. 2  IEC:2000 – 3 –

FOREWORD
This amendment has been prepared by IEC technical committee 29: Electroacoustics.

The text of this amendment is based on the following documents:

FDIS Report on voting
29/458/FDIS 29/472/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
––––––––––––
Page 3
CONTENTS
Add the title of clause 12 as follows:
12 Electromagnetic and electrostatic compatibility requirements and test procedures
Add the following new appendix:
Appendix E (informative) Emission limits
Page 5
PREFACE
Add, after the IEC publication quoted, the titles of the following standards:
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 2: Electrostatic discharge immunity test. Basic EMC publication
IEC 61000-4-3:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement

techniques – Section 3: Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-6-1:1997, Electromagnetic compatibility (EMC) – Part 6: Generic standards –
Section 1: Immunity for residential, commercial and light-industrial environments
IEC 61000-6-2:1999, Electromagnetic compatibility (EMC) – Part 6-2: Generic standards –
Immunity for industrial environments
CISPR 16-1:1999, Specification for radio disturbance and immunity measuring apparatus and
methods – Part 1: Radio disturbance and immunity measuring apparatus

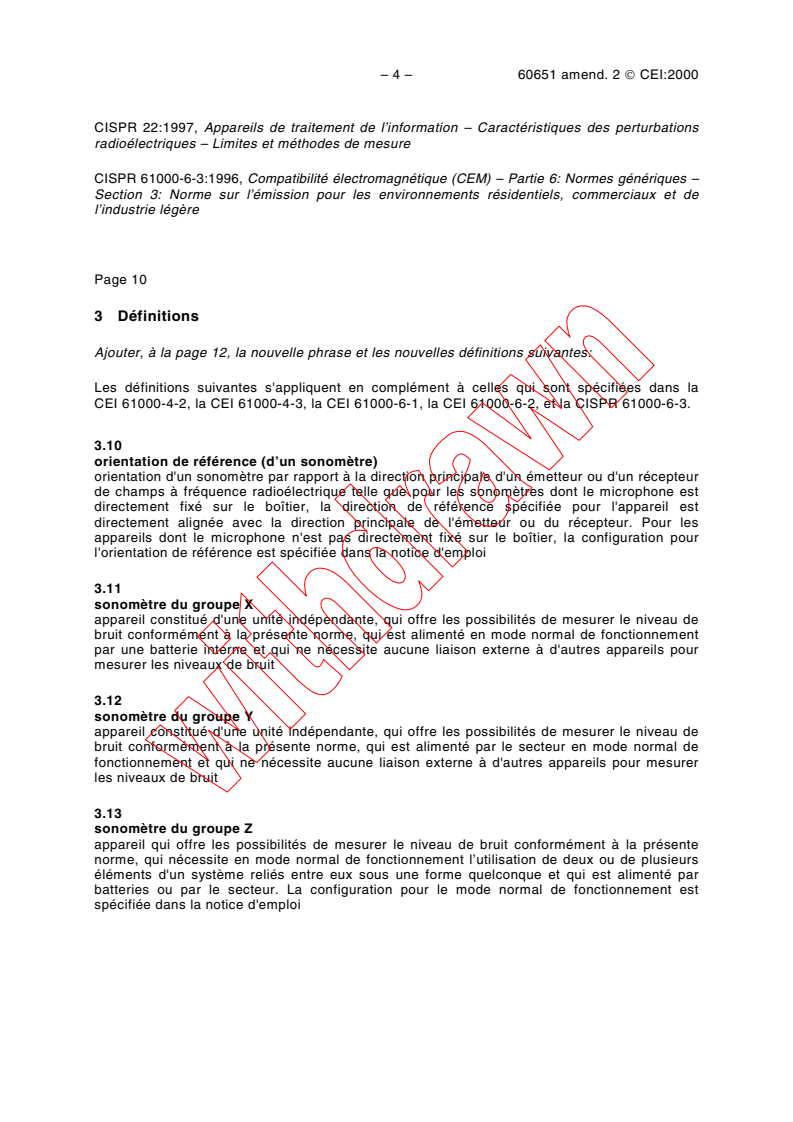

– 4 – 60651 amend. 2  CEI:2000

CISPR 22:1997, Appareils de traitement de l’information – Caractéristiques des perturbations
radioélectriques – Limites et méthodes de mesure

CISPR 61000-6-3:1996, Compatibilité électromagnétique (CEM) – Partie 6: Normes génériques –
Section 3: Norme sur l’émission pour les environnements résidentiels, commerciaux et de

l’industrie légère
Page 10
3 Définitions
Ajouter, à la page 12, la nouvelle phrase et les nouvelles définitions suivantes:
Les définitions suivantes s'appliquent en complément à celles qui sont spécifiées dans la
CEI 61000-4-2, la CEI 61000-4-3, la CEI 61000-6-1, la CEI 61000-6-2, et la CISPR 61000-6-3.
3.10
orientation de référence (d’un sonomètre)
orientation d'un sonomètre par rapport à la direction principale d'un émetteur ou d'un récepteur
de champs à fréquence radioélectrique telle que pour les sonomètres dont le microphone est
directement fixé sur le boîtier, la direction de référence spécifiée pour l'appareil est
directement alignée avec la direction principale de l'émetteur ou du récepteur. Pour les
appareils dont le microphone n'est pas directement fixé sur le boîtier, la configuration pour
l'orientation de référence est spécifiée dans la notice d'emploi
3.11
sonomètre du groupe X
appareil constitué d'une unité indépendante, qui offre les possibilités de mesurer le niveau de
bruit conformément à la présente norme, qui est alimenté en mode normal de fonctionnement
par une batterie interne et qui ne nécessite aucune liaison externe à d'autres appareils pour
mesurer les niveaux de bruit
3.12
sonomètre du groupe Y
appareil constitué d'une unité indépendante, qui offre les possibilités de mesurer le niveau de
bruit conformément à la présente norme, qui est alimenté par le secteur en mode normal de
fonctionnement et qui ne nécessite aucune liaison externe à d'autres appareils pour mesurer
les niveaux de bruit
3.13
sonomètre du groupe Z
appareil qui offre les possibilités de mesurer le niveau de bruit conformément à la présente
norme, qui nécessite en mode normal de fonctionnement l’utilisation de deux ou de plusieurs
éléments d'un système reliés entre eux sous une forme quelconque et qui est alimenté par
batteries ou par le secteur. La configuration pour le mode normal de fonctionnement est
spécifiée dans la notice d'emploi

60651 Amend. 2  IEC:2000 – 5 –

CISPR 22:1997, Information technology equipment – Radio disturbance characteristics – Limits
and methods of measurement
CISPR 61000-6-3:1996, Electromagnetic compatibility (EMC) – Part 6: Generic standards –
Section 3: Emission standard for residential, commercial and light-industrial environments

Page 11
3 Definitions
Add, on page 13, the following phrase and the following new definitions:
The following definitions apply in addition to those specified in IEC 61000-4-2, IEC 61000-4-3,
IEC 61000-6-1, IEC 61000-6-2 and CISPR 61000-6-3.
3.10
reference orientation (of a sound level meter)
orientation of a sound level meter with respect to the principal direction of an emitter or
receiver of radio-frequency fields such that for sound level meters with the microphone directly
attached, the reference orientation specified for the instrument is directly in line with the
principal direction of this same emitter or receiver. For instruments that do not have
the microphone directly attached, the configuration for the reference orientation is specified in
the instruction manual
3.11
group X sound level meter
self-contained instrument that includes sound level measurement facilities according to this
standard and which specifies internal battery power for the normal mode of operation, requiring
no external connections to other apparatus to measure sound levels
3.12
group Y sound level meter
self-contained instrument that includes sound level measurement facilities according to this
standard and which specifies connection to a public power supply system for the normal mode
of operation, requiring no external connections to other apparatus to measure sound levels
3.13
group Z sound level meter
instrument that includes sound level measurement facilities according to this standard requiring
two or more items of equipment to be connected together by some means for the normal mode
of operation, with operation either from batteries or from a public power supply. The
configuration for the normal mode of operation is specified in the instruction manual

– 6 – 60651 amend. 2  CEI:2000

Page 44
Ajouter les nouveaux points suivants en 11.2:

29) le niveau de pression acoustique pour lequel le sonomètre est conforme aux

spécifications du présent article 12 (74 dB ou moins);

30) les câbles et accessoires agréés tels qu’ils sont compris dans les essais décrits en
12.5.2.6 et 12.5.4.4;
31) la configuration pour le mode normal de fonctionnement;

32) toute dégradation spécifiée dans les caractéristiques ou les pertes fonctionnelles à la

suite de l'application de décharges électrostatiques;
33) la configuration de l'orientation de référence et la méthode permettant de maintenir le
câble du microphone, le cas échéant;
34) les réglages et la configuration correspondant aux émissions à fréquences radioélectriques
les plus fortes;
35) le mode de fonctionnement et les dispositifs de connexion qui correspondent à
l'immunité la plus faible aux champs à la fréquence du secteur et à fréquence
radioélectrique.
Ajouter le nouvel article 12 suivant:
12 Prescriptions concernant les compatibilités électromagnétiques et
électrostatiques et procédures d’essais
12.1 Champ d’application
12.1.1 Le présent article spécifie, pour les sonomètres, des prescriptions qui sont en rapport
avec leur immunité à des champs électriques à la fréquence du secteur ou à fréquence
radioélectrique et à des décharges électrostatiques ou avec les émissions à fréquence
radioélectrique tolérées, et décrit également les procédures d'essai destinées à vérifier leur
conformité à ces spécifications. Les sonomètres sont disponibles dans beaucoup de
configurations différentes et peuvent être alimentés par batteries ou par des sources
d'alimentation extérieures. Les prescriptions techniques contenues dans cet article concernent
trois configurations de sonomètres, qui comportent la possibilité de mesurer le niveau de bruit
conformément à la présente norme: la première se rapporte à des appareils constitués d'une
unité indépendante et qui sont principalement conçus pour être alimentés par une batterie; la
seconde se rapporte à des appareils constitués d'une unité indépendante et qui sont alimentés
par le secteur; la troisième se rapporte à des sonomètres qui sont constitués de deux ou

plusieurs éléments d'un système reliés entre eux.
12.1.2 Les prescriptions concernant les compatibilités électromagnétiques et électrostatiques
sont également applicables aux sonomètres utilisés dans des environnements résidentiels,
commerciaux, d'industrie légère, ou dans des sites industriels. Les prescriptions de cet article
complètent celles qui sont contenues dans les articles précédents et ne modifient aucune des
spécifications concernant les sonomètres qui y sont incluses. Elles ne s’appliquent pas aux
sonomètres satisfaisant à cette norme antérieurement à la publication du présent amendement.

60651 Amend. 2  IEC:2000 – 7 –

Page 45
Add the following new items to 11.2:

29) the sound level at which the sound level meter conforms to the specifications of

clause 12 (74 dB or less);
30) the approved cables and accessories as included in the tests of 12.5.2.6 and 12.5.4.4;

31) the configuration for the normal mode of operation;

32) any specified degradation in performance or loss of functionality following the application

of electrostatic discharges;
33) the configuration for the reference orientation, and method of securing the microphone
cable, if appropriate;
34) the setting and configuration for greatest radio-frequency emissions;
35) the mode of operation and connecting devices that produce minimum immunity to power-
and radio-frequency fields.
Add the following new clause 12:
12 Electromagnetic and electrostatic compatibility requirements
and test procedures
12.1 Field of application
12.1.1 This clause specifies requirements for sound level meters with respect to their
immunity to power- and radio-frequency fields and to electrostatic discharge, and the permitted
radio-frequency emissions, together with test procedures to demonstrate conformance to the
specifications of this standard. Sound level meters are available in many different
configurations and may be powered by batteries or from external power supply systems. The
technical requirements in this clause are for three configurations of sound level meters that
incorporate a sound level measurement facility according to this standard: first, for self-
contained instruments that are designed primarily for battery operation; second, for self-
contained instruments that are operated from public power supply systems; third, for sound
level meters that are formed by interconnection of two or more items of equipment.
12.1.2 The electromagnetic and electrostatic compatibility requirements are equally applicable
for sound level meters used in residential, commercial and light-industrial environments, or
industrial sites. The requirements of this clause are additional to those contained in previous

clauses and do not alter any of the specifications for sound level meters contained therein. The
requirements do not apply to sound level meters complying with this standard prior to the
publication of this amendment.

– 8 – 60651 amend. 2  CEI:2000

12.2 Limites concernant l’émission

12.2.1 Les limites supérieures concernant les émissions à fréquence radioélectrique

produites par n'importe quel appareil sont définies en ce qui concerne la compatibilité avec
beaucoup de normes différentes, par les limites indiquées au tableau 1 de la CISPR 61000-6-3,
qui constituent les prescriptions de base pour les sonomètres des groupes X, Y ou Z. Celles-ci

sont résumées à l’annexe E.
12.2.2 Les sonomètres des groupes Y ou Z alimentés par le secteur doivent également

satisfaire aux limites concernant les perturbations apportées au secteur et qui sont spécifiées

dans la CISPR 22. Pour les sonomètres, ces prescriptions sont résumées à l’annexe E.

12.2.3 La notice d'emploi doit indiquer le mode de fonctionnement et, le cas échéant, les
dispositifs de liaison à l'appareil qui produisent les plus grandes émissions à fréquence
radioélectrique.
12.3 Décharges électrostatiques
12.3.1 Les sonomètres des groupes X, Y ou Z doivent supporter des décharges électrostatiques
d'amplitudes définies. Les prescriptions sont celles qui sont spécifiées en 1.4 du tableau 1 de
la CEI 61000-6-1 et qui sont résumées comme suit:
– des décharges par contact jusqu'à 4 kV et des décharges aériennes jusqu'à 8 kV, avec des
tensions positives ou négatives, la polarité étant relative à la masse.
12.3.2 La CEI 61000-6-1 spécifie le critère de fonctionnement B pendant et après les essais
de décharge électrostatique, défini de la façon suivante:
«L'appareil doit continuer à fonctionner comme prévu après l'essai. Aucune dégradation du
fonctionnement ni perte de fonction n'est autorisée au-dessous du niveau d’aptitude spécifié
par le fabricant lorsque l’appareil est utilisé comme prévu. Le niveau d’aptitude peut être
remplacé par une perte d’aptitude admissible. Pendant l’essai, une dégradation de
fonctionnement est toutefois autorisée. Aucune modification du mode de fonctionnement en
cours ou des données mémorisées n’est autorisée. Si le niveau minimal d’aptitude ou la perte
d’aptitude admissible n'est pas spécifié par le fabricant, ils peuvent être déduits de la
description et de la documentation du produit et de ce que l’utilisateur est raisonnablement en
droit d’attendre de l’appareil s’il est utilisé comme prévu.»
On entend par «appareil» tout sonomètre conforme à la présente norme.
12.3.3 A la suite de chacun des essais de décharge électrostatique effectué, le sonomètre

doit être totalement opérationnel et dans une configuration identique à celle où il était avant le
début des essais de décharge électrostatique, et les données préalablement emmagasinées
(s'il en existe) doivent rester inchangées.
12.4 Immunité aux champs à la fréquence du secteur et à fréquence radioélectrique et
perturbations résultantes
12.4.1 Les sonomètres des groupes X, Y et Z doivent présenter un degré minimal d'immunité
dans un domaine de fréquences et d'intensités pour les champs à la fréquence du secteur et à
fréquence radioélectrique. Les prescriptions sont celles qui sont spécifiées en 1.1 du tableau 1
de la CEI 61000-6-1 et en 1.2 du tableau 1 de la CEI 61000-6-2, avec quelques modifications
mineures. Ces modifications étendent le domaine des champs à fréquence radioélectrique de
façon à couvrir la gamme de fréquences de 27 MHz jusqu'à 1 000 MHz, et augmentent
l'intensité du champ pour le champ à la fréquence du secteur à 80 A/m, comme cela est déjà
spécifié en 8.4.
60651 Amend. 2  IEC:2000 – 9 –

12.2 Emission limits
12.2.1 The upper limits on radio-frequency emissions from any apparatus are defined

for compatibility with many different standards with the limits laid down in table 1 of
CISPR 61000-6-3 forming the basic requirements for sound level meters in groups X, Y or Z.
These are summarized in appendix E.

12.2.2 Sound level meters in groups Y or Z powered from a public power supply system shall
also comply with the limits for disturbance to the public supply system specified in CISPR 22.

For sound level meters, the requirements are summarized in appendix E.

12.2.3 The instruction manual shall state the mode of operation of, and the connecting
devices (if any) to, the instrument that produce the greatest radio-frequency emissions.
12.3 Electrostatic discharges
12.3.1 Sound level meters in groups X, Y or Z shall withstand electrostatic discharges of
specified magnitudes. The requirements are those specified in 1.4 of table 1 in IEC 61000-6-1
and are summarized as follows:
– Contact discharges up to 4 kV and air discharges up to 8 kV with both positive and negative
voltages. The polarity of the electrostatic voltage is with respect to earth ground.
12.3.2 IEC 61000-6-1 specifies performance criterion B during and after electrostatic
discharge tests, given as:
"The apparatus shall continue to operate as intended after the test. No degradation of
performance or loss of function is allowed below a performance level specified by the
manufacturer, when the apparatus is used as intended. In some cases the performance level
may be replaced by a permissible loss of performance. During the test, degradation of
performance is however allowed. No change of actual operating state or stored data is allowed.
If the minimum performance level or the permissible performance loss is not specified by the
manufacturer then either of these may be derived from the product description and
documentation and what the user may reasonably expect from the apparatus if used as
intended."
The term "apparatus" means any sound level meter conforming with this standard.
12.3.3 After each and every electrostatic discharge test is complete, the sound level meter
shall be fully operational and in a configuration identical to that established before the start of
the electrostatic discharge tests. Previously stored data (if any) shall remain unchanged.

12.4 Immunity to power- and radio-frequency fields and conducted disturbances
12.4.1 Sound level meters in groups X, Y and Z shall exhibit a minimum degree of immunity
over a range of power- and radio-frequencies and field strengths. The requirements are those
specified in 1.1 of table 1 in IEC 61000-6-1 and 1.2 of table 1 in IEC 61000-6-2 with minor
amendments. These amendments extend the range of radio-frequency fields to cover from
27 MHz to 1 000 MHz, and increase the field strength for the power-frequency field to 80 A/m,
as already specified in 8.4.
– 10 – 60651 amend. 2  CEI:2000

Ces prescriptions sont résumées comme suit.

– Domaine des fréquences porteuses comprises entre 27 MHz et 1 000 MHz. Valeur efficace

de l'intensité du champ jusques et y compris 10 V/m (en l'absence de modulation),

avec une modulation de 80 % en amplitude par un signal sinusoïdal de 1 kHz, à l'exception

des fréquences comprises entre 87 MHz et 108 MHz, entre 174 MHz et 230 MHz, et entre

470 MHz et 790 MHz, comme spécifié dans la note 3 du tableau 1 de la CEI 61000-6-2, où

l'intensité efficace du champ électrique varie jusques et y compris 3 V/m (en l'absence de

modulation), avec un taux de modulation de 80 % en amplitude par un signal sinusoïdal à
1 kHz.
– Champ magnétique alternatif uniforme de valeur efficace 80 A/m à 50 Hz ou à 60 Hz.

12.4.2 Pour les sonomètres des groupes Y ou Z qui sont reliés au secteur, les appareils
doivent également se conformer à des prescriptions supplémentaires. Ces prescriptions sont
spécifiées au tableau 4 de la CEI 61000-6-2.
12.4.3 Pour les sonomètres du groupe Z, et lorsque la longueur des câbles d'interconnexion
entre deux parties quelconques du système dépasse 3 m, l'appareil doit également se
conformer aux prescriptions du tableau 2 de la CEI 61000-6-2.
12.4.4 Pour tous les groupes de sonomètres, l’immunité aux champs à la fréquence du
secteur et aux champs à fréquence radioélectrique doit être établie en appliquant un signal
acoustique de bruit rose, limité à une bande d'octave centrée sur 1 kHz (comprise entre 700 Hz
et 1,4 kHz), avec une pente d'au moins 12 dB par octave au-dessous et en dessus de ces
fréquences, pour un niveau de pression acoustique pondéré indiqué par le sonomètre en essai,
convenablement étalonné, égal à 74 dB ± 1 dB. Le signal acoustique doit être appliqué au
microphone de manière à ne pas provoquer d'interférence avec le champ électromagnétique
appliqué, à ne pas perturber le fonctionnement normal du sonomètre, et à ne pas modifier la
sensibilité de l'appareil au rayonnement à fréquence radioélectrique. Le sonomètre doit être
placé dans l'orientation de référence par rapport à la source d'émission à fréquence
radioélectrique.
12.4.5 Pendant les essais, le sonomètre doit être réglé sur le mode de fonctionnement
normal indiqué dans la notice d'emploi. Il doit être en position marche, alimenté par la source
recommandée, et réglé de façon à indiquer le niveau de pression acoustique avec la
pondération fréquentielle A et la pondération temporelle F. Si la pondération fréquentielle A
n'est pas disponible, on doit utiliser la pondération fréquentielle C. Si la pondération
temporelle F n'est pas disponible, on doit utiliser la pondération temporelle S. Si aucun de ces
choix n'est disponible, on doit utiliser le réglage équivalent le plus proche. Le sélecteur de
calibre doit être réglé (si possible) de façon à couvrir le domaine compris entre 70 dB et 80 dB
dans la plage principale de l'indicateur. S'il existe un choix de calibres couvrant ces niveaux,
on doit choisir le calibre pour lequel le niveau le plus bas mesuré dans la plage principale de
l'indicateur est le plus près possible de 70 dB, mais sans dépasser cette valeur.

12.4.6 Lorsque le champ à la fréquence du secteur ou à fréquence radioélectrique tel qu’il est
spécifié en 12.4.1 est appliqué, la modification des niveaux indiqués par le sonomètre ne doit
pas dépasser ±1 dB pour les sonomètres de classe 0 ou 1 ou ±2 dB pour les sonomètres de
classe 2 ou 3.
12.4.7 Les prescriptions de 12.4.6 s'appliquent également aux essais supplémentaires
prescrits en 12.4.2 et 12.4.3. Pendant les essais concernant ces prescriptions supplémentaires,
aucun champ à la fréquence du secteur ou à fréquence radioélectrique n’est appliqué.

60651 Amend. 2  IEC:2000 – 11 –

The requirements are summarized as follows.

– Frequency range from 27 MHz to 1 000 MHz. Root-mean-square electric field strength up to

and including 10 V/m (unmodulated) with 80 % sinusoidal amplitude modulation at 1 kHz,

except for the frequencies from 87 MHz to 108 MHz, from 174 MHz to 230 MHz and from

470 MHz to 790 MHz as specified in note 3 of table 1 in IEC 61000-6-2, where the root-

mean-square electric field strength is up to and including 3 V/m (unmodulated) with 80 %

sinusoidal amplitude modulation at 1 kHz.

– Uniform root-mean-square alternating magnetic field of 80 A/m strength at 50 Hz or 60 Hz.

12.4.2 For sound level meters in groups Y or Z that are connected to a public power supply,

the instruments shall also conform to additional requirements. These requirements are
specified in table 4 in IEC 61000-6-2.
12.4.3 For sound level meters in group Z, and where any interconnecting cable between any
two parts of the system exceeds 3 m in length, the instruments shall also conform to the
requirements of table 2 in IEC 61000-6-2.
12.4.4 For all groups of sound level meters, the immunity of any instrument to power and
radio-frequency fields shall be demonstrated by applying an acoustic source of pink noise,
band limited to 1/1 octave of 1 kHz (from 700 Hz to 1,4 kHz), with a roll-off rate of at least
12 dB per octave below and above these frequencies, respectively, at a frequency-weighted
sound level of 74 dB ± 1 dB as indicated by the sound level meter under test, suitably
calibra
...
