IEC 61347-2-5:2000

NORME CEI
INTERNATIONALE IEC
61347-2-5
INTERNATIONAL
Première édition
STANDARD
First edition
2000-10
Appareillages de lampes –
Partie 2-5:
Prescriptions particulières pour les ballasts
électroniques alimentés en courant continu
pour l'éclairage des transports en commun
Lamp controlgear –
Part 2-5:
Particular requirements for d.c.
supplied electronic ballasts for
public transport lighting
Numéro de référence
Reference number
CEI/IEC 61347-2-5:2000

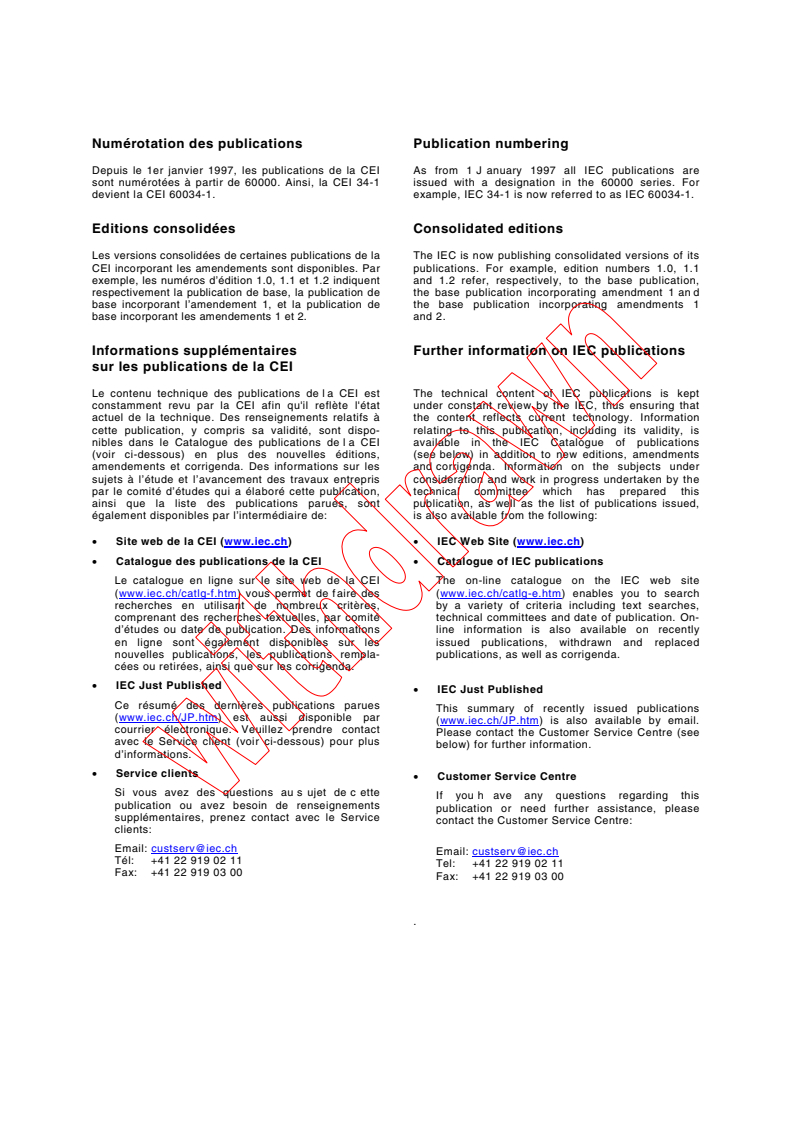

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 J anuary 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de l a CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au s ujet de c ette
If you h ave any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61347-2-5
INTERNATIONAL
Première édition
STANDARD
First edition
2000-10
Appareillages de lampes –
Partie 2-5:
Prescriptions particulières pour les ballasts
électroniques alimentés en courant continu
pour l'éclairage des transports en commun
Lamp controlgear –
Part 2-5:
Particular requirements for d.c.
supplied electronic ballasts for
public transport lighting
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

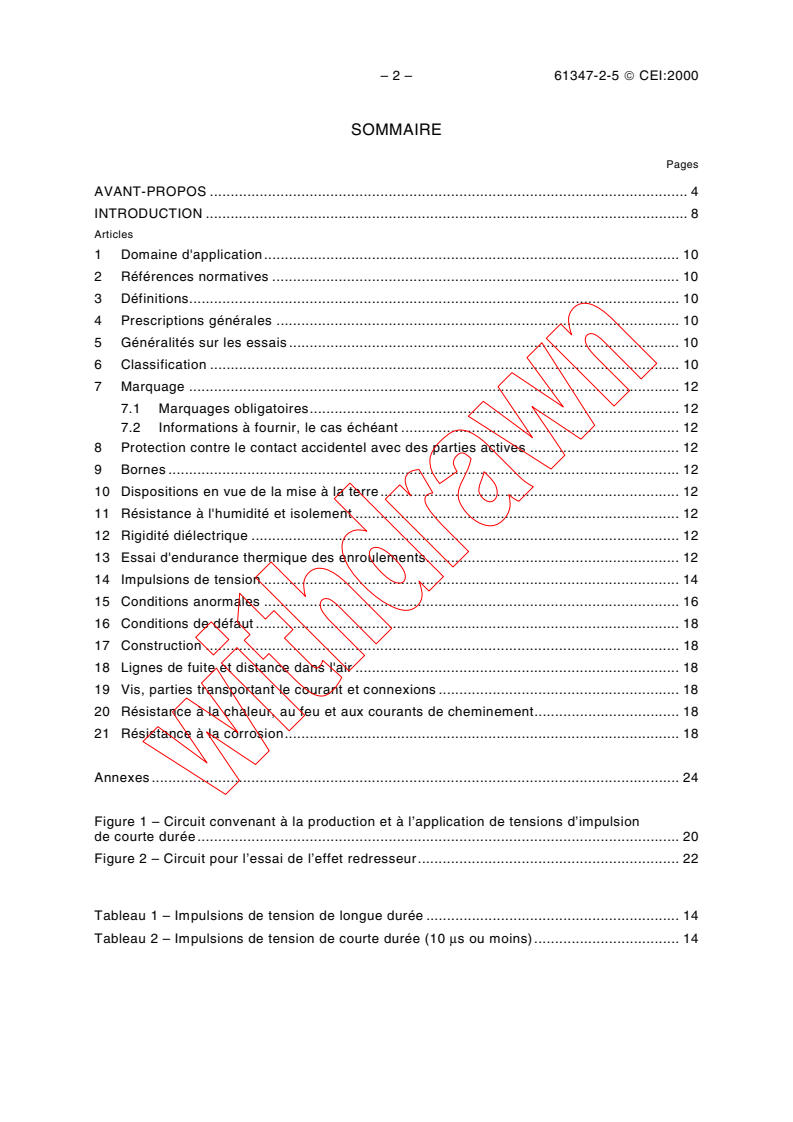

– 2 – 61347-2-5  CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 4
INTRODUCTION .8
Articles
1 Domaine d'application. 10
2 Références normatives . 10
3 Définitions. 10
4 Prescriptions générales . 10
5 Généralités sur les essais . 10
6 Classification .10
7 Marquage . 12
7.1 Marquages obligatoires. 12
7.2 Informations à fournir, le cas échéant . 12
8 Protection contre le contact accidentel avec des parties actives . 12
9 Bornes . 12
10 Dispositions en vue de la mise à la terre. 12
11 Résistance à l'humidité et isolement . 12
12 Rigidité diélectrique . 12
13 Essai d'endurance thermique des enroulements. 12
14 Impulsions de tension . 14
15 Conditions anormales . 16
16 Conditions de défaut . 18
17 Construction .18
18 Lignes de fuite et distance dans l'air . 18
19 Vis, parties transportant le courant et connexions . 18
20 Résistance à la chaleur, au feu et aux courants de cheminement. 18
21 Résistance à la corrosion. 18
Annexes . 24
Figure 1 – Circuit convenant à la production et à l’application de tensions d’impulsion
de courte durée. 20
Figure 2 – Circuit pour l’essai de l’effet redresseur. 22
Tableau 1 – Impulsions de tension de longue durée . 14
Tableau 2 – Impulsions de tension de courte durée (10 µs ou moins). 14

61347-2-5  IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 5
INTRODUCTION .9
Clause
1 Scope . 11
2 Normative references. 11
3 Definitions. 11
4 General requirements . 11
5 General notes on tests. 11
6 Classification .11
7 Marking. 13
7.1 Mandatory marking . 13
7.2 Information to be provided, if applicable. 13
8 Protection against accidental contact with live parts. 13
9 Terminals. 13
10 Provisions for earthing . 13
11 Moisture resistance and insulation . 13
12 Electric strength.13
13 Thermal endurance test for windings. 13
14 Pulse voltages . 15
15 Abnormal conditions . 17
16 Fault conditions . 19
17 Construction .19
18 Creepage distances and clearances. 19
19 Screws, current-carrying parts and connections . 19
20 Resistance to heat, fire and tracking . 19
21 Resistance to corrosion. 19
Annexes . 25
Figure 1 – Suitable circuit for producing and applying long-duration pulses . 21
Figure 2 – Circuit for testing rectifying effect . 23
Table 1 – Long-duration pulse voltages . 15
Table 2 – Short-duration pulse voltage (10 µs or less). 15

– 4 – 61347-2-5  CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
–––––––––––
APPAREILLAGES DE LAMPES –
Partie 2-5: Prescriptions particulières pour les ballasts électroniques
alimentés en courant continu pour
l'éclairage des transports en commun
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou g uides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de l a CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de d roits de p ropriété intellectuelle ou de droits analogues. La CEI ne s aurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61347-2-5 a été établie par le sous-comité 34C: Appareils
auxiliaires pour lampes, du comité d’études 34 de la CEI: Lampes et équipements associés.
Cette première édition de la CEI 61347-2-5, conjointement avec la CEI 61347-1, annule et
remplace la section quatre de la première édition de la CEI 60924, parue en 1990, dont elle
constitue une révision mineure.
Cette norme doit être utilisée conjointement avec la CEI 61347-1. Elle a été établie sur la
base de la première édition (2000) de cette norme.
La présente partie 2 complète ou modifie les articles correspondants de la CEI 61347-1 de
façon à la transformer en norme CEI: Prescriptions particulières pour les ballasts
électroniques alimentés en courant continu pour l'éclairage des transports en commun
NOTE Dans la présente norme, les caractères suivants sont employés:
– Prescriptions proprement dites: caractères romains.
– Modalités d'essais: caractères italiques.
– Notes: petits caractères romains.

61347-2-5  IEC:2000 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
–––––––––
LAMP CONTROLGEAR –
Part 2-5: Particular requirements for d.c. supplied electronic ballasts
for public transport lighting
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The o bject of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end a nd in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any I EC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on t echnical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or g uides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61347-2-5 has been prepared by subcommittee 34C: Auxiliaries
for lamps, of IEC technical committee 34: Lamps and related equipment.
This first edition of IEC 61347-2-5, together with IEC 61347-1, cancels and replaces section
four of the first edition of IEC 60924, published in 1990, and constitutes a minor revision.
This standard shall be used in conjunction with IEC 61347-1. It was established on the basis
of the first edition (2000) of that standard.
This part 2 s upplements or modifies the corresponding clauses in IEC 61347-1 so as to
convert that publication into the IEC standard: Particular requirements for d.c. supplied
electronic ballasts for public transport lighting
NOTE In this standard, the following print types are used:
– Requirements proper: in roman type.
– Test specifications: in italic type.
– Explanatory matter: in smaller roman type.

– 6 – 61347-2-5  CEI:2000
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
34C/502/FDIS 34C/516 /RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
Les annexes A à H font partie intégrante de la présente norme.
La CEI 61347, comprend les parties suivantes, présentées sous le titre général Appareillages
de lampes:
– Partie 1: Prescriptions générales et prescriptions de sécurité
– Partie 2-1: Prescriptions particulières pour les dispositifs d'amorçage (autres que starters
à lueur)
– Partie 2-2: Prescriptions particulières pour les convertisseurs abaisseurs électroniques
alimentés en courant continu ou alternatif pour lampes à incandescence
– Partie 2-3: Prescriptions particulières pour les ballasts électroniques alimentés en courant
alternatif pour lampes fluorescentes
– Partie 2-4: Prescriptions particulières pour les ballasts électroniques alimentés en courant
continu pour l'éclairage général
– Partie 2-5: Prescriptions particulières pour les ballasts électroniques alimentés en courant
continu pour l'éclairage des transports en commun
– Partie 2-6: Prescriptions particulières pour les ballasts électroniques alimentés en courant
continu pour l'éclairage des aéronefs
– Partie 2-7: Prescriptions particulières pour les ballasts électroniques alimentés en courant
continu pour l'éclairage de secours
– Partie 2-8: Prescriptions particulières pour les ballasts pour lampes fluorescentes
– Partie 2-9: Prescriptions particulières pour les ballasts pour lampes à décharge (à
l'exclusion des lampes fluorescentes)
– Partie 2-10: Prescriptions particulières pour les onduleurs et les convertisseurs
électroniques destinés à l’alimentation en haute fréquence des lampes tubulaires à
décharge à démarrage à froid (tubes néon)
– Partie 2-11: Prescriptions particulières pour les circuits électroniques divers pour usage
1)
avec les luminaires
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2003. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
––––––––––––
1)
A publier.
61347-2-5  IEC:2000 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
34C/502/FDIS 34C/516/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annexes A to H form an integral part of this standard.
IEC 61347 consists of the following parts, under the general title: Lamp controlgear:
– Part 1: General and safety requirements
)
– Part 2-1: Particular requirements for starting devices (other than glow starters
– Part 2-2: Particular requirements for d.c. or a.c. supplied electronic step-down convertors
for filament lamps
– Part 2-3: Particular requirements for a.c. supplied electronic ballasts for fluorescent lamps
– Part 2-4: Particular requirements for d.c. electronic ballasts for general lighting
– Part 2-5: Particular requirements for d.c. supplied electronic ballasts for public transport
lighting
– Part 2-6: Particular requirements for d.c. supplied electronic ballasts for aircraft lighting
– Part 2-7: Particular requirements for d.c. supplied electronic ballasts for emergency
lighting
– Part 2-8: Particular requirements for ballasts for fluorescent lamps
– Part 2-9: Particular requirements for ballasts for discharge lamps (excluding fluorescent
lamps)
– Part 2-10: Particular requirements for electronic invertors and convertors for high-
frequency operation of cold start tubular discharge lamps (neon tubes)
– Part 2-11: Particular requirements for miscellaneous electronic circuits used with
1)
luminaires
The committee has decided that the contents of this publication will remain unchanged until
2003. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
–––––––––––
1)
To be published.
– 8 – 61347-2-5  CEI:2000
INTRODUCTION
Cette première édition de la CEI 61347-2-5, publiée conjointement avec la CEI 61347-1,
constitue une modification éditoriale de la section quatre de la CEI 60924. La présentation en
parties publiées séparément facilitera les futures modifications et révisions. Des prescriptions
supplémentaires seront ajoutées si et quand le besoin en sera reconnu.
La présente norme, et les parties qui composent la CEI 61347-2, en faisant référence à un
quelconque des articles de la CEI 61347-1, spécifient le domaine dans lequel cet article est
applicable et l'ordre dans lequel les essais sont à effectuer; elles incluent aussi des
prescriptions supplémentaires, si nécessaire. Toutes les parties composant la CEI 61347-2
sont autonomes et, par conséquent, ne contiennent pas de références les unes aux autres.
Quand les prescriptions de l'un quelconque des articles de la CEI 61347-1 sont citées en
référence dans la présente partie par la phrase «Les prescriptions de l'article n de la
CEI 61347-1 s'appliquent», cette phrase s'interprète comme signifiant que toutes les
prescriptions de cet article de la partie 1 s'ap pliquent, excepté celles qui d'évidence ne
s'appliquent pas au type particulier d'appareillage de la mpe considéré dans cette partie
spécifique de la CEI 61347-2.
61347-2-5  IEC:2000 – 9 –
INTRODUCTION
This first edition of IEC 61347-2-5, published in conjunction with IEC 61347-1, represents an
editorial review of section four of IEC 60924. The formatting into separately published parts
provides for ease of future amendments and revisions. Additional requirements will be added
as and when a need for them is recognized.
This standard, and the parts which make up IEC 6
...
