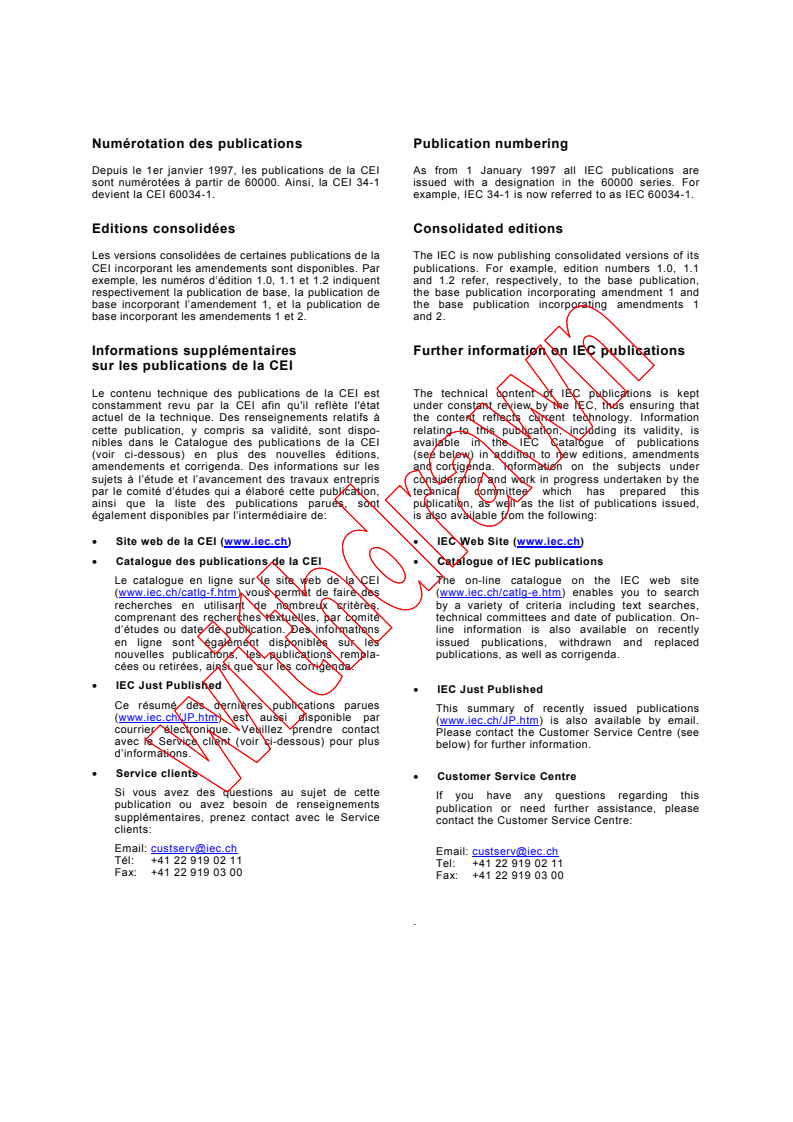

As from 1 January 1997 all IEC publications are issued with a designation in the

60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.

Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,

edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the

base publication incorporating amendment 1 and the base publication incorporating

amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
INTERNATIONAL IEC
STANDARD 61000-3-2
Edition 2.2
2004-11
Edition 2:2000 consolidated with amendment 1:2001 and 2:2004
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits –
Limits for harmonic current emissions
(equipment input current ≤≤≤≤16 A per phase)

 IEC 2004 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
PRICE CODE
U
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
For price, see current catalogue

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 3 –

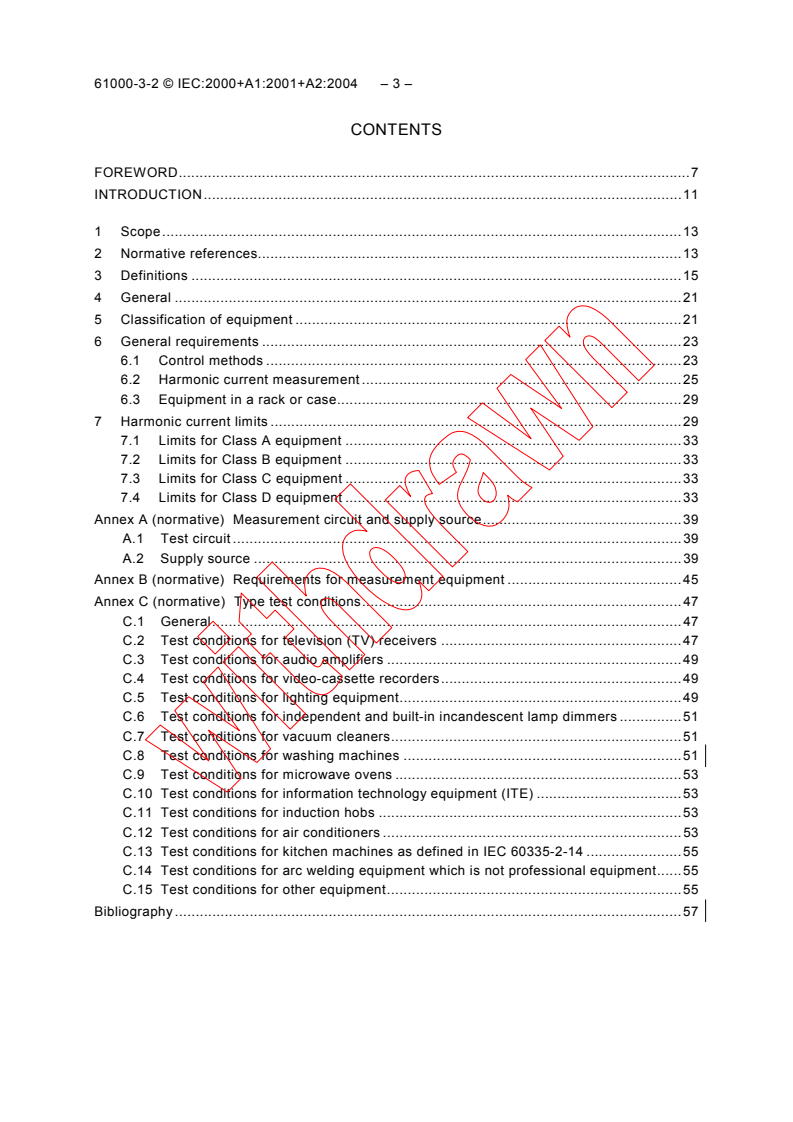

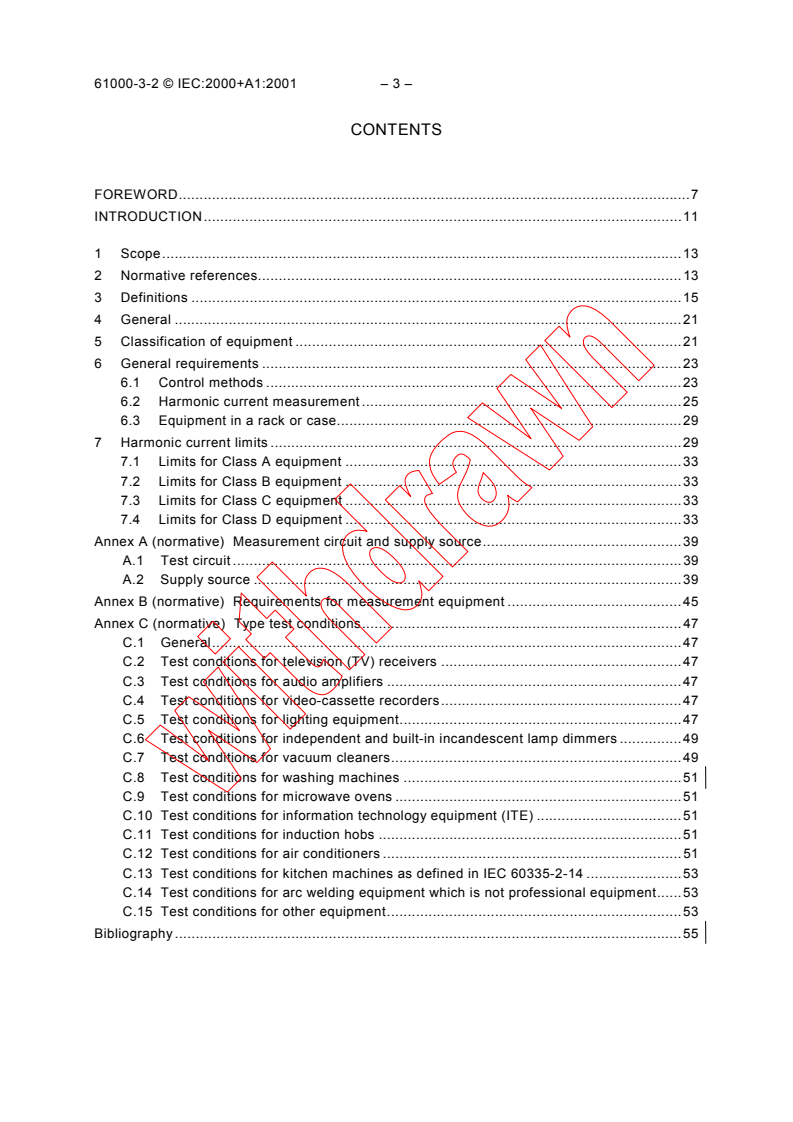

CONTENTS
FOREWORD.7

INTRODUCTION.11

1 Scope.13

2 Normative references.13

3 Definitions.15

4 General.21
5 Classification of equipment .21
6 General requirements.23
6.1 Control methods.23
6.2 Harmonic current measurement .25
6.3 Equipment in a rack or case.29
7 Harmonic current limits .29
7.1 Limits for Class A equipment .33
7.2 Limits for Class B equipment .33
7.3 Limits for Class C equipment .33
7.4 Limits for Class D equipment .33
Annex A (normative) Measurement circuit and supply source.39
A.1 Test circuit.39
A.2 Supply source.39
Annex B (normative) Requirements for measurement equipment .45
Annex C (normative) Type test conditions.47
C.1 General.47
C.2 Test conditions for television (TV) receivers .47
C.3 Test conditions for audio amplifiers .49
C.4 Test conditions for video-cassette recorders.49
C.5 Test conditions for lighting equipment.49
C.6 Test conditions for independent and built-in incandescent lamp dimmers .51
C.7 Test conditions for vacuum cleaners.51
C.8 Test conditions for washing machines .51
C.9 Test conditions for microwave ovens .53

C.10 Test conditions for information technology equipment (ITE) .53
C.11 Test conditions for induction hobs .53
C.12 Test conditions for air conditioners .53
C.13 Test conditions for kitchen machines as defined in IEC 60335-2-14 .55
C.14 Test conditions for arc welding equipment which is not professional equipment.55
C.15 Test conditions for other equipment.55
Bibliography .57

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 5 –

Figure 1 – Flowchart for determining conformity .31

Figure A.1 – Measurement circuit for single-phase equipment.41

Figure A.2 – Measurement circuit for three-phase equipment.43

Table 1 – Limits for Class A equipment .35

Table 2 – Limits for Class C equipment .35

Table 3 – Limits for Class D equipment .35

Table 4 – Test observation period .37

Table C.1 – Conventional load for arc welding equipment tests.55

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤16 A per phase)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-3-2 has been prepared by sub-committee 77A: Low-frequency
phenomena, of IEC technical committee 77: Electromagnetic compatibility.
This consolidated version of IEC 61000-3-2 is based on the second edition (2000)
[documents 77A/310//FDIS and 77A/320/RVD], its amendment 1 (2001) [documents
77A/337/FDIS and 77A/357/RVD] and its amendment 2 (2004) [documents 77A/465/FDIS
and 77A/472/RVD].
It bears the edition number 2.2.

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 9 –

A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
Annexes A, B and C form an integral part of this standard.

The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the maintenance result date indicated on the IEC web site under

"http://webstore.iec.ch" in the data related to the specific publication. At this date, the

publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
61000-3-2 © IEC:2000+A1:2001+A2:2004 – 11 –

INTRODUCTION
IEC 61000 is published in separate parts, according to the following structure:

Part 1: General
General considerations (introduction, fundamental principles)

Definitions, terminology
Part 2: Environment
Description levels
Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (in so far as they do not fall under the responsibility of the product
committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 6: Generic standards
Part 9: Miscellaneous
Each part is further subdivided into sections which are to be published either as international
standards, technical specifications, or as technical reports.
These standards and reports will be published in chronological order and numbered
accordingly (for example, 61000-6-1).

This part is an international standard which gives emission limits for harmonic currents from
equipment having an input current up to and including 16 A per phase.
This part is a Product Family Standard.

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 13 –

ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤≤≤≤16 A per phase)

1 Scope
This part of IEC 61000 deals with the limitation of harmonic currents injected into the public

supply system.
It specifies limits of harmonic components of the input current which may be produced by
equipment tested under specified conditions.
Harmonic components are measured according to annexes A and B.
This part of IEC 61000 is applicable to electrical and electronic equipment having an input
current up to and including 16 A per phase, and intended to be connected to public low-voltage
distribution systems.
Arc welding equipment which is not professional equipment, with input current up to and
including 16 A per phase, is included in this standard.
Arc welding equipment intended for professional use, as specified in IEC 60974-1, is excluded
from this standard and may be subject to installation restrictions as indicated in IEC 61000-3-4.
NOTE 1 It is intended to replace technical report IEC 61000-3-4 by an international standard, IEC 61000-3-12
(under consideration).
The tests according to this standard are type tests. Test conditions for particular equipment are
given in annex C.
For systems with nominal voltages less than 220 V (line-to-neutral), the limits have not yet
been considered.
NOTE 2 The words apparatus, appliance, device and equipment are used throughout this standard. They have the
same meaning for the purpose of this standard.
2 Normative references
The following referenced documents are indispensable for the application of this document. For

dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60050(131), International Electrotechnical Vocabulary (IEV) – Chapter 131: Electric and
magnetic circuits
IEC 60050(161), International Electrotechnical Vocabulary (IEV) – Chapter 161: Electro-
magnetic compatibility
IEC 60065, Audio, video and similar electronic apparatus – Safety requirements
IEC 60107-1, Methods of measurement on receivers for television broadcast transmissions –
Part 1: General considerations – Measurements at radio and video frequencies
IEC 60155, Glow-starters for fluorescent lamps

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 15 –

IEC 60268-3, Sound system equipment – Part 3: Amplifiers

IEC 60335-2-2, Safety of household and similar electrical appliances – Part 2-2: Particular

requirements for vacuum cleaners and water suction cleaning appliances

IEC 60335-2-7, Safety of household and similar electrical appliances – Part 2-7: Particular

requirements for washing machines

IEC 60335-2-14, Safety of household and similar electrical appliances – Part 2-14: Particular

requirements for kitchen machines

IEC 60974-1, Arc welding equipment – Part 1: Welding power sources
IEC 61000-2-2, Electromagnetic compatibility (EMC) – Part 2: Environment – Section 2:
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
IEC/TS 61000-3-4, Electromagnetic compatibility (EMC) – Part 3-4: Limits – Limitation of
emission of harmonic currents in low-voltage power supply systems for equipment with rated
current greater than 16 A
IEC 61000-4-7, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 7: General guide on harmonics and interharmonics measurements and
instrumentation, for power supply systems and equipment connected thereto
Recommendation ITU-R BT.471-1, Nomenclature and description of colour bar signals
3 Definitions
For the purpose of this part of IEC 61000, the following definitions apply, as well as the
definitions of IEC 60050(161).
3.1
portable tool
an electrical tool which is hand-held during normal operation and used for a short time (a few
minutes) only
3.2
lamp
a source for producing light
3.3
self-ballasted lamp
a unit which cannot be dismantled without being permanently damaged, provided with a lamp
cap and incorporating a light source and any additional element necessary for starting and
stable operation of the light source
3.4
luminaire
an apparatus (other than a lamp) which distributes, filters or transforms the light transmitted
from one or more lamps and which includes all the parts necessary for supporting, fixing and
protecting the lamps, and, where necessary, circuit auxiliaries, together with the means for
connecting them to the supply
61000-3-2 © IEC:2000+A1:2001+A2:2004 – 17 –

3.5
semi-luminaire
a unit similar to a self-ballasted lamp but designed to utilize a replaceable light source and/or

starting device
3.6
ballast
a device connected between the supply and one or more discharge lamps which serves mainly

to limit the current of the lamp(s) to the required value. It may include means for transforming
the supply voltage and/or frequency, correcting the power factor and, either alone or in

combination with a starting device, provide the necessary conditions for starting the lamp(s)

3.7
step-down converter for lighting equipment
a unit inserted between the supply and one or more tungsten halogen or other filament lamps
which serves to supply the lamp(s) with its (their) rated voltage, generally at high frequency.
The unit may consist of one or more separate components. It may include means for dimming,
correcting the power factor and suppressing radio interference
3.8
lighting unit
lighting equipment consisting of one self-ballasted lamp or the combination of one control
device (ballast, semi-luminaire, transformer or the like) operating one or more lamps
3.9
reference lamp
a lamp selected for testing ballasts which, when associated with a reference ballast, has
electrical characteristics that are close to the objective values given in the relevant lamp
specification
3.10
reference ballast
a special inductive-type ballast designed for the purpose of providing comparison standards for
use in testing ballasts and for the selection of reference lamps. It is essentially characterized
by a stable voltage-to-current ratio, which is relatively uninfluenced by variations in current,
temperature, and the magnetic surroundings
3.11
input current
current directly supplied to an equipment or a part of equipment by the a.c. distribution system

3.12
circuit power factor
the circuit power factor is the ratio of the measured active input power to the product of the
supply voltage (r.m.s.) and the supply current (r.m.s.)
3.13
active power
the mean value, taken over one period, of the instantaneous power
[IEV 131-03-18]
NOTE The active input power is the active power measured at the input supply terminals of the equipment under
test.
61000-3-2 © IEC:2000+A1:2001+A2:2004 – 19 –

3.14
balanced three-phase equipment

equipment having rated line current modules which differ by no more than 20 %

3.15
professional equipment
equipment for use in trades, professions, or industries and which is not intended for sale to the

general public. The designation shall be specified by the manufacturer

3.16
total harmonic current
total r.m.s. value of the harmonic current components of orders 2 to 40
total harmonic current = I
∑
n
n=2
3.17
built-in dimmer
dimmer, including the user control, which is entirely contained within the enclosure of a
luminaire
3.18
partial odd harmonic current
total r.m.s. value of the odd harmonic current components of orders 21 to 39
partial odd harmonic current = I
∑
n
n=21,23
3.19
lighting equipment
equipment with a primary function of generating and/or regulating and/or distributing optical
radiation by means of incandescent lamps, discharge lamps or LED's
Included are:
– lamps and luminaires;
– the lighting part of multi-function equipment where one of the primary functions of this is
illumination;
– independent ballasts for discharge lamps and independent incandescent lamp
transformers;
– ultraviolet (UV) and infrared (IR) radiation equipment;
– illuminated advertising signs;
– dimmers for lamps other than incandescent.
Excluded are:
– lighting devices built in equipment with another primary purpose such as photocopiers,
overhead projectors and slide projectors or employed for scale illuminating or indication
purposes;
– dimmers for incandescent lamps.
3.20
stand-by mode
sleep-mode
non-operational, low power consumption mode (usually indicated in some way on the
equipment) that can persist for an indefinite time

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 21 –

4 General
The objective of this standard is to set limits for harmonic emissions of equipment within its

scope, so that, with due allowance for the emissions from other equipment, compliance with

the limits ensures that harmonic disturbance levels do not exceed the compatibility levels

defined in IEC 61000-2-2.
Professional equipment that does not comply with the requirements of this standard may be

permitted to be connected to certain types of low voltage supplies, if the instruction manual

contains a requirement to ask the supply utility for permission to connect. Recommendations
1)
concerning this aspect are contained in IEC/TS 61000-3-4.
5 Classification of equipment
For the purpose of harmonic current limitation, equipment is classified as follows:
Class A:
– balanced three-phase equipment;
– household appliances, excluding equipment identified as class D;
– tools, excluding portable tools;
– dimmers for incandescent lamps;
– audio equipment.
Equipment not specified in one of the three other classes shall be considered as class A
equipment.
NOTE 1 Equipment that can be shown to have a significant effect on the supply system may be reclassified in a
future edition of the standard. Factors to be taken into account include:
– number of pieces of equipment in use;
– duration of use;
– simultaneity of use;
– power consumption;
– harmonic spectrum, including phase.
Class B:
– portable tools;
– arc welding equipment which is not professional equipment.

Class C:
– lighting equipment.
Class D:
Equipment having a specified power according to 6.2.2 less than or equal to 600 W, of the
following types:
– personal computers and personal computer monitors;
– television receivers.
NOTE 2 Class D limits are reserved for equipment that, by virtue of the factors listed in note 1, can be shown to
have a pronounced effect on the public electricity supply system.
________
1)
When IEC 61000-3-12, currently in preparation, is published, it will replace IEC/TS 61000-3-4.

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 23 –

6 General requirements
The following restrictions apply even to equipment to which no harmonic current limits apply as

defined in clause 7.
The requirements and limits specified in this clause are applicable to the power input terminals

of equipment intended to be connected to 220/380 V, 230/400 V and 240/415 V systems

operating at 50 Hz or 60 Hz. Requirements and limits for other cases are not yet considered.

6.1 Control methods
Asymmetrical controls according to IEV 161-07-12 and half wave rectification directly on the
mains supply may only be used in the following circumstances:
a) where they are the only practical solution permitting the detection of unsafe conditions, or
b) where the controlled active input power is less or equal to 100 W, or
c) where the controlled appliance is a portable equipment fitted with a two-core flexible cord
and is intended for use for a short period of time, i.e. for a few minutes only.
If one of these three conditions is fulfilled, half wave rectification may be used for any purpose,
whereas asymmetrical controls may only be used for the control of motors.
NOTE Such equipment includes, but is not limited to, hair dryers, electrical kitchen appliances and portable tools.
Symmetrical control methods which are prone to produce harmonics of low order (n ≤ 40) in the
input current may be used for the control of the power supplied to heating elements provided
that the full sine-wave input power is less than or equal to 200 W, or that the limits of table 3
are not exceeded.
Such symmetrical control methods are also allowed for professional equipment provided that
either
a) one of the above conditions are fulfilled, or
b) the relevant limits are not exceeded when tested at the supply input terminals and in
addition both the following conditions are fulfilled:
1) it is necessary to control precisely the temperature of a heater whose thermal time
constant is less than 2 s, and
2) there is no other technique economically available.
Professional equipment whose primary purpose, considered as a whole, is not for heating, shall
be tested against the relevant limits.

NOTE 1 An example of a product whose primary purpose is not heating is a photocopier, whereas a cooker is
considered to have heating as its primary purpose.

Domestic equipment with symmetrical control used for a short time (for example hair dryers)
shall be tested under Class A.
Even though asymmetrical controls and half-wave rectification are permitted under the
conditions given above, the equipment shall still comply with the harmonic requirements of this
standard.
NOTE 2 The use of asymmetrical controls and half-wave rectification is allowed in the above circumstances;
however, in case of fault, the d.c. component of the supplied current may disturb certain types of protection
devices. In the same way, this may also happen with the use of symmetrical controls.

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 25 –

6.2 Harmonic current measurement

6.2.1 Test configuration
Specific test conditions for the measurement of harmonic currents associated with some types

of equipment are given in annex C.

For equipment not mentioned in annex C, emission tests shall be conducted with the user's

operation controls or automatic programs set to the mode expected to produce the maximum

total harmonic current (THC) under normal operating conditions. This defines the equipment

set-up during emission tests and not a requirement to measure THC or to conduct searches for

worst-case emissions.
The harmonic current limits specified in clause 7 apply to line currents and not to currents in
the neutral conductor. Nevertheless, for single-phase equipment, it is permissible to measure
the currents in the neutral conductor instead of the currents in the line.
The equipment is tested as presented by, and in accordance with information provided by, the
manufacturer. Preliminary operation of motor drives by the manufacturer may be needed
before the test are undertaken to ensure that results correspond with normal use.
6.2.2 Measurement procedure
The test shall be conducted according to the general requirements given in 6.2.3. The test
duration shall be as defined in 6.2.4.
The measurement of harmonic currents shall be performed as follows:
– for each harmonic order, measure the 1,5 s smoothed r.m.s. harmonic current in each DFT
time window as defined in annex B;
– calculate the arithmetic average of the measured values from the DFT time windows, over
the entire
...

NORME CEI
INTERNATIONALE
61000-3-2
Edition 2.1
2001-10
Edition 2:2000 consolidée par l’amendement 1:2001
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤16 A par phase)
≤≤
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.

Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 61000-3-2:2000+A1:2001(F)
Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE
61000-3-2
Edition 2.1
2001-10
Edition 2:2000 consolidée par l’amendement 1:2001
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤16 A par phase)
≤≤
 IEC 2001 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
U
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

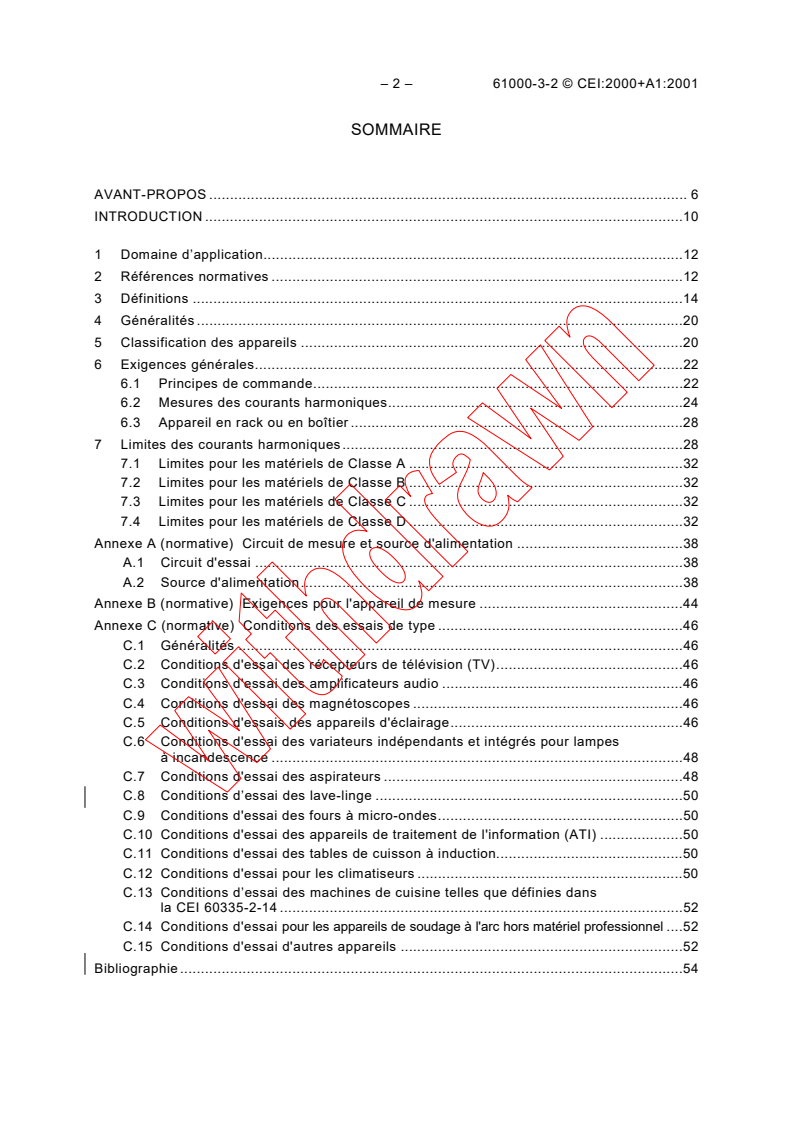

– 2 – 61000-3-2 © CEI:2000+A1:2001

SOMMAIRE
AVANT-PROPOS . 6

INTRODUCTION .10

1 Domaine d’application.12

2 Références normatives .12

3 Définitions .14
4 Généralités .20
5 Classification des appareils .20
6 Exigences générales.22
6.1 Principes de commande.22
6.2 Mesures des courants harmoniques.24
6.3 Appareil en rack ou en boîtier .28
7 Limites des courants harmoniques.28
7.1 Limites pour les matériels de Classe A .32
7.2 Limites pour les matériels de Classe B .32
7.3 Limites pour les matériels de Classe C .32
7.4 Limites pour les matériels de Classe D .32
Annexe A (normative) Circuit de mesure et source d'alimentation .38
A.1 Circuit d'essai .38
A.2 Source d'alimentation.38
Annexe B (normative) Exigences pour l'appareil de mesure .44
Annexe C (normative) Conditions des essais de type .46
C.1 Généralités .46
C.2 Conditions d'essai des récepteurs de télévision (TV).46
C.3 Conditions d'essai des amplificateurs audio .46
C.4 Conditions d'essai des magnétoscopes .46
C.5 Conditions d'essais des appareils d'éclairage.46
C.6 Conditions d'essai des variateurs indépendants et intégrés pour lampes
à incandescence .48
C.7 Conditions d'essai des aspirateurs .48

C.8 Conditions d’essai des lave-linge .50
C.9 Conditions d'essai des fours à micro-ondes.50
C.10 Conditions d'essai des appareils de traitement de l'information (ATI) .50
C.11 Conditions d'essai des tables de cuisson à induction.50
C.12 Conditions d'essai pour les climatiseurs .50
C.13 Conditions d’essai des machines de cuisine telles que définies dans
la CEI 60335-2-14 .52
C.14 Conditions d'essai pour les appareils de soudage à l'arc hors matériel professionnel .52
C.15 Conditions d'essai d'autres appareils .52
Bibliographie .54

– 4 – 61000-3-2 © CEI:2000+A1:2001

Figure 1 – Organigramme pour déterminer la conformité.30

Figure A.1 – Circuit de mesure pour les appareils monophasés .40

Figure A.2 – Circuit de mesure pour les appareils triphasés.42

Tableau 1 – Limites pour les appareils de classe A.34

Tableau 2 – Limites pour les appareils de classe C.34

Tableau 3 – Limites pour les appareils de classe D.34

Tableau 4 – Période d’observation pour les essais .36

Tableau C.1 – Charge conventionnelle pour les essais des appareils de soudage à l'arc .52

– 6 – 61000-3-2 © CEI:2000+A1:2001

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤≤16 A par phase)
≤≤
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61000-3-2 a été établie par le sous-comité 77A: Phénomènes
basse fréquence, du comité d'études 77 de la CEI: Compatibilité électromagnétique.

Elle constitue la partie 3-2 de la CEI 61000.
La présente version consolidée de la CEI 61000-3-2 est issue de la deuxième édition (2000)
[documents 77A/310/FDIS et 77A/320/RVD] et de son amendement 1 (2001) [documents
77A/337/FDIS et 77A/357/RVD].
Elle porte le numéro d’édition 2.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l’amendement 1.
– 8 – 61000-3-2 © CEI:2000+A1:2001

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.

Les annexes A, B et C font partie intégrante de cette norme.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera

pas modifié avant 2004. A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
– 10 – 61000-3-2 © CEI:2000+A1:2001

INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties séparées, conformément à la
structure suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d'essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guide d'installation et d'atténuation
Guide d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales, soit comme spécifications techniques ou rapports techniques, dont certaines
ont déjà été publiées en tant que sections.
D’autres seront publiées sous le numéro de la partie, suivi d’un tiret et complété d’un second

chiffre identifiant la subdivision (exemple 61000-6-1).
La présente partie constitue une norme internationale qui traite des limites concernant les
émissions de courants harmoniques pour les appareils appelant un courant inférieur ou égal
à 16 A par phase.
La présente partie est une Norme de Famille de Produits.

– 12 – 61000-3-2 © CEI:2000+A1:2001

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤≤≤≤16 A par phase)

1 Domaine d’application
La présente partie de la CEI 61000 traite de la limitation des courants harmoniques injectés
dans le réseau public d'alimentation.
Elle définit les limites des harmoniques du courant d'entrée qui peuvent être produits par les
matériels soumis à l'essai dans des conditions spécifiées.
Les harmoniques sont mesurés conformément aux dispositions des annexes A et B.
Cette partie de la CEI 61000 est applicable aux appareils électriques et électroniques ayant
un courant d'entrée dont la valeur est inférieure ou égale à 16 A par phase et qui sont
destinés à être raccordés à des réseaux publics de distribution à basse tension.
Les appareils de soudage à l'arc qui ne sont pas du matériel professionnel, dont le courant
d'entrée est inférieur ou égal à 16 A par phase, sont inclus dans le domaine d'application de
la présente norme.
Les appareils de soudage à l'arc destinés à un usage professionnel, tels que spécifiés dans la
CEI 60974-1, sont exclus du domaine d'application de la présente norme et peuvent être sujets
à des restrictions d'installation comme indiqué dans le rapport technique CEI 61000-3-4.
NOTE 1 Il est prévu de remplacer le rapport technique CEI 61000-3-4 par une norme internationale, la
CEI 61000-3-12 (en préparation).
Les essais effectués conformément à la présente norme sont des essais de type. Les
conditions d'essais pour des appareils particuliers sont indiquées à l'annexe C.
Pour les systèmes alimentés par des réseaux dont la tension nominale est inférieure à 220 V
(phase par rapport au neutre), les limites n'ont pas encore été envisagées.
NOTE 2 Les mots «appareil», «matériel» et «dispositif» sont utilisés dans la présente norme. Ils ont la même
signification dans le cadre de cette norme.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61000.
Au moment de sa publication, les éditions indiquées étaient en vigueur. Tout document
normatif est sujet à révision et les parties prenantes aux accords fondés sur la présente partie
de la CEI 61000 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur.
CEI 60050(131), Vocabulaire Electrotechnique International (VEI) – Chapitre 131: Circuits
électriques et magnétique
CEI 60050(161), Vocabulaire Electrotechnique International (VEI) – Chapitre 161: Compati-
bilité électromagnétique
CEI 60065, Appareils audio, vidéo et appareils électroniques analogues – Exigences de sécurité

– 14 – 61000-3-2 © CEI:2000+A1:2001

CEI 60107-1, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1:
Considérations générales – Mesures aux domaines radiofréquences et vidéofréquences

CEI 60155, Interrupteurs d'amorçage à lueur pour lampes à fluorescence (starters)

CEI 60268-3, Equipements pour systèmes électroacoustiques – Partie 3: Amplificateurs

CEI 60335-2-2, Sécurité des appareils électrodomestiques et analogues – Partie 2-2: Règles
particulières pour les aspirateurs et les appareils de nettoyage à aspiration d'eau

CEI 60335-2-7, Sécurité des appareils électrodomestiques et analogues – Partie 2-7: Règles

particulières pour les machines à laver le linge

CEI 60335-2-14, Sécurité des appareils électrodomestiques et analogues – Partie 2-14:
Règles particulières pour les machines de cuisine
CEI 60974-1, Matériel de soudage électrique – Partie 1: Sources de courant pour soudage
CEI 61000-2-2, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveaux de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d'alimentation à basse tension
CEI/TS 61000-3-4, Compatibilité électromagnétique (CEM) – Partie 3-4: Limites – Limitation
des émissions de courants harmoniques dans les réseaux basse tension pour les matériels
ayant un courant assigné supérieur à 16 A
CEI 61000-4-7, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 7: Guide général relatif aux mesures d'harmoniques et d'interharmoniques
ainsi qu'à l'appareillage de mesure applicable aux réseaux d'alimentation et aux appareils qui
y sont raccordés
3 Définitions
Pour les besoins de cette partie de la CEI 61000, les définitions suivantes s’appliquent, en
particulier le chapitre 161 de la CEI 60050.
3.1
outil portatif
outil électrique tenu à la main pendant son fonctionnement normal et utilisé pendant une
courte période uniquement (quelques minutes)
3.2
lampe
source de production de lumière
3.3
lampe à ballast incorporé
élément qui ne peut être démonté sans être endommagé définitivement, muni d'un culot et
contenant une source lumineuse et tout autre élément nécessaire à la mise en marche et au
fonctionnement stable de la source lumineuse
3.4
luminaire
appareil (différent d'une lampe) qui distribue, filtre ou transforme la lumière émise par une ou
plusieurs lampes et qui comprend toutes les pièces nécessaires pour maintenir, fixer et
protéger les lampes, et, si nécessaire, des circuits auxiliaires, ainsi que les moyens de les
relier à l'alimentation
– 16 – 61000-3-2 © CEI:2000+A1:2001

3.5
semi-luminaire
élément similaire à une lampe à ballast incorporé, mais conçu pour utiliser une source

lumineuse remplaçable et/ou un dispositif de mise en marche

3.6
ballast
dispositif raccordé entre l'alimentation et une ou plusieurs lampes à décharge qui sert
principalement à limiter le courant de la ou des lampes à la valeur requise. Il peut comprendre

des moyens permettant de transformer la tension et/ou la fréquence d'alimentation, de

corriger le facteur de puissance, et, soit seul soit combiné à un starter, d'assurer les

conditions nécessaires pour mettre la ou les lampes en marche
3.7
convertisseur abaisseur pour appareil d'éclairage
élément inséré entre l'alimentation et une ou plusieurs lampes tungstène-halogène ou autre
lampe à filament, qui sert à alimenter la ou les lampes à la tension assignée généralement à
une fréquence élevée. Cet élément peut comprendre un ou plusieurs composants séparés. Il
peut comprendre des moyens permettant de faire varier l'intensité de la lumière, de corriger le
facteur de puissance et de supprimer les parasites
3.8
élément d'éclairage
appareil d'éclairage constitué d'une lampe à ballast incorporé ou de la combinaison d'un
dispositif de commande (ballast, semi-luminaire, transformateur ou similaire) contrôlant une
ou plusieurs lampes
3.9
lampe de référence
lampe sélectionnée pour soumettre les ballasts à l'essai, qui, lorsqu'elle est associée à un
ballast de référence, possède des caractéristiques électriques qui sont proches des valeurs
demandées et données dans la fiche des caractéristiques techniques de la lampe
3.10
ballast de référence
ballast spécial de type inductif conçu pour servir d'étalon de comparaison lors des essais des
ballasts et pour la sélection des lampes de référence. Il se caractérise essentiellement par un
rapport tension/courant stable, sur lequel les variations de courant, de température et
d'environnement magnétique ont une influence relativement faible
3.11
courant d'entrée
courant directement fourni à un appareil ou à une partie d'appareil par le réseau alternatif de
distribution
3.12
facteur de puissance du circuit
le facteur de puissance du circuit est le rapport de la puissance active d'entrée mesurée au
produit de la tension efficace d'alimentation et de l'intensité efficace du courant d'alimentation
3.13
puissance active
la puissance active est égale à la valeur moyenne, sur une période, de la puissance
instantanée
[VEI 131-03-18]
NOTE La puissance active d'entrée est la puissance active qui est mesurée aux bornes d'entrée d'alimentation du
matériel soumis aux essais.
– 18 – 61000-3-2 © CEI:2000+A1:2001

3.14
appareil triphasé équilibré
appareil dont les modules des courants assignés par phase ne diffèrent pas de plus de 20 %

les uns par rapport aux autres

3.15
matériel professionnel
matériel utilisé dans les échanges commerciaux, les professions ou l'industrie et qui n'est pas

destiné à être vendu au grand public. Cette appellation doit être spécifiée par le constructeur

3.16
courant harmonique total
valeur efficace totale des composantes harmoniques du courant dont les rangs vont de 2 à 40
courant harmonique total = I
∑
n
n=2
3.17
variateur de lumière incorporé
variateur de lumière, y compris le dispositif de commande pour l'utilisateur, qui est
entièrement contenu à l'intérieur de l'enveloppe d'un luminaire
3.18
courant harmonique impair partiel
valeur efficace totale des composantes harmoniques impaires du courant dont les rangs vont
de 21 à 39
courant harmonique impair partiel = I
∑
n
n=21,23
3.19
appareils d'éclairage
appareils dont une fonction principale est de produire et/ou de réguler et/ou de distribuer du
rayonnement optique au moyen de lampes à incandescence, de lampes à décharge ou de LED
Sont inclus dans les appareils d'éclairage:
– les lampes et les luminaires;
– la partie destinée à l'éclairage des appareils à fonctions multiples, lorsqu'une des
principales fonctions de ces appareils est l'éclairement lumineux;
– les ballasts indépendants pour lampes à décharge et les transformateurs indépendants
pour lampes à incandescence;
– les appareils à rayonnement ultraviolet (UV) et infrarouge (IR);
– les enseignes publicitaires lumineuses;
– les variateurs de lumière pour les lampes qui ne sont pas à incandescence.
Sont exclus des appareils d'éclairage:
– les dispositifs d'éclairage incorporés dans des équipements ayant une fonction principale
différente tels que les photocopieurs, les rétroprojecteurs et les projecteurs de diapo-
sitives, ou employés à des fins d'indicateur ou d'éclairage de graduations;
– les variateurs de lumière pour lampes à incandescence.
3.20
mode veille
mode (habituellement indiqué d'une façon ou d'une autre sur l'équipement) où l'appareil n'est
pas en fonctionnement et où sa consommation de puissance est faible, et qui peut se
prolonger pendant une durée indéterminée

– 20 – 61000-3-2 © CEI:2000+A1:2001

4 Généralités
L'objectif de cette norme est de fournir des limites pour l'émission d'harmoniques des

appareils dans le cadre de son domaine d'application, de manière que, compte tenu de la
contribution des émissions d'autres appareils, le respect de ces limites donne l'assurance que
les niveaux de perturbations harmoniques ne dépasseront pas les niveaux de compatibilité

définis dans la CEI 61000-2-2.

Les appareils professionnels qui ne respectent pas les exigences de la présente norme peuvent

être autorisés à être raccordés à certains types d'alimentations basse tension, si le manuel

d'instructions précise qu'il faut demander au distributeur la permission de se raccorder.

1)
Des recommandations concernant cet aspect se trouvent dans la CEI/TS 61000-3-4 .
5 Classification des appareils
Pour ce qui concerne la limitation du courant harmonique, les appareils sont classés de la
manière suivante:
Classe A:
– appareils triphasés équilibrés;
– appareils électrodomestiques à l'exclusion des appareils identifiés comme appartenant à
la classe D;
– outils à l'exclusion des outils portatifs;
– variateurs de lumière pour lampes à incandescence;
– matériels audios.
Les matériels non spécifiés dans l'une des trois autres classes doivent être considérés
comme des matériels de classe A.
NOTE 1 Les appareils dont on peut montrer qu'ils ont un effet significatif sur le réseau d'alimentation pourront
être changés de classe dans une future édition de la norme. Les facteurs à prendre en compte comprennent:
– le nombre d’appareils utilisés;
– la durée d'utilisation;
– la simultanéité d'emploi;
– la consommation de puissance;
– le spectre harmonique, y compris les phases.
Classe B:
– outils portatifs;
– appareils de soudage à l'arc hors matériel professionnel.
Classe C:
– appareils d'éclairage.
Classe D:
Les appareils ayant une puissance spécifiée, telle que définie en 6.2.2, inférieure ou égale
à 600 W, et qui sont des types suivants:
– ordinateurs individuels et écrans pour ordinateurs individuels;
– récepteurs de télévision.
NOTE 2 Les limites pour la classe D sont réservées aux appareils dont on peut montrer, en vertu des facteurs
énumérés dans la note 1, qu'ils ont un effet marqué sur le réseau public d'alimentation électrique.
________
1)
Quand la CEI 61000-3-12, actuellement en préparation, sera publiée, elle remplacera la CEI/TS 61000-3-4.

– 22 – 61000-3-2 © CEI:2000+A1:2001

6 Exigences générales
Les restrictions suivantes s'appliquent même aux appareils pour lesquels aucune des limites

en courant harmonique ne s'applique, comme défini à l'article 7.

Les exigences et limites définies dans le présent articles sont applicables aux bornes d’entrée

de puissance des appareils destinés à être raccordés à des réseaux 220/380 V, 230/400 V
et 240/415 V fonctionnant à 50 Hz ou 60 Hz. Les exigences et limites pour les autres cas ne
sont pas encore envisagées.
6.1 Principes de commande
Les commandes asymétriques, selon la définition du VEI 161-07-12, et le redressement
simple alternance directement sur l’alimentation réseau, ne peuvent être utilisés que dans les
circonstances suivantes:
a) lorsqu’ils constituent la seule solution pratique permettant de détecter des conditions de
non-sécurité, ou
b) lorsque la puissance active d’entrée qui est contrôlée est inférieure ou égale à 100 W, ou
c) lorsque l’appareil contrôlé est un appareil portatif, connecté par un cordon souple à deux
conducteurs, et destiné à être utilisé pendant une courte durée, n’excédant pas quelques
minutes seulement.
Si l’une de ces trois conditions est remplie, le redressement simple alternance peut être
utilisé en toutes circonstances tandis que les commandes asymétriques ne peuvent être
utilisées que pour la commande des moteurs.
NOTE Ce type d’équipement comprend les sèche-cheveux, machines de cuisine électriques et outils portatifs,
cette liste n’étant pas exhaustive.
Les principes de commande symétrique qui sont de nature à produire des harmoniques de
rang faible (n ≤ 40) dans le courant d'entrée peuvent être utilisés pour contrôler la puissance
fournie aux éléments chauffants à condition que la pleine puissance d'entrée sinusoïdale soit
inférieure ou égale à 200 W ou que les limites du tableau 3 ne soient pas dépassées.
De tels principes de commande symétrique sont aussi autorisés pour le matériel profes-
sionnel à condition que:
a) l'une des conditions précédentes soit remplie, ou que
b) les limites concernées ne soient pas dépassées lorsque les essais sont réalisés aux bornes
d'entrée d'alimentation, et que, de plus, les deux conditions suivantes soient remplies:
1) il est nécessaire de contrôler de façon précise la température d’éléments chauffants

dont la constante de temps thermique est inférieure à 2 s, et
2) il n'existe aucune autre technique économiquement disponible.
Les matériels professionnels dont la fonction première, considérée dans son ensemble, n'est
pas de chauffer, doivent être essayés selon les limites qui leur sont applicables.
NOTE 1 Un exemple de produit dont la fonction première n’est pas de chauffer, est un photocopieur, tandis
qu'une cuisinière est considérée comme ayant le chauffage pour fonction première.
Les appareils domestiques à commande symétrique utilisés pendant une courte durée
(exemple: sèche-cheveux) sont essayés selon les conditions de la classe A.
Les appareils à commandes asymétriques ou à redressement simple alternance qui sont
autorisés suivant les conditions données ci-dessus, doivent de toute façon être conformes
aux exigences de la présente norme en matière de courants harmoniques.
NOTE 2 L’emploi des commandes asymétriques et du redressement simple alternance est autorisé dans les cas
décrits ci-dessus; cependant, en cas de défaut, la composante continue du courant fourni peut provoquer des
dysfonctionnements de certains types de protections. De la même façon, ceci peut aussi se produire avec l'emploi
de commandes symétriques.
– 24 – 61000-3-2 © CEI:2000+A1:2001

6.2 Mesures des courants harmoniques

6.2.1 Configuration d'essai
Les conditions d'essai spécifiques pour la mesure des courants harmoniques concernant

certains appareils sont données en annexe C.

Pour les appareils non mentionnés en annexe C, les essais d'émission doivent être effectués

avec les commandes de fonctionnement ou les programmes automatiques de l'utilisateur
placés dans le mode devant produire le courant harmonique total (CHT) maximal dans des
conditions normales de fonctionnement. Ceci définit la configuration de l'appareil pendant les

essais d'émission et non une exigence pour mesurer le CHT ou pour effectuer des recherches

afin de trouver les émissions dans le pire des cas.
Les limites de courant harmonique spécifiées à l'article 7 sont applicables aux courants de
phase mais pas aux courants dans le conducteur de neutre. Néanmoins, pour les appareils
monophasés, il est permis de mesurer les courants dans le conducteur de neutre à la place
des courants dans le conducteur de phase.
L'appareil est soumis aux essais tel qu'il est présenté par le fabricant, et conformément aux
informations fournies par ce dernier. Un rodage du moteur par le fabricant peut s'avérer
nécessaire avant les essais afin d'assurer que les résultats obtenus correspondent à une
utilisation normale.
6.2.2 Procédure de mesure
L'essai doit être effectué selon les exigences générales données en 6.2.3. La durée de l'essai
doit être telle que définie en 6.2.4.
La mesure des courants harmoniques doit être effectuée comme suit:
– pour chaque rang harmonique, mesurer le coura
...

NORME CEI
INTERNATIONALE 61000-3-2
Edition 2.2
2004-11
Edition 2:2000 consolidée par l’amendement 1:2001 et 2:2004
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤≤≤16 A par phase)

Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.

Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 61000-3-2:2000+A1:2001+A2:2004(F)

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant

l’amendement 1, et la publication de base incorporant les amendements 1 et 2

Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 61000-3-2
Edition 2.2
2004-11
Edition 2:2000 consolidée par l’amendement 1:2001+A2:2004
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤≤≤16 A par phase)

 IEC 2004 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
U
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

SOMMAIRE
AVANT-PROPOS.6

INTRODUCTION.10

1 Domaine d’application.12

2 Références normatives.12

3 Définitions.14

4 Généralités.20
5 Classification des appareils .20
6 Exigences générales.22
6.1 Principes de commande.22
6.2 Mesures des courants harmoniques .24
6.3 Appareil en rack ou en boîtier.28
7 Limites des courants harmoniques.28
7.1 Limites pour les matériels de Classe A .32
7.2 Limites pour les matériels de Classe B .32
7.3 Limites pour les matériels de Classe C.32
7.4 Limites pour les matériels de Classe D.32
Annexe A (normative) Circuit de mesure et source d'alimentation .38
A.1 Circuit d'essai.38
A.2 Source d'alimentation.38
Annexe B (normative) Exigences pour l'appareil de mesure .44
Annexe C (normative) Conditions des essais de type.46
C.1 Généralités.46
C.2 Conditions d'essai des récepteurs de télévision (TV) .46
C.3 Conditions d'essai des amplificateurs audio .48
C.4 Conditions d'essai des magnétoscopes.48
C.5 Conditions d'essais des appareils d'éclairage .48
C.6 Conditions d'essai des variateurs indépendants et intégrés pour lampes
à incandescence .50
C.7 Conditions d'essai des aspirateurs.50
C.8 Conditions d’essai des lave-linge .50

C.9 Conditions d'essai des fours à micro-ondes .52
C.10 Conditions d'essai des appareils de traitement de l'information (ATI) .52
C.11 Conditions d'essai des tables de cuisson à induction .52
C.12 Conditions d'essai pour les climatiseurs.52
C.13 Conditions d’essai des machines de cuisine telles que définies dans
la CEI 60335-2-14.54
C.14 Conditions d'essai pour les appareils de soudage à l'arc hors matériel professionnel.54
C.15 Conditions d'essai d'autres appareils .54
Bibliographie.56

– 4 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

Figure 1 – Organigramme pour déterminer la conformité.30

Figure A.1 – Circuit de mesure pour les appareils monophasés .40

Figure A.2 – Circuit de mesure pour les appareils triphasés.42

Tableau 1 – Limites pour les appareils de classe A.34

Tableau 2 – Limites pour les appareils de classe C.34

Tableau 3 – Limites pour les appareils de classe D.34

Tableau 4 – Période d’observation pour les essais .36

Tableau C.1 – Charge conventionnelle pour les essais des appareils de soudage à l'arc .54

– 6 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤16 A par phase)

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications

référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61000-3-2 a été établie par le sous-comité 77A: Phénomènes
basse fréquence, du comité d'études 77 de la CEI: Compatibilité électromagnétique.
La présente version consolidée de la CEI 61000-3-2 est issue de la deuxième édition (2000)
[documents 77A/310/FDIS et 77A/320/RVD], de son amendement 1 (2001) [documents
77A/337/FDIS et 77A/357/RVD] et de son amendement 2 (2004) [documents 77A/465/FDIS et
77A/472/RVD].
Elle porte le numéro d’édition 2.2.

– 8 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
Les annexes A, B et C font partie intégrante de cette norme.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,

la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
– 10 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties séparées, conformément à la

structure suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d'essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guide d'installation et d'atténuation
Guide d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales, soit comme spécifications techniques ou rapports techniques, dont certaines
ont déjà été publiées en tant que sections.
D’autres seront publiées sous le numéro de la partie, suivi d’un tiret et complété d’un second

chiffre identifiant la subdivision (exemple 61000-6-1).
La présente partie constitue une norme internationale qui traite des limites concernant les
émissions de courants harmoniques pour les appareils appelant un courant inférieur ou égal
à 16 A par phase.
La présente partie est une Norme de Famille de Produits.

– 12 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤≤≤≤16 A par phase)

1 Domaine d’application
La présente partie de la CEI 61000 traite de la limitation des courants harmoniques injectés
dans le réseau public d'alimentation.
Elle définit les limites des harmoniques du courant d'entrée qui peuvent être produits par les
matériels soumis à l'essai dans des conditions spécifiées.
Les harmoniques sont mesurés conformément aux dispositions des annexes A et B.
Cette partie de la CEI 61000 est applicable aux appareils électriques et électroniques ayant
un courant d'entrée dont la valeur est inférieure ou égale à 16 A par phase et qui sont
destinés à être raccordés à des réseaux publics de distribution à basse tension.
Les appareils de soudage à l'arc qui ne sont pas du matériel professionnel, dont le courant
d'entrée est inférieur ou égal à 16 A par phase, sont inclus dans le domaine d'application de
la présente norme.
Les appareils de soudage à l'arc destinés à un usage professionnel, tels que spécifiés dans la
CEI 60974-1, sont exclus du domaine d'application de la présente norme et peuvent être sujets
à des restrictions d'installation comme indiqué dans le rapport technique CEI 61000-3-4.
NOTE 1 Il est prévu de remplacer le rapport technique CEI 61000-3-4 par une norme internationale, la
CEI 61000-3-12 (en préparation).
Les essais effectués conformément à la présente norme sont des essais de type. Les
conditions d'essais pour des appareils particuliers sont indiquées à l'annexe C.
Pour les systèmes alimentés par des réseaux dont la tension nominale est inférieure à 220 V
(phase par rapport au neutre), les limites n'ont pas encore été envisagées.

NOTE 2 Les mots «appareil», «matériel» et «dispositif» sont utilisés dans la présente norme. Ils ont la même
signification dans le cadre de cette norme.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050(131), Vocabulaire Electrotechnique International (VEI) – Chapitre 131: Circuits
électriques et magnétique
CEI 60050(161), Vocabulaire Electrotechnique International (VEI) – Chapitre 161: Compati-
bilité électromagnétique
CEI 60065, Appareils audio, vidéo et appareils électroniques analogues – Exigences de sécurité
CEI 60107-1, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1:
Considérations générales – Mesures aux domaines radiofréquences et vidéofréquences
CEI 60155, Interrupteurs d'amorçage à lueur pour lampes à fluorescence (starters)

– 14 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

CEI 60268-3, Equipements pour systèmes électroacoustiques – Partie 3: Amplificateurs

CEI 60335-2-2, Sécurité des appareils électrodomestiques et analogues – Partie 2-2: Règles

particulières pour les aspirateurs et les appareils de nettoyage à aspiration d'eau

CEI 60335-2-7, Sécurité des appareils électrodomestiques et analogues – Partie 2-7: Règles

particulières pour les machines à laver le linge

CEI 60335-2-14, Sécurité des appareils électrodomestiques et analogues – Partie 2-14:

Règles particulières pour les machines de cuisine

CEI 60974-1, Matériel de soudage électrique – Partie 1: Sources de courant pour soudage

CEI 61000-2-2, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveaux de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d'alimentation à basse tension
CEI/TS 61000-3-4, Compatibilité électromagnétique (CEM) – Partie 3-4: Limites – Limitation
des émissions de courants harmoniques dans les réseaux basse tension pour les matériels
ayant un courant assigné supérieur à 16 A
CEI 61000-4-7, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 7: Guide général relatif aux mesures d'harmoniques et d'interharmoniques
ainsi qu'à l'appareillage de mesure applicable aux réseaux d'alimentation et aux appareils qui
y sont raccordés
Recommandation UIT-R BT.471-1, Nomenclature et description des signaux de barre de
couleur
3 Définitions
Pour les besoins de cette partie de la CEI 61000, les définitions suivantes s’appliquent, en
particulier le chapitre 161 de la CEI 60050.
3.1
outil portatif
outil électrique tenu à la main pendant son fonctionnement normal et utilisé pendant une
courte période uniquement (quelques minutes)
3.2
lampe
source de production de lumière

3.3
lampe à ballast incorporé
élément qui ne peut être démonté sans être endommagé définitivement, muni d'un culot et
contenant une source lumineuse et tout autre élément nécessaire à la mise en marche et au
fonctionnement stable de la source lumineuse
3.4
luminaire
appareil (différent d'une lampe) qui distribue, filtre ou transforme la lumière émise par une ou
plusieurs lampes et qui comprend toutes les pièces nécessaires pour maintenir, fixer et
protéger les lampes, et, si nécessaire, des circuits auxiliaires, ainsi que les moyens de les
relier à l'alimentation
– 16 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

3.5
semi-luminaire
élément similaire à une lampe à ballast incorporé, mais conçu pour utiliser une source

lumineuse remplaçable et/ou un dispositif de mise en marche

3.6
ballast
dispositif raccordé entre l'alimentation et une ou plusieurs lampes à décharge qui sert
principalement à limiter le courant de la ou des lampes à la valeur requise. Il peut comprendre

des moyens permettant de transformer la tension et/ou la fréquence d'alimentation, de

corriger le facteur de puissance, et, soit seul soit combiné à un starter, d'assurer les

conditions nécessaires pour mettre la ou les lampes en marche
3.7
convertisseur abaisseur pour appareil d'éclairage
élément inséré entre l'alimentation et une ou plusieurs lampes tungstène-halogène ou autre
lampe à filament, qui sert à alimenter la ou les lampes à la tension assignée généralement à
une fréquence élevée. Cet élément peut comprendre un ou plusieurs composants séparés. Il
peut comprendre des moyens permettant de faire varier l'intensité de la lumière, de corriger le
facteur de puissance et de supprimer les parasites
3.8
élément d'éclairage
appareil d'éclairage constitué d'une lampe à ballast incorporé ou de la combinaison d'un
dispositif de commande (ballast, semi-luminaire, transformateur ou similaire) contrôlant une
ou plusieurs lampes
3.9
lampe de référence
lampe sélectionnée pour soumettre les ballasts à l'essai, qui, lorsqu'elle est associée à un
ballast de référence, possède des caractéristiques électriques qui sont proches des valeurs
demandées et données dans la fiche des caractéristiques techniques de la lampe
3.10
ballast de référence
ballast spécial de type inductif conçu pour servir d'étalon de comparaison lors des essais des
ballasts et pour la sélection des lampes de référence. Il se caractérise essentiellement par un
rapport tension/courant stable, sur lequel les variations de courant, de température et
d'environnement magnétique ont une influence relativement faible
3.11
courant d'entrée
courant directement fourni à un appareil ou à une partie d'appareil par le réseau alternatif de
distribution
3.12
facteur de puissance du circuit
le facteur de puissance du circuit est le rapport de la puissance active d'entrée mesurée au
produit de la tension efficace d'alimentation et de l'intensité efficace du courant d'alimentation
3.13
puissance active
la puissance active est égale à la valeur moyenne, sur une période, de la puissance
instantanée
[VEI 131-03-18]
NOTE La puissance active d'entrée est la puissance active qui est mesurée aux bornes d'entrée d'alimentation du
matériel soumis aux essais.
– 18 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

3.14
appareil triphasé équilibré
appareil dont les modules des courants assignés par phase ne diffèrent pas de plus de 20 %

les uns par rapport aux autres

3.15
matériel professionnel
matériel utilisé dans les échanges commerciaux, les professions ou l'industrie et qui n'est pas

destiné à être vendu au grand public. Cette appellation doit être spécifiée par le constructeur

3.16
courant harmonique total
valeur efficace totale des composantes harmoniques du courant dont les rangs vont de 2 à 40
courant harmonique total = I
∑
n
n=2
3.17
variateur de lumière incorporé
variateur de lumière, y compris le dispositif de commande pour l'utilisateur, qui est
entièrement contenu à l'intérieur de l'enveloppe d'un luminaire
3.18
courant harmonique impair partiel
valeur efficace totale des composantes harmoniques impaires du courant dont les rangs vont
de 21 à 39
courant harmonique impair partiel = I
∑
n
n=21,23
3.19
appareils d'éclairage
appareils dont une fonction principale est de produire et/ou de réguler et/ou de distribuer du
rayonnement optique au moyen de lampes à incandescence, de lampes à décharge ou de LED
Sont inclus dans les appareils d'éclairage:
– les lampes et les luminaires;
– la partie destinée à l'éclairage des appareils à fonctions multiples, lorsqu'une des
principales fonctions de ces appareils est l'éclairement lumineux;
– les ballasts indépendants pour lampes à décharge et les transformateurs indépendants
pour lampes à incandescence;
– les appareils à rayonnement ultraviolet (UV) et infrarouge (IR);
– les enseignes publicitaires lumineuses;
– les variateurs de lumière pour les lampes qui ne sont pas à incandescence.
Sont exclus des appareils d'éclairage:
– les dispositifs d'éclairage incorporés dans des équipements ayant une fonction principale
différente tels que les photocopieurs, les rétroprojecteurs et les projecteurs de diapo-
sitives, ou employés à des fins d'indicateur ou d'éclairage de graduations;
– les variateurs de lumière pour lampes à incandescence.
3.20
mode veille
mode (habituellement indiqué d'une façon ou d'une autre sur l'équipement) où l'appareil n'est
pas en fonctionnement et où sa consommation de puissance est faible, et qui peut se
prolonger pendant une durée indéterminée

– 20 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

4 Généralités
L'objectif de cette norme est de fournir des limites pour l'émission d'harmoniques des

appareils dans le cadre de son domaine d'application, de manière que, compte tenu de la
contribution des émissions d'autres appareils, le respect de ces limites donne l'assurance que
les niveaux de perturbations harmoniques ne dépasseront pas les niveaux de compatibilité

définis dans la CEI 61000-2-2.

Les appareils professionnels qui ne respectent pas les exigences de la présente norme peuvent

être autorisés à être raccordés à certains types d'alimentations basse tension, si le manuel

d'instructions précise qu'il faut demander au distributeur la permission de se raccorder.

1)
Des recommandations concernant cet aspect se trouvent dans la CEI/TS 61000-3-4 .
5 Classification des appareils
Pour ce qui concerne la limitation du courant harmonique, les appareils sont classés de la
manière suivante:
Classe A:
– appareils triphasés équilibrés;
– appareils électrodomestiques à l'exclusion des appareils identifiés comme appartenant à
la classe D;
– outils à l'exclusion des outils portatifs;
– variateurs de lumière pour lampes à incandescence;
– matériels audios.
Les matériels non spécifiés dans l'une des trois autres classes doivent être considérés
comme des matériels de classe A.
NOTE 1 Les appareils dont on peut montrer qu'ils ont un effet significatif sur le réseau d'alimentation pourront
être changés de classe dans une future édition de la norme. Les facteurs à prendre en compte comprennent:
– le nombre d’appareils utilisés;
– la durée d'utilisation;
– la simultanéité d'emploi;
– la consommation de puissance;
– le spectre harmonique, y compris les phases.
Classe B:
– outils portatifs;
– appareils de soudage à l'arc hors matériel professionnel.
Classe C:
– appareils d'éclairage.
Classe D:
Les appareils ayant une puissance spécifiée, telle que définie en 6.2.2, inférieure ou égale
à 600 W, et qui sont des types suivants:
– ordinateurs individuels et écrans pour ordinateurs individuels;
– récepteurs de télévision.
NOTE 2 Les limites pour la classe D sont réservées aux appareils dont on peut montrer, en vertu des facteurs
énumérés dans la note 1, qu'ils ont un effet marqué sur le réseau public d'alimentation électrique.
________
1)
Quand la CEI 61000-3-12, actuellement en préparation, sera publiée, elle remplacera la CEI/TS 61000-3-4.

– 22 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

6 Exigences générales
Les restrictions suivantes s'appliquent même aux appareils pour lesquels aucune des limites

en courant harmonique ne s'applique, comme défini à l'article 7.

Les exigences et limites définies dans le présent articles sont applicables aux bornes d’entrée

de puissance des appareils destinés à être raccordés à des réseaux 220/380 V, 230/400 V
et 240/415 V fonctionnant à 50 Hz ou 60 Hz. Les exigences et limites pour les autres cas ne
sont pas encore envisagées.
6.1 Principes de commande
Les commandes asymétriques, selon la définition du VEI 161-07-12, et le redressement
simple alternance directement sur l’alimentation réseau, ne peuvent être utilisés que dans les
circonstances suivantes:
a) lorsqu’ils constituent la seule solution pratique permettant de détecter des conditions de
non-sécurité, ou
b) lorsque la puissance active d’entrée qui est contrôlée est inférieure ou égale à 100 W, ou
c) lorsque l’appareil contrôlé est un appareil portatif, connecté par un cordon souple à deux
conducteurs, et destiné à être utilisé pendant une courte durée, n’excédant pas quelques
minutes seulement.
Si l’une de ces trois conditions est remplie, le redressement simple alternance peut être
utilisé en toutes circonstances tandis que les commandes asymétriques ne peuvent être
utilisées que pour la commande des moteurs.
NOTE Ce type d’équipement comprend les sèche-cheveux, machines de cuisine électriques et outils portatifs,
cette liste n’étant pas exhaustive.
Les principes de commande symétrique qui sont de nature à produire des harmoniques de
rang faible (n ≤ 40) dans le courant d'entrée peuvent être utilisés pour contrôler la puissance
fournie aux éléments chauffants à condition que la pleine puissance d'entrée sinusoïdale soit
inférieure ou égale à 200 W ou que les limites du tableau 3 ne soient pas dépassées.
De tels principes de commande symétrique sont aussi autorisés pour le matériel profes-
sionnel à condition que:
a) l'une des conditions précédentes soit remplie, ou que
b) les limites concernées ne soient pas dépassées lorsque les essais sont réalisés aux bornes
d'entrée d'alimentation, et que, de plus, les deux conditions suivantes soient remplies:
1) il est nécessaire de contrôler de façon précise la température d’éléments chauffants

dont la constante de temps thermique est inférieure à 2 s, et
2) il n'existe aucune autre technique économiquement disponible.
Les matériels professionnels dont la fonction première, considérée dans son ensemble, n'est
pas de chauffer, doivent être essayés selon les limites qui leur sont applicables.
NOTE 1 Un exemple de produit dont la fonction première n’est pas de chauffer, est un photocopieur, tandis
qu'une cuisinière est considérée comme ayant le chauffage pour fonction première.
Les appareils domestiques à commande symétrique utilisés pendant une courte durée
(exemple: sèche-cheveux) sont essayés selon les conditions de la classe A.
Les appareils à commandes asymétriques ou à redressement simple alternance qui sont
autorisés suivant les conditions données ci-dessus, doivent de toute façon être conformes
aux exigences de la présente norme en matière de courants harmoniques.
NOTE 2 L’emploi des commandes asymétriques et du redressement simple alternance est autorisé dans les cas
décrits ci-dessus; cependant, en cas de défaut, la composante continue du courant fourni peut provoquer des
dysfonctionnements de certains types de protections. De la même façon, ceci peut aussi se produire avec l'emploi
de commandes symétriques.
– 24 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

6.2 Mesures des courants harmoniques

6.2.1 Configuration d'essai
Les conditions d'essai spécifiques pour la mesure des courants harmoniques concernant

certains appareils sont données en annexe C.

Pour les appareils non mentionnés en annexe C, les essais d'émission doivent être effectués

avec les commandes de fonctionnement ou les programmes automatiques de l'utilisateur
placés dans le mode devant produire le courant harmonique total (CHT) maximal dans des
conditions normales de fonctionnement. Ceci définit la configuration de l'appareil pendant les

essais d'émission et non une exigence pour mesurer le CHT ou pour effectuer des recherches

afin de trouver les émissions dans le pire des cas.
Les limites de courant harmonique spécifiées à l'article 7 sont applicables aux courants de
phase mais pas aux courants dans le conducteur de neutre. Néanmoins, pour les appareils
monophasés, il est permis de mesurer les courants dans le conducteur de neutre à la place
des courants dans le conducteur de phase.
L'appareil est soumis aux essais tel qu'il est présenté par le fabricant, et conformément aux
informations fournies par ce dernier. Un rodage du moteur par le fabricant peut s'avérer
nécessaire avant les essais afin d'assurer que les résultats obtenus correspondent à une
utilisation normale.
6.2.2 Procédure de mesure
L'essai doit être effectué selon les exigences générales données en 6.2.3. La durée de l'essai
doit être telle que définie en 6.2.4.
La mesure des courants harmoniques doit être effectuée comme suit:
– pour chaque rang harmonique, mesurer le courant harmonique efficace lissé 1,5 s, dans
chaque fenêtre temporelle de la TFD, comme défini dans l'annexe B;
– calculer la moyenne arithmétique des valeurs mesurées dans les fenêtres temporelles de
la TFD, sur la période d'observation complète telle que définie en 6.2.4.
La valeur de la puissance d'entrée à utiliser pour le calcul des limites doit être déterminée
comme suit:
– mesurer la puissance active d'entrée lissée 1,5 s, dans chaque fenêtre temporelle de la TFD,
– déterminer le maximum des valeurs mesurées de la puissance dans les fenêtres
temporelles de la TFD, sur la durée complète de l'essai.
NOTE La puissance active d'entrée fournie à l'élément de lissage de l'instrument de mesure tel que défini dans
l'annexe B est la puissance active d'entrée dans chaque fenêtre temporelle de la TFD.

Les courants harmoniques et la puissance active d'entrée doivent être mesurés dans les
mêmes conditions d'essai, mais peuvent ne pas être mesurés simultanément.
La valeur de la puissance, mesurée comme indiqué dans ce paragraphe, doit être spécifiée
par le fabricant et documentée dans le rapport d'essai. Cette valeur doit être utilisée pour
établir les limites pendant les essais d'émission lorsque les limites sont spécifiées en fonction
de la puissance. Afin de ne pas spécifier une valeur de la puissance pour laquelle les limites
changent brusquement, donnant lieu ainsi à des doutes quant aux limites qui s'appliquent, le
fabricant peut spécifier toute valeur située dans un intervalle de ±10 % autour de la valeur
réelle mesurée.
La valeur de la puissance trouvée par mesure pendant des essais d'émission autres que les
essais initiaux du fabricant pour évaluer la conformité du produit, et mesurée conformément à
ce paragraphe, ne doit pas être inférieure à 90 % ni supérieure à 110 % de la valeur de la
puissance spécifiée par le fabricant dans le rapport d'essai (voir 6.2.3.4). Dans le cas où la
valeur mesurée est située en dehors de cet intervalle de tolérance autour de la valeur
spécifiée, la puissance mesurée doit être utilisée pour établir les limites.

– 26 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

Pour les matériels de classe C, le courant fondamental et le facteur de puissance, spécifiés
par le fabricant, doivent être utilisés pour le calcul des limites (voir 3.12). La composante

fondamentale du courant et le facteur de puissance sont mesurés et spécifiés par le fabricant

de la même façon que la puissance est mesurée et spécifiée pour le calcul des limites pour la

classe D. La valeur utilisée pour le facteur de puissance doit être obtenue avec la même

fenêtre de mesure TFD que la valeur employée pour la composante fondamentale du courant.

6.2.3 Exigences générales
6.2.3.1 Répétabilité
La répétabilité des mesures doit être meilleure que ±5 %, lorsque les conditions suivantes
sont remplies:
– le même appareil est soumis aux essais (EST) (à l’exclusion de tout autre appareil de
même type, aussi semblable soit-il);
– les conditions d'essai sont identiques;
– le même système d'essai est utilisé;
– les conditions climatiques sont identiques, si nécessaire.
6.2.3.2 Démarrage et arrêt
Lors de la mise en marche d'un appareil ou lors de son arrêt, manuel ou automatique, les
courants harmoniques et la puissance ne sont pas pris en compte pendant les 10 premières
secondes qui suivent cette commutation.
L'appareil soumis aux essais ne doit pas être dans le mode veille (voir 3.20) pendant plus de
10 % de n'importe quelle période d'observation.
6.2.3.3 Application des limites
La valeur moyenne pour les courants harmoniques individuels, prise sur la période
d'observation complète pour les essais, doit être inférieure ou égale aux limites applicables.
Pour chaque rang harmonique, toutes les valeurs du courant harmonique efficace lissé 1,5 s,
tel que défini en 6.2.2, doivent être inférieures ou égales à 150 % des limites applicables.
Les courants harmoniques ne dépassant pas 0,6 % du courant d'entrée mesuré dans les
conditions d'essai, ou inférieurs à 5 mA, selon la valeur qui est la plus grande, ne sont pas
retenus.
Pour les harmoniques de rang impair supérieur ou égal à 21, la valeur moyenne obtenue pour
chaque harmonique impair individuel sur la période d'observation complète, calculée à partir

des valeurs efficaces lissées 1,5 s conformément à 6.2.2, peut dépasser de 50 % les limites
applicables, sous réserve que les conditions suivantes soient remplies:
– le courant harmonique impair partiel mesuré ne dépasse pas le courant harmonique impair
partiel qui peut être calculé à partir des limites applicables;
– toutes les valeurs des courants harmoniques individuels efficaces lissés 1,5 s doivent être
inférieures ou égales à 150 % des limites applicables.
6.2.3.4 Rapport d'essai
Le rapport d'essai peut être basé sur les informations fournies par le fabricant à un établissement
d'essais, ou être un document dans lequel sont consignés les détails des essais effectués
directement par le fabricant. Il doit comprendre toutes les informations utiles quant aux conditions
d'essai, la période d'observation pour les essais, et, quand cela s'applique pour établir les
limites, la puissance active ou le courant fondamental et le facteur de puissance.

– 28 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

6.2.4 Période d'observation pour les essais

Les périodes d'observation (T ) pour quatre types différents de comportement d'un appareil
obs
sont examinées et décrites dans le tableau 4.

6.3 Appareil en rack ou en boîtier

Lorsque des pièces d'appareil individuellement autonomes sont installées dans des racks ou

des boîtiers, elles sont considérées comme étant individuellement raccordées au réseau

d'alimentation. Le rack ou le boîtier ne doit pas être essayé dans son intégralité.

7 Limites des courants harmoniques
La procédure pour appliquer les limites et évaluer les résultats est indiquée dans la figure 1.
Pour les catégories suivantes d'appareils, il n'est pas spécifié de limites dans la présente
norme:
NOTE 1 Des limites pourront être définies ultérieurement dans un amendement ou une révision de la présente
norme.
– les appareils ayant une puissance assignée inférieure ou égale à 75 W, autres que les
appareils d'éclairage;
NOTE 2 Cette valeur pourrait être réduite à l'avenir de 75 W à 50 W, sous réserve de l'approbation par les
Comités Nationaux à ce moment-là.
– les matériels professionnels ayant une puissance assignée totale supérieure à 1 kW;
– les éléments chauffants à commande symétrique ayant une puissance assignée inférieure
ou égale à 200 W;
– les variateurs de lumière indépendants pour lampes à incandescence ayant une puissance
assignée inférieure ou égale à 1 kW.
NOTE 3 Voir aussi C.5.3.
– 30 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

Commencer ici:
déterminer
la classe
(article 5)
Est-ce que la
Matériel Oui
Oui
technologie
Voir article 4
professionnel ?
utilisée n'est pas
autorisée en 6.1 ?
Non
Non
Non conforme à
la 61000-3-2
Est-ce une
Conforme à la
exception de Oui
61000-3-2
l'article 7 ou de
l’annexe C ?
Non
Conditions
d'essai définies
en C.2 et
suivantes ?
Oui
Non
Utiliser les
conditions
Appliquer ces
«génériques»
conditions
définies en 6.2.1
Limites
Oui
Conforme à la
pertinentes
61000-3-2
satisfaites ?
Non
Matériel
Oui
Voir article 4
professionnel ?
Non
Non conforme à
la 61000-3-2
IEC  1412/01
Figure 1 – Organigramme pour déterminer la conformité

– 32 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

7.1 Limites pour les matériels de Classe A

Pour les appareils de Classe A, les harmoniques du courant d'entrée ne doivent pas dépasser

les valeurs indiquées au tableau 1.

Les amplificateurs audio doivent être essayés conformément à l'article C.3. Les variateurs de

lumière pour lampes à incandescence doivent être essayés conformément à l'article C.6.

7.2 Limites pour les matériels de Classe B

Pour les appareils de Classe B, les harmoniques du courant d'entrée ne doivent pas dépasser

les valeurs indiquées au tableau 1 multipliées par un facteur de 1,5.
7.3 Limites pour les matériels de Classe C
a) Puissance active d'entrée >25 W
Pour les appareils d'éclairage ayant une puissance active d'entrée supérieure à 25 W,
les courants harmoniques ne doivent pas dépasser les limites relatives indiquées au
tableau 2.
Cependant, les limites indiquées au tableau 1 s’appliquent aux appareils d'éclairage à
incandescence qui comportent des variateurs de lumière incorporés ou sont constitués de
variateurs de lumière incorporés dans une enveloppe.
Pour les appareils d'éclairage à décharge qui comportent des variateurs de lumière
incorporés ou sont constitués de variateurs de lumière indépendants ou incorporés dans
une enveloppe, les conditions suivantes sont applicables:
– pour les conditions de charge maximales, les valeurs de courant harmonique ne
doivent pas dépasser les limites définies en pourcentage au tableau 2;
– pour toutes les positions du variateur de lumière, les valeurs de courant harmonique
ne doivent pas dépasser les valeurs limites autorisées dans le cas de la charge
maximale;
– le matériel doit être essayé selon les conditions indiquées à l'article C.5.
b) Puissance active d'entrée ≤25 W
Les appareils d'éclairage à décharge ayant une puissance active d'entrée inférieure ou
égale à 25 W doivent respecter l'une des deux prescriptions suivantes:
– les courants harmoniques ne doivent pas dépasser les limites proportionnelles à la
puissance du tableau 3, colonne 2, ou
– l'amplitude du courant harmonique de rang 3, exprimée en pourcentage du courant
fondamental, ne doit pas dépasser 86 % et l'amplitude du courant harmonique de rang 5

ne doit pas dépasser 61 %; de plus, la forme d’onde du courant d'entrée doit être telle
qu'elle débute à 60° ou avant, qu'elle ait son dernier pic
...

NORME CEI
INTERNATIONALE IEC
61000-3-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2000-08
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites – Limites pour les émissions
de courant harmonique (courant appelé par
les appareils ≤16 A par phase)
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits – Limits for harmonic current emissions
(equipment input current ≤16 A per phase)

Numéro de référence
Reference number
CEI/IEC 61000-3-2:2000
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME CEI
INTERNATIONALE IEC
61000-3-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2000-08
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites – Limites pour les émissions
de courant harmonique (courant appelé par
les appareils ≤16 A par phase)
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits – Limits for harmonic current emissions
(equipment input current ≤16 A per phase)

 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61000-3-2  CEI:2000
SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION . 10

Articles
1 Domaine d’application. 12

2 Références normatives . 12
3 Définitions. 14
4 Généralités .18
5 Classification des appareils. 18
6 Exigences générales. 24
6.1 Principes de commande. 24
6.2 Mesures des courants harmoniques. 26
6.3 Appareil en rack ou en boîtier . 26
7 Limites des courants harmoniques . 28
7.1 Limites pour les matériels de Classe A . 28
7.2 Limites pour les matériels de Classe B . 28
7.3 Limites pour les matériels de Classe C . 28
7.4 Limites pour les matériels de Classe D . 30
Annexe A (normative) Circuit de mesure et source d'alimentation. 34
A.1 Circuit d'essai . 34
A.2 Source d'alimentation. 34
Annexe B (normative) Exigences pour l'appareil de mesure . 40
B.1 Généralités . 40
B.2 Exigences communes à tous les instruments. 40
B.3 Exigences pour l'instrumentation d'analyse fréquentielle . 40
B.4 Exigences pour les instruments d'analyse temporelle utilisant la transformée de
Fourier discrète (TFD). 42

B.5 Exigences pour les instruments d'analyse temporelle utilisant un système
différent de la TFD (par exemple, un filtrage numérique) . 44
Annexe C (normative) Conditions des essais de type . 46
C.1 Conditions générales d'essai. 46
C.2 Conditions d'essai des récepteurs de télévision (TV). 46
C.3 Conditions d'essai des amplificateurs audio . 48
C.4 Conditions d'essai des magnétoscopes . 48
C.5 Conditions d'essais des appareils d'éclairage. 48
C.6 Conditions d'essai des variateurs indépendants et intégrés pour lampes à
incandescence . 50
C.7 Conditions d'essai des aspirateurs . 50

61000-3-2 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 7

INTRODUCTION . 11

Clause
1 Scope . 13

2 Normative references . 13
3 Definitions. 15
4 General. 19
5 Classification of equipment. 19
6 General requirements. 25
6.1 Control methods. 25
6.2 Harmonic current measurement . 27
6.3 Equipment in a rack or case . 27
7 Harmonic current limits . 29
7.1 Limits for Class A equipment. 29
7.2 Limits for Class B equipment. 29
7.3 Limits for Class C equipment. 29
7.4 Limits for Class D equipment. 31
Annex A (normative) Measurement circuit and supply source . 35
A.1 Test circuit . 35
A.2 Supply source .35
Annex B (normative) Requirements for measurement equipment. 41
B.1 General. . 41
B.2 Requirements common to all instrumentation. 41
B.3 Requirements for frequency-domain instrumentation. 41
B.4 Requirements for time-domain instrumentation using Discrete-Fourier-Transform
(DFT) . . 43

B.5 Requirements for time-domain instrumentation using a system other than DFT (for
example, digital filtering) . 45
Annex C (normative) Type test conditions . 47
C.1 General test conditions. 47
C.2 Test conditions for television (TV) receivers . 47
C.3 Test conditions for audio amplifiers . 49
C.4 Test conditions for video-cassette recorders. 49
C.5 Test conditions for lighting equipment. 49
C.6 Test conditions for independent and built-in incandescent lamp dimmers . 51
C.7 Test conditions for vacuum cleaners. 51

– 4 – 61000-3-2  CEI:2000
Pages
C.8 Conditions d'essai des machines à laver . 50

C.9 Conditions d'essai des fours à micro-ondes. 52

C.10 Conditions d'essai des appareils de traitement de l'information (ATI) . 52

C.11 Conditions d'essai des tables de cuisson à induction. 52

C.12 Conditions d'essai pour les climatiseurs . 52

C.13 Conditions d’essai des machines de cuisine telles que définies dans la

CEI 60335-2-14. 54

C.14 Conditions d'essai pour les appareils de soudage à l'arc hors matériel

professionnel . 54
C.15 Conditions d'essai d'autres appareils . 54
Figure 1 – Enveloppe du courant d'entrée permettant de définir la «forme d'onde
spéciale» et de classer un appareil dans la Classe D . 20
Figure 2 – Organigramme de la classification des appareils . 22
Figure A.1 – Circuit de mesure pour les appareils monophasés. 36
Figure A.2 – Circuit de mesure pour les appareils triphasés . 38
Figure B.1 – Forme et disposition des fenêtres temporelles rectangulaires. 44
Figure B.2 – Forme et disposition des fenêtres temporelles de Hanning . 44
Tableau 1 – Limites pour les appareils de classe A . 32
Tableau 2 – Limites pour les appareils de classe C . 32
Tableau 3 – Limites pour les appareils de classe D . 32
Tableau C.1 – Charge conventionnelle pour les essais des appareils de soudage
à l'arc . 54

61000-3-2 © IEC:2000 – 5 –
Page
C.8 Test conditions for washing machines. 51

C.9 Test conditions for microwave ovens . 53

C.10 Test conditions for information technology equipment (ITE). 53

C.11 Test conditions for induction hobs. 53

C.12 Test conditions for air conditioners . 53

C.13 Test conditions for kitchen machines as defined in IEC 60335-2-14. 55

C.14 Test conditions for arc welding equipment which is not professional equipment . 55

C.15 Test conditions for other equipment . 55

Figure 1 – Envelope of the input current to define the "special wave shape" and to
classify equipment as Class D . 21
Figure 2 – Flow-chart for the classification of equipment . 23
Figure A.1 – Measurement circuit for single-phase equipment . 37
Figure A.2 – Measurement circuit for three-phase equipment . 39
Figure B.1 – Form and arrangement of rectangular time-windows. 45
Figure B.2 – Form and arrangement of Hanning time-windows . 45
Table 1 – Limits for Class A equipment . 33
Table 2 – Limits for Class C equipment. 33
Table 3 – Limits for Class D equipment. 33
Table C.1 – Conventional load for arc welding equipment tests . 55

– 6 – 61000-3-2  CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤16 A par phase)

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61000-3-2 a été établie par le sous-comité 77A: Phénomènes
basse fréquence, du comité d'études 77 de la CEI: Compatibilité électromagnétique.
Elle constitue la partie 3-2 de la CEI 61000.

Cette deuxième édition de la CEI 61000-3-2 annule et remplace la première édition, parue en
1995, et ses amendements 1 (1997) et 2 (1998).
Le texte de la présente norme est issu de la première édition, des amendements 1 et 2 et des
documents suivants:
FDIS Rapport de vote
77A/310/FDIS 77A/320/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.

61000-3-2 © IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤16 A per phase)

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-3-2 has been prepared by sub-committee 77A: Low-
frequency phenomena, of IEC technical committee 77: Electromagnetic compatibility.
It constitutes part 3-2 of IEC 61000.

This second edition of IEC 61000-3-2 cancels and replaces the first edition, published in 1995,
and its amendments 1 (1997) and 2 (1998).
The text of this standard is based on the first edition, amendments 1 and 2 and on the following
documents:
FDIS Report on voting
77A/310/FDIS 77A/320/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 8 – 61000-3-2  CEI:2000
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.

Les annexes A, B et C font partie intégrante de cette norme.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2001.

A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
61000-3-2 © IEC:2000 – 9 –
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

Annexes A, B and C form an integral part of this standard.

The committee has decided that the contents of this publication will remain unchanged until

2001. At this date, the publication will be:

•
reconfirmed;
•
withdrawn;
• replaced by a revised edition, or

• amended.
– 10 – 61000-3-2  CEI:2000
INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties séparées, conformément à la

structure suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d'essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guide d'installation et d'atténuation
Guide d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales, soit comme spécifications techniques ou rapports techniques, dont certaines
ont déjà été publiées en tant que sections. D’autres seront publiées sous le numéro de la
partie, suivi d’un tiret et complété d’un second chiffre identifiant la subdivision (exemple
61000-6-1).
La présente partie constitue une norme internationale qui traite des limites concernant les
émissions de courants harmoniques pour les appareils appelant un courant inférieur ou égal
à 16 A par phase.
La présente partie est une Norme de Famille de Produits.

61000-3-2 © IEC:2000 – 11 –
INTRODUCTION
IEC 61000 is published in separate parts, according to the following structure:

Part 1: General
General considerations (introduction, fundamental principles)

Definitions, terminology
Part 2: Environment
Description of the environment
Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (in so far as they do not fall under the responsibility of the product
committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 6: Generic standards
Part 9: Miscellaneous
Each part is further subdivided into sections which are to be published either as international
standards, technical specifications, or as technical reports.
These standards and reports will be published in chronological order and numbered
accordingly (for example, 61000-6-1).

This part is an international standard which gives emission limits for harmonic currents from
equipment having an input current up to and including 16 A per phase.
This part is a Product Family Standard.

– 12 – 61000-3-2  CEI:2000
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤16 A par phase)

1 Domaine d’application
La présente partie de la CEI 61000 traite de la limitation des courants harmoniques injectés
dans le réseau public d'alimentation.
Elle définit les limites des harmoniques du courant d'entrée qui peuvent être produits par les
matériels soumis à l'essai dans des conditions spécifiées.
Les harmoniques sont mesurés conformément aux dispositions des annexes A et B.
Cette partie de la CEI 61000 est applicable aux appareils électriques et électroniques ayant
un courant d'entrée dont la valeur est inférieure ou égale à 16 A par phase et qui sont
destinés à être raccordés à des réseaux publics de distribution à basse tension.
Les appareils de soudage à l'arc qui ne sont pas du matériel professionnel, dont le courant
d'entrée est inférieur ou égal à 16 A par phase, sont inclus dans le domaine d'application de
la présente norme.
Les appareils de soudage à l'arc destinés à un usage professionnel, tels que spécifiés dans la
CEI 60974-1, sont exclus du domaine d'application de la présente norme et peuvent être sujets
à des restrictions d'installation comme indiqué dans le rapport technique CEI 61000-3-4.
NOTE 1 Il est prévu de remplacer le rapport technique CEI 61000-3-4 par une norme internationale, la
CEI 61000-3-12 (en préparation).
Les essais effectués conformément à la présente norme sont des essais de type. Les
conditions d'essais pour des appareils particuliers sont indiquées à l'annexe C.
Pour les systèmes alimentés par des réseaux dont la tension nominale est inférieure à 220 V
(phase par rapport au neutre), les limites n'ont pas encore été envisagées.
Un appareil spécifique qui n'est pas largement utilisé et qui est conçu de telle manière qu'il
n'est pas apte à répondre aux exigences limites de cette norme peut être sujet à des

restrictions d'installation. Le distributeur doit être informé avant le raccordement pour donner
si nécessaire son accord. Des recommandations concernant cet aspect se trouvent dans le
futur rapport technique CEI 61000-3-4.
NOTE 2 Les mots «appareil», «matériel» et «dispositif» sont utilisés dans la présente norme. Ils ont la même
signification dans le cadre de cette norme.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61000.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
partie de la CEI 61000 sont invitées à rechercher la possibilité d'appliquer les éditions les
plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.

61000-3-2 © IEC:2000 – 13 –
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤16 A per phase)

1 Scope
This part of IEC 61000 deals with the limitation of harmonic currents injected into the public
supply system.
It specifies limits of harmonic components of the input current which may be produced by
equipment tested under specified conditions.
Harmonic components are measured according to annexes A and B.
This part of IEC 61000 is applicable to electrical and electronic equipment having an input
current up to and including 16 A per phase, and intended to be connected to public low-voltage
distribution systems.
Arc welding equipment which is not professional equipment, with input current up to and
including 16 A per phase, is included in this standard.
Arc welding equipment intended for professional use, as specified in IEC 60974-1, is excluded
from this standard and may be subject to installation restrictions as indicated in IEC 61000-3-4.
NOTE 1 It is intended to replace technical report IEC 61000-3-4 by an international standard, IEC 61000-3-12
(under consideration).
The tests according to this standard are type tests. Test conditions for particular equipment are
given in annex C.
For systems with nominal voltages less than 220 V (line-to-neutral), the limits have not yet
been considered.
Special equipment, which is not widely used and is designed in such a way that it is unable to
comply with the requirements (limits), may be subject to installation restrictions. The supply
authorities shall be notified as authorization may be required before connection. Recommend-
ations concerning this aspect are contained in technical report IEC 61000-3-4.
NOTE 2 The words apparatus, appliance, device and equipment are used throughout this standard. They have the
same meaning for the purpose of this standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 61000. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61000 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.

– 14 – 61000-3-2  CEI:2000
CEI 60050(131):1978, Vocabulaire Electrotechnique International (VEI) – Chapitre 131:
Circuits électriques et magnétiques

CEI 60050(161):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 161:
Compatibilité électromagnétique

CEI 60065:1985, Règles de sécurité pour les appareils électroniques et appareils associés à
usage domestique ou à usage général analogue, reliés à un réseau

Modification 2 (1989)
Amendement 3 (1992)
CEI 60107-1:1977, Méthodes recommandées pour les mesures sur les récepteurs de
télévision – Première partie: Considérations générales – Mesures électriques autres que
celles à fréquences acoustiques
CEI 60155:1993, Interrupteurs d’amorçage à lueur pour lampes à fluorescence (starters)
CEI 60268-3:1988, Equipements pour systèmes électroacoustiques – Troisième partie:
Amplificateurs
CEI 60335-2-7:1993, Sécurité des appareils électrodomestiques et analogues – Partie 2:
Règles particulières pour les machines à laver le linge
CEI 60335-2-14:1994, Sécurité des appareils électrodomestiques et analogues − Partie 2-14:
Règles particulières pour les machines de cuisine.
CEI 60974-1:1998, Matériel de soudage électrique – Partie 1: Sources de courant pour
soudage.
CEI 61000-2-2:1990, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveaux de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d’alimentation à basse tension
CEI 61000-4-7:1991, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai
et de mesure – Section 7: Guide général relatif aux mesures d’harmoniques et
d’interharmoniques ainsi qu’à l’appareillage de mesure applicable aux réseaux d’alimentation
et aux appareils qui y sont raccordés
3 Définitions
Pour les besoins de cette partie de la CEI 61000, les définitions suivantes s’appliquent, en
particulier le chapitre 161 de la CEI 60050.
3.1
outil portatif
outil électrique tenu à la main pendant son fonctionnement normal et utilisé pendant une
courte période uniquement (quelques minutes)
3.2
lampe
source de production de lumière

61000-3-2 © IEC:2000 – 15 –
IEC 60050(131):1978, International Electrotechnical Vocabulary (IEV) – Chapter 131: Electric
and magnetic circuits
IEC 60050(161):1990, International Electrotechnical Vocabulary (IEV) – Chapter 161: Electro-
magnetic compatibility
IEC 60065:1985, Safety requirements for mains operated electronic and related apparatus for
household and similar general use
Amendment 2 (1989)
Amendment 3 (1992)
IEC 60107-1:1977, Recommended methods of measurement on receivers for television
broadcast transmissions – Part 1: General considerations – Electrical measurements other
than those at audio-frequencies
Glow-starters fluorescent lamps
IEC 60155:1993,
IEC 60268-3:1988, Sound system equipment – Part 3: Amplifiers
Safety of household and similar electrical appliances – Part 2: Particular
IEC 60335-2-7:1993,
requirements for washing machines
Safety of household and similar electrical appliances – Part 2: Particular
IEC 60335-2-14:1994,
requirements for kitchen machines
IEC 60974-1:1998, Arc welding equipment – Part 1: Welding power sources
IEC 61000-2-2:1990, Electromagnetic compatibility (EMC) – Part 2: Environment – Section 2:
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
IEC 61000-4-7:1991, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 7: General guide on harmonics and interharmonics measurements and
instrumentation, for power supply systems and equipment connected thereto
3 Definitions
For the purpose of this part of IEC 61000, the following definitions apply, as well as the
definitions of IEC 60050(161).

3.1
portable tool
an electrical tool which is hand-held during normal operation and used for a short time (a few
minutes) only
3.2
lamp
a source for producing light
– 16 – 61000-3-2  CEI:2000
3.3
lampe à ballast incorporé
Elément qui ne peut être démonté sans être endommagé définitivement, muni d'un culot et

contenant une source lumineuse et tout autre élément nécessaire à la mise en marche et au

fonctionnement stable de la source lumineuse

3.4
luminaire
appareil (différent d'une lampe) qui distribue, filtre ou transforme la lumière émise par une ou

plusieurs lampes et qui comprend toutes les pièces nécessaires pour maintenir, fixer et

protéger les lampes, et, si nécessaire, des circuits auxiliaires, ainsi que les moyens de les

relier à l'alimentation
3.5
semi-luminaire
Elément similaire à une lampe à ballast incorporé, mais conçu pour utiliser une source
lumineuse remplaçable et/ou un dispositif de mise en marche
3.6
ballast
dispositif raccordé entre l'alimentation et une ou plusieurs lampes à décharge qui sert
principalement à limiter le courant de la ou des lampes à la valeur requise. Il peut comprendre
des moyens permettant de transformer la tension et/ou la fréquence d'alimentation, de
corriger le facteur de puissance, et, soit seul soit combiné à un starter, d'assurer les
conditions nécessaires pour mettre la ou les lampes en marche
3.7
convertisseur abaisseur pour appareil d'éclairage
élément inséré entre l'alimentation et une ou plusieurs lampes tungstène-halogène ou autre
lampe à filament, qui sert à alimenter la ou les lampes à la tension assignée généralement à
une fréquence élevée. Cet élément peut comprendre un ou plusieurs composants séparés. Il
peut comprendre des moyens permettant de faire varier l'intensité de la lumière, de corriger le
facteur de puissance et de supprimer les parasites
3.8
élément d'éclairage
appareil d'éclairage constitué d'une lampe à ballast incorporé ou de la combinaison d'un
dispositif de commande (ballast, semi-luminaire, transformateur ou similaire) contrôlant une
ou plusieurs lampes
3.9
lampe de référence
lampe sélectionnée pour soumettre les ballasts à l'essai, qui, lorsqu'elle est associée à un
ballast de référence, possède des caractéristiques électriques qui sont proches des valeurs
demandées et données dans la fiche des caractéristiques techniques de la lampe
3.10
ballast de référence
ballast spécial de type inductif conçu pour servir d'étalon de comparaison lors des essais des
ballasts et pour la sélection des lampes de référence. Il se caractérise essentiellement par un
rapport tension/courant stable, sur lequel les variations de courant, de température et
d'environnement magnétique ont une influence relativement faible
3.11
courant d'entrée
courant directement fourni à un appareil ou à une partie d'appareil par le réseau alternatif de
distribution
61000-3-2 © IEC:2000 – 17 –
3.3
self-ballasted lamp
a unit which cannot be dismantled without being permanently damaged, provided with a lamp

cap and incorporating a light source and any additional element necessary for starting and

stable operation of the light source

3.4
luminaire
an apparatus (other than a lamp) which distributes, filters or transforms the light transmitted
from one or more lamps and which includes all the parts necessary for supporting, fixing and

protecting the lamps, and, where necessary, circuit auxiliaries, together with the means for

connecting them to the supply
3.5
semi-luminaire
a unit similar to a self-ballasted lamp but designed to utilize a replaceable light source and/or
starting device
3.6
ballast
a device connected between the supply and one or more discharge lamps which serves mainly
to limit the current of the lamp(s) to the required value. It may include means for transforming
the supply voltage and/or frequency, correcting the power factor and, either alone or in
combination with a starting device, provide the necessary conditions for starting the lamp(s)
3.7
step-down converter for lighting equipment
a unit inserted between the supply and one or more tungsten halogen or other filament lamps
which serves to supply the lamp(s) with its (their) rated voltage, generally at high frequency.
The unit may consist of one or more separate components. It may include means for dimming,
correcting the power factor and suppressing radio interference
3.8
lighting unit
lighting equipment consisting of one self-ballasted lamp or the combination of one control
device (ballast, semi-luminaire, transformer or the like) operating one or more lamps
3.9
reference lamp
a lamp selected for testing ballasts which, when associated with a reference ballast, has
electrical characteristics that are close to the objective values given in the relevant lamp

specification
3.10
reference ballast
a special inductive-type ballast designed for the purpose of providing comparison standards for
use in testing ballasts and for the selection of reference lamps. It is essentially characterized
by a stable voltage-to-current ratio, which is relatively uninfluenced by variations in current,
temperature, and the magnetic surroundings
3.11
input current
current directly supplied to an equipment or a part of equipment by the a.c. distribution system

– 18 – 61000-3-2  CEI:2000
3.12
facteur de puissance du circuit

le facteur de puissance du circuit est le rapport de la puissance active d'entrée mesurée au

produit de la tension efficace d'alimentation et de l'intensité efficace du courant d'alimentation

3.13
puissance active
la puissance active est égale à la valeur moyenne, sur une période, de la puissance
instantanée [VEI 131-03-18]
3.14
appareil triphasé équilibré
appareil dont les modules des courants assignés par phase ne diffèrent pas de plus de 20 %
les uns par rapport aux autres
3.15
matériel professionnel
matériel utilisé dans les échanges commerciaux, les professions
...

NORME CEI
INTERNATIONALE IEC
61000-3-2
INTERNATIONAL
Edition 2.1
STANDARD
2001-10
Edition 2:2000 consolidée par l'amendement 1:2001
Edition 2:2000 consolidated with amendment 1:2001
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤≤≤16 A par phase)
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits –
Limits for harmonic current emissions
(equipment input current ≤≤≤≤16 A per phase)

Numéro de référence
Reference number
CEI/IEC 61000-3-2:2000+A1:2001

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
61000-3-2
INTERNATIONAL
Edition 2.1
STANDARD
2001-10
Edition 2:2000 consolidée par l'amendement 1:2001
Edition 2:2000 consolidated with amendment 1:2001
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤≤≤16 A par phase)
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits –
Limits for harmonic current emissions
(equipment input current ≤≤≤≤16 A per phase)

 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61000-3-2 © CEI:2000+A1:2001

SOMMAIRE
AVANT-PROPOS . 6

INTRODUCTION .10

1 Domaine d’application.12

2 Références normatives .12

3 Définitions .14
4 Généralités .20
5 Classification des appareils .20
6 Exigences générales.22
6.1 Principes de commande.22
6.2 Mesures des courants harmoniques.24
6.3 Appareil en rack ou en boîtier .28
7 Limites des courants harmoniques.28
7.1 Limites pour les matériels de Classe A .32
7.2 Limites pour les matériels de Classe B .32
7.3 Limites pour les matériels de Classe C .32
7.4 Limites pour les matériels de Classe D .32
Annexe A (normative) Circuit de mesure et source d'alimentation .38
A.1 Circuit d'essai .38
A.2 Source d'alimentation.38
Annexe B (normative) Exigences pour l'appareil de mesure .44
Annexe C (normative) Conditions des essais de type .46
C.1 Généralités .46
C.2 Conditions d'essai des récepteurs de télévision (TV).46
C.3 Conditions d'essai des amplificateurs audio .46
C.4 Conditions d'essai des magnétoscopes .46
C.5 Conditions d'essais des appareils d'éclairage.46
C.6 Conditions d'essai des variateurs indépendants et intégrés pour lampes
à incandescence .48
C.7 Conditions d'essai des aspirateurs .48

C.8 Conditions d’essai des lave-linge .50
C.9 Conditions d'essai des fours à micro-ondes.50
C.10 Conditions d'essai des appareils de traitement de l'information (ATI) .50
C.11 Conditions d'essai des tables de cuisson à induction.50
C.12 Conditions d'essai pour les climatiseurs .50
C.13 Conditions d’essai des machines de cuisine telles que définies dans
la CEI 60335-2-14 .52
C.14 Conditions d'essai pour les appareils de soudage à l'arc hors matériel professionnel .52
C.15 Conditions d'essai d'autres appareils .52
Bibliographie .54

61000-3-2 © IEC:2000+A1:2001 – 3 –

CONTENTS
FOREWORD.7

INTRODUCTION.11

1 Scope.13

2 Normative references.13

3 Definitions .15
4 General .21
5 Classification of equipment .21
6 General requirements .23
6.1 Control methods .23
6.2 Harmonic current measurement .25
6.3 Equipment in a rack or case.29
7 Harmonic current limits .29
7.1 Limits for Class A equipment .33
7.2 Limits for Class B equipment .33
7.3 Limits for Class C equipment .33
7.4 Limits for Class D equipment .33
Annex A (normative) Measurement circuit and supply source.39
A.1 Test circuit .39
A.2 Supply source .39
Annex B (normative) Requirements for measurement equipment .45
Annex C (normative) Type test conditions.47
C.1 General.47
C.2 Test conditions for television (TV) receivers .47
C.3 Test conditions for audio amplifiers .47
C.4 Test conditions for video-cassette recorders.47
C.5 Test conditions for lighting equipment.47
C.6 Test conditions for independent and built-in incandescent lamp dimmers .49
C.7 Test conditions for vacuum cleaners.49
C.8 Test conditions for washing machines .51

C.9 Test conditions for microwave ovens .51
C.10 Test conditions for information technology equipment (ITE) .51
C.11 Test conditions for induction hobs .51
C.12 Test conditions for air conditioners .51
C.13 Test conditions for kitchen machines as defined in IEC 60335-2-14 .53
C.14 Test conditions for arc welding equipment which is not professional equipment.53
C.15 Test conditions for other equipment.53
Bibliography .55

– 4 – 61000-3-2 © CEI:2000+A1:2001

Figure 1 – Organigramme pour déterminer la conformité.30

Figure A.1 – Circuit de mesure pour les appareils monophasés .40

Figure A.2 – Circuit de mesure pour les appareils triphasés.42

Tableau 1 – Limites pour les appareils de classe A.34

Tableau 2 – Limites pour les appareils de classe C.34

Tableau 3 – Limites pour les appareils de classe D.34

Tableau 4 – Période d’observation pour les essais .36

Tableau C.1 – Charge conventionnelle pour les essais des appareils de soudage à l'arc .52

61000-3-2 © IEC:2000+A1:2001 – 5 –

Figure 1 – Flowchart for determining conformity .31

Figure A.1 – Measurement circuit for single-phase equipment.41

Figure A.2 – Measurement circuit for three-phase equipment.43

Table 1 – Limits for Class A equipment .35

Table 2 – Limits for Class C equipment .35

Table 3 – Limits for Class D equipment .35

Table 4 – Test observation period .37

Table C.1 – Conventional load for arc welding equipment tests.53

– 6 – 61000-3-2 © CEI:2000+A1:2001

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤≤16 A par phase)
≤≤
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61000-3-2 a été établie par le sous-comité 77A: Phénomènes
basse fréquence, du comité d'études 77 de la CEI: Compatibilité électromagnétique.

Elle constitue la partie 3-2 de la CEI 61000.
La présente version consolidée de la CEI 61000-3-2 est issue de la deuxième édition (2000)
[documents 77A/310/FDIS et 77A/320/RVD] et de son amendement 1 (2001) [documents
77A/337/FDIS et 77A/357/RVD].
Elle porte le numéro d’édition 2.1.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l’amendement 1.
61000-3-2 © IEC:2000+A1:2001 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤≤≤≤16 A per phase)
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-3-2 has been prepared by sub-committee 77A: Low-frequency
phenomena, of IEC technical committee 77: Electromagnetic compatibility.

It constitutes part 3-2 of IEC 61000.
This consolidated version of IEC 61000-3-2 is based on the second edition (2000) [documents
77A/310//FDIS and 77A/320/RVD] and its amendment 1 (2001) [documents 77A/337/FDIS and
77A/357/RVD].
It bears the edition number 2.1.
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
– 8 – 61000-3-2 © CEI:2000+A1:2001

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.

Les annexes A, B et C font partie intégrante de cette norme.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera

pas modifié avant 2004. A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
61000-3-2 © IEC:2000+A1:2001 – 9 –

This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.

Annexes A, B and C form an integral part of this standard.

The committee has decided that the contents of the base publication and its amendments will

remain unchanged until 2004. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
– 10 – 61000-3-2 © CEI:2000+A1:2001

INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties séparées, conformément à la
structure suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d'essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guide d'installation et d'atténuation
Guide d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales, soit comme spécifications techniques ou rapports techniques, dont certaines
ont déjà été publiées en tant que sections.
D’autres seront publiées sous le numéro de la partie, suivi d’un tiret et complété d’un second

chiffre identifiant la subdivision (exemple 61000-6-1).
La présente partie constitue une norme internationale qui traite des limites concernant les
émissions de courants harmoniques pour les appareils appelant un courant inférieur ou égal
à 16 A par phase.
La présente partie est une Norme de Famille de Produits.

61000-3-2 © IEC:2000+A1:2001 – 11 –

INTRODUCTION
IEC 61000 is published in separate parts, according to the following structure:

Part 1: General
General considerations (introduction, fundamental principles)

Definitions, terminology
Part 2: Environment
Description levels
Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (in so far as they do not fall under the responsibility of the product
committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 6: Generic standards
Part 9: Miscellaneous
Each part is further subdivided into sections which are to be published either as international
standards, technical specifications, or as technical reports.
These standards and reports will be published in chronological order and numbered
accordingly (for example, 61000-6-1).

This part is an international standard which gives emission limits for harmonic currents from
equipment having an input current up to and including 16 A per phase.
This part is a Product Family Standard.

– 12 – 61000-3-2 © CEI:2000+A1:2001

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤≤≤≤16 A par phase)

1 Domaine d’application
La présente partie de la CEI 61000 traite de la limitation des courants harmoniques injectés
dans le réseau public d'alimentation.
Elle définit les limites des harmoniques du courant d'entrée qui peuvent être produits par les
matériels soumis à l'essai dans des conditions spécifiées.
Les harmoniques sont mesurés conformément aux dispositions des annexes A et B.
Cette partie de la CEI 61000 est applicable aux appareils électriques et électroniques ayant
un courant d'entrée dont la valeur est inférieure ou égale à 16 A par phase et qui sont
destinés à être raccordés à des réseaux publics de distribution à basse tension.
Les appareils de soudage à l'arc qui ne sont pas du matériel professionnel, dont le courant
d'entrée est inférieur ou égal à 16 A par phase, sont inclus dans le domaine d'application de
la présente norme.
Les appareils de soudage à l'arc destinés à un usage professionnel, tels que spécifiés dans la
CEI 60974-1, sont exclus du domaine d'application de la présente norme et peuvent être sujets
à des restrictions d'installation comme indiqué dans le rapport technique CEI 61000-3-4.
NOTE 1 Il est prévu de remplacer le rapport technique CEI 61000-3-4 par une norme internationale, la
CEI 61000-3-12 (en préparation).
Les essais effectués conformément à la présente norme sont des essais de type. Les
conditions d'essais pour des appareils particuliers sont indiquées à l'annexe C.
Pour les systèmes alimentés par des réseaux dont la tension nominale est inférieure à 220 V
(phase par rapport au neutre), les limites n'ont pas encore été envisagées.
NOTE 2 Les mots «appareil», «matériel» et «dispositif» sont utilisés dans la présente norme. Ils ont la même
signification dans le cadre de cette norme.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61000.
Au moment de sa publication, les éditions indiquées étaient en vigueur. Tout document
normatif est sujet à révision et les parties prenantes aux accords fondés sur la présente partie
de la CEI 61000 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur.
CEI 60050(131), Vocabulaire Electrotechnique International (VEI) – Chapitre 131: Circuits
électriques et magnétique
CEI 60050(161), Vocabulaire Electrotechnique International (VEI) – Chapitre 161: Compati-
bilité électromagnétique
CEI 60065, Appareils audio, vidéo et appareils électroniques analogues – Exigences de sécurité

61000-3-2 © IEC:2000+A1:2001 – 13 –

ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤≤≤≤16 A per phase)

1 Scope
This part of IEC 61000 deals with the limitation of harmonic currents injected into the public

supply system.
It specifies limits of harmonic components of the input current which may be produced by
equipment tested under specified conditions.
Harmonic components are measured according to annexes A and B.
This part of IEC 61000 is applicable to electrical and electronic equipment having an input
current up to and including 16 A per phase, and intended to be connected to public low-voltage
distribution systems.
Arc welding equipment which is not professional equipment, with input current up to and
including 16 A per phase, is included in this standard.
Arc welding equipment intended for professional use, as specified in IEC 60974-1, is excluded
from this standard and may be subject to installation restrictions as indicated in IEC 61000-3-4.
NOTE 1 It is intended to replace technical report IEC 61000-3-4 by an international standard, IEC 61000-3-12
(under consideration).
The tests according to this standard are type tests. Test conditions for particular equipment are
given in annex C.
For systems with nominal voltages less than 220 V (line-to-neutral), the limits have not yet
been considered.
NOTE 2 The words apparatus, appliance, device and equipment are used throughout this standard. They have the
same meaning for the purpose of this standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text,

constitute provisions of this part of IEC 61000. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 61000 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
IEC 60050(131), International Electrotechnical Vocabulary (IEV) – Chapter 131: Electric and
magnetic circuits
IEC 60050(161), International Electrotechnical Vocabulary (IEV) – Chapter 161: Electro-
magnetic compatibility
IEC 60065, Audio, video and similar electronic apparatus – Safety requirements

– 14 – 61000-3-2 © CEI:2000+A1:2001

CEI 60107-1, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1:
Considérations générales – Mesures aux domaines radiofréquences et vidéofréquences

CEI 60155, Interrupteurs d'amorçage à lueur pour lampes à fluorescence (starters)

CEI 60268-3, Equipements pour systèmes électroacoustiques – Partie 3: Amplificateurs

CEI 60335-2-2, Sécurité des appareils électrodomestiques et analogues – Partie 2-2: Règles
particulières pour les aspirateurs et les appareils de nettoyage à aspiration d'eau

CEI 60335-2-7, Sécurité des appareils électrodomestiques et analogues – Partie 2-7: Règles

particulières pour les machines à laver le linge

CEI 60335-2-14, Sécurité des appareils électrodomestiques et analogues – Partie 2-14:
Règles particulières pour les machines de cuisine
CEI 60974-1, Matériel de soudage électrique – Partie 1: Sources de courant pour soudage
CEI 61000-2-2, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveaux de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d'alimentation à basse tension
CEI/TS 61000-3-4, Compatibilité électromagnétique (CEM) – Partie 3-4: Limites – Limitation
des émissions de courants harmoniques dans les réseaux basse tension pour les matériels
ayant un courant assigné supérieur à 16 A
CEI 61000-4-7, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 7: Guide général relatif aux mesures d'harmoniques et d'interharmoniques
ainsi qu'à l'appareillage de mesure applicable aux réseaux d'alimentation et aux appareils qui
y sont raccordés
3 Définitions
Pour les besoins de cette partie de la CEI 61000, les définitions suivantes s’appliquent, en
particulier le chapitre 161 de la CEI 60050.
3.1
outil portatif
outil électrique tenu à la main pendant son fonctionnement normal et utilisé pendant une
courte période uniquement (quelques minutes)
3.2
lampe
source de production de lumière
3.3
lampe à ballast incorporé
élément qui ne peut être démonté sans être endommagé définitivement, muni d'un culot et
contenant une source lumineuse et tout autre élément nécessaire à la mise en marche et au
fonctionnement stable de la source lumineuse
3.4
luminaire
appareil (différent d'une lampe) qui distribue, filtre ou transforme la lumière émise par une ou
plusieurs lampes et qui comprend toutes les pièces nécessaires pour maintenir, fixer et
protéger les lampes, et, si nécessaire, des circuits auxiliaires, ainsi que les moyens de les
relier à l'alimentation
61000-3-2 © IEC:2000+A1:2001 – 15 –

IEC 60107-1, Methods of measurement on receivers for television broadcast transmissions –
Part 1: General considerations – Measurements at radio and video frequencies

IEC 60155, Glow-starters for fluorescent lamps

IEC 60268-3, Sound system equipment – Part 3: Amplifiers

IEC 60335-2-2, Safety of household and similar electrical appliances – Part 2-2: Particular

requirements for vacuum cleaners and water suction cleaning appliances

IEC 60335-2-7, Safety of household and similar electrical appliances – Part 2-7: Particular

requirements for washing machines
IEC 60335-2-14, Safety of household and similar electrical appliances – Part 2-14: Particular
requirements for kitchen machines
IEC 60974-1, Arc welding equipment – Part 1: Welding power sources
IEC 61000-2-2, Electromagnetic compatibility (EMC) – Part 2: Environment – Section 2:
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
IEC/TS 61000-3-4, Electromagnetic compatibility (EMC) – Part 3-4: Limits – Limitation of
emission of harmonic currents in low-voltage power supply systems for equipment with rated
current greater than 16 A
IEC 61000-4-7, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 7: General guide on harmonics and interharmonics measurements and
instrumentation, for power supply systems and equipment connected thereto
3 Definitions
For the purpose of this part of IEC 61000, the following definitions apply, as well as the
definitions of IEC 60050(161).
3.1
portable tool
an electrical tool which is hand-held during normal operation and used for a short time (a few
minutes) only
3.2
lamp
a source for producing light
3.3
self-ballasted lamp
a unit which cannot be dismantled without being permanently damaged, provided with a lamp
cap and incorporating a light source and any additional element necessary for starting and
stable operation of the light source
3.4
luminaire
an apparatus (other than a lamp) which distributes, filters or transforms the light transmitted
from one or more lamps and which includes all the parts necessary for supporting, fixing and
protecting the lamps, and, where necessary, circuit auxiliaries, together with the means for
connecting them to the supply
– 16 – 61000-3-2 © CEI:2000+A1:2001

3.5
semi-luminaire
élément similaire à une lampe à ballast incorporé, mais conçu pour utiliser une source

lumineuse remplaçable et/ou un dispositif de mise en marche

3.6
ballast
dispositif raccordé entre l'alimentation et une ou plusieurs lampes à décharge qui sert
principalement à limiter le courant de la ou des lampes à la valeur requise. Il peut comprendre

des moyens permettant de transformer la tension et/ou la fréquence d'alimentation, de

corriger le facteur de puissance, et, soit seul soit combiné à un starter, d'assurer les

conditions nécessaires pour mettre la ou les lampes en marche
3.7
convertisseur abaisseur pour appareil d'éclairage
élément inséré entre l'alimentation et une ou plusieurs lampes tungstène-halogène ou autre
lampe à filament, qui sert à alimenter la ou les lampes à la tension assignée généralement à
une fréquence élevée. Cet élément peut comprendre un ou plusieurs composants séparés. Il
peut comprendre des moyens permettant de faire varier l'intensité de la lumière, de corriger le
facteur de puissance et de supprimer les parasites
3.8
élément d'éclairage
appareil d'éclairage constitué d'une lampe à ballast incorporé ou de la combinaison d'un
dispositif de commande (ballast, semi-luminaire, transformateur ou similaire) contrôlant une
ou plusieurs lampes
3.9
lampe de référence
lampe sélectionnée pour soumettre les ballasts à l'essai, qui, lorsqu'elle est associée à un
ballast de référence, possède des caractéristiques électriques qui sont proches des valeurs
demandées et données dans la fiche des caractéristiques techniques de la lampe
3.10
ballast de référence
ballast spécial de type inductif conçu pour servir d'étalon de comparaison lors des essais des
ballasts et pour la sélection des lampes de référence. Il se caractérise essentiellement par un
rapport tension/courant stable, sur lequel les variations de courant, de température et
d'environnement magnétique ont une influence relativement faible
3.11
courant d'entrée
courant directement fourni à un appareil ou à une partie d'appareil par le réseau alternatif de
distribution
3.12
facteur de puissance du circuit
le facteur de puissance du circuit est le rapport de la puissance active d'entrée mesurée au
produit de la tension efficace d'alimentation et de l'intensité efficace du courant d'alimentation
3.13
puissance active
la puissance active est égale à la valeur moyenne, sur une période, de la puissance
instantanée
[VEI 131-03-18]
NOTE La puissance active d'entrée est la puissance active qui est mesurée aux bornes d'entrée d'alimentation du
matériel soumis aux essais.
61000-3-2 © IEC:2000+A1:2001 – 17 –

3.5
semi-luminaire
a unit similar to a self-ballasted lamp but designed to utilize a replaceable light source and/or

starting device
3.6
ballast
a device connected between the supply and one or more discharge lamps which serves mainly

to limit the current of the lamp(s) to the required value. It may include means for transforming
the supply voltage and/or frequency, correcting the power factor and, either alone or in

combination with a starting device, provide the necessary conditions for starting the lamp(s)

3.7
step-down converter for lighting equipment
a unit inserted between the supply and one or more tungsten halogen or other filament lamps
which serves to supply the lamp(s) with its (their) rated voltage, generally at high frequency.
The unit may consist of one or more separate components. It may include means for dimming,
correcting the power factor and suppressing radio interference
3.8
lighting unit
lighting equipment consisting of one self-ballasted lamp or the combination of one control
device (ballast, semi-luminaire, transformer or the like) operating one or more lamps
3.9
reference lamp
a lamp selected for testing ballasts which, when associated with a reference ballast, has
electrical characteristics that are close to the objective values given in the relevant lamp
specification
3.10
reference ballast
a special inductive-type ballast designed for the purpose of providing comparison standards for
use in testing ballasts and for the selection of reference lamps. It is essentially characterized
by a stable voltage-to-current ratio, which is relatively uninfluenced by variations in current,
temperature, and the magnetic surroundings
3.11
input current
current directly supplied to an equipment or a part of equipment by the a.c. distribution system

3.12
circuit power factor
the circuit power factor is the ratio of the measured active input power to the product of the
supply voltage (r.m.s.) and the supply current (r.m.s.)
3.13
active power
the mean value, taken over one period, of the instantaneous power
[IEV 131-03-18]
NOTE The active input power is the active power measured at the input supply terminals of the equipment under
test.
– 18 – 61000-3-2 © CEI:2000+A1:2001

3.14
appareil triphasé équilibré
appareil dont les modules des courants assignés par phase ne diffèrent pas de plus de 20 %

les uns par rapport aux autres

3.15
matériel professionnel
matériel utilisé dans les échanges commerciaux, les professions ou l'industrie et qui n'est pas

destiné à être vendu au grand public. Cette appellation doit être spécifiée par le constructeur

3.16
courant harmonique total
valeur efficace totale des composantes harmoniques du courant dont les rangs vont de 2 à 40
courant harmonique total = I
∑
n
n=2
3.17
variateur de lumière incorporé
variateur de lumière, y compris le dispositif de commande pour l'utilisateur, qui est
entièrement contenu à l'intérieur de l'enveloppe d'un luminaire
3.18
courant harmonique impair partiel
valeur efficace totale des composantes harmoniques impaires du courant dont les rangs vont
de 21 à 39
courant harmonique impair partiel = I
∑
n
n=21,23
3.19
appareils d'éclairage
appareils dont une fonction principale est de produire et/ou de réguler et/ou de distribuer du
rayonnement optique au moyen de lampes à incandescence, de lampes à décharge ou de LED
Sont inclus dans les appareils d'éclairage:
– les lampes et les luminaires;
– la partie destinée à l'éclairage des appareils à fonctions multiples, lorsqu'une des
principales fonctions de ces appareils est l'éclairement lumineux;
– les ballasts indépendants pour lampes à décharge et les transformateurs indépendants
pour lampes à incandescence;
– les appareils à rayonnement ultraviolet (UV) et infrarouge (IR);
– les enseignes publicitaires lumineuses;
– les variateurs de lumière pour les lampes qui ne sont pas à incandescence.
Sont exclus des appareils d'éclairage:
– les dispositifs d'éclairage incorporés dans des équipements ayant une fonction principale
différente tels que les photocopieurs, les rétroprojecteurs et les projecteurs de diapo-
sitives, ou employés à des fins d'indicateur o
...

NORME CEI
INTERNATIONALE
IEC
61000-3-2
INTERNATIONAL
Edition 2.2
STANDARD
2004-11
Edition 2:2000 consolidée par les amendements 1:2001 et 2:2004
Edition 2:2000 consolidated with amendments 1:2001 and 2:2004
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤16 A par phase)
≤≤
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits –
Limits for harmonic current emissions
(equipment input current ≤≤≤≤16 A per phase)

Numéro de référence
Reference number
CEI/IEC 61000-3-2:2000+A1:2001+A2:2004

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
61000-3-2
INTERNATIONAL
Edition 2.2
STANDARD
2004-11
Edition 2:2000 consolidée par les amendements 1:2001 et 2:2004
Edition 2:2000 consolidated with amendments 1:2001 and 2:2004
Compatibilité électromagnétique (CEM) –
Partie 3-2:
Limites –
Limites pour les émissions de courant harmonique
(courant appelé par les appareils ≤≤16 A par phase)
≤≤
Electromagnetic compatibility (EMC) –
Part 3-2:
Limits –
Limits for harmonic current emissions
(equipment input current ≤≤≤≤16 A per phase)

 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
U
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

SOMMAIRE
AVANT-PROPOS.6

INTRODUCTION.10

1 Domaine d’application.12

2 Références normatives.12

3 Définitions.14

4 Généralités.20
5 Classification des appareils .20
6 Exigences générales.22
6.1 Principes de commande.22
6.2 Mesures des courants harmoniques .24
6.3 Appareil en rack ou en boîtier.28
7 Limites des courants harmoniques.28
7.1 Limites pour les matériels de Classe A .32
7.2 Limites pour les matériels de Classe B .32
7.3 Limites pour les matériels de Classe C.32
7.4 Limites pour les matériels de Classe D.32
Annexe A (normative) Circuit de mesure et source d'alimentation .38
A.1 Circuit d'essai.38
A.2 Source d'alimentation.38
Annexe B (normative) Exigences pour l'appareil de mesure .44
Annexe C (normative) Conditions des essais de type.46
C.1 Généralités.46
C.2 Conditions d'essai des récepteurs de télévision (TV) .46
C.3 Conditions d'essai des amplificateurs audio .48
C.4 Conditions d'essai des magnétoscopes.48
C.5 Conditions d'essais des appareils d'éclairage .48
C.6 Conditions d'essai des variateurs indépendants et intégrés pour lampes
à incandescence .50
C.7 Conditions d'essai des aspirateurs.50
C.8 Conditions d’essai des lave-linge .50

C.9 Conditions d'essai des fours à micro-ondes .52
C.10 Conditions d'essai des appareils de traitement de l'information (ATI) .52
C.11 Conditions d'essai des tables de cuisson à induction .52
C.12 Conditions d'essai pour les climatiseurs.52
C.13 Conditions d’essai des machines de cuisine telles que définies dans
la CEI 60335-2-14.54
C.14 Conditions d'essai pour les appareils de soudage à l'arc hors matériel professionnel.54
C.15 Conditions d'essai d'autres appareils .54
Bibliographie.56

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 3 –

CONTENTS
FOREWORD.7

INTRODUCTION.11

1 Scope.13

2 Normative references.13

3 Definitions.15

4 General.21
5 Classification of equipment .21
6 General requirements.23
6.1 Control methods.23
6.2 Harmonic current measurement .25
6.3 Equipment in a rack or case.29
7 Harmonic current limits .29
7.1 Limits for Class A equipment .33
7.2 Limits for Class B equipment .33
7.3 Limits for Class C equipment .33
7.4 Limits for Class D equipment .33
Annex A (normative) Measurement circuit and supply source.39
A.1 Test circuit.39
A.2 Supply source.39
Annex B (normative) Requirements for measurement equipment .45
Annex C (normative) Type test conditions.47
C.1 General.47
C.2 Test conditions for television (TV) receivers .47
C.3 Test conditions for audio amplifiers .49
C.4 Test conditions for video-cassette recorders.49
C.5 Test conditions for lighting equipment.49
C.6 Test conditions for independent and built-in incandescent lamp dimmers .51
C.7 Test conditions for vacuum cleaners.51
C.8 Test conditions for washing machines .51
C.9 Test conditions for microwave ovens .53

C.10 Test conditions for information technology equipment (ITE) .53
C.11 Test conditions for induction hobs .53
C.12 Test conditions for air conditioners .53
C.13 Test conditions for kitchen machines as defined in IEC 60335-2-14 .55
C.14 Test conditions for arc welding equipment which is not professional equipment.55
C.15 Test conditions for other equipment.55
Bibliography .57

– 4 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

Figure 1 – Organigramme pour déterminer la conformité.30

Figure A.1 – Circuit de mesure pour les appareils monophasés .40

Figure A.2 – Circuit de mesure pour les appareils triphasés.42

Tableau 1 – Limites pour les appareils de classe A.34

Tableau 2 – Limites pour les appareils de classe C.34

Tableau 3 – Limites pour les appareils de classe D.34

Tableau 4 – Période d’observation pour les essais .36

Tableau C.1 – Charge conventionnelle pour les essais des appareils de soudage à l'arc .54

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 5 –

Figure 1 – Flowchart for determining conformity .31

Figure A.1 – Measurement circuit for single-phase equipment.41

Figure A.2 – Measurement circuit for three-phase equipment.43

Table 1 – Limits for Class A equipment .35

Table 2 – Limits for Class C equipment .35

Table 3 – Limits for Class D equipment .35

Table 4 – Test observation period .37

Table C.1 – Conventional load for arc welding equipment tests.55

– 6 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤16 A par phase)

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications

référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61000-3-2 a été établie par le sous-comité 77A: Phénomènes
basse fréquence, du comité d'études 77 de la CEI: Compatibilité électromagnétique.
La présente version consolidée de la CEI 61000-3-2 est issue de la deuxième édition (2000)
[documents 77A/310/FDIS et 77A/320/RVD], de son amendement 1 (2001) [documents
77A/337/FDIS et 77A/357/RVD] et de son amendement 2 (2004) [documents 77A/465/FDIS et
77A/472/RVD].
Elle porte le numéro d’édition 2.2.

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 7 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤16 A per phase)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61000-3-2 has been prepared by sub-committee 77A: Low-frequency
phenomena, of IEC technical committee 77: Electromagnetic compatibility.
This consolidated version of IEC 61000-3-2 is based on the second edition (2000)
[documents 77A/310//FDIS and 77A/320/RVD], its amendment 1 (2001) [documents
77A/337/FDIS and 77A/357/RVD] and its amendment 2 (2004) [documents 77A/465/FDIS
and 77A/472/RVD].
It bears the edition number 2.2.

– 8 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
Les annexes A, B et C font partie intégrante de cette norme.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,

la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
61000-3-2 © IEC:2000+A1:2001+A2:2004 – 9 –

A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
Annexes A, B and C form an integral part of this standard.

The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the maintenance result date indicated on the IEC web site under

"http://webstore.iec.ch" in the data related to the specific publication. At this date, the

publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 10 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

INTRODUCTION
La CEI 61000 est publiée sous forme de plusieurs parties séparées, conformément à la

structure suivante:
Partie 1: Généralités
Considérations générales (introduction, principes fondamentaux)

Définitions, terminologie
Partie 2: Environnement
Description de l'environnement
Classification de l'environnement
Niveaux de compatibilité
Partie 3: Limites
Limites d'émission
Limites d'immunité (dans la mesure où elles ne relèvent pas des comités de produit)
Partie 4: Techniques d'essai et de mesure
Techniques de mesure
Techniques d'essai
Partie 5: Guide d'installation et d'atténuation
Guide d'installation
Méthodes et dispositifs d'atténuation
Partie 6: Normes génériques
Partie 9: Divers
Chaque partie est à son tour subdivisée en plusieurs parties, publiées soit comme Normes
internationales, soit comme spécifications techniques ou rapports techniques, dont certaines
ont déjà été publiées en tant que sections.
D’autres seront publiées sous le numéro de la partie, suivi d’un tiret et complété d’un second

chiffre identifiant la subdivision (exemple 61000-6-1).
La présente partie constitue une norme internationale qui traite des limites concernant les
émissions de courants harmoniques pour les appareils appelant un courant inférieur ou égal
à 16 A par phase.
La présente partie est une Norme de Famille de Produits.

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 11 –

INTRODUCTION
IEC 61000 is published in separate parts, according to the following structure:

Part 1: General
General considerations (introduction, fundamental principles)

Definitions, terminology
Part 2: Environment
Description levels
Classification of the environment
Compatibility levels
Part 3: Limits
Emission limits
Immunity limits (in so far as they do not fall under the responsibility of the product
committees)
Part 4: Testing and measurement techniques
Measurement techniques
Testing techniques
Part 5: Installation and mitigation guidelines
Installation guidelines
Mitigation methods and devices
Part 6: Generic standards
Part 9: Miscellaneous
Each part is further subdivided into sections which are to be published either as international
standards, technical specifications, or as technical reports.
These standards and reports will be published in chronological order and numbered
accordingly (for example, 61000-6-1).

This part is an international standard which gives emission limits for harmonic currents from
equipment having an input current up to and including 16 A per phase.
This part is a Product Family Standard.

– 12 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) –

Partie 3-2: Limites –
Limites pour les émissions de courant harmonique

(courant appelé par les appareils ≤≤≤≤16 A par phase)

1 Domaine d’application
La présente partie de la CEI 61000 traite de la limitation des courants harmoniques injectés
dans le réseau public d'alimentation.
Elle définit les limites des harmoniques du courant d'entrée qui peuvent être produits par les
matériels soumis à l'essai dans des conditions spécifiées.
Les harmoniques sont mesurés conformément aux dispositions des annexes A et B.
Cette partie de la CEI 61000 est applicable aux appareils électriques et électroniques ayant
un courant d'entrée dont la valeur est inférieure ou égale à 16 A par phase et qui sont
destinés à être raccordés à des réseaux publics de distribution à basse tension.
Les appareils de soudage à l'arc qui ne sont pas du matériel professionnel, dont le courant
d'entrée est inférieur ou égal à 16 A par phase, sont inclus dans le domaine d'application de
la présente norme.
Les appareils de soudage à l'arc destinés à un usage professionnel, tels que spécifiés dans la
CEI 60974-1, sont exclus du domaine d'application de la présente norme et peuvent être sujets
à des restrictions d'installation comme indiqué dans le rapport technique CEI 61000-3-4.
NOTE 1 Il est prévu de remplacer le rapport technique CEI 61000-3-4 par une norme internationale, la
CEI 61000-3-12 (en préparation).
Les essais effectués conformément à la présente norme sont des essais de type. Les
conditions d'essais pour des appareils particuliers sont indiquées à l'annexe C.
Pour les systèmes alimentés par des réseaux dont la tension nominale est inférieure à 220 V
(phase par rapport au neutre), les limites n'ont pas encore été envisagées.

NOTE 2 Les mots «appareil», «matériel» et «dispositif» sont utilisés dans la présente norme. Ils ont la même
signification dans le cadre de cette norme.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050(131), Vocabulaire Electrotechnique International (VEI) – Chapitre 131: Circuits
électriques et magnétique
CEI 60050(161), Vocabulaire Electrotechnique International (VEI) – Chapitre 161: Compati-
bilité électromagnétique
CEI 60065, Appareils audio, vidéo et appareils électroniques analogues – Exigences de sécurité
CEI 60107-1, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1:
Considérations générales – Mesures aux domaines radiofréquences et vidéofréquences
CEI 60155, Interrupteurs d'amorçage à lueur pour lampes à fluorescence (starters)

61000-3-2 © IEC:2000+A1:2001+A2:2004 – 13 –

ELECTROMAGNETIC COMPATIBILITY (EMC) –

Part 3-2: Limits –
Limits for harmonic current emissions

(equipment input current ≤≤≤≤16 A per phase)

1 Scope
This part of IEC 61000 deals with the limitation of harmonic currents injected into the public

supply system.
It specifies limits of harmonic components of the input current which may be produced by
equipment tested under specified conditions.
Harmonic components are measured according to annexes A and B.
This part of IEC 61000 is applicable to electrical and electronic equipment having an input
current up to and including 16 A per phase, and intended to be connected to public low-voltage
distribution systems.
Arc welding equipment which is not professional equipment, with input current up to and
including 16 A per phase, is included in this standard.
Arc welding equipment intended for professional use, as specified in IEC 60974-1, is excluded
from this standard and may be subject to installation restrictions as indicated in IEC 61000-3-4.
NOTE 1 It is intended to replace technical report IEC 61000-3-4 by an international standard, IEC 61000-3-12
(under consideration).
The tests according to this standard are type tests. Test conditions for particular equipment are
given in annex C.
For systems with nominal voltages less than 220 V (line-to-neutral), the limits have not yet
been considered.
NOTE 2 The words apparatus, appliance, device and equipment are used throughout this standard. They have the
same meaning for the purpose of this standard.
2 Normative references
The following referenced documents are indispensable for the application of this document. For

dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60050(131), International Electrotechnical Vocabulary (IEV) – Chapter 131: Electric and
magnetic circuits
IEC 60050(161), International Electrotechnical Vocabulary (IEV) – Chapter 161: Electro-
magnetic compatibility
IEC 60065, Audio, video and similar electronic apparatus – Safety requirements
IEC 60107-1, Methods of measurement on receivers for television broadcast transmissions –
Part 1: General considerations – Measurements at radio and video frequencies
IEC 60155, Glow-starters for fluorescent lamps

– 14 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

CEI 60268-3, Equipements pour systèmes électroacoustiques – Partie 3: Amplificateurs

CEI 60335-2-2, Sécurité des appareils électrodomestiques et analogues – Partie 2-2: Règles

particulières pour les aspirateurs et les appareils de nettoyage à aspiration d'eau

CEI 60335-2-7, Sécurité des appareils électrodomestiques et analogues – Partie 2-7: Règles

particulières pour les machines à laver le linge

CEI 60335-2-14, Sécurité des appareils électrodomestiques et analogues – Partie 2-14:

Règles particulières pour les machines de cuisine

CEI 60974-1, Matériel de soudage électrique – Partie 1: Sources de courant pour soudage

CEI 61000-2-2, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveaux de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d'alimentation à basse tension
CEI/TS 61000-3-4, Compatibilité électromagnétique (CEM) – Partie 3-4: Limites – Limitation
des émissions de courants harmoniques dans les réseaux basse tension pour les matériels
ayant un courant assigné supérieur à 16 A
CEI 61000-4-7, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et de
mesure – Section 7: Guide général relatif aux mesures d'harmoniques et d'interharmoniques
ainsi qu'à l'appareillage de mesure applicable aux réseaux d'alimentation et aux appareils qui
y sont raccordés
Recommandation UIT-R BT.471-1, Nomenclature et description des signaux de barre de
couleur
3 Définitions
Pour les besoins de cette partie de la CEI 61000, les définitions suivantes s’appliquent, en
particulier le chapitre 161 de la CEI 60050.
3.1
outil portatif
outil électrique tenu à la main pendant son fonctionnement normal et utilisé pendant une
courte période uniquement (quelques minutes)
3.2
lampe
source de production de lumière

3.3
lampe à ballast incorporé
élément qui ne peut être démonté sans être endommagé définitivement, muni d'un culot et
contenant une source lumineuse et tout autre élément nécessaire à la mise en marche et au
fonctionnement stable de la source lumineuse
3.4
luminaire
appareil (différent d'une lampe) qui distribue, filtre ou transforme la lumière émise par une ou
plusieurs lampes et qui comprend toutes les pièces nécessaires pour maintenir, fixer et
protéger les lampes, et, si nécessaire, des circuits auxiliaires, ainsi que les moyens de les
relier à l'alimentation
61000-3-2 © IEC:2000+A1:2001+A2:2004 – 15 –

IEC 60268-3, Sound system equipment – Part 3: Amplifiers

IEC 60335-2-2, Safety of household and similar electrical appliances – Part 2-2: Particular

requirements for vacuum cleaners and water suction cleaning appliances

IEC 60335-2-7, Safety of household and similar electrical appliances – Part 2-7: Particular

requirements for washing machines

IEC 60335-2-14, Safety of household and similar electrical appliances – Part 2-14: Particular

requirements for kitchen machines

IEC 60974-1, Arc welding equipment – Part 1: Welding power sources
IEC 61000-2-2, Electromagnetic compatibility (EMC) – Part 2: Environment – Section 2:
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
IEC/TS 61000-3-4, Electromagnetic compatibility (EMC) – Part 3-4: Limits – Limitation of
emission of harmonic currents in low-voltage power supply systems for equipment with rated
current greater than 16 A
IEC 61000-4-7, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 7: General guide on harmonics and interharmonics measurements and
instrumentation, for power supply systems and equipment connected thereto
Recommendation ITU-R BT.471-1, Nomenclature and description of colour bar signals
3 Definitions
For the purpose of this part of IEC 61000, the following definitions apply, as well as the
definitions of IEC 60050(161).
3.1
portable tool
an electrical tool which is hand-held during normal operation and used for a short time (a few
minutes) only
3.2
lamp
a source for producing light
3.3
self-ballasted lamp
a unit which cannot be dismantled without being permanently damaged, provided with a lamp
cap and incorporating a light source and any additional element necessary for starting and
stable operation of the light source
3.4
luminaire
an apparatus (other than a lamp) which distributes, filters or transforms the light transmitted
from one or more lamps and which includes all the parts necessary for supporting, fixing and
protecting the lamps, and, where necessary, circuit auxiliaries, together with the means for
connecting them to the supply
– 16 – 61000-3-2 © CEI:2000+A1:2001+A2:2004

3.5
semi-luminaire
élément similaire à une lampe à ballast incorporé, mais conçu pour utiliser une source

lumineuse remplaçable et/ou un dispositif de mise en marche

3.6
ballast
dispositif raccordé entre l'alimentation et une ou plusieurs lampes à décharge qui sert
principalement à limiter le courant de la ou des lampes à la valeur requise. Il peut comprendre

des moyens permettant de transformer la tension et/ou la fréquence d'alimentation, de

corriger le facteur de puissance, et, soit seul soit combiné à un starter, d'assurer les

conditions nécessaires pour mettre la ou les lampes en marche
3.7
convertisseur abaisseur pour appareil d'éclairage
élément inséré entre l'alimentation et une ou plusieurs lampes tungstène-halogène ou autre
lampe à filament, qui sert à alimenter la ou les lampes à la tension assignée généralement à
une fréquence élevée. Cet élément peut comprendre un ou plusieurs composants séparés. Il
peut comprendre des moyens permettant de faire varier l'intensité de la lumière, de corriger le
facteur de puissance et de supprimer les parasites
3.8
élément d'éclairage
appareil d'éclairage constitué d'une lampe à ballast incorporé ou de la combinaison d'un
dispositif de commande (ballast, semi-luminaire, transformateur ou similaire) contrôlant une
ou plusieurs lampes
3.9
lampe de référence
lampe sélectionnée pour soumettre les ballasts à l'essai, qui, lorsqu'elle est associée à un
ballast de référence, possède des caractéristiques électriques qui sont proches des valeurs
demandées et données dans la fiche des caractéristiques techniques de la lampe
3.10
ballast de référence
ballast spécial de type inductif conçu pour servir d'étalon de comparaison lors des essais des
ballasts et pour la sélection des lampes de référence. Il se caractérise essentiellement par un
rapport tension/courant stable, sur lequel les variations de courant, de température et
d'environnement magnétique ont une influence relativement faible
3.11
courant d'entrée
courant directement fourni à un appareil ou à une partie d'appareil par le réseau alternatif de
distribution
3.12
facteur de puissance du circuit
le facteur de puissance du circuit est le rapport de la puissance active d'entrée mesurée au
produit de la tension efficace d'alimentation et de l'intensité efficace du courant d'alimentation
3.13
puissance active
la puissance active est égale à la valeur moyenne, sur une période, de la puissance
instantanée
[VEI 131-03-18]
NOTE La puissance active d'entrée est la puissance active qui est mesurée aux bornes d'entrée d'alimentation du
matériel soumis aux essais.
61000-3-2 © IEC:2000+A1:2001+A2:2004 – 17 –

3.5
semi-luminaire
a unit similar to a self-ballasted lamp but designed to utilize a replaceable light source and/or

starting device
3.6
ballast
a device connected between the supply and one or more discharge lamps which serves mainly

to limit the current of the lamp(s) to the required value. It may include means for transforming
the supply voltage and/or frequency, correcting the power factor and, either alone or in

combination with a starting device, provide the necessary conditions for starting the lamp(s)

3.7
step-down converter for lighting equipment
a unit inserted between the supply and one or more tungsten halogen or other filament lamps
which serves to supply the lamp(s) with its (their) rated voltage, generally at high frequency.
The unit may consist of one or more separate components. It may include means for dimming,
correcting the power factor and suppressing radio interference
3.8
lighting unit
lighting equipment consisting of one self-ballasted lamp or the combination of one control
device (ballast, semi-luminaire, transformer or the like) operating one or more lamps
3.9
reference lamp
a lamp selected for testing ballasts which, when associated with a reference ballast, has
electrical characteristics that are close to the objective values given in the relevant lamp
specification
3.10
reference ballast
a
...
