IEC 61557-8:1997

NORME CEI
INTERNATIONALE
IEC
61557-8
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
Sécurité électrique dans les réseaux
de distribution basse tension de 1000 V c.a.
et 1500 V c.c. –
Dispositifs de contrôle, de mesure ou
de surveillance de mesures de protection –
Partie 8:
Contrôleurs d’isolement pour réseaux IT
Electrical safety in low voltage distribution
systems up to 1000 V a.c. and 1500 V d.c. –
Equipment for testing, measuring or monitoring
of protective measures –
Part 8:
Insulation monitoring devices for IT systems

Numéro de référence
Reference number
CEI/IEC 61557-8: 1997

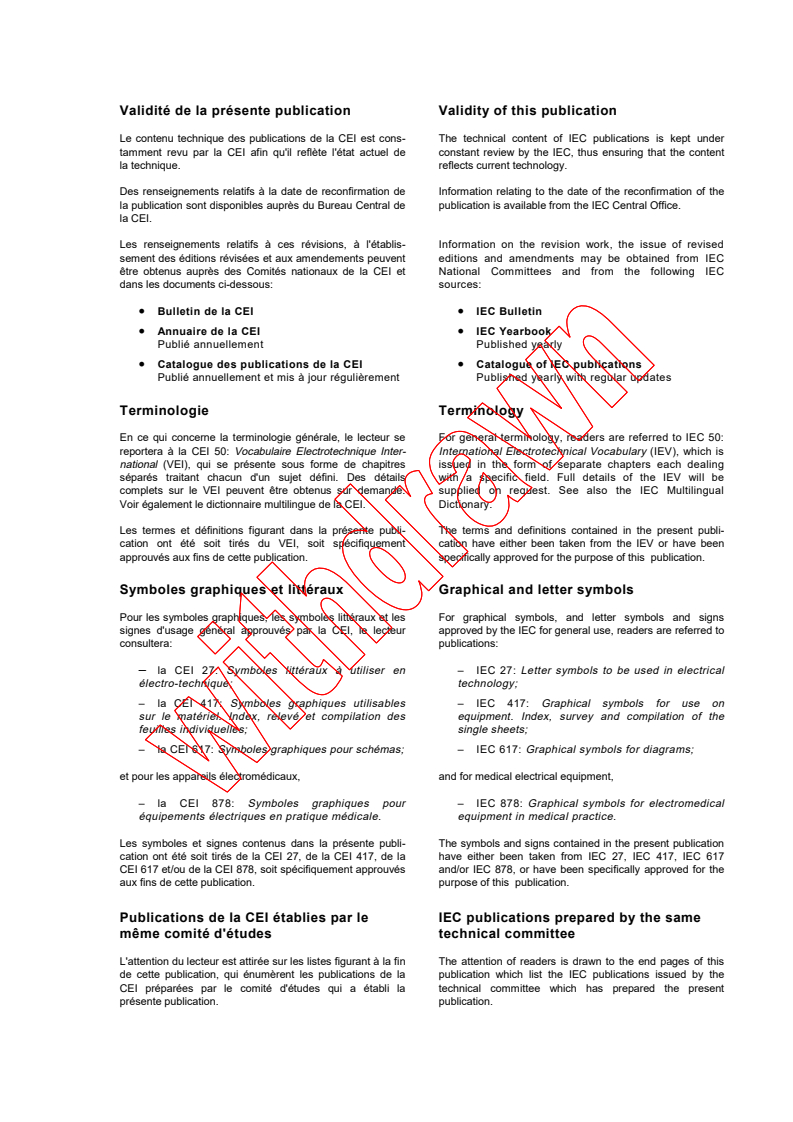

Validité de la présente publication Validity of this publication

Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under

tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content

la technique. reflects current technology.

Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the

la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.

la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised

sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC

être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC

dans les documents ci-dessous: sources:

• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 50:
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- International Electrotechnical Vocabulary (IEV), which is
national (VEI), qui se présente sous forme de chapitres issued in the form of separate chapters each dealing
séparés traitant chacun d'un sujet défini. Des détails with a specific field. Full details of the IEV will be
complets sur le VEI peuvent être obtenus sur demande. supplied on request. See also the IEC Multilingual
Voir également le dictionnaire multilingue de la CEI. Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in electrical
électro-technique; technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour schémas; – IEC 617: Graphical symbols for diagrams;
et pour les appareils électromédicaux, and for medical electrical equipment,

– la CEI 878: Symboles graphiques pour – IEC 878: Graphical symbols for electromedical
équipements électriques en pratique médicale. equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 27, de la CEI 417, de la have either been taken from IEC 27, IEC 417, IEC 617
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés and/or IEC 878, or have been specifically approved for the
aux fins de cette publication. purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
61557-8
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
Sécurité électrique dans les réseaux
de distribution basse tension de 1000 V c.a.
et 1500 V c.c. –
Dispositifs de contrôle, de mesure ou
de surveillance de mesures de protection –
Partie 8:
Contrôleurs d’isolement pour réseaux IT
Electrical safety in low voltage distribution
systems up to 1000 V a.c. and 1500 V d.c. –
Equipment for testing, measuring or monitoring
of protective measures –
Part 8:
Insulation monitoring devices for IT systems
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved

Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE L
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61557-8 © CEI: 1997

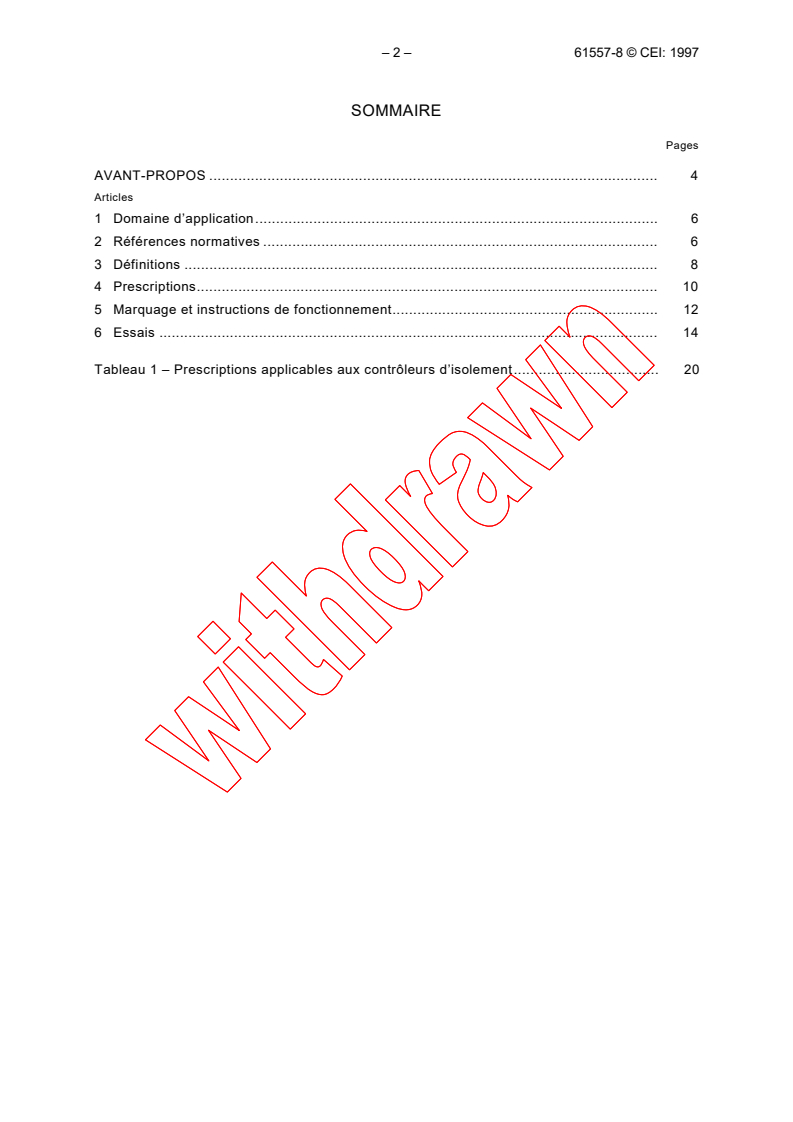

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d’application. 6

2 Références normatives . 6

3 Définitions . 8

4 Prescriptions. 10

5 Marquage et instructions de fonctionnement. 12
6 Essais . 14
Tableau 1 – Prescriptions applicables aux contrôleurs d’isolement. 20

61557-8 © IEC: 1997 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope . 7

2 Normative references. 7

3 Definitions . 9

4 Requirements . 11

5 Marking and operating instructions. 13
6 Tests .15
Table 1 – Requirements applicable to insulation monitoring devices. 21

– 4 – 61557-8 © CEI: 1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––
SÉCURITÉ ÉLECTRIQUE DANS LES RÉSEAUX DE DISTRIBUTION

BASSE TENSION DE 1000 V c.a. ET 1500 V c.c. –

Dispositifs de contrôle, de mesure ou de surveillance

de mesures de protection –
Partie 8: Contrôleurs d’isolement pour réseaux IT

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61557-8 a été établie par le comité d'études 85 de la CEI:
Appareillage de mesure des grandeurs électromagnétiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
85/96/FDIS 85/130/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
La présente partie de la CEI 1557 doit être utilisée conjointement avec la partie 1.

61557-8 © IEC: 1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––
ELECTRICAL SAFETY IN LOW VOLTAGE DISTRIBUTION SYSTEMS

UP TO 1000 V a.c. AND 1500 V d.c. –

Equipment for testing, measuring or monitoring

of protective measures –
Part 8: Insulation monitoring devices for IT systems

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61557-8 has been prepared by IEC technical committee 85:
Measuring equipment for electromagnetic quantities.
The text of this standard is based on the following documents:
FDIS Report on voting
85/96/FDIS 85/130/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This part of IEC 1557 shall be used in conjunction with part 1.

– 6 – 61557-8 © CEI: 1997
SÉCURITÉ ÉLECTRIQUE DANS LES RÉSEAUX DE DISTRIBUTION

BASSE TENSION DE 1000 V c.a. ET 1500 V c.c. –

Dispositifs de contrôle, de mesure ou de surveillance

de mesures de protection –
Partie 8: Contrôleurs d’isolement pour réseaux IT

1 Domaine d’application
La présente partie de la CEI 1557 définit les prescriptions particulières pour des contrôleurs

d’isolement destinés à surveiller en permanence, indépendamment du principe de mesure, la
résistance d’isolement par rapport à la terre de réseaux IT c.a. non mis à la terre, ou de
réseaux IT c.a. comprenant des circuits à courant continu reliés galvaniquement dont les
tensions nominales sont au plus égales à 1000 V c.a., ainsi que des réseaux IT c.c. dont les
tensions nominales sont au plus égales à 1500 V c.c.
NOTES
1 Les réseaux IT sont décrits entre autres dans la CEI 364-4-41. Dans la mesure où, pour le choix des
appareils, des indications supplémentaires sont données dans d’autres normes, celles-ci doivent être prises en
compte.
2 L’utilisation de contrôleurs d’isolement dans des réseaux IT est spécifiée par diverses normes. Ces
appareils ont pour fonction de signaler une chute de la résistance d’isolement en dessous de la limite minimale.
3 Les contrôleurs d’isolement conformes à cette partie de la CEI 1557 peuvent également être utilisés dans
des installations électriques hors tension.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 1557. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la CEI
sont invitées à rechercher la possibilité d’appliquer l’édition la plus récente du document
normatif indiqué ci-après. Les membres de la CEI et de l’ISO possèdent le registre des normes
internationales en vigueur.
CEI 255-0-20 (à publier)
CEI 255-5: 1977, Relais électriques – Partie 5: Essais d’isolement des relais électriques
CEI 255-6: 1988, Relais électriques – Partie 6: Relais de mesure et dispositifs de protection
CEI 364-4-41: 1992, Installations électriques des bâtiments – Partie 4: Protection pour assurer

la sécurité – Chapitre 41: Protection contre les chocs électriques
CEI 664-1: 1992, Coordination de l’isolement des matériels dans les systèmes (réseaux) à
basse tension – Partie 1: Principes, prescriptions et essais
CEI 721-3-0: 1984, Classification des conditions d’environnement – Partie 3: Classification des
groupements des agents d’environnement et de leurs sévérités – Introduction
CEI 721-3-1: 1997, Classification des conditions d’environnement – Partie 3: Classification des
groupements des agents d’environnement et de leurs sévérités – Section 1: Stockage
CEI 721-3-2: 1997, Classification des conditions d’environnement – Partie 3: Classification des
groupements des agents d’environnement et de leurs sévérités – Section 2: Transport

61557-8 © IEC: 1997 – 7 –
ELECTRICAL SAFETY IN LOW-VOLTAGE DISTRIBUTION SYSTEMS

UP TO 1000 V a.c. AND 1500 V d.c. –

Equipment for testing, measuring or monitoring

of protective measures –
Part 8: Insulation monitoring devices for IT systems

1 Scope
This part of IEC 1557 specifies the requirements for insulation monitoring devices which

permanently monitor the insulation resistance to earth of unearthed IT a.c. systems, for IT a.c.
systems with galvanically connected d.c. circuits having nominal voltages up to 1000 V a.c., as
well as of unearthed IT d.c. systems with voltages up to 1500 V d.c. independent from the
method of measuring.
NOTES
1 IT systems are described in IEC 364-4-41 amongst other literature. Additional data for a selection of devices
in other standards is to be noted.
2 Various standards specify the use of insulation monitoring devices on IT systems. In such cases, the
objective of the equipment is to signal a drop in insulation resistance below a minimum limit.
3 Insulation monitoring devices according to this part of IEC 1557 may also be used for de-energized electrical
systems.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 1557. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 1557 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 255-0-20 (to be published)
IEC 255-5: 1977, Electrical relays – Part 5: Insulation tests for electrical relays
IEC 255-6: 1988, Electrical relays – Part 6: Measuring relays and protection equipment
IEC 364-4-41: 1992, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 41: Protection against electric shock

IEC 664-1: 1992, Insulation co-ordination for equipment within low-voltage systems – Part 1:
Principles, requirements and tests
IEC 721-3-0: 1984, Classification of environmental conditions – Part 3: Classification of groups
of environmental parameters and their severities – Introduction
IEC 721-3-1: 1997, Part 3: Classification of environmental conditions – Classification of groups
of environmental parameters and their severities – Section 1: Storage
IEC 721-3-2: 1997, Part 3: Classification of environmental conditions – Classification of groups
of environmental parameters and their severities – Section 2: Transportation

– 8 – 61557-8 © CEI: 1997
CEI 721-3-3: 1997, Classification des conditions d’environnement – Partie 3: Classification des

groupements des agents d’environnement et de leurs sévérités – Section 3: Utilisation à poste

fixe, protégé contre les intempéries

CEI 1010-1: 1990, Règles de sécurité pour appareils électriques de mesure, de régulation et
de laboratoire – Partie 1: Prescriptions générales

CEI 1140: 1992, Protection contre les chocs électriques – Aspects communs pour les

installations et les matériels

CEI 1325-10 (à publier)
CEI 1326-1: 1996, Prescriptions relatives à la CEM pour les matériels électriques de mesure,

de commande et de laboratoire – Partie 1: Prescriptions générales
CEI 1557-1: 1997, Sécurité électrique dans les réseaux de distribution basse tension de 1000
V c.a. et 1500 V c.c. – Dispositifs de contrôle, de mesure ou de surveillance de mesures de
protection – Partie 1: Prescriptions générales
3 Définitions
Pour les besoins de la présente partie de la CEI 1557, les définitions données dans la
CEI 1557-1 et les définitions suivantes s’appliquent.
3.1 tension c.c. extérieure (U ): Tension c.c. qui apparaît dans des réseaux de distribution
fg
c.a. entre les conducteurs c.a. et la terre (dérivée des parties c.c.).
3.2 résistance d’isolement (R ): Résistance par rapport à la terre du réseau de distribution
F
surveillé y compris celle de tous les appareils qui sont connectés au réseau de distribution.
3.3 valeur seuil de référence (R ): Valeur de la résistance d’isolement qui est préréglée
an
ou ajustable sur l’appareil et qui est surveillée si la résistance d’isolement descend en dessous
de cette limite.
3.4 valeur seuil (R ): Valeur de la résistance d’isolement à laquelle l’appareil réagit dans
a
des conditions données.
3.5 erreur relative de la valeur seuil (A): Valeur seuil de laquelle est soustraite la valeur seuil
de référence, divisée par la valeur seuil de référence, multipliée par cent et donnée en
pourcentage.
RR−
aan
A= ×100 %
R
an
3.6 capacité de fuite au réseau de distribution (C ): Valeur maximale admissible de la
e
capacité totale par rapport à la terre du réseau à surveiller et de tous les matériels connectés,
jusqu’à laquelle le contrôleur d’isolement peut travailler conformément aux caractéristiques
indiquées.
3.7 tension assignée de contact: Tension pour laquelle, dans des conditions données, un
contact de relais est assigné à ouvrir et à fermer.
3.8 temps de réponse (t ): Temps nécessaire à un contrôleur d’isolement pour réagir dans
an
les conditions prescrites en 6.1.2.
3.9 tension de mesure (U ): Tension qui existe aux bornes de mesure pendant la mesure.
m
NOTE – Dans un réseau de distribution hors tension et dépourvu de défaut, il s’agit de la tension qui se trouve
entre les bornes du réseau de distribution à surveiller et les bornes du conducteur de protection.

61557-8 © IEC: 1997 – 9 –
IEC 721-3-3: 1997, Part 3: Classification of environmental conditions – Classification of groups

of environmental parameters and their severities – Section 3: Stationary use at

weatherprotected locations
IEC 1010-1: 1990, Safety requirements for electrical equipment for measurement, control, and

laboratory use – Part 1: General requirements

IEC 1140: 1992, Protection against electric shock – Common aspects for installation and equipment

IEC 1325-10 (to be published)
IEC 1326-1: 1996,
EMC requirements for electrical equipment for measurement, control and

laboratory use – Part 1: General requirements
IEC 1557-1: 1997, Electrical safety in low voltage distribution systems up to 1000 V a.c. and
1500 V d.c. – Equipment for testing, measuring or monitoring of protective measures – Part 1:
General requirements
3 Definitions
For the purposes of this part of IEC 1557, the definitions given in IEC 1557-1 and the following
definitions apply.
3.1 extraneous d.c. voltage (U ): A d.c. voltage occurring in a.c. systems between the a.c.
fg
conductors and earth (derived from d.c. parts).
3.2 insulation resistance (R ): Resistance in the system being monitored, including the
F
resistance of all the connected appliances to earth.
3.3 specified response value (R ): Value of the insulation resistance, permanently set or
an
adjustable, on the device and monitored if the insulation resistance falls below this limit.
3.4 response value (R ): Value of the insulation resistance at which the device responds
a
under specified conditions.
3.5 relative (percentage) error (A): Response value minus the specified response value,
divided by the specified response value, multiplied by 100 and stated as a percentage.
RR−
aan
A= × 100 %
R
an
3.6 system leakage capacitance (C ): Maximum permissible value of the total capacitance
e
to earth of the system to be monitored, including any connected appliances, up to which value
the insulation monitoring device can work as specified.
3.7 rated contact voltage: Voltage for which a relay contact is rated to open and close
under specified conditions.
3.8 response time (t ): Time required by an insulation monitoring device to respond under
an
the conditions specified in 6.1.2.
3.9 measuring voltage (U ): Voltage present at the measuring terminals during the
m
measurement.
NOTE – In a fault-free and de-energized system, this represents the voltage present between the terminals of
the system to be monitored and the terminals of the protective conductor.

– 10 – 61557-8 © CEI: 1997
3.10 courant de mesure (I ): Courant maximal qui peut circuler entre le réseau de
m
distribution et la terre, il est limité par la résistance interne R du générateur de tension du
i
contrôleur d’isolement.
3.11 impédance interne (Z ): Impédance totale interne du contrôleur d’isolement qui existe
i
entre les bornes du réseau de distribution à surveiller et la terre, cette mesure est réalisée à la
fréquence nominale.
3.12 résistance interne c.c. (R ): Résistance du contrôleur d’isolement entre les bornes du
i
réseau de distribution à surveiller et la terre.

4 Prescriptions
Les prescriptions suivantes ainsi que celles énoncées dans la CEI 1557-1 s’appliquent.
4.1 Les contrôleurs d’isolement doivent être en mesure de surveiller, en fonction de leur
principe de mesure, tant des détériorations symétriques qu’asymétriques de l’isolement.
NOTES
1 Une détérioration symétrique de l’isolement survient lorsque la résistance d’isolement de tous les
conducteurs du réseau de distribution surveillé diminue (à peu près) de la même façon. Une détérioration
asymétrique de l’isolement survient lorsque, par exemple, la résistance d’isolement d’un conducteur diminue
considérablement plus que celle de l’autre ou des autres conducteur(s).
2 Les relais dits de défauts à la terre et utilisant comme seul critère de mesure une tension asymétrique
(tension de déplacement) ne sont pas considérés comme des contrôleurs d’isolement au sens de cette partie de
la CEI 1557.
3 Dans des conditions particulières du réseau de distribution, la combinaison de plusieurs principes de
mesure peut être nécessaire pour remplir la fonction de surveillance y compris celle d’une surveillance
asymétrique.
4.2 Les contrôleurs d’isolement doivent être conformes à la CEI 255-6, dans la mesure où le
tableau 1 et les paragraphes suivants n’établissent pas de prescriptions supplémentaires.
4.3 Les contrôleurs d’isolement doivent comporter un dispositif de contrôle ou être conçus de
telle sorte qu’un dispositif de contrôle puisse leur être connecté, afin qu’il soit possible de
vérifier le bon fonctionnement de l’appareil. Le réseau de distribution ne doit pas être relié
directement à la terre et le dispositif ne doit subir aucun dommage. Cet essai ne sert pas à la
vérification de la valeur de seuil.
4.4 Contrairement aux indications données dans la CEI 1557-1, les contrôleurs d’isolement
doivent être traités comme des appareils appartenant à la classe de protection I.
4.5 Des mesures appropriées doivent être prises afin d’éviter des modifications involontaires
d’un réglage lorsque la valeur de seuil de référence
R du contrôleur d’isolement est réglable.
an
NOTE – Les normes relatives aux règles d’installations électriques prescrivent la valeur la plus basse qui est
admissible lorsque les appareils ont une valeur de seuil de référence réglable.

4.6 Les contrôleurs d’isolement doivent comporter un dispositif de signalisation optique ou
être conçus de telle sorte qu’un tel dispositif puisse y être connecté. Ce dispositif permettra
d’identifier le moment où l’appareil réagit. Il ne doit pas pouvoir être déconnecté. Des
dispositifs d’alarme acoustiques incorporés ou qui peuvent être connectés de l’extérieur
doivent pouvoir être remis à zéro mais ne doivent pas pouvoir être déconnectés. Après
l’élimination de la perturbation et une éventuelle remise à zéro de l’appareil, le signal
acoustique doit fonctionner si une nouvelle perturbation survient.
NOTE – L’affichage de la valeur de la résistance d’isolement par un appareil de mesure ne suffit pas à lui seul
comme dispositif de signalisation optique.
4.7 Pour les contrôleurs d’isolement, l’erreur maximale de fonctionnement correspond à
l’erreur relative (pourcentage). L’erreur et ses limites sont précisées dans le tableau 1.

61557-8 © IEC: 1997 – 11 –
3.10 measuring current (I ): Maximum current that can flow between the system and earth,
m
limited by the internal resistance R from the measuring voltage source of the insulation
i
monitoring device.
3.11 internal impedance (Z ): Total impedance of the insulation monitoring device between
i
the terminals to the system being monitored and earth, measured at the nominal frequency.

3.12 internal d.c. resistance (R ): Resistance of the insulation monitoring device between the
i
terminals to the system being monitored and earth.

4 Requirements
The following requirements as well as those given in IEC 1557-1 shall apply.
4.1 Insulation monitoring devices shall be capable of monitoring symmetrical as well as
asymmetrical insulation deteriorations according to the stipulated measuring principle.
NOTES
1 A symmetrical insulation deterioration occurs when the insulation resistance of all conductors in the system
to be monitored decreases (approximately) similarly. An asymmetrical insulation deterioration occurs when the
insulation resistance of, for example, one conductor decreases substantially more than that of the other
conductor(s).
2 So-called earth fault relays using a voltage asymmetry (voltage shift) in the presence of an earth fault as the
only measurement criterion, are not insulation monitoring devices in the interpretation of this part of IEC 1557.
3 A combination of several measurement methods, including asymmetry monitoring, may become necessary
for fulfilling the task of monitoring under special conditions on the system.
4.2 Insulation monitoring devices shall comply with IEC 255-6, provided nothing in addition is
specified in table 1 or in the following paragraphs.
4.3 Insulation monitoring devices shall comprise a test device, or be provided with means for
the connection of a test facility, for detecting whether the insulation monitoring device is
capable of fulfilling its functions. The system to be monitored shall not be directly earthed and
the devices shall not suffer damage. This test is not intended for checking the response value.
4.4 Contrary to IEC 1557-1, insulation monitoring devices shall be treated like protective
earthed equipment (protection class I).
4.5 When the specified response value R of the insulation monitoring device is adjustable,
an
unintentional changes of the setting shall be prevented by suitable means.
NOTE – Standards for the installation of electrical systems state the lowest value that is permissible as a
setting on insulation monitoring devices with variable response values.

4.6 Insulation monitoring devices shall comprise a visual warning device or be provided with
the facility for connecting such a device which indicates its operation. This device shall not be
provided with means for being switched off. Built-in or externally connectable audible signalling
devices may be fitted with a resetting facility, but shall not be provided with means for switching
them off. Sending of an audible signal in the case of a newly occurring fault, following a fault
that has been cleared and after the devices may have been reset, shall be ensured.
NOTE – An indication of the value of the insulation resistance by means of a measuring facility is, in itself, not
sufficient as a facility for visual signalling.
4.7 The maximum operating error of insulation monitoring devices is expressed by relative
(percentage) error. The error and its limits are listed in table 1.

– 12 – 61557-8 © CEI: 1997
4.8 Si des contrôleurs d’isolement comprennent des dispositifs destinés à l’affichage de la

résistance d’isolement, il convient que le constructeur précise l’erreur de fonctionnement de

l’affichage dans des conditions d’utilisation normales.

4.9 Les contrôleurs d’isolement doivent avoir, entre les circuits de courant isolés galvaniquement

et guidés vers l’extérieur et entre ces circuits et des parties conductrices accessibles, des

lignes de fuite et des distances d’isolement conformes à la CEI 664-1 et ce pour:

– la catégorie de surcharge III;

– le degré de pollution 3.
4.10 Si différentes tensions sont utilisées dans un contrôleur d’isolement (par exemple U , U ),
v n
cet appareil doit être conçu pour la tension la plus élevée et la tension d’essai doit être choisie

dans la série B (voir également CEI 255-5).
4.11 Une répartition en circuits à tensions nominales d’isolement différentes est admise dans
le cas de combinaisons d’appareils (par exemple pour des réseaux à tensions nominales
supérieures à 1000 V c.a. et 1500 V c.c.) si la liaison électrique IT est réalisée au moyen d’un
réducteur de tension ohmique, capacitif ou inductif et si, en cas de défaut, la persistance de
tensions de contact élevées et de courants inadmissibles par rapport à la terre peut être évitée
par une conception appropriée. Cette conception appropriée peut être réalisée par exemple
avec des réducteurs de tension fiables supplémentaires ou en doublant les résistances
(impédance de protection) à l’intérieur du réducteur de tension. (Voir la CEI 1140.)
4.12 Les contrôleurs d’isolement doivent être conformes aux prescriptions relatives à la
1)
compatibilité électromagnétique (CEM) selon la CEI 1326-1 et la future CEI 1326-10
niveau
d’acceptation A.
4.13 D’autres prescriptions relatives aux contrôleurs d’isolement sont mentionnées dans le
tableau 1.
5 Marquage et instructions de fonctionnement
5.1 Marquage
Outre le marquage défini dans la CEI 1557-1, les appareils de mesure doivent porter les
informations suivantes.
5.1.1 Type de l’appareil ainsi que la plaque d’origine ou le nom du constructeur.
5.1.2 Type du réseau IT à surveiller.
5.1.3 Schéma de câblage ou numéro du schéma de câblage ou numéro des instructions de
fonctionnement.
5.1.4 Tension nominale du réseau U , ou domaine de la tension nominale.
n
5.1.5 Valeur nominale de la tension d’alimentation U .
v
5.1.6 Fréquence de la tension d’alimentation si elle est différente de 50 Hz.
5.1.7 Valeur seuil de référence R ou la valeur seuil minimale ou maximale R et, le cas
an an
échéant, le domaine des valeurs seuil de référence dans lequel apparaît une erreur relative
plus importante (en pourcentage) que celles spécifiées dans le tableau 1.
–––––––––
1)
Document 65A/190/CDV: Prescriptions relatives à la CEM pour les matériels électriques de mesure, de régulation
et de laboratoire – Partie 10: Prescriptions particulières pour les matériels utilisés à proximité ou en lien avec un
processus industriel (A l’étude)

61557-8 © IEC: 1997 – 13 –
4.8 When insulation monitoring devices include facilities for indicating the insulation

resistance, the error of these facilities under nominal operating conditions should be stated by

the manufacturer.
4.9 Insulation monitoring devices shall have minimum clearances and creepage distances in

accordance with IEC 664-1 between insulated circuits brought to the outside, as well as

between these circuits and conductive parts accessible to touch, and this for:

– installation category III;
– pollution degree 3.
4.10 Where different voltages are used by an insulation monitoring device (e.g. U , U ) the
v n
device shall be designed, for the highest voltage, and the test voltage shall be chosen in

accordance with series B (see also IEC 255-5).
4.11 A division into circuits with different nominal insulation voltages is permissible in device
combinations (e.g. for IT systems with nominal voltages higher than 1000 V a.c. and 1500 V
d.c.) when the electrical connection is made via resistive, capacitive or inductive voltage
dividers and if, in the case of a fault, the occurrence of inadmissibly high touch voltages or
inadmissibly high currents to earth are prevented by circuit design features. Such circuit design
features (see future IEC 1140) can be, for example, additionally provided in the form of reliable
voltage dividers or a duplication of the resistors (safety impedance) in the voltage divider.
4.12 Insulation monitoring devices shall comply with the requirements for electromagnetic
1)
compatibility (EMC) in accordance with IEC 1326-1 and IEC 1326-10 acceptance level A.
4.13 Additional requirements for insulation monitoring devices are listed in table 1.
5 Marking and operating instructions
5.1 Marking
In addition to the marking in accordance with IEC 1557-1, the following information shall be
provided on the insulation monitoring device.
5.1.1 Type of device as well as mark of origin or name of the manufacturer.
5.1.2 Type of IT system to be monitored.
5.1.3 Wiring diagram or number of the wiring diagram or number of the operating
instructions.
5.1.4 Nominal system voltage U or range of the nominal voltage.
n
5.1.5 Nominal value of the supply voltage U .
v
5.1.6 Frequency of the supply voltage, if different from 50 Hz.
5.1.7 Specified response value R or minimum and maximum response value R and, if
an an
applicable, the range of specified response values where the relative (percentage) error is
higher than that listed in table 1.
––––––––
)
Document 65A/190/CDV: EMC requirements for electrical equipment for measurement, control and laboratory use –
Part 10: Particular requirements for equipment used in close proximity or in direct contact with an industrial process
(Under consideration)
– 14 – 61557-8 © CEI: 1997
5.1.8 Obligatoire à l’extérieur et, si nécessaire, à l’intérieur de l’appareil: le numéro de série,

l’année de fabrication ou la désignation du type.

Les données de 5.1.1 doivent obligatoirement être portées sur le contrôleur d’isolement de
façon indélébile, de telle manière qu’elles restent lisibles, après l’installation de l’appareil.

5.2 Instructions de fonctionnement

Outre les indications spécifées dans la CEI 1557-1, les instructions de fonctionnement doivent

fournir les informations suivantes:

5.2.1 Impédance interne Z du circuit de mesure en fonction de la fréquence nominale.
i
5.2.2 Résistance interne R en c.c., du circuit de mesure.
i
5.2.3 Valeur de crête de la tension de mesure U conformément au tableau 1, en cas d’une
m
alimentation par la valeur nominale de la tension d’alimentation U .
v
5.2.4 Valeur maximale du courant de mesure I conformément au tableau 1, lorsque les
m
bornes sont court-circuitées.
5.2.5 Pouvoir de coupure des éléments de contact intégrés.
5.2.6 Indication portant sur le fait que les contrôleurs d’isolement ne doivent pas être montés
en parallèle (par exemple dans le cas de couplage de réseaux de distribution).
5.2.7 Schéma de câblage si celui-ci n’est pas indiqué sur les appareils conformément à 5.1.3.
5.2.8 Indication relative à l’influence des capacités de fuite du réseau de distribution C , et
e
leur valeur maximale admissible.
5.2.9 Indication relative à la zone de tension lors d’une alimentation par le réseau de
distribution à surveiller.
5.2.10 Tension c.c. extérieure (U ) dont la polarité est indifférente, qui peut être appliquée
fg
constamment au contrôleur d’isolement sans que celui-ci soit endommagé.
5.2.11 Tension d’essai/degré de sévérité pour des essais de tension/et des essais de
compatibilité électromagnétique ou indication des conditions dans lesquelles les essais doivent
être réalisés.
6 Essais
Outre les essais indiqués dans la CEI 1557-1 et ceux prescrits par la CEI 255-6 les essais
suivants devront être effectués.

6.1 Essais de type
Les essais de type doivent être effectués comme le prescrivent 6.1.1 à 6.1.5.
6.1.1 Valeurs seuil
Les dispositifs de mesure utilisés pour effectuer l’essai doivent pouvoir s’adapter à une variation
lente, continue ou une variation fine par pas de la résistance d’isolement simulée ainsi qu’une
connexion parallèle supplémentaire des capacités de fuite au réseau de distribution. Pour réaliser
la simulation des capacités de fuite, il faut prévoir des condensateurs dont la résistance
d’isolement est d’au moins cent fois la valeur seuil de référence et dont la limite de la tolérance
est de 10 % au maximum. Lors de l’essai, la valeur initialement élevée de la résistance d’essai
doit être progressivement réduite pendant que l’on surveille le fonctionnement du contrôleur
d’isolement. Lors de la détermination de la valeur seuil, il faut prendre en compte les résistances
d’isolement et les propres capacités de fuite du dispositif de contrôle.

61557-8 © IEC: 1997 – 15 –
5.1.8 Mandatory on the outside and, if necessary, inside the device: serial number, year of

manufacture or type designation.

The data given in 5.1.1 shall be indelibly marked on the insulation monitoring device in such a

manner that they remain legible after installation of the device.

5.2 Operating instructions
The operating instructions shall state the following in addition to the statements given in
IEC 1557-1.
5.2.1 Internal impedance Z of the measuring circuit as a function of the nominal frequency.
i
5.2.2 Internal d.c. resistance R of the measuring circuit.
i
5.2.3 Peak value of the measuring voltage U in accordance with table 1 when fed with the
m
nominal value of the supply voltage U .
v
5.2.4 Maximum value of the measuring current I in accordance with table 1 when the
m
terminals are short-circuited.
5.2.5 Switching capacity of built-in switching elements.
5.2.6 Information that insulation monitoring devices shall not be connected in parallel (e.g.
when systems are coupled).
5.2.7 Wiring diagram when this is not marked on the devices in accordance with subsection 5.1.3.
5.2.8 Information relating to the effect of the system leakage capacitances C , and their
e
permissible maximum value.
5.2.9 Information relating to the voltage range when the supply is derived from the system to
be monitored.
5.2.10 Extraneous d.c. voltage (U ) of any polarity that can be applied continuously to the
fg
insulation monitoring device without damaging it.
5.2.11 Test voltage/severity degree for voltage/EMC tests or a statement of the test conditions.
6 Tests
The following tests in addition to those given in IEC 1557-1 and the tests in accordance with
IEC 255-6 shall be executed.
6.1 Type tests
Type tests shall be executed in accordance with 6.1.1 to 6.1.5.
6.1.1 Response values
The measuring devices for the tests shall be able to accommodate slow continuous or fine step
changes in the simulated insulation resistance as well as an additional parallel connection of
leakage capacitances. Capacitors with an insulation resistance of at least one hundred times
the specified response value and a tolerance limit of 10 % maxim
...
