IEC 61008-1:1996

NORME
CEI
INTERNATIONALE
IEC
1008-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1996-12
Interrupteurs automatiques à courant différentiel
résiduel pour usages domestiques et analogues
sans dispositif de protection contre les
surintensités incorporé (ID) –
Partie 1:
Règles générales
Residual current operated circuit-breakers
without integral overcurrent protection
for household and similar uses (RCCBs) –
Part 1:
General rules
Numéro de référence
Reference number
CEI/IEC 1008-1: 1996

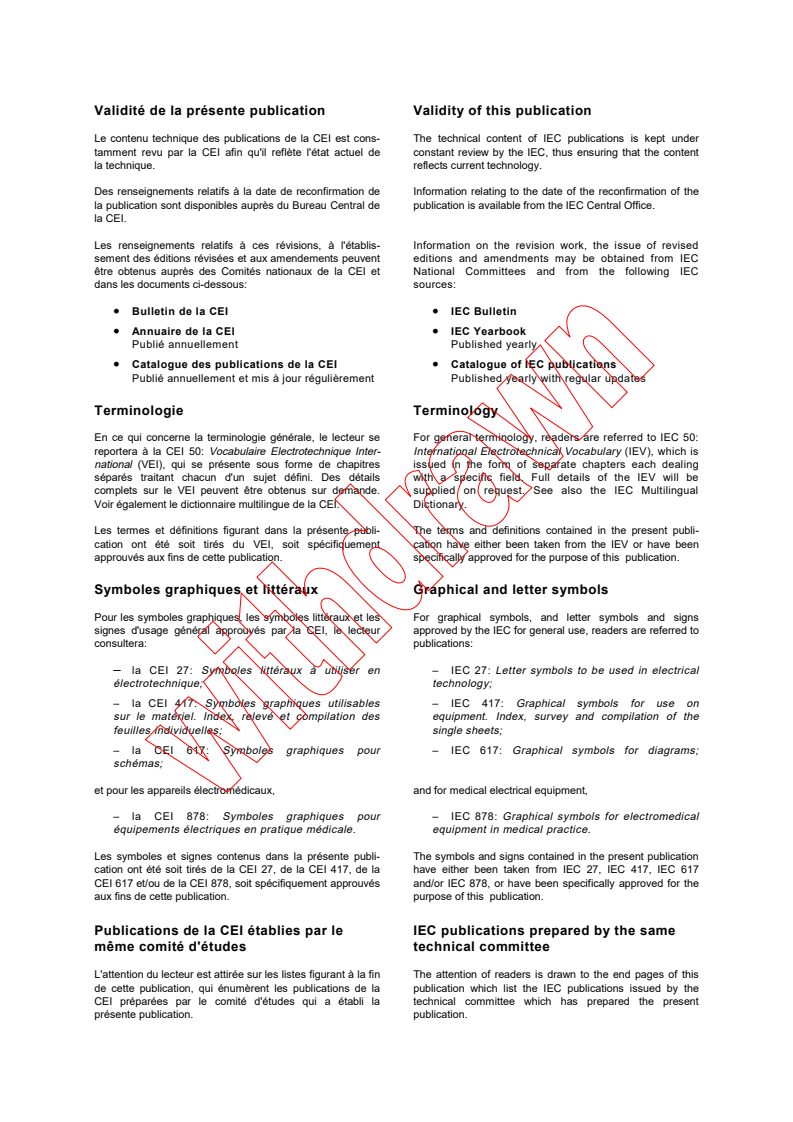

Validité de la présente publication Validity of this publication

Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under

tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content

la technique. reflects current technology.

Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the

la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.

la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised

sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC

être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC

dans les documents ci-dessous: sources:

• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 50:
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- International Electrotechnical Vocabulary (IEV), which is
national (VEI), qui se présente sous forme de chapitres issued in the form of separate chapters each dealing
séparés traitant chacun d'un sujet défini. Des détails with a specific field. Full details of the IEV will be
complets sur le VEI peuvent être obtenus sur demande. supplied on request. See also the IEC Multilingual
Voir également le dictionnaire multilingue de la CEI. Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in electrical
électrotechnique; technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour – IEC 617: Graphical symbols for diagrams;
schémas;
et pour les appareils électromédicaux, and for medical electrical equipment,
– la CEI 878: Symboles graphiques pour – IEC 878: Graphical symbols for electromedical
équipements électriques en pratique médicale. equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 27, de la CEI 417, de la have either been taken from IEC 27, IEC 417, IEC 617
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés and/or IEC 878, or have been specifically approved for the
aux fins de cette publication. purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
1008-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1996-12
Interrupteurs automatiques à courant différentiel
résiduel pour usages domestiques et analogues
sans dispositif de protection contre les
surintensités incorporé (ID) –
Partie 1:
Règles générales
Residual current operated circuit-breakers
without integral overcurrent protection
for household and similar uses (RCCBs) –
Part 1:
General rules
 CEI 1996  Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized
utilisée sous quelque forme que ce soit et par aucun procédé, in any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission
microfilms, sans l'accord écrit de l'éditeur. in writing from the publisher
Bureau central de la Commission Electrotechnique Internationale 3, rue de Varembé Genève, Suisse
CODE PRIX
Commission Electrotechnique Internationale
XF
International Electrotechnical Commission PRICE CODE
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 1008-1 © CEI:1996

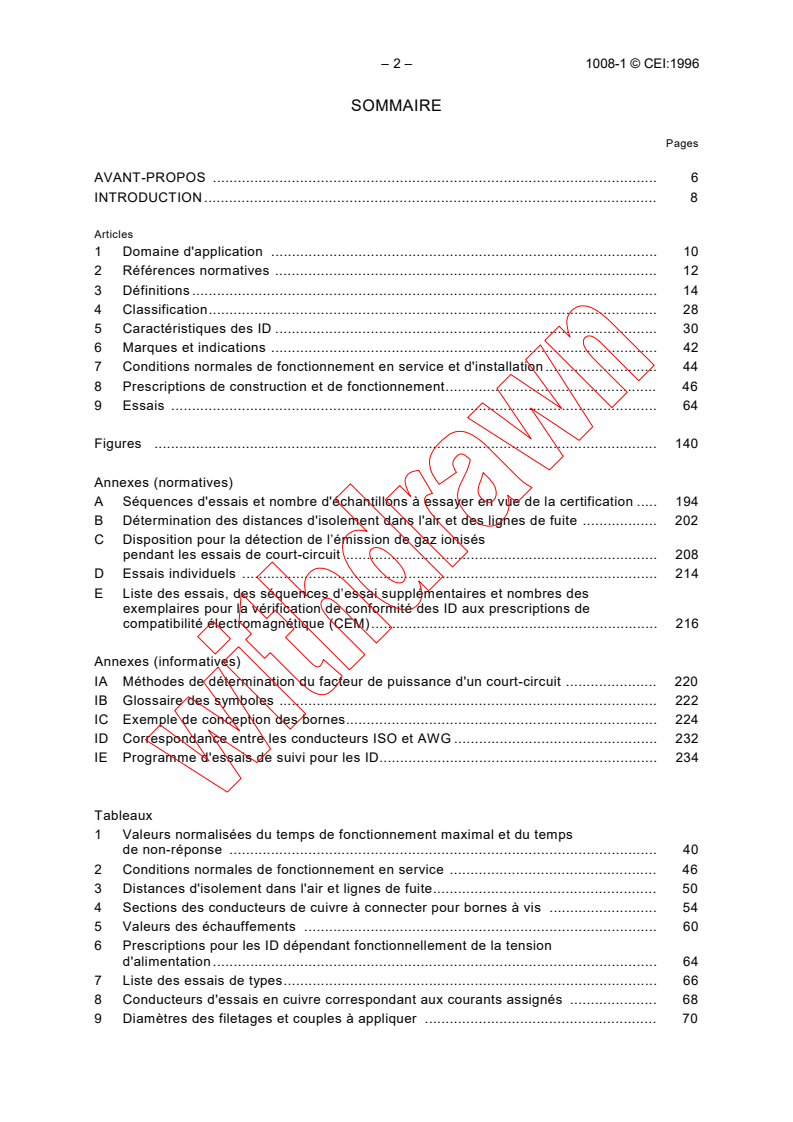

SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION. 8

Articles
1 Domaine d'application . 10

2 Références normatives . 12

3 Définitions . 14

4 Classification. 28
5 Caractéristiques des ID . 30
6 Marques et indications . 42
7 Conditions normales de fonctionnement en service et d'installation . 44
8 Prescriptions de construction et de fonctionnement. 46
9 Essais . 64
Figures . 140
Annexes (normatives)
A Séquences d'essais et nombre d'échantillons à essayer en vue de la certification . 194
B Détermination des distances d'isolement dans l'air et des lignes de fuite . 202
C Disposition pour la détection de l’émission de gaz ionisés
pendant les essais de court-circuit . 208
D Essais individuels . 214
E Liste des essais, des séquences d’essai supplémentaires et nombres des
exemplaires pour la vérification de conformité des ID aux prescriptions de
compatibilité électromagnétique (CEM). 216
Annexes (informatives)
IA Méthodes de détermination du facteur de puissance d'un court-circuit . 220
IB Glossaire des symboles . 222
IC Exemple de conception des bornes. 224
ID Correspondance entre les conducteurs ISO et AWG . 232
IE Programme d'essais de suivi pour les ID. 234

Tableaux
1 Valeurs normalisées du temps de fonctionnement maximal et du temps
de non-réponse . 40
2 Conditions normales de fonctionnement en service . 46
3 Distances d'isolement dans l'air et lignes de fuite. 50
4 Sections des conducteurs de cuivre à connecter pour bornes à vis . 54
5 Valeurs des échauffements . 60
6 Prescriptions pour les ID dépendant fonctionnellement de la tension
d'alimentation . 64
7 Liste des essais de types. 66
8 Conducteurs d'essais en cuivre correspondant aux courants assignés . 68
9 Diamètres des filetages et couples à appliquer . 70

1008-1 © IEC:1996 − 3 −
CONTENTS
Page
FOREWORD . 7

INTRODUCTION. 9

Clause
1 Scope. 11

2 Normative references . 13

3 Definitions . 15

4 Classification. 29
5 Characteristics of RCCBs . 31
6 Marking and other product information. 43
7 Standard conditions for operation in service and for installation. 45
8 Requirements for construction and operation . 47
9 Tests . 65
Figures . 141
Annexes (normative)
A Test sequence and number of samples to be submitted for certification purposes . 195
B Determination of clearances and creepage distances . 203
C Arrangement for the detection of the emission of ionized gases
during short-circuit tests . 209
D Routine tests . 215
E List of tests, additional test sequences and numbers of samples for verification
of compliance of RCCBs with the requirements of electromagnetic compatibility
(EMC) . 217
Annexes (informative)
IA Methods of determination of short-circuit power-factor . 221
IB Glossary of symbols . 223
IC Examples of terminal designs . 225
ID Correspondence between ISO and AWG copper conductors . 233

IE Follow-up testing programme for RCCBs . 235
Tables
1 Standard values of break time and non-actuating time . 41
2 Standard conditions for operation in service . 47
3 Clearances and creepage distances . 51
4 Connectable cross-sections of copper conductors for screw-type terminals . 55
5 Temperature-rise values. 61
6 Requirements for RCCBs functionally dependent on line voltage . 65
7 List of type tests . 67
8 Test copper conductors corresponding to the rated currents . 69
9 Screw thread diameters and applied torques. 71

– 4 – 1008-1 © CEI:1996
Tableaux Pages
10 Forces de traction . 72

11 Dimensions du conducteur . 74

12 Tensions d'essais pour circuits auxiliaires . 80

13 Essais à effectuer pour vérifier le comportement des ID dans des conditions de

court-circuit . 92

14 Diamètre du fil d'argent en fonction du courant assigné et des courants

de court-circuit . 94

15 Valeurs minimales de I t et I . 96
p
16 Facteurs de puissance pour les essais de court-circuit . 100
17 Valeur du courant de déclenchement pour les ID du type A . 130

1008-1 © IEC:1996  – 5 –
Tables Page
10 Pulling forces . 73

11 Conductor dimensions . 75

12 Test voltage of auxiliary circuits . 81

13 Tests to be made to verify the behaviour of RCCBs under short-circuit conditions . 93

14 Silver wire diameter as a function of rated current and short-circuit currents. 95

15 Minimum values of I t and I . 97
p
16 Power factors for short-circuit tests . 101

17 Tripping current ranges for type A RCCBs . 131

– 6 – 1008-1 © CEI:1996
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

_____________
INTERRUPTEURS AUTOMATIQUES À COURANT DIFFÉRENTIEL RÉSIDUEL

POUR USAGES DOMESTIQUES ET ANALOGUES

SANS DISPOSITIF DE PROTECTION CONTRE LES SURINTENSITÉS

INCORPORÉ (ID)
Partie 1: Règles générales
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité
national intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et
non gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore
étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord
entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la
mesure du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux
intéressés sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer
de façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa
responsabilité n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La présente norme a été établie par le sous-comité 23E: Disjoncteurs et appareillage similaire
pour usage domestique, du comité d'études 23 de la CEI: Petit appareillage.
Cette deuxième édition annule et remplace la première édition parue en 1990, l’amendement 1
(1992) et l’amendement 2 (1995). Cette deuxième édition constitue une révision technique.
Le texte de la présente norme est issu de la première édition, de l’amendement 1, de

l’amendement 2 et des documents suivants:
FDIS Rapport de vote
23E/245/FDIS 23E/259/RVD
23E/251/FDIS 23E/268/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Dans la présente norme, les caractères d'imprimerie suivants sont employés:
– Prescriptions proprement dites: caractères romains.
– Modalités d'essais: caractères italiques.
– Notes: petits caractères romains.

1008-1 © IEC:1996  – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

_________
RESIDUAL CURRENT OPERATED CIRCUIT-BREAKERS WITHOUT

INTEGRAL OVERCURRENT PROTECTION

FOR HOUSEHOLD AND SIMILAR USES (RCCBs)

Part 1: General rules
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization
comprising all national electrotechnical committees (IEC National Committees). The object of the IEC is to
promote international co-operation on all questions concerning standardization in the electrical and electronic
fields. To this end and in addition to other activities, the IEC publishes International Standards. Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt
with may participate in this preparatory work. International, governmental and non-governmental organizations
liaising with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the
form of standards, technical reports or guides and they are accepted by the National Committees in that
sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the
subject of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This standard has been prepared by subcommittee 23E: Circuit-breakers and similar
equipment for household use, of IEC Technical Committee 23: Electrical accessories.
This second edition cancels and replaces the first edition published in 1990, amendment 1
(1992) and amendment 2 (1995). This second edition constitutes a technical revision.
The text of this standard is based on the first edition, amendment 1, amendment 2 and the
following documents:
FDIS Report on voting
23E/245/FDIS 23E/259/RVD
23E/251/FDIS 23E/268/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
In this standard, the following print types are used:
– Requirements proper: in roman type.
– Test specifications: in italic type.
– Notes: in smaller roman type.

– 8 – 1008-1 © CEI:1996
INTRODUCTION
Cette partie comprend les définitions, prescriptions et essais couvrant tous les types d'ID. Pour

l'application à un type spécifique cette partie doit s'appliquer en conformité avec la
partie correspondante, comme suit:

Partie 2-1: Applicabilité des règles générales aux interrupteurs différentiels fonctionnel-
lement indépendants de la tension d'alimentation.

Partie 2-2: Applicabilité des règles générales aux interrupteurs différentiels fonctionnel-
lement dépendants de la tension d'alimentation.

1008-1 © IEC:1996  – 9 –
INTRODUCTION
This part includes definitions, requirements and tests, covering all types of RCCBs. For the

applicability to a specific type this part shall apply in conjunction with the relevant part, as
follows:
Part 2-1: Applicability of the general rules to RCCBs functionally independent of line voltage.

Part 2-2: Applicability of the general rules to RCCBs functionally dependent on line voltage.

– 10 – 1008-1 © CEI:1996
INTERRUPTEURS AUTOMATIQUES À COURANT DIFFÉRENTIEL RÉSIDUEL

POUR USAGES DOMESTIQUES ET ANALOGUES

SANS DISPOSITIF DE PROTECTION CONTRE LES SURINTENSITÉS

INCORPORÉ (ID)
Partie 1: Règles générales
1 Domaine d’application
La présente norme internationale s'applique aux interrupteurs automatiques à courant
différentiel résiduel fonctionnellement indépendants ou fonctionnellement dépendants de la
tension d'alimentation, pour usages domestiques et analogues sans dispositif de protection
contre les surintensités incorporé (en abrégé «ID» dans la suite du texte), de tension assignée
ne dépassant pas 440 V alternatifs et de courant assigné ne dépassant pas 125 A,
principalement destinés à la protection contre les chocs électriques.
Ces appareils sont destinés à la protection des personnes contre les contacts indirects, les
parties métalliques accessibles de l'installation étant reliées à une prise de terre de valeur
appropriée. Ils peuvent être utilisés pour assurer la protection contre les dangers d'incendie
résultant d'un courant de défaut persistant à la terre sans que le dispositif de protection contre
les surcharges du circuit n'intervienne.
Les ID de courant différentiel de fonctionnement assigné inférieur ou égal à 30 mA sont aussi
utilisés comme moyen de protection complémentaire en cas de défaillance des autres mesures
de protection contre les chocs électriques.
La présente norme s'applique aux appareils remplissant à la fois les fonctions de détection du
courant résiduel, de comparaison de la valeur de ce courant à une valeur de fonctionnement
différentiel et d'ouverture du circuit protégé quand le courant différentiel résiduel dépasse cette
valeur.
NOTES
1 Les prescriptions pour les ID entrent dans le cadre de la CEI 755. Ils sont essentiellement destinés à être
mis en oeuvre par des personnes non averties et conçus pour ne pas être entretenus. Ils peuvent faire l'objet de
certification.
2 Les règles d'installations et d'utilisation des ID sont indiquées dans la CEI 364.
3 Les ID du domaine d'application de la présente norme sont considérés comme appropriés pour le
sectionnement (voir 8.1.3).
Des précautions spéciales (par exemple parafoudres) peuvent être nécessaires lorsque des
surtensions excessives sont susceptibles de se produire en amont (par exemple dans le cas
d'une alimentation par lignes aériennes) (voir CEI 364-4-443).
Les ID du type général sont résistants aux déclenchements indésirables y compris les cas où
des ondes de surtension (résultant de transitoires de manoeuvre ou induites par des coups de
foudre) produisent des courants de charge dans l’installation sans qu’il se produise
d’amorçage.
Les ID du type S sont considérés comme suffisamment résistants aux déclenchements
indésirables même si l’onde de surtension provoque un amorçage et qu’un courant de suite se
produit.
NOTE 4 – Les parafoudres installés en aval d’un ID de type général et connectés en mode commun peuvent
provoquer des déclenchements indésirables.

1008-1 © IEC:1996  – 11 –
RESIDUAL CURRENT OPERATED CIRCUIT-BREAKERS WITHOUT

INTEGRAL OVERCURRENT PROTECTION

FOR HOUSEHOLD AND SIMILAR USES (RCCBs)

Part 1: General rules
1 Scope
This International Standard applies to residual current operated circuit-breakers functionally
independent of, or functionally dependent on, line voltage, for household and similar uses, not
incorporating overcurrent protection (hereafter referred to as RCCBs), for rated voltages not
exceeding 440 V a.c. and rated currents not exceeding 125 A, intended principally for
protection against shock-hazard.
These devices are intended to protect persons against indirect contact, the exposed conductive
parts of the installation being connected to an appropriate earth electrode. They may be used
to provide protection against fire hazards due to a persistent earth fault current, without the
operation of the overcurrent protective device.
RCCBs having a rated residual operating current not exceeding 30 mA are also used as a
means for additional protection in case of failure of the protective means against electric
shock.
This standard applies to devices performing simultaneously the functions of detection of the
residual current, of comparison of the value of this current with the residual operating value
and of opening of the protected circuit when the residual current exceeds this value.
NOTES
1 The requirements for RCCBs are in line with the general requirements of IEC 755. RCCBs are essentially
intended to be operated by uninstructed persons and designed not to require maintenance. They may be
submitted for certification purposes.
2 Installation and application rules of RCCBs are given in IEC 364.
3 RCCBs within the scope of the present standard are considered as suitable for isolation (see 8.1.3).
Special precautions (e.g. lightning arresters) may be necessary when excessive overvoltages
are likely to occur on the supply side (for example in the case of supply through overhead lines)
(see IEC 364-4-443).
RCCBs of the general type are resistant to unwanted tripping including the case where surge

voltages (as a result of switching transients or induced by lightning) cause loading currents in
the installation without occurrence of flashover.
RCCBs of the S type are considered to be sufficient proof against unwanted tripping even if the
surge voltage causes a flashover and a follow-on current occurs.
NOTE 4 – Surge arresters installed downstream of the general type of RCCBs and connected in common mode
may cause unwanted tripping.
– 12 – 1008-1 © CEI:1996
NOTE 5 – Pour les ID ayant un degré de protection supérieur à IP20, des constructions spéciales peuvent être

nécessaires.
Des prescriptions particulières sont nécessaires pour

– les interrupteurs différentiels avec la protection contre les surintensités incorporée (voir

CEI 1009);
– les ID incorporés dans ou destinés seulement à l'association avec des socles et fiches

de prises de courant ou des connecteurs à usages domestiques et analogues.

NOTE 6 – Pour le moment, pour les ID incorporés dans ou destinés seulement aux socles ou fiches de prises
de courant, les prescriptions de cette norme en conjonction avec celles de la CEI 884-1 peuvent être utilisées

pour autant qu'elles sont applicables.

Les présentes spécifications s'appliquent pour des conditions d'environnement normales (voir
7.1). Des prescriptions complémentaires peuvent être nécessaires pour des ID utilisés dans
des locaux présentant des conditions sévères d'environnement.
Les ID comportant des batteries ne sont pas couverts par cette norme.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente norme internationale. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif est
sujet à révision et les parties prenantes aux accords fondés sur la présente norme
internationale sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l’ISO possèdent le
registre des Normes internationales en vigueur.
CEI 38: 1983, Tensions normales de la CEI
CEI 50(151): 1978, Vocabulaire Electrotechnique International (VEI) – Chapitre 151: Dispositifs
électriques et magnétiques
CEI 50(441): 1984, Vocabulaire Electrotechnique International (VEI) – Chapitre 441:
Appareillage et fusibles
CEI 51: Appareils mesureurs électriques indicateurs analogiques à action directe et leurs
accessoires
CEI 60-2: 1994, Technique des essais à haute tension – Partie 2: Systèmes de Mesure

CEI 68-2-28: 1990, Essais d’environnement – Partie 2: Essais – Guide pour les essais de
chaleur humide
CEI 68-2-30: 1980, Essais d’environnement – Partie 2: Essais – Essai Db et guide. Essai
cyclique de chaleur humide (cycle de 12 + 12 heures)
CEI 364-4-443: 1995, Installations électriques des bâtiments – Partie 4: Protection pour assurer
la sécurité – Chapitre 44: Protection contre les surtensions – Section 443: Protection contre les
surtensions d'origine atmosphérique ou dues à des manoeuvres
CEI 364-5-53: 1994, Installations électriques des bâtiments – Cinquième partie: Choix et mise
en oeuvre des matériels électriques – Chapitre 53: Appareillage

1008-1 © IEC:1996  – 13 –
NOTE 5 – For RCCBs having a degree of protection higher than IP20 special constructions may be required.

Particular requirements are necessary for

– Residual current operated circuit-breakers with integral overcurrent protection (see

IEC 1009);
– RCCBs incorporated in or intended only for association with plugs and socket-outlets or

with appliance couplers for household or similar general purposes.

NOTE 6 – For the time being, for RCCBs incorporated in, or intended only for socket-outlets or plugs, the

requirements of this standard in conjunction with the requirements of IEC 884-1 may be used as far as

applicable.
The requirements of this standard apply for normal environmental conditions (see 7.1).

Additional requirements may be necessary for RCCBs used in locations having severe
environmental conditions.
RCCBs including batteries are not covered by this standard.
2 Normative references
The following standards contain requirements which, through reference in this text, form an
integral part of this international standard. At the time of publication, the editions indicated are
valid. All standards are subject to revision, and product committees using this international
standard are encouraged to investigate the possibility of applying the most recent editions of
the standards listed below. Members of IEC and ISO maintain registers of currently valid
international standards.
IEC 38: 1983, IEC standard voltages
IEC 50(151): 1978, International Electrotechnical Vocabulary (IEV) – Chapter 151: Electrical
and magnetic devices
IEC 50(441): 1984, International Electrotechnical Vocabulary (IEV) – Chapter 441: Switchgear,
controlgear and fuses
IEC 51, Direct acting indicating analogue electrical measuring instruments and their
accessories
IEC 60-2: 1994, High-voltage test techniques – Part 2: Measuring Systems
IEC 68-2-28: 1980, Environmental testing – Part 2: Tests – Guidance for damp heat tests

IEC 68-2-30: 1990, Environmental testing – Part 2: Tests – Test Db and guidance: Damp heat,
cyclic (12 + 12 hour cycle)
IEC 364-4-443: 1995, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 44: Protection against overvoltages – Section 443: Protection against overvoltages of
atmospheric origin or due to switching
IEC 364-5-53: 1994, Electrical installations of buildings – Part 5: Selection and erection of
electrical equipment – Chapter 53: Switchgear and controlgear

– 14 – 1008-1 © CEI:1996
CEI 417: 1973, Symboles graphiques utilisables sur le matériel. Index, relevé et compilation
des feuilles individuelles
CEI 529: 1989, Degrés de protection procurés par les enveloppes (Code IP)

CEI 695-2-1/0: 1994, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essais – Section 1/

feuille 0: Méthodes d’essais au fil incandescent – Généralités

CEI 755: (1983), Règles générales pour les dispositifs de protection à courant différentiel

résiduel
CEI 884-1: 1994, Prises de courant pour usages domestiques et analogues – Partie 1: Règles
générales
CEI 1009, Interrupteurs automatiques à courant différentiel résiduel avec protection contre les
surintensités incorporées pour installations domestiques et analogues (DD)
3 Définitions
Pour les besoins de la présente norme, les définitions suivantes s'appliquent.
Quand les termes «tension» ou «courant» sont utilisés, ils impliquent les valeurs efficaces, à
moins qu'il n’en soit précisé autrement.
NOTE – Un glossaire des symboles figure en annexe IB.
3.1 Définitions relatives aux courants circulant entre les parties actives et la terre
3.1.1 courant de défaut à la terre: Courant qui s'écoule à la terre lors d'un défaut
d'isolement.
3.1.2 courant de fuite: Courant qui s'écoule des parties actives de l'installation à la terre, en
l'absence de tout défaut d'isolement.
3.1.3 courant continu pulsé: Courant de forme ondulatoire pulsé (VEI 101-04-34) prenant à
chaque période de la fréquence assignée la valeur 0 ou une valeur ne dépassant pas 0,006 A
en courant continu pendant un intervalle de temps, exprimé en mesure angulaire, d'au
moins 150°.
3.1.4 angle α de retard de conduction: Intervalle de temps, exprimé en mesure angulaire,

pendant lequel le point de départ de la conduction est retardé par commande de phase.
3.2 Définitions relatives à l'alimentation d'un ID
3.2.1 grandeur d’alimentation: Grandeur électrique d'excitation qui, seule ou en
combinaison avec d'autres grandeurs électriques, doit être appliquée à un ID pour qu'il puisse
fonctionner dans des conditions spécifiées.
3.2.2 grandeur d'alimentation d'entrée: Grandeur d’alimentation par laquelle l’ID est mis en
action, lorsqu'elle est appliquée dans des conditions spécifiées.
Ces conditions peuvent impliquer, par exemple, l'alimentation de certains organes auxiliaires.

1008-1 © IEC:1996  – 15 –
IEC 417: 1973, Graphical symbols for use on equipment. Index, survey and compilation of the
single sheets
IEC 529: 1989, Degrees of protection provided by enclosures (IP Code)

IEC 695-2-1/0: 1994, Fire hazard testing – Part 2: Test methods – Section 1/sheet 0: Glow-wire
tests methods – General
IEC 755:1983, General measurements for residual current-operated protective devices

IEC 884-1: 1994, Plugs and socket-outlets for household and similar purposes – Part 1:

General requirements
IEC 1009, Residual current-operated circuit-breakers with integral overcurrent protection for
household and similar uses (RCBOs)
3 Definitions
For the purpose of this standard, the following definitions apply.
Where the terms "voltage" or "current" are used, they imply r.m.s. values, unless otherwise
specified.
NOTE – For glossary of symbols see annex IB.
3.1 Definitions relating to currents flowing from live parts to earth
3.1.1 earth fault current: Current flowing to earth due to an insulation fault.
3.1.2 earth leakage current: Current flowing from the live parts of the installation to earth in
the absence of an insulation fault.
3.1.3 pulsating direct current: Current of pulsating wave form (IEV 101-04-34) which
assumes, in each period of the rated power frequency, the value 0 or a value not exceeding
0,006 A d.c. during one single interval of time, expressed in angular measure, of at least 150°.
3.1.4 current delay angle α: The time, expressed in angular measure, by which the starting
instant of current conduction is delayed by phase control.
3.2 Definitions relating to the energization of a residual current circuit-breaker

3.2.1 energizing quantity: An electrical excitation quantity which alone, or in combination
with other such quantities, shall be applied to a RCCB to enable it to accomplish its function
under specified conditions.
3.2.2 energizing input-quantity: Energizing quantity by which the RCCB is activated when it
is applied under specified conditions.
These conditions may involve, for example, the energizing of certain auxiliary elements.

– 16 – 1008-1 © CEI:1996
3.2.3 courant différentiel résiduel (I ): Somme vectorielle des valeurs instantanées des
Δ
courants circulant dans le circuit principal de l'interrupteur différentiel (exprimé en valeurs

efficaces).
3.2.4 courant différentiel de fonctionnement: Valeur de courant différentiel qui fait

fonctionner l'ID dans des conditions spécifiées.

3.2.5 courant différentiel de non-fonctionnement: Valeur du courant différentiel pour

laquelle et au-dessous de laquelle l'ID ne fonctionne pas dans des conditions spécifiées.

3.3 Définitions relatives au fonctionnement et aux fonctions des interrupteurs différentiels

3.3.1 interrupteur à courant différentiel résiduel: Appareil mécanique de connexion
destiné à établir, supporter et couper des courants dans les conditions de service normales et
à provoquer l'ouverture des contacts quand le courant différentiel atteint, dans des conditions
spécifiées, une valeur donnée.
3.3.2 interrupteur différentiel sans protection contre les surintensités incorporée (ID):
Interrupteur différentiel non conçu pour réaliser les fonctions de protection contre les
surcharges et/ou les courts-circuits.
3.3.3 interrupteur différentiel avec protection contre les surintensités incorporée (DD):
Interrupteur différentiel conçu pour réaliser les fonctions de protection contre les surcharges
et/ou les courts-circuits.
3.3.4 ID fonctionnellement indépendants de la tension d'alimentation: ID pour lesquels
les fonctions de détection, évaluation et interruption ne dépendent pas de la tension
d'alimentation.
NOTE – Ces dispositifs sont définis en 2.3.2 de la CEI 755 comme dispositifs à courant différentiel résiduel
sans source auxiliaire.
3.3.5 ID fonctionnellement dépendants de la tension d'alimentation: ID pour lesquels les
fonctions de détection, évaluation ou interruption dépendent de la tension d'alimentation.
NOTES
1 Cette définition couvre partiellement la définition des dispositifs à courant différentiel résiduel avec source
auxiliaire du 2.3.3 de la CEI 755.
2 Il est entendu que pour la détection, l'évaluation ou l'interruption, la ligne d'alimentation est celle
traversant l'ID.
3.3.6 appareil de connexion: Appareil destiné à établir ou à interrompre le courant dans un
ou plusieurs circuits électriques.

3.3.7 appareil mécanique de connexion: Appareil de connexion destiné à fermer et ouvrir
un ou plusieurs circuits électriques au moyen de contacts séparables.
3.3.8 ID à déclenchement libre: ID dont les contacts mobiles reviennent en position
d'ouverture et y demeurent quand la manoeuvre automatique d'ouverture est commandée
après le début de la manoeuvre de fermeture, même si l'ordre de fermeture est maintenu.
NOTE – Afin d'assurer une interruption correcte du courant qui peut avoir été établi, il peut être nécessaire que
les contacts atteignent momentanément la position de fermeture.

1008-1 © IEC:1996  – 17 –
3.2.3 residual current (I ): Vector sum of the instantaneous values of the current flowing in
Δ
the main circuit of the RCCB (expressed as r.m.s. value).

3.2.4 residual operating current: Value of residual current which causes the RCCB to
operate under specified conditions.

3.2.5 residual non-operating current: Value of residual current at which and below which
the RCCB does not operate under specified conditions.

3.3 Definitions relating to the operation and to the functions
of residual current circuit-breakers

3.3.1 residual current operated circuit-breaker: A mechanical switching device designed to
make, carry and break currents under normal service conditions and to cause the opening of
the contacts when the residual current attains a given value under specified conditions.
3.3.2 residual current operated circuit-breaker without integral overcurrent protection
(RCCB): A residual current operated circuit-breaker not designed to perform the functions of
protection against overloads and/or short circuits.
3.3.3 residual current operated circuit-breaker with integral overcurrent protection
(RCBO): A residual current operated circuit-breaker designed to perform the functions of
protection against overloads and/or short circuits.
3.3.4 RCCBs functionally independent of line voltage: RCCBs for which the functions of
detection, evaluation and interruption do not depend on the line voltage.
NOTE – These devices are defined in 2.3.2 of IEC 755 as residual current devices without auxiliary source.
3.3.5 RCCBs functionally dependent on line voltage: RCCBs for which the functions of
detection, evaluation or interruption depend on the line voltage.
NOTES
1 This definition covers partially the definition of residual current devices with auxiliary source of 2.3.3 of
IEC 755.
2 It is understood that the line voltage is applied to the RCCB, for detection, evalua
...

NORME CEI
INTERNATIONALE
IEC
61008-1
INTERNATIONAL
Edition 2.2
STANDARD
2006-06
Edition 2:1996 consolidée par les amendements 1:2002 et 2:2006
Edition 2:1996 consolidated with amendments 1:2002 and 2:2006
Interrupteurs automatiques à courant différentiel
résiduel pour usages domestiques et analogues
sans dispositif de protection contre
les surintensités incorporé (ID) –
Partie 1:
Règles générales
Residual current operated circuit-breakers
without integral overcurrent protection
for household and similar uses (RCCBs) –
Part 1:
General rules
Numéro de référence
Reference number
CEI/IEC 61008-1:1996+A1:2002+A2:2006

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
61008-1
INTERNATIONAL
Edition 2.2
STANDARD
2006-06
Edition 2:1996 consolidée par les amendements 1:2002 et 2:2006
Edition 2:1996 consolidated with amendments 1:2002 and 2:2006
Interrupteurs automatiques à courant différentiel
résiduel pour usages domestiques et analogues
sans dispositif de protection contre
les surintensités incorporé (ID) –
Partie 1:
Règles générales
Residual current operated circuit-breakers
without integral overcurrent protection
for household and similar uses (RCCBs) –
Part 1:
General rules
 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CT
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61008-1  CEI:1996+A1:2002+A2:2006

SOMMAIRE
AVANT-PROPOS .8

INTRODUCTION.12

1 Domaine d'application.14

2 Références normatives.16

3 Définitions.18

4 Classification.38
5 Caractéristiques des ID.40
6 Marquage et autres informations sur le produit.52
7 Conditions normales de fonctionnement en service et d'installation .56
8 Prescriptions de construction et de fonctionnement .58
9 Essais.80

Annexe A (normative) Séquences d'essais et nombre d'échantillons à essayer en vue
de la certification. 216
Annexe B (normative) Détermination des distances d'isolement dans l'air et des lignes
de fuite . 224
Annexe C (normative) Disposition pour la détection de l'émission de gaz ionisés
pendant les essais de court-circuit . 230
Annexe D (normative) Essais individuels . 236
Annexe E (normative) Liste des essais, des séquences d'essai supplémentaires et
nombres des exemplaires pour la vérification de conformité des ID aux prescriptions de
compatibilité électromagnétique (CEM). 238

Annexe IA (informative) Méthodes de détermination du facteur de puissance
d'un court-circuit . 242
Annexe IB (informative) Glossaire des symboles . 244
Annexe IC (informative) Exemples de conceptions de bornes . 246
Annexe ID (informative) Correspondance entre les conducteurs ISO et AWG . 254
Annexe IE (informative) Programme d'essais de suivi pour les ID . 256
Annexe IF (informative) DPCC pour les essais de court-circuit . 264

Bibliographie . 268

Figure 1 – Vis autotaraudeuse par déformation de matière (3.6.10) . 162
Figure 2 – Vis autotaraudeuse par enlèvement de matière (3.6.11) . 162
Figure 3 – Doigt d’épreuve normalisé (9.6) . 164
Figure 4a – Circuit d'essai pour la vérification de – caractéristiques de fonctionnement –
mécanisme à déclenchement libre – comportement, en cas de défaillance de la tension
d'alimentation pour les ID fonctionnellement dépendants de la tension d'alimentation . 166
Figure 4b – Circuit d'essai pour la vérification du fonctionnement correct de l'ID
dans le cas de courants résiduels continus pulsés. 168
Figure 4c – Circuit d'essai pour la vérification du fonctionnement correct de l'ID
dans le cas de superposition de courants résiduels continus lissés. 170

61008-1  IEC:1996+A1:2002+A2:2006 – 3 –

CONTENTS
FOREWORD.9

INTRODUCTION.13

1 Scope.15

2 Normative references.17

3 Definitions.19

4 Classification.39
5 Characteristics of RCCBs .41
6 Marking and other product information .53
7 Standard conditions for operation in service and for installation.57
8 Requirements for construction and operation .59
9 Tests.81

Annex A (normative) Test sequence and number of samples to be submitted
for certification purposes . 217
Annex B (normative) Determination of clearances and creepage distances . 225
Annex C (normative) Arrangement for the detection of the emission of ionized gases
during short-circuit tests. 231
Annex D (normative) Routine tests . 237
Annex E (normative) List of tests, additional test sequences and numbers of samples
for verification of compliance of RCCBs with the requirements of electromagnetic
compatibility (EMC) . 239
Annex IA (informative) Methods of determination of short-circuit power-factor . 243
Annex IB (informative) Glossary of symbols. 245
Annex IC (informative) Examples of terminal designs . 247
Annex ID (informative) Correspondance between ISO and AWG copper conductors . 255
Annex IE (informative) Follow-up testing program for RCCBs . 257
Annex IF (informative) SCPDs for short-circuit tests . 265

Bibliography . 269

Figure 1 – Thread-forming tapping screw (3.6.10). 163
Figure 2 – Thread-cutting tapping screw (3.6.11) . 163
Figure 3 – Standard test finger (9.6) . 165
Figure 4a – Test circuit for the verification of – operating characteristics –
trip-free mechanism – behaviour in case of failure of line voltage for RCCBs functionally
dependent on line voltage. 167
Figure 4b – Test circuit for the verification of the correct operation of RCCBs
in the case of residual pulsating direct currents . 169
Figure 4c – Test circuit for the verification of the correct operation of RCCBs
in the case of residual pulsating direct currents . 171

– 4 – 61008-1  CEI:1996+A1:2002+A2:2006

Figure 5 – Circuit d’essai pour la vérification du pouvoir de fermeture et de coupure

assigné et de la coordination avec un DPCC d'un ID unipolaire à deux voies de courant . 174

Figure 6 – Circuit d’essai pour la vérification du pouvoir de fermeture et

de coupure assigné et de la coordination avec un DPCC d'un ID bipolaire,

dans le cas d’un circuit monophasé (9.11) . 176

Figure 7 – Circuit d’essai pour la vérification du pouvoir de fermeture et

de coupure assigné et de la coordination avec un DPCC d'un ID tripolaire à trois voies,

dans le cas d’un circuit triphasé (9.11) . 178

Figure 8 – Circuit d’essai pour la vérification du pouvoir de fermeture et
de coupure assigné et de la coordination avec un DPCC d'un ID tripolaire à quatre voies

de courant, dans le cas d’un circuit triphasé avec neutre (9.11) . 180

Figure 9 – Circuit d’essai pour la vérification du pouvoir de fermeture et
de coupure assigné et de la coordination avec un DPCC d'un ID tétrapolaire,
dans le cas d’un circuit triphasé avec neutre (9.11). 182
Figure 10 – Appareil d’essai pour la vérification des valeurs minimales de I t et I
p
que l’ID doit supporter (9.11.2.1 a)) . 184
Figure 11 – Appareil pour l’essai aux secousses (9.12.1). 186
Figure 12 – Appareil d’essai de choc mécanique (9.12.2.1). 188
Figure 13 – Pièce de frappe pour pendule d’essai de choc (9.12.2.1). 190
Figure 14 – Support de montage pour l’échantillon pour l’essai de choc mécanique (9.12.2.1) . 192
Figure 15 – Exemple de fixation d’un ID ouvert pour l’essai de choc mécanique (9.12.2.1) . 194
Figure 16 – Exemple de fixation de l’ID pour montage en tableau
pour l’essai de choc mécanique (9.21.2.1). 196
Figure 17 – Application de la force pour l’essai mécanique, d’ID pour montage
sur rail (9.12.2.2) . 198
Figure 18 – Appareil pour l’essai à la bille (9.13.2). 200
Figure 19 – Circuit d’essai pour la vérification de la valeur limite de la surintensité
dans le cas d'une charge monophasée à travers un ID tripolaire ou tétrapolaire (9.18.2) . 202
Figure 19a – Onde de courant oscillatoire amortie 0,5 µs/100 kHz . 204
Figure 19b – Circuit d’essai pour l’essai à l’onde oscillatoire amortie . 206
Figure 20 – Période de stabilisation pour l’essai de fiabilité (9.22.1.3). 208
Figure 21 – Cycle d’essai de fiabilité (9.22.1.3). 210
Figure 22 – Exemple de circuit d’essai pour la vérification du vieillissement
des composants électroniques (9.23) . 212
Figure 23 – Onde de courant 8/20 µs. 214

Figure 24 – Circuit pour l’essai des ID à l’onde de courant. 214
Figures B.1 à B.10 – Illustrations de l’application des lignes de fuite . 226
Figure C.1 – Dispositif d’essai . 232
Figure C.2 – Grille. 234
Figure C.3 – Circuit de grille. 234
Figure IC.1 – Exemples de bornes à trou. 248
Figure IC.2 – Exemples de bornes à serrage sous tête de vis et bornes à goujon fileté . 250
Figure IC.3 – Exemples de bornes à plaquettes . 252
Figure IC.4 – Exemples de bornes pour cosses et barrettes. 252

61008-1  IEC:1996+A1:2002+A2:2006 – 5 –

Figure 5 – Test circuit for the verification of the rated making and breaking capacity and

of the co-ordination with a SCPD of a single-pole RCCB with two current paths (9.11) . 175

Figure 6 – Test circuit for the verification of the rated making and breaking capacity

and of the co-ordination with a SCPD of a two-pole RCCB, in case

of a single-phase circuit (9.11) . 177

Figure 7 – Test circuit for the verification of the rated making and breaking capacity and

of the co-ordination with a SCPD of a three-pole RCCB on three-phase circuit (9.11). 179

Figure 8 – Test circuit for the verification of the rated making and braking capacity
and of the co-ordination with a SCPD of a three-pole RCCB with four current paths
on a three-phase circuit with neutral (9.11) . 181

Figure 9 – Test circuit for the verification of the rated making and breaking capacity
and of the co-ordination with a SCPD of a four-pole RCCB on a three-phase circuit
with neutral (9.11) . 183
Figure 10 – Test apparatus for the verification of the minimum I t and I values
p
to be withstood by the RCCB (9.11.2.1 a)) . 185
Figure 11 – Mechanical shock test apparatus (9.12.1) . 187
Figure 12 – Mechanical impact test apparatus (9.12.2.1) . 189
Figure 13 – Striking element for pendulum impact test apparatus (9.12.2.1). 191
Figure 14 – Mounting support for sample for mechanical impact test (9.12.2.1). 193
Figure 15 – Example of mounting and unenclosed RCCB
for mechanical impact test (9.12.2.1). 195
Figure 16 – Example of mounting of panel mounting type RCCB
for the mechanical impact test (9.21.2.1) . 197
Figure 17 – Application of force for mechanical test of rail mounted RCCB (9.12.2.2). 199
Figure 18 – Ball-pressure test apparatus (9.13.2) . 201
Figure 19 – Test circuit for the verification of the limiting value of overcurrent
in case of single-phase load through a three-pole RCCB (9.18.2). 203
Figure 19a – Current ring wave 0,5 µs/100 kHz. 205
Figure 19b – Test circuit for the ring wave test at RCCBs . 207
Figure 20 – Stabilizing period for reliability test (9.22.1.3) . 209
Figure 21 – Reliability test cycle (9.22.1.3) . 211
Figure 22 – Example for test circuit for verification of ageing
of electronic components (9.23) . 213
Figure 23 – Surge current impulse 8/20 µs . 215
Figure 24 – Test circuit for the surge current test at RCCBs. 215

Figures B.1 to B.10 – Illustrations of the application of creepage distances . 227
Figure C.1 – Test arrangement. 233
Figure C.2 – Grid . 235
Figure C.3 – Grid circuit .235
Figure IC.1 – Examples of pillar terminals. 249
Figure IC.2 – Examples of screw terminals and stud terminals. 251
Figure IC.3 – Examples of saddle terminals. 253
Figure IC.4 – Examples of lug terminals . 253

– 6 – 61008-1  CEI:1996+A1:2002+A2:2006

Tableau 1 – Valeurs normalisées du temps de fonctionnement et du temps de non-

réponse .50

Tableau 2 – Conditions normales de fonctionnement en service .56

Tableau 3 – Distances d'isolement et lignes de fuite minimales .64

Tableau 4 – Sections des conducteurs de cuivre à connecter pour bornes à vis .70

Tableau 5 – Valeurs des échauffements .76

Tableau 6 – Prescriptions pour les ID dépendant fonctionnellement de la tension

d'alimentation.80

Tableau 7 – Liste des essais de type .82
Tableau 8 – Conducteurs d'essais en cuivre correspondant aux courants assignés.84
Tableau 9 – Diamètres des filetages et couples à appliquer .86
Tableau 10 – Forces de traction .88
Tableau 11 – Dimensions du conducteur .90
Tableau 12 – Tensions d'essais pour circuits auxiliaires .96
Tableau 13 – Essais à effectuer pour vérifier le comportement des ID
dans des conditions de court-circuit. 114
Tableau 15 – Valeurs minimales de l²t et l . 118
p
Tableau 16 – Facteurs de puissance pour les essais de court-circuit . 122
Tableau 17 – Valeur du courant de déclenchement pour les ID du type A. 154
Tableau 18 – Tension assignée de tenue aux chocs en fonction
de la tension nominale de l'installation.50
Tableau 19 – Tension d'essai à travers les contacts ouverts en fonction de la tension
de choc assignée de l’ID et de l'altitude où est effectué l'essai, pour la vérification
de l’aptitude au sectionnement . 100
Tableau 20 – Tension d'essai pour la vérification de la tenue aux tensions de choc
pour les parties non essayées en 9.7.7.1. 104
Tableau A.1 . 216
Tableau A.2 . 218
Tableau A.3 . 222
Tableau E.1 . 238
Tableau E.2 . 240
Tableau IE.1 – Séquences d'essais pendant les examens de suivi. 256

Tableau IE.2 – Nombre d'échantillons à essayer. 260
Tableau IF.1 – Indication des diamètres du fil d'argent en fonction des courants
assignés et des courants de court-circuit. 264

61008-1  IEC:1996+A1:2002+A2:2006 – 7 –

Table 1 – Standard values of break time and non-actuating time.51

Table 2 – Standard conditions for operation in service .57

Table 3 – Minimum clearances and creepage distances.65

Table 4 – Connectable cross-sections of copper conductors for screw-type terminals .71

Table 5 – Temperature-rise values .77

Table 6 – Requirements for RCCBs functionally dependent on line voltage .81

Table 7 – List of type tests .83

Table 8 – Test copper conductors corresponding to the rated currents.85

Table 9 – Screw thread diameters and applied torques .87
Table 10 – Pulling forces.89
Table 11 – Conductor dimensions .91
Table 12 – Test voltage of auxiliary circuits .97
Table 13 – Tests to be made to verify the behaviour of RCCBs

under short-circuit conditions. 115
²
Table 15 – Minimum values of l t and l . 119
p
Table 16 – Power factors for short-circuit tests . 123
Table 17 – Tripping current ranges for type A RCCBs . 155
Table 18 – Rated impulse withstand voltage as a function
of the nominal voltage of the installation .51
Table 19 – Test voltage across the open contacts for verifying the suitability
for isolation, referred to the rated impulse withstand voltage of the RCCB
and the altitude where the test is carried out. 101
Table 20 − Test voltage for verification of impulse withstand voltage
for the parts not tested in 9.7.7.1. 105
Table A.1 . 217
Table A.2 . 219
Table A.3 . 223
Table E.1 . 239
Table E.2 . 241
Table IE.1 – Test sequences during follow-up inspections . 257
Table IE.2 – Number of samples to be tested . 261
Table IF.1 – Indication of silver wire diameters as a function

of rated currents and short-circuit currents . 265

– 8 – 61008-1 © CEI:1996+A1:2002+A2:2006

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
INTERRUPTEURS AUTOMATIQUES À COURANT DIFFÉRENTIEL RÉSIDUEL

POUR USAGES DOMESTIQUES ET ANALOGUES

SANS DISPOSITIF DE PROTECTION
CONTRE LES SURINTENSITÉS INCORPORÉ (ID) –

Partie 1: Règles générales
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61008-1 a été établie par le sous-comité 23E: Disjoncteurs et
appareillage similaire pour usage domestique, du comité d'études 23 de la CEI: Petit appareillage.
La présente version consolidée de la CEI 61008-1 comprend la deuxième édition (1996)
[documents 23E/245+251/FDIS et 23E/259+268/RVD], son amendement 1 (2002) [documents
23E/487/FDIS et 23E/501/RVD] et son amendement 2 (2006) [documents 23E/599/FDIS et
23E/602/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 2.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
61008-1 © IEC:1996+A1:2002+A2:2006 – 9 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
RESIDUAL CURRENT OPERATED CIRCUIT-BREAKERS

WITHOUT INTEGRAL OVERCURRENT PROTECTION

FOR HOUSEHOLD AND SIMILAR USES (RCCBs) –

Part 1: General rules
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 61008-1 has been prepared by subcommittee 23E: Circuit-breakers
and similar equipment for household use, of IEC technical committee 23: Electrical
accessories.
This consolidated version of IEC 61008-1 consists of the second edition (1996) [documents
23E/245+251/FDIS and 23E/259+268/RVD], its amendment 1 (2002) [documents 23E/487/FDIS
and 23E/501/RVD] and its amendment 2 (2006) [documents 23E/599/FDIS and 23E/602/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 2.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
– 10 – 61008-1  CEI:1996+A1:2002+A2:2006

Dans la présente norme, les caractères d'imprimerie suivants sont employés:

– Prescriptions proprement dites: caractères romains.

– Modalités d'essais: caractères italiques.

– Notes: petits caractères romains.

Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera

pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous

"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,

la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
61008-1  IEC:1996+A1:2002+A2:2006 – 11 –

In this standard, the following print types are used:

– Requirements proper: in roman type.

– Test specifications: in italic type.

– Notes: in smaller roman type.

The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the maintenance result date indicated on the IEC web site under

"http://webstore.iec.ch" in the data related to the specific publication. At this date,

the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 12 – 61008-1  CEI:1996+A1:2002+A2:2006

INTRODUCTION
Cette partie comprend les définitions, prescriptions et essais couvrant tous les types d'ID. Pour

l'application à un type spécifique cette partie doit s'appliquer en conformité avec la

partie correspondante, comme suit:

Partie 2-1: Applicabilité des règles générales aux interrupteurs différentiels fonctionnellement

indépendants de la tension d'alimentation.

Partie 2-2: Applicabilité des règles générales aux interrupteurs différentiels fonctionnellement

dépendants de la tension d'alimentation.

61008-1  IEC:1996+A1:2002+A2:2006 – 13 –

INTRODUCTION
This part includes definitions, requirements and tests, covering all types of RCCBs. For the

applicability to a specific type this part shall apply in conjunction with the relevant part, as

follows:
Part 2-1: Applicability of the general rules to RCCBs functionally independent of line voltage.

Part 2-2: Applicability of the general rules to RCCBs functionally dependent on line voltage.

– 14 – 61008-1  CEI:1996+A1:2002+A2:2006

INTERRUPTEURS AUTOMATIQUES À COURANT DIFFÉRENTIEL RÉSIDUEL

POUR USAGES DOMESTIQUES ET ANALOGUES

SANS DISPOSITIF DE PROTECTION
CONTRE LES SURINTENSITÉS INCORPORÉ (ID) –

Partie 1: Règles générales
1 Domaine d'application
La présente Norme internationale s'applique aux interrupteurs automatiques à courant
différentiel résiduel fonctionnellement indépendants ou fonctionnellement dépendants de la
tension d'alimentation, pour usages domestiques et analogues sans dispositif de protection
contre les surintensités incorporé (en abrégé «ID» dans la suite du texte), de tension assignée
ne dépassant pas 440 V
...
