IEC 60630:1994/AMD6:2009

IEC 60630
Edition 2.0 2009-05
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 6
AMENDEMENT 6
The sheets contained in this amendment are to be inserted in IEC 60630
Les feuilles de cet amendement sont à insérer dans la CEI 60630
Maximum lamp outlines for incandescent lamps

Encombrement maximal des lampes à incandescence
IEC 60630:1994/A6:2009

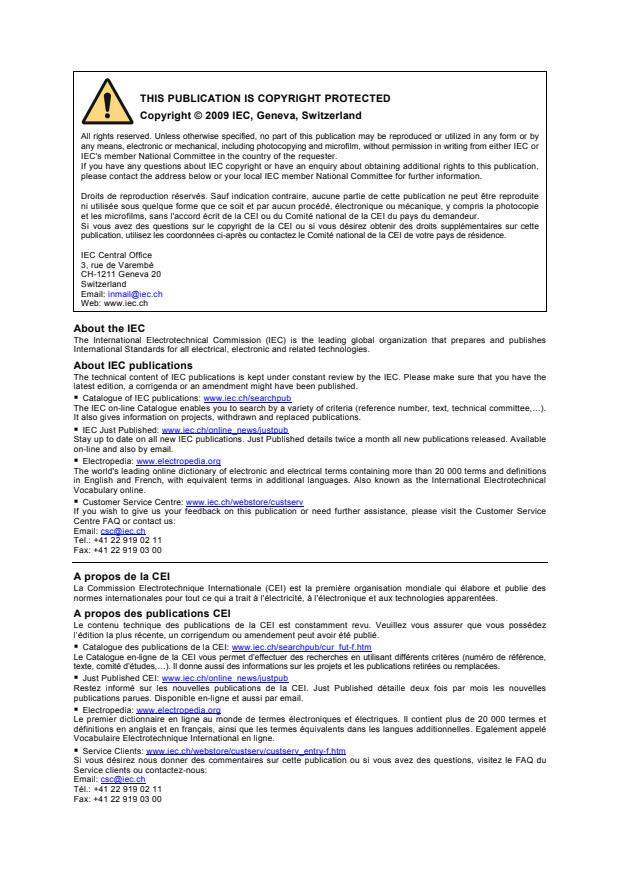

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by
any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either IEC or
IEC's member National Committee in the country of the requester.
If you have any questions about IEC copyright or have an enquiry about obtaining additional rights to this publication,
please contact the address below or your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de la CEI ou du Comité national de la CEI du pays du demandeur.
Si vous avez des questions sur le copyright de la CEI ou si vous désirez obtenir des droits supplémentaires sur cette
publication, utilisez les coordonnées ci-après ou contactez le Comité national de la CEI de votre pays de résidence.

IEC Central Office
3, rue de Varembé
CH-1211 Geneva 20
Switzerland
Email: inmail@iec.ch
Web: www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
ƒ Catalogue of IEC publications: www.iec.ch/searchpub
The IEC on-line Catalogue enables you to search by a variety of criteria (reference number, text, technical committee,…).
It also gives information on projects, withdrawn and replaced publications.
ƒ IEC Just Published: www.iec.ch/online_news/justpub
Stay up to date on all new IEC publications. Just Published details twice a month all new publications released. Available
on-line and also by email.
ƒ Electropedia: www.electropedia.org
The world's leading online dictionary of electronic and electrical terms containing more than 20 000 terms and definitions
in English and French, with equivalent terms in additional languages. Also known as the International Electrotechnical
Vocabulary online.
ƒ Customer Service Centre: www.iec.ch/webstore/custserv
If you wish to give us your feedback on this publication or need further assistance, please visit the Customer Service
Centre FAQ or contact us:
Email: csc@iec.ch
Tel.: +41 22 919 02 11
Fax: +41 22 919 03 00
A propos de la CEI
La Commission Electrotechnique Internationale (CEI) est la première organisation mondiale qui élabore et publie des
normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications CEI
Le contenu technique des publications de la CEI est constamment revu. Veuillez vous assurer que vous possédez
l’édition la plus récente, un corrigendum ou amendement peut avoir été publié.
ƒ Catalogue des publications de la CEI: www.iec.ch/searchpub/cur_fut-f.htm
Le Catalogue en-ligne de la CEI vous permet d’effectuer des recherches en utilisant différents critères (numéro de référence,
texte, comité d’études,…). Il donne aussi des informations sur les projets et les publications retirées ou remplacées.
ƒ Just Published CEI: www.iec.ch/online_news/justpub
Restez informé sur les nouvelles publications de la CEI. Just Published détaille deux fois par mois les nouvelles
publications parues. Disponible en-ligne et aussi par email.
ƒ Electropedia: www.electropedia.org
Le premier dictionnaire en ligne au monde de termes électroniques et électriques. Il contient plus de 20 000 termes et
définitions en anglais et en français, ainsi que les termes équivalents dans les langues additionnelles. Egalement appelé
Vocabulaire Electrotechnique International en ligne.
ƒ Service Clients: www.iec.ch/webstore/custserv/custserv_entry-f.htm
Si vous désirez nous donner des commentaires sur cette publication ou si vous avez des questions, visitez le FAQ du
Service clients ou contactez-nous:
Email: csc@iec.ch
Tél.: +41 22 919 02 11
Fax: +41 22 919 03 00
IEC 60630
Edition 2.0 2009-05
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 6
AMENDEMENT 6
The sheets contained in this amendment are to be inserted in IEC 60630
Les feuilles de cet amendement sont à insérer dans la CEI 60630
Maximum lamp outlines for incandescent lamps

Encombrement maximal des lampes à incandescence

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CODE PRIX F
ICS 29.140.20 ISBN 978-2-88910-238-9

60630 Amend. 6 © IEC/CEI:2009
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 34A: Lampes, du comité d'études 34
de la CEI: Lampes et équipements associés.
Le texte de cet amendement est issu des documents suivants:
CDV Report on voting
34A/1298/CDV 34A/1334/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
FOREWORD
This amendment has been prepared by subcommittee 34A: Lamps, of IEC technical
committee 34: Lamps and related equipment.
The text of this amendment is based on the following documents:
CDV Report on voting
34A/1298/CDV 34A/1334/RVC
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
____________
60630 Amend. 6 © IEC/CEI:2009
INSTRUCTIONS POUR L’INSERTION DES INSTRUCTIONS FOR THE
NOUVELLES PAGES ET FEUILLES INSERTION OF NEW PAGES
DE CARACTÉRISTIQUES DANS LA AND DATA SHEETS
PUBLICATION 60630 IN PUBLICATION 60630
----------------------- -----------------------

1. Retirer les pages 6, 10 et 12 existantes, 1. Remove the existing pages 7, 11 and 13,
insérer les nouvelles pages 6, 10 et 12. insert the new pages 7, 11 and 13.

2. Insérer la nouvelle feuille de 2. Insert the new lamp data sheet:
caractéristiques: 60630-IEC-4090-1
60630-IEC-4090-1
3. Remplacer les feuilles de caractéristiques: 3. Replace the data sheets:
60630-IEC-1010-4 par 60630-IEC-1010-5 60630-IEC-1010-4 with 60630-IEC-1010-5
60630-IEC-1020-4 par 60630-IEC-1020-5 60630-IEC-1020-4 with 60630-IEC-1020-5

----------------------- -----------------------

– 6 – 60630 Amend. 6 © CEI:2009

ENCOMBREMENT MAXIMAL DES LAMPES À INCANDESCENCE

1 Généralités
1.1 Domaine d’application
La présente Norme internationale traite des contours d’encombrement maximal des lampes à
incandescence (y compris les lampes tungstène-halogène).
NOTE Lorsqu’il y a une référence au culot E27/27, l’utilisation du culot E27/25 est également permise.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60061-1, Culots de lampes et douilles ainsi que calibres pour le contrôle de
l’interchangeabilité et de la sécurité – Partie 1: Culots de lampes
CEI 60061-3, Culots de lampes et douilles ainsi que calibres pour le contrôle de
l’interchangeabilité et de la sécurité – Partie 3: Calibres
CEI 60064, Lampes à filament de tungstène pour usage domestique et éclairage général
similaire – Prescriptions de performances
CEI 60357, Lampes tungstène-halogène (véhicules exceptés) – Prescriptions de
performances
CEI 60432-1, Lampes à incandescence – Prescriptions de sécurité – Partie 1: Lampes à
filament de tungstène pour usage domestique et éclairage général similaire
CEI 60432-2, Lampes à incandescence – Prescriptions de sécurité – Partie 2: Lampes
tungstène-halogène pour usage domestique et éclairage général similaire
CEI 60432-3, Lampes à incandescence – Prescriptions de sécurité – Partie 3: Lampes
tungstène-halogène (véhicules exceptés)
CEI 60887, Système de désignation des ampoules de verre pour lampes
CEI 61126, Méthode d’établissement des contours d’encombrement maximal des lampes
1.3 Généralités
Le respect des présentes exigences lors de la conception d’un luminaire assurera
l’acceptation mécanique des lampes conformes aux normes qui les concernent. Il n’est pas
tenu compte ici des exigences concernant la température, listées séparément dans la
spécification de la lampe concernée.
Pour tout renseignement concernant la méthode d’établissement des dessins
d’encombrement maximal des lampes, voir la CEI 61126.

60630 Amend. 6 © IEC:2009 – 7 –

MAXIMUM LAMP OUTLINES FOR INCANDESCENT LAMPS

1 General
1.1 Scope
This International Standard comprises maximum lamp outlines for incandescent lamps
(including tungsten-halogen lamps).
NOTE Where reference is made to the cap E27/27, the use of the cap E27/25 is also allowed.
1.2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60061-1, Lamp caps and holders together with gauges for the control of
interchangeability and safety – Part 1: Lamp caps
IEC 60061-3, Lamp caps and holders together with gauges for the control of
interchangeability and safety – Part 3: Gauges
IEC 60064, Tungsten filament lamps for domestic and similar general lighting purposes –
Performance requirements
IEC 60357, Tungsten halogen lamps (non-vehicle) – Performance specifications
IEC 60432-1, Incandescent lamps – Safety specifications – Part 1: Tungsten filament lamps
for domestic and similar general lighting purposes
IEC 60432-2, Incandescent lamps – Safety specifications – Part 2: Tungsten halogen lamps
for domestic and similar general lighting purposes
IEC 60432-3, Incandescent lamps – Safety specifications – Part 3: Tungsten halogen lamps
(non-vehicle)
IEC 60887, Glass bulb designation system for lamps
IEC 61126, Procedure for use in the preparation of maximum lamp outlines
1.3 General
Observance of these requirements in luminaire design will ensure mechanical acceptance of
lamps complying with the standard in which such lamps are included. No account is taken of
temperature requirements, which are listed separately in the relevant lamp specification.
For full information on the procedure to establish maximum lamp outline drawings, see
IEC 61126.
60630 Amend. 6 © CEI:2009 – 10 –

2.2 Liste des types de lampes particuliers inclus dans la présente norme
Feuille n° Description Puissance(s) typique(s) Culot
W
60630-IEC-1010 Forme poire/A50-A55-A60-PS60 25, 40, 60, 75, 100 B22d/25x26
60630-IEC-1020 Forme poire/A50-A55-A60-PS60 25, 40, 60, 75, 100 E27/27
60630-IEC-1030 Forme poire/A80-PS80 150, 200 B22d/25x26
60630-IEC-1040 Forme poire/A80-PS80 150, 200 E27/27
60630-IEC-1050 Forme poire/A90-PS90 300 E27/27
60630-IEC-1060 Forme poire/A90-PS90 300 E39/41, E40/41
60630-IEC-1070 Forme poire/A110-PS110 300, 500 E39/41, E40/45
60630-IEC-1080 Forme poire/A130-PS130 1 000 E39/41, E40/45
60630-IEC-1090 Forme poire/A150-PS150 1 000 E39/41, E40/45
60630-IEC-1100 Forme poire/A170-PS170 1 500 E39/41, E40/45
60630-IEC-1110 Forme champignon/M60 40, 60, 100 B22d/25x26
60630-IEC-1115 Forme champignon/M50 40, 60 B22d/25x26
60630-IEC-1120 Forme champignon/M60 40, 60, 100 E27/27
60630-IEC-1125 Forme champignon/M50 40, 60 E27/27
60630-IEC-1130 Forme champignon/M75 150 B22d/25x26
60630-IEC-1140 Forme champignon/M75 150 E27/27
60630-IEC-1150 Forme sphérique/P45 - B22d/22, B22d/25x26
60630-IEC-1160 Forme sphérique/P45 - E27/27
60630-IEC-1170 Forme sphérique/P45 - B15d/24x17
60630-IEC-1180 Forme sphérique/P45 - E14/25x17
60630-IEC-1190 Forme flamme/B35 - B22d/22, B22d/25x26
60630-IEC-1200 Forme flamme/B35 - E27/27
60630-IEC-1210 Forme flamme/B35 - B15d/24x17
60630-IEC-1220 Forme flamme/B35 - E14/25x17
60630-IEC-1250 Lampe poirette/S26 15, 25 E14/25x17
60630-IEC-1260 Lampe poirette/S28 10, 15, 25 E14/25x17
60630-IEC-1270 Lampe poirette/S28 10, 15, 25 B15d/24x17, B15d/27x22
60630-IEC-1280 Lampe poirette/S28 10, 15, 25 B22d/22
60630-IEC-1310 Lampe tubulaire/T17 10, 15, 25 E14/20
60630-IEC-1320 Lampe tubulaire/T17 10, 15, 25 B15d/19
60630-IEC-1330 Lampe tubulaire/T20 15, 25 E14/23x15
60630-IEC-1340 Lampe tubulaire/T22 15, 20, 25 E14/25x17
60630-IEC-1350 Lampe tubulaire/T22 15, 20, 25 B15d/19
60630-IEC-1360 Lampe tubulaire/T25 15, 25 E14/25x17
60630-IEC-1370 Lampe tubulaire/T25 15, 25 B22d/22
60630-IEC-1380 Lampe tubulaire/T25 15, 25, 40 E14/25x17
60630-IEC-1390 Lampe tubulaire/T25 15, 25, 40 B15d/24x17
60630-IEC-1400 Lampe tubulaire/T25 15, 25, 40 B22d/22
60630-IEC-1410 Lampe tubulaire/T29 15, 25, 40, 60 E14/25x17
60630-IEC-1420 Lampe tubulaire/T29 15, 25, 40, 60 B22d/22
60630-IEC-1510 Lampe réflecteur/PAR50-R50 - E14/25x17
60630-IEC-1520 Lampe réfl./PAR63-R60-R63 - E27/27
60630-IEC-1530 Lampe réflecteur/R60-R63 - B22d/25x26
60630-IEC-1540 Lampe réflecteur/PAR80-R80 - E27/27
60630-IEC-1550 La
...
