IEC 60269-4-1:2002

NORME CEI
INTERNATIONALE IEC
60269-4-1
INTERNATIONAL
Première édition
STANDARD
First edition
2002-01
Fusibles basse tension –
Partie 4-1:
Prescriptions supplémentaires concernant les
éléments de remplacement utilisés pour la
protection des dispositifs à semi-conducteurs –
Sections I à III: Exemples d'éléments de
remplacement normalisés
Low-voltage fuses –
Part 4-1:
Supplementary requirements for fuse-links for
the protection of semiconductor devices –
Sections I to III: Examples of types of
standardized fuse-links
Numéro de référence
Reference number
CEI/IEC 60269-4-1:2002
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60269-4-1
INTERNATIONAL
Première édition
STANDARD
First edition
2002-01
Fusibles basse tension –
Partie 4-1:
Prescriptions supplémentaires concernant les
éléments de remplacement utilisés pour la
protection des dispositifs à semi-conducteurs –
Sections I à III: Exemples d'éléments de
remplacement normalisés
Low-voltage fuses –
Part 4-1:
Supplementary requirements for fuse-links for
the protection of semiconductor devices –
Sections I to III: Examples of types of
standardized fuse-links
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
Q
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

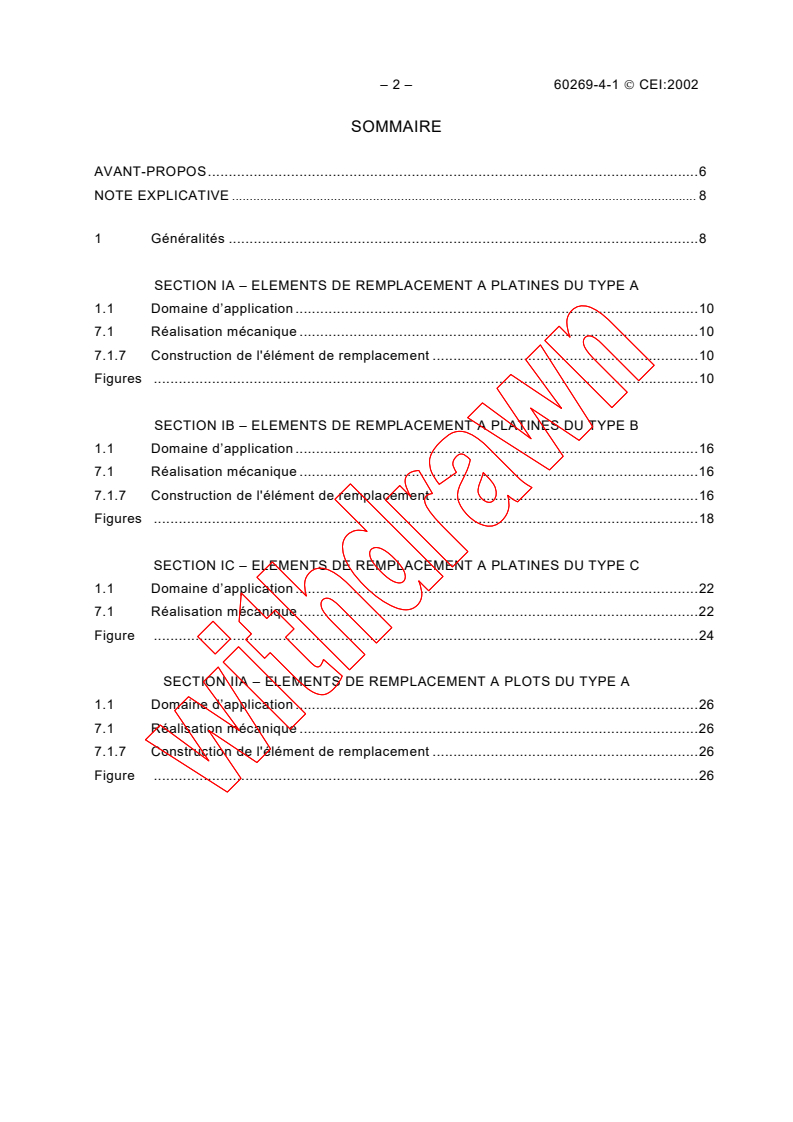

– 2 – 60269-4-1  CEI:2002
SOMMAIRE
AVANT-PROPOS.6

NOTE EXPLICATIVE . 8

1 Généralités .8

SECTION IA – ELEMENTS DE REMPLACEMENT A PLATINES DU TYPE A

1.1 Domaine d’application .10
7.1 Réalisation mécanique .10
7.1.7 Construction de l'élément de remplacement .10
Figures .10
SECTION IB – ELEMENTS DE REMPLACEMENT A PLATINES DU TYPE B
1.1 Domaine d’application .16
7.1 Réalisation mécanique .16
7.1.7 Construction de l'élément de remplacement .16
Figures .18
SECTION IC – ELEMENTS DE REMPLACEMENT A PLATINES DU TYPE C
1.1 Domaine d’application .22
7.1 Réalisation mécanique .22
Figure .24
SECTION IIA – ELEMENTS DE REMPLACEMENT A PLOTS DU TYPE A
1.1 Domaine d’application .26
7.1 Réalisation mécanique .26
7.1.7 Construction de l'élément de remplacement .26
Figure .26

60269-4-1 © IEC:2002 – 3 –
CONTENTS
FOREWORD.7

EXPLANATORY NOTE.9

1 General .9

SECTION IA – FUSE-LINKS WITH BOLTED CONNECTIONS, TYPE A

1.1 Scope.11
7.1 Mechanical design .11
7.1.7 Construction of a fuse-link .11
Figures .11
SECTION IB – FUSE-LINKS WITH BOLTED CONNECTIONS, TYPE B
1.1 Scope.17
7.1 Mechanical design .17
7.1.7 Construction of a fuse-link .17
Figures .19
SECTION IC – FUSE-LINKS WITH BOLTED CONNECTIONS, TYPE C
1.1 Scope.23
7.1 Mechanical design .23
Figure .25
SECTION IIA – FUSE-LINKS WITH FLUSH END CONNECTIONS, TYPE A
1.1 Scope.27
7.1 Mechanical design .27
7.1.7 Construction of a fuse-link .27
Figure .27

– 4 – 60269-4-1  CEI:2002
SECTION IIB – ELEMENTS DE REMPLACEMENT A PLOTS DU TYPE B

1.1 Domaine d’application .30

7.1 Réalisation mécanique .30

Figure .30

SECTION IIIA – ELEMENTS DE REMPLACEMENT

A CAPSULES CYLINDRIQUES DU TYPE A

1.1 Domaine d’application .32

7.1 Réalisation mécanique .32
Figure .32

60269-4-1 © IEC:2002 – 5 –
SECTION IIB – FUSE-LINK WITH FLUSH END CONNECTIONS, TYPE B

1.1 Scope.31

7.1 Mechanical design .31

Figure .31

SECTION IIIA – FUSE-LINKS HAVING CYLINDRICAL CONTACT CAPS, TYPE A

1.1 Scope.33

7.1 Mechanical design .33

Figure .33

– 6 – 60269-4-1  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
FUSIBLES BASSE TENSION –
Partie 4-1: Prescriptions supplémentaires concernant les éléments

de remplacement utilisés pour la protection des dispositifs

à semi-conducteurs –
Sections I à III: Exemples d’éléments de remplacement normalisés

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60269-4-1 a été établie par le sous-comité 32B: Coupe-circuit à
fusibles à basse tension, du comité d'études 32 de la CEI: Coupe-circuit à fusibles.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
32B/387/FDIS 32B/393/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006-04. A
cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60269-4-1 © IEC:2002 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
LOW-VOLTAGE FUSES –
Part 4-1: Supplementary requirements for fuse-links

for the protection of semiconductor devices –

Sections I to III: Examples of types of standardized fuse-links

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60269-4-1 has been prepared by subcommittee 32B: Low-voltage
fuses, of IEC technical committee 32: Fuses.
The text of this standard is based on the following documents:
FDIS Report on voting
32B/387/FDIS 32B/393/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
The committee has decided that the contents of this publication will remain unchanged until
2006-04. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60269-4-1  CEI:2002
FUSIBLES BASSE TENSION –
Partie 4-1: Prescriptions supplémentaires concernant les éléments

de remplacement utilisés pour la protection des dispositifs

à semi-conducteurs –
Sections I à III: Exemples d’éléments de remplacement normalisés

Note explicative – Etant donné qu’il convient de lire la présente norme conjointement avec la

CEI 60269-1 et la CEI 60269-4, la correspondance de la numérotation des articles et
paragraphes a été respectée.
1 Généralités
Les éléments de remplacement utilisés pour la protection des dispositifs à semi-conducteurs
correspondant aux sections suivantes doivent répondre à l’ensemble des paragraphes de la
• CEI 60269-1: Fusibles basse tension – Partie 1: Règles générales; et de la
• CEI 60269-4: Fusibles basse tension – Quatrième partie: Prescriptions supplémentaires
concernant les éléments de remplacement utilisés pour la protection des dispositifs à
semi-conducteurs
ainsi qu’aux règles énoncées dans les sections qui leur sont applicables.
La présente norme est divisée en trois sections traitant chacune d’un exemple spécifique de
dimensions normalisées.
Section I: Eléments de remplacement à platines
Type A
Type B
Type C
Section II: Eléments de remplacement à plots
Type A
Type B
Section III: Eléments de remplacement à capsules cylindriques

Type A
La présente norme couvre des systèmes de dimension mais ne normalise pas les
caractéristiques.
Les éléments de remplacement utilisés pour la protection des dispositifs à semi-conducteurs
peuvent également avoir les mêmes dimensions que ceux de
la CEI 60269-2-1: Section I
la CEI 60269-2-1: Section III
la CEI 60269-3-1: Section I
En plus de satisfaire aux prescriptions de la CEI 60269-4, la puissance dissipée des éléments
de remplacement ne doit pas dépasser la puissance dissipable des socles et des ensembles
porteurs associés. Si la puissance dissipée de l'élément de remplacement dépasse la
puissance dissipable du socle ou de l’ensemble porteur normalisés, des coefficients de
déclassement doivent être donnés par le fabricant.

60269-4-1 © IEC:2002 – 9 –
LOW-VOLTAGE FUSES –
Part 4-1: Supplementary requirements for fuse-links

for the protection of semiconductor devices –

Sections I to III: Examples of types of standardized fuse-links

Explanatory note – In view of the fact that this standard should be read together with

IEC 60269-1 and 60269-4, the numbering of its clauses and subclauses is made to correspond

to the latter.
1 General
Fuse-links for the protection of semiconductor devices according to the following sections shall
comply with all subclauses of
• IEC 60269-1: Low-voltage fuses – Part 1: General requirements; and
• IEC 60269-4: Low-voltage fuses – Part 4: Supplementary requirements for fuse-links for the
protection of semiconductor devices
and shall comply with the requirements laid down in the relevant sections.
This standard is divided into three sections, each dealing with specific examples of
standardized dimensions.
Section I: Fuse-links having bolted connections
Type A
Type B
Type C
Section II: Fuse-links with flush end connections
Type A
Type B
Section III: Fuse-links with cylindrical contact caps
Type A
This standard covers dimensional systems but does not standardize characteristics.
Fuse-links for the protection of semiconductor devices may also have the same dimensions as

fuse-links to:
IEC 60269-2-1: Section I
IEC 60269-2-1: Section III
IEC 60269-3-1: Section I
In addition to meeting the requirements of IEC 60269-4, the power dissipation of the fuse-link
shall not exceed the power acceptance of the associated fuse bases or fuseholders. Where the
power dissipation of the fuse-link exceeds the power acceptance of the standardized fuse base
or fuseholder, de-rating values shall be given by the manufacturer.

– 10 – 60269-4-1  CEI:2002
Section IA – Eléments de remplacement à platines du type A

1.1 Domaine d’application
Les règles supplémentaires suivantes s’appliquent aux éléments de remplacement à platines,

dont les dimensions satisfont aux prescriptions données dans les figures 1(IA) à 3(IA) de

cette section. Leurs tensions et courants assignés sont ceux qui suivent:

• 230 V en courant alternatif jusqu’à 900 A;

• 690 V en courant alternatif jusqu’à 710 A.

7 Conditions normales d'établissement
7.1 Réalisation mécanique
Les dimensions normalisées des éléments de remplacement sont données dans les figures
1(IA) à 3(IA).
7.1.7 Construction de l’élément de remplacement
Pour montrer qu’un élément de remplacement a fonctionné, un élément de remplacement
doté d’un indicateur de déclenchement peut être utilisé en parallèle avec les éléments de
remplacement. Les dimensions normalisées des éléments de remplacement à percuteur sont
données dans la figure 4(IA).
J
H E
B
G
K
F
A
D
IEC  015/02
Dimensions en millimètres
Tension Courant type
type maximum A B D E F G H J K
assignée assigné
max. max. max. nom. max. nom. nom. min max.
V A
230 20 29 8,7 47,6 6,4 0,9 38 4 4,8 8,8
690 20 55 8,7 75 6,4 0,9 64,5 4 4,8 8,8
230 180 29,2 17,7 58,4 12,7 2,5 42 6,4 7,9 19,3
690 100 50,6 17,7 79,8 12,7 2,5 63,5 6,4 7,9 19,3
230 450 32,6 38,2 85 25,4 3,3 59 10,3 13 41,5
690 355 60 38,2 114 25,4 3,3 85 10,3 13 41,5
Figure 1 (IA) – Eléments de remplacement à corps simple

60269-4-1 © IEC:2002 – 11 –
Section IA – Fuse-links with bolted connections, type A

1.1 Scope
The following supplementary requirements apply to fuse-links having bolted connections,

whose dimensions comply with the requirements given in figures 1(IA) to 3(IA) of this section.

Their rated voltages and currents are as follows:

• 230 V a.c. up to 900 A;
• 690 V a.c. up to 710 A.
7 Standard conditions for construction
7.1 Mechanical design
The standardized dimensions of the fuse-links are given in figures 1(IA) to 3(IA).
7.1.7 Construction of a fuse-link
For indication of operation a trip indicator fuse-link may be used in parallel with the fuse-links.
The standardized dimensions of the indicating fuse-links are given in figure 4(IA).
J
H E
B
G
K
F
A
D
IEC  015/02
Dimensions in millimetres
Typical Typical
voltage maximum A B D E F G H J K

max. max. max. nom. max. nom. nom. min. max.
rating current rating
V A
230 20 29 8,7 47,6 6,4 0,9 38 4 4,8 8,8
690 20 55 8,7 75 6,4 0,9 64,5 4 4,8 8,8
230 180 29,2 17,7 58,4 12,7 2,5 42 6,4 7,9 19,3
690 100 50,6 17,7 79,8 12,7 2,5 63,5 6,4 7,9 19,3
230 450 32,6 38,2 85 25,4 3,3 59 10,3 13 41,5
690 355 60 38,2 114 25,4 3,3 85 10,3 13 41,5
Figure 1 (IA) – Single body fuse-links

– 12 – 60269-4-1  CEI:2002
G
B
E
H
J
K
F
A
D
IEC  016/02
Dimensions en millimètres
Tension Courant
type type
A B D E F G H J K
assignée maxi-
mum
max. max. max. nom. nom. nom. nom. min. max.
assigné
V
A
230 900 32,6 38,2 85 25,4 6,4 59 10,3 13 83
690 710 60 38,2 114 25,4 6,4 85 10,3 13 83
Figure 2 (IA) – Eléments de remplacement à double corps

60269-4-1 © IEC:2002 – 13 –
G
B
E
H
J
K
F
A
D
IEC  016/02
Dimensions in millimetres
Typical
Typical
maximum
voltage A B D E F G H J K
current
rating max. max. max. nom. nom. nom. nom. min. max.
rating
V
A
230 900 32,6 38,2 85 25,4 6,4 59 10,3 13 83
690 710 60 38,2 114 25,4 6,4 85 10,3 13 83
Figure 2 (IA) – Double body fuse-links

– 14 – 60269-4-1  CEI:2002
J
H
E
B
G K
K
A
F
D
IEC  016/02
Dimensions en millimètres
Tension Courant
type type
A B D E F G H J K
assignée maximum
max. max. max. nom. max. nom. nom. min. max.
assigné
V
A
690 200 50,6 37 95 32 1,6 70 8,7 10,3 19,9
Figure 3 (IA) – Eléments de remplacement jumelés
∅G
∅C
D E B
F
(course)
A
Percuteur qui se déclenche
quand le fusible fonctionne
(peut aussi être utilisé
pour déclencher
un matériel auxiliaire)
IEC  017/02
Dimensions en millimètres
Tension A B D E F
∅C ∅G
type
max. nom. max. nom. no
...
