IEC 61543:1995/AMD2:2005
(Amendment)Amendment 2 - Residual current-operated protective devices (RCDs) for household and similar use - Electromagnetic compatibility
Amendment 2 - Residual current-operated protective devices (RCDs) for household and similar use - Electromagnetic compatibility
Amendement 2 - Dispositifs différentiels résiduels (DDR) pour usages domestiques et analogues - Compatibilité électromagnétique
General Information
Relations
Standards Content (Sample)
NORME CEI
INTERNATIONALE
IEC
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
2005-11
Amendement 2
Dispositifs différentiels résiduels (DDR)
pour usages domestique et analogues –
Compatibilité électromagnétique
Amendment 2
Residual current-operated protective devices
(RCDs) for household and similar use –
Electromagnetic compatibility
IEC 2005 Droits de reproduction réservés Copyright - all rights reserved
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
D
Commission Electrotechnique Internationale
PRICE CODE
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

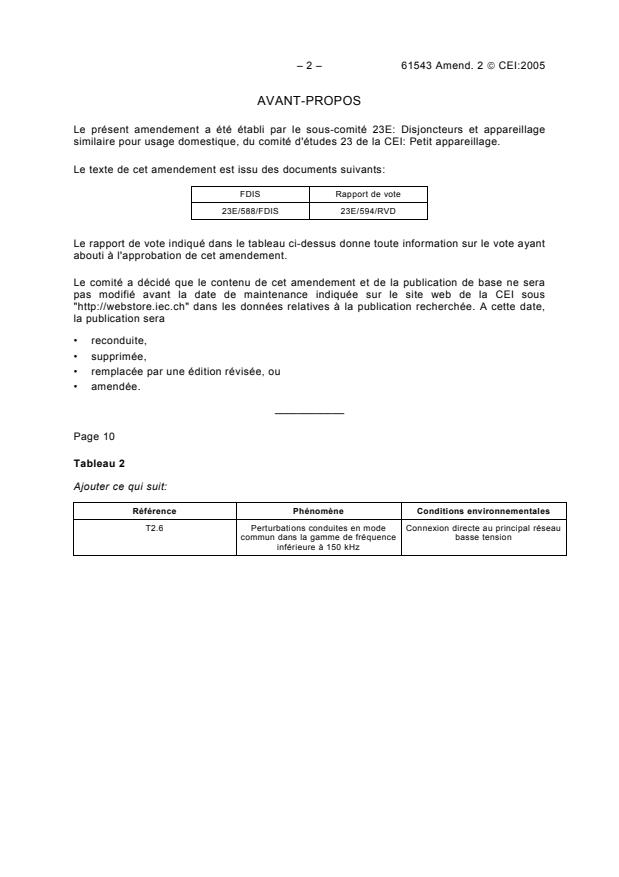

– 2 – 61543 Amend. 2 CEI:2005
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 23E: Disjoncteurs et appareillage
similaire pour usage domestique, du comité d'études 23 de la CEI: Petit appareillage.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
23E/588/FDIS 23E/594/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
____________
Page 10
Tableau 2
Ajouter ce qui suit:
Référence Phénomène Conditions environnementales
T2.6 Perturbations conduites en mode Connexion directe au principal réseau
commun dans la gamme de fréquence basse tension
inférieure à 150 kHz
61543 Amend. 2 IEC:2005 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 23E: Circuit-breakers and similar
equipment for household use, of IEC technical committee 23: Electrical accessories.
The text of this amendment is based on the following documents:
FDIS Report on voting
23E/588/FDIS 23E/594/RVD
Full information on the voting for the approval of this amendment can be found in the report
on voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
.
_____________
Page 11
Table 2
Add the following:
Reference Phenomena Environmental conditions
T2.6 Conducted common mode Direct connection to the low voltage
disturbances in the frequency range main network
lower than 150 kHz

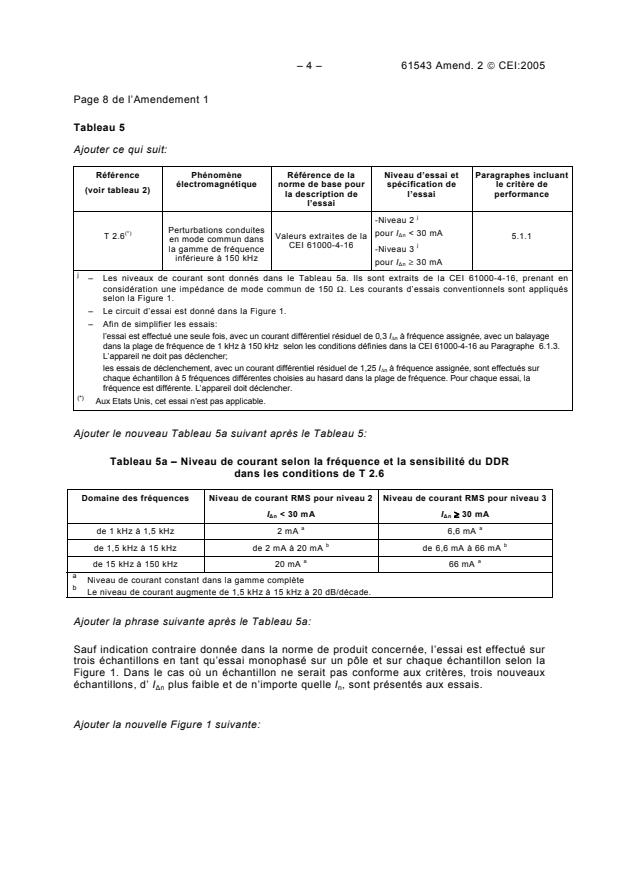

– 4 – 61543 Amend. 2 CEI:2005
Page 8 de l’Amendement 1
Tableau 5
Ajouter ce qui suit:
Référence Phénomène Référence de la Niveau d’essai et Paragraphes incluant
électromagnétique norme de base pour spécification de le critère de
(voir tableau 2)
la description de l’essai performance
l’essai
j
-Niveau 2
Perturbations conduites
(*)
pour I < 30 mA
∆n
T 2.6 Valeurs extraites de la 5.1.1
en mode commun dans
j
CEI 61000-4-16
la gamme de fréquence -Niveau 3
inférieure à 150 kHz
pour I ≥ 30 mA
∆n
j
– Les niveaux de courant sont donnés dans le Tableau 5a. Ils sont extraits de la CEI 61000-4-16, prenant en
considération une impédance de mode commun de 150 Ω. Les courants d’essais conventionnels sont appliqués
selon la Figure 1.
– Le circuit d’essai est donné dans la Figure 1.
– Afin de simplifier les essais:
l’essai est effectué une seule fois, avec un courant différentiel résiduel de 0,3 I à fréquence assignée, avec un balayage
∆n
dans la plage de fréquence de 1 kHz à 150 kHz selon les conditions définies dans la CEI 61000-4-16 au Paragraphe 6.1.3.
L’appareil ne doit pas déclencher;
les essais de déclenchement, avec un courant différentiel résiduel de 1,25 I à fréquence assignée, sont effectués sur
∆n
chaque échantillon à 5 fréquences différentes choisies au hasard dans la plage de fréquence. Pour chaque essai, la
fréquence est différente. L’appareil doit déclencher.
(*)
Aux Etats Unis, cet essai n’est pas applicable.
...
