IEC 60044-1:1996

NORME CEI
INTERNATIONALE
60044-1
Edition 1.2
2003-02
Edition 1:1996 consolidée par les amendements 1:2000 et 2:2002
Transformateurs de mesure –
Partie 1:
Transformateurs de courant
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60044-1:1996+A1:2000+A2:2002(F)

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2.

Informations supplémentaires
sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE
60044-1
Edition 1.2
2003-02
Edition 1:1996 consolidée par les amendements 1:2000 et 2:2002
Transformateurs de mesure –
Partie 1:
Transformateurs de courant
 IEC 2003 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch  Web: www.iec.ch
CODE PRIX
CQ
Commission Electrotechnique Internationale
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

– 2 – 60044-1 © CEI:1996+A1:2000+A2:2002

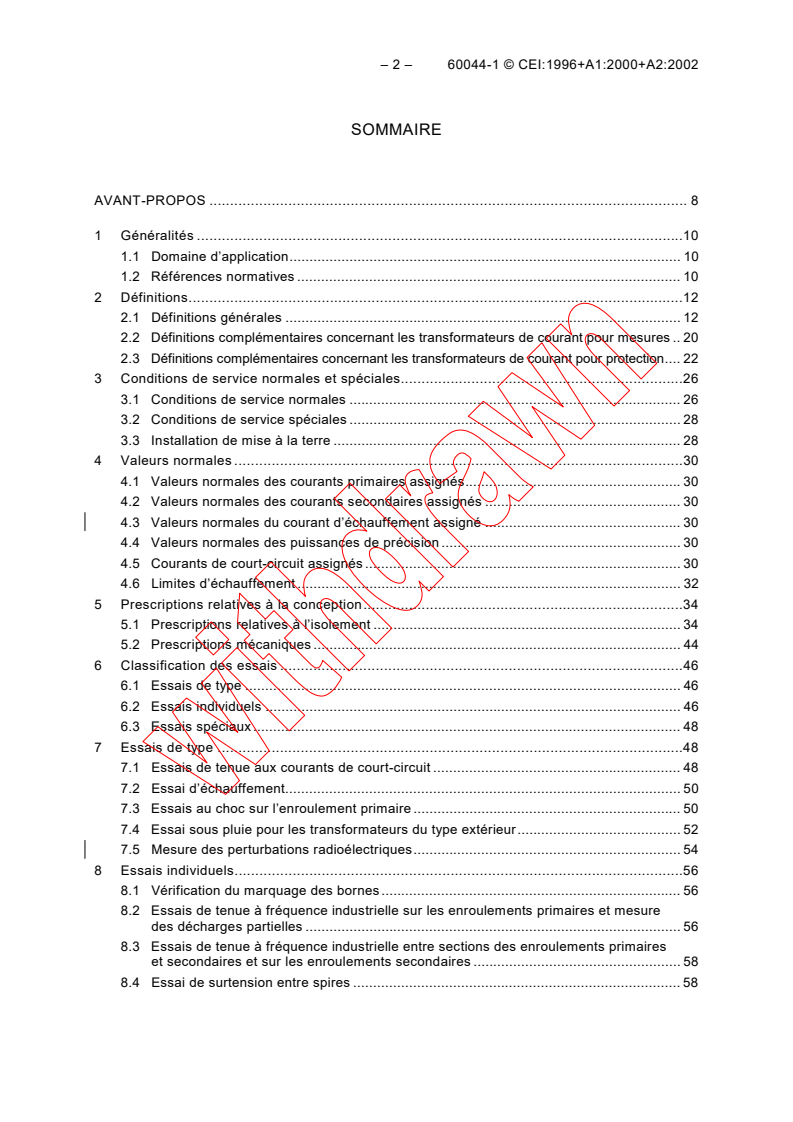

SOMMAIRE
AVANT-PROPOS . 8

1 Généralités .10

1.1 Domaine d’application. 10

1.2 Références normatives . 10

2 Définitions.12
2.1 Définitions générales . 12
2.2 Définitions complémentaires concernant les transformateurs de courant pour mesures . 20
2.3 Définitions complémentaires concernant les transformateurs de courant pour protection. 22
3 Conditions de service normales et spéciales.26
3.1 Conditions de service normales . 26
3.2 Conditions de service spéciales . 28
3.3 Installation de mise à la terre . 28
4 Valeurs normales .30
4.1 Valeurs normales des courants primaires assignés. 30
4.2 Valeurs normales des courants secondaires assignés . 30
4.3 Valeurs normales du courant d’échauffement assigné . 30
4.4 Valeurs normales des puissances de précision . 30
4.5 Courants de court-circuit assignés . 30
4.6 Limites d’échauffement . 32
5 Prescriptions relatives à la conception.34
5.1 Prescriptions relatives à l’isolement . 34
5.2 Prescriptions mécaniques . 44
6 Classification des essais .46
6.1 Essais de type . 46
6.2 Essais individuels . 46
6.3 Essais spéciaux . 48
7 Essais de type .48
7.1 Essais de tenue aux courants de court-circuit . 48
7.2 Essai d’échauffement. 50

7.3 Essais au choc sur l’enroulement primaire . 50
7.4 Essai sous pluie pour les transformateurs du type extérieur. 52
7.5 Mesure des perturbations radioélectriques. 54
8 Essais individuels.56
8.1 Vérification du marquage des bornes . 56
8.2 Essais de tenue à fréquence industrielle sur les enroulements primaires et mesure
des décharges partielles . 56
8.3 Essais de tenue à fréquence industrielle entre sections des enroulements primaires
et secondaires et sur les enroulements secondaires . 58
8.4 Essai de surtension entre spires . 58

– 4 – 60044-1 © CEI:1996+A1:2000+A2:2002

9 Essais spéciaux .60

9.1 Essai au choc coupé sur l’enroulement primaire . 60

9.2 Mesure de la capacité et du facteur de dissipation diélectrique. 60

9.3 Essais mécaniques. 62

9.4 Mesure des surtensions transmises. 64

10 Marquage .64

10.1 Marquage des bornes – Règles générales . 64

10.2 Marquage des plaques signalétiques . 66

11 Prescriptions complémentaires concernant les transformateurs de courant pour

mesures.68
11.1 Désignation de la classe de précision d’un transformateur de courant pour mesures . 68
11.2 Limites de l’erreur de courant et du déphasage des transformateurs de courant
pour mesures . 68
11.3 Transformateurs à gamme étendue . 72
11.4 Essais de type concernant la précision des transformateurs de courant
pour mesures . 72
11.5 Essais individuels concernant la précision des transformateurs de courant
pour mesures . 74
11.6 Facteur de sécurité assigné . 74
11.7 Marquage de la plaque signalétique d’un transformateur pour mesures . 74
12 Prescriptions complémentaires concernant les transformateurs de courant
pour protection.74
12.1 Valeurs normales des facteurs limites de précision . 74
12.2 Classes de précision d’un transformateur de courant pour protection. 76
12.3 Limites des erreurs des transformateurs de courant pour protection . 76
12.4 Erreur de courant et du déphasage – Essais de type et essais individuels
des transformateurs de courant pour protection. 76
12.5 Erreur composée – Essais de type. 76
12.6 Erreur composée – Essais individuels. 78
12.7 Marquage de la plaque signalétique d’un transformateur pour protection . 78
13 Prescriptions complémentaires concernant les transformateurs de courant
de classe PR.78
13.1 Valeurs normales des facteurs limites de précision . 78
13.2 Classes de précision d’un transformateur de courant de classe PR . 80
13.3 Limites des erreurs des transformateurs de courant de classe PR . 80

13.4 Essais de type et individuels pour les erreurs de courant et les déphasages
des transformateurs de courant de classe PR pour protection . 80
13.5 Marquage de la plaque signalétique d’un transformateur de courant de classe PR. 82
14 Prescriptions complémentaires concernant les transformateurs de courant
de classe PX.82
14.1 Spécification des performances concernant les transformateurs de courant
de classe PX . 82
14.2 Prescriptions d’isolement pour les transformateurs de courant de classe PX . 84
14.3 Essais de type pour les transformateurs de courant pour protection de classe PX . 84
14.4 Essais individuels pour les transformateurs de courant pour protection
de classe PX. 84
14.5 Marquage de la plaque signalétique d’un transformateur de courant de classe PX. 86

– 6 – 60044-1 © CEI:1996+A1:2000+A2:2002

Annexe A (normative) Transformateurs de courant pour protection .102

Annexe B (informative) Essai de chocs coupés multiples .110

Figure 1 – Facteurs correctifs pour l’altitude .88

Figure 2 – Circuit d’essai pour la mesure des décharges partielles.90

Figure 3 – Variante de circuit d’essai pour la mesure des décharges partielles.90

Figure 4 – Exemple de circuit d’essai équilibré pour la mesure des décharges partielles .92

Figure 5 – Exemple de circuit d’étalonnage pour la mesure des décharges partielles.92

Figure 6 – Circuit de mesure.94

Figure 7 – Mesure des surtensions transmises: Circuit d’essai et installation
pour essai GIS .96
Figure 8 – Mesure des surtensions transmises: Installation générale pour essais .98
Figure 9 – Mesure des surtensions transmises: Formes de l’onde d’essai .100
Figures A.1 à A.6 .108
Tableau 1 – Catégories de température .26
Tableau 2 – Limites d’échauffement des enroulements .32
Tableau 3 – Niveaux d’isolement assignés pour les enroulements primaires de trans-
formateur avec une tension la plus élevée pour le matériel U inférieure à 300 kV.36
m
Tableau 4 – Niveaux d’isolement assignés pour les enroulements primaires de trans-
formateur avec une tension la plus élevée pour le matériel U égale ou supérieure à 300 kV .36
m
Tableau 5 – Tensions de tenue à fréquence industrielle pour les enroulements primaires
de transformateurs avec une tension la plus élevée pour le matériel U égale ou
m
supérieure à 300 kV .38
Tableau 6 – Tensions d’essai de décharges partielles et niveaux admissibles .38
Tableau 7 – Longueurs de la ligne de fuite.42
Tableau 8 – Charges d’essai de tenue statique .44
Tableau 9 – Charges d’essai à appliquer aux bornes primaires .62
Tableau 10 – Marques des bornes .66
Tableau 11 – Limites de l’erreur de courant et du déphasage des transformateurs
de courant pour mesures (classes de 0.1 à 1).70
Tableau 12 – Limites de l’erreur de courant et du déphasage des transformateurs
de courant pour mesures pour applications particulières .72
Tableau 13 – Limites de l’erreur de courant des transformateurs de courant pour
mesures (classes 3 et 5) .72
Tableau 14 – Limites des erreurs des transformateurs de courant pour protection.76

Tableau 15 – Limites des erreurs des transformateurs de courant de classe PR.80
Tableau 16 – Limites des surtensions transmises .44

– 8 – 60044-1 © CEI:1996+A1:2000+A2:2002

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
TRANSFORMATEURS DE MESURE –
Partie 1: Transformateurs de courant

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60044-1 a été établie par le comité d’études 38 de la CEI:
Transformateurs de mesure.
La présente version consolidée de la CEI 60044-1 comprend la première édition (1996)
[documents 38/161/FDIS et 38/174/RVD, son amendement 1 (2000) [documents 38/245/FDIS et
38/257/RVD] et son amendement 2 (2002) [documents 38/285/FDIS et 38/289/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.

Elle porte le numéro d'édition 1.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
L’annexe A fait partie intégrante de cette norme.
L’annexe B est donnée uniquement à titre d’information.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant 2005-12. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
– 10 – 60044-1 © CEI:1996+A1:2000+A2:2002

TRANSFORMATEURS DE MESURE –
Partie 1: Transformateurs de courant

1 Généralités
1.1 Domaine d’application
La présente partie de la CEI 60044 est applicable aux transformateurs de courant destinés à être

utilisés avec des appareils de mesure électriques et aux transformateurs de courant pour protec-
tion, d’usage courant et neufs, la fréquence du courant étant comprise entre 15 Hz et 100 Hz.
Elle s’applique principalement aux transformateurs à enroulements séparés, mais elle est
valable aussi, dans la mesure du possible, pour les autotransformateurs.
L’article 11 comprend les prescriptions et les essais qui complètent, en ce qui concerne les
transformateurs pour mesures, ceux qui sont indiqués dans les articles 3 à 10.
L’article 12 comprend les prescriptions et les essais qui complètent, en ce qui concerne les
transformateurs de courant pour protection, ceux qui sont indiqués dans les articles 3 à 10.
Les prescriptions de cet article se rapportent en particulier aux transformateurs devant assurer
la protection en conservant une précision suffisante pour des courants valant plusieurs fois le
courant assigné.
Pour certains systèmes de protection, dans lesquels les caractéristiques du transformateur de
courant font partie intégrante du système (par exemple dans les dispositifs de protection
différentielle à action rapide ou de protection par courant de terre dans les réseaux à neutre
mis à la terre par bobine d’extinction), des prescriptions supplémentaires sont données dans
l’article 13 pour les transformateurs de classe PR et dans l’article 14 pour les transformateurs
de classe PX.
L’article 13 comprend les prescriptions et les essais qui complètent, en ce qui concerne les
transformateurs de courant pour protection, ceux qui sont indiqués dans les articles 3 à 10.
Les prescriptions de cet article se rapportent en particulier aux transformateurs devant assurer
la protection tout en ayant une absence de flux rémanent.
L’article 14 comprend les prescriptions et les essais qui complètent, en ce qui concerne les
transformateurs de courant pour protection, ceux qui sont indiqués dans les articles 3 à 10.
Les prescriptions de cet article se rapportent en particulier au transformateur devant assurer la
protection dans laquelle la connaissance de la courbe d’excitation, de la résistance secondaire,
de la résistance de charge et du rapport du nombre de spires est suffisante pour évaluer ses
performances dans le système de protection auquel il est connecté.
Les transformateurs de courant pour mesure et protection doivent satisfaire aux prescriptions

de tous les articles de la présente norme.
1.2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60028:1925, Spécification internationale d'un cuivre-type recuit
CEI 60038:1983, Tensions normales de la CEI
CEI 60044-6:1992, Transformateurs de mesure – Partie 6: Prescriptions concernant les
transformateurs de courant pour protection pour la réponse en régime transitoire

– 12 – 60044-1 © CEI:1996+A1:2000+A2:2002

CEI 60050(321):1986, Vocabulaire Electrotechnique International – Chapitre 321: Transfor-

mateurs de mesure
CEI 60060-1:1989, Techniques des essais à haute tension – Première partie: Définitions et

prescriptions générales relatives aux essais

CEI 60071-1:1993, Coordination de l'isolement – Partie 1: Définitions, principes et règles

CEI 60085:1984, Evaluation et classification thermiques de l'isolation électrique

CEI 60121:1960, Recommandation concernant les fils en aluminium recuit industriel pour

conducteurs électriques
CEI 60270:1981, Mesure des décharges partielles
CEI 60567:1992, Guide d'échantillonnage de gaz et d'huile dans les matériels électriques
immergés, pour l'analyse des gaz libres et dissous
CEI 60599:1978, Interprétation de l'analyse des gaz dans les transformateurs et autres
matériels électriques remplis d'huile, en service
CEI 60721: Classification des conditions d'environnement
CEI 60815:1986, Guide pour le choix des isolateurs sous pollution
CISPR 18-2:1986, Caractéristiques des lignes et des équipements à haute tension relatives
aux perturbations radioélectriques – Deuxième partie: Méthodes de mesure et procédure
d'établissement des limites
2 Définitions
Pour les besoins de la présente partie de la CEI 60044, les définitions suivantes s'appliquent:
2.1 Définitions générales
2.1.1
transformateur de mesure
transformateur destiné à alimenter des appareils de mesure, des compteurs, des relais et
autres appareils analogues
[VEI 321-01-01 modifiée]
2.1.2
transformateur de courant
transformateur de mesure dans lequel le courant secondaire est, dans les conditions normales
d’emploi, pratiquement proportionnel au courant primaire et déphasé par rapport à celui-ci d’un
angle voisin de zéro, pour un sens approprié des connexions
[VEI 321-02-01]
2.1.3
enroulement primaire
enroulement traversé par le courant à transformer
2.1.4
enroulement secondaire
enroulement qui alimente les circuits de courant des appareils de mesure, des compteurs, des
relais et circuits analogues
– 14 – 60044-1 © CEI:1996+A1:2000+A2:2002

2.1.5
circuit secondaire
circuit extérieur alimenté par l’enroulement secondaire d’un transformateur

2.1.6
courant primaire assigné
valeur du courant primaire d’après laquelle sont déterminées ses conditions de fonctionnement

[VEI 321-01-11 modifiée]
2.1.7
courant secondaire assigné
valeur du courant secondaire d’après laquelle sont déterminées ses conditions de fonctionnement

[VEI 321-01-15 modifiée]
2.1.8
rapport de transformation
rapport entre le courant primaire réel et le courant secondaire réel
[VEI 321-01-17 modifiée]
2.1.9
rapport de transformation assigné
rapport entre le courant primaire assigné et le courant secondaire assigné
[VEI 321-01-19 modifiée]
2.1.10
erreur de courant (erreur de rapport)
erreur que le transformateur introduit dans la mesure d’un courant et qui provient de ce que le
rapport de transformation n’est pas égal à la valeur assignée
[VEI 321-01-21 modifiée]
L’erreur de courant exprimée en pour-cent est donnée par la formule:
()KI −I x 100
ns p
Erreur de courant % =
I
p
où
K est le rapport de transformation assigné;
n
I est le courant primaire donné;
p
I est le courant secondaire correspondant à I dans les conditions de la mesure.
s p
2.1.11
déphasage
différence de phase entre les courants primaire et secondaire, le sens des vecteurs étant
choisi de façon que l’angle soit nul pour un transformateur parfait
[VEI 321-01-23 modifiée]
Le déphasage est considéré comme positif lorsque le vecteur courant secondaire est en
avance sur le vecteur courant primaire; il est exprimé habituellement en minutes ou en
centiradians.
NOTE  Cette définition n’est rigoureuse qu’en courants sinusoïdaux.
2.1.12
classe de précision
désignation appliquée à un transformateur de courant dont les erreurs restent dans des limites
spécifiées pour des conditions d’emploi spécifiées

– 16 – 60044-1 © CEI:1996+A1:2000+A2:2002

2.1.13
charge
impédance du circuit secondaire exprimée en ohms avec indication du facteur de puissance

La charge est généralement caractérisée par la puissance apparente absorbée, en volt-

ampères, à un facteur de puissance indiqué et pour le courant secondaire assigné.

2.1.14
charge de précision
valeur de la charge sur laquelle sont basées les conditions de précision

2.1.15
puissance de précision
puissance apparente (en voltampères à un facteur de puissance spécifié) que le trans-
formateur peut fournir au circuit secondaire pour le courant secondaire assigné et la charge de
précision
2.1.16
tension la plus élevée pour le matériel
tension efficace entre phases la plus élevée pour laquelle est conçue l’isolation du trans-
formateur
2.1.17
tension la plus élevée d’un réseau
valeur la plus élevée de la tension qui se présente à un instant et en un point quelconque du
réseau dans des conditions d’exploitation normales
2.1.18
niveau d’isolement assigné
combinaison des valeurs de tension qui caractérise l’isolation du transformateur en ce qui
concerne son aptitude à résister aux contraintes diélectriques
2.1.19
réseau à neutre isolé
réseau dont aucun point neutre n’a de connexion intentionnelle avec la terre, à l’exception des
liaisons à haute impédance destinées à des dispositifs de protection ou de mesure
[VEI 601-02-24]
2.1.20
réseau à neutre directement à la terre
réseau dont le ou les points neutres sont reliés directement à la terre
[VEI 601-02-25]
2.1.21
réseau à neutre non directement à la terre
réseau dont le ou les points neutres sont reliés à la terre par l’intermédiaire d’impédances
destinées à limiter les courants de défaut à la terre
[VEI 601-02-26]
2.1.22
réseau compensé par bobine d’extinction
réseau dont un ou plusieurs points neutres sont reliés à la terre par des réactances compen-
sant approximativement la composante capacitive du courant de défaut monophasé à la terre
[VEI 601-02-27]
NOTE  Pour un réseau compensé par bobine d’extinction, le courant résiduel dans le défaut est limité à tel point
qu’un arc de défaut dans l’air est généralement auto-extinguible.

– 18 – 60044-1 © CEI:1996+A1:2000+A2:2002

2.1.23
facteur de défaut à la terre
en un emplacement donné d’un réseau triphasé, et pour un schéma d’exploitation donné de ce

réseau, rapport entre d’une part la tension efficace la plus élevée, à la fréquence du réseau,

entre une phase saine et la terre pendant un défaut à la terre affectant une phase quelconque

ou plusieurs phases en un point quelconque du réseau, et d’autre part la valeur efficace de la

tension entre phase et terre à la fréquence du réseau qui serait obtenue à l’emplacement
considéré en l’absence du défaut

[VEI 604-03-06]
2.1.24
réseau à neutre mis à la terre

réseau dont le neutre est connecté à la terre, soit directement, soit à travers une résistance ou
une réactance suffisamment faible pour réduire les oscillations transitoires et laisser passer un
courant suffisant pour la protection par courant de terre:
a) le neutre est dit effectivement à la terre si, quel que soit l’emplacement du défaut, le facteur
de défaut à la terre ne dépasse pas 1,4;
NOTE  Ce résultat est obtenu approximativement si, quelle que soit la configuration du réseau, le rapport de la
réactance homopolaire à la réactance directe est inférieur à 3 et le rapport de la résistance homopolaire à la
réactance directe est inférieur à l’unité.
b) le neutre est non effectivement à la terre si, lors d’un défaut à la terre, le facteur de féfaut à
la terre est supérieur à 1,4.
2.1.25
installation en situation exposée
installation dans laquelle le matériel est soumis à des surtensions d’origine atmosphérique
NOTE  Ces installations sont généralement connectées à des lignes aériennes, directement ou par l’intermédiaire
d’un câble de faible longueur.
2.1.26
installation en situation non exposée
installation dans laquelle le matériel n’est pas soumis à des surtensions d’origine atmo-
sphérique
NOTE  Ces installations sont généralement connectées à un réseau de câbles souterrains.
2.1.27
fréquence assignée
valeur de la fréquence sur laquelle sont basées les prescriptions de la présente norme
2.1.28
courant de court-circuit thermique assigné (I )
th
valeur efficace du courant primaire que le transformateur peut supporter pendant 1 s, son
secondaire étant mis en court-circuit, sans qu’il subisse de dommage

2.1.29
courant dynamique assigné (I )
dyn
valeur de crête du courant primaire que le transformateur peut supporter sans subir de dom-
mages électriques ou mécaniques du fait des efforts électromagnétiques qui en résultent, le
secondaire étant mis en court-circuit
2.1.30
courant d’échauffement ou courant thermique continu assigné (I )
cth
valeur du courant qui peut passer indéfiniment dans l’enroulement primaire, l’enroulement secon-
daire débitant sur la charge de précision, sans que l’échauffement dépasse les valeurs spécifiées
2.1.31
courant d’excitation
aleur efficace du courant qui traverse l’enroulement secondaire d’un transformateur de cou-
rant, lorsqu’on applique entre les bornes secondaires une tension sinusoïdale de fréquence
assignée, l’enroulement primaire et tous les autres enroulements étant à circuit ouvert

– 20 – 60044-1 © CEI:1996+A1:2000+A2:2002

2.1.32
charge résistante assignée (R )
b
valeur assignée de la charge résistante connectée aux bornes secondaires, exprimée en ohms

2.1.33
résistance de l’enroulement secondaire (R )
ct
résistance en courant continu de l’enroulement secondaire, exprimée en ohms, ramenée à
75 °C ou à toute autre température qui peut être spécifiée

2.1.34
*
erreur composée
en régime permanent, la valeur efficace de la différence entre:

a) les valeurs instantanées du courant primaire, et
b) le produit du rapport de transformation assigné par les valeurs instantanées du courant
secondaire,
les sens positifs des courants primaire et secondaire correspondant aux conventions admises
pour le marquage des bornes.
L’erreur composée ε est exprimée en général en pour-cent de la valeur efficace du courant
c
primaire selon la formule:
T
100 1
ε=−()Ki i dt
c ns p
∫
IT 0
p
où
K est le rapport de transformation assigné;
n
I est la valeur efficace du courant primaire;
p
i est la valeur instantanée du courant primaire;
p
i est la valeur instantanée du courant secondaire;
s
T est la valeur de la période des courants.
2.1.35
transformateurs de courant à plusieurs rapports de transformation
transformateur de courant dans lequel plusieurs rapports sont obtenus en connectant des
sections de l’enroulement primaire en série ou en parallèle, ou au moyen de prises sur l’enrou-
lement secondaire
2.2 Définitions complémentaires concernant les transformateurs de courant
pour mesures
2.2.1
transformateur de courant pour mesures
transformateur de courant destiné à alimenter des appareils de mesure, des compteurs et
autres appareils analogues
2.2.2
courant limite assigné (pour les appareils de mesure) (IPL)
valeur du courant primaire minimal pour lequel l’erreur composée du transformateur de courant
pour mesures est égale ou supérieure à 10 %, la charge secondaire étant égale à la charge de
précision
NOTE  Il convient que l’erreur composée soit plus grande que 10 % pour protéger les appareils de mesure
alimentés par le transformateur contre les courants de valeurs élevées apparaissant en cas de court-circuit dans le
réseau.
————
*
Voir annexe A.
– 22 – 60044-1 © CEI:1996+A1:2000+A2:2002

2.2.3
facteur de sécurité (pour les appareils de mesure) (FS)

rapport entre le courant limite primaire assigné pour l’appareil et le courant primaire assigné

NOTE 1 Il convient d’attirer l’attention sur le fait que le facteur de sécurité réel est affecté par la charge.

NOTE 2  La sécurité des appareils alimentés par le transformateur est d’autant plus grande, en cas de court-circuit

dans le réseau où est intercalé l’enroulement primaire, que le facteur de sécurité (FS) est plus petit.

2.2.4
force électromotrice limite secondaire

produit du facteur de sécurité FS par le courant secondaire assigné et par la somme vectorielle
de la charge de précision et de l’impédance de l’enroulement secondaire

NOTE 1  La méthode de calcul de la force électromotrice limite secondaire conduit à une valeur supérieure à la
valeur réelle. Elle a été choisie en vue d’appliquer la même méthode d’essai qu’en 11.6 et 12.5 relatifs aux
transformateurs de courant pour protection.
D’autres méthodes peuvent être utilisées suivant accord entre le constructeur et l’acheteur.
NOTE 2  Dans le calcul de la force électromotrice limite secondaire, la résistance de l’enroulement secondaire doit
être corrigée à la température de 75 °C.
2.3 Définitions complémentaires concernant les transformateurs de courant
pour protection
2.3.1
transformateur de courant pour protection
transformateur de courant destiné à alimenter des relais de protection
2.3.2
courant limite de précision assigné
valeur la plus élevée du courant primaire pour laquelle le transformateur doit satisfaire aux
prescriptions concernant l’erreur composée
2.3.3
facteur limite de précision
rapport entre le courant limite de précision assigné et le courant primaire assigné
2.3.4
force électromotrice limite secondaire
produit du facteur limite de précision par le courant secondaire assigné et par la somme
vectorielle de la charge de précision et de l’impédance de l’enroulement secondaire
2.3.5
transformateur de courant pour protection de classe PR
transformateur de courant ayant un facteur de rémanence limité pour lequel, dans certains cas,
une valeur de la constante de temps secondaire et/ou une valeur maximale de la résistance du
bobinage secondaire peuvent être spécifiés

2.3.6
flux de saturation (ΨΨΨΨ )
s
valeur de crête du flux qui existerait dans un circuit magnétique à la transition de l’état non
saturé à l’état de saturation complète et que l’on suppose être celle relative au point de la
caractéristique B-H du circuit magnétique considéré tel qu’une croissance de B de 10 % donne
lieu à une croissance de H de 50 %
2.3.7
flux rémanent (ΨΨΨΨ )
r
valeur du flux qui subsisterait dans le circuit magnétique 3 min après l’interruption d’un courant
d’excitation de grandeur suffisante pour produire le flux de saturation (Ψ ) défini en 2.3.6
s
– 24 – 60044-1 © CEI:1996+A1:2000+A2:2002

2.3.8
facteur de rémanence (K )
r
rapport K = 100 × Ψ / Ψ , exprimé en pourcentage (%)
r r s
2.3.9
constante de temps assignée de la boucle secondaire (T )
s
valeur de la constante de temps de la boucle secondaire du transformateur de courant

déterminée à partir de la somme des inductances magnétisantes et de fuites (L ), et de la
s
résistance de la boucle secondaire (R )
s
T = L / R
s s s
2.3.10
caractéristique d’excitation
présentation, sous forme d’un graphique ou d’un tableau, de la relation entre la valeur efficace
du courant d’excitation et la valeur efficace de la f.é.m. sinusoïdale appliquée aux bornes
secondaires d’un transformateur de courant, le primaire et les autres bobinages étant ouverts,
sur une plage de valeurs permettant de définir la caractéristique depuis les bas niveaux
d’excitation jusqu’à la valeur nominale de la tension de f.é.m. de coude assignée
2.3.11
transformateur de courant de classe PX
transformateur à faible inductance de fuite, pour lequel la connaissance de la courbe
d’excitation, de la résistance secondaire, de la résistance de charge et du rapport du nombre
de spires est suffisante pour évaluer ses performances dans le système de protection auquel il
est connecté
2.3.12
f.é.m. de coude assignée (E )
k
valeur minimale de la f.é.m. sinusoïdale efficace, à la fréquence assignée, appliquée aux
bornes de l’enroulement secondaire du transformateur, tous les autres enroulements étant
ouverts, dont l’accroissement de 10 % provoque un accroissement de la valeur efficace du
courant d’excitation inférieur à 50 %
NOTE La valeur réelle de la f.é.m. de coude sera ≥ à la f.é.m. de coude assignée.
2.3.13
rapport des nombres de spires assigné
rapport entre le nombre de spires de l’enroulement primaire et le nombre de spires de
l’enroulement secondaire:
EXEMPLE 1 1/ 600 (une spire primaire avec six cents spires secondaires).
EXEMPLE 2 2/1 200 (transformateur de courant de rapport similaire mais utilisant deux
spires primaires).
2.3.14
erreur sur le rapport des nombres de spires
différence entre les valeurs assignée et réelle du rapport des nombres de spires exprimée en
pourcentage
(rapport des nombres de spires réel − rapport des nombres de spires assigné)
Erreur sur
= × 100
le rapport des nombres
rapport des nombres de spires assigné
de spires (%)
2.3.15
facteur de dimensionnement (K )
x
facteur défini par l’acheteur exprimant le nombre de fois de la valeur assignée du courant
secondaire (I ) que peut atteindre le courant secondaire en régime de défaut, incluant les
sn
facteurs de sécurité, jusqu’à laquelle il est demandé au transformateur de satisfaire aux
performances exigées
– 26 – 60044-1 © CEI:1996+A1:2000+A2:2002

3 Conditions de service normales et spéciales

Des informations détaillées concernant la classification des conditions d’environnement sont

données dans la série des CEI 60721.

3.1 Conditions de service normales

3.1.1 Température d’air ambiante

Les transformateurs de courant sont classés en trois catégories comme indiqué au tableau 1.

Tableau 1 – Catégories de température

Catégorie Température Température
minimale maximale
°C °C
–5/40 –5 40
–25/40 –25 40
–40/40 –40 40
NOTE  Dans le choix de la catégorie de température, il convient également de tenir
compte des conditions de stockage et de transport.
3.1.2 Altitude
L’altitude est inférieure à 1000 m.
3.1.3 Vibrations ou tremblements de terre
Les vibrations dues à des causes externes au transformateur de courant ou aux tremblements
de terre sont négligeables.
3.1.4 Autres conditions de service pour des transformateurs de courant
du type intérieur
Les autres conditions de service considérées sont les suivantes:
a) l’influence du rayonnement solaire peut être négligée;
b) l’air ambiant n’est pas pollué de manière significative par la poussière, la fumée, les gaz
corrosifs, les vapeurs ou le sel;
c) les conditions d’humidité sont les suivantes:
1) la valeur moyenne de l’humidité relative, mesurée pendant une période de 24 h, ne
dépasse pas 95 %;
2) la valeur moyenne de la pression de vapeur d’eau, pendant une période de 24 h, ne
dépasse pas 2,2 kPa;
3) la valeur moyenne de l’humidité relative, pendant une période d’un mois, ne dépasse
pas 90 %;
4) la valeur moyenne de la pression de vapeur d’eau, pendant une période d’un mois, ne
dépasse pas 1,8 kPa.
Avec de telles conditions, l’apparition de condensation est possible occasionnellement.
NOTE 1  On peut s’attendre à de la condensation lors de brusques changements de température se
produisant dans des périodes de forte humidité.
NOTE 2  Pour supporter les effets d’une forte humidité et de la condensation, tels que la détérioration de
l’isolation ou la corrosion des parties métalliques, il convient d’utiliser des transformateurs de courant
conçus pour de telles conditions.
NOTE 3  La condensation peut être évitée par une conception spéciale de l’habillage, par une ventilation
et un chauffage appropriés ou par l’utilisation de déshumidificateurs.

– 28 – 60044-1 © CEI:1996+A1:2000+A2:2002

3.1.5 Autres conditions de service pour des transformateurs de courant

du type extérieur
Les autres conditions de service considérées sont les suivantes:

a) la valeur moyenne de la température de l’air ambiant, mesurée sur une période de plus

de 24 h, ne dépasse pas 35 °C;

b) il convient de tenir compte du rayonnement solaire jusqu’à un niveau de 1000 W/m² (par

une journée claire à midi);
c) l’air ambiant peut être pollué par de la poussière, de la fumée, des gaz corrosifs, des
vapeurs ou du sel.
Les niveaux de pollution sont donnés au tableau 7.
d) la pression due au vent ne dépasse pas 700 Pa (ce qui correspond à une vitess
...
