IEC 60368-3:2001

NORME CEI
INTERNATIONALE IEC
60368-3
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-07
Filtres piézoélectriques sous assurance
de la qualité –
Partie 3:
Encombrements normalisés et connexions
des sorties
Piezoelectric filters of assessed quality –
Part 3:
Standard outlines and lead connections

Numéro de référence
Reference number
CEI/IEC 60368-3:2001

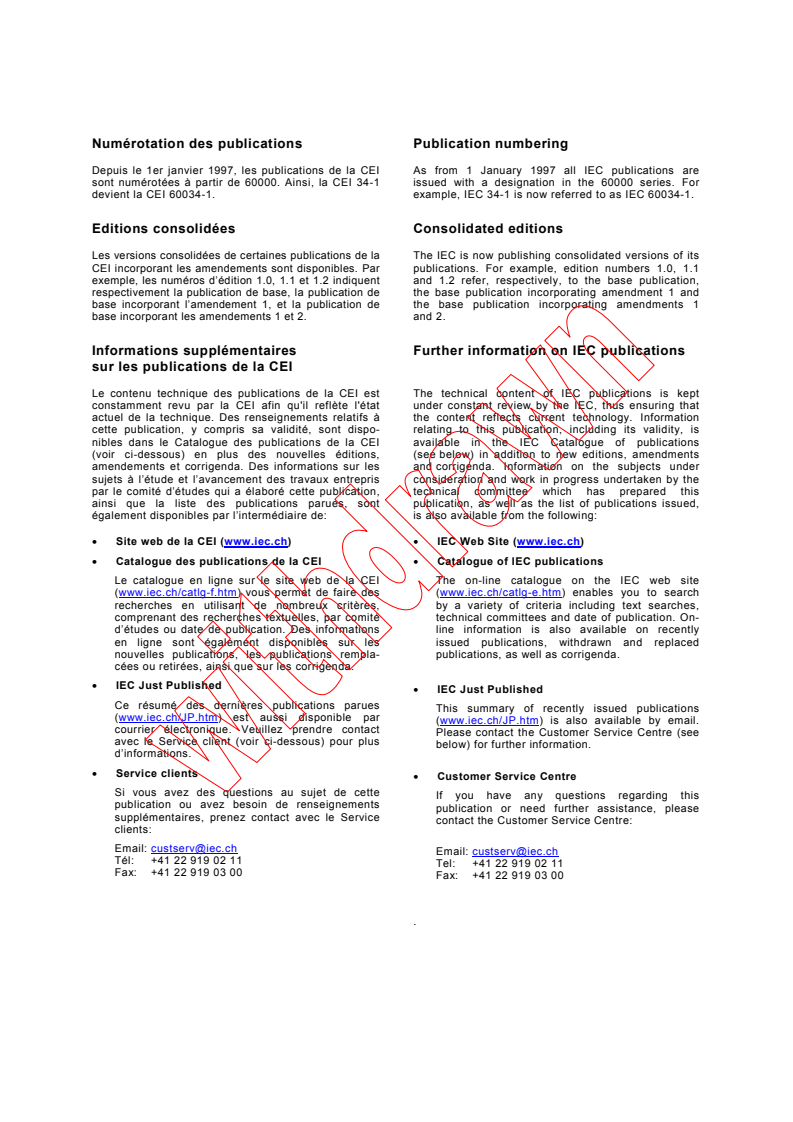

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,

respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
60368-3
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2001-07
Filtres piézoélectriques sous assurance
de la qualité –
Partie 3:
Encombrements normalisés et connexions
des sorties
Piezoelectric filters of assessed quality –
Part 3:
Standard outlines and lead connections

 IEC 2001 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

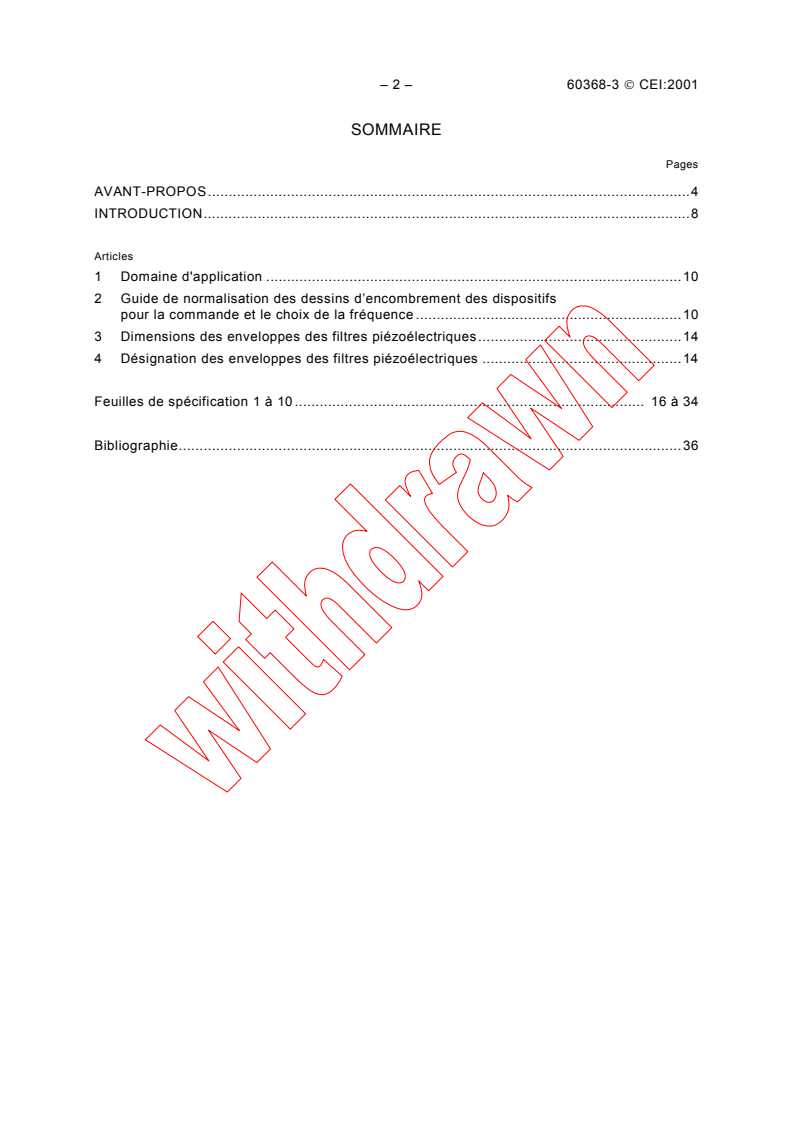

– 2 – 60368-3  CEI:2001
SOMMAIRE
Pages
AVANT-PROPOS.4

INTRODUCTION.8

Articles
1 Domaine d'application .10

2 Guide de normalisation des dessins d’encombrement des dispositifs
pour la commande et le choix de la fréquence .10
3 Dimensions des enveloppes des filtres piézoélectriques.14
4 Désignation des enveloppes des filtres piézoélectriques .14
Feuilles de spécification 1 à 10. 16 à 34
Bibliographie.36

60368-3  IEC:2001 – 3 –
CONTENTS
Page
FOREWORD.5

INTRODUCTION.9

Clause
1 Scope.11

2 Guidance for the standardization of outline drawings for frequency control
and selection devices .11
3 Dimensions of piezoelectric filter enclosures .15
4 Designation of piezoelectric filter enclosures .15
Specification sheets 1 to 10 . 17 to 35
Bibliography.37

– 4 – 60368-3  CEI:2001
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

______________
FILTRES PIÉZOÉLECTRIQUES
SOUS ASSURANCE DE LA QUALITÉ –

Partie 3: Encombrements normalisés et connexions des sorties

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60368-3 a été établie par le comité d'études 49 de la CEI:
Dispositifs piézoélectriques et diélectriques pour la commande et le choix de la fréquence.
Cette troisième édition annule et remplace la deuxième édition parue en 1991 et constitue
une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
49/494/FDIS 49/509/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
La CEI 60368 comprend les parties suivantes présentées sous le titre général: Filtres
piézoélectriques sous assurance de la qualité:
– Partie 1: Spécification générique
– Partie 2: Guide d'emploi des filtres piézoélectriques – Section Un: Filtres à quartz

60368-3  IEC:2001 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
PIEZOELECTRIC FILTERS OF ASSESSED QUALITY –

Part 3: Standard outlines and lead connections

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60368-3 has been prepared by IEC technical committee 49:
Piezoelectric and dielectric devices for frequency control and selection.
This third edition cancels and replaces the second edition issued in 1991 and constitutes a
technical revision.
The text of this standard is based on the following documents:

FDIS Report on voting
49/494/FDIS 49/509/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
IEC 60368 consists of the following parts under the general title: Piezoelectric filters of
assessed quality:
– Part 1: Generic specification
– Part 2: Guide to the use of piezoelectric filters – Section One: Quartz crystal filters

– 6 – 60368-3  CEI:2001
– Partie 2: Guide d'emploi des filtres piézoélectriques – Section 2: Filtres à céramique

piézoélectrique
– Partie 3: Encombrements normalisés et connexions des sorties

– Partie 4: Spécification intermédiaire – Agrément de savoir-faire

– Partie 4-1: Spécification particulière cadre – Agrément de savoir-faire

1)
– Partie 5: Spécification intermédiaire – Homologation

1)
– Partie 5-1: Spécification particulière cadre – Homologation .

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2006.

A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
———————
1)
A l'étude.
60368-3  IEC:2001 – 7 –
– Part 2: Guide to the use of piezoelectric filters – Section 2: Piezoelectric ceramic filters

– Part 3: Standard outlines and lead connections

– Part 4: Sectional specification – Capability approval

– Part 4-1: Blank detail specification – Capability approval

1)
– Part 5: Sectional specification – Qualification approval

1)
– Part 5-1: Blank detail specification – Qualification approval

The committee has decided that the contents of this publication will remain unchanged until

2006. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
___________
1)
Under consideration.
– 8 – 60368-3  CEI:2001
INTRODUCTION
La deuxième édition de la CEI 60368-3 (1991) contient 31 types d’enveloppes avec leurs

caractéristiques dimensionnelles et géométriques. Depuis sa publication, beaucoup d’enve-

loppes normalisées sont devenues périmées, suite aux progrès de la technologie.

De ce fait, le comité d’études 49 a publié un questionnaire sur toutes les enveloppes de la

CEI 60368-3. Il a décidé, lors de la réunion tenue à Rotterdam en juin 1996, sur la base des

réponses obtenues, de ne retenir que «les enveloppes largement utilisées». Ces enveloppes

sont spécifiées dans la présente norme.

Les 11 enveloppes suivantes ont été supprimées de la deuxième édition de la CEI 60368-3
(1991):
F 09,  F 10,  F 11,  F 13,  F 17,  F 18,  F 19,  F 20,  F 21,  CF 08,  CF 10

60368-3  IEC:2001 – 9 –
INTRODUCTION
The second edition of IEC 60368-3 (1991) contained 31 enclosure types showing the

dimensional and geometrical characteristics of these enclosures. Since its release, due to

progress in technology, many of the enclosures given in the standard have become obsolete.

Bearing this in mind, technical committee 49 has issued a questionnaire on all outlines

contained in IEC 60368-3. Based on the replies received, technical committee 49 made a

decision at the meeting held in Rotterdam in June 1996 to retain only enclosures which

remained in “wide usage”. These enclosures are specified in the present standard.

The following 11 enclosure types have been deleted from the second edition of IEC 60368-3
(1991):
F 09,   F 10,  F 11,  F 13,  F 17,  F 18,  F 19,  F 20,  F 21,  CF 08,  CF 10

– 10 – 60368-3  CEI:2001
FILTRES PIÉZOÉLECTRIQUES
SOUS ASSURANCE DE LA QUALITÉ –

Partie 3: Encombrements normalisés et connexions des sorties

1 Domaine d'application
La présente partie de la CEI 60368 spécifie les encombrements normalisés et les connexions
des sorties des filtres à piézoélectriques comportant des enveloppes avec sorties.
2 Guide de normalisation des dessins d’encombrement des dispositifs pour la
commande et le choix de la fréquence
Afin d’assurer une présentation uniforme de tous les dessins d’encombrement des dispositifs
pour la commande et le choix de la fréquence, les points suivants doivent être suivis.
2.1 On doit indiquer, sur un dessin d’encombrement, toutes les caractéristiques dimension-
nelles et géométriques d’une enveloppe nécessaires pour assurer l’interchangeabilité
mécanique avec toute autre enveloppe de même encombrement. On peut le compléter, si
besoin est, par une vue agrandie des détails.
2.2 Le dessin d’encombrement doit être présenté en trois parties:
2.2.1 Un dessin sur lequel les cotes sont symbolisées par des lettres majuscules, comme le
montre la figure 1, avec des renvois à des notes, si nécessaire.
2.2.2 Un tableau fournissant les valeurs réelles des dimensions attribuées aux symboles du
dessin, ce tableau devant être, dans la mesure du possible, sur la même page que le dessin.
2.2.3 Une représentation grandeur nature (échelle 1:1).
2.3 Les dessins d’encombrement doivent être exécutés selon la méthode de projection du
troisième dièdre.
2.4 La fonction et l’identification des sorties (bornes) faisant l’objet d’un accord entre le
fournisseur et l’utilisateur, on ne doit pas les définir sur le dessin d’encombrement.

2.5 Des notes descriptives peuvent être utilisées sous ou sur les côtés du dessin
d’encombrement avec un renvoi approprié au corps du dessin.
2.6 Toutes les dimensions doivent être indiquées en millimètres.
2.7 Pour les cotes d’encombrement A, B, C, D et E, on ne doit indiquer que leur valeur
maximale.
2.8 Pour les cotes en coupe des sorties (bornes), on doit indiquer leurs valeurs maximale et
minimale; si cela est applicable, leur valeur nominale peut être ajoutée.
2.9 L’espacement des sorties (bornes) – symbole H – doit être exprimé avec ses valeurs
maximale, minimale et nominale.

60368-3 
...
