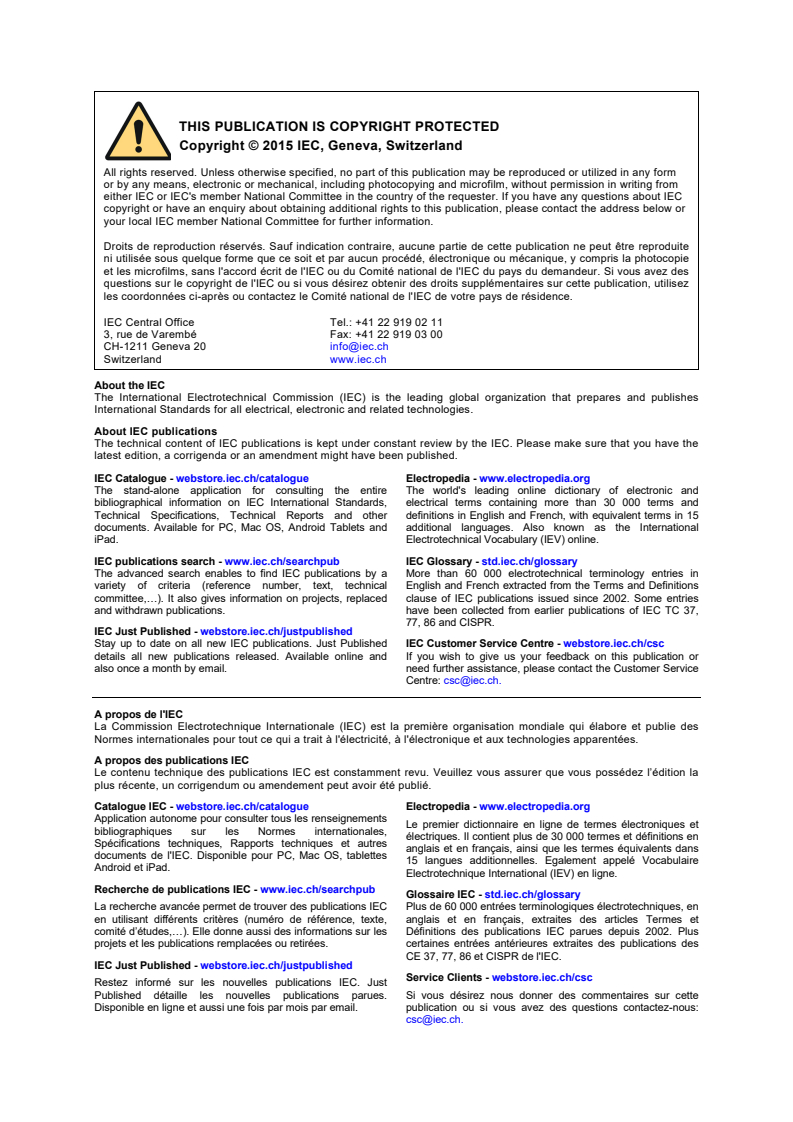

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing more than 30 000 terms and
Technical Specifications, Technical Reports and other definitions in English and French, with equivalent terms in 15
documents. Available for PC, Mac OS, Android Tablets and additional languages. Also known as the International
iPad. Electrotechnical Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a More than 60 000 electrotechnical terminology entries in
variety of criteria (reference number, text, technical English and French extracted from the Terms and Definitions
committee,…). It also gives information on projects, replaced clause of IEC publications issued since 2002. Some entries
and withdrawn publications. have been collected from earlier publications of IEC TC 37,

77, 86 and CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient plus de 30 000 termes et définitions en
Spécifications techniques, Rapports techniques et autres
anglais et en français, ainsi que les termes équivalents dans
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
15 langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC Plus de 60 000 entrées terminologiques électrotechniques, en
en utilisant différents critères (numéro de référence, texte, anglais et en français, extraites des articles Termes et
comité d’études,…). Elle donne aussi des informations sur les Définitions des publications IEC parues depuis 2002. Plus
projets et les publications remplacées ou retirées. certaines entrées antérieures extraites des publications des

CE 37, 77, 86 et CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications IEC. Just
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.
IEC 60702-2 ®
Edition 2.1 2015-01
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Mineral insulated cables and their terminations with a rated voltage not

exceeding 750 V –
Part 2: Terminations
Câbles à isolant minéral et leurs terminaisons de tension assignée ne

dépassant pas 750 V –
Partie 2: Terminaisons
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.060.20 ISBN 978-2-8322-2202-7

IEC 60702-2 ®
Edition 2.1 2015-01
CONSOLIDATED VERSION
REDLINE VERSION
VERSION REDLINE
colour
inside
Mineral insulated cables and their terminations with a rated voltage not
exceeding 750 V –
Part 2: Terminations
Câbles à isolant minéral et leurs terminaisons de tension assignée ne dépassant
pas 750 V –
Partie 2: Terminaisons
– 2 – IEC 60702-2:2002
+AMD1:2015 CSV © IEC 2015
CONTENTS
FOREWORD . 3
1 Scope . 5
2 Normative references . 5
3 Definitions . 5
4 Marking . 6
4.1 Marking of packages . 6
4.2 Marking of seals and glands . 6
5 Construction . 6
5.1 Seals . 6
5.1.1 Material . 6
5.1.2 Connection . 6
5.1.3 Explosive atmospheres . 6
5.1.4 Corrosion resistance . 6
5.1.5 Test requirements. 7
5.1.6 Operating temperature . 7
5.2 Glands . 7
5.2.1 Material . 7
5.2.2 Thread form . 7
5.2.3 Entry thread length . 7
5.2.4 Explosive atmospheres . 7
6 Type tests . 7
6.1 General . 7
6.2 Seals . 8
6.2.1 Voltage test . 8
6.2.2 Insulation resistance test . 8
6.2.3 Insulation integrity test . 8
6.2.4 Maximum operating temperature test . 8
6.2.5 Temperature cycle test . 8
6.2.6 Tensile test . 8
6.3 Glands . 9
6.3.1 Tensile test . 9
6.4 Electrical earth continuity test . 9
6.4.1 General . 9
6.4.2 Glands or seals with integral protective conductors or other
protective conductor attachments . 9
6.4.3 Glands intended to provide earth continuity without integral
protective conductors . 10
Bibliography . 11

+AMD1:2015 CSV © IEC 2015
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
MINERAL INSULATED CABLES AND THEIR TERMINATIONS
WITH A RATED VOLTAGE NOT EXCEEDING 750 V –
Part 2: Terminations
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been prepared
for user convenience.
IEC 60702-2 edition 2.1 contains the second edition (2002-02) [documents 20/491/FDIS and
20/511/RVD] and its amendment 1 (2015-01) [documents 20/1529/FDIS and 20/1557/RVD].
In this Redline version, a vertical line in the margin shows where the technical content is
modified by amendment 1. Additions and deletions are displayed in red, with deletions being
struck through. A separate Final version with all changes accepted is available in this
publication.
– 4 – IEC 60702-2:2002
+AMD1:2015 CSV © IEC 2015
International Standard IEC 60702-2 has been prepared by IEC technical committee 20:
Electric cables.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
IMPORTANT – The “colour inside” logo on the cover page of this publication indicates
that it contains colours which are considered to be useful for the correct understanding
of its contents. Users should therefore print this publication using a colour printer.

+AMD1:2015 CSV © IEC 2015
MINERAL INSULATED CABLES AND THEIR TERMINATIONS
WITH A RATED VOLTAGE NOT EXCEEDING 750 V –

Part 2: Terminations
1 Scope
This standard specifies requirements for terminations for use with mineral insulated cables
complying with the requirements of IEC 60702-1.
2 Normative references
The following referenced documents, in whole or in part, are normatively referenced in this
document and are indispensable for the its application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the
referenced document (including any amendments) applies.
IEC 60079-0:1998, Electrical apparatus for explosive gas Explosive atmospheres – Part 0:
Equipment – General requirements
IEC 60364-5-54:1980, Low-voltage electrical installations of buildings – Part 5-54: Selection
and erection of electrical equipment – Chapter 54: Earthing arrangements and protective
conductors
IEC 60423:1993, Conduits for electrical purposes Conduit systems for cable management −
Outside diameters of conduits for electrical installations and threads for conduits and fittings
IEC 60702-1:2002, Mineral insulated cables and their terminations with a rated voltage not
exceeding 750 V – Part 1: Cables
3 Definitions
For the purpose of this part of IEC 60702, the following definitions apply.
3.1
termination
complete end fitting for a mineral insulated cable, normally comprising a seal and a gland or a
composite seal/gland device, but excluding the locknut and any associated junction box or
accessory
3.2
seal
part of a termination designed to seal the end of the cable against entry of moisture. The
design must be such as to provide insulation between conductors and between conductors
and sheath and provide conductor insulation external to the seal. It may also have a means of
providing a protective conductor
3.3
gland
part of a termination designed to secure the cable in a cable entry. It may or may not be used
to ensure earth continuity depending upon the type of construction and material used

– 6 – IEC 60702-2:2002
+AMD1:2015 CSV © IEC 2015
3.4
type tests (symbol T)
tests made before supplying, on a general commercial basis, a type of termination covered by
this standard, in order to demonstrate satisfactory performance characteristics to meet the
intended application. These tests are such that, after they have been made, they need not be
repeated unless changes are made in the termination material, design or manufacturing
process which might change the performance characteristics
4 Marking
4.1 Marking of packages
Packages in which terminations or parts of terminations are supplied shall be marked with the
following particulars:
a) the number of this standard;
b) a means of identifying the manufacturer or supplier;
c) the maximum and minimum operating temperature of the seals;
d) a mark or means of identifying the cables for which it is intended;
e) whether a protective conductor is provided;
f) gland thread form and size.
4.2 Marking of seals and glands
Seals and glands shall be marked with a means of identifying the cable or cables for which
they are intended. In addition, glands certified for use in hazardous areas shall be marked in
accordance with IEC 60079-0.
5 Construction
5.1 Seals
5.1.1 Material
A seal shall consist of a moisture-resistant sealing material contained, if necessary, within a
suitable enclosure, and shall provide electrical insulation for the cable conductors.
5.1.2 Connection
A protective conductor may be connected to a metallic sealing enclosure by any suitable
method (e.g. welding, brazing, crimping or soldering), or it may be connected directly on the
metal sheath by any suitable attachment (e.g. clip or clamp). The size of the protective
conductor shall be in accordance with IEC 60364-5-54, and the attachment shall meet the
electrical continuity test requirement specified in 6.4.1.
5.1.3 Explosive atmospheres
A seal for use in potentially explosive atmospheres shall, in addition to complying with the
requirements of this standard, also satisfy the appropriate requirements specified in IEC 60079-0.
5.1.4 Corrosion resistance
A seal or enclosure shall be made from material which will ensure freedom from corrosion
arising from electrolytic action.

+AMD1:2015 CSV © IEC 2015
5.1.5 Test requirements
The material used in the seal shall be such that the completed seal is capable of meeting the
test requirements specified in this standard.
5.1.6 Operating temperature
The conductor insulation shall be suitable for the range of operating temperatures stated for
the seal by the manufacturer.
5.2 Glands
5.2.1 Material
A gland may be of any suitable material providing that it ensures freedom from corrosion
arising from electrolytic action and meets the test requirements specified in this standard.
5.2.2 Thread form
The gland entry threads shall have a preferred thread form in accordance with those specified
for conduit in IEC 60423. Other threads are permitted provided that the gland complies with
all the other requirements of this standard.
5.2.3 Entry thread length
The length of gland entry threads shall be not less than 8 mm.
5.2.4 Explosive atmospheres
Glands for use in potentially explosive atmospheres shall, in addition to complying with
the requirements of this standard, also satisfy the appropriate requirements specified in
IEC 60079-0.
6 Type tests
6.1 General
The tests in this standard are type tests intended to establish termination design charac-
teristics. Unless otherwise specified, all tests shall be carried out at an ambient temperature
of (20 ± 10) °C.
The test voltage shall be either a.c. of approximately sinusoidal waveform at a frequency in
the range 49 Hz to 61 Hz, or d.c. equal to the peak value of the alternating voltage, and shall
be applied gradually.
The seals and glands to be tested shall be fitted in accordance with the manufacturer's
recommendations to both ends of (300 ± 50) mm lengths of cable complying with IEC 60702-1,
of a size and rated voltage appropriate to the seals/glands under test. Each seal shall be
fitted as soon as possible after the end of the cable has been prepared, to minimize the
ingress of moisture.
New seals/glands shall be taken for each electrical and mechanical test.

– 8 – IEC 60702-2:2002
+AMD1:2015 CSV © IEC 2015
6.2 Seals
6.2.1 Voltage test
The sample shall withstand the following test voltage applied between each conductor
and every other conductor, and between all conductors bunched together and the sheath,
for 5 min:
– 2 000 V r.m.s. for seals for 500 V cable;
– 2 500 V r.m.s. for seals for 750 V cable.
6.2.2 Insulation resistance test
The insulation resistance measured with a d.c. voltage between 80 V and 500 V applied
between each conductor and every other conductor, and between each conductor and the
sheath shall be not less than 100 MΩ.
6.2.3 Insulation integrity test
This test shall be carried out, in addition to the insulation resistance test after the environ-
mental tests specified in 6.2.4 and 6.2.5, as an indirect check that the insulation has not
deteriorated.
The insulation integrity test is a voltage test applied between each conductor and every other
conductor and between each conductor and the sheath. A voltage equal to the rated voltage
of the cable shall be applied for 5 min. No insulation breakdown shall occur.
6.2.4 Maximum operating temperature test
The sample shall be heated to a temperature at least 5 K - and not more than 10 K - higher
than the maximum operating temperature specified by the manufacturer. At this temperature,
the sample shall pass the insulation integrity test as specified in 6.2.3, and the insulation
resistance measured with a d.c. voltage between 80 V and 500 V applied between each
conductor and every other conductor and between each conductor and the sheath shall be not
less than 1 MΩ.
6.2.5 Temperature cycle test
The sample shall be heated to a temperature at least 5 K - and not more than 10 K - higher
than the maximum operating temperature specified by the manufacturer and maintained at
this temperature for (16 ± 1) h. Then it shall be transferred to a refrigerated compartment and
maintained at the minimum operating temperature specified by the manufacturer (±5 K) for
(8 ± 1) h. This cycle shall be repeated 20 times.
On completion of the 20 cycles the sample shall be allowed to return to room temperature,
and then it shall be placed in a humidity cabinet at (25 ± 5) °C and (95 ± 5) % relative
humidity for (16 ± 1) h.
After removal from the humidity cabinet, the surface moisture shall be dried and the sample
shall pass the insulation resistance test as specified in 6.2.2 and the insulation integrity test
as specified in 6.2.3.
6.2.6 Tensile test
This test is applicable only to those seals which are intended to be used as a means of
attachment of cables to supporting structures or enclosures. For the purpose of this test, only
one seal need be fitted to the cable sample.

+AMD1:2015 CSV © IEC 2015
The assembly shall be tested in a suitable tensile testing machine in such a way that the load
is applied without imparting any crushing force. The load shall be increased gradually to the
proof value specified in table 1, and maintained at that value for 5 s.
After testing, the seal shall show no splits or cracks or movement relative to the cable when
examined with normal or corrected vision without magnification.
Table 1 – Proof loads for sealing pots or glands
Nominal diameter of cable
Proof load
mm
N
Above Up to and including
– 6 35
6 9 70
9 – 100
6.3 Glands
6.3.1 Tensile test
The gland shall be fitted to one end of a cable sample in accordance with the manufacturer's
recommendations.
The entry thread on the body of the gland shall be screwed into an appropriate female thread
cut in a block of metal attached to one of the members of a suitable tensile testing machine.
The load shall be increased gradually to the proof value in table 1 and maintained at that
value for 5 s.
After testing, the gland shall show no splits or cracks or movement relative to the cable when
examined with normal or corrected vision without magnification.
6.4 Electrical earth continuity test
6.4.1 General
The samples, prepared as described in 6.4.2 or 6.4.3, shall be heated in an oven to a
temperature at least 5 K - and not more than 10 K - higher than the maximum temperature
specified by the manufacturer, and then allowed to return to room temperature. The electrical
potential difference shall be measured as specified in 6.4.2 or 6.4.3 and recorded. The initial
potential difference shall not exceed 10 mV.
The temperature cycle and potential measurement shall be repeated until the variation in
three successive voltage measurements is less than 2 % or for 10 cycles, whichever is the
greater.
The final reading shall not be greater than the original reading by more than 10 %.
6.4.2 Glands or seals with integral protective conductors
or other protective conductor attachments
The test shall be carried out on an assembly incorporating a gland/seal with a protective
conductor at each end of a cable sample, assembled in accordance with the manufacturer’s
recommendations. Only those components concerned with electrical continuity need be
incorporated. All parts shall be in a clean new condition and shall not be adjusted during
the test.
– 10 – IEC 60702-2:2002
+AMD1:2015 CSV © IEC 2015
A current of 25 A d.c. or a.c. r.m.s. shall be passed between the free ends of the protective
conductors. The potential difference shall be measured at each end of the assembly between
a point on the protective conductor not more than 1,5 mm from the attachment and a point on
the cable sheath no more than 1,5 mm from the attachment.
6.4.3 Glands intended to provide earth continuity
without integral protective conductors
The test shall be carried out on an assembly incorporating two glands screwed into
appropriate threads cut in two blocks of metal.
A current of 25 A d.c. or a.c. r.m.s. shall be passed between the two blocks. The potential
difference shall be measured at each end of the assembly between a point on the gland body
and a point on the cable sheath no more than 1,5 mm from the gland.

+AMD1:2015 CSV © IEC 2015
Bibliography
IEC 60702-3, Mineral insulated cables and their terminations with a rated voltage not
exceeding 750 V – Part 3: Guide to use

___________
———————
Under consideration.
– 12 – IEC 60702-2:2002
+AMD1:2015 CSV © IEC 2015
SOMMAIRE
AVANT-PROPOS . 13
1 Domaine d’application . 15
2 Références normatives . 15
3 Définitions . 15
4 Marquage . 16
4.1 Marquage des emballages . 16
4.2 Marquage des extrémités étanches et des presse-étoupes . 16
5 Construction . 16
5.1 Extrémités étanches . 16
5.1.1 Matériaux . 16
5.1.2 Connexion . 16
5.1.3 Atmosphères explosives . 17
5.1.4 Résistance à la corrosion . 17
5.1.5 Prescriptions d’essai . 17
5.1.6 Température de service . 17
5.2 Presse-étoupes . 17
5.2.1 Matériau . 17
5.2.2 Forme du filetage . 17
5.2.3 Longueur de filetage d’entrée . 17
5.2.4 Atmosphères explosives . 17
6 Essais de type . 17
6.1 Généralités. 17
6.2 Extrémités étanches . 18
6.2.1 Essai de tension . 18
6.2.2 Essai de la résistance d’isolement . 18
6.2.3 Essai de non-altération de l’isolant . 18
6.2.4 Essai de température maximale de service . 18
6.2.5 Essai de cycles de température . 18
6.2.6 Essai de traction . 19
6.3 Presse-étoupes . 19
6.3.1 Essai de traction . 19
6.4 Essai de continuité de mise à la terre électrique . 19
6.4.1 Généralités . 19
6.4.2 Presse-étoupes ou extrémités étanches à conducteur de protection
intégral ou autres fixations du conducteur de protection . 20
6.4.3 Presse-étoupes destinés à assurer la continuité de mise à la terre
sans conducteurs de protection intégrés . 20
Bibliographie . 21

+AMD1:2015 CSV © IEC 2015
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
CÂBLES À ISOLANT MINÉRAL ET LEURS TERMINAISONS
DE TENSION ASSIGNÉE NE DÉPASSANT PAS 750 V –
Partie 2: Terminaisons
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (IEC) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour
objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines
de l'électricité et de l'électronique. A cet effet, l’IEC – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent
également aux travaux. L’IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s'assure de l'exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
