IEC 60721-3-7:1995/AMD1:1996

NORME
CEI
INTERNATIONALE
IEC
721-3-7
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
1996-11
Amendement 1
Classification des conditions d’environnement –
Partie 3:
Classification des groupements des agents
d’environnement et de leurs sévérités –
Section 7: Utilisation en déplacement
Amendment 1
Classification of environmental conditions –
Part 3:
Classification of groups of environmental
parameters and their severities
Section 7: Portable and non-stationary use
 CEI 1996  Droits de reproduction réservés  Copyright - all rights reserved
Bureau central de la Commission Electrotechnique Internationale 3, rue de Varembé Genève, Suisse
CODE PRIX
Commission Electrotechnique Internationale
D
International Electrotechnical Commission PRICE CODE
Pour prix, voir catalogue en vigueur
For price, see current catalogue

− 2 − 721-3-7 amend. 1  CEI:1996

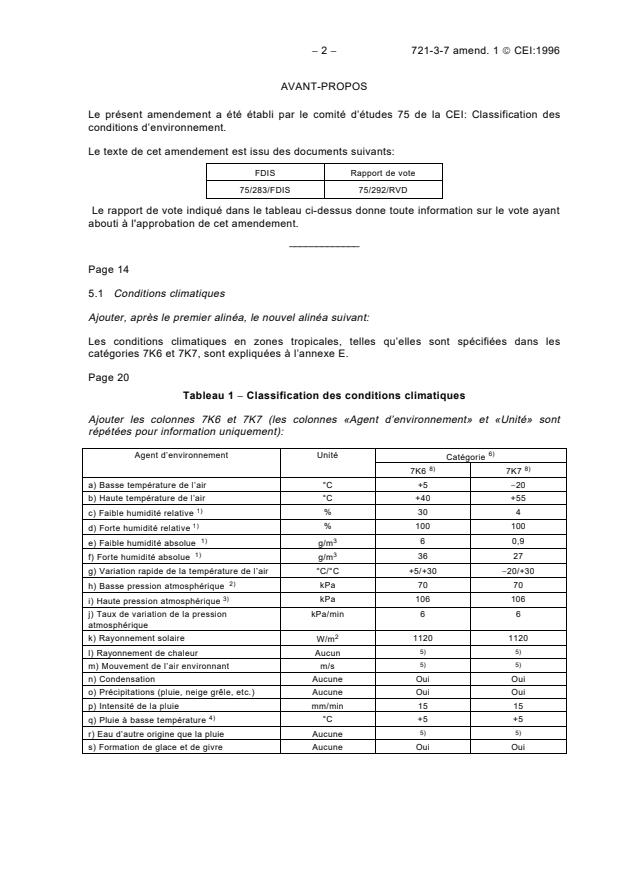

AVANT-PROPOS
Le présent amendement a été établi par le comité d’études 75 de la CEI: Classification des
conditions d’environnement.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
75/283/FDIS 75/292/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
_____________
Page 14
5.1  Conditions climatiques
Ajouter, après le premier alinéa, le nouvel alinéa suivant:
Les conditions climatiques en zones tropicales, telles qu’elles sont spécifiées dans les
catégories 7K6 et 7K7, sont expliquées à l’annexe E.
Page 20
Tableau 1 − Classification des conditions climatiques
Ajouter les colonnes 7K6 et 7K7 (les colonnes «Agent d’environnement» et «Unité» sont
répétées pour information uniquement):
6)
Agent d’environnement Unité
Catégorie
8) 8)
7K6 7K7
a) Basse température de l’air °C +5 −20
b) Haute température de l’air °C +40 +55
1)
%30 4
c) Faible humidité relative
1)
% 100 100
d) Forte humidité relative
1) 3
60,9
e) Faible humidité absolue g/m
1) 3
36 27
f) Forte humidité absolue g/m
g) Variation rapide de la température de l’air °C/°C +5/+30 −20/+30
2)
kPa 70 70
h) Basse pression atmosphérique
3)
kPa 106 106
i) Haute pression atmosphérique
j) Taux de variation de la pression kPa/min 6 6
atmosphérique
k) Rayonnement solaire 1120 1120
W/m
5) 5)
l) Rayonnement de chaleur Aucun
5) 5)
m) Mouvement de l’air environnant m/s
n) Condensation Aucune Oui Oui
o) Précipitations (pluie, neige grêle, etc.) Aucune Oui Oui
p) Intensité de la pluie mm/min 15 15
4)
°C +5 +5
q) Pluie à basse température
5) 5)
r) Eau d’autre origine que la pluie Aucune
s) Formation de glace et de givre Aucune Oui Oui

721-3-7 Amend. 1  IEC:1996 − 3 −
FOREWORD
This amendment has been prepared by IEC technical committee 75: Classification of environ-
mental conditions.
The text of this amendment is based on the following documents:
FDIS Report on voting
75/283/FDIS 75/292/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
____________
Page 15
5.1  Climatic conditions
Add, after the first paragraph, the following new paragraph:
Climatic conditions in tropical areas as specified in classes 7K6 and 7K7 are explained in annex
E.
Page 21
Table 1 − Classification of climatic conditions
Add columns 7K6 and 7K7 as follows (columns “Environmental parameter” and “Unit” are
repeated for information only):
6)
Environmental parameter Unit
Class
8) 8)
7K6 7K7
a) Low air temperature °C +5 −20
b) High air temperature °C +40 +55
1)
%30 4
c) Low relative humidity
1)
% 100 100
d) High relative humidity
1) 3
60,9
e) Low absolute humidity g/m
1) 3
36 27
f) High absolute humidity g/m
g) Rapid change of air temperature °C/°C +5/+30 −20/+30
2)
kPa 70 70
h) Low air pressure
3)
kPa 106 106
i) High air pressure
j) Rate of change of air pressure kPa/min 6 6
k) Solar radiation 1120 1120
W/m
5) 5)
l) Heat radiation None
5) 5)
m) Movement of surrounding air m/s
n) Condensation None Yes Yes
o) Precipitation (rain, snow, hail, etc.) None Yes Yes
p) Rain intensity mm/min 15 15
4)
°C +5 +5
q) Low rain temperature
5) 5)
r) Water from sources other than rain None
s) Ice and frost formation None Yes Yes

− 4 − 721-3-7 amend. 1  CEI:1996

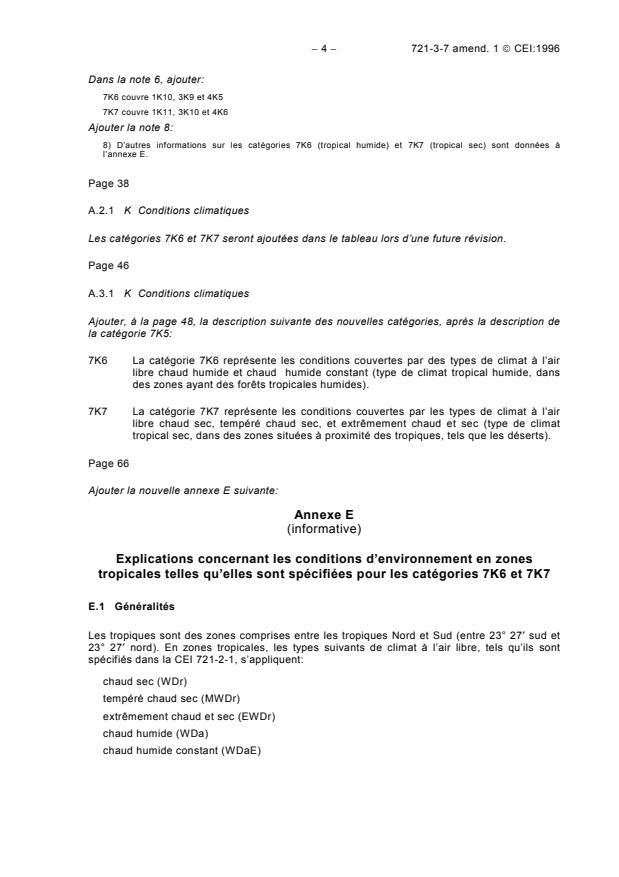

Dans la note 6, ajouter:
7K6 couvre 1K10, 3K9 et 4K5
7K7 couvre 1K11, 3K10 et 4K6
Ajouter la note 8:
8) D’autres informations sur les catégories 7K6 (tropical humide) et 7K7 (tropical sec) sont données à
l’annexe E.
Page 38
A.2.1  K Conditions climatiques
Les catégories 7K6 et 7K7 seront ajoutées dans le tableau lors d’une future révision.
Page 46
A.3.1  K Conditions climatiques
Ajouter, à la page 48, la description suivante des nouvelles catégories, après la description de
la catégorie 7K5:
7K6 La catégorie 7K6 représente les conditions couvertes par des types de climat à l’air
libre chaud humide et chaud humide constant (type de climat tropical humide, dans
des zones ayant des forêts tropicales humides).
7K7 La catégorie 7K7 représente les conditions couvertes par les types de climat à l’air
libre chaud sec, tempéré chaud sec, et extrêmement chaud et sec (type de climat
tropical sec, dans des zones situées à proximité des tropiques, tels que les déserts).
Page 66
Ajouter la nouvelle annexe E suivante:
Annexe E
(informative)
Explications concernant les conditions d’environnement en zones
tropicales telles qu’elles sont spécifiées pour les catégories 7K6 et 7K7
E.1  Généralités
Les tropiques sont des zones comprises entre les tropiques Nord et Sud (entre 23° 27′ sud et
23° 27′ nord). En zones tropicales, les types suivants de climat à l’air libre, tels qu’ils sont
spécifiés dans la CEI 721-2-1, s’appliquent:
chaud sec (WDr)
tempéré chaud sec (MWDr)
extrêmement chaud et sec (EWDr)
chaud humide (WDa)
chaud humide constant (WDaE)
721-3-7 Amend. 1  IEC:1996 − 5 −
In note 6, add:
7K6 covers 1K10, 3K9 and 4K5
7K7 covers 1K11, 3K10 and 4K6
Add note 8)
8)
Further information on classes 7K6 (tropical damp) and 7K7 (tropical dry) is given in annex E
Page 39
A.2.1 K Climatic conditions
The new classes 7K6 and 7K7 will be inserted in the table in a future revision.
Page 47
A.3.1  K Climatic conditions
Add, on page 49, the following descriptions of new classes, after the d
...
