IEC 61097-12:1996

NORME
CEI
INTERNATIONALE
61097-12
Première édition
1997-06
Système mondial de détresse et de sécurité
en mer (SMDSM) –
Partie 12:
Radiotéléphone émetteur-récepteur portable VHF
pour embarcation de sauvetage –
Exigences d'exploitation et de fonctionnement,
méthodes d'essai et résultats d'essai exigés
Global maritime distress and safety system (GMDSS) –
Part 12:
Survival craft portable two-way
VHF radiotelephone apparatus –
Operational and performance requirements,
methods of testing and required test results
Numéro de référence
CEI 61097-12: 1997(F)

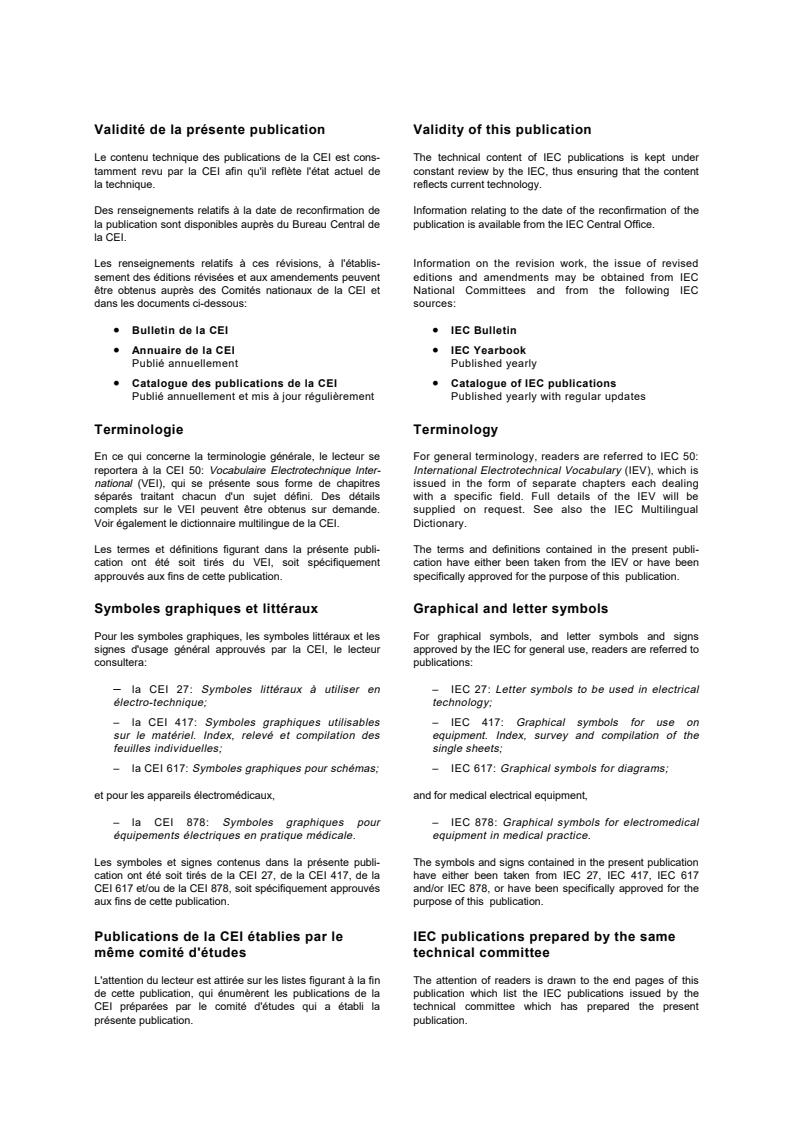

Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation
reconfirmation de la publication sont disponibles of the publication is available from the IEC Central
auprès du Bureau Central de la CEI. Office.
Les renseignements relatifs à ces révisions, à Information on the revision work, the issue of revised
l'établissement des éditions révisées et aux editions and amendments may be obtained from
amendements peuvent être obtenus auprès des IEC National Committees and from the following IEC
Comités nationaux de la CEI et dans les documents sources:
ci-dessous:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI), qui se présente sous (IEV), which is issued in the form of separate chapters
forme de chapitres séparés traitant chacun d'un sujet each dealing with a specific field. Full details of the
défini. Des détails complets sur le VEI peuvent être IEV will be supplied on request. See also the IEC
obtenus sur demande. Voir également le dictionnaire Multilingual Dictionary.
multilingue de la CEI.
Les termes et définitions figurant dans la présente The terms and definitions contained in the present
publication ont été soit tirés du VEI, soit spéci- publi-cation have either been taken from the IEV or
fiquement approuvés aux fins de cette publication. have been specifically approved for the purpose of this
publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera: referred to publications:
– IEC 60027: Letter symbols to be used in electrical
– la CEI 60027: Symboles littéraux à utiliser en
technology;
électrotechnique;
– IEC 60417: Graphical symbols for use on
– la CEI 60417: Symboles graphiques utilisables sur
equipment. Index, survey and compilation of the
le matériel. Index, relevé et compilation des feuilles
individuelles; single sheets;
Symboles graphiques pour schémas; – IEC 60617: Graphical symbols for diagrams;
– la CEI 60617:
and for medical electrical equipment,
et pour les appareils électromédicaux,
– IEC 60878: Graphical symbols for electromedical
– la CEI 60878: Symboles graphiques pour
equipment in medical practice.
équipements électriques en pratique médicale.
Les symboles et signes contenus dans la présente The symbols and signs contained in the present
publication ont été soit tirés de la CEI 60027, de la publication have either been taken from IEC 60027,
IEC 60417, IEC 60617 and/or IEC 60878, or have
CEI 60417, de la CEI 60617 et/ou de la CEI 60878,
been specifically approved for the purpose of this
soit spécifiquement approuvés aux fins de cette
publication.
publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
The attention of readers is drawn to the end pages of
L'attention du lecteur est attirée sur les listes figurant
this publication which list the IEC publications issued
à la fin de cette publication, qui énumèrent les
by the technical committee which has prepared the
publications de la CEI préparées par le comité
present publication.
d'études qui a établi la présente publication.

NORME
CEI
INTERNATIONALE
61097-12
Première édition
1997-06
Système mondial de détresse et de sécurité
en mer (SMDSM) –
Partie 12:
Radiotéléphone émetteur-récepteur portable VHF
pour embarcation de sauvetage –
Exigences d'exploitation et de fonctionnement,
méthodes d'essai et résultats d'essai exigés
Global maritime distress and safety system (GMDSS) –
Part 12:
Survival craft portable two-way
VHF radiotelephone apparatus –
Operational and performance requirements,
methods of testing and required test results
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE W
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61097-12  CEI:1997 (F)

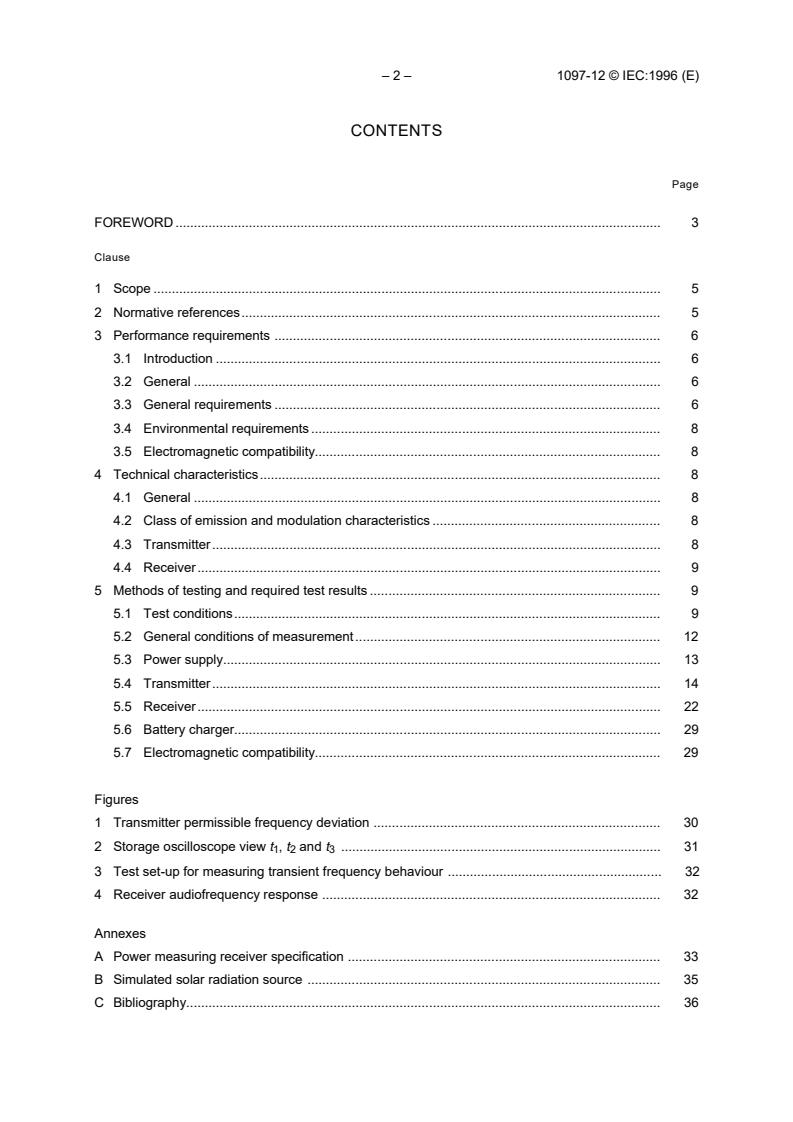

SOMMAIRE
Pages
AVANT-PROPOS . 3
Articles
1 Domaine d'application. 5
2 Références normatives . 5
3 Exigences de fonctionnement . 6
3.1 Introduction. 6
3.2 Généralités . 6
3.3 Exigences générales. 6
3.4 Exigences d'environnement. 8
3.5 Compatibilité électromagnétique . 8
4 Caractéristiques techniques. 9
4.1 Généralités . 9
4.2 Classes d'émission et caractéristiques de modulation. 9
4.3 Emetteur. 9
4.4 Récepteur. 9
5 Méthodes d'essai et résultats d'essai exigés . 10
5.1 Conditions d'essai. 10
5.2 Conditions générales de mesure . 13
5.3 Alimentation. 14
5.4 Emetteur. 15
5.5 Récepteur. 23
5.6 Chargeur de batterie . 30
5.7 Compatibilité électromagnétique . 30
Tableau 1 – Temps de transition de l'émetteur (ms). 22
Figures
1 Déviation de fréquence autorisée de l'émetteur . 31
2 Oscilloscope à mémoires, images en t , t et t . 32
1 2 3
3 Disposition pour l'essai de comportement aux changement de fréquences . 33
4 Réponse du récepteur en fréquence audio . 33
Annexes
A Spécification de le mesure de puissance du récepteur . 35
B Rayonnement solaire simulé . 37
C Bibliographie . 38

61097-12  CEI:1997 (F) – 3 –
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
___________
SYSTÈME MONDIAL DE DÉTRESSE ET DE SÉCURITÉ EN MER (SMDSM) –
Partie 12: Radiotéléphone émetteur-récepteur portable VHF
pour embarcation de sauvetage –
Exigences d'exploitation et de fonctionnement,
méthodes d'essai et résultats d'essai exigés
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61097-12 a été établie par le comité d'études 80 de la CEI:
Matériels et systèmes de navigation et de radiocommunication maritimes.
Le texte anglais de cette norme est basé sur les documents 80/126/FDIS et 80/136/RVD.
Le rapport de vote 80/136/RVD donne toute information sur le vote ayant abouti à l'approbation
de cette norme.
La version française de cette norme n'a pas été soumise au vote.
Les annexes A et B font partie intégrante de cette norme.
L'annexe C est donnée uniquement à titre d'information.

– 4 – 61097-12  CEI:1997 (F)
61097-12  CEI:1997 (F) – 5 –
SYSTÈME MONDIAL DE DÉTRESSE ET DE SÉCURITÉ EN MER (SMDSM) –
Partie 12: Radiotéléphone émetteur-récepteur portable VHF
pour embarcation de sauvetage –
Exigences d'exploitation et de fonctionnement,
méthodes d'essai et résultats d'essai exigés
1 Domaine d'application
La présente partie de la CEI 61097 spécifie les exigences minimales de fonctionnement, les
caractéristiques techniques et les méthodes d'essai, avec les résultats d'essai exigés pour les
radiotéléphones émetteurs-récepteurs portables VHF pour embarcations de sauvetage, comme
exigé par le chapitre III des amendements de 1988 à la Convention internationale pour la
sauvegarde de la vie humaine en mer (SOLAS) de 1974, qui est associée à la CEI 60945. Si
une exigence de la présente norme diffère de la CEI 60945, l'exigence de la présente norme a
priorité.
La présente norme inclut les parties applicables des exigences de fonctionnement incluses
dans la résolution de l'OMI A.809(19), annexe 1, et les caractéristiques techniques incluses
dans les recommandations UIT-R M.489-2 et UIT-R M.542-1; elle tient compte des exigences
générales de la résolution OMI A.694(17) et se conforme au règlement des
radiocommunications (RR) de l'UIT lorsqu'il s'applique.
NOTE – Tout texte de la présente norme dont les termes sont identiques aux résolutions OMI A.809(19) et
A.694(17) et à la recommandation UIT-R M.489-2 est imprimé en italique et les numéros de la résolution ou de la
recommandation et des articles sont indiqués entre parenthèses.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 61097.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 61097 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60529: 1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60945: 1996,
Appareils de navigation maritime – Spécifications générales – Méthodes
d'essai et résultats exigibles
Convention Internationale OMI pour la sauvegarde de la vie humaine en mer (SOLAS): 1974,
modifiée en 1988 (SMDSM) – Chapitre III: Engins et dispositifs de sauvetage
OMI Résolution A.694(17): 1991, Prescriptions générales applicables au matériel
radioélectrique de bord faisant partie du système mondial de détresse et de sécurité en mer et
aux aides électroniques à la navigation
OMI Résolution A.809(19): 1995, Normes de fonctionnement des émetteurs-récepteurs
radiotéléphoniques à ondes métriques pour embarcations et radeaux de sauvetage
UIT Règlement des radiocommunications: 1995, annexe S3: Tableau des niveaux maximaux
de puissance autorisés pour les émissions parasites

– 6 – 61097-12  CEI:1997 (F)
UIT Règlement des radiocommunications: 1990, annexe 18: Tableau des fréquences
d'émission dans la bande 156-174 MHz pour les stations de service mobile maritime
UIT-R M.489-2: 1995, Caractéristiques techniques des matériels radiotéléphoniques dans le
service mobile maritime en voies espacées de 25 kHz
UIT-R M.542-1; 1982, Communications à bord des navires effectuées au moyen d'appareils
portatifs de radiotéléphone
3 Exigences de fonctionnement
3.1 Introduction
Les exigences de fonctionnement décrites dans le présent article sont spécifiées en se référant
aux résolutions de l'OMI et aux recommandations de l'UIT. De plus, afin de répondre aux
exigences de fonctionnement de cet article, l'équipement doit se conformer aux
caractéristiques techniques de l'article 4 de cette norme.
3.2 Généralités
3.2.1 (A.809(19)1/2.1) L'appareil doit être portatif et pouvoir être utilisé pour les
communications sur place entre les embarcations et radeaux de sauvetage, entre les
embarcations ou radeaux de sauvetage et les navires et entre les embarcations ou radeaux de
sauvetage et les unités de sauvetage. On peut également l'utiliser pour les communications de
bord lorsqu'il peut fonctionner sur les fréquences appropriées.
3.2.2 (A.809(19)1/2.3) L'appareil doit
1) pouvoir être utilisé par du personnel non qualifié;
2) pouvoir être utilisé par du personnel portant des gants, comme précisé pour les
combinaisons d'immersion dans la règle 33 du chapitre III de la Convention SOLAS de
1974;
3) pouvoir être utilisé avec une seule main, sauf pour la sélection de la voie;
9) être compact et léger;
10) pouvoir fonctionner compte tenu du niveau de bruit ambiant susceptible d'exister à bord
des navires ou des embarcations et radeaux de sauvetage;
11) être muni de moyens permettant de l'attacher aux vêtements de l'usager, y compris les
combinaisons d'immersion; et
12) résister aux détériorations résultant d'une exposition prolongée à la lumière solaire.
3.2.3 (A.809(19)1/2.3.13) L'appareil doit être d'une couleur jaune ou orange très visible ou
être entouré d'une bande jaune ou orange.
3.3 Exigences générales
3.3.1 Composition
(A.809(19)1/2.2) L'appareil doit comporter au moins
1) un émetteur-récepteur intégré, antenne et batterie comprises;
2) un organe de commande incorporé, y compris un bouton-poussoir pour l'émission;
3) un microphone et un haut-parleur internes.

61097-12  CEI:1997 (F) – 7 –
3.3.2 Commandes et indicateurs
3.3.2.1 (A.809(19)1/4.1) Un interrupteur doit être prévu et une indication visuelle fournie
lorsque l'appareil radiotéléphonique est sous tension.
3.3.2.2 (A.809(19)1/4.2) Le récepteur doit être doté d'une commande manuelle permettant
d'en régler le volume sonore.
3.3.2.3 (A.809(19)1/4.3) L'appareil doit être pourvu d'une commande de squelch (silencieux)
et d'un sélecteur de voies.
3.3.2.4 (A.809(19)1/4.4) On doit pouvoir sélectionner facilement les voies et les discerner
clairement.
3.3.2.5 (A.809(19)1/4.5) Les voies doivent être numérotées de la manière indiquée à
l'appendice 18 du Règlement des radiocommunications
.
3.3.2.6 (A.809(19)1/4.6) On doit pouvoir déterminer que la voie 16 a été sélectionnée dans
toutes les conditions d'éclairage ambiant.
3.3.3 Antenne
(A.809(19)1/9) L'antenne doit être polarisée verticalement et, dans toute la mesure du
possible, être équidirective dans le plan horizontal. L'antenne doit pouvoir assurer un
rayonnement et une réception efficaces de signaux à la fréquence de fonctionnement.
3.3.4 Mesures de sécurité
3.3.4.1 (A.809(19)1/6) L'appareil ne doit pas être endommagé par les effets d'une mise en
circuit ouvert ou en court-circuit de l'antenne.
3.3.4.2 (A.809(19)1/2.3.8) L'appareil doit ne pas présenter d'aspérités susceptibles
d'endommager l'embarcation ou le radeau de sauvetage.
3.3.5 Bandes de fréquences et voies
3.3.5.1 (A.809(19)1/3.1) L'émetteur-récepteur radiotéléphonique doit pouvoir fonctionner sur
la fréquence 156,800 MHz (voie 16 en ondes métriques) et sur au moins une autre voie.
3.3.5.2 (A.809(19)1/3.2) Toutes les voies dont il est équipé doivent être utilisées uniquement
pour l'acheminement des communications téléphoniques sur une seule fréquence.
3.3.5.3 (A.809(19)1/3.3) La classe d'émission doit être G3E pour satisfaire aux prescriptions
de l'appendice 19 du Règlement des radiocommunications.
3.3.6 Marquage et identification
(A.809(19)1/13) En plus des indications spécifiées dans la résolution A.694(17) sur les
prescriptions générales – comme cela est détaillé dans la CEI 60945 – doivent être clairement
indiqués à l'extérieur de l'appareil:
1) le mode d'emploi (brèves consignes);
2) la date limite d'utilisation des batteries de piles.

– 8 – 61097-12  CEI:1997 (F)
3.3.7 Temps d'échauffement
(A.809(19)1/5) L'appareil doit être opérationnel dans les 5 s qui suivent sa mise en marche.
3.3.8 Tension d'alimentation
3.3.8.1 (A.809(19)1/12.1) La source d'énergie doit être incorporée à l'appareil et pouvoir
être remplacée par l'utilisateur. En outre, des dispositions peuvent être prises pour faire
fonctionner l'appareil à l'aide d'une source d'énergie électrique externe.
3.3.8.2 (A.809(19)1/12.2) L'appareil destiné à la source d'énergie que l'utilisateur peut
remplacer doit être muni d'une batterie de piles spécialisée qui sera utilisée en cas de
détresse. Cette batterie doit comprendre une capsule non remplaçable pour montrer qu'elle n'a
pas servi.
3.3.8.3 (A.809(19)1/12.3) L'appareil destiné à la source d'énergie que l'utilisateur ne peut
pas remplacer doit être muni d'une batterie de piles. L'émetteur-récepteur radiotéléphonique
portatif doit comprendre une capsule non remplaçable pour montrer qu'il n'a pas servi.
3.3.8.4 (A.809(19)1/12.4) La batterie de piles doit avoir une capacité suffisante pour garantir
8 h de fonctionnement à sa puissance nominale la plus élevée, compte tenu d'un facteur
d'utilisation de 1: 9. Ce facteur d'utilisation est défini comme consistant en 6 s d'émission, 6 s
de réception au-delà du seuil de réglage silencieux, et 48 s de réception au-dessous du seuil
de réglage silencieux.
3.3.8.5 (A.809(19)1/12.5) La durée de vie en stock des batteries de piles doit être de 2 ans
au minimum et, lorsqu'elles peuvent être remplacées, ces batteries doivent être en couleur ou
être marquées comme indiqué en 3.2.3.
3.3.8.6 (A.809(19)1/12.6) Les batteries qui ne sont pas destinées à être utilisées en cas de
détresse doivent être en couleur ou marquées de manière à ne pas les confondre avec celles
qui seront utilisées en cas de détresse.
3.4 Exigences d'environnement
3.4.1 (A.809(19)1/11) L'appareil doit être conçu de manière à fonctionner à des
températures comprises entre –20 °C et +55 °C. Il ne doit pas être endommagé, en position
d'arrimage, lorsqu'il est exposé à des températures situées entre –30 °C et +70 °C.
3.4.2 (A.809(19)1/2.3.4) L'appareil doit résister à des chutes sur une surface dure depuis
une hauteur de 1 m.
3.4.3 (A.809(19)1/2.3.5) L'appareil doit être étanche à l'eau jusqu'à une profondeur de 1 m
pendant au moins 5 min.
3.4.4 (A.809(19)1/2.3.6) L'appareil doit conserver son étanchéité à l'eau lorsqu'il subit un
choc thermique de 45 °C dans des conditions d'immersion.
3.4.5  (A.809(19)1/2.3.7) L'appareil ne doit pas être excessivement sensible à l'eau de mer
ou aux hydrocarbures.
3.5 Compatibilité électromagnétique
Le matériel doit satisfaire aux conditions CEM spécifiées dans la résolution A.694(17) comme
précisé dans la CEI 60945.
61097-12  CEI:1997 (F) – 9 –
4 Caractéristiques techniques
4.1 Généralités
Le matériel doit être conçu pour fonctionner de façon satisfaisante avec une séparation entre
voies de 25 kHz, en conformité avec l'appendice 18 du Règlement des radiocommunications.
4.2 Classes d'émission et caractéristiques de modulation
4.2.1 (M.489-2/1.1.1 et .3) Les émissions doivent être de la classe G3E (modulation de
fréquence avec préaccentuation de 6 dB par octave).
4.2.2 (M.489-2/1.1.2) La largeur de bande nécessaire doit être de 16 kHz.
4.3 Emetteur
4.3.1 (M.489-2/1.2.1) La tolérance de fréquence des émetteurs des stations de navire ne
–6
doit pas dépasser 10 × 10 . Pour des raisons pratiques, l'erreur de fréquence doit être dans
l'intervalle ±1,5 kHz.
4.3.2 (A.809(19)1/7) La puissance apparente rayonnée ne doit pas être inférieure à 0,25 W.
Lorsqu'elle est supérieure à 1 W, un commutateur doit permettre de la ramener à 1 W ou en
dessous; si l'appareil permet d'acheminer des communications de bord, la puissance de sortie
ne doit pas être supérieure à 1 W sur ces fréquences.
4.3.3 L'excursion de fréquence correspondant à une modulation de 100 % doit être la plus
proche possible de ±5 kHz.
4.3.4 (M.489-2/1.2.5) La limite supérieure de la bande des audiofréquences ne doit pas
dépasser 3 kHz.
4.3.5 (M.489-2/1.2.2) Le niveau d'émission parasite sur une fréquence discrète quelconque,
mesuré dans une charge non réactive égale à l'impédance de sortie nominale de l'émetteur,
doit être conforme aux clauses de l'appendice 8 du Règlement des radiocommunications. La
puissance de toute émission parasite conduite sur une fréquence déterminée ne doit pas
dépasser 0,25 μW.
4.3.6 (M.489-2/1.2.6) La puissance rayonnée par les coffrets ne doit pas dépasser 25 μW.
Dans certains environnements radioélectriques, des valeurs plus basses peuvent être
nécessaires. Le matériel doit satisfaire aux exigences de la CEI 60945 concernant les
interférences rayonnées.
4.4 Récepteur
4.4.1 (A.809(19)1/8.1) La sensibilité du récepteur doit être égale ou supérieure à 2 μV
(f.é.m.) pour un rapport SINAD à la sortie de 12 dB.
4.4.2 (A.809(19)1/8.2) L'insensibilité du récepteur aux brouillages doit être telle que le signal
utile ne soit pas gravement altéré par des signaux brouilleurs.
4.4.3 (A.809(19)1/10.1) La puissance sonore doit être suffisante pour pouvoir être perçue
compte tenu du niveau de bruit ambiant susceptible d'exister à bord des navires et des
embarcations et radeaux de sauvetage.
4.4.4 (A.809(19)1/10.2) En position d'émission, le récepteur doit être bloqué.

– 10 – 61097-12  CEI:1997 (F)
4.4.5 (M.489-2/1.3.2) La sélectivité des voies adjacentes doit être d'au moins 70 dB.
4.4.6 (M.489-2/1.3.3) L'affaiblissement de la réponse parasite doit être d'au moins 70 dB.
4.4.7 (M.489-2/1.3.4) L'affaiblissement des produits d'intermodulation aux fréquences
radioélectriques doit être d'au moins 65 dB.
4.4.8 (M.489-2/1.3.5) La puissance d'un rayonnement non essentiel, mesurée aux bornes de
l'antenne, ne doit pas dépasser 2,0 nW pour toute fréquence discrète.
5 Méthodes d'essai et résultats d'essai exigés
Les essais d'environnement doivent être effectués avant les essais permettant de vérifier que
le matériel en essai (ME) satisfait à toutes les exigences techniques. Quand des essais
électriques sont exigés, ils doivent être faits sous la tension normale d'essai comme spécifié
dans la CEI 60945, à moins qu'il n'en soit prescrit autrement.
Dans chaque essai indiqué ci-dessous, l'exigence concernée peut être identifiée en se référant
aux paragraphes indiqués entre parenthèses dans le texte.
5.1 Conditions d'essai
En ce qui concerne les mesures de champ et les contrôles de performance relatifs à cette
norme, le ME doit être en service sur le canal 17.
5.1.1 Conditions normales et extrêmes d'essai
Les essais doivent être faits dans les conditions normales d'essai et aussi, quand cela est
prescrit, dans des conditions extrêmes d'essai, comme il est spécifié dans la CEI 60945, c'est-
à-dire d'une part chaleur sèche et tension d'alimentation à la limite supérieure simultanément,
et d'autre part basse température et tension d'alimentation à la limite inférieure simultanément.
5.1.2 Source d'alimentation d'essai
Pendant chaque essai, le ME doit être alimenté par une source d'alimentation d'essai capable
de fournir les tensions normale et extrême d'essai. Pour les essais, la tension de la source
d'alimentation doit être mesurée aux bornes d'entrée du ME. Pendant les essais, les tensions
d'alimentation doivent être maintenues à ±3 % du niveau de tension au début de chaque essai.
La source d'alimentation d'essai ne doit être utilisée pour les mesures que lorsque cela est
mutuellement admis entre le fabricant et le laboratoire d'essai. En cas de divergences, les
résultats obtenus en utilisant la batterie doivent être prioritaires par rapport à ceux obtenus en
utilisant la source d'essais.
5.1.3 Procédure pour les essais aux températures extrêmes
Pour les essais à basse température, le ME doit être placé dans une chambre d'essai et laissé
jusqu'à ce qu'un équilibre thermique ait été obtenu. Le ME doit alors être mis en
fonctionnement en état de veille ou de réception pendant 5 s, après quoi le ME doit satisfaire
aux exigences de la présente norme.
5.1.4 Vérification de bon fonctionnement
5.1.4.1 Définition
La vérification de bon fonctionnement constitue une forme abrégée des essais exigés par les
normes concernées, dans les conditions normales d'essai, de façon qu'elle puisse être faite
normalement en moins de 15 min.

61097-12  CEI:1997 (F) – 11 –
5.1.4.2 Méthode de mesure
Après chaque essai d'environnement, une vérification de bon fonctionnement doit être faite, en
comprenant ce qui suit:
– l'erreur de fréquence de l'émetteur comme indiqué en 5.4.1.2 et la puissance de sortie de
l'émetteur comme indiqué en 5.4.3.2 (haute puissance seulement); et
– la sensibilité maximale utilisable du récepteur comme indiqué en 5.5.3.2.
5.1.4.3 Résultats exigés
L'erreur de fréquence doit être inférieure à ±1,5 kHz, la puissance de la porteuse ne doit pas
être inférieure à 0,25 W et la sensibilité du récepteur doit être meilleure que 12 dBμV.
5.1.5 Essais d'environnement
Les essais d'environnement ont pour but de s'assurer de la validité de la construction du ME
dans ses conditions physiques d'emploi. Après les essais d'environnement et pendant un tel
essai, si cela est spécifié, le ME doit satisfaire aux exigences d'une vérification de bon
fonctionnement.
Les essais d'environnement doivent être effectués avant tout autre essai. Si des essais
électriques sont exigés, ils doivent être faits sous la tension normale d'essai à moins qu'il n'en
soit prescrit autrement.
Les essais d'environnement doivent être faits dans l'ordre suivant:
5.1.5.1 Essai de chute
Cet essai simule les effets d'une chute libre du ME sur le pont d'un navire, à la suite d'une
erreur de manipulation.
L'essai de chute doit être effectué comme spécifié dans la CEI 60945.
Au cours de l'essai, l'équipement doit être pourvu d'un jeu de batteries adaptées, et de son
antenne, mais il ne doit pas être en service.
A la fin de l'essai, le ME doit être soumis à une vérification de bon fonctionnement et il doit être
inspecté pour vérifier l'absence de dommage. Les résultats sont consignés dans le rapport
d'essai.
5.1.5.2 Choc thermique
Cet essai détermine l'aptitude du ME à fonctionner correctement après une immersion
soudaine dans l'eau après stockage à haute température.
Le ME doit être placé dans une atmosphère à +65 °C ± 3 °C pendant 1 h. Il doit ensuite être
immergé dans l'eau à +20 °C ± 3 °C à une profondeur de 100 mm ± 5 mm mesurée depuis le
point le plus haut du matériel à la surface de l'eau, pendant 1 h.
A la fin de l'essai, le ME doit être soumis à une vérification de fonctionnement et être inspecté
pour vérifier l'absence de dommage et d'entrée d'eau intempestive. Les résultats doivent être
consignés dans le rapport d'essai.

– 12 – 61097-12  CEI:1997 (F)
Après l'inspection, le ME doit être refermé conformément aux instructions du fabricant. En
alternative, s'il n'y a aucun signe extérieur d'entrée d'eau intempestive, une inspection interne
du ME, qui entraîne une perturbation de l'étanchéité, peut n'être effectuée qu'après réalisation
de l'ensemble des essais d'environnement.
5.1.5.3 Essai d'immersion
Cet essai simule les effets de la pression de l'eau sur le ME, qui, bien qu'il soit conçu pour
flotter, peut subir une immersion temporaire dans l'eau.
Le ME doit être soumis à l'essai correspondant de la CEI 60529, tableau III, deuxième chiffre
caractéristique 7. L'essai doit être réalisé par immersion complète du ME dans l'eau de façon à
satisfaire aux conditions suivantes:
– le point le plus haut du ME est situé à 1 m sous la surface de l'eau;
– durée de l'essai: 5 min; et
– température de l'eau ne différant pas de plus de 5 °C de celle du matériel.
A la fin de l'essai, le ME doit être soumis à une vérification de fonctionnement puis inspecté
pour vérifier l'absence de dommage et d'entrée d'eau intempestive. Les résultats doivent être
consignés dans le rapport d'essai.
Après l'inspection, le ME doit être refermé conformément aux instructions du fabricant. En
alternative, s'il n'y a aucun signe extérieur d'entrée d'eau intempestive, une inspection interne
du ME, qui entraîne une perturbation de l'étanchéité, peut n'être effectuée qu'après réalisation
de l'ensemble des essais d'environnement.
5.1.5.4 Cycle de chaleur sèche
Le cycle de chaleur sèche doit être exécuté comme spécifié dans la CEI 60945.
5.1.5.5 Cycle de chaleur humide
Le cycle de chaleur humide doit être exécuté comme spécifié dans la CEI 60945.
5.1.5.6 Cycle à basse température
Le cycle à basse température doit être exécuté comme spécifié dans la CEI 60945.
5.1.5.7 Vibrations
L'essai de vibrations doit être exécuté comme spécifié dans la CEI 60945.
5.1.5.8 Essai de résistance aux hydrocarbures
Le ME doit être immergé à une température de +19 °C ± 1 °C pendant 3 h dans l'huile minérale
répondant à la spécification suivante:
– point d'aniline: 120 °C ± 5 °C;
– point d'éclair: minimum 240 °C;
– viscosité: 10-25 cSt à 99 °C.
L'hydrocarbure suivant peut être utilisé:
– huile ASTM N° 1;
– huile ASTM N° 5;
– huile ISO N° 1.
61097-12  CEI:1997 (F) – 13 –
A la fin de l'essai, le ME doit être nettoyé et inspecté afin de vérifier l'absence de détérioration
de son enveloppe. Les résultats doivent être consignés dans le rapport d'essai.
5.1.5.9 Essai aux radiations solaires
Le ME doit être placé dans une enceinte d'essai sur un support approprié et exposé de façon
continue à un rayonnement solaire simulé comme spécifié dans l'annexe B, pendant 80 h.
A la fin de l'essai, le ME doit être nettoyé et inspecté afin de vérifier l'absence de détérioration
de son enveloppe. Les résultats doivent être consignés dans le rapport d'essai.
5.1.5.10 Essai de corrosion et de résistance aux moisissures
Le constructeur doit être en mesure de prouver que les composants, les matériaux et les
finitions utilisés dans le matériel satisfont aux essais de corrosion et de résistance aux
moisissures.
5.1.6 Conditions d'essais non spécifiées
Toute exigence des articles 3 et 4 pour laquelle aucun essai n'est spécifié dans le présent
article 5 doit être vérifiée par inspection du matériel, des plans de fabrication et autres
documents pertinents. Les résultats de l'inspection doivent être consignés dans le rapport
d'essai.
5.2 Conditions générales de mesure
5.2.1 Dispositions pour l'application des signaux d'essai à l'entrée du récepteur
La source des signaux d'essai appliqués au récepteur doit être connectée de façon que
l'impédance présentée à l'entrée du récepteur soit de 50 Ω, qu'un ou plusieurs signaux soient
appliqués simultanément au récepteur. Le niveau des signaux d'essai doit être exprimé en
force électromotrice (f.é.m.) aux bornes à relier au récepteur. La fréquence nominale du
récepteur est la fréquence porteuse de la voie choisie.
5.2.2 Dispositif de silence entre signaux (squelch) du récepteur
Sauf disposition contraire, le circuit de silence entre signaux doit être rendu inopérant pendant
la durée des essais.
5.2.3 Modulation normale d'essai
La modulation normale d'essai doit être constituée par une fréquence de modulation à 1 kHz et
une déviation de fréquence de ±3 kHz. Le signal d'essai ne doit pas comporter
substantiellement de modulation d'amplitude.
5.2.4 Antenne fictive
Si les essais sont faits avec une antenne fictive, celle-ci doit être une charge de 50 Ω non
réactive et non rayonnante. Pour ces essais, l'antenne intégrale doit être remplacée par
l'antenne fictive connectée de façon appropriée.
5.2.5 Dispositions pour les signaux d'essai appliqués à l'entrée de l'émetteur
Pour l'application de la présente norme, le signal de modulation en audiofréquence de
l'émetteur doit être fourni par un générateur à une interface connectée à l'entrée du
microphone; cette interface doit être fournie par le constructeur.

– 14 – 61097-12  CEI:1997 (F)
5.2.6 Voies d'essai
Sauf disposition contraire, les autres essais de conformité à la présente norme doivent être
faits sur la voie 16 (156,8 MHz).
Les mesures de champ et vérification de fonctionnement doivent être faites sur la voie 17.
5.2.7 Tolérance des mesures
Les valeurs maximales des incertitudes des mesures absolues doivent être les suivantes:
–7
Fréquences radio . ±1 × 10
Puissance radio . ±0,75 dB
Déviation maximale de fréquence:
– avec une audiofréquence de 300 Hz à 6 kHz . ±5 %
– avec une audiofréquence de 6 kHz à 25 kHz . ±3 dB
Limites de déviation . ±5 %
Puissance sur la voie voisine . ±5 dB
Parasites conduits de l'émetteur . ±4 dB
Puissance de sortie en audiofréquence . ±0,5 dB
Caractéristique d'amplitude du limiteur du récepteur . ±1,5 dB
Sensibilité à 20 dB SINAD . ±3 dB
Emission conduite du récepteur . ±3 dB
Mesure relative à 2 signaux . ±4 dB
Mesure relative à 3 signaux . ±3 dB
Emission rayonnée de l'émetteur . ±6 dB
Emission rayonnée du récepteur . ±6 dB
Désensibilisation du récepteur en mode duplex . ±0,5 dB
Temps de changement de fréquence de l'émetteur . ±20 %
Fréquence de l'émetteur après changement de fréquence . ±250 Hz
5.3 (3.3.8) Alimentation
5.3.1 Définition
Pour les besoins de l'essai de conformité, l'alimentation doit être la source d'énergie intégrée
au ME, à savoir la batterie d'origine.
5.3.2 Méthode de mesure
5.3.2.1 (3.3.8.4) Capacité
Le matériel muni d'une batterie d'origine neuve doit être essayé conformément au cycle de
travail spécifié en 3.3.8.4, en vue de vérifier sa conformité aux exigences de capacité
de 3.3.8.4 à la température extrême au niveau bas.
5.3.2.2 (3.3.8.5) Date d'expiration
Le fabricant doit déclarer la date d'expiration de la batterie qui doit être d'au moins 2 ans dans
les conditions de stockage.
61097-12  CEI:1997 (F) – 15 –
5.3.2.3 (3.3.8.5, 3.3.8.6) Couleur
Par inspection.
5.3.3 Résultats exigés
a) Capacité
Les exigences de capacité de 3.3.8.4 doivent être satisfaites.
b) Date d'expiration
Le ME ou la batterie d'origine, si applicable, doivent porter une étiquette indiquant la date
d'expiration de la batterie qui ne doit pas dépasser la durée de vie en stockage.
c) Couleur
La batterie d'origine, pour utilisation en situation de détresse, doit être d'une couleur, ou
marquée conformément à 3.2.3. Les autres batteries doivent avoir une couleur ou un
marquage tels qu'elles ne puissent être confondues avec la batterie d'origine.
5.4 Emetteur
Les exigences de fonctionnement et les caractéristiques techniques de la présente norme
doivent être vérifiées selon les procédures d'essai décrites ci-après.
5.4.1 (4.3.1) Erreur de fréquence
5.4.1.1 Définition
L'erreur de fréquence est la différence entre la fréquence porteuse mesurée et la fréquence
assignée.
5.4.1.2 Méthode de mesure
La fréquence porteuse doit être mesurée en l'absence de modulation, l'émetteur étant
connecté à une antenne fictive. La mesure doit être faite dans les conditions normales d'essai,
et les conditions extrêmes définies par la CEI 60945, c'est-à-dire d'une part chaleur sèche et
tension d'alimentation à sa limite supérieure, simultanément, d'autre part basse température et
tension d'alimentation à sa limite inférieure, simultanément.
5.4.1.3 Résultats exigés
L'erreur de fréquence doit être dans l'intervalle de ±1,5 kHz.
5.4.2 (4.3.2) Puissance d'émission effective
5.4.2.1 Définition
La puissance d'émission effective (p.e.m.) est la puissance émise dans la direction du champ
maximum dans les conditions spécifiées de mesure, sans modulation.
5.4.2.2 Méthode de mesure
Le ME doit être placé sur un emplacement d'essai approprié, à une hauteur de 1,5 m sur un
support non conducteur et dans la configuration la plus proche de l'utilisation normale déclarée
par le fabricant.
Une antenne d'essai doit être orientée pour une polarisation verticale et la longueur de
l'antenne d'essai doit être choisie pour correspondre à la fréquence du transmetteur. La sortie
de l'antenne d'essai doit être connectée à un récepteur de mesure.

– 16 – 61097-12  CEI:1997 (F)
Le transmetteur doit être en fonction, avec le commutateur de réduction de puissance en
position maximum, sans modulation, et le récepteur de mesure doit être accordé à la
fréquence du transmetteur du ME. L'essai doit être effectué sur le canal 17.
L'antenne d'essai doit être élevée et abaissée jusqu'à ce que le signal maximum soit détecté
par le récepteur de mesure.
Le ME doit alors balayer 360° dans le plan horizontal jusqu'à ce que le niveau maximum soit
détecté par le récepteur de mesure. Le niveau maximum du signal doit être enregistré.
Le ME doit être remplacé par une antenne de substitution convenable. Celle-ci doit être
orientée pour la polarisation verticale et sa longueur doit être ajustée pour correspondre à la
fréquence du transmetteur du ME. L'antenne de substitution doit être reliée à un générateur de
signal étalonné.
Le réglage de l'atténuateur d'entrée du récepteur de mesure doit être ajusté pour augmenter la
sensibilité du récepteur de mesure.
L'antenne d'essai doit être élevée et abaissée pour s'assurer que le signal maximum est reçu.
Le signal d'entrée à l'antenne de substitution doit être réglé de façon à produire des niveaux
détectés par le récepteur de mesure égaux aux niveaux enregistrés pendant la mesure des
puissances d'émission effectives du transmetteur, corrigées en fonction des variations du
réglage d'atténuateur d'entrée du récepteur de mesure.
Les niveaux d'entrée à l'antenne de substitution doivent être enregistrés comme niveaux de
puissance corrigés en fonction de la variation du réglage de l'atténuateur d'entrée du récepteur
de mesure.
Les mesures doivent être répétées avec l'antenne d'essai et l'antenne de substitution orientées
pour la polarisation horizontale.
Les mesures doivent être effectuées dans les conditions normales d'essai seulement.
La mesure de la p.e.m. est la plus grande des deux niveaux de puissance enregistrés à
l'entrée de l'antenne de substitution, corrigée du gain de l'antenne si nécessaire.
5.4.2.3 Résultats exigés
La p.e.m. mesurée doit être comprise entre 0,25 W et 25 W.
Lorsque la p.e.m. dépasse 1 W, le ME doit être équipé d'un commutateur de réduction de
puissance.
5.4.3 (4.3.2) Puissance de la porteuse (référencée à la p.e.m.)
5.4.3.1 Définition
La puissance de la porteuse référencée à la p.e.m. est la puissance moyenne, en l'absence de
modulation, fournie à l'antenne fictive pendant un cycle, corrigée du gain d'antenne.
Le gain d'antenne est la différence en décibels entre la p.e.m. mesurée en 5.4.2 et la
puissance de la porteuse fournie à l'antenne fictive.
...
