IEC 60669-1:1998

INTERNATIONAL IEC
STANDARD 60669-1
Edition 3.2
2007-01
Edition 3:1998 consolidated with amendments 1:1999 and 2:2006
Switches for household and
similar fixed-electrical installations –
Part 1:
General requirements
This English-language version is derived from the original
bilingual publication by leaving out all French-language
pages. Missing page numbers correspond to the French-
language pages.
Reference number

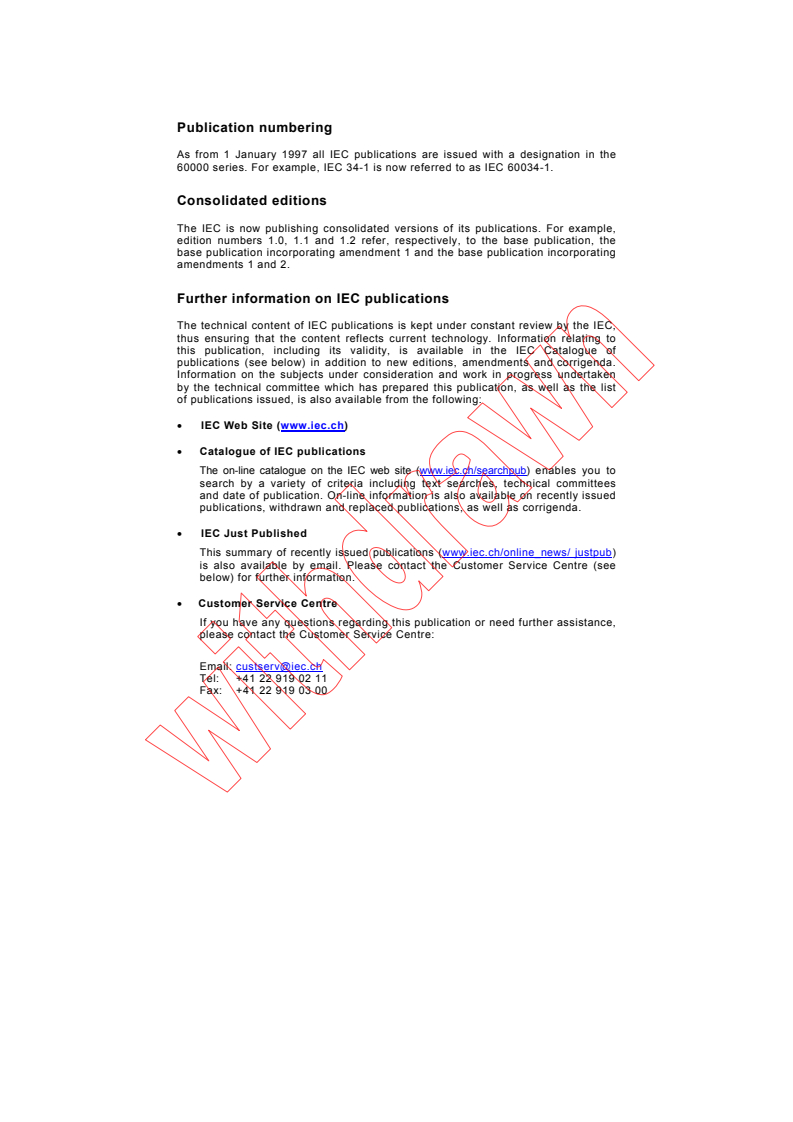

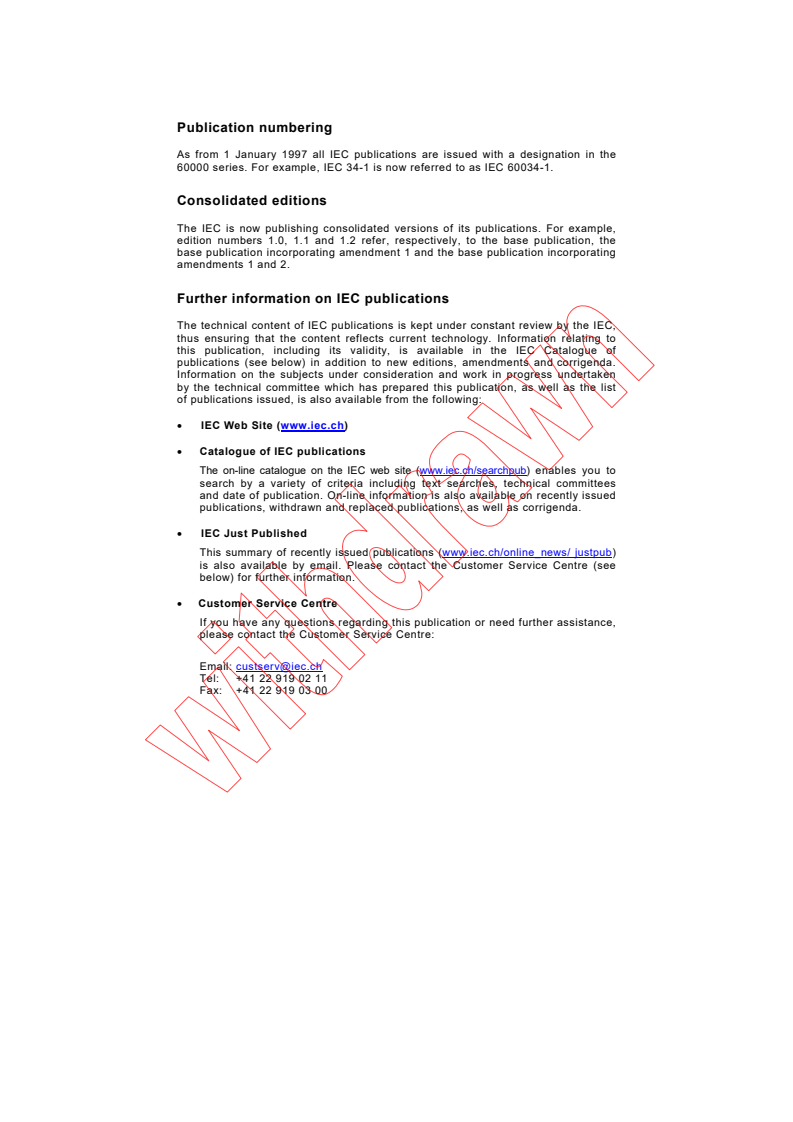

Publication numbering
As from 1 January 1997 all IEC publications are issued with a designation in the
60000 series. For example, IEC 34-1 is now referred to as IEC 60034-1.
Consolidated editions
The IEC is now publishing consolidated versions of its publications. For example,
edition numbers 1.0, 1.1 and 1.2 refer, respectively, to the base publication, the
base publication incorporating amendment 1 and the base publication incorporating
amendments 1 and 2.
Further information on IEC publications
The technical content of IEC publications is kept under constant review by the IEC,
thus ensuring that the content reflects current technology. Information relating to
this publication, including its validity, is available in the IEC Catalogue of
publications (see below) in addition to new editions, amendments and corrigenda.
Information on the subjects under consideration and work in progress undertaken
by the technical committee which has prepared this publication, as well as the list
of publications issued, is also available from the following:
• IEC Web Site (www.iec.ch)
• Catalogue of IEC publications
The on-line catalogue on the IEC web site (www.iec.ch/searchpub) enables you to
search by a variety of criteria including text searches, technical committees
and date of publication. On-line information is also available on recently issued
publications, withdrawn and replaced publications, as well as corrigenda.
• IEC Just Published
This summary of recently issued publications (www.iec.ch/online_news/ justpub)
is also available by email. Please contact the Customer Service Centre (see
below) for further information.
• Customer Service Centre
If you have any questions regarding this publication or need further assistance,
please contact the Customer Service Centre:

Email: custserv@iec.ch
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
INTERNATIONAL IEC
STANDARD 60669-1
Edition 3.2
2007-01
Edition 3:1998 consolidated with amendments 1:1999 and 2:2006
Switches for household and
similar fixed-electrical installations –
Part 1:
General requirements
© IEC 2007 Copyright - all rights reserved
No part of this publication may be reproduced or utilized in any form or by any means, electronic or mechanical,
including photocopying and microfilm, without permission in writing from the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
PRICE CODE
Commission Electrotechnique Internationale CS
International Electrotechnical Commission
Международная Электротехническая Комиссия
For price, see current catalogue

60669-1 © IEC:1998+A1:1999+A2:2006 – 3 –

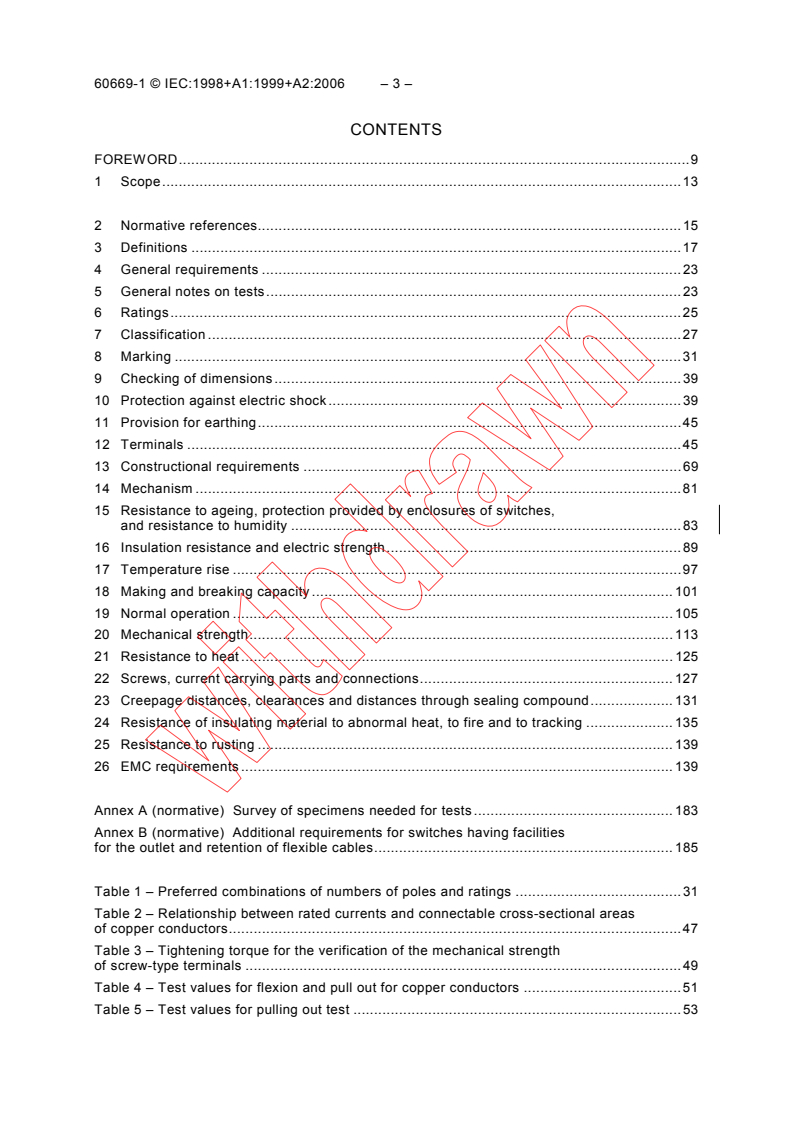

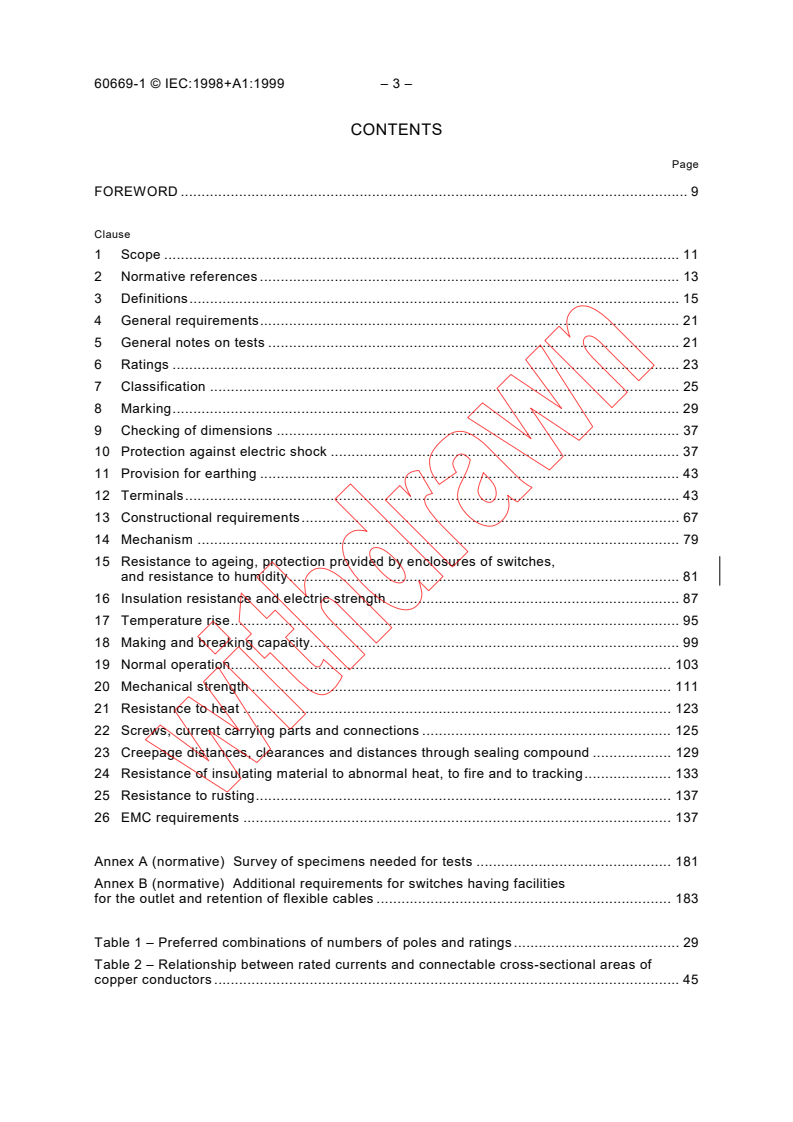

CONTENTS
FOREWORD.9
1 Scope.13

2 Normative references.15
3 Definitions.17
4 General requirements .23
5 General notes on tests.23
6 Ratings.25
7 Classification.27
8 Marking.31
9 Checking of dimensions .39
10 Protection against electric shock.39
11 Provision for earthing.45
12 Terminals.45
13 Constructional requirements .69
14 Mechanism.81
15 Resistance to ageing, protection provided by enclosures of switches,
and resistance to humidity .83
16 Insulation resistance and electric strength.89
17 Temperature rise.97
18 Making and breaking capacity . 101
19 Normal operation . 105
20 Mechanical strength. 113
21 Resistance to heat . 125
22 Screws, current carrying parts and connections. 127
23 Creepage distances, clearances and distances through sealing compound. 131
24 Resistance of insulating material to abnormal heat, to fire and to tracking . 135
25 Resistance to rusting . 139
26 EMC requirements . 139

Annex A (normative) Survey of specimens needed for tests . 183
Annex B (normative) Additional requirements for switches having facilities
for the outlet and retention of flexible cables. 185

Table 1 – Preferred combinations of numbers of poles and ratings .31
Table 2 – Relationship between rated currents and connectable cross-sectional areas
of copper conductors.47
Table 3 – Tightening torque for the verification of the mechanical strength
of screw-type terminals .49
Table 4 – Test values for flexion and pull out for copper conductors .51
Table 5 – Test values for pulling out test .53

60669-1 © IEC:1998+A1:1999+A2:2006 – 5 –
Table 6 – Composition of conductors.53
Table 7 – Relationship between rated currents and connectable cross-sectional areas
of copper conductors for screwless terminals .59
Table 8 – Test current for the verification of electrical and thermal stresses
in normal use of screwless terminals .63
Table 9 – Cross-sectional areas of rigid copper conductors for deflection test
of screwless terminals.67
Table 10 – Deflection test forces .67
Table 11 – Forces to be applied to covers, cover-plates or actuating members
whose fixing is not dependent on screws .71
Table 12 – External cable diameter limits for surface type switches .77
Table 12a – Limits of external dimensions of flexible cables . 187
Table 13 – Points of application of the test voltage for the verification
of insulation resistance.91
Table 14 – Test voltage, points of application and minimum values
of insulating resistance for the verification of dielectric strength .95
Table 15 – Temperature-rise test currents and cross-sectional areas of copper
conductors .97
Table 16 – Fractions of total number of operations . 103
Table 17 – Number of operations for normal operation test . 105
Table 18 – Height of fall for impact test . 117
Table 19 – Torque for the verification of the mechanical strength of glands. 121
Table 20 – Creepage distances, clearances and distances through insulating sealing
compound. 133

Figure 1 – Pillar terminals.141
Figure 2 – Screw terminals and stud terminals. 145
Figure 3 – Saddle terminals. 147
Figure 4 – Lug terminals. 149
Figure 5 – Mantle terminals . 151
Figure 6 – Thread-forming screw. 153
Figure 7 – Thread-cutting screw . 153
Figure 8 – Classification according to connections. 155
Figure 9 – Void . 157
Figure 10 – Test apparatus for checking damage to conductors. 159
Figure 11a – Principle of the test apparatus for deflecting test on screwless terminal . 161
Figure 11b – Example of test arrangement to measure the voltage drop
during deflecting test on screwless terminal. 161
Figure 12 – Apparatus for making and breaking capacity and normal operation tests . 163
Figure 13 – Circuit diagrams for making and breaking capacity and normal operation . 165
Figure 14 – Circuit diagrams for testing switches for use on fluorescent lamp loads . 165
Figure 15 – Impact test apparatus . 167

60669-1 © IEC:1998+A1:1999+A2:2006 – 7 –
Figure 16 – Pendulum impact test apparatus (striking element) . 167
Figure 17 – Mounting support for sample. 169
Figure 18 – Mounting block for flush-type switches . 169
Figure 19 – Arrangement for test on cover-plates . 171
Figure 20 – Gauge (thickness: about 2 mm) for the verification of the outline of covers,
cover-plates or actuating members. 171
Figure 21 – Example of application of the gauge of figure 20 on covers fixed without
screws on a mounting surface or supporting surface. 173
Figure 22 – Examples of applications of the gauge of figure 20 in according with the
requirements of 20.7 .175
Figure 23 – Gauge for verification of grooves, holes and reverse tapers. 177
Figure 24 – Sketch showing the direction of application of the gauge of figure 23. 177
Figure 25 – Ball-pressure apparatus. 179
Figure 26 – Diagrammatic representation (24.1.1) . 179
Figure 27 – Test wall in accordance with the requirements of 15.2.2 . 181

60669-1 © IEC:1998+A1:1999+A2:2006 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SWITCHES FOR HOUSEHOLD AND SIMILAR FIXED-ELECTRICAL
INSTALLATIONS –
Part 1: General requirements
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60669-1 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
This consolidated version of IEC 60669-1 consists of the third edition (1998) [documents
23B/535/FDIS and 23B/539/RVD], its amendment 1 (1999) [documents 23B/580/FDIS and
23B/590/RVD] and its amendment 2 (2006) [documents 23B/828/FDIS and 23B/845/RVD].
The technical content is therefore identical to the base edition and its amendments and has
been prepared for user convenience.
It bears the edition number 3.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
Annexes A and B form an integral part of this standard.

60669-1 © IEC:1998+A1:1999+A2:2006 – 11 –
In this standard the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– explanatory matter: in smaller roman type.
The committee has decided that the contents of the base publication and its amendments will
remain unchanged until the maintenance result date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date,
the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
60669-1 © IEC:1998+A1:1999+A2:2006 – 13 –
SWITCHES FOR HOUSEHOLD AND SIMILAR FIXED-ELECTRICAL
INSTALLATIONS –
Part 1: General requirements
1 Scope
This part of IEC 60669 applies to manually operated general purpose switches, for a.c. only
with a rated voltage not exceeding 440 V and a rated current not exceeding 63 A, intended for
household and similar fixed electrical installations, either indoors or outdoors.
For switches provided with screwless terminals the rated current is limited to 16 A.
Switches covered by this standard are intended for the control in normal use of:
– a circuit for a tungsten filament lamp load; or
– a circuit for a fluorescent lamp load (including electronic ballast); or
– a circuit for a substantially resistive load with a power factor not less than 0,95; or
– a monophase circuit for motor load with a rated current up to 10 A and a power factor not
less than 0,6; or
– a combination of these.
NOTE 1 An extension of the scope to switches for rated voltages higher than 440 V is under consideration.
NOTE 2 An increase of the rated current of 10 A for motor load is under consideration.
NOTE 3 For the time being, switches with a rated current more than 10 A are considered as a 10 A current for
motor load switch.
The standard also applies to boxes for switches, with the exception of mounting boxes for flush
type switches.
NOTE 4 General requirements for boxes for flush-type switches are given in IEC 60670.
It also applies to switches such as:
– switches incorporating pilot lights;
– electromagnetic remote control switches (particular requirements are given in the relevant
part 2);
– switches incorporating a time-delay device (particular requirements are given in the
relevant part 2);
– combinations of switches and other functions (with the exception of switches combined with
fuses);
– electronic switches (particular requirements are given in the relevant part 2);
– switches having facilities for the outlet and retention of flexible cables (see annex B);
– isolating switches (particular requirements are given in the relevant Part 2).
NOTE 5 The minimum length of the flexible cable used with these switches may be governed by National Wiring
Rules.
60669-1 © IEC:1998+A1:1999+A2:2006 – 15 –
Switches complying with this standard are suitable for use at ambient temperatures not
normally exceeding 25 °C, but occasionally reaching 35 °C.

NOTE 6 Switches complying with this standard are suitable only for incorporation in equipment in such a way and
in such a place that it is unlikely that the surrounding ambient temperature exceeds 35 °C.
In locations where special conditions prevail, such as in ships, vehicles and the like and in
hazardous locations, for example where explosions are liable to occur, special constructions
may be required.
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60050-442:1998, International Electrotechnical Vocabulary – Part 442: Electrical
accessories
IEC 60112: 1979, Method for determining the comparative and the proof tracking indices of
solid insulating materials under moist conditions
IEC 60212: 1971, Standard conditions for use prior to and during the testing of solid electrical
insulation materials
IEC 60227-1: 1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 1: General requirements
IEC 60227-3: 1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 3: Non-sheathed cables for fixed wiring
IEC 60227-4: 1992, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 4: Sheathed cables for fixed wiring
IEC 60227-5 1979, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 5: Flexible cables (cords)
Amendment 1 (1987)
IEC 60245-1: 1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 1: General requirements
IEC 60245-4: 1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 4: Cords and flexible cables
IEC 60364-4-46: 1981, Electrical installations of buildings – Part 4: Protection for safety –
Chapter 46: Isolation and switching
IEC 60417: 1973, Graphical symbols for use on equipment. Index, survey and compilation of
the single sheets
IEC 60529: 1989, Degrees of protection provided by enclosures (IP Code)
IEC 60670: 1989, General requirements for enclosures for accessories for household and
similar fixed-electrical installations

60669-1 © IEC:1998+A1:1999+A2:2006 – 17 –
IEC 60695-2-1: 1991, Fire hazard testing – Part 2: Test methods – Section 1: Glow-wire test
and guidance
IEC 60998: Connecting devices for low voltage circuits for household and similar purposes
IEC 60998-1: 1990, Connecting devices for low voltage circuits for household and similar
purposes – Part 1: General requirements
IEC 60998-2-1: 1990, Connecting devices for low voltage circuits for household and similar
purposes – Part 2-1: Particular requirements for connecting devices as separate entities with
screw-type clamping units
IEC 60998-2-2: 1991, Connecting devices for low voltage circuits for household and similar
purposes – Part 2-2: Particular requirements for connecting devices as separate entities with
screwless-type clamping units
IEC 60999-1: 1990, Connecting devices – Safety requirements for screw type and screwless-
type clamping units for electrical copper conductors – Part 1: General requirements and
2 2
particular requirements for conductors from 0,5 mm up to 35 mm (included)
ISO 1456: 1988, Metallic coatings – Electrodeposited coatings of nickel plus chromium and of
copper plus nickel plus chromium
ISO 2039-2: 1987, Plastics – Determination of hardness – Part 2: Rockwell hardness
ISO 2081: 1986, Metallic coatings – Electroplated coatings of zinc on iron or steel
ISO 2093: 1986, Electroplated coatings of tin – Specification and test methods
3 Definitions
For the purpose of this part of IEC 60669 the following definitions apply.
Where the terms "voltage" and "current" are used, they imply r.m.s. values unless otherwise
specified.
3.1
switch
device designed to make or break the current in one or more electric circuits
3.1.1
push-button switch
control switch having one actuator intended to be operated by force exerted by a part of human
body, usually the finger or the palm of the hand, having stored energy return, for instance a
spring
3.1.2
momentary contact switch
switching device which returns automatically to the initial state after operation
NOTE Momentary contact switches are intended to operate bells, electromagnetic remote control switches or time-
delay switches.
3.1.3
momentary push-button switch
push-button switch which returns automatically to the initial state after operation

60669-1 © IEC:1998+A1:1999+A2:2006 – 19 –
3.1.4
cord-operated switch
switch the operating means of which is a cord which has to be pulled in order to change its
contact state
3.1.5
switch of normal (gap) construction
switch construction having a clearance between the open contacts which is 3 mm or greater
and meeting the performance requirements for normal-gap construction
3.1.6
switch of mini-gap construction
switch construction having a clearance between the open contacts which is 1,2 mm or greater
and meeting the performance requirements for mini-gap construction
3.1.7
switch of micro-gap construction
switch construction without specified clearance between the open contacts and meeting the
performance requirements for micro-gap construction
3.2
one operation
the transfer of the moving contacts from one operating position to another
3.3
terminal
the conductive part of one pole, composed of one or more clamping unit(s) and insulation if
necessary
3.4
clamping unit
part or parts of a terminal necessary for the mechanical clamping and the electrical connection
of the conductor(s)
3.5
terminal with screw clamping
terminal intended for the connection, by clamping only, of (an) external rigid or flexible
conductor(s)
3.6
pillar terminal
terminal with screw clamping in which the conductor is inserted into the hole or cavity, where it
is clamped under the end of the screw or screws. The clamping pressure may be applied
directly by the end of the screw or through an intermediate clamping member to which pressure
is applied by the end of the screw
NOTE Examples of pillar terminals are shown in figure 1.
3.7
screw terminal
terminal with screw clamping in which the conductor is clamped under the head of the screw.
The clamping pressure may be applied directly by the head of the screw or through an
intermediate part, such as a washer, clamping plate or anti-spread device
NOTE Examples of screw terminals are shown in figure 2.

60669-1 © IEC:1998+A1:1999+A2:2006 – 21 –
3.8
stud terminal
terminal with screw clamping in which the conductor is clamped under a nut. The clamping
pressure may be applied directly by a suitably shaped nut or through an intermediate part, such
as a washer, clamping plate or anti-spread device
NOTE Examples of stud terminals are shown in figure 2.
3.9
saddle terminal
terminal with screw clamping in which the conductor is clamped under a saddle by means of
two or more screws or nuts
NOTE Examples of saddle terminals are shown in figure 3.
3.10
lug terminal
screw terminal or stud terminal, designed for clamping a cable lug or bar by means of a screw
or nut
NOTE Examples of lug terminals are shown in figure 4.
3.11
mantle terminal
terminal with screw clamping in which the conductor is clamped against the base of a slot in a
threaded stud by means of a nut. The conductor is clamped against the base of the slot by a
suitably shaped washer under the nut, by a central peg if the nut is a cap nut, or by equally
effective means for transmitting the pressure from the nut to the conductor within the slot
NOTE Examples of mantle terminals are shown in figure 5.
3.12
screwless terminal
connecting device for the connection and subsequent disconnection of a rigid (solid or
stranded) or flexible conductor or the interconnection of two conductors capable of being
dismantled, the connection being made, directly or indirectly, by means of springs, parts of
angled, eccentric or conical form, etc., without special preparation of the conductor concerned,
other than removal of insulation
3.13
thread-forming screw
screw having an uninterrupted thread which, by screwing in, forms a thread by displacing material
NOTE An example of a thread-forming screw is shown in figure 6.
3.14
thread-cutting screw
screw having an interrupted thread which, by screwing in, forms a thread by removing material
NOTE An example of a thread-cutting screw is shown in figure 7.
3.15
mechanical time-delay device
device which, through a mechanical auxiliary, operates some time after the instant at which the
conditions which cause it to operate are established
3.16
base
part of the switch retaining current-carrying parts and, in general, the mechanism in position

60669-1 © IEC:1998+A1:1999+A2:2006 – 23 –
3.17
rated voltage
voltage assigned to the switch by the manufacturer
3.18
rated current
current assigned to the switch by the manufacturer
3.19
operating member
part of a cord-operated switch which connects the internal mechanism with a pull cord. It is
usually attached to the actuating member of the switch
3.20
pole (of a switch)
part of a switch associated with one conductive path (way) of its circuit(s) provided with
contacts intended to connect and disconnect the circuit itself and excluding those portions
which provide a means for connecting and operating the poles together
A conducting path may be constituted by portions common to other conducting paths of the switch.
3.21
actuating member
a part which is pulled, pushed, turned or otherwise moved to cause an operation of the switch
[IEV 442-04-14]
3.22
pilot light
device incorporating a light source either integral or designed to be installed with the switch
and intended to give for example an indication of the switch state or to indicate the switch
location
4 General requirements
Switches and boxes shall be so designed and constructed that, in normal use, their
performance is reliable and without danger to the user or the surroundings.
Compliance is checked by meeting all the relevant requirements and tests specified.
5 General notes on tests
5.1 Tests according to this standard are type tests.
5.2 Unless otherwise specified, the specimens are tested as delivered and under normal
conditions of use.
Switches having provision for pilot lights shall be tested with pilot lights fitted, unless otherwise
stated. The results of the tests shall be considered to apply to switches of the same type which
do not have this facility.
Flush-type switches which do not comply with any accepted standard sheet are tested together
with the corresponding boxes.
5.3 Unless otherwise specified, the tests are carried out in the order of the clauses, at an
ambient temperature between 15 °C and 35 °C.
In case of doubt, the tests are made at an ambient temperature of 20 °C ± 5 °C.

60669-1 © IEC:1998+A1:1999+A2:2006 – 25 –
5.4 For switches which are marked with one rated voltage and one rated current, nine
specimens are necessary.
Three specimens are subjected to all the relevant tests, except the tests of 19.2, where one
further set of three specimens is used (or two further sets for switches of pattern number 2),
and the test of clause 24, where another three specimens are used.
For the test of 24.2, three additional specimens may be required.
For the tests of 12.3.2, three additional specimens of switches are necessary.
For the tests of 12.3.11, additional specimens of switches having in total at least five screwless
terminals are required.
For the tests of 12.3.12, three additional specimens of switches are necessary; in each
specimen, one clamping unit is tested.
For each of the tests of 13.15.1 and 13.15.2, three additional specimens of separate
membranes, or of switches incorporating membranes, are required.
For the tests of clause 16, three additional specimens may be required in the case of switches
fitted with pilot lights.
For cord-operated switches, three further specimens are used for the test of 20.9.
For switches marked with two rated voltages and corresponding rated currents, fifteen
specimens are necessary.
For each of the two combinations of rated voltages and rated currents marked on the switch,
three specimens are subjected to all the relevant tests except the test of 19.2, where two (or
four for switches of pattern number 2) further sets of three specimens are used.
A switch marked 250/380 V is tested as a 380 V switch.
Momentary contact switches intended to operate bells, electromagnetic remote control
switches or time-delay switches, are not to be submitted to the tests of 18.2 and 19.2.
NOTE A table showing the number of specimens needed for the tests is given in annex A.
5.5 The specimens are submitted to all the relevant tests and the requirements are satisfied if
all the tests are met.
If one specimen does not satisfy a test due to an assembly or a manufacturing fault, that test
and any preceding one which may have influenced the results of the test shall be repeated and
also the tests which follow shall be made in the required sequence on another full set of
specimens, all of which shall comply with the requirements.
NOTE The applicant may submit, together with a number of specimens specified in 5.4, the additional set of
specimens which may be wanted, should one specimen fail. The testing station will then, without further request,
test additional specimens and will reject only if a further failure occurs. If the additional set of specimens is not
submitted at the same time, the failure of one specimen will entail rejection.
6 Ratings
6.1 Switches shall preferably have rated voltages of 130 V, 230 V, 250 V, 277 V, 380 V, 400 V,
415 V and 440 V.
For momentary contact switches intended to operate bells, electromagnetic remote control
switches or time-delay switches, the standard rated voltages are 130 V and 250 V.
If any other voltage rating is used, it shall be not less than 120 V.

60669-1 © IEC:1998+A1:1999+A2:2006 – 27 –
6.2 Switches shall preferably have rated currents of 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 40 A,
45 A, 50 A and 63 A.
The rated current shall be not less than 6 A, except that rated currents of 1 A, 2 A and 4 A are
allowed for momentary contact switches intended to operate bells, electromagnetic remote
control switches or time-delay switches.
Switches with a rated current not exceeding 16 A, except switches of pattern numbers 3 and 03
and momentary contact switches, shall have fluorescent lamp current rating equal to the rated
current.
For switches with a rated current above 16 A and up to 25 A inclusive the test with fluorescent
lamps can be carried out optionally.
Compliance with the requirements of 6.1 and 6.2 is checked by inspection of the marking.
6.3 Switches shall preferably have a degree of protection IP20, IP40, IP44, IP54 or IP55.
7 Classification
7.1 Switches are classified:
7.1.1 according to the possible connections (see figure 8):
Pattern number
– single-pole switches. 1
– double-pole switches. 2
– three-pole switches. 3
– three-pole plus switched neutral switches. 03
– two-way switches. 6
– two-circuit switches with a common incoming line . 5
– two-way switches with one off-position . 4
– two-way double-pole switches. 6/2
– two-way reversing switches (or intermediate switches) . 7
NOTE 1 Two or more switches having the same or different pattern numbers may be mounted on a common base.
NOTE 2 For the pattern number for which an off-position is considered, the above classification refers also to
push-button switches and momentary contact switches.
7.1.2 according to the contact opening and switch performance:
– switches of normal gap construction;
– switches of mini-gap construction;
– switches of micro-gap construction;
– switches without contact gap (semiconductor switching devices).

NOTE 1 Switches having a semiconductor switching device have no contact gap.
NOTE 2 Switches according to this standard are intended for functional purposes.

60669-1 © IEC:1998+A1:1999+A2:2006 – 29 –
7.1.3 Void
7.1.4 according to the degree of protection against harmful effects due to the ingress of water:
– IPX0: switches not protected against ingress of water;
– IPX4: switches protected against splashing water;
– IPX5: switches protected against water jets.
NOTE For an explanation of IP codes, see IEC 60529.
7.1.5 according to the method of actuating the switch:
– rotary;
– tumbler;
– rocker;
– push-button;
– cord-operated.
7.1.6 according to the method of mounting the switch:
– surface-type;
– flush-type;
– semi flush-type;
– panel-type;
– architrave-type.
7.1.7 according to the method of installation, as a consequence of the design of the switch:
– switches where the cover or cover plate can be removed without displacement of the
conductors (design A);
– switches where the cover or cover plate cannot be removed without displacement of the
conductors (design B);
NOTE If a switch has a base (main part) which cannot be separated from the cover or cover plate, and requires a
supplementary plate to meet the standard, which can be removed for redecorating the wall without displacement of
the conductors, it is considered to be of design A, provided the supplementary plate meets the requirements
specified for covers and cover plates.
7.1.8 according to the type of terminal:
– switches with screw-type terminals;
– switches with screwless terminals for rigid conductors only;
– switches with screwless terminals for rigid and flexible conductors.
7.1.9 according to the degree of protection against access to hazardous parts and against
harmful effects due to the ingress of solid foreign objects
– IP2X: switches protected against access to hazardous parts with a finger and against
harmful effects due to ingress of solid foreign objects of 12,5 mm diameter and greater;
– IP4X: switches protected against access to hazardous parts with a wire and against harmful
effects due to ingress of solid foreign objects of 1,0 mm diameter and greater;
– IP5X: switches protected against access to hazardous parts with a wire and protected
against dust.
60669-1 © IEC:1998+A1:1999+A2:2006 – 31 –
7.2 Preferred combinations of number of poles and ratings are shown in table 1.
Table 1 – Preferred combinations of numbers of poles and ratings

Number of poles
Rated current Rated voltage from Rated voltage
A 120 V to 250 V inclusive over 250 V
1, 2 and 4 1 –
6 1 1
2 2
10 1 1
2 2
16, 20, 25, 32, 40, 45, 50 1 1
and 63 2 2
3 3
4 4
8 Marking
8.1 Switches shall be marked with:
– rated current in amperes (A) or rated fluorescent load in amperes (AX), or a combination of
both if the two ratings are different (see 6.2 and examples of marking in 8.2);
– rated voltages in volts;
– symbol for nature of supply;
– manufacturer's or responsible vendor's name, trade mark or identification mark;
– type reference, which may be a catalogue number;
– symbol for mini-gap construction, if applicable;
– symbol for micro-gap construction, if applicable;
– symbol for semiconductor switching device, if applicable;
– first characteristic numeral for the degree of protection against access to hazardous parts
and against harmful effects due to ingress of solid foreign objects, if declared higher than 2,
in which case the second characteristic numeral shall also be marked,
– second characteristic numeral for the degree of protection against harmful effects due to
the ingress of water, if declared higher than 0, in which case the first characteristic numeral
shall also be marked.
NOTE 1 Marking of the pattern number given in 7.1.1 is recommended if the connections are not clear from an
inspection of the switch; this pattern number may be part of the type reference.
NOTE 2 If a base carries two or more switches with separate operating devices, marking with the pattern
numbers is recommended, for example 1+6 or 1+1+1.
In addition, switches with screwless terminals shall be marked with an indication of the
suitability to accept rigid conductors only, for those switches having this restriction. This
information may be put on the switch and/or the packaging unit.

60669-1 © IEC:1998+A1:1999+A2:2006 – 33 –
8.2 When symbols are used, they shall be as follows:
Amperes (fluorescent lamp current) . AX
(other currents). A
Volts. V
Alternating current. ~
Neutral. N
Line. L
Earth.

"open" position (off). O
"closed" position (on) . I
Mini-gap construction. m
Micro-gap construction . µ
Without contact gap (semiconductor switching device).
...

NORME CEI
INTERNATIONALE 60669-1
Edition 3.1
2000-03
Edition 3:1998 consolidée par l’amendement 1:1999
Interrupteurs pour installations électriques fixes
domestiques et analogues –
Partie 1:
Prescriptions générales
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60669-1:1998+A1:1999(F)

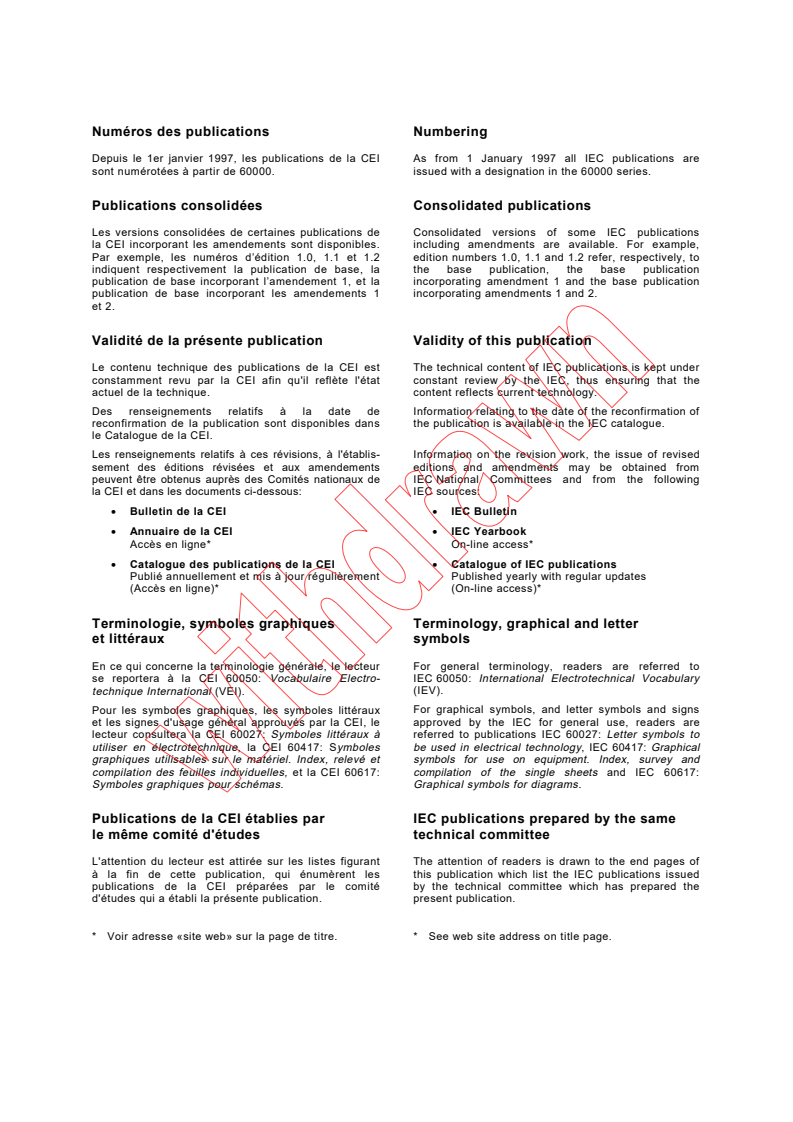

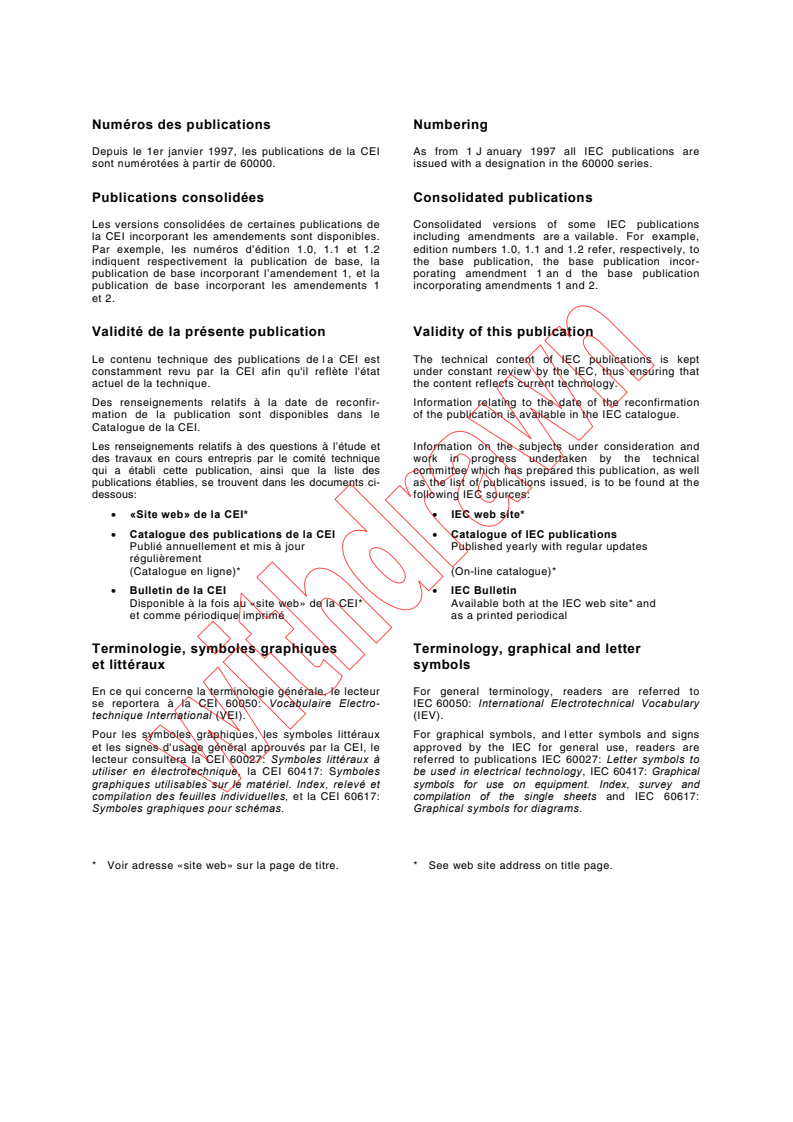

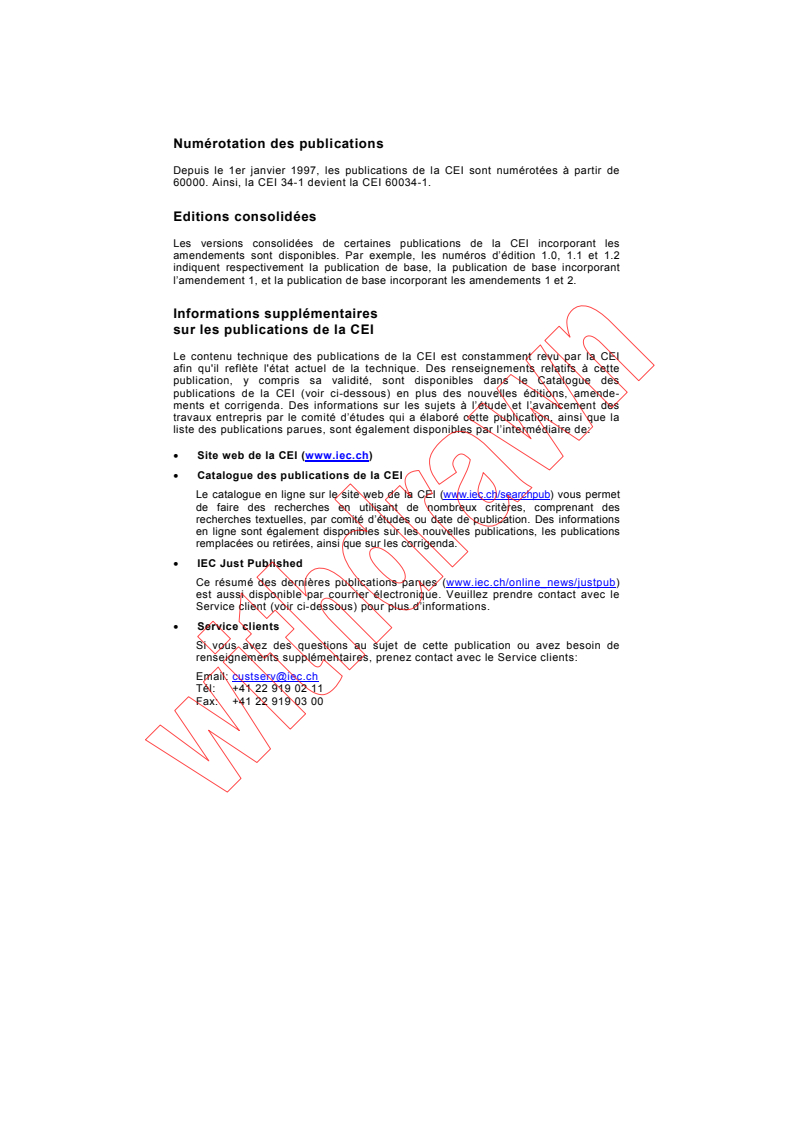

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de

60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.

Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les

amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2

indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2.

Informations supplémentaires
sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME
CEI
INTERNATIONALE 60669-1
Edition 3.1
2000-03
Edition 3:1998 consolidée par l'amendement 1:1999
Interrupteurs pour installations électriques fixes
domestiques et analogues –
Partie 1:
Prescriptions générales
© IEC 2000 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé,
électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
CS
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur

– 2 – 60669-1 © CEI:1998+A1:1999

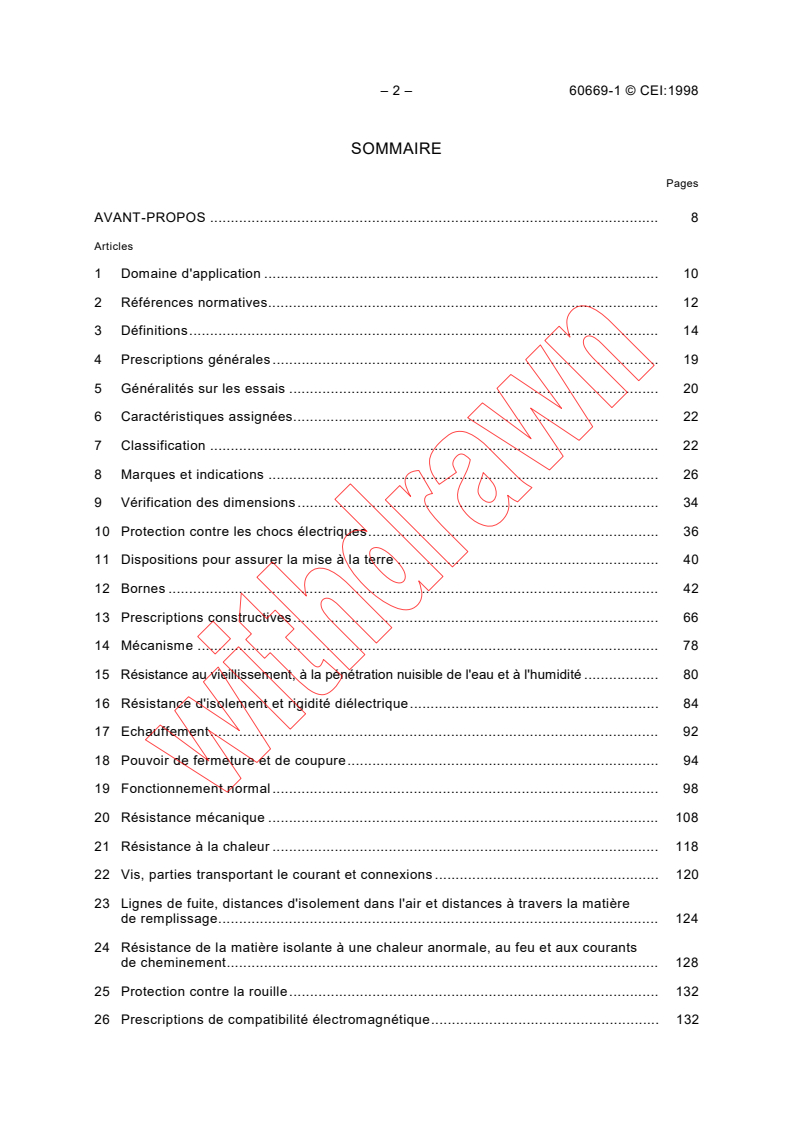

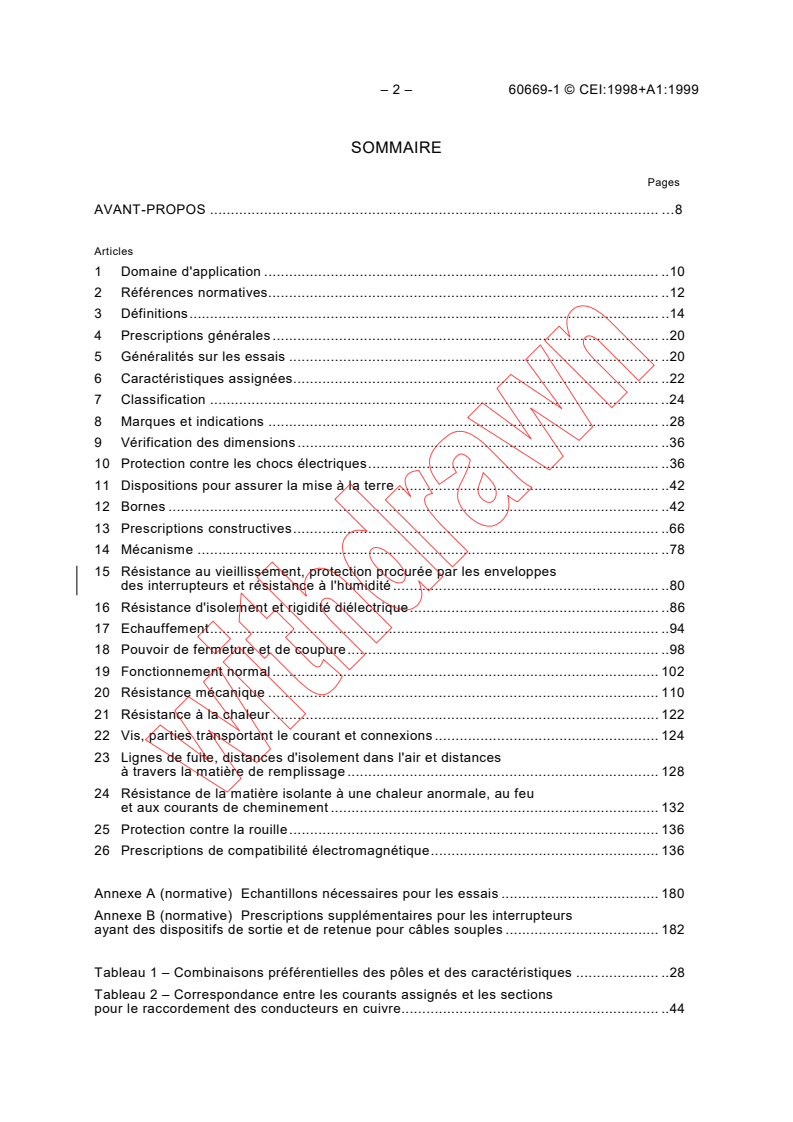

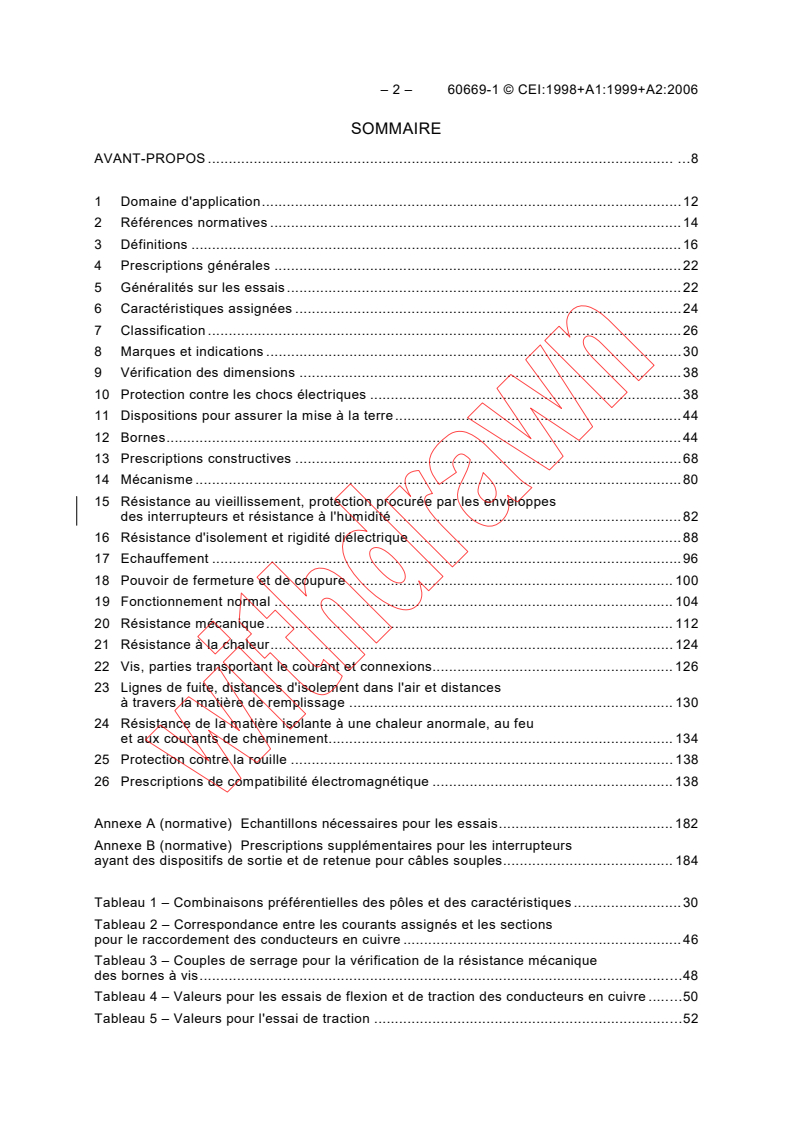

SOMMAIRE
Pages
AVANT-PROPOS . …8

Articles
1 Domaine d'application . .10

2 Références normatives. .12

3 Définitions. .14
4 Prescriptions générales . .20
5 Généralités sur les essais . .20
6 Caractéristiques assignées. .22
7 Classification . .24
8 Marques et indications . .28
9 Vérification des dimensions . .36
10 Protection contre les chocs électriques. .36
11 Dispositions pour assurer la mise à la terre . .42
12 Bornes . .42
13 Prescriptions constructives. .66
14 Mécanisme . .78
15 Résistance au vieillissement, protection procurée par les enveloppes .
des interrupteurs et résistance à l'humidité . .80
16 Résistance d'isolement et rigidité diélectrique. .86
17 Echauffement. .94
18 Pouvoir de fermeture et de coupure. .98
19 Fonctionnement normal. 102
20 Résistance mécanique . 110
21 Résistance à la chaleur . 122
22 Vis, parties transportant le courant et connexions . 124
23 Lignes de fuite, distances d'isolement dans l'air et distances .
à travers la matière de remplissage . 128

24 Résistance de la matière isolante à une chaleur anormale, au feu .
et aux courants de cheminement . 132
25 Protection contre la rouille. 136
26 Prescriptions de compatibilité électromagnétique. 136
Annexe A (normative) Echantillons nécessaires pour les essais . 180
Annexe B (normative) Prescriptions supplémentaires pour les interrupteurs .
ayant des dispositifs de sortie et de retenue pour câbles souples . 182
Tableau 1 – Combinaisons préférentielles des pôles et des caractéristiques . .28
Tableau 2 – Correspondance entre les courants assignés et les sections .
pour le raccordement des conducteurs en cuivre. .44

– 4 – 60669-1 © CEI:1998+A1:1999

Pages
Tableau 3 – Couples de serrage pour la vérification de la résistance mécanique
des bornes à vis . ….46

Tableau 4 – Valeurs pour les essais de flexion et de traction des conducteurs en cuivre . ….48

Tableau 5 – Valeurs pour l'essai de traction . ….50

Tableau 6 – Constitution et dimensions des conducteurs. ….50

Tableau 7 – Correspondance entre les courants assignés et les sections
des conducteurs en cuivre des bornes sans vis. ….56

Tableau 8 – Courants d'essai pour la vérification des contraintes électriques
et thermiques en utilisation normale des bornes sans vis . ….60
Tableau 9 – Sections des conducteurs rigides pour l'essai de déflexion des bornes sans vis 64
Tableau 10 – Forces pour l'essai de déflexion. ….64
Tableau 11 – Forces à appliquer aux capots, plaques de recouvrement
ou organes de manoeuvre dont la fixation ne dépend pas de vis . ….68
Tableau 12 – Limites du diamètre extérieur des câbles pour les interrupteurs
pour montage en surface . ….74
Tableau 12a – Limites du diamètre extérieur des câbles souples. …184
Tableau 13 – Points d'application de la tension d'essai pour la vérification
de la résistance d'isolement. ….88
Tableau 14 – Valeurs de tensions d'essai et points d'application pour la résistance
diélectrique et valeurs minimales de la résistance d'isolement. ….92
Tableau 15 – Courants pour l'essai d'échauffement et sections appropriées
des conducteurs en cuivre . ….94
Tableau 16 – Fractions du nombre total de changements de position…………………………. 100
Tableau 17 – Nombre de changements de position . …102
Tableau 18 – Hauteur de chute . …114
Tableau 19 – Couples pour la vérification de la résistance mécanique des presse-étoupe …118
Tableau 20 – Lignes de fuite, distances d'isolement dans l'air et distances
à travers la matière de remplissage . …130
Figure 1 – Bornes à trou . …138
Figure 2 – Bornes à serrage sous tête de vis et bornes à goujon fileté . …142
Figure 3 – Bornes à plaquettes . …144
Figure 4 – Bornes pour cosses et barres. …146

Figure 5 – Bornes à capot taraudé . …148
Figure 6 – Vis autotaraudeuse par déformation de matière. …150
Figure 7 – Vis autotaraudeuse par enlèvement de matière . …150
Figure 8 – Classification d'après la fonction . …152
Figure 9 – Vacant . …154
Figure 10 – Dispositif pour vérifier les dommages aux conducteurs . …156
Figure 11a – Principe de l'appareil d'essai pour les essais
de déflexion sur les bornes sans vis. …158
Figure 11b – Exemple de dispositions d'essai pour la mesure
de la chute de tension lors de l'essai de déflexion sur les bornes sans vis. …158
Figure 12 – Appareils d'essai du pouvoir de fermeture et de coupure
et du fonctionnement normal. …160

– 6 – 60669-1 © CEI:1998+A1:1999

Pages
Figure 13 – Schémas du circuit pour les essais du pouvoir de coupure .
et de fermeture et du fonctionnement normal . …162

Figure 14 – Schémas des circuits pour l'essai des interrupteurs utilisés .

avec des charges constituées de lampes fluorescentes. …162

Figure 15 – Appareil d'essai de choc. …164

Figure 16 – Pendule d'essai de choc (pièce de frappe). …164

Figure 17 – Support sur lequel est fixé l'échantillon. …166

Figure 18 – Bloc sur lequel sont fixés les interrupteurs pour pose encastrée . …166
Figure 19 – Disposition pour l'essai des plaques de recouvrement . …168
Figure 20 – Calibre (épaisseur approximative 2 mm) pour la vérification.
du contour des capots, plaques de recouvrement et organes de manoeuvre. …168
Figure 21 – Exemples de l'application du calibre de la figure 20 .
sur des capots fixés sans vis sur une surface de montage ou de support . …170
Figure 22 – Exemple d'application du calibre de la figure 20 .
selon les prescriptions de 20.7. …172
Figure 23 – Calibre de vérification des rainures, trous et conicités inverses. …174
Figure 24 – Illustration indiquant la direction d'application du calibre de la figure 23 . 174
Figure 25 – Appareil pour l'essai à la bille . …176
Figure 26 – Représentation schématique (24.1.1) . …176
Figure 27 – Mur d’essai selon les prescriptions de 15.2.2. …178

– 8 – 60669-1 © CEI:1998+A1:1999

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES

DOMESTIQUES ET ANALOGUES –
Partie 1: Prescriptions générales

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60669-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
La présente version consolidée de la CEI 60669-1 est issue de la troisième édition (1998)
[documents 23B/535/FDIS et 23B/539/RVD] et de son amendement 1 (1999) [documents
23B/580/FDIS et 23B/590/RVD].
Elle porte le numéro d'édition 3.1.
Une ligne verticale dans la marge indique les textes modifiés par l'amendement 1.
Les annexes A et B font partie intégrante de cette norme.
Dans la présente norme, les caractères d'imprimerie suivants sont employés:
– prescriptions proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– notes: petits caractères romains.

– 10 – 60669-1 © CEI:1998+A1:1999

INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES

DOMESTIQUES ET ANALOGUES –
Partie 1: Prescriptions générales

1 Domaine d'application
La présente partie de la CEI 60669 s'applique aux interrupteurs pour courant alternatif
seulement à commande manuelle pour usages courants, de tension assignée ne dépassant
pas 440 V et de courant assigné ne dépassant pas 63 A, destinés aux installations électriques
fixes domestiques et analogues, soit intérieures, soit extérieures.
Le courant assigné est limité à 16 A pour les interrupteurs pourvus de bornes sans vis.
NOTE 1 Une extension du domaine d'application aux interrupteurs de tensions assignées supérieures à 440 V est
à l'étude.
La présente norme s'applique également aux boîtes de montage des interrupteurs, à l'exception
des boîtes d'encastrement pour interrupteurs encastrés.
NOTE 2 Des prescriptions générales pour les boîtes d'encastrement pour interrupteurs encastrés sont données
dans la CEI 60670.
La présente norme s'applique aussi aux interrupteurs tels que:
– interrupteurs comprenant des lampes indicatrices au néon;
– interrupteurs à commande électromagnétique à distance (les règles particulières sont
données dans la partie 2);
– interrupteurs comprenant un dispositif à action différée (les règles particulières sont
données dans la partie 2);
– combinaisons d'interrupteurs et d'autres fonctions (à l'exception des interrupteurs combinés
avec des fusibles);
– interrupteurs électroniques (les règles particulières sont données dans la partie 2);
– interrupteurs ayant des dispositifs de sortie et de retenue pour câbles souples, (voir annexe B).
NOTE 3 La longueur minimale du câble utilisé avec ces interrupteurs peut être régie par des règles d'installation
nationales.
Les interrupteurs conformes à la présente norme sont utilisables à des températures ambiantes ne
dépassant pas habituellement 25 °C, mais pouvant atteindre occasionnellement 35 °C.
NOTE 4 Les interrupteurs conformes à la présente norme sont seulement prévus pour être incorporés dans un
matériel de manière telle et à un emplacement tel qu'il soit improbable que l'environnement atteigne une
température dépassant 35 °C.
Pour l'emploi dans les locaux présentant des conditions particulières, par exemple à bord de
navires, de véhicules et autres, dans des lieux dangereux, par exemple lorsque le risque
d'explosion existe, il peut être exigé des constructions spéciales.

– 12 – 60669-1 © CEI:1998+A1:1999

2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence

qui y est faite dans le texte, sont applicables à la présente partie de la CEI 60669. Au moment

de la publication de cette partie de la CEI 60669, les éditions indiquées étaient en vigueur.

Tous les documents normatifs sont sujets à révision et les parties prenantes aux accords

fondés sur cette partie de la CEI 60669 sont invitées à rechercher la possibilité d'appliquer les

éditions les plus récentes des documents normatifs indiqués ci-après. Les membres de la CEI

et de l'ISO tiennent les registres des Normes internationales en vigueur.

CEI 60050-442:1998, Vocabulaire Electrotechnique International – Partie 442: Petit
appareillage
CEI 60112: 1979, Méthode pour déterminer les indices de résistance et de tenue au
cheminement des matériaux isolants solides dans des conditions humides
CEI 60212: 1971, Conditions normales à observer avant et pendant les essais de matériaux
isolants électriques solides
CEI 60227-1: 1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-3: 1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 3: Conducteurs pour installations fixes
CEI 60227-4: 1992: Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 4: Câbles sous gaine pour installations fixes
CEI 60227-5: 1979: Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 5: Câbles souples
Amendement 1 (1987)
CEI 60245-1: 1994, Conducteurs et câbles isolés au caoutchouc, de tension nominale au plus
égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60245-4: 1994, Conducteurs et câbles isolés au caoutchouc, de tension nominale au plus
égale à 450/750 V – Partie 4: Câbles souples
CEI 60364-4-46: 1981, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 46: Sectionnement et commande
CEI 60417: 1973, Symboles graphiques utilisables sur le matériel. Index, relevé et compilation

des feuilles individuelles
CEI 60529: 1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60670: 1989, Règles générales pour les enveloppes pour appareillage pour installations
électriques fixes pour usages domestiques et analogues
CEI 60695-2-1: 1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai – Section 1:
Essai au fil incandescent et guide
CEI 60998: Dispositifs de connexion pour circuits basse tension pour usage domestique et analogue
CEI 60998-1: 1990, Dispositifs de connexion pour circuits basse tension pour usage domestique et
analogue – Partie 1: Règles générales

– 14 – 60669-1 © CEI:1998+A1:1999

CEI 60998-2-1: 1990, Dispositifs de connexion pour circuits basse tension pour usage domestique

et analogue – Partie 2-1: Règles particulières pour dispositifs de connexion en tant que parties

séparées à organes de serrage à vis

CEI 60998-2-2: 1991, Dispositifs de connexion pour circuits basse tension pour usage domestique

et analogue – Partie 2-2: Règles particulières pour dispositifs de connexion en tant que parties

séparées avec organes de serrage sans vis

CEI 60999-1: 1990, Dispositifs de connexion – Prescriptions de sécurité pour organes de serrage à

vis et sans vis pour conducteurs électriques en cuivre – Partie 1: Prescriptions générales et

2 2
prescriptions particulières pour conducteurs de 0,5 mm à 35 mm (inclus)
ISO 1456: 1988, Revêtements métalliques – Dépôts électrolytiques de nickel plus chrome et de
cuivre plus nickel plus chrome
ISO 2039-2: 1987, Plastiques – Détermination de la dureté – Partie 2: Dureté Rockwell
ISO 2081: 1986, Revêtements métalliques – Dépôts électrolytiques de zinc sur fer ou acier
ISO 2093: 1986, Dépôts électrolytiques d'étain – Spécifications et méthodes d'essai
3 Définitions
Pour les besoins de la présente partie de la CEI 60669, les définitions suivantes s'appliquent.
Lorsqu'ils sont employés, les termes «tension» et «courant» impliquent, sauf spécification
contraire, des valeurs efficaces.
3.1
interrupteur
dispositif conçu pour faire circuler ou couper le courant dans un ou plusieurs circuits électriques
3.1.1
interrupteur à bouton poussoir
interrupteur de commande ayant un organe de manoeuvre destiné à être manoeuvré par une
force exercée par une partie du corps humain, généralement le doigt ou la paume de la main,
et ayant emmagasiné de l'énergie pour son retour, par exemple un ressort
3.1.2
interrupteur à contact momentané
dispositif de coupure qui revient automatiquement à son état initial après manoeuvre

NOTE Les interrupteurs à contact momentané sont destinés à commander des sonnettes, des télérupteurs
électromagnétiques ou des interrupteurs temporisés.
3.1.3
bouton poussoir à contact momentané
bouton poussoir qui revient automatiquement à son état initial après manoeuvre
3.1.4
interrupteur à tirage
interrupteur dont le dispositif de manoeuvre est un cordon qui doit être tiré pour changer l'état
des contacts
– 16 – 60669-1 © CEI:1998+A1:1999

3.1.5
interrupteurs à faible distance d'ouverture des contacts

interrupteurs ayant une distance dans l'air entre les contacts qui est inférieure à 3 mm, mais

qui est au moins de 1,2 mm
NOTE Les interrupteurs à faible distance d'ouverture des contacts sont destinés à des utilisations fonctionnelles

et ils ne sont pas destinés à être utilisés pour procurer un isolement de sécurité (voir la CEI 60364-4-46).

3.2
changement de position
déplacement des contacts mobiles d'une position de commande à une autre

3.3
borne
partie unipolaire conductrice composée d'un ou plusieurs organes de serrage, isolée si nécessaire
3.4
organe de serrage
partie ou parties nécessaires pour le serrage mécanique et la connexion électrique du ou
des conducteurs
3.5
borne à vis
borne destinée à la connexion, par serrage seulement, d'âmes d'un ou de plusieurs
conducteurs extérieurs rigides ou flexibles
3.6
borne à trou
organe de serrage à vis dans lequel l'âme d'un conducteur est introduite dans un trou ou dans
un logement, où elle est serrée sous le corps d'une ou plusieurs vis. La pression de serrage
peut être appliquée directement par le corps de la vis ou au moyen d'une partie intermédiaire à
laquelle la pression est appliquée par le corps de la vis
NOTE Des exemples de bornes à serrage sous tête de vis sont donnés à la figure 1.
3.7
borne à serrage sous tête de vis
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée sous la tête d'une vis. La
pression de serrage peut être appliquée directement par la tête de la vis ou au moyen d'une
partie intermédiaire, telle qu'une rondelle, une plaquette ou un dispositif empêchant le
conducteur ou ses brins de s'échapper
NOTE Des exemples de bornes à trous sont donnés à la figure 2.

3.8
borne à goujon fileté
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée sous un écrou. La
pression de serrage peut être appliquée directement par un écrou de forme appropriée ou au
moyen d'une partie intermédiaire, telle qu'une rondelle, une plaquette ou un dispositif
empêchant le conducteur ou ses brins de s'échapper
NOTE Des exemples de bornes à goujon fileté sont donnés à la figure 2.
3.9
borne à plaquette
organe de serrage dans lequel l'âme d'un conducteur est serrée sous une plaquette au moyen
de deux ou plusieurs vis ou écrous
NOTE Des exemples de bornes à plaquette sont donnés à la figure 3.

– 18 – 60669-1 © CEI:1998+A1:1999

3.10
borne pour cosses et barres:
borne à serrage sous tête de vis ou borne à goujon fileté, prévue pour le serrage d'une cosse

ou d'une barre au moyen d'une vis ou d'un écrou

NOTE Des exemples de bornes pour cosses et barres sont donnés à la figure 4.

3.11
borne à capot taraudé
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée contre le fond d'une

fente pratiquée dans un goujon fileté, au moyen d'un écrou ou d'une rondelle de forme appro-

priée placée sous l'écrou, ou au moyen d'un téton central si l'écrou est un écrou borgne, ou par
d'autres moyens aussi efficaces pour transmettre la pression à l'âme à l'intérieur de la fente
NOTE Des exemples de bornes à capot taraudé sont donnés à la figure 5.
3.12
borne sans vis
dispositif de connexion et de déconnexion ultérieure d'un conducteur souple ou rigide (massif
ou câblé) ou d'interconnexion de deux conducteurs susceptibles d'être séparés, la connexion
étant réalisée directement ou indirectement au moyen de ressorts, pièces de forme angulaire
excentrée ou conique, etc., sans préparation spéciale du conducteur en question autre que
l'enlèvement de l'isolant
3.13
vis autotaraudeuse par déformation de matière
vis ayant un filet ininterrompu qui forme un filetage par déformation du matériau lors de son vissage
NOTE Un exemple de vis autotaraudeuse par déformation de matière est donné à la figure 6.
3.14
vis autotaraudeuse par enlèvement de matière
vis ayant un filet ininterrompu qui forme un filetage par enlèvement du matériau lors de son vissage
NOTE Un exemple de vis autotaraudeuse par enlèvement de matière est donné à la figure 7.
3.15
dispositif mécanique à action différée
dispositif qui, par l'effet d'un auxiliaire mécanique, fonctionne un certain temps après l'instant
où les conditions prévues pour son fonctionnement sont réalisées
3.16
base
partie de l'interrupteur maintenant en place les pièces dans lesquelles circule le courant et de
façon générale le mécanisme
3.17
tension assignée
tension attribuée à l'interrupteur par le fabricant
3.18
courant assigné
courant attribué à l'interrupteur par le fabricant
3.19
liaison de manoeuvre
partie d'un interrupteur à tirage qui relie le mécanisme interne au cordon de tirage. Elle est
généralement fixée à l'organe de manoeuvre de l'interrupteur

– 20 – 60669-1 © CEI:1998+A1:1999

3.20
pôle (d'un interrupteur)
partie d'un interrupteur comprenant des contacts associés à un chemin de conduction (voie) de

son ou de ses circuits, destinée à établir ou couper le circuit lui-même, les parties comprenant les

moyens de raccordement et de manoeuvre des pôles simultanément étant exclues

Un chemin de conduction peut être constitué de parties communes à d'autres chemins de

conduction de l'interrupteur
3.21
organe de manœuvre
partie qui est tirée, poussée, tournée, ou manipulée de toute autre façon pour provoquer le
fonctionnement de l'interrupteur [VEI 442-04-14]
3.22
lampe indicatrice
dispositif incorporant une source lumineuse, soit intégré à un interrupteur soit prévu pour être
installé dans un interrupteur, et destiné à donner, par exemple, une indication de l’état de
l’interrupteur ou pour localiser l’interrupteur
4 Prescriptions générales
Les appareils et boîtes doivent être conçus et construits de façon qu'en usage normal leur
fonctionnement soit sûr et sans danger pour l'usager ou son entourage.
La conformité est vérifiée par l'exécution de tous les essais et la satisfaction à toutes les
prescriptions appropriées.
5 Généralités sur les essais
5.1 Les essais mentionnés dans la présente norme sont des essais de type.
5.2 Sauf spécification contraire, les échantillons sont essayés en l'état de livraison et dans
les conditions normales d'emploi.
Les interrupteurs conçus pour l’incorporation de lampes indicatrices doivent être essayés
équipés de leurs lampes indicatrices sauf déclaration contraire. Les résultats des essais
doivent être considérés comme s’appliquant aux interrupteurs du même type mais non dotés
de ce type de dispositif.
Les interrupteurs encastrés qui ne sont conformes à aucune feuille de normalisation acceptée
sont essayés avec leurs boîtes correspondantes.

5.3 Sauf spécification contraire, les essais sont effectués dans l'ordre des articles, à une
température ambiante comprise entre 15 °C et 35 °C.
En cas de doute, les essais sont effectués à une température ambiante de 20 °C ± 5 °C.
5.4 Neuf échantillons sont nécessaires pour les interrupteurs qui sont marqués d'une tension
assignée et d'un courant assigné.
Trois échantillons sont soumis à tous les essais appropriés, à l'exception des essais de 19.2,
pour lesquels un (ou deux pour les interrupteurs de numéro 2) autre lot de trois échantillons est
utilisé, et les essais de l'article 24 où également trois autres échantillons sont utilisés.
Pour les essais de 24.2, trois échantillons supplémentaires peuvent être requis.
Pour les essais de 12.3.2, trois échantillons supplémentaires sont nécessaires.

– 22 – 60669-1 © CEI:1998+A1:1999

Pour les essais de 12.3.11, des échantillons supplémentaires d'interrupteurs ayant au total au

moins cinq bornes sans vis sont exigés.

Pour l'essai de 12.3.12, trois échantillons supplémentaires d'interrupteurs sont nécessaires;

sur chaque échantillon un organe de serrage est essayé.

Pour les essais de 13.15.1 et 13.15.2, trois échantillons supplémentaires de membranes

séparées, ou des interrupteurs comprenant des membranes sont requis.

Pour les essais de l’article 16, trois échantillons supplémentaires peuvent être requis dans le

cas d’interrupteurs équipés de lampes indicatrices.

Pour les interrupteurs à tirage, trois autres échantillons sont nécessaires pour l'essai de 20.9.
Quinze échantillons sont nécessaires pour les interrupteurs marqués avec deux tensions
assignées et les courants correspondants.
Pour chacune des combinaisons de tension et courant assignés marqués sur l'interrupteur, trois
échantillons sont soumis à tous les essais appropriés, sauf à celui de 19.2 pour lequel deux
autres lots (ou quatre pour les interrupteurs de numéro 2) de trois échantillons sont utilisés.
Un interrupteur marqué 250/380 V est essayé comme un interrupteur 380 V.
Les interrupteurs à contact momentané destinés à la commande des sonneries, des
télérupteurs ou des minuteries ne sont pas soumis aux essais de 18.2 et 19.2.
NOTE Un tableau indiquant le nombre des échantillons nécessaires pour les essais est donné à l'annexe A.
5.5 Les échantillons sont soumis à tous les essais applicables et satisfont aux prescriptions si
tous ces essais sont réussis.
Si l'un des échantillons ne satisfait pas à un essai à cause d'un défaut d'assemblage ou de
fabrication, cet essai et tout essai qui l'a précédé et qui a pu avoir une influence sur les résultats de
l'essai doit être répété et les essais suivants doivent aussi être effectués suivant la séquence
prescrite sur un autre lot complet d'échantillons qui devront tous satisfaire aux prescriptions.
NOTE Le demandeur, lorsqu'il présente le nombre d'échantillons spécifié en 5.4, peut aussi soumettre le lot
supplémentaire qui peut être nécessaire si un échantillon est défaillant. Le laboratoire d'essai peut alors, sans
autre demande, essayer le lot supplémentaire et ne le rejeter qu'à la suite d'un nouveau défaut. Si le lot
supplémentaire n'est pas fourni en même temps, l'échec de l'un des échantillons entraînera le rejet.
6 Caractéristiques assignées
6.1 Les interrupteurs doivent avoir de préférence les tensions assignées de 130 V, 230 V,
250 V, 277 V, 380 V, 400 V, 415 V et 440 V.

Pour les interrupteurs à contact momentané destinés à commander des sonneries, des
interrupteurs à commande électromagnétique à distance ou des minuteries, les valeurs
normales de la tension assignée sont 130 V et 250 V.
S'il est fait usage d'autres tensions assignées, elles doivent être au moins égales à 120 V.
6.2 Les interrupteurs doivent avoir de préférence les valeurs de courants assignés de 6 A, 10 A,
16 A, 20 A, 25 A, 32 A, 40 A et 63 A.
Le courant assigné ne doit pas être inférieur à 6 A, sauf que des courants assignés de 1 A, 2 A
et 4 A sont admis pour les interrupteurs à contact momentané destiné à commander des
sonneries, des interrupteurs à commande électromagnétique à distance ou des minuteries.
Pour les interrupteurs ayant un courant assigné ne dépassant pas 16 A excepté les
interrupteurs de numéros 3 et 03 et les interrupteurs à contact momentané, le courant assigné
pour lampe fluorescente doit être égal au courant assigné.

– 24 – 60669-1 © CEI:1998+A1:1999

L'essai avec les lampes fluorescentes n'est pas obligatoire pour les interrupteurs de courant

assigné supérieur à 16 A jusqu'à 25 A inclus.

La conformité aux prescriptions de 6.1 et 6.2 est vérifiée par examen du marquage.

6.3 Les interrupteurs doivent avoir de préférence un degré de protection IP20, IP40, IP44,
IP54 ou IP55.
7 Classification
7.1 Les interrupteurs sont classés:
7.1.1 en fonction des connexions possibles (voir figure 8) en:
Numéro de fonction
– interrupteurs unipolaires. 1
– interrupteurs bipolaires. 2
– interrupteurs tripolaires . 3
– interrupteurs tripolaires avec neutre coupé . 03
– interrupteurs à deux directions . 6
– interrupteurs à deux allumages avec une ligne commune d'entrée . 5
– interrupteurs à deux directions avec une position arrêt . 4
– interrupteurs bipolaires à deux directions . 6/2
– interrupteurs inverseurs à deux directions . 7
NOTE 1 Plusieurs interrupteurs de numéros identiques ou différents peuvent être montés sur une base commune.
NOTE 2 Pour le numéro de fonction pour lequel une position arrêt existe, la classification ci-dessus s'applique
aussi aux interrupteurs à bouton-poussoir et aux interrupteurs à contact momentané.
7.1.2 en fonction de l'ouverture des contacts en:
– interrupteurs à distance normale d'ouverture des contacts;
– interrupteurs à faible distance d'ouverture des contacts;
– interrupteurs à microdistance d'ouverture des contacts;
– interrupteurs sans distance d'ouverture des contacts (dispositifs d'interruption à semi-
conducteurs).
NOTE 1 Les interrupteurs à faible distance d'ouverture ont une distance entre les contacts en position ouverte
comprise entre 3 mm et 1,2 mm.
NOTE 2 Les interrupteurs à microdistance d'ouverture ont une distance entre les contacts en position ouverte

inférieure à 1,2 mm.
NOTE 3 Les interrupteurs ayant un dispositif d'interruption à semiconducteurs n'ont pas de distance entre les
contacts.
NOTE 4 Les interrupteurs conformes à cette norme sont destinés à des utilisations fonctionnelles.
7.1.3 Vacant
7.1.4  en fonction du degré de protection contre les effets nuisible dus à la pénétration de
l’eau:
– IPX0: interrupteurs non protégés contre la pénétration de l’eau ;
– IPX4: interrupteurs protégés contre les projections d’eau ;
– IPX5: interrupteurs protégés contre les jets d’eau.
NOTE Pour une explication des codes IP, voir la CEI 60529.

– 26 – 60669-1 © CEI:1998+A1:1999

7.1.5 en fonction du mode de commande de l'interrupteur:

– rotatifs;
–à levier;
– à touche basculante;
– à bouton-poussoir;
– à tirage.
7.1.6 en fonction de la méthode de montage de l'interrupteur:

– pour pose en saillie;
– pour pose encastrée;
– pour pose semi-encastrée;
– pour pose sur panneau;
– pour huisserie.
7.1.7 en fonction de la méthode d'installation, comme conséquence de la conception de
l'interrupteur en:
– interrupteurs dont le capot ou la plaque de recouvrement peut être enlevé sans
déplacement des conducteurs (conception A);
– interrupteurs dont le capot ou la plaque de recouvrement ne peut être enlevé sans
déplacement des conducteurs (conception B).
NOTE Si un interrupteur a une base (partie principale) qui fait corps avec son capot ou sa plaque de recouvrement et
comporte pour répondre à la norme une plaque supplémentaire qui peut être enlevée sans déplacement des
conducteurs lors des travaux de décoration murale, il est considéré comme étant de conception A, à condition que la
plaque supplémentaire satisfasse aux prescriptions relatives aux capots et plaques de recouvrement.
7.1.8 en fonction du type de borne en:
– interrupteurs avec bornes à vis;
– interrupteurs avec bornes sans vis pour conducteurs rigides seulement;
– interrupteurs avec bornes sans vis pour conducteurs rigides et souples.
7.1.9 En fonction du degré de protection contre l’accès aux parties dangereuses et contre les
effets nuisibles dus à la pénétration des corps solides:
– IP2X: interrupteurs protégés contre l’accès avec un doigt aux parties dangereuses et contre
les effets nuisibles dus à la pénétration de corps solides d’un diamètre égal ou supérieur à

12,5 mm;
– IP4X: interrupteurs protégés contre l’accès avec un fil aux parties dangereuses et contre les
effets nuisibles dus à la pénétration de corps solides d’un diamètre égal ou supérieur à
1,0 mm;
– IP5X interrupteurs protégés contre l’accès avec un fil aux parties dangereuses et protégés
contre la poussière.
– 28 – 60669-1 © CEI:1998+A1:1999

7.2 Les combinaisons préférentielles du nombre des pôles et des caractéristiques assignées

sont indiquées dans le tableau 1.

Tableau 1 – Combinaisons préférentielles des pôles et des caractéristiques

Nombre de pôles
Courant assigné Tension assignée Tension assignée
A de 120 V à 250 V inclus supérieure à 250 V

1, 2 et 4 1 –
61 1
2 2
10 1 1
2 2
16, 20, 25, 32, 40 et 63 1 1
2 2
3 3
4 4
8 Marques et indications
8.1 Les interrupteurs doivent porter les indications suivantes:
– le courant assigné en ampères (A) ou le courant assigné pour lampe fluorescente en
ampères (AX), ou une combinaison des deux (voir 6.2 et les exemples de marquage en 8.2)
si les deux caractéristiques sont différentes;
– la tension assignée en volts;
– le symbole de la nature du courant;
– le nom du fabricant ou du vendeur responsable, la marque de fabrique ou la marque
d'identification;
– la référence de type, qui peut être un numéro de catalogue;
– le symbole de la construction à faible distance d'ouverture des contacts, s'il y a lieu;
– le symbole pour microdistance d'ouverture des contacts, s'il y a lieu;
– le symbole pour dispositif d'interruption à semiconducteurs, s'il y a lieu;
– le premier chiffre caractéristique correspondant au degré de protection contre l’accès aux
parties dangereuses et contre les effets nuisibles dus à la pénétration de corps solides
étrangers, si le degré de protection déclaré est supérieur à 2, auquel cas le second chiffre

caractéristique doit aussi être marqué;
– le second chiffre caractéristique correspondant au degré de protection contre les effets
nuisibles dus à la pénétration de l’eau, si le degré de protection déclaré est supérieur à 0,
auquel cas le premier chiffre caractéristique doit aussi être marqué.
NOTE 1 Il est recommandé de marquer le numéro de fonction en 7.1.1 lorsque la fonction n'apparaît pas
clairement à l'examen de l'interrupteur: ce numéro peut être une partie de la référence du type.
NOTE 2 Si une base porte deux ou plusieurs interrupteurs avec des organes de commande séparés, il est
recommandé de marquer les numéros de fonctions, par exemple 1+6 ou 1+1+1.
En plus, les interrupteurs ayant des bornes sans vis doivent être marqués d'une indication relative à
la possibilité de n'introduire que des
...

NORME CEI
INTERNATIONALE 60669-1
Edition 3.2
2007-01
Edition 3:1998 consolidée par les amendements 1:1999 et 2:2006
Interrupteurs pour installations électriques fixes
domestiques et analogues –
Partie 1:
Prescriptions générales
Cette version française découle de la publication d’origine
bilingue dont les pages anglaises ont été supprimées.
Les numéros de page manquants sont ceux des pages
supprimées.
Numéro de référence
CEI 60669-1:1998+A1:1999+A2:2006(F)

Numérotation des publications
Depuis le 1er janvier 1997, les publications de la CEI sont numérotées à partir de
60000. Ainsi, la CEI 34-1 devient la CEI 60034-1.
Editions consolidées
Les versions consolidées de certaines publications de la CEI incorporant les
amendements sont disponibles. Par exemple, les numéros d’édition 1.0, 1.1 et 1.2
indiquent respectivement la publication de base, la publication de base incorporant
l’amendement 1, et la publication de base incorporant les amendements 1 et 2
Informations supplémentaires sur les publications de la CEI
Le contenu technique des publications de la CEI est constamment revu par la CEI
afin qu'il reflète l'état actuel de la technique. Des renseignements relatifs à cette
publication, y compris sa validité, sont disponibles dans le Catalogue des
publications de la CEI (voir ci-dessous) en plus des nouvelles éditions, amende-
ments et corrigenda. Des informations sur les sujets à l’étude et l’avancement des
travaux entrepris par le comité d’études qui a élaboré cette publication, ainsi que la
liste des publications parues, sont également disponibles par l’intermédiaire de:
• Site web de la CEI (www.iec.ch)
• Catalogue des publications de la CEI
Le catalogue en ligne sur le site web de la CEI (www.iec.ch/searchpub) vous permet
de faire des recherches en utilisant de nombreux critères, comprenant des
recherches textuelles, par comité d’études ou date de publication. Des informations
en ligne sont également disponibles sur les nouvelles publications, les publications
remplacées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
Ce résumé des dernières publications parues (www.iec.ch/online_news/justpub)
est aussi disponible par courrier électronique. Veuillez prendre contact avec le
Service client (voir ci-dessous) pour plus d’informations.
• Service clients
Si vous avez des questions au sujet de cette publication ou avez besoin de
renseignements supplémentaires, prenez contact avec le Service clients:
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Fax: +41 22 919 03 00
NORME CEI
INTERNATIONALE 60669-1
Edition 3.2
2007-01
Edition 3:1998 consolidée par les amendements 1:1999 et 2:2006
Interrupteurs pour installations électriques fixes
domestiques et analogues –
Partie 1:
Prescriptions générales
© IEC 2007 Droits de reproduction réservés
Aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun
procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale CS
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur

– 2 – 60669-1 © CEI:1998+A1:1999+A2:2006
SOMMAIRE
AVANT-PROPOS . …8

1 Domaine d'application.12
2 Références normatives.14
3 Définitions.16
4 Prescriptions générales .22
5 Généralités sur les essais.22
6 Caractéristiques assignées .24
7 Classification.26
8 Marques et indications .30
9 Vérification des dimensions .38
10 Protection contre les chocs électriques .38
11 Dispositions pour assurer la mise à la terre.44
12 Bornes.44
13 Prescriptions constructives .68
14 Mécanisme.80
15 Résistance au vieillissement, protection procurée par les enveloppes
des interrupteurs et résistance à l'humidité .82
16 Résistance d'isolement et rigidité diélectrique .88
17 Echauffement.96
18 Pouvoir de fermeture et de coupure . 100
19 Fonctionnement normal.104
20 Résistance mécanique.112
21 Résistance à la chaleur. 124
22 Vis, parties transportant le courant et connexions. 126
23 Lignes de fuite, distances d'isolement dans l'air et distances
à travers la matière de remplissage . 130
24 Résistance de la matière isolante à une chaleur anormale, au feu
et aux courants de cheminement. 134
25 Protection contre la rouille . 138
26 Prescriptions de compatibilité électromagnétique . 138

Annexe A (normative) Echantillons nécessaires pour les essais. 182
Annexe B (normative) Prescriptions supplémentaires pour les interrupteurs
ayant des dispositifs de sortie et de retenue pour câbles souples. 184

Tableau 1 – Combinaisons préférentielles des pôles et des caractéristiques .30
Tableau 2 – Correspondance entre les courants assignés et les sections
pour le raccordement des conducteurs en cuivre .46
Tableau 3 – Couples de serrage pour la vérification de la résistance mécanique
des bornes à vis.…48
Tableau 4 – Valeurs pour les essais de flexion et de traction des conducteurs en cuivre .…50
Tableau 5 – Valeurs pour l'essai de traction .…52

– 4 – 60669-1 © CEI:1998+A1:1999+A2:2006
Tableau 6 – Constitution et dimensions des conducteurs .…52
Tableau 7 – Correspondance entre les courants assignés et les sections
des conducteurs en cuivre des bornes sans vis .58
Tableau 8 – Courants d'essai pour la vérification des contraintes électriques
et thermiques en utilisation normale des bornes sans vis.…62
Tableau 9 – Sections des conducteurs rigides pour l'essai de déflexion
des bornes sans vis .66
Tableau 10 – Forces pour l'essai de déflexion .…66
Tableau 11 – Forces à appliquer aux capots, plaques de recouvrement
ou organes de manoeuvre dont la fixation ne dépend pas de vis .…70
Tableau 12 – Limites du diamètre extérieur des câbles pour les interrupteurs
pour montage en surface.…76
Tableau 12a – Limites du diamètre extérieur des câbles souples . 186
Tableau 13 – Points d'application de la tension d'essai pour la vérification
de la résistance d'isolement .…90
Tableau 14 – Valeurs de tensions d'essai et points d'application pour la résistance
diélectrique et valeurs minimales de la résistance d'isolement .…94
Tableau 15 – Courants pour l'essai d'échauffement et sections appropriées
des conducteurs en cuivre.…96
Tableau 16 – Fractions du nombre total de changements de position…………………… . 102
Tableau 17 – Nombre de changements de position. 104
Tableau 18 – Hauteur de chute . 116
Tableau 19 – Couples pour la vérification de la résistance mécanique des presse-étoupe. 120
Tableau 20 – Lignes de fuite, distances d'isolement dans l'air et distances
à travers la matière de remplissage. 132

Figure 1 – Bornes à trou. 140
Figure 2 – Bornes à serrage sous tête de vis et bornes à goujon fileté . 144
Figure 3 – Bornes à plaquettes. 146
Figure 4 – Bornes pour cosses et barres . 148
Figure 5 – Bornes à capot taraudé. 150
Figure 6 – Vis autotaraudeuse par déformation de matière . 152
Figure 7 – Vis autotaraudeuse par enlèvement de matière. 152
Figure 8 – Classification d'après la fonction. 154
Figure 9 – Vacant. 156
Figure 10 – Dispositif pour vérifier les dommages aux conducteurs . 158
Figure 11a – Principe de l'appareil d'essai pour les essais
de déflexion sur les bornes sans vis . 160
Figure 11b – Exemple de dispositions d'essai pour la mesure
de la chute de tension lors de l'essai de déflexion sur les bornes sans vis . 160
Figure 12 – Appareils d'essai du pouvoir de fermeture et de coupure
et du fonctionnement normal . 162
Figure 13 – Schémas du circuit pour les essais du pouvoir de coupure
et de fermeture et du fonctionnement normal. 164
Figure 14 – Schémas des circuits pour l'essai des interrupteurs utilisés
avec des charges constituées de lampes fluorescentes . 164
Figure 15 – Appareil d'essai de choc . 166

– 6 – 60669-1 © CEI:1998+A1:1999+A2:2006
Figure 16 – Pendule d'essai de choc (pièce de frappe) . 166
Figure 17 – Support sur lequel est fixé l'échantillon . 168
Figure 18 – Bloc sur lequel sont fixés les interrupteurs pour pose encastrée . 168
Figure 19 – Disposition pour l'essai des plaques de recouvrement . 170
Figure 20 – Calibre (épaisseur approximative 2 mm) pour la vérification
du contour des capots, plaques de recouvrement et organes de manoeuvre . 170
Figure 21 – Exemples de l'application du calibre de la figure 20
sur des capots fixés sans vis sur une surface de montage ou de support. 172
Figure 22 – Exemple d'application du calibre de la figure 20
selon les prescriptions de 20.7 .…174
Figure 23 – Calibre de vérification des rainures, trous et conicités inverses . 176
Figure 24 – Illustration indiquant la direction d'application du calibre de la figure 23. 176
Figure 25 – Appareil pour l'essai à la bille. 178
Figure 26 – Représentation schématique (24.1.1). 178
Figure 27 – Mur d’essai selon les prescriptions de 15.2.2 . 180

– 8 – 60669-1 © CEI:1998+A1:1999+A2:2006
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 1: Prescriptions générales

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent également aux
travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60669-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
La présente version consolidée de la CEI 60669-1 comprend la troisième édition (1998)
[documents 23B/535/FDIS et 23B/539/RVD], son amendement 1 (1999) [documents
23B/580/FDIS et 23B/590/RVD] et son amendement 2 (2006) [documents 23B/828/FDIS et
23B/845/RVD].
Le contenu technique de cette version consolidée est donc identique à celui de l'édition de
base et à ses amendements; cette version a été préparée par commodité pour l'utilisateur.
Elle porte le numéro d'édition 3.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
Les annexes A et B font partie intégrante de cette norme.

– 10 – 60669-1 © CEI:1998+A1:1999+A2:2006
Dans la présente norme, les caractères d'imprimerie suivants sont employés:
– prescriptions proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– notes: petits caractères romains.
Le comité a décidé que le contenu de la publication de base et de ses amendements ne sera
pas modifié avant la date de maintenance indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date,
la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
– 12 – 60669-1 © CEI:1998+A1:1999+A2:2006
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 1: Prescriptions générales

1 Domaine d'application
La présente partie de la CEI 60669 s'applique aux interrupteurs pour courant alternatif
seulement à commande manuelle pour usages courants, de tension assignée ne dépassant
pas 440 V et de courant assigné ne dépassant pas 63 A, destinés aux installations électriques
fixes domestiques et analogues, soit intérieures ou extérieures.
Pour les interrupteurs pourvus de bornes sans vis, le courant assigné est limité à 16 A.
Les interrupteurs couverts par la présente norme sont prévus pour commander en usage
normal
– un circuit de charge par lampe à filament de tungstène ; ou
– un circuit de charge par lampe à fluorescence (y compris les ballasts électroniques) ; ou
– un circuit de charge en grande partie résistif avec un facteur de puissance supérieur ou égal
à 0,95 ; ou
– un circuit monophasé de charge par moteur de courant assigné jusqu'à 10 A et de facteur
de puissance supérieur ou égal à 0,6 ; ou
– ou une combinaison de ceux-ci.
NOTE 1 Une extension du domaine d'application aux interrupteurs de tensions assignées supérieures à 440 V est
à l'étude.
NOTE 2 Une augmentation du courant assigné de 10 A pour les charges par moteur est à l’étude.
NOTE 3 Pour le moment, un interrupteur de courant assigné supérieur à 10 A est considéré comme un
interrupteur pour charge moteur de 10 A.
La présente norme s'applique également aux boîtes des interrupteurs, à l'exception des boîtes
de montage pour interrupteurs pour pose encastrée.
NOTE 4 Des prescriptions générales pour les boîtes d'encastrement pour interrupteurs encastrés sont données
dans la CEI 60670.
La présente norme s'applique aussi aux interrupteurs tels que:
– interrupteurs comprenant des lampes indicatrices au néon;
– interrupteurs à commande électromagnétique à distance (les règles particulières sont
données dans la partie 2 appropriée);
– interrupteurs comprenant un dispositif à action différée (les règles particulières sont
données dans la partie 2 appropriée);
– combinaisons d'interrupteurs et d'autres fonctions (à l'exception des interrupteurs combinés
avec des fusibles);
– interrupteurs électroniques (les règles particulières sont données dans la partie 2 appropriée);
– interrupteurs ayant des dispositifs de sortie et de retenue pour câbles souples, (voir annexe B);
– interrupteurs-sectionneurs (les règles particulières sont données dans la Partie 2
appropriée).
NOTE 5 La longueur minimale du câble utilisé avec ces interrupteurs peut être régie par des règles d'installation
nationales.
– 16 – 60669-1 © CEI:1998+A1:1999+A2:2006
CEI 60695-2-1: 1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai – Section 1:
Essai au fil incandescent et guide
CEI 60998: Dispositifs de connexion pour circuits basse tension pour usage domestique et analogue
CEI 60998-1: 1990, Dispositifs de connexion pour circuits basse tension pour usage domestique et
analogue – Partie 1: Règles générales
CEI 60998-2-1: 1990, Dispositifs de connexion pour circuits basse tension pour usage domestique
et analogue – Partie 2-1: Règles particulières pour dispositifs de connexion en tant que parties
séparées à organes de serrage à vis
CEI 60998-2-2: 1991, Dispositifs de connexion pour circuits basse tension pour usage domestique
et analogue – Partie 2-2: Règles particulières pour dispositifs de connexion en tant que parties
séparées avec organes de serrage sans vis
CEI 60999-1: 1990, Dispositifs de connexion – Prescriptions de sécurité pour organes de serrage à
vis et sans vis pour conducteurs électriques en cuivre – Partie 1: Prescriptions générales et
2 2
prescriptions particulières pour conducteurs de 0,5 mm à 35 mm (inclus)
ISO 1456: 1988, Revêtements métalliques – Dépôts électrolytiques de nickel plus chrome et de
cuivre plus nickel plus chrome
ISO 2039-2: 1987, Plastiques – Détermination de la dureté – Partie 2: Dureté Rockwell
ISO 2081: 1986, Revêtements métalliques – Dépôts électrolytiques de zinc sur fer ou acier
ISO 2093: 1986, Dépôts électrolytiques d'étain – Spécifications et méthodes d'essai
3 Définitions
Pour les besoins de la présente partie de la CEI 60669, les définitions suivantes s'appliquent.
Lorsqu'ils sont employés, les termes «tension» et «courant» impliquent, sauf spécification
contraire, des valeurs efficaces.
3.1
interrupteur
dispositif conçu pour faire circuler ou couper le courant dans un ou plusieurs circuits électriques
3.1.1
interrupteur à bouton poussoir
interrupteur de commande ayant un organe de manoeuvre destiné à être manoeuvré par une
force exercée par une partie du corps humain, généralement le doigt ou la paume de la main,
et ayant emmagasiné de l'énergie pour son retour, par exemple un ressort
3.1.2
interrupteur à contact momentané
dispositif de coupure qui revient automatiquement à son état initial après manoeuvre
NOTE Les interrupteurs à contact momentané sont destinés à commander des sonnettes, des télérupteurs
électromagnétiques ou des interrupteurs temporisés.
3.1.3
bouton poussoir à contact momentané
bouton poussoir qui revient automatiquement à son état initial après manoeuvre

– 18 – 60669-1 © CEI:1998+A1:1999+A2:2006
3.1.4
interrupteur à tirage
interrupteur dont le dispositif de manoeuvre est un cordon qui doit être tiré pour changer l'état
des contacts
3.1.5
interrupteur à distance normale d'ouverture des contacts
interrupteur ayant une distance d'isolement dans l'air entre les contacts ouverts au moins égale
à 3 mm, et satisfaisant aux exigences de fonctionnement pour la construction à distance
normale d'ouverture des contacts
3.1.6
interrupteur à faible distance d'ouverture des contacts
interrupteur ayant une distance d'isolement dans l'air entre les contacts ouverts au moins égale
à 1,2 mm, et satisfaisant aux exigences de fonctionnement pour la construction à faible
distance d'ouverture des contacts
3.1.7
interrupteur à microdistance d'ouverture des contacts
interrupteur n'ayant pas de distance d'isolement dans l'air spécifiée entre les contacts ouverts
et satisfaisant aux exigences de fonctionnement pour la construction à microdistance
d'ouverture des contacts
3.2
changement de position
déplacement des contacts mobiles d'une position de commande à une autre
3.3
borne
partie unipolaire conductrice composée d'un ou plusieurs organes de serrage, isolée si nécessaire
3.4
organe de serrage
partie ou parties nécessaires pour le serrage mécanique et la connexion électrique du ou
des conducteurs
3.5
borne à vis
borne destinée à la connexion, par serrage seulement, d'âmes d'un ou de plusieurs
conducteurs extérieurs rigides ou flexibles
3.6
borne à trou
organe de serrage à vis dans lequel l'âme d'un conducteur est introduite dans un trou ou dans
un logement, où elle est serrée sous le corps d'une ou plusieurs vis. La pression de serrage
peut être appliquée directement par le corps de la vis ou au moyen d'une partie intermédiaire à
laquelle la pression est appliquée par le corps de la vis
NOTE Des exemples de bornes à serrage sous tête de vis sont donnés à la figure 1.
3.7
borne à serrage sous tête de vis
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée sous la tête d'une vis. La
pression de serrage peut être appliquée directement par la tête de la vis ou au moyen d'une
partie intermédiaire, telle qu'une rondelle, une plaquette ou un dispositif empêchant le
conducteur ou ses brins de s'échapper
NOTE Des exemples de bornes à trous sont donnés à la figure 2.

– 20 – 60669-1 © CEI:1998+A1:1999+A2:2006
3.8
borne à goujon fileté
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée sous un écrou. La
pression de serrage peut être appliquée directement par un écrou de forme appropriée ou au
moyen d'une partie intermédiaire, telle qu'une rondelle, une plaquette ou un dispositif
empêchant le conducteur ou ses brins de s'échapper
NOTE Des exemples de bornes à goujon fileté sont donnés à la figure 2.
3.9
borne à plaquette
organe de serrage dans lequel l'âme d'un conducteur est serrée sous une plaquette au moyen
de deux ou plusieurs vis ou écrous
NOTE Des exemples de bornes à plaquette sont donnés à la figure 3.
3.10
borne pour cosses et barres:
borne à serrage sous tête de vis ou borne à goujon fileté, prévue pour le serrage d'une cosse
ou d'une barre au moyen d'une vis ou d'un écrou
NOTE Des exemples de bornes pour cosses et barres sont donnés à la figure 4.
3.11
borne à capot taraudé
organe de serrage à vis dans lequel l'âme d'un conducteur est serrée contre le fond d'une
fente pratiquée dans un goujon fileté, au moyen d'un écrou ou d'une rondelle de forme appro-
priée placée sous l'écrou, ou au moyen d'un téton central si l'écrou est un écrou borgne, ou par
d'autres moyens aussi efficaces pour transmettre la pression à l'âme à l'intérieur de la fente
NOTE Des exemples de bornes à capot taraudé sont donnés à la figure 5.
3.12
borne sans vis
dispositif de connexion et de déconnexion ultérieure d'un conducteur souple ou rigide (massif
ou câblé) ou d'interconnexion de deux conducteurs susceptibles d'être séparés, la connexion
étant réalisée directement ou indirectement au moyen de ressorts, pièces de forme angulaire
excentrée ou conique, etc., sans préparation spéciale du conducteur en question autre que
l'enlèvement de l'isolant
3.13
vis autotaraudeuse par déformation de matière
vis ayant un filet ininterrompu qui forme un filetage par déformation du matériau lors de son vissage
NOTE Un exemple de vis autotaraudeuse par déformation de matière est donné à la figure 6.
3.14
vis autotaraudeuse par enlèvement de matière
vis ayant un filet ininterrompu qui forme un filetage par enlèvement du matériau lors de son vissage
NOTE Un exemple de vis autotaraudeuse par enlèvement de matière est donné à la figure 7.
3.15
dispositif mécanique à action différée
dispositif qui, par l'effet d'un auxiliaire mécanique, fonctionne un certain temps après l'instant
où les conditions prévues pour son fonctionnement sont réalisées
3.16
base
partie de l'interrupteur maintenant en place les pièces dans lesquelles circule le courant et de
façon générale le mécanisme
– 22 – 60669-1 © CEI:1998+A1:1999+A2:2006
3.17
tension assignée
tension attribuée à l'interrupteur par le fabricant
3.18
courant assigné
courant attribué à l'interrupteur par le fabricant
3.19
liaison de manoeuvre
partie d'un interrupteur à tirage qui relie le mécanisme interne au cordon de tirage. Elle est
généralement fixée à l'organe de manoeuvre de l'interrupteur
3.20
pôle (d'un interrupteur)
partie d'un interrupteur comprenant des contacts associés à un chemin de conduction (voie) de
son ou de ses circuits, destinée à établir ou couper le circuit lui-même, les parties comprenant les
moyens de raccordement et de manoeuvre des pôles simultanément étant exclues
Un chemin de conduction peut être constitué de parties communes à d'autres chemins de
conduction de l'interrupteur
3.21
organe de manœuvre
partie qui est tirée, poussée, tournée, ou manipulée de toute autre façon pour provoquer le
fonctionnement de l'interrupteur [VEI 442-04-14]
3.22
lampe indicatrice
dispositif incorporant une source lumineuse, soit intégré à un interrupteur soit prévu pour être
installé dans un interrupteur, et destiné à donner, par exemple, une indication de l’état de
l’interrupteur ou pour localiser l’interrupteur
4 Prescriptions générales
Les appareils et boîtes doivent être conçus et construits de façon qu'en usage normal leur
fonctionnement soit sûr et sans danger pour l'usager ou son entourage.
La conformité est vérifiée par l'exécution de tous les essais et la satisfaction à toutes les
prescriptions appropriées.
5 Généralités sur les essais
5.1 Les essais mentionnés dans la présente norme sont des essais de type.
5.2 Sauf spécification contraire, les échantillons sont essayés en l'état de livraison et dans
les conditions normales d'emploi.
Les interrupteurs conçus pour l’incorporation de lampes indicatrices doivent être essayés
équipés de leurs lampes indicatrices sauf déclaration contraire. Les résultats des essais
doivent être considérés comme s’appliquant aux interrupteurs du même type mais non dotés
de ce type de dispositif.
Les interrupteurs encastrés qui ne sont conformes à aucune feuille de normalisation acceptée
sont essayés avec leurs boîtes correspondantes.
5.3 Sauf spécification contraire, les essais sont effectués dans l'ordre des articles, à une
température ambiante comprise entre 15 °C et 35 °C.
En cas de doute, les essais sont effectués à une température ambiante de 20 °C ± 5 °C.

– 24 – 60669-1 © CEI:1998+A1:1999+A2:2006
5.4 Neuf échantillons sont nécessaires pour les interrupteurs qui sont marqués d'une tension
assignée et d'un courant assigné.
Trois échantillons sont soumis à tous les essais appropriés, à l'exception des essais de 19.2,
pour lesquels un (ou deux pour les interrupteurs de numéro 2) autre lot de trois échantillons est
utilisé, et les essais de l'article 24 où également trois autres échantillons sont utilisés.
Pour les essais de 24.2, trois échantillons supplémentaires peuvent être requis.
Pour les essais de 12.3.2, trois échantillons supplémentaires sont nécessaires.
Pour les essais de 12.3.11, des échantillons supplémentaires d'interrupteurs ayant au total au
moins cinq bornes sans vis sont exigés.
Pour l'essai de 12.3.12, trois échantillons supplémentaires d'interrupteurs sont nécessaires;
sur chaque échantillon un organe de serrage est essayé.
Pour les essais de 13.15.1 et 13.15.2, trois échantillons supplémentaires de membranes
séparées, ou des interrupteurs comprenant des membranes sont requis.
Pour les essais de l’article 16, trois échantillons supplémentaires peuvent être requis dans le
cas d’interrupteurs équipés de lampes indicatrices.
Pour les interrupteurs à tirage, trois autres échantillons sont nécessaires pour l'essai de 20.9.
Quinze échantillons sont nécessaires pour les interrupteurs marqués avec deux tensions
assignées et les courants correspondants.
Pour chacune des combinaisons de tension et courant assignés marqués sur l'interrupteur, trois
échantillons sont soumis à tous les essais appropriés, sauf à celui de 19.2 pour lequel deux
autres lots (ou quatre pour les interrupteurs de numéro 2) de trois échantillons sont utilisés.
Un interrupteur marqué 250/380 V est essayé comme un interrupteur 380 V.
Les interrupteurs à contact momentané destinés à la commande des sonneries, des
télérupteurs ou des minuteries ne sont pas soumis aux essais de 18.2 et 19.2.
NOTE Un tableau indiquant le nombre des échantillons nécessaires pour les essais est donné à l'annexe A.
5.5 Les échantillons sont soumis à tous les essais applicables et satisfont aux prescriptions si
tous ces essais sont réussis.
Si l'un des échantillons ne satisfait pas à un essai à cause d'un défaut d'assemblage ou de
fabrication, cet essai et tout essai qui l'a précédé et qui a pu avoir une influence sur les résultats de
l'essai doit être répété et les essais suivants doivent aussi être effectués suivant la séquence
prescrite sur un autre lot complet d'échantillons qui devront tous satisfaire aux prescriptions.
NOTE Le demandeur, lorsqu'il présente le nombre d'échantillons spécifié en 5.4, peut aussi soumettre le lot
supplémentaire qui peut être nécessaire si un échantillon est défaillant. Le laboratoire d'essai peut alors, sans
autre demande, essayer le lot supplémentaire et ne le rejeter qu'à la suite d'un nouveau défaut. Si le lot
supplémentaire n'est pas fourni en même temps, l'échec de l'un des échantillons entraînera le rejet.
6 Caractéristiques assignées
6.1 Les interrupteurs doivent avoir de préférence les tensions assignées de 130 V, 230 V,
250 V, 277 V, 380 V, 400 V, 415 V et 440 V.
Pour les interrupteurs à contact momentané destinés à commander des sonneries, des
interrupteurs à commande électromagnétique à distance ou des minuteries, les valeurs
normales de la tension assignée sont 130 V et 250 V.
S'il est fait usage d'autres tensions assignées, elles doivent être au moins égales à 120 V.

– 28 – 60669-1 © CEI:1998+A1:1999+A2:2006
7.1.3 Vacant
7.1.4 en fonction du degré de protection contre les effets nuisible dus à la pénétration de
l’eau:
– IPX0: interrupteurs non protégés contre la pénétration de l’eau ;
– IPX4: interrupteurs protégés contre les projections d’eau ;
– IPX5: interrupteurs protégés contre les jets d’eau.
NOTE Pour une explication des codes IP, voir la CEI 60529.
7.1.5 en fonction du mode de commande de l'interrupteur:
– rotatifs;
– à levier;
– à touche basculante;
– à bouton-poussoir;
– à tirage.
7.1.6 en fonction de la méthode de montage de l'interrupteur:
– pour pose en saillie;
– pour pose encastrée;
– pour pose semi-encastrée;
– pour pose sur panneau;
– pour huisserie.
7.1.7 en fonction de la méthode d'installation, comme conséquence de la conception de
l'interrupteur en:
– interrupteurs dont le capot ou la plaque de recouvrement peut être enlevé sans
déplacement des conducteurs (conception A);
– interrupteurs dont le capot ou la plaque de recouvrement ne peut être enlevé sans
déplacement des conducteurs (conception B).
NOTE Si un interrupteur a une base (partie principale) qui fait corps avec son capot ou sa plaque de recouvrement et
comporte pour répondre à la norme une plaque supplémentaire qui peut être enlevée sans déplacement des
conducteurs lors des travaux de décoration murale, il est considéré comme étant de conception A, à condition que la
plaque supplémentaire satisfasse aux prescriptions relatives aux capots et plaques de recouvrement.
7.1.8 en fonction du type de borne en:
– interrupteurs avec bornes à vis;
– interrupteurs avec bornes sans vis pour conducteurs rigides seulement;
– interrupteurs avec bornes sans vis pour conducteurs rigides et souples.
7.1.9 En fonction du degré de protection contre l’accès aux parties dangereuses et contre les
effets nuisibles dus à la pénétration des corps solides:
– IP2X: interrupteurs protégés contre l’accès avec un doigt aux parties dangereuses et contre
les effets nuisibles dus à la pénétration de corps solides d’un diamètre égal ou supérieur à
12,5 mm;
– IP4X: interrupteurs protégés contre l’accès avec un fil aux parties dangereuses et contre les
effets nuisibles dus à la pénétration de corps solides d’un diamètre égal ou supérieur à
1,0 mm;
– IP5X interrupteurs protégés contre l’accès avec un fil aux parties dangereuses et protégés
contre la poussière.
– 30 – 60669-1 © CEI:1998+A1:1999+A2:2006
7.2 Les combinaisons préférentielles du nombre des pôles et des caractéristiques assignées
sont indiquées dans le tableau 1.
Tableau 1 – Combinaisons préférentielles des pôles et des caractéristiques
Nombre de pôles
Courant assigné Tension assignée Tension assignée
A de 120 V à 250 V inclus supérieure à 250 V
1, 2 et 4 1 –
6 1 1
2 2
10 1 1
2 2
16, 20, 25, 32, 40, 45, 50 1 1
et 63 2 2
3 3
4 4
8 Marques et indications
8.1 Les interrupteurs doivent porter les indications suivantes:
– le courant assigné en ampères (A) ou le courant assigné pour lampe fluorescente en
ampères (AX), ou une combinaison des deux (voir 6.2 et les exemples de marquage en 8.2)
si les deux caractéristiques sont différentes;
– la tension assignée en volts;
– le symbole de la nature du courant;
– le nom du fabricant ou du vendeur responsable, la marque de fabrique ou la marque
d'identification;
– la référence de type, qui peut être un numéro de catalogue;
– le symbole de la construction à faible distance d'ouverture des contacts, s'il y a lieu;
– le symbole pour microdistance d'ouverture des contacts, s'il y a lieu;
– le symbole pour dispositif d'interruption à semiconducteurs, s'il y a lieu;
– le premier chiffre caractéristique correspondant au degré de protection contre l’accès aux
parties dangereuses et contre les effets nuisibles dus à la pénétration de corps solides
étrangers, si le degré de protection déclaré est supérieur à 2, auquel cas le second chiffre
caractéristique doit aussi être marqué;
– le second chiffre caractéristique correspondant au degré de protection contre les effets
nuisibles dus à la pénétration de l’eau, si le degré de protection déclaré est supérieur à 0,
auquel cas le premier chiffre caractéristique doit aussi être marqué.
NOTE 1 Il est recommandé de marquer le numéro de fonction en 7.1.1 lorsque la fonction n'apparaît pas
clairement à l'examen de l'interrupteur: ce numéro peut être une partie de la référence du type.
NOTE 2 Si une base porte deux ou plusieurs interrupteurs avec des organes de commande séparés, il est
recommandé de marquer les numéros de fonctions, par exemple 1+6 ou 1+1+1.
En plus, les interrupteurs ayant des bornes sans vis doivent être marqués d'une indication relative à
la possibilité de n'introduire que des conducteurs rigides pour les interrupteurs qui présentent cette
particularité. Cette information peut être mise sur l'interrupteur et/ou sur l'emballage.

– 32 – 60669-1 © CEI:1998+A1:1999+A2:2006
8.2 Lorsqu'il est fait usage de symboles, on doit utiliser:
Ampères (courant pour lampe fluorescente). AX
(autres courants). A
Volts. V
Courant alternatif . ~
Neutre. N
Phase. L

Terre.

Position «ouvert» (arrêt) . O
Position «fermé» (marche) . I
Construction à faible distance d'ouverture des contacts . m
Construction à microdistance d'ouverture des contacts. µ
Sans distance d'ouverture des contacts
(dispositif d'interruption à semiconducteurs) ……………………………………………. ε
NOTE 1 Le symbole «O» ne doit être utilisé que pour les interrupteurs à distance normale d'ouverture des contacts.
Degré de protection s’il y a lieu.…………IPXX
NOTE 2 Les détails de construction des symboles sont donnés dans la CEI 60417.
NOTE 3 Dans le code IP, la lettre X est remplacée par le chiffre approprié.
NOTE 4 Les lignes formées par la construction de l'outil ne sont pas considérées comme faisant partie du marquage.
Pour le marquage du courant des lampes fluorescentes, le symbole «AX» peut être remplacé
par le symbole «X». Pour le marquage du courant assigné et de la tension assignée, des
chiffres peuvent être utilisés seuls.
Le marquage de la nature de l'alimentation doit être placé juste après le marquage du courant
assigné et de la tension assignée.
NOTE 5 L'indication du courant, de la tension et de la nature de l'alimentation peut, par exemple, avoir les formes
suivantes:
10 X
10 AX 250 V ~ ou 10 X/250 ~ ou ~
20 − 16 X
20 A - 16 AX 250 V ~ ou 20 -16 X/250 ~ ou  ~
10 X
10 AX 400 V ~ ou 10 X/400 ~ ou  ~
25 X
25 AX 400 V ~ ou 25 X/400 ~ ou  ~
25 A 250 V ~ ou 25/250 ~ ou  ~
25 X
25 AX 440 V ~ ou 25 X/440 ~ ou  ~
------
...

NORME
CEI
INTERNATIONALE
IEC
60669-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1998-02
Interrupteurs pour installations électriques fixes
domestiques et analogues –
Partie 1:
Prescriptions générales
Switches for household and similar
fixed-electrical installations –
Part 1:
General requirements
Numéro de référence
Reference number
CEI/IEC 60669-1:1998
Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60669-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1998-02
Interrupteurs pour installations électriques fixes
domestiques et analogues –
Partie 1:
Prescriptions générales
Switches for household and similar
fixed-electrical installations –
Part 1:
General requirements
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE XD
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60669-1 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 8
Articles
1 Domaine d'application. 10
2 Références normatives. 12
3 Définitions. 14
4 Prescriptions générales. 19
5 Généralités sur les essais . 20
6 Caractéristiques assignées. 22
7 Classification. 22
8 Marques et indications . 26
9 Vérification des dimensions . 34
10 Protection contre les chocs électriques. 36
11 Dispositions pour assurer la mise à la terre . 40
12 Bornes. 42
13 Prescriptions constructives. 66
14 Mécanisme. 78
15 Résistance au vieillissement, à la pénétration nuisible de l'eau et à l'humidité . 80
16 Résistance d'isolement et rigidité diélectrique. 84
17 Echauffement. 92
18 Pouvoir de fermeture et de coupure. 94
19 Fonctionnement normal. 98
20 Résistance mécanique. 108
21 Résistance à la chaleur . 118
22 Vis, parties transportant le courant et connexions . 120
23 Lignes de fuite, distances d'isolement dans l'air et distances à travers la matière
de remplissage. 124
24 Résistance de la matière isolante à une chaleur anormale, au feu et aux courants
de cheminement. 128
25 Protection contre la rouille. 132
26 Prescriptions de compatibilité électromagnétique. 132

60669-1 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 9
Clause
1 Scope. 11
2 Normative references. 13
3 Definitions. 15
4 General requirements. 19
5 General notes on tests . 21
6 Ratings. 23
7 Classification. 23
8 Marking. 27
9 Checking of dimensions . 35
10 Protection against electric shock . 37
11 Provision for earthing . 41
12 Terminals. 43
13 Constructional requirements. 67
14 Mechanism. 79
15 Resistance to ageing, to harmful ingress of water and to humidity. 81
16 Insulation resistance and electric strength . 85
17 Temperature rise. 93
18 Making and breaking capacity. 95
19 Normal operation. 99
20 Mechanical strength. 109
21 Resistance to heat . 119
22 Screws, current carrying parts and connections . 121
23 Creepage distances, clearances and distances through sealing compound . 125
24 Resistance of insulating material to abnormal heat, to fire and to tracking. 129
25 Resistance to rusting. 133
26 EMC requirements. 133

– 4 – 60669-1 © CEI:1998
Pages
Figures
1 Bornes à trou . 134
2 Bornes à serrage sous tête de vis et bornes à goujon fileté. 138
3 Bornes à plaquettes . 140
4 Bornes pour cosses et barres. 142
5 Bornes à capot taraudé . 144
6 Vis autotaraudeuse par déformation de matière. 146
7 Vis autotaraudeuse par enlèvement de matière . 146
8 Classification d'après la fonction . 148
9 Doigt d'épreuve. 150
10 Dispositif pour vérifier les dommages aux conducteurs. 152
11a Principe de l'appareil d'essai pour les essais de déflexion sur les bornes sans vis . 154
11b Exemple de dispositions d'essai pour la mesure de la chute de tension lors de l'essai
de déflexion sur les bornes sans vis . 154
12 Appareils d'essai du pouvoir de fermeture et de coupure et du fonctionnement normal . 156
13 Schémas du circuit pour les essais du pouvoir de coupure et de fermeture et
du fonctionnement normal . 158
14 Schémas des circuits pour l'essai des interrupteurs utilisés avec des charges
constituées de lampes fluorescentes . 158
15 Appareil d'essai de choc. 160
16 Pendule d'essai de choc (pièce de frappe). 160
17 Support sur lequel est fixé l'échantillon. 162
18 Bloc sur lequel sont fixés les interrupteurs pour pose encastrée . 162
19 Disposition pour l'essai des plaques de recouvrement . 164
20 Calibre (épaisseur approximative 2 mm) pour la vérification du contour des capots,
plaques de recouvrement et organes de manoeuvre . 164
21 Exemples de l'application du calibre de la figure 20 sur des capots fixés sans vis
sur une surface de montage ou de support . 166
22 Exemple d'application du calibre de la figure 20 selon les prescriptions de 20.7 . 168
23 Calibre de vérification des rainures, trous et conicités inverses. 170
24 Illustration indiquant la direction d'application du calibre de la figure 23 . 170
25 Appareil pour l'essai à la bille . 172
26 Représentation schématique (24.1.1) . 172

60669-1 © IEC:1998 – 5 –
Page
Figures
1 Pillar terminals . 135
2 Screw terminals and stud terminals . 139
3 Saddle terminals . 141
4 Lug terminals . 143
5 Mantle terminals. 145
6 Thread-forming screw . 147
7 Thread-cutting screw. 147
8 Classification according to connections . 149
9 Standard test finger. 151
10 Test apparatus for checking damage to conductors . 153
11a Principle of the test apparatus for deflecting test on screwless terminal . 155
11b Example of test arrangement to measure the voltage drop during deflecting test on
screwless terminal . 155
12 Apparatus for making and breaking capacity and normal operation tests. 157
13 Circuit diagrams for making and breaking capacity and normal operation. 159
14 Circuit diagrams for testing switches for use on fluorescent lamp loads . 159
15 Impact test apparatus. 161
16 Pendulum impact test apparatus (striking element). 161
17 Mounting support for sample . 163
18 Mounting block for flush-type switches. 163
19 Arrangement for test on cover-plates. 165
20 Gauge (thickness: about 2 mm) for the verification of the outline of covers,
cover-plates or actuating members. 165
21 Example of application of the gauge of figure 20 on covers fixed without screws on
a mounting surface or supporting surface . 167
22 Examples of applications of the gauge of figure 20 in according with the
requirements of 20.7 . 169
23 Gauge for verification of grooves, holes and reverse tapers . 171
24 Sketch showing the direction of application of the gauge of figure 23 . 171
25 Ball-pressure apparatus . 173
26 Diagrammatic representation (24.1.1). 173

– 6 – 60669-1 © CEI:1998
Pages
Tableaux
1 Combinaisons préférentielles des pôles et des caractéristiques . 26
2 Correspondance entre les courants assignés et les sections pour le raccordement
des conducteurs en cuivre. 42
3 Couples de serrage pour la vérification de la résistance mécanique des bornes à vis . 46
4 Valeurs pour les essais de flexion et de traction des conducteurs en cuivre . 48
5 Valeurs pour l'essai de traction. 48
6 Constitution et dimensions des conducteurs . 50
7 Correspondance entre les courants assignés et les sections des conducteurs
en cuivre des bornes sans vis . 54
8 Courants d'essai pour la vérification des contraintes électriques et thermiques
en utilisation normale des bornes sans vis. 60
9 Sections des conducteurs rigides pour l'essai de déflexion des bornes sans vis. 64
10 Forces pour l'essai de déflexion . 64
11 Forces à appliquer aux capots, plaques de recouvrement ou organes de manoeuvre
dont la fixation ne dépend pas de vis. 68
12 Limites du diamètre extérieur des câbles pour les interrupteurs pour montage en surface. 74
13 Points d'application de la tension d'essai pour la vérification de la résistance d'isolement. 86
14 Valeurs de tensions d'essai et points d'application pour la résistance diélectrique
et valeurs de la résistance d'isolement . 90
15 Courants pour l'essai d'échauffement et sections appropriées des conducteurs en cuivre . 92
16 Fractions du nombre total de changements de position. 96
17 Nombre de changements de position. 100
18 Hauteur de chute . 110
19 Couples pour la vérification de la résistance mécanique des presse-étoupe. 114
20 Lignes de fuite, distances d'isolement dans l'air et distances à travers la matière
de remplissage . 126
Annexes
A Echantillons nécessaires pour les essais. 174
B Prescriptions supplémentaires pour les interrupteurs ayant des dispositifs de sorties
et de retenue pour câbles souples . 176

60669-1 © IEC:1998 – 7 –
Page
Tables
1 Preferred combinations of numbers of poles and ratings. 27
2 Relationship between rated currents and connectable cross-sectional areas of
copper conductors. 43
3 Tightening torque for the verification of the mechanical strength of screw-type terminals. 47
4 Test values for flexion and pull out for copper conductors. 49
5 Test values for pulling out test. 49
6 Composition of conductors . 51
7 Relationship between rated currents and connectable cross-sectional areas of
copper conductors for screwless terminals . 55
8 Test current for the verification of electrical and thermal stresses in normal use of
screwless terminals. 61
9 Cross-sectional areas of rigid copper conductors for deflection test of screwless terminals. 65
10 Deflection test forces . 65
11 Forces to be applied to covers, cover-plates or actuating members whose fixing
is not dependent on screws . 69
12 External cable diameter limits for surface type switches. 75
13 Points of application of the test voltage for the verification of insulation resistance . 87
14 Test voltage, points of application and minimum values of insulating resistance for
the verification of dielectric strength . 91
15 Temperature-rise test currents and cross-sectional areas of copper conductors. 93
16 Fractions of total number of operations. 97
17 Number of operations for normal operation test . 101
18 Height of fall for impact test. 111
19 Torque for the verification of the mechanical strength of glands . 115
20 Creepage distances, clearances and distances through insulating sealing
compound. 127
Annexes
A Survey of specimens needed for tests . 175
B Additional requirements for switches having facilities for the outlet and retention
of flexible cables . 177

TC 23/Publication 60669-1 (1998), Third edition/I-SH 01
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED-ELECTRICAL INSTALLATIONS –

Part 1: General requirements
INTERPRETATION SHEET
This interpretation sheet has been prepared by subcommittee 23B: Plugs, socket-outlets and
switches, of IEC technical committee 23: Electrical accessories.
The text of this interpretation sheet is based on the following documents:
ISH Report on voting
23B/1039/ISH 23B/1054/RVD
Full information on the voting for the approval of this interpretation sheet can be found in the
report on voting indicated in the above table.
___________
Due to legislation in different countries the sale of tungsten filament lamps is banned.
According to the above, the test of subclause 18.2 can be carried out by using either a
number of 200 W tungsten filament lamps or a number of halogen filament lamps.
As the characteristics of halogen filament lamps of different power are equivalent, lamps of
any power can be used to reach the rated load.

February 2012 ICS 29.120.40 French text overleaf

CE 23/Publication 60669-1 (1998), Troisième édition/I-SH 01
INTERRUPTEURS POUR INSTALLATIONS
ELECTRIQUES FIXES DOMESTIQUES ET ANALOGUES –

Partie 1: Prescriptions générales

FEUILLE D'INTERPRÉTATION
Cette feuille d’interprétation a été établie par le sous-comité 23B: Prises de courant et
interrupteurs, du comité d'études 23 de la CEI : Petit appareillage.
Le texte de cette feuille d’interprétation est issue des documents suivants:
ISH Rapport de vote
23B/1039/ISH 23B/1054/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette feuille d’interprétation.
___________
En raison de la législation dans différents pays, la vente des lampes à incandescence à
filament en tungstène est interdite.
En conséquence, l’essai du paragraphe 18.2 peut être effectué en utilisant soit un nombre
adéquat de lampes à incandescence à filament en tungstène à 200 W soit un nombre adéquat
de lampes halogènes à filament.
Comme les caractéristiques des lampes halogènes à filament de puissance différente sont
équivalentes, des lampes de n’importe quelle puissance peuvent être utilisées pour atteindre
la charge assignée.
Février 2012 ICS 29.120.40 Texte anglais au verso

– 8 – 60669-1 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 1: Prescriptions générales
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60669-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Cette troisième édition remplace la deuxième édition parue en 1993 ainsi que
l'amendement 1 (1994) et l'amendement 2 (1995), et constitue une révision technique.
Le texte de cette norme est issu de la deuxième édition, amendements 1 et 2 et des
documents suivants:
FDIS Rapport de vote
23B/535/FDIS 23B/539/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Les annexes A et B font partie intégrante de cette norme.
Dans la présente norme, les caractères d'imprimerie suivants sont employés:
– prescriptions proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– notes: petits caractères romains.

60669-1 © IEC:1998 – 9 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_________
SWITCHES FOR HOUSEHOLD AND SIMILAR FIXED-ELECTRICAL
INSTALLATIONS –
Part 1: General requirements
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60669-1 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
This third edition replaces the second edition published in 1993 as well as amendment 1 (1994)
and amendment 2 (1995) and constitutes a technical revision.
The text of this standard is based on the second edition, amendments 1 and 2 and on the
following documents:
FDIS Report on voting
23B/535/FDIS 23B/539/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annexes A and B form an integral part of this standard.
In this standard the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– explanatory matter: in smaller roman type.

– 10 – 60669-1 © CEI:1998
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 1: Prescriptions générales
1 Domaine d'application
La présente partie de la CEI 60669 s'applique aux interrupteurs pour courant alternatif
seulement à commande manuelle pour usages courants, de tension assignée ne dépassant
pas 440 V et de courant assigné ne dépassant pas 63 A, destinés aux installations électriques
fixes domestiques et analogues, soit intérieures, soit extérieures.
Le courant assigné est limité à 16 A pour les interrupteurs pourvus de bornes sans vis.
NOTE 1 – Une extension du domaine d'application aux interrupteurs de tensions assignées supérieures à 440 V est
à l'étude.
La présente norme s'applique également aux boîtes de montage des interrupteurs, à l'exception
des boîtes d'encastrement pour interrupteurs encastrés.
NOTE 2 – La présente norme donne des prescriptions particulières pour les boîtes. Des prescriptions générales
*
pour les boîtes d'encastrement pour interrupteurs ordinaires encastrés sont données dans la CEI 60670.
La présente norme s'applique aussi aux interrupteurs tels que:
– interrupteurs comprenant des lampes indicatrices au néon;
– interrupteurs à commande électromagnétique à distance (les règles particulières sont
données dans la partie 2);
– interrupteurs comprenant un dispositif à action différée (les règles particulières sont
données dans la partie 2);
– combinaisons d'interrupteurs et d'autres fonctions (à l'exception des interrupteurs combinés
avec des fusibles);
– interrupteurs électroniques (les règles particulières sont données dans la partie 2);
– interrupteurs ayant des dispositifs de sortie et de retenue pour câbles souples, (voir annexe B).
NOTE 3 – La longueur minimale du câble utilisé avec ces interrupteurs peut être régie par des règles d'installation
nationales.
Les interrupteurs conformes à la présente norme sont utilisables à des températures ambiantes ne
dépassant pas habituellement 25 °C, mais pouvant atteindre occasionnellement 35 °C.
NOTE 4 – Des prescriptions supplémentaires pour les interrupteurs encastrés non ordinaires sont à l'étude.
NOTE 5 – Les interrupteurs conformes à la présente norme sont seulement prévus pour être incorporés dans un
matériel de manière telle et à un emplacement tel qu'il soit improbable que l'environnement atteigne une
température dépassant 35 °C.
Pour l'emploi dans les locaux présentant des conditions particulières, par exemple à bord de
navires, de véhicules et autres, dans des lieux dangereux, par exemple lorsque le risque
d'explosion existe, il peut être exigé des constructions spéciales.
La présente norme ne comprend pas les prescriptions et essais pour interrupteurs protégés
contre la pénétration de corps étrangers solides. Ceux-ci sont à l'étude.
________
*
Voir la note 1 de 7.1.4.
60669-1 © IEC:1998 – 11 –
SWITCHES FOR HOUSEHOLD AND SIMILAR FIXED-ELECTRICAL
INSTALLATIONS –
Part 1: General requirements
1 Scope
This part of IEC 60669 applies to manually operated general purpose switches, for a.c. only
with a rated voltage not exceeding 440 V and a rated current not exceeding 63 A, intended for
household and similar fixed-electrical installations, either indoors or outdoors.
The rated current is limited to 16 A maximum for switches provided with screwless terminals.
NOTE 1 – An extension of the scope to switches for rated voltages higher than 440 V is under consideration.
The standard also applies to boxes for switches, with the exception of mounting boxes for
flush-type switches.
NOTE 2 – In this standard specific requirements are given for boxes, while general requirements for boxes for
*
ordinary flush-type switches are given in IEC 60670.
It also applies to switches such as:
– switches incorporating pilot lights;
– electromagnetic remote control switches (particular requirements are given in part 2);
– switches incorporating a time-delay device (particular requirements are given in part 2);
– combinations of switches and other functions (with the exception of switches combined with
fuses);
– electronic switches (particular requirements are given in part 2);
– switches having facilities for the outlet and retention of flexible cables (see annex B).
NOTE 3 – The minimum length of the flexible cable used with these switches may be governed by National Wiring
Rules.
Switches complying with this standard are suitable for use at ambient temperatures not
normally exceeding 25 °C, but occasionally reaching 35 °C.
NOTE 4 – Additional requirements for flush-type non-ordinary switches are under consideration.
NOTE 5 – Switches complying with this standard are suitable only for incorporation in equipment in such a way and
in such a place that it is unlikely that the surrounding ambient temperature exceeds 35 °C.
In locations where special conditions prevail, such as in ships, vehicles and the like and in
hazardous locations, for example where explosions are liable to occur, special constructions
may be required.
This standard does not include requirements and tests for switches with protection against
ingress of solid foreign bodies. These are under consideration.
________
*
See note 1 to 7.1.4.
– 12 – 60669-1 © CEI:1998
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite dans le texte, sont applicables à la présente partie de la CEI 60669. Au moment
de la publication de cette partie de la CEI 60669, les éditions indiquées étaient en vigueur.
Tous les documents normatifs sont sujets à révision et les parties prenantes aux accords
fondés sur cette partie de la CEI 60669 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Les membres de la CEI
et de l'ISO tiennent les registres des Normes internationales en vigueur.
CEI 60112: 1979, Méthode pour déterminer les indices de résistance et de tenue au
cheminement des matériaux isolants solides dans des conditions humides
CEI 60212: 1971, Conditions normales à observer avant et pendant les essais de matériaux
isolants électriques solides
CEI 60227-1: 1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60227-3: 1993, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 3: Conducteurs pour installations fixes
CEI 60227-4: 1992: Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 4: Câbles sous gaine pour installations fixes
CEI 60227-5: 1979: Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 5: Câbles souples
Amendement 1 (1987)
CEI 60245-1: 1994, Conducteurs et câbles isolés au caoutchouc, de tension nominale au plus
égale à 450/750 V – Partie 1: Prescriptions générales
CEI 60245-4: 1994, Conducteurs et câbles isolés au caoutchouc, de tension nominale au plus
égale à 450/750 V – Partie 4: Câbles souples
CEI 60364-4-46: 1981, Installations électriques des bâtiments – Partie 4: Protection pour
assurer la sécurité – Chapitre 46: Sectionnement et commande
CEI 60417: 1973, Symboles graphiques utilisables sur le matériel. Index, relevé et compilation
des feuilles individuelles
CEI 60529: 1989, Degrés de protection procurés par les enveloppes (Code IP)
CEI 60670: 1989, Règles générales pour les enveloppes pour appareillage pour installations
électriques fixes pour usages domestiques et analogues
CEI 60695-2-1: 1991, Essais relatifs aux risques du feu – Partie 2: Méthodes d'essai – Section 1:
Essai au fil incandescent et guide
CEI 60998: Dispositifs de connexion pour circuits basse tension pour usage domestique et analogue
CEI 60998-1: 1990, Dispositifs de connexion pour circuits basse tension pour usage domestique et
analogue – Partie 1: Règles générales
CEI 60998-2-1: 1990, Dispositifs de connexion pour circuits basse tension pour usage domestique
et analogue Partie 2-1: Règles particulières pour dispositifs de connexion en tant que parties
séparées à organes de serrage à vis

60669-1 © IEC:1998 – 13 –
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60669. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60669 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60112: 1979, Method for determining the comparative and the proof tracking indices of
solid insulating materials under moist conditions
IEC 60212: 1971, Standard conditions for use prior to and during the testing of solid electrical
insulation materials
IEC 60227-1: 1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 1: General requirements
IEC 60227-3: 1993, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 3: Non-sheathed cables for fixed wiring
IEC 60227-4: 1992, Polyvinyl chloride insulated cables of rated voltages up to and including
450/750 V – Part 4: Sheathed cables for fixed wiring
IEC 60227-5 1979, Polyvinyl chloride insulated cables of rated voltages up to and including
