Playground equipment and surfacing - Part 6: Additional specific safety requirements and test methods for rocking equipment

This document is applicable to rocking equipment which is used as playground equipment for children, as defined in 3.1. Where the main play function is not rocking, the relevant requirements in this document may be used, as appropriate.
This document specifies additional safety requirements for seesaws and rocking equipment intended for permanent installation for use by children.
It is intended to provide protection to the user against possible hazards during use.
NOTE   Guidance for assessing the safety of other forms of seesaw/rocking equipment is given in Annex A.

Spielplatzgeräte und Spielplatzböden - Teil 6: Zusätzliche besondere sicherheitstechnische Anforderungen und Prüfverfahren für Wippgeräte

Dieser Teil der Norm gilt für Wippgeräte, die als Spielplatzgeräte für Kinder benutzt werden, wie unter 3.1 definiert. Wo die Hauptspielfunktion nicht das Wippen ist, können die entsprechenden Anforderungen dieses Dokumentes verwendet werden, falls zutreffend.
Dieses Dokument legt zusätzliche sicherheitstechnische Anforderungen an standortgebundene Wippgeräte fest, die zur Benutzung durch Kinder vorgesehen sind.
Das Ziel ist, den Benutzer gegen mögliche Gefahren während der Benutzung zu schützen.
ANMERKUNG   Eine Anleitung zur Bewertung der Sicherheit anderer Formen von Wippgeräten ist in Anhang A enthalten.

Équipements et sols d'aires de jeux - Partie 6 : Exigences de sécurité et méthodes d'essai complémentaires spécifiques aux équipements oscillants

Le présent document s'applique aux équipements oscillants qui sont utilisés comme équipements d'aires de jeux pour enfants, comme définis au paragraphe 3.1. Lorsque la principale fonction de jeu n'est pas l'oscilla-tion, les exigences appropriées définies dans le présent document peuvent être utilisées, selon le cas.
Le présent document spécifie les exigences de sécurité complémentaires relatives aux équipements à bas-cule et aux équipements oscillants destinés à être installés de façon permanente et utilisés par des enfants.
Elles sont destinées à fournir à l'utilisateur une protection contre les éventuels dangers en cours d'utilisation.
NOTE   L'Annexe A indique comment évaluer la sécurité d'autres formes d'équipements à bascule/oscillants.

Oprema in podloge otroških igrišč - 6. del: Dodatne posebne varnostne zahteve in preskusne metode za oporne gugalnice

General Information

Status
Withdrawn
Publication Date
27-May-2008
Withdrawal Date
17-Oct-2017
Current Stage
9960 - Withdrawal effective - Withdrawal
Completion Date
18-Oct-2017

Relations

Buy Standard

Standard
EN 1176-6:2008 (EN)
English language
21 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day
Standard
EN 1176-6:2008 (DE)
German language
20 pages
sale 10% off
Preview
sale 10% off
Preview
e-Library read for
1 day

Standards Content (Sample)


2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Spielplatzgeräte und Spielplatzböden - Teil 6: Zusätzliche besondere sicherheitstechnische Anforderungen und Prüfverfahren für WippgeräteEquipements et sols d'aires de jeux - Partie 6 : Exigences de sécurité et méthodes d'essai complémentaires spécifiques aux équipements oscillantsPlayground equipment and surfacing - Part 6: Additional specific safety requirements and test methods for rocking equipment97.200.40,JULãþDPlaygroundsICS:Ta slovenski standard je istoveten z:EN 1176-6:2008SIST EN 1176-6:2008en,fr,de01-oktober-2008SIST EN 1176-6:2008SLOVENSKI
STANDARDSIST EN 1176-6:2000/A1:2002SIST EN 1176-6:20001DGRPHãþD

EUROPEAN STANDARDNORME EUROPÉENNEEUROPÄISCHE NORMEN 1176-6May 2008ICS 97.200.40Supersedes EN 1176-6:1998
English VersionPlayground equipment and surfacing - Part 6: Additional specificsafety requirements and test methods for rocking equipmentÉquipements et sols d'aires de jeux - Partie 6 : Exigencesde sécurité et méthodes d'essai complémentairesspécifiques aux équipements oscillantsSpielplatzgeräte und Spielplatzböden - Teil 6: Zusätzlichebesondere sicherheitstechnische Anforderungen undPrüfverfahren für WippgeräteThis European Standard was approved by CEN on 25 April 2008.CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this EuropeanStandard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such nationalstandards may be obtained on application to the CEN Management Centre or to any CEN member.This European Standard exists in three official versions (English, French, German). A version in any other language made by translationunder the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as theofficial versions.CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland,France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal,Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.EUROPEAN COMMITTEE FOR STANDARDIZATIONCOMITÉ EUROPÉEN DE NORMALISATIONEUROPÄISCHES KOMITEE FÜR NORMUNGManagement Centre: rue de Stassart, 36
B-1050 Brussels© 2008 CENAll rights of exploitation in any form and by any means reservedworldwide for CEN national Members.Ref. No. EN 1176-6:2008: ESIST EN 1176-6:2008

Guidance for assessing the safety of seesaw/rocking equipment other than Types 1 to 6.17 Annex B (normative)
Determination of seat/stand slope and ground clearance.18 Annex C (normative)
Determination of freedom from pinch and crush points.19 Annex D (normative)
Determination of sideways stability.20 Annex E (normative)
Determination of hand support and/or foot rest projection.21
EN 14960, Inflatable play equipment — Safety requirements and test methods The principal changes from the previous edition of this part of EN 1176 are as follows. a) The inclusion of requirements for sweeping seesaws supported above the users position (Type 5) and overhead single axis seesaws (Type 6). SIST EN 1176-6:2008

a) Rocking equipment
b) Seesaw Key 1 hand support 2 body 3 foot rest 4 seat/stand
5 supporting component 6 anchorage Figure 1 — Principal components for rocking equipment/seesaw 3.2 axial seesaw (Type 1) equipment in which only vertical movement can take place (see Figure 2) SIST EN 1176-6:2008

Figure 2 — Example of an axial seesaw (Type 1)
3.3 single-point seesaw/single-point rocking equipment (Type 2A and 2B) equipment with a single-point supporting component (see Figure 3) NOTE Typical single point supporting components include: coils, springs, torsion and compression blocks.
a) Type 2A with predetermined main direction of
movement b) Type 2B with multi-directional movement Figure 3 — Examples of single-point seesaw/rocking equipment (Types 2A and 2B) SIST EN 1176-6:2008

a) Type 3A with predetermined
movement b) Type 3B with multi-directional movement Figure 4 — Examples of multi-point seesaw (Types 3A and 3B)
3.5 rocking seesaw (Type 4) equipment that is fixed so that the movement, which is mainly horizontal, is guided by several parallel axes and moves in one (to-fro) direction only (see Figure 5)
Figure 5 — Example of a rocking seesaw (Type 4) SIST EN 1176-6:2008

Key 1 circular movement around central post 2 rocking movement Figure 6 — Example of a sweeping seesaw supported above the users position (Type 5) SIST EN 1176-6:2008

Key 1 limited swinging movement 2 rocking movement Figure 7 — Example of overhead single axis seesaw (Type 6) 3.8 equipment body main moving part connected to the equipment supporting component(s) 3.9 supporting component component which connects the equipment body to the anchorage 3.10 anchorage means by which stability and fixation to the ground/surface is made 3.11 damping combined effect of the supporting component(s) that moderates the speed at which the equipment can move and the reduction of shock effects at the outer positions of the equipment 3.12 range of movement maximum horizontal and/or vertical deviation of the seat/stand during use from the centre point at equilibrium position SIST EN 1176-6:2008

Figure 8 — Example for rounded side profile SIST EN 1176-6:2008
...


2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Spielplatzgeräte und Spielplatzböden - Teil 6: Zusätzliche besondere sicherheitstechnische Anforderungen und Prüfverfahren für WippgeräteEquipements et sols d'aires de jeux - Partie 6 : Exigences de sécurité et méthodes d'essai complémentaires spécifiques aux équipements oscillantsPlayground equipment and surfacing - Part 6: Additional specific safety requirements and test methods for rocking equipment97.200.40,JULãþDPlaygroundsICS:Ta slovenski standard je istoveten z:EN 1176-6:2008SIST EN 1176-6:2008en,fr,de01-oktober-2008SIST EN 1176-6:2008SLOVENSKI
STANDARDSIST EN 1176-6:2000/A1:2002SIST EN 1176-6:20001DGRPHãþD

EUROPÄISCHE NORMEUROPEAN STANDARDNORME EUROPÉENNEEN 1176-6Mai 2008ICS 97.200.40Ersatz für EN 1176-6:1998
Deutsche FassungSpielplatzgeräte und Spielplatzböden - Teil 6: Zusätzlichebesondere sicherheitstechnische Anforderungen undPrüfverfahren für WippgerätePlayground equipment and surfacing - Part 6: Additionalspecific safety requirements and test methods for rockingequipmentÉquipements et sols d'aires de jeux - Partie 6 : Exigencesde sécurité et méthodes d'essai complémentairesspécifiques aux équipements oscillantsDiese Europäische Norm wurde vom CEN am 25.April 2008 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denendieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzen Stand befindliche Listendieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied aufAnfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache,die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Zentralsekretariatmitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich,Griechenland, Irland, Island, Italien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen, Portugal,Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreichund Zypern.EUROPÄISCHES KOMITEE FÜR NORMUNGEUROPEAN COMMITTEE FOR STANDARDIZATIONCOMITÉ EUROPÉEN DE NORMALISATIONManagement-Zentrum: rue de Stassart, 36
B-1050 Brüssel© 2008 CENAlle Rechte der Verwertung, gleich in welcher Form und in welchemVerfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref. Nr. EN 1176-6:2008 DSIST EN 1176-6:2008

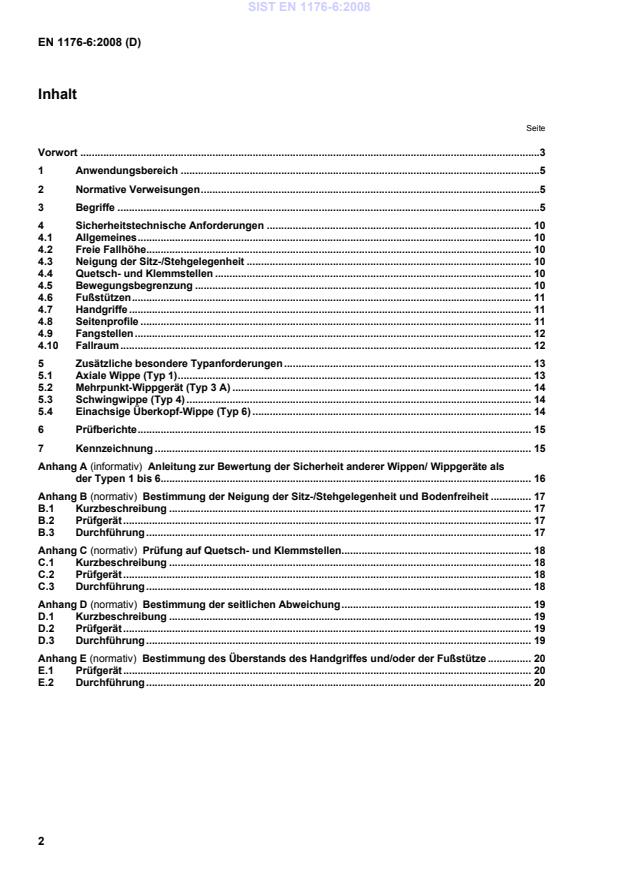

Anleitung zur Bewertung der Sicherheit anderer Wippen/ Wippgeräte als der Typen 1 bis 6.16 Anhang B (normativ)
Bestimmung der Neigung der Sitz-/Stehgelegenheit und Bodenfreiheit.17 B.1 Kurzbeschreibung.17 B.2 Prüfgerät.17 B.3 Durchführung.17 Anhang C (normativ)
Prüfung auf Quetsch- und Klemmstellen.18 C.1 Kurzbeschreibung.18 C.2 Prüfgerät.18 C.3 Durchführung.18 Anhang D (normativ)
Bestimmung der seitlichen Abweichung.19 D.1 Kurzbeschreibung.19 D.2 Prüfgerät.19 D.3 Durchführung.19 Anhang E (normativ)
Bestimmung des Überstands des Handgriffes und/oder der Fußstütze.20 E.1 Prüfgerät.20 E.2 Durchführung.20
EN 1176-1:2008, Spielplatzgeräte und Spielplatzböden — Teil 1: Allgemeine sicherheitstechnische Anforderungen und Prüfverfahren 3 Begriffe Für die Anwendung dieses Dokuments gelten die Begriffe nach EN 1176-1:2008 und die folgenden Begriffe. 3.1 Wippe Wippgerät (im Folgenden Gerät genannt) Gerät, das durch den Benutzer in Bewegung gesetzt werden kann und das im Allgemeinen durch ein starres Element, das auf einem zentralen Tragteil hin- und herwippt, gekennzeichnet ist ANMERKUNG 1 Das Gerät kann eine oder mehrere Sitz- bzw. Stehgelegenheiten haben. ANMERKUNG 2 Bild 1 a) zeigt die wesentlichen Konstruktionsteile von Wippgeräten. Bild 1 b) zeigt die wesentlichen Konstruktionsteile von Wippen. ANMERKUNG 3 Die Schaukel- und Wippbewegung hängt von der Art und Gestaltung der Befestigung ab (siehe
Bilder 2 bis 7). SIST EN 1176-6:2008

a) Wippgerät
b) Wippe Legende 1 Handgriff 2 Gerätekörper 3 Fußstütze 4 Sitz-/Stehgelegenheit 5 Tragteil 6 Verankerung Bild 1 — Wesentliche Konstruktionsteile von Wippen/Wippgeräten SIST EN 1176-6:2008

Bild 2 — Beispiel einer axialen Wippe (Typ 1) 3.3 Einpunkt-Wippgerät (Typ 2 A und Typ 2 B) Gerät mit einem Einpunkt-Tragteil (siehe Bild 3) ANMERKUNG Typische Einpunkt-Tragteile sind: Spiralfedern, Blattfedern, Zug- und Druckblöcke.
a) Typ 2 A mit vorgegebener Haupt-Bewegungsrichtung b) Typ 2 B mit Bewegungsmöglichkeit in mehrere Richtungen Bild 3 — Beispiele für Einpunkt-Wippgeräte (Typ 2 A und Typ 2 B) SIST EN 1176-6:2008

a) Typ 3 A mit vorgegebener Haupt-Bewegungsrichtung b) Typ 3 B mit Bewegungsmöglichkeit in mehrere Richtungen Bild 4 — Beispiele für Mehrpunkt-Wippgeräte (Typ 3 A und Typ 3 B) 3.5 Schwingwippe (Typ 4) Gerät, das so befestigt ist, dass die hauptsächlich horizontale Bewegung über mehrere parallele Achsen in nur einer Bewegungsrichtung (hin und her) geführt wird (siehe Bild 5)
Bild 5 — B
...
