SIST EN 16186-7:2026
(Main)Railway applications - Driver's cab - Part 7: Design of displays for tram vehicles
Railway applications - Driver's cab - Part 7: Design of displays for tram vehicles
This document is applicable to vehicles operating on tram networks.
This document specifies all necessary design rules and associated assessment criteria as well as guidance concerning the design of information and the corresponding user interfaces of driver’s cabs of tram vehicles.
It considers the tasks the driver has to carry out and human factors. This document specifies how information is arranged and displayed.
All assessments based on the normative requirements of this document are applicable mainly to:
— symbols provided by Annex A;
— arrangement of screen areas conform with Figure 1 (generic organization of information);
— colours, fonts;
— audible information.
This document is applicable to the following aspects:
— legibility and intelligibility of displayed information: general rules concerning the layout of
information on the displays, including character size and spacing;
— definition of harmonized colours, symbols, etc.;
— definition of harmonized principles for the command interface (by physical or touchscreen buttons):
size, symbols, reaction time, way to give feedback to the driver, etc.;
— general arrangements (dialogue structures, sequences, layout philosophy, colour philosophy),
symbols, audible information, data entry arrangements.
NOTE If this document deals with how information can be given for operation and in degraded situations, it does not define operating rules and degraded situations.
This document does not request any safety requirement related with displayed information.
This document specifies minimum requirements and does not prevent innovative solutions.
Requirements describing the functions using the display are out of scope of this document.
Bahnanwendungen - Führerraum - Teil 7: Displaygestaltung für Straßenbahnfahrzeuge
Dieses Dokument ist für Fahrzeuge anwendbar, die auf Straßenbahnnetzen eingesetzt werden.
Dieses Dokument legt alle notwendigen Gestaltungsregeln und damit verbundene Bewertungskriterien sowie Anleitungen für die Gestaltung von Informationen und der entsprechenden Bedienerschnittstellen von Fahrerräumen in Straßenbahnfahrzeugen fest.
Es berücksichtigt die Aufgaben des Fahrers und menschliche Faktoren. Dieses Dokument legt fest, wie Informationen angeordnet und angezeigt werden.
Alle Bewertungen, die auf den normativen Anforderungen dieses Dokuments beruhen, sind hauptsächlich anzuwenden für
- die in Anhang A angegebenen Symbole,
- Anordnung von Bildbereichen in Übereinstimmung mit Bild 1 (allgemeine Organisation von Informationen),
- Farben, Schriftarten;
- akustische Informationen.
Dieses Dokument ist für die folgenden Aspekte anwendbar:
- Lesbarkeit und Verständlichkeit angezeigter Informationen: allgemeine Vorschriften für die Gestaltung von Informationen auf den Displays wie Zeichengröße und -abstand;
- Festlegung harmonisierter Farben, Symbole usw.;
- Festlegung harmonisierter Grundsätze für die Befehlsschnittstelle (über physische Schalterelemente oder Touchscreen-Schaltflächen): Größe, Symbole, Reaktionszeiten, Arten der Rückmeldung an den Fahrer usw.;
- allgemeine Anordnungsregeln (Dialogstruktur, Sequenzen, Aufteilungskonzept, Farbkonzept), Symbole, akustische Informationen, Ausgestaltung der Dateneingabe.
ANMERKUNG Wenn in diesem Dokument beschrieben wird, wie Informationen zum Betrieb und bei Betriebsstörungen bereitgestellt werden können, legt es weder Betriebsregeln noch Betriebsstörungen fest.
Dieses Dokument enthält keine Sicherheitsanforderungen in Bezug auf die angezeigten Informationen.
Dieses Dokument legt Mindestanforderungen fest und stellt kein Hindernis für komplexere Lösungsansätze dar.
Anforderungen, die diejenigen Funktionen beschreiben, die Displays verwenden, liegen außerhalb des Anwendungsbereichs dieses Dokuments.
Applications ferroviaires - Cabine de conduite - Partie 7 : Conception des affichages pour tramways
Le présent document s’applique aux véhicules exploités sur les réseaux de tramways.
Le présent document spécifie l'ensemble des règles de conception nécessaires et des critères d'évaluation correspondants ainsi que des recommandations, concernant la conception des informations et des interfaces utilisateur correspondantes des cabines de conduite de tramways.
Il tient compte des tâches que le conducteur doit effectuer et des facteurs humains. Le présent document spécifie la manière dont l'information est organisée et affichée.
Toutes les évaluations fondées sur les exigences normatives du présent document s'appliquent principalement
- aux symboles donnés à l'Annexe A ;
- à la disposition des zones d'affichage des écrans en cabine conformément à la Figure 1 (organisation générique des informations) ;
- aux couleurs et aux polices ;
- aux informations sonores.
Le présent document s'applique aux aspects suivants :
- la lisibilité et l'intelligibilité des informations affichées : règles générales relatives à la disposition des informations sur les afficheurs, y compris la taille et l'espacement des caractères ;
- la définition de couleurs, symboles, etc. harmonisés ;
- la définition de principes harmonisés pour l'interface de commande (touches physiques ou sur écrans tactiles) : taille, symboles, temps de réaction, retour d'information au conducteur, etc. ;
- les dispositions générales (structure des dialogues, séquences, philosophie de la disposition, philosophie des couleurs), symboles, informations sonores, principes de saisie des données.
NOTE Si le présent document traite de la façon dont l'information peut être donnée pour l'exploitation et dans des situations dégradées, il ne définit pas les règles d'exploitation et les situations dégradées.
Le présent document ne requiert aucune exigence de sécurité relative aux informations affichées.
Le présent document spécifie des exigences minimales et n'interdit pas des solutions plus complexes.
Les exigences décrivant les fonctions utilisant l'afficheur ne relèvent pas du domaine d'application du présent document.
Železniške naprave - Voznikova kabina - 7. del: Načrtovanje prikazovalnikov za tramvajska vozila
General Information
Standards Content (Sample)

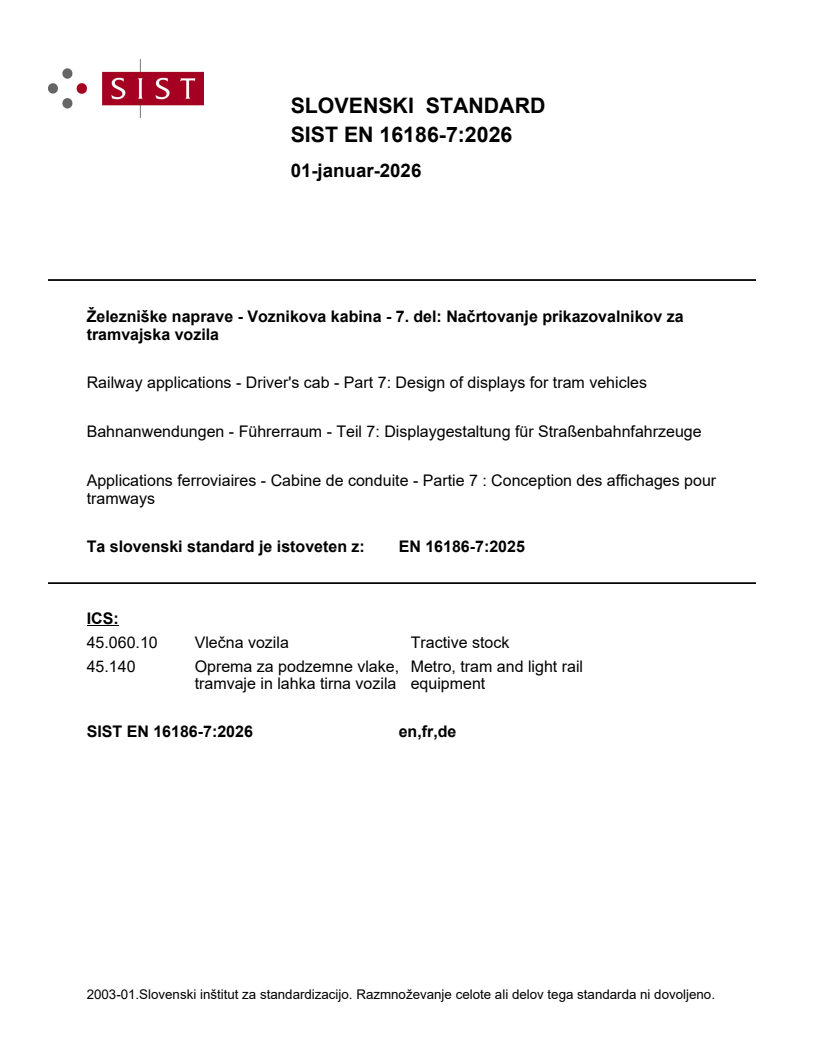

SLOVENSKI STANDARD
01-januar-2026
Železniške naprave - Voznikova kabina - 7. del: Načrtovanje prikazovalnikov za
tramvajska vozila
Railway applications - Driver's cab - Part 7: Design of displays for tram vehicles
Bahnanwendungen - Führerraum - Teil 7: Displaygestaltung für Straßenbahnfahrzeuge
Applications ferroviaires - Cabine de conduite - Partie 7 : Conception des affichages pour
tramways
Ta slovenski standard je istoveten z: EN 16186-7:2025
ICS:
45.060.10 Vlečna vozila Tractive stock
45.140 Oprema za podzemne vlake, Metro, tram and light rail
tramvaje in lahka tirna vozila equipment
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

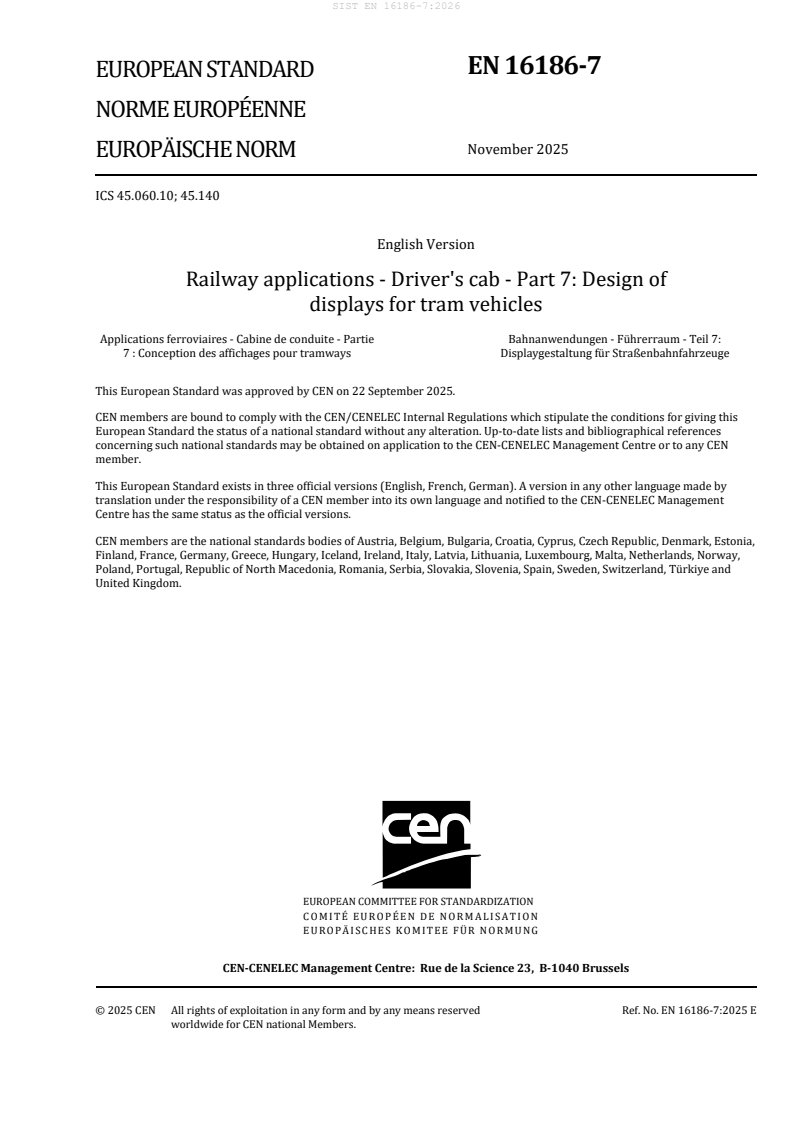

EN 16186-7
EUROPEAN STANDARD
NORME EUROPÉENNE
November 2025
EUROPÄISCHE NORM
ICS 45.060.10; 45.140
English Version
Railway applications - Driver's cab - Part 7: Design of
displays for tram vehicles
Applications ferroviaires - Cabine de conduite - Partie Bahnanwendungen - Führerraum - Teil 7:
7 : Conception des affichages pour tramways Displaygestaltung für Straßenbahnfahrzeuge
This European Standard was approved by CEN on 22 September 2025.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway,
Poland, Portugal, Republic of North Macedonia, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland, Türkiye and
United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Rue de la Science 23, B-1040 Brussels
© 2025 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN 16186-7:2025 E
worldwide for CEN national Members.
Contents Page
European foreword . 6
Introduction . 7
1 Scope . 8
2 Normative references . 8
3 Terms and definitions . 9
4 Abbreviations . 13
5 Requirements for display performance requirements and principles of presenting information 14
5.1 General guidelines . 14
5.1.1 Robustness . 14
5.1.2 Consistency of display application . 14
5.1.3 Design principles . 14
5.1.4 Principles for the provision of information . 14
5.1.5 Suppression of information . 15
5.2 Display performance requirements and principles of presenting information . 15
5.2.1 General . 15
5.2.2 Time to change screens . 16
5.2.3 Display response time . 16
5.2.4 Degradation of displays . 16
5.2.5 No reverse impact of a display failure . 16
5.2.6 Design of screen area. 16
5.2.7 Data consistency . 16
5.3 Principles for warnings . 16
5.3.1 Content of warnings . 16
5.3.2 Priority levels . 17
5.3.3 Warning design . 17
5.3.4 Numbers of visual warnings . 17
5.3.5 Principles for audible signals . 17
5.4 Information on languages . 18
5.4.1 Language selection . 18
5.4.2 Simultaneous language selection . 18
5.5 Tram-trains. 18
6 Requirements for the design of information . 18
6.1 General . 18
6.1.1 General design of displayed information . 18
6.1.2 Common user interface . 18
6.1.3 Prioritization of information . 18
6.1.4 Display of indicators . 18
6.1.5 Audible and/or visual warnings . 18
6.1.6 Use of information . 18
6.2 Screen organization and dimensions . 19
6.2.1 Organization of screen information . 19
6.2.2 Screen size . 19
6.2.3 Combination of screens . 19
6.2.4 Minimum resolution . 19
6.2.5 Headline height . 20
6.2.6 Headline text . 20
6.3 Luminance . 20
6.3.1 Range of luminance . 20
6.3.2 Adjustability of luminance . 20
6.3.3 Automatic adjustability of luminance . 20
6.3.4 Illumination of hard keys . 20
6.3.5 Flickering . 20
6.3.6 Uniformity of luminance and colours . 21
6.4 Colours. 22
6.4.1 Definition of colours . 22
6.4.2 Meaning of colours . 23
6.4.3 Colour ID 12 – 16. 23
6.4.4 Colour green . 23
6.4.5 Screen colours . 23
6.4.6 Background colour of status icons . 23
6.4.7 Background colour contrast . 24
6.4.8 Number of colours . 25
6.4.9 Combination of colours . 25
6.5 Symbols . 26
6.5.1 Use of symbols . 26
6.5.2 Field for symbols . 26
6.5.3 No use of symbols in texts . 26
6.5.4 Inverse status .
...
