SIST EN ISO 12354-1:2017
(Main)Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms (ISO 12354-1:2017)
Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms (ISO 12354-1:2017)
ISO 12354-1:2017 specifies calculation models designed to estimate the airborne sound insulation between adjacent rooms in buildings, primarily using measured data which characterize direct or indirect flanking transmission by the participating building elements, and theoretically-derived methods of sound propagation in structural elements.
A detailed model is described for calculation in frequency bands, in the frequency range 1/3 octave 100 Hz to 3 150 Hz in accordance with ISO 717‑1, possibly extended down to 1/3 octave 50 Hz if element data and junction data are available (see Annex I); the single number rating can be determined from the calculation results. A simplified model with a restricted field of application is deduced from this, calculating directly the single number rating, using the single number ratings of the elements; a method to determine uncertainty is proposed for the simplified model (see Annex K).
ISO 12354-1:2017 describes the principles of the calculation scheme, lists the relevant quantities and defines its applications and restrictions.
Bauakustik - Berechnung der akustischen Eigenschaften von Gebäuden aus den Bauteileigenschaften - Teil 1: Luftschalldämmung zwischen Räumen (ISO 12354-1:2017)
Acoustique du bâtiment - Calcul de la performance acoustique des bâtiments à partir de la performance des éléments - Partie 1: Isolement acoustique aux bruits aériens entre des locaux (ISO 12354-1:2017)
ISO 12354-1:2017 spécifie des modèles de calcul permettant de déterminer l'isolement acoustique aux bruits aériens entre des locaux adjacents, en utilisant principalement des données mesurées caractérisant la transmission directe ou latérale par les éléments de construction concernés ainsi que des méthodes théoriques d'évaluation de la propagation des sons dans les éléments structuraux.
Un modèle détaillé est décrit pour le calcul par bandes de fréquences, dans le domaine de fréquences compris entre 100 Hz et 3 150 Hz en tiers d'octave conformément à l'ISO 717‑1, éventuellement élargi jusqu'à un minimum de 50 Hz en tiers d'octave si les données relatives aux éléments et aux jonctions sont disponibles (voir l'Annexe I); l'indice unique peut être déterminé à partir des résultats des calculs. Un modèle simplifié en est déduit, qui calcule directement l'indice unique à partir des indices uniques des éléments sur un domaine d'application limité; une méthode de détermination de l'incertitude est proposée pour le modèle simplifié (voir l'Annexe K).
ISO 12354-1:2017 décrit les principes du calcul, liste les grandeurs significatives, et définit les applications et les limites de calcul.
Akustika v stavbah - Ocenjevanje akustičnih lastnosti stavb iz lastnosti sestavnih delov - 1. del: Izolirnost pred zvokom v zraku med prostori (ISO 12354-1:2017)
Ta osnutek evropskega standarda opisuje računske modele, oblikovane za oceno izolacije med sosednjimi prostori v stavbah pred zvokom v zraku, pri katerih se uporabljajo predvsem izmerjene vrednosti, značilne za neposredni ali posredni stranski prenos zvoka skozi gradbene elemente, ki so udeleženi pri prenosu zvoka, ter teoretično izpeljane metode širjenja zvoka v gradbenih elementih.
Opisan je podroben model za izračun v frekvenčnih pasovih, in sicer v frekvenčnem območju 1/3 oktave 100–3150 Hz v skladu s standardom EN ISO 717-1, po možnosti razširjenem navzdol do 1/3 oktave 50 Hz, če so na voljo podatki o elementih in spojih (glej dodatek I), pri čemer se iz rezultatov izračuna lahko določi enoštevilčna vrednost zvočne izolacije. Iz tega je izpeljan poenostavljeni model z omejenim področjem uporabe, pri katerem se ocena enoštevilčne vrednosti zvočne izolacije izračuna neposredno iz enoštevilčnih ocen za elemente; za poenostavljeni model je predlagana metoda za določevanje negotovosti (glej dodatek K).
Dokument opisuje osnove računskih shem, navaja relevantne veličine in določa njihovo uporabnost ter omejitve. Namenjen je akustičnim strokovnjakom in daje, upoštevajoč lokalne okoliščine, okvir za razvoj uporabnih dokumentov in orodij za druge uporabnike na področju izgradnje objektov.
V opisanih računskih modelih se uporablja najsplošnejši inženirski pristop z jasno navezavo na izmerljive veličine, ki določajo obnašanje gradbenih elementov. V tem dokumentu so opisane znane omejitve teh računskih modelov. Vendar naj se uporabniki zavedajo, da obstajajo tudi drugi računski modeli, vsak z lastno uporabnostjo in omejitvami.
Modeli temeljijo na izkušnjah z napovedovanjem v stanovanjskih stavbah. Uporabljajo se lahko tudi za druge vrste stavb, pri čemer pa mora biti zagotovljeno, da konstrukcijski sistemi in mere elementov niso bistveno drugačni od tistih v stanovanjskih stavbah.
Izdaja 2000 tega standarda je bila revidirana z več podrobnostmi glede uporabe v zvezi z lahkimi konstrukcijami (običajno lahki elementi z jeklenim ali lesenim okvirjem v nasprotju s težjimi zidarskimi ali betonskimi elementi). Ob objavi prve izdaje standarda je bilo treba vključiti preglednice s podatki; zdaj so na voljo bolj preskusni podatki, tako da so bile nekatere preglednice odstranjene.
General Information
Relations
Standards Content (Sample)
SLOVENSKI STANDARD
01-december-2017
1DGRPHãþD
SIST EN 12354-1:2001
$NXVWLNDYVWDYEDK2FHQMHYDQMHDNXVWLþQLKODVWQRVWLVWDYEL]ODVWQRVWLVHVWDYQLK
GHORYGHO ,]ROLUQRVWSUHG]YRNRPY]UDNXPHGSURVWRUL ,62
Building acoustics - Estimation of acoustic performance of buildings from the
performance of elements - Part 1: Airborne sound insulation between rooms (ISO 12354-
1:2017)
Bauakustik - Berechnung der akustischen Eigenschaften von Gebäuden aus den
Bauteileigenschaften - Teil 1: Luftschalldämmung zwischen Räumen (ISO 12354-1:2017)
Acoustique du bâtiment - Calcul de la performance acoustique des bâtiments à partir de
la performance des éléments - Partie 1: Isolement acoustique aux bruits aériens entre
des locaux (ISO 12354-1:2017)
Ta slovenski standard je istoveten z: EN ISO 12354-1:2017
ICS:
91.120.20 $NXVWLNDYVWDYEDK=YRþQD Acoustics in building. Sound
L]RODFLMD insulation
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
EN ISO 12354-1
EUROPEAN STANDARD
NORME EUROPÉENNE
August 2017
EUROPÄISCHE NORM
ICS 91.120.20 Supersedes EN 12354-1:2000
English Version
Building acoustics - Estimation of acoustic performance of
buildings from the performance of elements - Part 1:
Airborne sound insulation between rooms (ISO 12354-
1:2017)
Acoustique du bâtiment - Calcul de la performance Bauakustik - Berechnung der akustischen
acoustique des bâtiments à partir de la performance Eigenschaften von Gebäuden aus den
des éléments - Partie 1: Isolement acoustique aux Bauteileigenschaften - Teil 1: Luftschalldämmung
bruits aériens entre des locaux (ISO 12354-1:2017) zwischen Räumen (ISO 12354-1:2017)
This European Standard was approved by CEN on 23 April 2017.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this
European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references
concerning such national standards may be obtained on application to the CEN-CENELEC Management Centre or to any CEN
member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by
translation under the responsibility of a CEN member into its own language and notified to the CEN-CENELEC Management
Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Croatia, Cyprus, Czech Republic, Denmark, Estonia,
Finland, Former Yugoslav Republic of Macedonia, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION
EUROPÄISCHES KOMITEE FÜR NORMUNG
CEN-CENELEC Management Centre: Avenue Marnix 17, B-1000 Brussels
© 2017 CEN All rights of exploitation in any form and by any means reserved Ref. No. EN ISO 12354-1:2017 E
worldwide for CEN national Members.

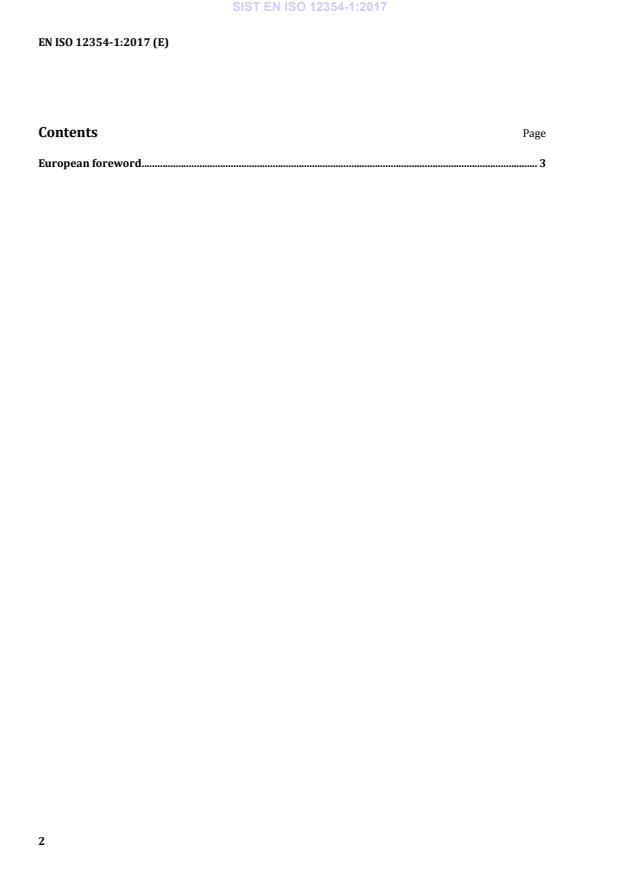

Contents Page
European foreword . 3
European foreword
This document (EN ISO 12354-1:2017) has been prepared by Technical Committee ISO/TC 43
“Acoustics” in collaboration with Technical Committee CEN/TC 126 “Acoustic properties of building
elements and of buildings” the secretariat of which is held by AFNOR.
This European Standard shall be given the status of a national standard, either by publication of an
identical text or by endorsement, at the latest by February 2018, and conflicting national standards
shall be withdrawn at the latest by February 2018.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. CEN shall not be held responsible for identifying any or all such patent rights.
This document supersedes EN 12354-1:2000.
According to the CEN-CENELEC Internal Regulations, the national standards organizations of the
following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria,
Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, Former Yugoslav Republic of Macedonia,
France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta,
Netherlands, Norway, Poland, Portugal, Romania, Serbia, Slovakia, Slovenia, Spain, Sweden, Switzerland,
Turkey and the United Kingdom.
Endorsement notice
The text of ISO 12354-1:2017 has been approved by CEN as EN ISO 12354-1:2017 without any
modification.
INTERNATIONAL ISO
STANDARD 12354-1
First edition
2017-07
Building acoustics — Estimation of
acoustic performance of buildings
from the performance of elements —
Part 1:
Airborne sound insulation between
rooms
Acoustique du bâtiment — Calcul de la performance acoustique des
bâtiments à partir de la performance des éléments —
Partie 1: Isolement acoustique aux bruits aériens entre des locaux
Reference number
ISO 12354-1:2017(E)
©
ISO 2017
ISO 12354-1:2017(E)
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
3.1 Quantities to express building performance . 2
3.2 Quantities to express element performance . 3
3.3 Other terms and quantities . 6
4 Calculation models . 7
4.1 General principles . 7
4.2 Detailed model for structure-borne transmission .10
4.2.1 Input data .10
4.2.2 Transfer of input data to in situ values . 11
4.2.3 Determination of direct and flanking transmission in situ .13
4.2.4 Limitations .14
4.3 Detailed model for airborne transmission .15
4.3.1 Determination from measured airborne direct transmission for small
technical elements .15
4.3.2 Determination from measured total indirect transmission .15
4.3.3 Determination from the performance of the separate elements of a system .15
4.4 Simplified model .15
4.4.1 General.15
4.4.2 Calculation procedure .15
4.4.3 Input data .18
4.4.4 Limitations .19
5 Accuracy .19
Annex A (normative) Symbols .20
Annex B (informative) Sound reduction index.25
Annex C (informative) Structural reverberation time: Type A elements .34
Annex D (informative) Sound reduction index improvement of additional layers .37
Annex E (informative) Vibration transmission over junctions: case of heavy buildings .42
Annex F (informative) Vibration transmission over junctions: case of lightweight buildings .51
Annex G (informative) Determination of normalized flanking level difference .59
Annex H (informative) Determination of indirect airborne transmission from performance
of system elements .62
Annex I (informative) Sound insulation in the low frequency range .64
Annex J (informative) Guidelines for practical use .66
Annex K (informative) Estimation of uncertainty .74
Annex L (informative) Calculation examples .77
Bibliography .92
ISO 12354-1:2017(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
This document was prepared by the European Committee for Standardization (CEN) Technical
Committee CEN/TC 126, Acoustic properties of building elements and of buildings, in collaboration with
ISO Technical Committee TC 43, Acoustics, SC 2, Building acoustics, in accordance with the agreement on
technical cooperation between ISO and CEN (Vienna Agreement).
This first edition cancels and replaces ISO 15712-1:2005, which has been technically revised.
A list of all the parts in the ISO 12354 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
Introduction
This document is part of a series specifying calculation models in building acoustics.
Although this document covers the main types of building construction it cannot as yet cover all
variations in the construction of buildings. It sets out an approach for gaining experience for future
improvements and developments.
The accuracy of this document can only be specified in detail after widespread comparisons with field
data, which can only be gathered over a period of time after establishing the prediction model. To help
the user in the meantime, indications of the accuracy have been given, based on earlier comparisons
with comparable prediction models and an estimation procedure has been presented in Annex K. It is
the responsibility of the user (i.e. a person, an organization, the authorities) to address the consequences
of the accuracy, inherent for all measurement and prediction methods, by specifying requirements for
the input data and/or applying a safety margin to the results or applying some other correction.
This document is intended for acoustical experts and provides the framework for the development of
application documents and tools for other users in the field of building construction, taking into account
local circumstances.
The calculation models described use the most general approach for engineering purposes, with a clear
link to measurable quantities that specify the performance of building elements. The known limitations
of these calculation models are described in this document. Other calculation models also exist, each
with their own applicability and restrictions.
The models are based on experience with predictions for dwellings; they could also be used for other
types of buildings provided the construction systems and dimensions of elements are not too different
from those in dwellings.
The document also provides details for application to lightweight constructions (typically steel or wood
framed lightweight elements as opposed to heavier masonry or concrete elements).
INTERNATIONAL STANDARD ISO 12354-1:2017(E)
Building acoustics — Estimation of acoustic performance
of buildings from the performance of elements —
Part 1:
Airborne sound insulation between rooms
1 Scope
This document specifies calculation models designed to estimate the airborne sound insulation between
adjacent rooms in buildings, primarily using measured data which characterize direct or indirect
flanking transmission by the participating building elements, and theoretically-derived methods of
sound propagation in structural elements.
A detailed model is described for calculation in frequency bands, in the frequency range 1/3 octave
100 Hz to 3 150 Hz in accordance with ISO 717-1, possibly extended down to 1/3 octave 50 Hz if element
data and junction data are available (see Annex I); the single number rating can be determined from
the calculation results. A simplified model with a restricted field of application is deduced from this,
calculating directly the single number rating, using the single number ratings of the elements; a method
to determine uncertainty is proposed for the simplified model (see Annex K).
This document describes the principles of the calculation scheme, lists the relevant quantities and
defines its applications and restrictions.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 717-1, Acoustics — Rating of sound insulation in buildings and of building elements — Part 1: Airborne
sound insulation
ISO 10140 (all parts), Acoustics — Laboratory measurement of sound insulation of building elements
ISO 10848-1, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 1: Frame document
ISO 10848-2, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 2: Application to light elements when the junction has a small
influence
ISO 10848-3, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 3: Application to light elements when the junction has a substantial
influence
ISO 10848-4, Acoustics — Laboratory measurement of the flanking transmission of airborne and impact
sound between adjoining rooms — Part 4: Application to junctions with at least one heavy element
ISO 15186-3, Acoustics — Measurement of sound insulation in buildings and of building elements using
sound intensity — Part 3: Laboratory measurements at low frequencies
ISO 12354-1:2017(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions, and the symbols and units
listed in Annex A, apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1 Quantities to express building performance
NOTE The sound insulation between rooms in accordance with ISO 16283-1 can be expressed in terms
of several related quantities. These quantities are determined in frequency bands (one-third-octave bands or
octave bands) from which the single number rating for the building performance can be obtained in accordance
with ISO 717-1, for instance R′ D or (D + C).
w, nT,w nT,w
3.1.1
apparent sound reduction index
R′
minus 10 times the common logarithm of the ratio of the total sound power W transmitted into the
tot
receiving room to the sound power W which is incident on a separating element, evaluated from
′ ′
R =−10lgτ dB
Note 1 to entry: This ratio is denoted by τ′, where
τ′ = WW/
tot 1
Note 2 to entry: In general, the total sound power transmitted into the receiving room consists of the power
radiated by the separating element, the flanking elements and other components.
The index R′ is normally determined from measurements according to
S
s
′
RL=− L +l10 gd B
A
where
L is the average sound pressure level in the source room, in decibels;
L is the average sound pressure level in the receiving room, in decibels;
A is the equivalent sound absorption area in the receiving room, in square metres;
S is the area of the separating element, in square metres.
s
3.1.2
standardized level difference
D
nT
difference in the space and time average sound pressure levels produced in two rooms by one or more
sound sources in one of them, corresponding to a reference value of the reverberation time in the
receiving room, which is evaluated from
T
DL=l−+L 10 gd B
nT 12
T
o
where
2 © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
T is the reverberation time in the receiving room, in seconds;
T is the reference reverberation time; for dwellings given as 0,5 s.
o
3.1.3
normalized level difference
D
n
difference in the space and time average sound pressure levels produced in two rooms by one or more
sound sources in one of them, corresponding to the reference equivalent sound absorption area in the
receiving room, which is evaluated from
A
DL=−L − 10lg dB
n 12
A
o
where A is the reference absorption area given as 10 m .
o
3.2 Quantities to express element performance
NOTE 1 The quantities expressing the performance of the elements are used as part of the input data to
estimate building performance. These quantities are determined in one-third-octave bands and can also be
expressed in octave bands. In relevant cases a single number rating for the element performance can be obtained,
in accordance with ISO 717-1, for instance R (C; C ).
w tr
NOTE 2 For the calculations, additional information on the element can be necessary; for example, mass per
unit area m′ in kg/m , type of element, material, type of junction, etc.
3.2.1
sound reduction index
R
ten times the common logarithm of the ratio of the sound power W incident on a test specimen to the
sound power W transmitted through the specimen, which is evaluated from
W
R = 10 lg dB
W
2
Note 1 to entry: This quantity shall be determined in accordance with ISO 10140 (all parts) or ISO 15186-3 (use
of acoustical intensity).
3.2.2
sound reduction improvement index
ΔR
difference in sound reduction index between a basic structural element with an additional layer (e.g. a
resilient wall skin, a suspended ceiling, a floating floor) and the basic structural element without this layer
Note 1 to entry: This quantity shall be determined in accordance with ISO 10140-1:2016, Annex G.
3.2.3
element normalized level difference
D
n,e
difference in the space and time average sound pressure level produced in two rooms by a source in
one room, where sound transmission is only due to a small technical element (e.g. transfer air devices,
electrical cable ducts, transit sealing systems), which is evaluated from
A
DL=−L − 10lg dB
n,e 12
A
o
ISO 12354-1:2017(E)
where A is the equivalent sound absorption area in the receiving room, in square metres.
Note 1 to entry: D is normalized to the reference equivalent sound absorption area (A ) in the receiving room;
n,e o
A = 10 m
o
Note 2 to entry: This quantity shall be determined in accordance with ISO 10140-1:2016, Annex E.
3.2.4
normalized level difference for indirect airborne transmission
D
n,s
difference in the space and time average sound pressure level produced in two rooms by a source in one
of them, which is evaluated from
A
DL= −L − 10 lg dB
n,s 12
A
o
Note 1 to entry: Transmission is only considered to occur through a specified path between the rooms (e.g.
ventilation systems, corridors). D is normalized to the reference equivalent sound absorption area (A ) in the
n,s o
receiving room; A = 10 m .
o
Note 2 to entry: The subscript s indicates the type of transmission system considered.
Note 3 to entry: This quantity shall be determined with a measurement method which is comparable to
ISO 10140-1:2016, Annex G.
3.2.5
flanking normalized level difference
D
n,f
difference in the space and time average sound pressure level produced in two rooms by a source in one
of them, which is evaluated from
A
DL= −L − 10 lg dB
n,f 12
A
o
Note 1 to entry: Transmission is only considered to occur through a specified flanking path between the rooms
(e.g. suspended ceiling, access floor, façade). D is normalized to the reference equivalent sound absorption area
n,f
(A ) in the receiving room; A = 10 m .
o o
Note 2 to entry: This quantity shall be determined in accordance with ISO 10848-1, ISO 10848-2 and ISO 10848-3.
Note 3 to entry: For clarity, the term D is used when only one flanking path determines the sound transmission
n,f
(such as with suspended ceiling) and the term D is used when only one specified transmission path ij out
n,f,ij
of several paths is considered (such as structure-borne transmission on junctions of three or four connected
elements).
3.2.6
vibration reduction index
K
ij
quantity related to the vibrational power transmission over a junction between structural elements,
normalized in order to make it an invariant quantity, which is determined by normalizing the direction-
averaged velocity level difference over the junction, to the junction length and the equivalent sound
absorption length, if relevant, of both elements in accordance with
DD+ l
v,ij v,ji ij
K = +10lg dB
ij
aa
ij
where
4 © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
D is the velocity level difference between element i and j, when element i is excited, in decibels;
v,ij
D is the velocity level difference between element j and i, when element j is excited, in decibels;
v,ji
l is the common length of the junction between element i and j, in metres;
ij
a is the equivalent absorption length of element i, in metres;
i
a is the equivalent absorption length of element j, in metres.
j
Note 1 to entry: The equivalent absorption length is given by
22, π S
f
ref
a =
cT f
os
where
T is the structural reverberation time of the element i or j, in seconds;
s
S is the area of element i or j, in square metres;
f is the centre band frequency, in Hertz
f is the reference frequency; f = 1 000 Hz;
ref ref
c is the speed of sound in air, in metres per second.
o
Note 2 to entry: The equivalent absorption length is the length of a fictional totally-absorbing edge of an element
if its critical frequency is assumed to be 1 000 Hz, giving the same loss as the total losses of the element in a given
situation.
Note 3 to entry: The quantity K shall be determined in accordance with ISO 10848-1 and ISO 10848-4.
ij
3.2.7
normalized direction-averaged vibration level difference
D
v,ij,n
difference in velocity level between elements i and j, averaged over the excitation from i and excitation
from j, and normalized to the junction length and the measurement areas on both elements in
accordance with
DD+ ll
v,ij v,ji ij 0
D = + 10 lg dB
v,ij,n
SS
m,im,j
where
D is the velocity level difference between element i and j, when element i is excited, in decibels;
v,ij
D is the velocity level difference between element j and i, when element j is excited, in decibels;
v,ji
l is the common length of the junction between element i and j, in metres;
ij
S is area of element i over which the velocity is averaged, in square metres;
m,i
S is area of element j over which the velocity is averaged, in square metres;
m,j
l is the reference length, in metres; l = 1 m.
o o
Note 1 to entry: The quantity D shall be determined in accordance with ISO 10848-1 and ISO 10848-4.
v,ij,n
ISO 12354-1:2017(E)
Note 2 to entry: In case of lightweight, often highly-damped junction elements, the use of K (3.2.6) is no longer
ij
[30]
valid (non-uniform vibration field); however, the notion of vibration level difference is still appropriate and
this quantity can be normalized as defined in 3.2.7.
3.2.8
direction-averaged junction velocity level difference
D
v,ij
average of the junction velocity level difference from element i to j and element j to I, evaluated from
DD+
v,ij v,ji
D = dB
v,ij
3.2.9
flanking sound reduction index
R
ij
minus 10 times the common logarithm of the flanking transmission factor τ , which is evaluated from
ij
R =− 10lgτ dB
()
ij ij
where
τ = WW/
ij ij 1
and where
τ is the ratio of the sound power W radiated from a flanking element j in the receiving room due
ij ij
to incident sound on element i in the source room to the sound power W ;
W is the incident sound power on a reference area in the source room.
Note 1 to entry: The area of the separating element is chosen as the reference area.
Note 2 to entry: The area of the separating element is chosen as the reference since then the contribution of each
transmission path to the total transmission is directly indicated, which is not the case with other choices.
3.3 Other terms and quantities
3.3.1
airborne direct transmission
transmission due only to sound incident on a separating element that is then directly radiated by the
element or transmitted through parts of it (airborne) such as slits, air moving devices or louvres
3.3.2
indirect transmission
transmission of sound from a source room to a receiving room, through transmission paths other than
the direct transmission path
Note 1 to entry: It can be divided into airborne transmission and flanking transmission.
3.3.3
indirect airborne transmission
indirect transmission of sound energy via an airborne transmission path, e.g. ventilation systems,
corridors, double facades
6 © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
3.3.4
flanking transmission
indirect structure-borne transmission
transmission of sound energy from an excited element in the source room to a receiving room via
structural (vibrational) paths in the building construction, e.g. walls, floors, ceilings
Note 1 to entry: In cases of cavity walls and suspended ceilings airborne transmission can contribute to or even
dominate the transmission.
3.3.5
Type A element
element with a structural reverberation time that is primarily determined by the connected elements
(up to at least the 1 000 Hz one-third-octave band), and a decrease in vibration level of less than 6 dB
across the element in the direction perpendicular to the junction line (up to at least the 1000 Hz one-
third-octave band)
Note 1 to entry: Examples include cast in situ concrete, solid wood (including cross laminated timber panels),
glass, plastic, metal, bricks/blocks/slabs with a finish/topping (e.g. plaster, parge coat, screed, concrete) that
mechanically connects them together.
Note 2 to entry: An element may only be defined as Type A over part, or parts of the frequency range. For example,
some masonry walls can be Type A elements in the low- and mid-frequency ranges and a Type B element in the
high-frequency range.
3.3.6
Type B element
any element that is not a Type A element
Note 1 to entry: Examples typically include plasterboard/timber cladding on timber or metal frames.
Note 2 to entry: An element may only be defined as Type B over part or parts of the frequency range. For example,
some masonry walls can be Type A elements in the low- and mid-frequency ranges and a Type B element in the
high-frequency range.
4 Calculation models
4.1 General principles
The sound power in the receiving room is due to sound radiated by the separating structural elements
and the flanking structural elements in that room and by the relevant direct and indirect airborne
sound transmission. The total transmission factor can be divided into transmission factors, related to
each element in the receiving room and the elements and systems involved in the direct and indirect
airborne transmission, as shown by Formula (1):
R′ =− 10lgτ′ dB (1)
()
where
n m k
′
ττ=+ ττ++ τ
∑∑∑
df es
f=l e=l s=l
and where the indices d, f, e and s refer to the different contributions to the sound transmission
illustrated in Figure 1,
and where
ISO 12354-1:2017(E)
τ′ is the sound power ratio of total radiated sound power in the receiving room relative to
incident sound power on the common part of the separating element;
τ is the sound power ratio of radiated sound power by the common part of the separating
d
element relative to incident sound power on the common part of the separating element. It
includes the paths Dd and Fd shown in Figure 2;
τ is the sound power ratio of radiated sound power by a flanking element f in the receiving room
f
relative to incident sound power on the common part of the separating element. It includes
paths Ff and Df shown in Figure 2;
τ is the sound power ratio of radiated sound power in the receiving room by an element in the
e
separating element due to direct airborne transmission of incident sound on this element,
relative to incident sound power on the common part of the separating element;
τ is the sound power ratio of radiated sound power in the receiving room by a system s due to
s
indirect airborne transmission of incident sound on this transmission system, relative to
incident sound power on the common part of the separating element;
n is the number of flanking elements; normally n = 4, but it can be smaller or larger;
m is the number of elements with direct airborne transmission;
k is the number of systems with indirect airborne transmission.
Key
d radiated directly from the separating element
f and f radiated from flanking elements
1 2
e radiated from components mounted in the separating element
s indirect transmission
Figure 1 — Illustration of the different contributions to the total sound transmission to a room
The sound radiated by a structural element can be considered to be the sum of structure-borne sound
transmission through several paths. Each path can be identified by the element i on which the sound is
incident in the source room and the radiating element j in the receiving room. The paths for a flanking
element and the separating element are shown in Figure 2, where in the source room the elements i are
designated by F for the flanking element and D for the separating element and in the receiving room the
elements j are designated by f for a flanking element and d for the separating element.
8 © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
Key
Dd direct direct path
Df direct flanking path
Fd flanking direct path
Ff flanking flanking path
Figure 2 — Definition of sound transmission paths ij between two rooms
The main assumptions with this approach are that the transmission paths described can be
considered to be independent and that the sound and vibrational fields behave statistically. Within
these restrictions this approach is quite general, in principle allowing for various types of structural
elements, i.e. monolithic elements, cavity walls, lightweight double leaf walls, and different positioning
of the two rooms. However, the available possibilities to describe the transmission by each path impose
restrictions in this respect. The model presented is therefore restricted to adjacent rooms, while the
type of elements is mainly restricted by the available information on the vibration reduction index, the
normalized direction-averaged vibration level difference or the normalized flanking level difference.
Some indications are given in Annex J for the application to other double elements such as cavity walls.
The transmission factor for the separating element consists of contributions from the airborne direct
transmission and n flanking transmission paths, as shown by Formula (2):
n
ττ=+ τ (2)
∑
dDdFd
F=1
The transmission factor for each of the flanking elements f in the receiving room consists of
contributions from two flanking transmission paths, as shown by Formula (3):
ττ=+τ (3)
fDfFf
The transmission factors for these structure-borne transmission paths are related to the sound
reduction index for direct transmission R and the flanking sound reduction index R as shown by
Dd ij
Formula (4):
-R
/10
Dd
τ = 10
Dd
(4)
-/R 10
ij
τ = 10
ij
ISO 12354-1:2017(E)
The transmission factors for the direct and indirect airborne transmission are related to the element
normalized level difference D and the normalized level difference for indirect airborne transmission
n,e
D as shown by Formula (5):
n,s
A
−D /10
o
n,e
τ = 10
e
S
s
(5)
A
−D /10
o
n,s
τ = 10
s
S
s
where
S is the area of the separating element, in square metres;
s
A is the reference equivalent sound absorption area, in square metres.
o
In order to calculate a single number rating for the building performance in accordance with ISO 717-1,
the calculation shall be carried out for octave bands from 125 Hz to 2 000 Hz or for one-third-octave
bands from 100 Hz to 3 150 Hz.
NOTE The calculations can be extended to higher or lower frequencies if element data and junction data are
available for these frequencies. However, especially for the lower frequencies, no information is available at this
time on the accuracy of calculations for these extended frequency regions; see Annex I.
The detailed model deals with both direct and flanking transmission as well as direct and indirect
airborne transmission. Since these transmission paths can be considered as independent they are
treated separately. The calculation of the direct and flanking transmission is described in 4.2. The
direct and indirect airborne transmission is described in 4.3.
The simplified model calculates the building performance as a single number rating, based on the single
number ratings of the performance of the elements involved. The simplified model is described in 4.4.
In this document the apparent sound reduction index R′ is chosen as the prime quantity to be estimated.
The level differences are related to the apparent sound reduction index as shown by Formulae (6) and (7):
A 10
o
DR= ′+ 10lg =R′+ 10lg dB (6)
n
S S
ss
CV
0,32V
sab
′ ′
DR= + 10lg =R + 10lg dB (7)
nT
TS S
os s
where
C is the Sabine constant, in seconds per metre with C = 0,16 s/m.
sab sab
V is the volume of the receiving room, in cubic metres.
A calculation example is given in Annex L.
4.2 Detailed model for structure-borne transmission
4.2.1 Input data
The transmission for each of the paths can be determined from the following:
— sound reduction index of separating element: R ;
s
— sound reduction index for element i in source room: R ;
i
10 © ISO 2017 – All rights reserved
ISO 12354-1:2017(E)
— sound reduction index for element j in receiving room: R ;
j
— sound reduction index improvement by additional layers added to the separating element in the
source room and/or in the receiving room: ΔR , ΔR ;
D d
— sound reduction index improvement by additional layers added to the element i in the source room
and/or element j in the receiving room: ΔR , ΔR ;
i j
— structural reverberation time for an element in the laboratory: T ;
s,lab
— vibration reduction index for each transmission path from element i to element j: K ;
ij
— normalized direction-averaged velocity level difference between element i to element j: D
v,ij,n
— flanking normalized level difference D ;
n,f
NOTE 1 Normally this concerns only transmission path Ff for a given flanking element, but the quantity could
also be applied to other transmission paths like Fd or Df.
— area of separating element: S ;
s
— area of element i in source room: S ;
i
— area of element j in receiving room: S ;
j
— common coupling length between element i and element j as measured from surface to surface: l .
ij
NOTE 2 If D or D is calculated, the area of the separating element serves as an arbitrary reference and could
nT n
be taken as 10 m throughout the calculations.
Information on sound reduction index is given in Annex B.
Information on structural reverberation time for homogeneous elements is given in Annex C.
Information on sound reduction index improvement and flanking sound reduction index improvement
is given in Annex D.
Information on vibration reduction index and on flanking normalized level difference for common
junctions is given in Annex E.
The acoustic data on the elements involved should be taken primarily from standardized laboratory
measurements. However, they may also be deduced in other ways: using theoretical calculations,
empirical estimations or field measurements. Further information is given in Annexes B to E. The
sources of data used shall be clearly stated.
For each flanking transmission path, the sound reduction index R of the involved elements (including
the separating element) should relate to the resonant transmission only. If laboratory measurement
results are used as input data, this is therefore correct above the critical frequency; a correction shall
be applied below that frequency, see Annex B. If the values of the sound reduction index are based on
calculations from material properties, it is best to consider only resonant transmission over the whole
frequency range of interest.
Fo
...
ba
SLOVENSKI SIST EN ISO 12354-1
STANDARD
december 2017
Akustika v stavbah – Ocenjevanje akustičnih lastnosti stavb iz lastnosti
sestavnih delov – 1. del: Izolirnost pred zvokom v zraku med prostori
(ISO 12354-1:2017)
Building acoustic – Estimation of acoustic performance of buildings from the
performance of elements – Part 1: Airborne sound insulation between rooms
(ISO 12354-1:2017)
Bauakustik – Berechnung der akustischen Eigenschaften von Gebäuden aus den
Bauteileigenschaften – Teil 1: Luftschalldämmung zwischen Räumen
(ISO 12354-1:2017)
Acoustique du bâtiment – Calcul de la performance acoustique des bâtiments à
partir de la performance des éléments – Partie 1: Isolement acoustique aux bruits
aériens entre des locaux (ISO 12354-1:2017)
Referenčna oznaka
ICS 91.120.20 SIST EN ISO 12354-1:2017(sl)
Nadaljevanje na straneh II in III ter od 1 do 93
© 2020-10. Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
SIST EN ISO 12354-1 : 2017

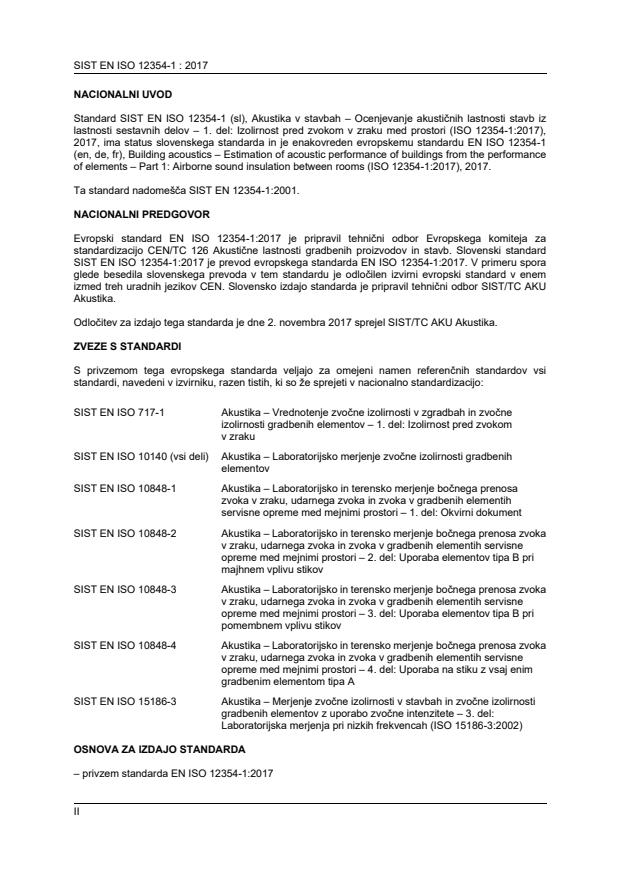

NACIONALNI UVOD
Standard SIST EN ISO 12354-1 (sl), Akustika v stavbah – Ocenjevanje akustičnih lastnosti stavb iz
lastnosti sestavnih delov – 1. del: Izolirnost pred zvokom v zraku med prostori (ISO 12354-1:2017),
2017, ima status slovenskega standarda in je enakovreden evropskemu standardu EN ISO 12354-1
(en, de, fr), Building acoustics – Estimation of acoustic performance of buildings from the performance
of elements – Part 1: Airborne sound insulation between rooms (ISO 12354-1:2017), 2017.
Ta standard nadomešča SIST EN 12354-1:2001.
NACIONALNI PREDGOVOR
Evropski standard EN ISO 12354-1:2017 je pripravil tehnični odbor Evropskega komiteja za
standardizacijo CEN/TC 126 Akustične lastnosti gradbenih proizvodov in stavb. Slovenski standard
glede besedila slovenskega prevoda v tem standardu je odločilen izvirni evropski standard v enem
izmed treh uradnih jezikov CEN. Slovensko izdajo standarda je pripravil tehnični odbor SIST/TC AKU
Akustika.
Odločitev za izdajo tega standarda je dne 2. novembra 2017 sprejel SIST/TC AKU Akustika.
ZVEZE S STANDARDI
S privzemom tega evropskega standarda veljajo za omejeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:
SIST EN ISO 717-1 Akustika – Vrednotenje zvočne izolirnosti v zgradbah in zvočne
izolirnosti gradbenih elementov – 1. del: Izolirnost pred zvokom
v zraku
SIST EN ISO 10140 (vsi deli) Akustika – Laboratorijsko merjenje zvočne izolirnosti gradbenih
elementov
SIST EN ISO 10848-1 Akustika – Laboratorijsko in terensko merjenje bočnega prenosa
zvoka v zraku, udarnega zvoka in zvoka v gradbenih elementih
servisne opreme med mejnimi prostori – 1. del: Okvirni dokument
SIST EN ISO 10848-2 Akustika – Laboratorijsko in terensko merjenje bočnega prenosa zvoka
v zraku, udarnega zvoka in zvoka v gradbenih elementih servisne
opreme med mejnimi prostori – 2. del: Uporaba elementov tipa B pri
majhnem vplivu stikov
SIST EN ISO 10848-3 Akustika – Laboratorijsko in terensko merjenje bočnega prenosa zvoka
v zraku, udarnega zvoka in zvoka v gradbenih elementih servisne
opreme med mejnimi prostori – 3. del: Uporaba elementov tipa B pri
pomembnem vplivu stikov
SIST EN ISO 10848-4 Akustika – Laboratorijsko in terensko merjenje bočnega prenosa zvoka
v zraku, udarnega zvoka in zvoka v gradbenih elementih servisne
opreme med mejnimi prostori – 4. del: Uporaba na stiku z vsaj enim
gradbenim elementom tipa A
SIST EN ISO 15186-3 Akustika – Merjenje zvočne izolirnosti v stavbah in zvočne izolirnosti
gradbenih elementov z uporabo zvočne intenzitete – 3. del:
Laboratorijska merjenja pri nizkih frekvencah (ISO 15186-3:2002)
OSNOVA ZA IZDAJO STANDARDA
– privzem standarda EN ISO 12354-1:2017
II
SIST EN ISO 12354-1 : 2017
PREDHODNA IZDAJA
– standard SIST EN 12354-1:2001
OPOMBE
– Povsod, kjer se v besedilu standarda uporablja izraz “evropski standard”, v SIST EN ISO
12354-1:2017 to pomeni “slovenski standard”.
– Uvod in nacionalni predgovor nista sestavni del standarda.
– Ta nacionalni dokument je istoveten EN ISO 12354-1:2017 in je objavljen z dovoljenjem
Upravni center
CEN
Avenue Marnix 17
B-1000 Bruselj
This national document is identical with EN ISO 12354-1:2017 and is published with the permission of
CEN
Management Centre
Avenue Marnix 17
B-1000 Brussels
III

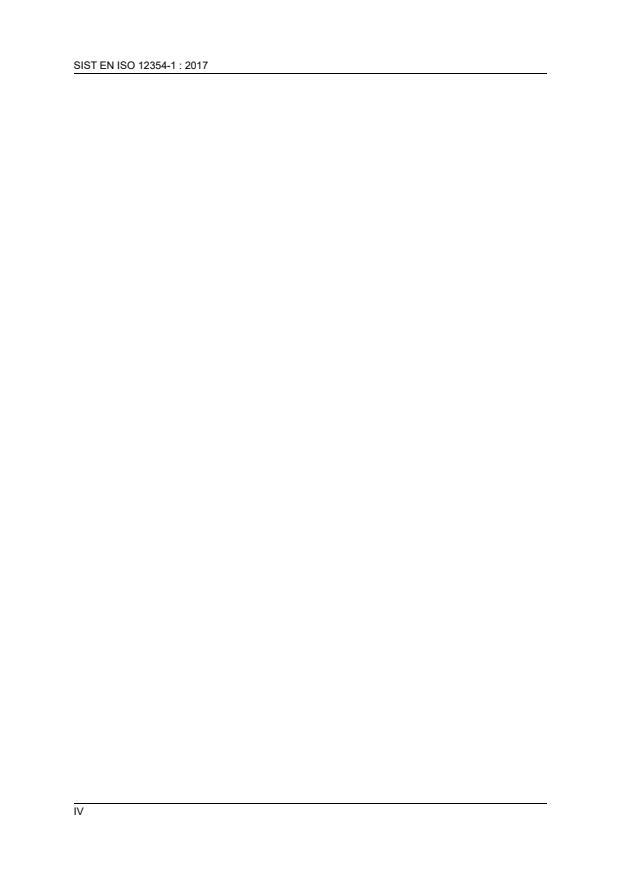

SIST EN ISO 12354-1 : 2017
IV
EVROPSKI STANDARD EN ISO 12354-1
EUROPEAN STANDARD
NORME EUROPÉENNE
avgust 2017
EUROPÄISCHE NORM
ICS 91.120.20 Nadomešča EN 12354-1:2000
Slovenska izdaja
Akustika v stavbah – Ocenjevanje akustičnih lastnosti stavb iz
lastnosti sestavnih delov – 1. del: Izolirnost pred zvokom v zraku
med prostori (ISO 123541:2017)
Building acoustics – Estimation of Acoustique du bâtiment – Calcul Bauakustik – Berechnung der
acoustic performance of buildings de la performance acoustique des akustischen Eigenschaften von
from the performance of elements bâtiments à partir de la Gebäuden aus den
– Part 1: Airborne sound insulation performance des éléments – Bauteileigenschaften –
between rooms Partie 1: Isolement acoustique aux Teil 1: Luftschalldämmung
(ISO 12354-1:2017) bruits aériens entre des locaux zwischen Räumen
(ISO 12354-1:2017) (ISO 12354-1:2017)
Ta evropski standard je CEN sprejel 23. aprila 2017.
Člani CEN morajo izpolnjevati notranje predpise CEN/CENELEC, ki določajo pogoje, pod katerimi
dobi ta evropski standard status nacionalnega standarda brez kakršnihkoli sprememb. Sezname
najnovejših izdaj teh nacionalnih standardov in njihove bibliografske podatke je mogoče na zahtevo
dobiti pri Upravnem centru CEN-CENELEC ali pri članih CEN.
Ta evropski standard obstaja v treh uradnih izdajah (angleški, francoski in nemški). Izdaje v drugih
jezikih, ki jih člani CEN na lastno odgovornost prevedejo in izdajo ter prijavijo pri Upravnem centru
CEN-CENELEC, veljajo kot uradne izdaje.
Člani CEN so nacionalni organi za standarde Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve,
Luksemburga, Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije,
Nizozemske, Norveške, Poljske, Portugalske, Romunije, Slovaške, Slovenije, Srbije, Španije,
Švedske, Švice, Turčije in Združenega kraljestva.
CEN
Evropski komite za standardizacijo
European committee for standardization
Comité européen de normalisation
Europäisches komitee für normung
Upravni center CEN-CENELEC: Avenue Marnix 17, B-1000 Bruselj
© 2017 CEN Lastnice avtorskih pravic so vse Ref. oz. EN ISO 12354-1:2017 E
države članice CEN
SIST EN ISO 12354-1 : 2017
VSEBINA Stran
Evropski predgovor . 3
Predgovor . 4
Uvod . 5
1 Področje uporabe . 6
2 Zveza s standardi . 6
3 Izrazi in definicije . 6
3.1 Veličine, ki opisujejo lastnosti stavb . 7
3.2 Veličine, ki opisujejo lastnosti elementov . 8
3.3 Drugi izrazi in veličine . 11
4 Računski modeli . 12
4.1 Splošna načela . 12
4.2 Podrobni model prenosa po konstrukcijah . 15
4.2.1 Vhodni podatki . 15
4.2.2 Pretvorba vhodnih podatkov v vrednosti v stavbi . 16
4.2.3 Določitev direktnega in stranskega prenosa v stavbi . 18
4.2.4 Omejitve . 19
4.3 Podrobni model prenosa zvoka v zraku . 19
4.3.1 Določitev iz izmerjenega direktnega prenosa zvoka v zraku za majhne tehnične elemente . 19
4.3.2 Določitev iz izmerjenega skupnega indirektnega prenosa . 19
4.3.3 Določitev iz lastnosti ločilnih elementov sistema . 19
4.4 Poenostavljeni model . 19
4.4.1 Splošno . 19
4.4.2 Postopek izračuna . 20
4.4.3 Vhodni podatki . 22
4.4.4 Omejitve . 23
5 Natančnost . 23
Dodatek A (normativni): Simboli . 24
Dodatek B (informativni): Zvočna izolirnost . 30
Dodatek C (informativni): Strukturni odmevni čas: elementi tipa A . 39
Dodatek D (informativni): Izboljšanje zvočne izolirnosti zaradi dodatnih slojev . 42
Dodatek E (informativni): Prenos vibracij prek spojev: težke stavbe . 47
Dodatek F (informativni): Prenos vibracij prek spojev: lahke stavbe . 55
Dodatek G (informativni): Določanje normirane razlike zvočnih ravni pri stranskem prenosu zvoka . 61
Dodatek H (informativni): Določanje indirektnega prenosa v obliki zvoka v zraku iz lastnosti
elementov sistema . 63
Dodatek I (informativni): Izolirnost pred zvokom v nizkofrekvenčnem območju . 64
Dodatek J (informativni): Smernice za praktično uporabo . 66
Dodatek K (informativni): Ocena negotovosti . 73
Dodatek L (informativni): Primeri izračuna . 76
Literatura. 91
SIST EN ISO 12354-1 : 2017
Evropski predgovor
Ta dokument (EN ISO 12354-1:2017) je pripravil tehnični odbor ISO/TC 43 "Akustika" v sodelovanju s
tehničnim odborom CEN/TC 126 "Akustične lastnosti gradbenih proizvodov in stavb", katerega
sekretariat vodi AFNOR.
Ta evropski standard mora dobiti status nacionalnega standarda bodisi z objavo istovetnega besedila
ali z razglasitvijo najpozneje februarja 2018, nasprotujoče nacionalne standarde pa je treba razveljaviti
najpozneje februarja 2018.
Opozoriti je treba na možnost, da so lahko nekateri elementi tega standarda predmet patentnih pravic.
CEN ni odgovoren za ugotavljanje posameznih ali vseh takih patentnih pravic.
Ta dokument nadomešča EN 12354-1:2000.
Po določilih notranjih predpisov CEN/CENELEC so ta evropski standard dolžne privzeti nacionalne
organizacije za standarde naslednjih držav: Avstrije, Belgije, Bolgarije, Cipra, Češke republike, Danske,
Estonije, Finske, Francije, Grčije, Hrvaške, Irske, Islandije, Italije, Latvije, Litve, Luksemburga,
Madžarske, Malte, Nekdanje jugoslovanske republike Makedonije, Nemčije, Nizozemske, Norveške,
Poljske, Portugalske, Romunije, Srbije, Slovaške, Slovenije, Španije, Švedske, Švice, Turčije in
Združenega kraljestva.
Razglasitvena objava
Besedilo standarda ISO 12354-1:2017 je CEN odobril kot standard EN ISO 12354-1:2017 brez kakršnih
koli sprememb.
SIST EN ISO 12354-1 : 2017
Predgovor
ISO (Mednarodna organizacija za standardizacijo) je svetovna zveza nacionalnih organov za standarde
(članov ISO). Mednarodne standarde ponavadi pripravljajo tehnični odbori ISO. Vsak član, ki želi
delovati na določenem področju, za katero je bil ustanovljen tehnični odbor, ima pravico biti zastopan v
tem odboru. Pri delu sodelujejo tudi mednarodne vladne in nevladne organizacije, povezane z ISO. V
vseh zadevah, ki so povezane s standardizacijo na področju elektrotehnike, ISO tesno sodeluje z
Mednarodno elektrotehniško komisijo (IEC).
Postopki, uporabljeni pri pripravi tega dokumenta, in predvideni postopki za njegovo vzdrževanje so
opisani v Direktivah ISO/IEC, 1. del. Posebna pozornost naj se nameni različnim kriterijem odobritve,
potrebnim za različne vrste dokumentov ISO. Ta dokument je bil pripravljen v skladu z uredniškimi pravili
Direktiv ISO/IEC, 2. del (glej www.iso.org/directives).
Opozoriti je treba na možnost, da so lahko nekateri elementi tega standarda predmet patentnih pravic.
ISO ne prevzema odgovornosti za identifikacijo nekaterih ali vseh takih patentnih pravic. Podrobnosti o
morebitnih patentnih pravicah, opredeljenih med pripravo tega dokumenta, bodo navedene v uvodu
in/ali na seznamu patentnih izjav, ki jih je prejela organizacija ISO (glej www.iso.org/patents).
Morebitna trgovska imena, uporabljena v tem dokumentu, so informacije za uporabnike in ne pomenijo
podpore blagovni znamki.
Obrazložitev pomena specifičnih terminov in izrazov ISO, povezanih z ugotavljanjem skladnosti, ter
informacij o tem, kako ISO spoštuje načela Svetovne trgovinske organizacije (WTO) v Tehničnih ovirah
pri trgovanju (TBT), je na voljo na tej povezavi: www.iso.org/iso/foreword.html.
Ta dokument je pripravil tehnični odbor Evropskega komiteja za standardizacijo (CEN) CEN/TC 126,
Akustične lastnosti gradbenih proizvodov in stavb, v sodelovanju s tehničnim odborom ISO/TC 43,
Akustika, SC 2, Akustika v stavbah, v skladu s sporazumom o tehničnem sodelovanju med ISO in CEN
(Dunajski sporazum).
Ta prva izdaja razveljavlja in nadomešča izdajo ISO 15712-1:2005, ki je strokovno revidirana.
Seznam vseh delov skupine standardov ISO 12354 je na voljo na spletni strani ISO.
SIST EN ISO 12354-1 : 2017
Uvod
Ta dokument je del skupine standardov, v katerih so opisani modeli za izračun akustike v stavbah.
Čeprav dokument obravnava glavne vrste gradbenih konstrukcij, doslej še ni mogoče zajeti vseh različic
konstrukcij v stavbah. Določa način obravnave z namenom, da se pridobijo izkušnje za prihodnje
izboljšave in razvoj.
Točnost tega dokumenta se lahko podrobno določi šele s široko primerjavo podatkov s terena, ki se
lahko zberejo šele po daljšem času po uvedbi modela za napovedovanje. V vmesnem času so
uporabnikom v pomoč navedbe o točnosti, ki temeljijo na prejšnjih primerjavah s primerljivimi modeli za
napovedovanje, postopek za ocenjevanje pa je predstavljen v dodatku K. Odgovornost uporabnika (tj.
osebe, organizacije, uradne osebe) je, da opozori na posledice točnosti, povezane z merilnimi postopki
ali metodami napovedovanja, s tem, da določi zahteve za vhodne podatke in/ali navede varne meje
rezultatov ali uporabi nekatere druge popravke.
Ta dokument je namenjen strokovnjakom za akustiko in daje okvir za razvoj uporabnih dokumentov in
orodij za druge uporabnike na področju graditve objektov ob upoštevanju lokalnih okoliščin.
V opisanih računskih modelih se uporablja najsplošnejši inženirski pristop z jasno navezavo na
izmerljive veličine, ki določajo lastnosti gradbenih elementov. V dokumentu so opisane znane omejitve
teh računskih modelov. Obstajajo tudi drugi računski modeli z lastno uporabnostjo in omejitvami.
Modeli temeljijo na izkušnjah z napovedovanjem v stanovanjskih stavbah; uporabljajo pa se lahko tudi
za druge vrste stavb, pri čemer pa mora biti zagotovljeno, da konstrukcijski sistemi in mere elementov
niso bistveno drugačni od tistih v stanovanjskih stavbah.
V dokumentu so navedene tudi podrobnosti glede uporabe v zvezi z lahkimi konstrukcijami (običajno
lahki elementi z jeklenim ali lesenim okvirjem v nasprotju s težjimi zidarskimi ali betonskimi elementi).
SIST EN ISO 12354-1 : 2017
Akustika v stavbah – Ocenjevanje akustičnih lastnosti stavb iz
lastnosti sestavnih delov –
1. del: Izolirnost pred zvokom v zraku med prostori
1 Področje uporabe
Dokument podaja računske modele, oblikovane za ocenjevanje izolirnosti pred zvokom v zraku med
mejnimi prostori, pri katerih se uporabljajo predvsem izmerjene vrednosti, značilne za direktni in
indirektni stranski prenos zvoka prek gradbenih elementov, ki so vključeni pri prenosu zvoka, ter
teoretično izpeljane metode širjenja zvoka po gradbenih elementih.
Opisan je podroben model za izračun v frekvenčnih pasovih, in sicer v frekvenčnem območju 1/3 oktave
100–3150 Hz v skladu s standardom ISO 717-1, po možnosti razširjenem navzdol do 1/3 oktave 50 Hz,
če so na voljo podatki o elementih in spojih (glej dodatek I), pri čemer se iz rezultatov izračuna lahko
določi enoštevilčna vrednost zvočne izolirnosti. Iz tega je izpeljan poenostavljeni model z omejenim
področjem uporabe, pri katerem se ocena enoštevilčne vrednosti zvočne izolirnosti izračuna
neposredno iz enoštevilčnih ocen za elemente; za poenostavljeni model je predlagana metoda za
določanje negotovosti (glej dodatek K).
Dokument opisuje osnove računskih shem, navaja relevantne veličine in določa njihovo uporabnost ter
omejitve.
2 Zveza s standardi
Naslednji dokumenti se v besedilu sklicujejo na takšen način, da njihov del ali celotna vsebina
predstavljata zahteve tega dokumenta. Pri datiranih sklicevanjih se uporablja samo navedena izdaja.
Pri nedatiranih sklicevanjih se uporablja zadnja izdaja referenčnega dokumenta (vključno z vsemi
dopolnili).
ISO 717-1 Akustika – Vrednotenje zvočne izolirnosti v zgradbah in zvočne izolirnosti
gradbenih elementov – 1. del: Izolirnost pred zvokom v zraku
ISO 10140 (vsi deli) Akustika – Laboratorijsko merjenje zvočne izolirnosti gradbenih elementov
ISO 10848-1 Akustika – Laboratorijsko merjenje bočnega prenosa zvoka v zraku in
udarnega zvoka med mejnimi prostori – 1. del: Okvirni dokument
ISO 10848-2 Akustika – Laboratorijsko merjenje bočnega prenosa zvoka v zraku in
udarnega zvoka med mejnimi prostori – 2. del: Uporaba pri lahkih elementih,
kadar ima stik majhen vpliv
ISO 10848-3 Akustika – Laboratorijsko merjenje bočnega prenosa zvoka v zraku in
udarnega zvoka med mejnimi prostori – 3. del: Uporaba pri lahkih elementih,
kadar ima stik znaten vpliv
ISO 10848-4 Akustika – Laboratorijsko merjenje bočnega prenosa zvoka v zraku in
udarnega zvoka med mejnimi prostori – 4. del: Uporaba na stiku z najmanj
enim težkim elementom
ISO 15186-3 Akustika – Merjenje zvočne izolirnosti v stavbah in zvočne izolirnosti
gradbenih elementov z uporabo zvočne intenzitete – 3. del: Laboratorijske
meritve pri nizkih frekvencah
3 Izrazi in definicije
V tem dokumentu se uporabljajo naslednji izrazi in definicije ter simboli in enote, navedeni v dodatku A.
ISO in IEC hranita terminološke zbirke podatkov za uporabo pri standardizaciji na naslednjih naslovih:
SIST EN ISO 12354-1 : 2017
– IEC Electropedia: na voljo na spletnem mestu http://www.electropedia.org/
– brskanje po spletni strani ISO: na voljo na spletnem mestu http://www.iso.org/obp
3.1 Veličine, ki opisujejo lastnosti stavb
OPOMBA: Zvočna izolirnost med prostori, določena po ISO 16283-1, se lahko opiše z različnimi veličinami. Te veličine se
določajo po frekvenčnih pasovih (terčnih ali oktavnih), na podlagi katerih se lahko določi enoštevilčna vrednost
za lastnost stavbe v skladu z ISO 717-1, npr. R' , D ali (D + C).
w nT,w nT,w
3.1.1
gradbena zvočna izolirnost
R'
negativni 10-kratni desetiški logaritem razmerja skupne zvočne moči W , prenesene v sprejemni
tot
prostor, in vpadle zvočne moči W na ločilni element, ki se izračuna iz
R' = −10 lg τ' dB
Opomba 1: Razmerje se označi s τ', kjer je:
τ' = W /W
tot 1
Opomba 2: Na splošno skupna zvočna moč, ki se prenaša v sprejemni prostor, sestoji iz deleža zvočne moči, ki ga sevajo
ločilni element, stranski elementi in druge komponente.
Indeks R' se ponavadi določi na podlagi meritev z enačbo:
kjer so:
L povprečna raven zvočnega tlaka v oddajnem prostoru, v decibelih
L povprečna raven zvočnega tlaka v sprejemnem prostoru, v decibelih
A ekvivalentna absorpcijska površina v sprejemnem prostoru, v kvadratnih metrih
S površina ločilnega elementa, v kvadratnih metrih
s
3.1.2
standardna razlika zvočnih ravni
D
nT
razlika prostorskega in časovnega povprečja ravni zvočnega tlaka v dveh prostorih, ki nastaja zaradi
enega ali več zvočnih virov v enem od obeh prostorov, pri čemer se razlika nanaša na referenčno
vrednost odmevnega časa v sprejemnem prostoru, ki se izračuna iz
kjer sta:
T odmevni čas v sprejemnem prostoru, v sekundah
T referenčni odmevni čas; za stanovanja je 0,5 s
o
3.1.3
normirana razlika zvočnih ravni
D
n
razlika prostorskega in časovnega povprečja ravni zvočnega tlaka v dveh prostorih, ki nastaja zaradi
enega ali več zvočnih virov v enem od obeh prostorov, pri čemer se razlika nanaša na referenčno
ekvivalentno absorpcijsko površino v sprejemnem prostoru, ki se izračuna iz:
SIST EN ISO 12354-1 : 2017
kjer je Ao referenčna absorpcijska površina, ki znaša 10 m .
3.2 Veličine, ki opisujejo lastnosti elementov
OPOMBA 1: Veličine, ki opisujejo lastnosti elementov, se uporabljajo kot del vhodnih podatkov za ocenjevanje lastnosti stavbe.
Te veličine se določajo v terčnih frekvenčnih pasovih, lahko pa se določajo tudi v oktavnih frekvenčnih pasovih.
Če je potrebno, se iz veličin v posameznih frekvenčnih pasovih lahko oceni obnašanje elementa z enoštevilčno
vrednostjo v skladu s standardom ISO 717-1, npr. R (C; C ).
w tr
OPOMBA 2: Za izračun so morda potrebni dodatni podatki o elementu, na primer masa na enoto površine m' v kg/m , vrsta
elementa, material, vrsta spoja in podobno.
3.2.1
zvočna izolirnost
R
desetkratni desetiški logaritem razmerja zvočne moči W1, vpadle na preskusni vzorec, in zvočne moči
W2, prenesene skozi preskusni vzorec, ki se izračuna iz:
Opomba 1: Ta veličina se določi v skladu s standardom ISO 10140 (vsi deli) ali ISO 15186-3 (uporaba zvočne intenzitete).
3.2.2
izboljšanje zvočne izolirnosti
ΔR
razlika zvočnih izolirnosti med osnovnim konstrukcijskim elementom z dodanim slojem (npr. gibka
stenska obloga, spuščeni strop, plavajoči pod) ter osnovnim konstrukcijskim elementom brez dodanega
sloja
Opomba 1: Ta veličina se določi v skladu s standardom ISO 10140-1:2016, dodatek G.
3.2.3
normirana razlika zvočnih ravni elementa
D
n,e
razlika prostorskega in časovnega povprečja ravni zvočnega tlaka v dveh prostorih, ki nastaja zaradi
zvočnega vira v enem prostoru, pri čemer se zvok prenaša le preko majhnega tehničnega elementa
(npr. prezračevalniki, cevi za električne kable, tesnilni sistemi), ki se izračuna iz:
kjer je A ekvivalentna absorpcijska površina v sprejemnem prostoru, v kvadratnih metrih.
Opomba 1: D je normirana na referenčno ekvivalentno absorpcijsko površino (A ) v sprejemnem prostoru; A = 10 m .
n,e o o
Opomba 2: Ta veličina se določi v skladu s standardom ISO 10140-1:2016, dodatek E.
3.2.4
normirana razlika zvočnih ravni za indirektni prenos zvoka v zraku
D
n,s
razlika prostorskega in časovnega povprečja ravni zvočnega tlaka v dveh prostorih, ki nastaja zaradi
zvočnega vira v enem od teh prostorov, ki se izračuna iz:
SIST EN ISO 12354-1 : 2017
Opomba 1: Zvok se prenaša med prostoroma le po določeni poti (npr. prezračevalni sistemi, hodniki). D je normirana na
n,s
referenčno ekvivalentno absorpcijsko površino (A ) v sprejemnem prostoru; A = 10 m .
o o
Opomba 2: Indeks s označuje vrsto sistema za prenos zvoka, ki se obravnava.
Opomba 3: Ta veličina se določi z merjenjem po metodi, ki je primerljiva metodi po ISO 10140-1:2016, dodatek G.
3.2.5
normirana razlika zvočnih ravni pri stranskem prenosu zvoka
D
n,f
razlika prostorskega in časovnega povprečja ravni zvočnega tlaka v dveh prostorih, ki nastaja zaradi
zvočnega vira v enem od teh prostorov, ki se izračuna iz:
Opomba 1: Zvok se prenaša med prostoroma le po določeni stranski poti (npr. spuščeni strop, votli pod, fasada). D je
n,f
normirana na referenčno ekvivalentno absorpcijsko površino (A ) v sprejemnem prostoru; A = 10 m .
o o
Opomba 2: Ta veličina se določi v skladu s standardi ISO 10848-1, ISO 10848-2 in ISO 10848-3.
Opomba 3: Izraz D se zaradi jasnosti uporablja samo, kadar ena stranska pot določa prenos zvoka (kot pri spuščenem
n,f
stropu), izraz D pa se uporablja, kadar se upošteva samo ena od določenih poti prenosa ij izmed več poti (kot
n,f,ij
pri prenosu strukturnega zvoka na spojih treh ali štirih povezanih elementov).
3.2.6
faktor dušenja vibracij
K
ij
veličina, povezana s prenosom vibracij preko spojev konstrukcijskih elementov, normirana z namenom,
da postane konstantna veličina, ki je določena z normiranjem smerno povprečene razlike ravni hitrosti
preko spoja glede na dolžino spoja ter glede na ekvivalentno absorpcijsko dolžino obeh elementov (če
je to ustrezno) skladno z naslednjo enačbo:
kjer so:
D razlika ravni hitrosti med elementoma i ter j, ko je vzbujan element i, v decibelih
v,ij
D razlika ravni hitrosti med elementoma j ter i, ko je vzbujan element j, v decibelih
v,ji
l skupna dolžina spoja med elementoma i ter j, v metrih
ij
a ekvivalentna absorpcijska dolžina elementa i, v metrih
i
a ekvivalentna absorpcijska dolžina elementa j, v metrih
j
Opomba 1: Ekvivalentna absorpcijska dolžina je podana z enačbo:
kjer so:
T strukturni odmevni čas elementa i ali j, v sekundah
s
SIST EN ISO 12354-1 : 2017
S površina elementa i ali j, v kvadratnih metrih (m )
f srednja frekvenca frekvenčnega pasu, v hercih (Hz)
f referenčna frekvenca; f = 1000 Hz
ref ref
c hitrost zvoka v zraku, v metrih na sekundo (m/s)
o
Opomba 2: Ekvivalentna absorpcijska dolžina je dolžina namišljenega popolnoma absorptivnega roba elementa z enako
absorpcijo, kot jo ima dejanski rob elementa, če se privzame, da je kritična frekvenca elementa 1000 Hz. Pri tem
je dušenje enako skupnemu dušenju za element v danih razmerah.
Opomba 3: Veličina K se določi v skladu s standardoma ISO 10848-1 in ISO 10848-4.
ij
3.2.7
normirana smerno povprečena razlika ravni vibracij
D
v,ij,n
razlika ravni hitrosti med elementoma i in j, povprečena preko vzbujanja od i in vzbujanja od j ter
normirana na dolžino spoja in območje merjenja na obeh elementih v skladu z:
kjer so:
D razlika ravni hitrosti med elementoma i ter j, ko je vzbujan element i, v decibelih
v,ij
D razlika ravni hitrosti med elementoma j ter i, ko je vzbujan element j, v decibelih
v,ji
l skupna dolžina spoja med elementoma i ter j, v metrih
ij
S površina elementa i, prek katerega se povpreči hitrost, v kvadratnih metrih
m,i
S površina elementa j, prek katerega se povpreči hitrost, v kvadratnih metrih
m,j
l referenčna dolžina, v metrih; l = 1 m
o o
Opomba 1: Veličina D se določi v skladu s standardoma ISO 10848-1 in ISO 10848-4.
v,ij,n
Opomba 2: V primeru lahkih, ponavadi močno dušenih spojnih elementov, uporaba K (3.2.6) ni več veljavna (neenakomerno
ij
[30]
vibracijsko polje); vendar je razlika ravni vibracij še vedno primerna in se ta veličina lahko normira, kot je
določeno v točki 3.2.7.
3.2.8
smerno povprečena razlika ravni hitrosti pri spoju
D
v,ij
smerno povprečena razlika ravni hitrosti pri spoju pri prenosu z elementa i na element j in pri prenosu
z elementa j na element i, ki se izračuna z enačbo:
3.2.9
izolirnost pred stranskim prenosom zvoka
R
ij
negativni 10-kratni desetiški logaritem zvočne prepustnosti pri stranskem prenosu τ , ki se izračuna iz:
ij
kjer je:
SIST EN ISO 12354-1 : 2017
in kjer sta:
τ razmerje med zvočno močjo W , ki seva iz stranskega elementa j v sprejemni prostor zaradi
ij ij
vpadlega zvoka na element i v prostoru z virom, ter zvočno močjo W1
W zvočna moč, ki vpada na referenčno površino v prostoru z virom
Opomba 1: Za referenčno površino se izbere površina ločilnega elementa.
Opomba 2: Površina ločilnega elementa se izbere kot referenčna površina zato, ker je v tem primeru neposredno nakazan
delež prenosa po posameznih poteh v skupnemu prenosu, kar pri drugih izbirah ne drži.
3.3 Drugi izrazi in veličine
3.3.1
direktni prenos zvoka v zraku
prenos vpadlega zvoka na ločilni element, ki ga element neposredno seva ali pa se prenaša kot zvok v
zraku skozi posamezne dele elementa, npr. reže, prezračevalne naprave, žaluzije
3.3.2
indirektni prenos
prenos zvoka iz prostora z virom v sprejemni prostor po poteh prenosa, različnih od direktnega prenosa
Opomba 1: Deli se lahko na prenos zvoka v zraku in na stranski prenos zvoka.
3.3.3
indirektni prenos zvoka v zraku
indirektni prenos zvočne energije po poteh prenosa zvoka po zraku, npr. prek prezračevalnih sistemov,
hodnikov in fasad
3.3.4
stranski prenos
indirektni prenos strukturnega zvoka
prenos zvočne energije iz vzbujanega elementa v prostoru z virom v sprejemni prostor prek poti po
konstrukcijah (vibracije) v stavbi, npr. stenah, podih, stropih
Opomba 1: V primerih votlih sten in spuščenih stropov lahko prenos zvoka po zraku prispeva k stranskemu prenosu ali celo
prevlada nad tem prenosom.
3.3.5
element tipa A
element s strukturnim odmevnim časom, ki ga določajo predvsem povezani elementi (do najmanj 1000
Hz v terčnem pasu), in z zmanjšanjem vibracijske ravni za manj kot 6 dB v elementu v smeri, ki je
pravokotna na spojno črto (do vsaj 1000 Hz terčnega pasu)
Opomba 1: Primeri vključujejo na gradbišču pripravljeni beton, masivni les (vključno s križno laminiranimi lesnimi elementi),
steklo, plastiko, kovino, zidake/bloke/plošče z zaključnim slojem/zaključkom (npr. mavec, tankoslojna fasada,
estrih, beton), ki jih mehansko povezuje.
Opomba 2: Element je lahko opredeljen samo kot element tipa A za posamezni del ali več delov frekvenčnega območja. Na
primer, nekatere zidane stene so lahko elementi tipa A v nizko- in srednjefrekvenčnem območju, element tipa B
pa je lahko v visokofrekvenčnem območju.
3.3.6
element tipa B
vsak element, ki ni element tipa A
Opomba 1: Primeri običajno vključujejo obloge iz mavčnih plošč ali lesa v lesenih ali kovinskih okvirjih.
Opomba 2: Element je lahko opredeljen samo kot element tipa B za posamezni del ali več delov frekvenčnega območja. Na
primer, nekatere zidane stene so lahko elementi tipa A v nizko- in srednjefrekvenčnem območju, element tipa B
pa je lahko v visokofrekvenčnem območju.
SIST EN ISO 12354-1 : 2017
4 Računski modeli
4.1 Splošna načela
Raven zvoka v sprejemnem prostoru je posledica zvoka, ki ga v sprejemni prostor sevajo ločilni
konstrukcijski elementi in stranski konstrukcijski elementi v sprejemnem prostoru, ter relevantnega
direktnega in indirektnega prenosa zvoka v zraku. Skupna zvočna prepustnost se lahko razdeli na
zvočne prepustnosti, ki se nanašajo na vsak element v sprejemnem prostoru, ter elemente ali sisteme,
ki so vključeni v direktni ali indirektni prenos zvoka v zraku, kot je prikazano v formuli (1):
(1)
kjer je:
in kjer se indeksi d, f, e in s nanašajo na različne prispevke k prenosu zvoka, ponazorjene na sliki 1,
in kjer so:
’ razmerje med celotno zvočno močjo, izsevano v sprejemni prostor, ter zvočno močjo, vpadlo
na del ločilnega elementa, skupen obema prostoroma
razmerje med zvočno močjo, izsevano iz dela ločilnega elementa, skupnega obema
d
prostoroma, in zvočno močjo, vpadlo na del ločilnega elementa, skupen obema prostoroma.
Vključuje poti prenosov Dd in Fd, ki sta ponazorjeni na sliki 2
razmerje med zvočno močjo, izsevano iz stranskega elementa f v sprejemnem prostoru, in
f
zvočno močjo, vpadlo na del ločilnega elementa, skupen obema prostoroma. Vključuje poti
prenosov Ff in Df, ki sta ponazorjeni na sliki 2
razmerje med zvočno močjo, izsevano zaradi direktnega prenosa zvoka v zraku v sprejemni
e
prostor iz elementa, ki predstavlja del ločilnega elementa, ter zvočno močjo, vpadlo na del
ločilnega elementa, skupen obema prostoroma
razmerje med zvočno močjo, izsevano v sprejemni prostor iz sistema s zaradi indirektnega
s
prenosa zvoka v zraku, vpadlega na ta sistem, ter zvočno močjo, vpadlo na del ločilnega
elementa, skupen obema prostoroma
n število stranskih elementov; ponavadi je n = 4, število je lahko večje ali manjše
m število elementov z direktnim prenosom zvoka v zraku
k število sistemov z indirektnim prenosom zvoka v zraku
SIST EN ISO 12354-1 : 2017
Legenda
d izsevano neposredno iz ločilnega elementa
f1 in f2 izsevano iz stranskih elementov
e izsevano iz komponent, vgrajenih v ločilni element
s indirektni prenos
Slika 1: Ponazoritev različnih prispevkov k skupnemu prenosu zvoka v prostor
Zvok, ki ga seva konstrukcijski element, se lahko obravnava kot seštevek različnih poti prenosa zvoka
po konstrukcijah. Vsaka pot se lahko identificira glede na element i, na katerega vpada zvok v prostoru
z virom, ter glede na element j, ki seva zvok v sprejemni prostor. Poti prenosa za stranski element in za
ločilni element so ponazorjene na sliki 2, kjer so elementi i v prostoru z virom označeni z oznako F za
stranske elemente ter oznako D za ločilni element, elementi z oznako j v sprejemnem prostoru pa so
označeni z oznako f za stranske elemente ter z oznako d za ločilni element.
Legenda
D direktna direktna pot
d
Df direktna stranska pot
F stranska direktna pot
d
Ff stranska stranska pot
Slika 2: Definicija poti prenosa zvoka "ij" med dvema prostoroma
Pri obravnavanem pristopu sta upoštevani dve glavni predpostavki, in sicer, da so opisane poti prenosa
med seboj neodvisne ter da se zvočno polje ter polje vibracij obnašata statistično. V okviru teh omejitev
je obravnavani pristop precej splošen in se načeloma lahko uporabi za različne vrste konstrukcijskih
elementov, npr. monolitnih elementov, votlih sten, dvojnih lahkih sten, ter za različne postavitve obeh
prostorov. Vendar pa razpoložljive možnosti opisa prenosa po različnih poteh v tem smislu zahtevajo
omejitve. Ponazorjeni model je zato omejen na sosednje prostore, medtem ko so vrste elementov
pretežno omejene z razpoložljivimi informacijami o faktorju dušenja vibracij, normirani smerno
SIST EN ISO 12354-1 : 2017
povprečeni razliki v ravni vibracij ali normirani razliki zvočnih ravni pri stranskem prenosu zvoka.
Nekatere usmeritve za uporabo pri drugih dvojnih elementih, kot npr. za votle stene, so ponazorjene v
dodatku J.
Prepustnost ločilnega elementa sestoji iz direktnega prenosa v zraku in n stranskih poti prenosa, kot je
prikazano v formuli (2):
(2)
Prepustnost vsakega stranskega elementa f v sprejemnem prostoru sestoji iz dveh stranskih poti
prenosa, kot je prikazano v formuli (3):
(3)
Prepustnost za navedene prenose strukturnega zvoka po stranskih poteh prenosa je z zvočno
izolirnostjo (R ) ter izolirnostjo pred stranskim prenosom zvoka (R ) v naslednji zvezi, prikazani v formuli
Dd ij
(4):
(4)
Prepustnost za direktni in indirektni prenos zvoka v zraku je z normirano razliko zvočnih ravni elementa
D ter normirano razliko zvočnih ravni za indirektni prenos zvoka v zraku D v naslednji zvezi, prikazani
n,e n,s
v formuli (5):
(5)
kjer sta:
S površina ločilnega elementa, v kvadratnih metrih
s
A referenčna ekvivalentna absorpcijska površina, v kvadratnih metrih
o
Za izračun enoštevilčne vrednosti lastnosti stavbe v skladu s standardom ISO 717-1 je treba pripraviti
izračun za oktavne pasove od 125 Hz do 2000 Hz ali za terčne pasove od 100 Hz do 3150 Hz.
OPOMBA: Izračuni se lahko izvedejo tudi za višje ali nižje frekvence, če so na voljo podatki o elementih in spojih za te
frekvence. Vendar pa trenutno podatki o zanesljivosti izračunov na razširjenem frekvenčnem območju še niso na
voljo, še zlasti ne za nizke frekvence; glej dodatek I.
Podrobni model obravnava direktni in stranski prenos in tudi direktni in indirektni prenos zvoka v zraku.
Glede na to, da se poti prenosa lahko obravnavajo kot med seboj neodvisne, se obravnavajo ločeno.
Izračun direktnega in stranskega prenosa je opisan v točki 4.2. Direktni in indirektni prenos zvoka v
zraku sta opisana v točki 4.3.
Pri poenostavljenem modelu se lastnosti stavbe izračunajo z enoštevilčno vrednostjo, ki temelji na
enoštevilčnih vrednostih lastnosti elementov, vključenih v prenos. Poenostavljeni model je opisan v točki
4.4.
Kot primarna veličina za ocenjevanje je v tem dokumentu izbrana gradbena zvočna izolirnost R'.
SIST EN ISO 12354-1 : 2017
Razlike zvočne ravni so povezane z gradbeno zvočno izolirnostjo, kot prikazujeta formuli (6) in (7):
(6)
(7)
kje sta:
C Sabinova konstanta, v sekundah na meter, ki znaša C = 0,16 s/m
sab sab
V prostornina sprejemnega prostora, v kubičnih metrih
Primer izračuna je v dodatku L.
4.2 Podrobni model prenosa po konstrukcijah
4.2.1 Vhodni podatki
Prenos za vsako od poti se lahko določi iz:
– zvočne izolirnosti ločilnega elementa: R ;
s
– zvočne izolirnosti elementa i v prostoru z virom: R ;
i
– zvočne izolirnosti elementa j v sprejemnem prostoru: R ;
j
– izboljšanja zvočne izolirnosti ločilnega elementa z dodatnimi sloji v prostoru z virom in/ali v
sprejemnem prostoru: ΔR , ΔR ;
D d
– izboljšanja zvočne izolirnosti z dodatnimi sloji za element i v prostoru z virom in/ali za element j v
sprejemnem prostoru: ΔR , ΔR ;
i j
– strukturnega odmevnega časa za element v laboratoriju: T ;
s,lab
– faktorja dušenja vibracij za vsako pot prenosa od elementa i do elementa j: K ;
ij
– normirane smerno povprečene razlike ravni hitrosti med elementoma i in j: D ;
v,ij,n
– normirane razlike zvočnih ravni pri stranskem prenosu zvoka D .
n,f
OPOMBA 1: Ponavadi se to nanaša samo na pot prenosa Ff za podani stranski element, vendar pa je veličino mogoče uporabiti
tudi za druge poti prenosa, na primer Fd ali Df.
– površine ločilnega elementa: S
s
– površine elementa i v prostoru z virom: S
i
– površine elementa j v sprejemnem prostoru: S
j
– dolžine skupnega spoja med elementom i in elementom j (merjeno od površine do površine): l
ij
OPOMBA 2: Če se računa D ali D , se površina ločilnega elementa uporablja kot poljubna referenca in se lahko privzame kot
nT n
10 m v celotnem izračunu.
Informacija o zvočni izolirnosti je podana v dodatku B.
Informacija o strukturnem odmevnem času za homogene elemente je podana v dodatku C.
Informacija o izboljšanju zvočne izolirnosti ter izboljšanju izolirnosti pred stranskim prenosom zvoka je
podana v dodatku D.
SIST EN ISO 12354-1 : 2017
Informacija o faktorju dušenja vibracij in normirani razliki ravni pri stranskem prenosu zvoka za skupne
spoje je podana v dodatku E.
Akustični podatki za elemente naj se vzamejo predvsem iz standardiziranih laboratorijskih meritev,
vendar se lahko izpeljejo tudi na druge načine, npr. s teoretičnimi izračuni, empiričnimi ocenami ali
meritvami s terena. Več informacij je na voljo v dodatkih B do E. Viri uporabljenih podatkov morajo biti
jasno navedeni.
Za vsako stransko pot prenosa naj se zvočna izolirnost R v prenos vključenih elementov (vključno z
ločilnim elementom) nanaša le na resonančni prenos. Če se rezultati laboratorijskih meritev vzamejo
kot vhodni podatki, je to pravilno za vrednosti nad kritično frekvenco; za vrednosti pod to frekvenco je
treba upoštevati popravek, glej dodatek B. Če vrednosti zvočne izolirnosti izhajajo iz izračunov na
podlagi lastnosti materiala, je na celotnem obravnavanem frekvenčnem območju bolje upoštevati le
resonančni prenos.
Za direktni prenos v zraku mora R vključevati vsiljeni prenos, ki je vključen tudi pri meritvah v laboratoriju.
Vendar pa je za prenos teh laboratorijskih podatkov na situacijo v stavbi treba uporabiti strukturni
odmevni čas elementov, ki velja samo za resonančni prenos (glej 4.2.2).
4.2.2 Pretvorba vhodnih podatkov v vrednosti v stavbi
4.2.2.1 Splošno
Pred začetkom določanja prenosa zvoka v stavbi je treba akustične podatke za elemente (konstrukcijske
elemente, dodatne sloje in spoje) pretvoriti v vrednosti, ki veljajo v stavbi.
Za dodatne sloje se laboratorijska vrednost lahko privzame kot približek za vrednost izboljšanja v stavbi
ΔR , kot je prikazano v formuli (8):
situ
(8)
Za vsako pot stranskega prenosa naj se izboljšanje zvočne izolirnosti ΔR elementov, ki so vključeni v
prenos (vključno z ločilnim elementom), nanaša le na resonančni prenos. Vendar merilne metode za
določitev te vrednosti še niso na voljo. Obstaja nekaj dokazov, ki kažejo, da je izboljšanje direktnega
prenosa v zraku tudi smiselna ocena izboljšanja za stranski prenos. Izjema so lahki osnovni elementi,
za katere obstajajo znaki, da uporabo iste vrednosti za stranski prenos in za direktni prenos v zraku ni
več mogoče domnevati kot privzeto. Glej dodatek D.
OPOMBA: Pri lahkih elementih se lahko za dodatno zmanjšanje stranskega prenosa zvoka (za
...
