ISO 11485-2:2011
(Main)Glass in building — Curved glass — Part 2: Quality requirements
Glass in building — Curved glass — Part 2: Quality requirements
ISO 11485-2:2011 specifies the quality requirements for curved glass used in general building construction, furniture, display and various other non-automotive applications.
Verre dans la construction — Verre bombé — Partie 2: Exigences de qualité
L'ISO 11485-2:2011 définit les exigences qualité du verre bombé utilisé généralement en construction, ameublement, comptoirs, et autres applications variées, hors automobile.
General Information
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 11485-2
First edition
2011-12-15
Glass in building — Curved glass —
Part 2:
Quality requirements
Verre dans la construction — Verre bombé — Partie 2: Exigences de
qualité
Reference number
ISO 11485-2:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 11485-2:2011(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO’s
member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11485-2:2011(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Quality requirements . 1
4.1 General . 1
4.2 Tolerances on the shape accuracy, girth and length . 2
4.3 Edge straightness deviation (ΔR ) . 3
B
4.4 Maximum cross-curve deviation . 3
4.5 Maximum twist deviation (V) . 3
4.6 Appearance . 4
4.7 Dimensional tolerances of curved laminated glass . 5
4.8 Dimensional tolerances of curved insulating glass . 6
5 Test methods . 7
5.1 Measurement of shape accuracy, girth and length . 7
5.2 Edge straightness deviation . 7
5.3 Measurement of cross-curve deviation . 8
5.4 Maximum twist deviation . 9
5.5 Test method on appearance of curved glass .10
Bibliography . 11
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 11485-2:2011(E)

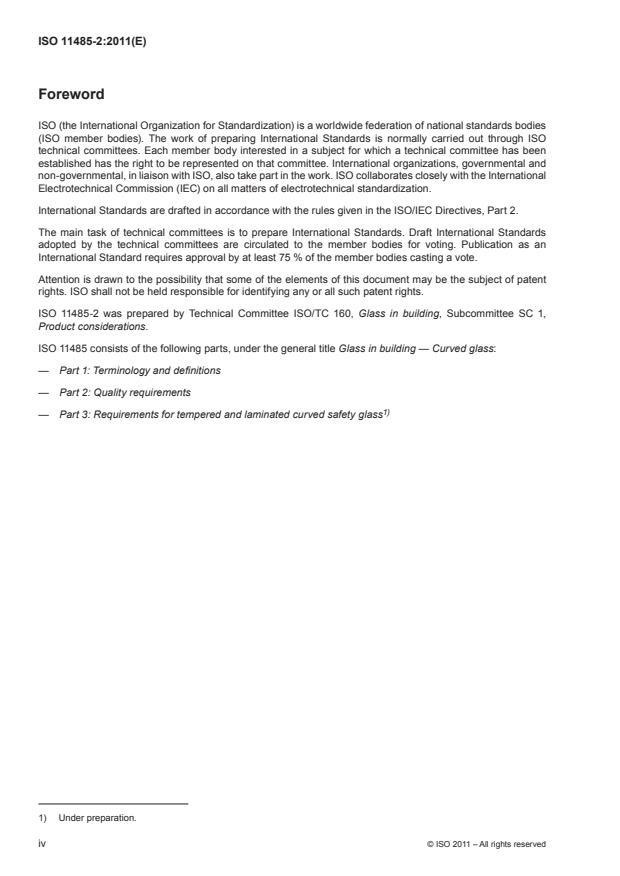

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11485-2 was prepared by Technical Committee ISO/TC 160, Glass in building, Subcommittee SC 1,
Product considerations.
ISO 11485 consists of the following parts, under the general title Glass in building — Curved glass:
— Part 1: Terminology and definitions
— Part 2: Quality requirements
1)
— Part 3: Requirements for tempered and laminated curved safety glass
1) Under preparation.
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 11485-2:2011(E)
Glass in building — Curved glass —
Part 2:
Quality requirements
1 Scope
This part of ISO 11485 specifies the quality requirements for curved glass used in general building construction,
furniture, display and various other non-automotive applications.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 11485-1, Glass in building — Curved glass — Part 1: Terminology and definitions
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11485-1 apply.
4 Quality requirements
4.1 General
Curved glass can originate as annealed float glass, patterned glass or wired glass. Curved glass can be
processed as tempered, laminated, heat strengthened, coated or frit enamelled. It can also be assembled into
insulated glass units.
All of these various products shall conform to the corresponding ISO standard for flat products except for those
unique characteristics covered by this part of ISO 11485 or when it can be demonstrated that a particular
requirement of the corresponding standard cannot be applied to curved glass for any reason (i.e. testing flat
samples vs. curved samples).
When there is no corresponding International Standard, any other national standard may be used instead.
When tested in accordance with Clause 5, the curved glass shall conform to the quality requirements given in
Clause 4, summarized in Table 1.
The tolerance on thickness of curved glass panes shall conform to the tolerance on thickness stated in the
corresponding basic product standard ISO 16293 (all parts), however minor changes to glass thickness may
occur due to stretching during forming and/or shaping.
© ISO 2011 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 11485-2:2011(E)
Table 1 — Quality requirements for curved glass
Quality requirement Corresponding subclauses
Curved annealed
glass, curved
Curved Curved
Classification Sub-classification tempered glass, Test method
laminated glass insulating glass
curved heat-soaked
tempered glass
length tolerance 4.2 4.2 4.2 5.1
girth tolerance 4.2 4.2 4.2 5.1
shape accuracy
4.2 4.2 4.8 5.1
tolerance
thickness
— 4.7 4.8 —
tolerance
Shape and
displacement — 4.7 4.8 —
dimension
edge straightness
4.3 4.3 4.3 5.2
deviation
maximum cross-
4.4 4.4 4.4 5.3
curve deviation
maximum twist
4.5 4.5 4.5 5.4
deviation
length and
permissible
Appearance number of 4.6 4.6 4.6 5.5
appearance
defects
4.2 Tolerances on the shape accuracy, girth and length
When measured in accordance with 5.1, the tolerances on shape accuracy, girth and length shall be as given
in Table 2, illustrated in Figure 1.
Table 2 — Tolerances on the shape accuracy, girth and length
Tolerance
Thickness < 10 mm Thickness ≥ 10 mm
a
ΔP 2/3 T 1/2 T
C
ΔG ± 2 mm/m ± 3 mm/m
ΔL ± 2 mm/m ± 3 mm/m
a
Measured perpendicularly to the glass.
where
ΔP is the tolerance on the shape accuracy;
C
ΔG is the tolerance on the overall girth; and
ΔL is the tolerance on length.
T is the nominal thickness of the final product when the curved glass type is curved annealed glass, curved
tempered glass, curved tempered heat-soaked glass or curved laminated glass, or the thickness of the glass
components when assembled into a curved insulating glass.
2
...
NORME ISO
INTERNATIONALE 11485-2
Première édition
2011-12-15
Verre dans la construction — Verre
bombé —
Partie 2:
Exigences de qualité
Glass in building — Curved glass —
Part 2: Quality requirements
Numéro de référence
ISO 11485-2:2011(F)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 11485-2:2011(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2011
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2014
Publié en Suisse
ii © ISO 2011 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11485-2:2011(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences de qualité . 1
4.1 Généralités . 1
4.2 Tolérances sur la précision de la forme, du développement et de la longueur . 2
4.3 Déviation de la rectitude des bords (ΔR ) . 3
B
4.4 Déviation perpendiculairement au cintrage . 4
4.5 Déviation maximale de torsion (V). 4
4.6 Aspect . . 4
4.7 Tolérances dimensionnelles sur le vitrage feuilleté bombé . 5
4.8 Tolérances dimensionnelles du vitrage isolant bombé . 6
5 Méthodes d’essai . 8
5.1 Mesurage de la précision de la forme, du développement et de la longueur . 8
5.2 Rectitude des bords . 8
5.3 Mesurage de la déviation perpendiculaire au cintrage . 9
5.4 Déviation maximale de torsion . 9
5.5 Méthode d’évaluation de l’aspect du verre bombé .10
Bibliographie .11
© ISO 2011 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 11485-2:2011(F)

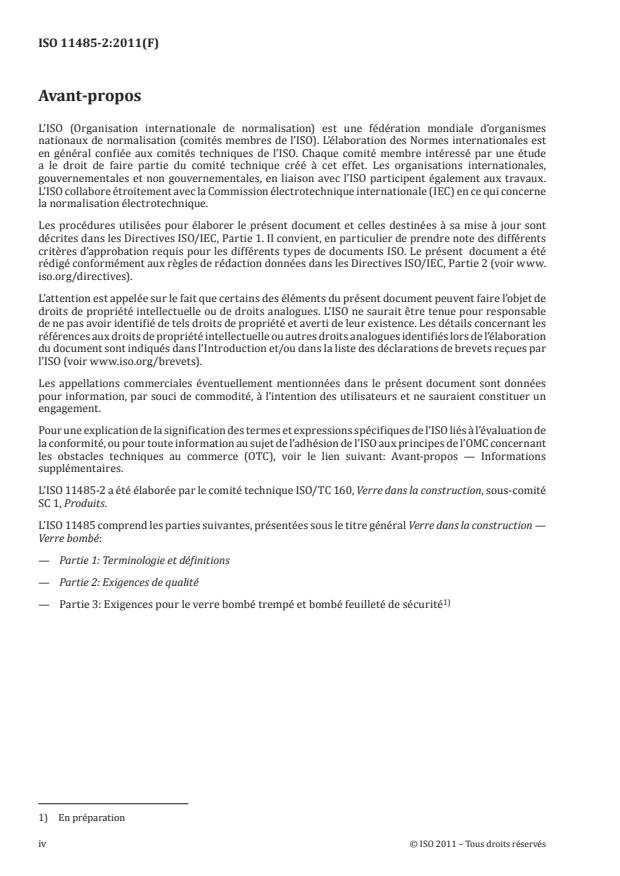

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
L’ISO 11485-2 a été élaborée par le comité technique ISO/TC 160, Verre dans la construction, sous-comité
SC 1, Produits.
L’ISO 11485 comprend les parties suivantes, présentées sous le titre général Verre dans la construction —
Verre bombé:
— Partie 1: Terminologie et définitions
— Partie 2: Exigences de qualité
1)
— Partie 3: Exigences pour le verre bombé trempé et bombé feuilleté de sécurité
1) En préparation
iv © ISO 2011 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 11485-2:2011(F)
Verre dans la construction — Verre bombé —
Partie 2:
Exigences de qualité
1 Domaine d’application
Cette partie de l’ISO 11485 définit les exigences qualité du verre bombé utilisé généralement en
construction, ameublement, comptoirs, et autres applications variées, hors automobile.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour
les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition
du document de référence s’applique (y compris les éventuels amendements).
ISO 11485-1, Verre dans la construction — Verre bombé — Partie 1: Terminologie et définitions
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions dans l’ISO 11485-1 s’appliquent.
4 Exigences de qualité
4.1 Généralités
Le verre bombé peut provenir de glace float recuite, de verre imprimé ou de verre armé. Le verre bombé
peut être trempé, feuilleté, durci, à couche ou émaillé. Il peut également être assemblé en vitrage isolant.
Tous ces différents produits doivent être conformes à la norme ISO correspondante pour vitrages plans,
à l’exception des caractéristiques uniques abordées par la présente norme, ou lorsqu’il a été démontré
qu’une exigence particulière pour la norme correspondante ne peut être appliquées pour le verre
bombé, pour quelque raison que ce soit (par ex. essais sur des échantillons plans, par opposition à des
échantillons bombés).
Lorsqu’il n’y a pas de norme ISO correspondante, toute norme nationale peut être utilisée à la place.
Lorsqu’il est testé conformément à l’Article 5, le verre bombé doit être conforme aux exigences qualité
données à l’Article 4, résumées dans le Tableau 1.
La tolérance d’épaisseur des verres bombés doit être conforme à la tolérance d’épaisseur établie dans
la norme de produit de base ISO 16293 (toutes les parties) correspondante, toutefois, des modifications
mineures d’épaisseur des verres peuvent se produire, dues à l’étirement produit par la mise en forme
et/ou le cintrage.
© ISO 2011 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 11485-2:2011(F)
Tableau 1 — Exigences qualité pour le verre bombé
Exigence qualité Sous-classification correspondante
Verre bombé
recuit, verre
bombé trempé, Vitrage feuilleté Vitrage isolant
Classification Sous-classification Méthode d’essai
verre bombé bombé bombé
trempé traité
Heat-Soak
tolérance sur la
4.2 4.2 4.2 5.1
longueur
tolérance sur le
4.2 4.2 4.2 5.1
développement
tolérance sur la
précision de la 4.2 4.2 4.8 5.1
forme
tolérance sur
Forme et
– 4.7 4.8 –
l’épaisseur
dimension
décalage – 4.7 4.8 –
rectitude des bords
4.3 4.3 4.3 5.2
droits
déviation per-
pendiculaire au 4.4 4.4 4.4 5.3
cintrage
torsion maximale 4.5 4.5 4.5 5.4
longueur et
Aspect nombre de défauts 4.6 4.6 4.6 5.5
d’aspect admis
4.2 Tolérances sur la précision de la forme, du développement et de la longueur
Lorsqu’elles sont mesurées conformément au paragraphe 5.1, les tolérances sur la précision de la forme,
du développement et de la longueur doivent être conformes à celles données au Tableau 2, et illus
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
