ISO 1465:1989
(Main)Aircraft - Liquid oxygen replenishment couplings - Mating dimensions
Aircraft - Liquid oxygen replenishment couplings - Mating dimensions
Specifies the mating and clearance dimensions. The mating dimensions and characteristics of the ground half shall conform to those in figure 1 and table 1. The aircraft half shall mate with the ground half. The clearance envelope in the aircraft to accommodate the ground half for the purposes of coupling and uncoupling the hose unit shall be in accordance with figure 2 and table 2.
Aéronefs — Raccords de remplissage en oxygène liquide — Dimensions de raccordement
General Information
- Status
- Published
- Publication Date
- 30-Aug-1989
- Technical Committee
- ISO/TC 20/SC 10 - Aerospace fluid systems and components
- Drafting Committee
- ISO/TC 20/SC 10/WG 6 - Couplings for rigid pipe
- Current Stage
- 9020 - International Standard under periodical review
- Start Date
- 15-Oct-2025
- Completion Date
- 15-Oct-2025
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 1465:1989 is an international standard developed by ISO Technical Committee ISO/TC 20, focusing on aircraft and space vehicles. This standard specifies the precise mating and clearance dimensions for liquid oxygen (LOX) replenishment couplings used in aircraft. The main goal is to ensure the compatibility and interchangeability of the aircraft-side and ground-side halves of liquid oxygen replenishment couplings, promoting safety, reliability, and efficiency during aircraft refueling operations.
The standard defines the dimensional and mechanical requirements critical to the design and operation of these couplings, enabling seamless connection and disconnection of LOX hose units between the aircraft and ground servicing equipment.
Key Topics
Mating Dimensions
The standard outlines specific mating dimensions for the ground half of the coupling, including critical parameters such as diameter tolerances, valve poppet positioning, and spring characteristics to maintain seal integrity. These dimensions ensure that the aircraft half properly mates with the ground half without leakage or mechanical failure.Clearance Envelope
ISO 1465 specifies a clearance envelope within the aircraft to accommodate the ground coupling half during connection and disconnection. This envelope ensures sufficient space for operators, even when wearing heavy gloves, and allows for hose units with a minimum bend radius of 152.4 mm (6 inches). Proper clearance mitigates risks of damage during LOX replenishment procedures.Interchangeability Requirements
The standard enforces interchangeability by requiring all ground and aircraft-side couplings to conform to standardized dimensional characteristics. This consistency allows coupling components from different manufacturers or servicing equipment to be compatible, enhancing logistics and reducing operational constraints.Mechanical and Material Specifications
Details such as spring rates, poppet valve travel, sealing contact forces, and engagement pin placements are included to ensure durable valve sealing and reliable coupling engagement under various operational conditions.
Applications
ISO 1465:1989 plays a vital role in the safe and efficient replenishment of liquid oxygen in commercial and military aircraft. It is relevant to:
Aircraft Manufacturers
Engineering design teams use the standard to develop aircraft liquid oxygen systems that comply with internationally accepted coupling dimensions, ensuring seamless integration with ground servicing equipment.Ground Support Equipment Providers
Suppliers of liquid oxygen replenishment hose units and couplings adhere to ISO 1465 to guarantee their products are compatible with aircraft couplings, supporting global interoperability.Maintenance and Service Operations
Maintenance personnel rely on standardized dimensions to facilitate safe and effective LOX servicing without risk of damaging delicate components or compromising seal integrity.Regulatory Bodies and Safety Inspectors
The standard serves as a benchmark for evaluating the conformity and safety of liquid oxygen replenishment coupling installations in aircraft fleets.
Related Standards
Organizations involved in aerospace fluid transfer systems may also reference complementary standards to ensure comprehensive safety and interoperability, such as:
- ISO/TC 20 standards on aircraft and space vehicle equipment
- Relevant safety standards for cryogenic fluid handling and storage
- International Electrotechnical Commission (IEC) standards related to electrical equipment in hazardous environments (when involved in oxygen replenishment systems)
By following ISO 1465:1989, manufacturers and service providers maintain high safety levels and operational efficiency, benefiting from a universally recognized framework for aircraft liquid oxygen coupling dimensions.
Keywords: ISO 1465, liquid oxygen replenishment coupling, aircraft liquid oxygen system, LOX coupling dimensions, aircraft ground servicing, liquid oxygen hose connection, aerospace fluid transfer standard, aircraft maintenance, aircraft refueling standards, oxygen coupling clearance envelope
ISO 1465:1989 - Aircraft -- Liquid oxygen replenishment couplings -- Mating dimensions
ISO 1465:1989 - Aéronefs -- Raccords de remplissage en oxygene liquide -- Dimensions de raccordement
ISO 1465:1989 - Aéronefs -- Raccords de remplissage en oxygene liquide -- Dimensions de raccordement
Frequently Asked Questions
ISO 1465:1989 is a standard published by the International Organization for Standardization (ISO). Its full title is "Aircraft - Liquid oxygen replenishment couplings - Mating dimensions". This standard covers: Specifies the mating and clearance dimensions. The mating dimensions and characteristics of the ground half shall conform to those in figure 1 and table 1. The aircraft half shall mate with the ground half. The clearance envelope in the aircraft to accommodate the ground half for the purposes of coupling and uncoupling the hose unit shall be in accordance with figure 2 and table 2.
Specifies the mating and clearance dimensions. The mating dimensions and characteristics of the ground half shall conform to those in figure 1 and table 1. The aircraft half shall mate with the ground half. The clearance envelope in the aircraft to accommodate the ground half for the purposes of coupling and uncoupling the hose unit shall be in accordance with figure 2 and table 2.
ISO 1465:1989 is classified under the following ICS (International Classification for Standards) categories: 49.080 - Aerospace fluid systems and components; 49.100 - Ground service and maintenance equipment. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 1465:1989 has the following relationships with other standards: It is inter standard links to ISO 1465:1976. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 1465:1989 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL
ISO
STANDARD
Second edition
1989-09- 15
Aircraft - Liquid Oxygen replenishment
couplings - Mating dimensions
Akonefs - Ratcords de remplissage en oxygene liquide - Dimensions de
raccordement
Reference number
ISO 1465 : 1989 (El
ISO 1465: 1989 (El

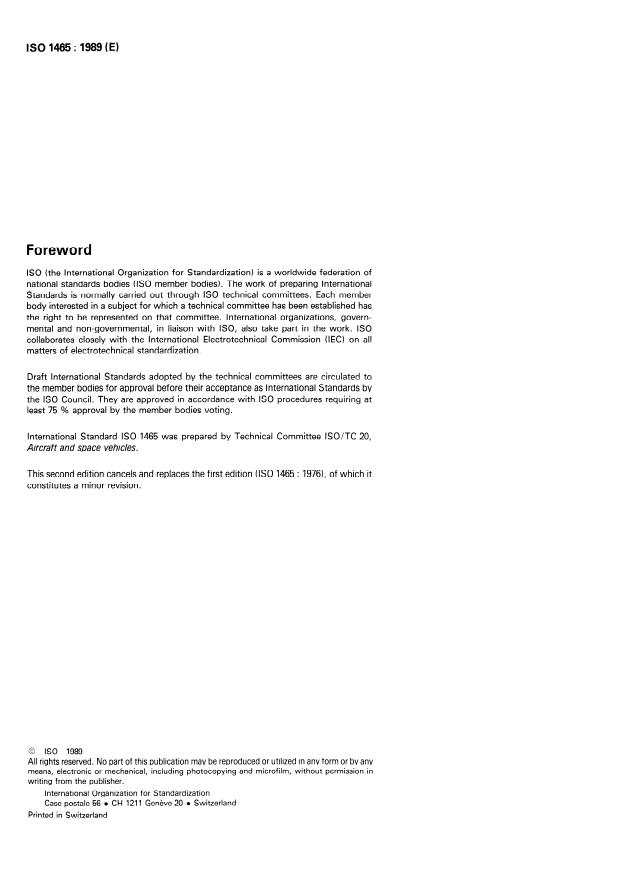

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 1465 was prepared by Technical Committee ISO/TC 20,
Aircraft and space vehicfes.
the first edition (ISO 1465 : 1976), of which it
This second edition cancels and replaces
constitutes a minor revision
0 ISO 1989
All rights reserved. No part of this publication may be reproduced or utilized in any form or by any
means, electronie or mechanical, including photocopying and microfilm, without Permission in
writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-121 1 Geneve 20 o Switze
Printed in Switzerland
ISO 1465: 1989 (E)
INTERNATIONAL STANDARD
Aircraft - Liquid Oxygen replenishment couplings -
Mating dimensions
2.2 The aircraft half of the replenishment coupling for liquid
1 Scope
Oxygen shall mate with the ground half replenishment coupling.
This International Standard specifies the mating and clearance
dimensions of aircraft liquid Oxygen replenishment couplings.
3 Clearance envelope
2 Interchangeability
The clearance envelope in the aircraft to accommodate the
ground half of the replenishment coupling, for the purposes of
2.1 The mating dimensions and characteristics of the ground
half of the liquid Oxygen replenishment coupling shall conform coupling and uncoupling the hose unit, shall be in accordance
to those in figure 1 and table 1. with figure 2 and table 2.
ISO 1465: 1989 (E)

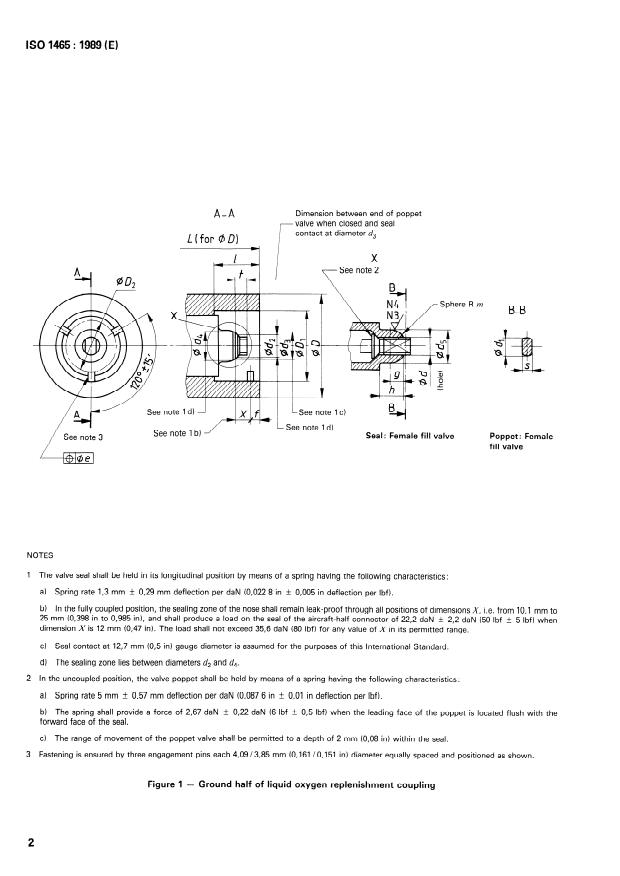

Dimension between end of poppet
A-A
valve when closed and seal
contact at diameter- d3
L (for Ul)
ee note 2
r-e R m
/- Sphe
B-B
Poppet : Female
fill valve
NOTES
1 The valve seal shall be held in its longitudinal Position by
...
NORME
ISO
INTERNATIONALE
Deuxième édition
1989-09- 15
Aéronefs - Raccords de remplissage en
oxygène liquide - Dimensions de raccordement
Aircra ft - Liquid oxygen replenishmen t couplings - Mating dimensions
Numéro de référence
ISO 1465 : 1989 (FI
ISO1465:1989(F)

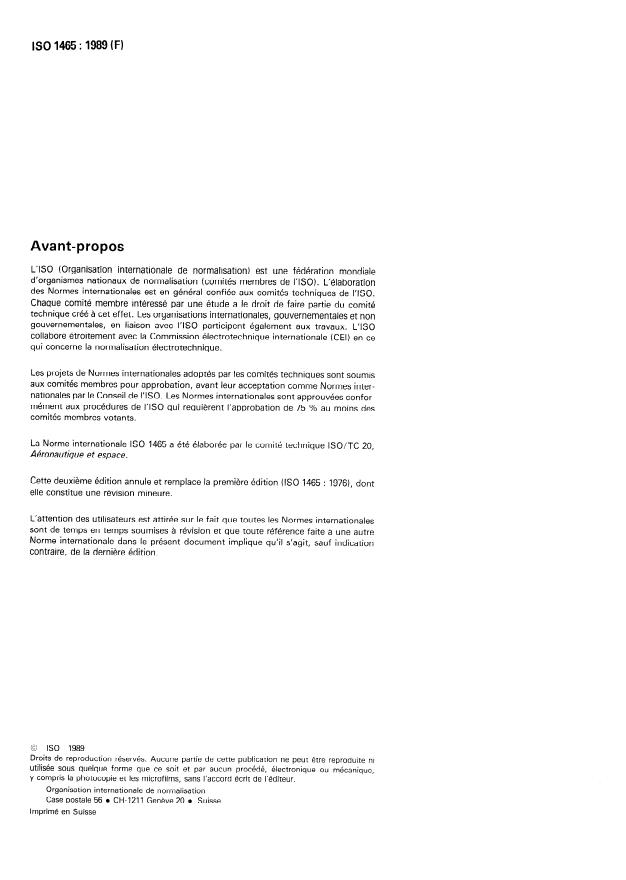

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO
collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce
qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 1465 a été élaborée par le comité technique lSO/TC 20,
Aéronautique et espace.
Cette deuxième édition annule et remplace la première édition (ISO 1465 : l976), dont
elle constitue une révision mineure.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 ISO 1989
Droits de reproduction réservés. Aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-1211 Genève 20 du Suisse
Imprimé en Suisse
ISO 1465: 1989 (FI
NORME INTERNATIONALE
- Raccords de remplissage en oxygène
Aéronefs
Dimensions de raccordement
liquide -
2.2 La partie aéronef du raccord de remplissage en oxygène
1 Domaine d’application
liquide doit pouvoir être accouplée à la partie terrain du raccord
La présente Norme internationale fixe les dimensions de raccor- de remplissage.
dement et de l’espace à laisser libre autour des raccords de rem-
plissage en oxygène liquide à bord des aéronefs.
3 Espace à laisser libre
2 Interchangeabilité
2.1 Les dimensions de raccordement et les caractéristiques L’espace à laisser libre dans l’aéronef pour recevoir la partie ter-
de la partie terrain du raccord de remplissage en oxygène rain du raccord de remplissage, afin de permettre I’accouple-
liquide doivent être conformes à celles qui sont indiquées à la ment et le désaccouplement de la tuyauterie d’alimentation,
figure 1 et dans le tableau 1. doit être conforme à la figure 2 et au tableau 2.
ISO 1465 : 1989 (F)

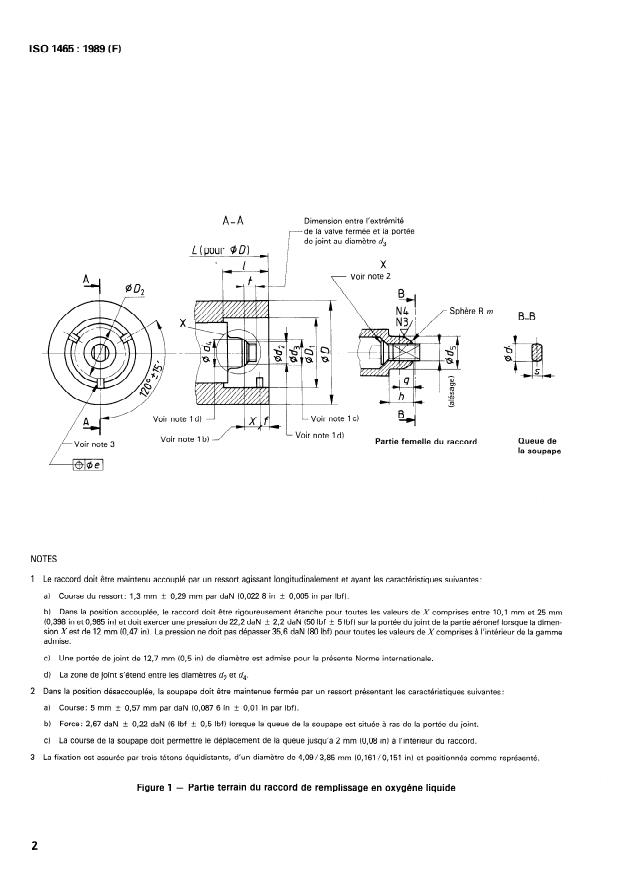

Dimension entre l’extrémité
