ISO 11:1987
(Main)Aircraft - Ground pressure testing connections for pressure cabins
Aircraft - Ground pressure testing connections for pressure cabins
Specifies the basic dimensional and access clearance requirements for pressure connections on pressurized aircraft for coupling with the hose unit or adaptor of ground pressurizing equipment. Three sizes of connection are specified 22,22 mm, 46,04 mm and 72,39 mm for the recommended cabin volumes: not exceeding 1O m^3, 1O to 45 m^3 and 45 to 170 m^3.
Aéronefs — Raccords pour essais de pressurisation au sol de la cabine des aéronefs
General Information
- Status
- Published
- Publication Date
- 28-Jan-1987
- Technical Committee
- ISO/TC 20/SC 10 - Aerospace fluid systems and components
- Drafting Committee
- ISO/TC 20/SC 10/WG 6 - Couplings for rigid pipe
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 10-Mar-2025
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 11:1987 - Aircraft: Ground pressure testing connections for pressure cabins - defines the basic dimensional and access clearance requirements for pressure-testing connections on pressurized aircraft. The standard ensures mechanical and functional compatibility between aircraft cabin fittings and the hose units or adaptors of ground pressurizing equipment used for leak and pressurization testing.
Key topics and requirements
- Connection sizes and recommended cabin volumes
- 22.22 mm (0.875 in) - recommended for cabin volumes not exceeding 10 m³ (≈300 ft³)
- 46.04 mm (1.8125 in) - recommended for cabin volumes 10–45 m³ (≈300–1,500 ft³)
- 72.39 mm (2.85 in) - recommended for cabin volumes 45–170 m³ (≈1,500–6,000 ft³)

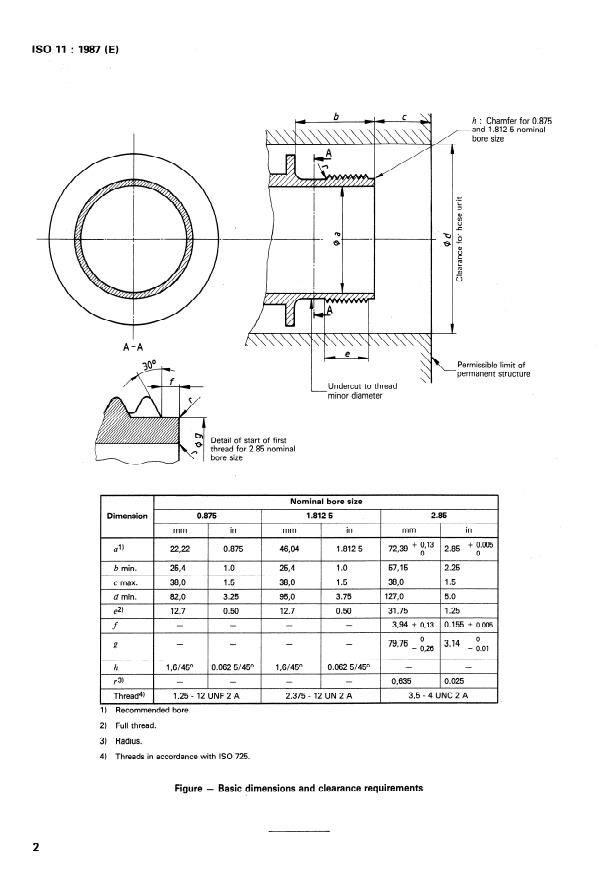

- Dimensional specifications
- Fundamental dimensions for each connection size are provided (including diameter, minimum/maximum limits and key geometric details).
- Drawings and tables in the standard define profile, chamfers (notably for the 0.875 and 1.8125 sizes), and permitted material/structure limits around the fitting.
- Access clearance
- Required clearance envelope around each connection is specified to allow coupling with ground pressurizing hoses or adaptors without interference.
- Threading and mating
- Threads conform to inch-thread conventions referenced to ISO 725; specific thread forms and start/lead details are provided to ensure interchangeability with ground equipment.
- Notes and usage guidance
- The 22.22 mm connection is identified as the recommended connector for tube pressure testing.
Applications
- Standardizes the interface between aircraft fuselage/cabin pressure ports and ground pressurizing/test equipment.
- Used for routine maintenance, pre-flight pressurization checks, leak detection, and certification testing of pressurized cabins.
- Ensures interchangeability and safe, repeatable coupling of ground test hoses and adaptors across different aircraft types and ground support equipment.
Who should use this standard
- Aircraft structural and systems designers specifying cabin test ports
- Ground support equipment (GSE) and adaptor manufacturers
- Maintenance, Repair & Overhaul (MRO) organizations performing cabin pressurization tests
- Aircraft certification and regulatory engineers responsible for compliance and test procedures
Related standards
- ISO 725 - referenced for inch thread dimensions (used for the threaded connections in ISO 11:1987)
Keywords: ISO 11:1987, ground pressure testing connections, aircraft cabin pressurization, pressure testing adaptor, hose coupling, dimensional requirements, access clearance, aircraft maintenance.
ISO 11:1987 - Aircraft -- Ground pressure testing connections for pressure cabins
ISO 11:1987 - Aéronefs -- Raccords pour essais de pressurisation au sol de la cabine des aéronefs
ISO 11:1987 - Aéronefs -- Raccords pour essais de pressurisation au sol de la cabine des aéronefs
Frequently Asked Questions
ISO 11:1987 is a standard published by the International Organization for Standardization (ISO). Its full title is "Aircraft - Ground pressure testing connections for pressure cabins". This standard covers: Specifies the basic dimensional and access clearance requirements for pressure connections on pressurized aircraft for coupling with the hose unit or adaptor of ground pressurizing equipment. Three sizes of connection are specified 22,22 mm, 46,04 mm and 72,39 mm for the recommended cabin volumes: not exceeding 1O m^3, 1O to 45 m^3 and 45 to 170 m^3.
Specifies the basic dimensional and access clearance requirements for pressure connections on pressurized aircraft for coupling with the hose unit or adaptor of ground pressurizing equipment. Three sizes of connection are specified 22,22 mm, 46,04 mm and 72,39 mm for the recommended cabin volumes: not exceeding 1O m^3, 1O to 45 m^3 and 45 to 170 m^3.
ISO 11:1987 is classified under the following ICS (International Classification for Standards) categories: 49.080 - Aerospace fluid systems and components; 49.100 - Ground service and maintenance equipment. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 11:1987 has the following relationships with other standards: It is inter standard links to ISO 11:1980. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 11:1987 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
ISO
INTERNATIONAL STANDARD . 11
Second edition
1987-02-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
ME~YHAPOflHAR OPTAHH3Al#M fl0 CTAHAAPTM3AIJHH
.
Aircraft - Ground pressure testing connections for
pressure cabins
/
Raccotds pout essais de pmsutisation au so/ de 4~ cabine des atkonefs
Akonefs -
Reference number
.
+ ISO 11: 1987 (E)
f
.a
i*
L > r’
,
*
. . ;
. _
. .

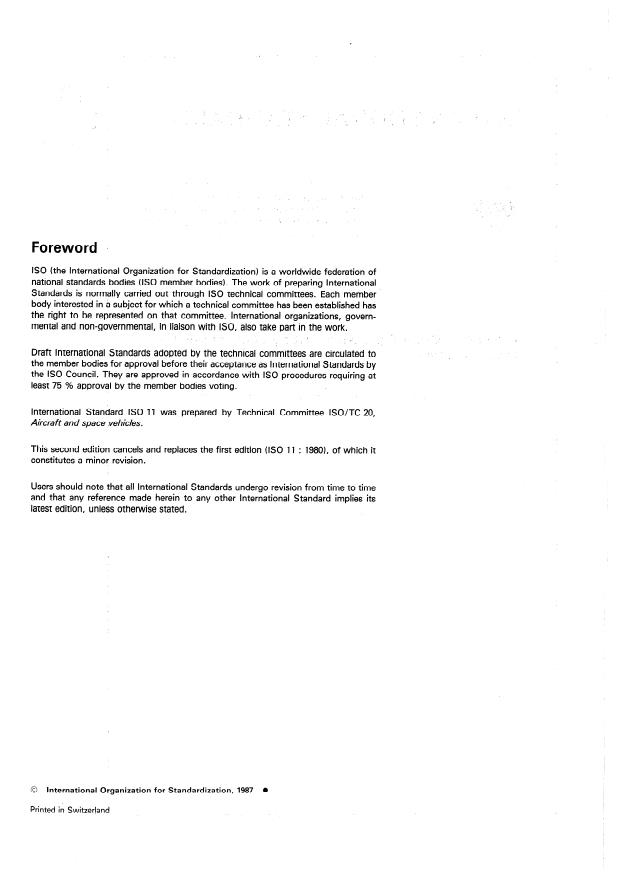

Foreword ,
ISO (the International Organization for S tandardization) is a worldwide federation of
national S tandards bodies (ISO member bodies). The work of preparing International
S tandards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO , also take patt in the work.
-. I. .
..,, ’ .
.I 1
, ‘.
.
Draft International S tandards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International S tandards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International S tandard ISO 11 was prepared by Technical Committee ISO /TC 20,
Aircraft and space .vehicles.
This second edition cancels and replaces the first edition (ISO 11 : 19801, of which it
constitutes a minor revision.
Users should note that all International S tandards undergo revision from time to time
and that any reference made herein to any other International S tandard implies its
latest edition, unless othennlise stated.
0 International Organkation for Standardkation, 1987 *
Printed in Switzer!and
ISO 11 : 1987 (EI
INTERNATIONAL STANDARD
Aircraft - Ground pressure testing connections for
pressure cabins
2 Reference
1 Scope and field of application
ISO 725, ISO inch screw tbreads - Basic dimensions.
This International Standard specifies the basic dimensional and
access clearance requirements for pressure testing connections
on pressurized aircraf?
...
ISO
NORME INTERNATIONALE 11
Deuxième édition
1987-02-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
. ME~YHAPOflHAR OPTAHM3A~MFl fl0 CTAHfiAPTM3A~MM
Aéronefs - Raccords pour essais de pressurisation au
sol de la cabine des aéronefs
Akcraft - Ground pressure testing connections for pressure cabins
Numéro de référence
ISO 11: 1987 (F)

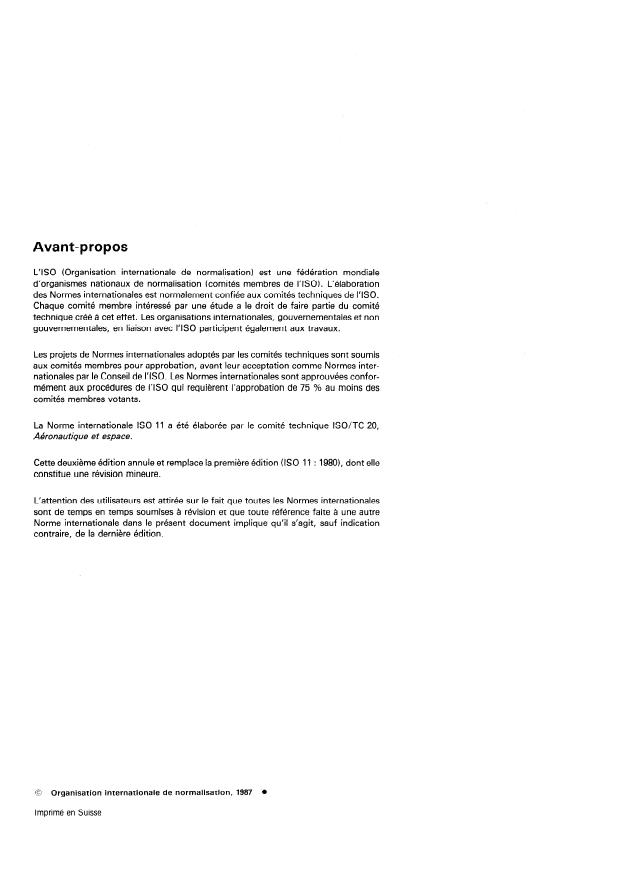

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 11 a été élaborée par le comité technique ISO/TC 20,
Aéronautique et espace.
Cette deuxième édition annule et remplace la première édition (ISO Il : 19801, dont elle
constitue une révision mineure.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1987
Imprimé en Suisse
ISO 11 : 1987 (FI
NORME INTERNATIONALE
Aéronefs - Raccords pour essais de pressurisation au sol
de la cabine des aéronefs
1 Objet et domaine d’application 2 Référence
ISO 725, Filetages /SO en inches - Dimensions de base.
La présente Norme internationale spécifie les caractéristiques
dimensionnelles fondamentales et les caractéristiques de
l’espace libre pour l’accès des raccords pour les essais de pres-
surisation au sol des aéronefs à cabine pressurisée, pour le
branchement à la tu
...
ISO
NORME INTERNATIONALE 11
Deuxième édition
1987-02-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
. ME~YHAPOflHAR OPTAHM3A~MFl fl0 CTAHfiAPTM3A~MM
Aéronefs - Raccords pour essais de pressurisation au
sol de la cabine des aéronefs
Akcraft - Ground pressure testing connections for pressure cabins
Numéro de référence
ISO 11: 1987 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 11 a été élaborée par le comité technique ISO/TC 20,
Aéronautique et espace.
Cette deuxième édition annule et remplace la première édition (ISO Il : 19801, dont elle
constitue une révision mineure.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1987
Imprimé en Suisse
ISO 11 : 1987 (FI
NORME INTERNATIONALE
Aéronefs - Raccords pour essais de pressurisation au sol
de la cabine des aéronefs
1 Objet et domaine d’application 2 Référence
ISO 725, Filetages /SO en inches - Dimensions de base.
La présente Norme internationale spécifie les caractéristiques
dimensionnelles fondamentales et les caractéristiques de
l’espace libre pour l’accès des raccords pour les essais de pres-
surisation au sol des aéronefs à cabine pressurisée, pour le
branchement à la tu
...
