ISO 4254-9:2018
(Main)Agricultural machinery — Safety — Part 9: Seed drills
Agricultural machinery — Safety — Part 9: Seed drills
This document, intended to be used together with ISO 4254-1, specifies the safety requirements, and their verification for design and construction of mounted, semi-mounted, trailed or self-propelled seed drills, including the seeding function of combined seed and fertilizer drills, and seed drills with integrated and inseparable powered soil-working tools used in agriculture. In addition, it specifies the type of information on safe working practices (including residual risks) to be provided by the manufacturer. This document is also applicable to seeding systems where components for seed deposition in the soil, for seed metering and for seed storage are distributed between two or more linked vehicles. This document deals with all significant hazards (as listed in Annex A), hazardous situations and events relevant to seed drills, when they are used as intended and under the conditions of misuse foreseeable by the manufacturer, excepting the hazards arising from — electrostatic phenomena, — external influences on electrical equipment, — failure of energy supply, — failure and/or malfunction of the control system, — inadequate visibility from drivers'/operators' position, — travelling functions (drive, braking, etc.), — break down of parts rotating at high speed, — equipment for loading seeds (and fertilizer), and — moving parts for power transmission except for strength requirements for guards. This document is not applicable to — fertilizer distributors designed only for solid fertilizer application (covered in ISO 4254-8), — maintenance or repairs carried out by professional service personnel, or — to environmental hazards (except noise), and — to seed drills which are manufactured before the date of its publication. When requirements of this document are different from those which are stated in ISO 4254-1, the requirements of this document take precedence over the requirements of ISO 4254-1 for machines that have been designed and built according to the provisions of this document.
Matériel agricole — Sécurité — Partie 9: Semoirs
Le présent document, destiné à être utilisé conjointement avec l'ISO 4254‑1, spécifie les exigences de sécurité et leur vérification pour la conception et la construction des semoirs portés, semi-portés, traînés ou automoteurs, y compris la fonction semis des semoirs combinant la distribution de semence et d'engrais et des semoirs avec outils de travail du sol animés, intégrés et indissociables, utilisés en agriculture. En outre, elle spécifie le type d'informations sur les pratiques d'utilisation sûre (y compris les risques résiduels) que le fabricant doit donner. Le présent document s'applique également aux systèmes de semis dans lesquels les éléments permettant de déposer dans le sol, de doser et de stocker les semences sont répartis entre deux véhicules reliés ou plus. Le présent document traite de tous les phénomènes dangereux, situations et événements dangereux significatifs (tels que listés dans l'Annexe A) applicables aux semoirs, lorsqu'ils sont utilisés normalement et des mauvais usages prévisibles par le fabricant, à l'exception des phénomènes dangereux engendrés par: — des phénomènes électrostatiques; — des influences extérieures sur l'équipement électrique; — une défaillance de l'alimentation en énergie; — des défaillances et/ou dysfonctionnements du système de commande; — une visibilité inadéquate depuis le poste de conduite/la position de l'opérateur; — les fonctions de déplacement (transmission, freinage, etc.); — la rupture de pièces en rotation à grande vitesse; — les dispositifs de chargement des semences (et engrais), et — éléments mobiles de transmission de puissance, à l'exception des exigences de résistance des protecteurs. Le présent document ne s'applique pas: — aux distributeurs d'engrais conçus uniquement pour l'épandage d'engrais solides (couverts par l'ISO 4254‑8), — à la maintenance ou aux réparations effectuées par du personnel professionnel, ou — aux phénomènes dangereux liés à l'environnement (excepté le bruit) et — aux semoirs fabriqués avant sa date de publication. Lorsque des exigences du présent document diffèrent de celles de l'ISO 4254‑1, les exigences du présent document prévalent sur celles de l'ISO 4254‑1, pour les machines conçues et fabriquées conformément aux dispositions du présent document.
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4254-9
Third edition
2018-09
Agricultural machinery — Safety —
Part 9:
Seed drills
Matériel agricole — Sécurité —
Partie 9: Semoirs
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions . 2
4 Safety requirements, risk reduction and protective measures . 3
4.1 General . 3
4.2 Controls . 3
4.3 Swivelling and folding components . 5
4.4 Hoppers . 5
4.4.1 Cover. 5
4.4.2 Moving components . 5
4.5 Loading . 6
4.5.1 Operator access to loading locations without load . 6
4.5.2 Operator access to loading location with load . 6
4.5.3 Other boarding means .10
4.6 Single seed drills .10
4.7 Blower .10
4.8 Flow rate calibration system .10
4.9 Hitching and clearance zone .10
4.10 Noise reduction as a safety requirement .12
5 Verification of the safety requirements and protective/risk reduction measures .12
6 Information for use .12
6.1 Instruction handbook .12
6.2 Safety and instructional signs .13
Annex A (informative) List of significant hazards.14
Annex B (informative) Examples of seed drills .17
Bibliography .20
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 23, Tractors and agricultural and forestry
machinery, Subcommittee SC 3, Safety and comfort.
This third edition cancels and replaces the second edition (ISO 4254-9:2008), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— revision of the 2008 edition under the Vienna Agreement (whole document);
— alignment with ISO 4254-1:2013 and ISO 4254-8:2018;
— addition of terms and definitions (3.5, 3.6 and 3.7);
— modification of control requirements (4.2.2);
— modification of hopper requirements (4.4);
— modification of single seed drills requirements (4.6);
— addition of noise reduction requirements (4.10);
— alignment of the list of significant hazards (Annex A).
A list of all parts in the ISO 4254 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
Introduction
This document is a type-C standard as stated in ISO 12100.
This document is of relevance, in particular, for the following stakeholder groups representing the
market players with regard to machinery safety:
— machine manufacturers (small, medium and large enterprises);
— health and safety bodies (regulators, accident prevention organizations, market surveillance, etc.).
Others can be affected by the level of machinery safety achieved with the means of the document by the
above-mentioned stakeholder groups:
— machine users/employers (small, medium and large enterprises);
— machine users/employees (e.g. trade unions, organizations for people with special needs);
— service providers, e.g. for maintenance (small, medium and large enterprises);
— consumers (in case of machinery intended for use by consumers).
The above-mentioned stakeholder groups have been given the possibility to participate at the drafting
process of this document.
The machinery concerned and the extent to which hazards, hazardous situations and events are covered
are indicated in the scope of this document. These hazards are specific to seed drills.
When provisions of this type-C standard are different from those which are stated in type-A or type-B
standards, the provisions of this type-C standard take precedence over the provisions of the other
standards for machines that have been designed and built according to the provisions of this type-C
standard.
Significant hazards that are common to all the agricultural machines (self-propelled, mounted, semi-
mounted and trailed) are dealt with in ISO 4254-1.
INTERNATIONAL STANDARD ISO 4254-9:2018(E)
Agricultural machinery — Safety —
Part 9:
Seed drills
1 Scope
This document, intended to be used together with ISO 4254-1, specifies the safety requirements, and
their verification for design and construction of mounted, semi-mounted, trailed or self-propelled
seed drills, including the seeding function of combined seed and fertilizer drills, and seed drills with
integrated and inseparable powered soil-working tools used in agriculture. In addition, it specifies
the type of information on safe working practices (including residual risks) to be provided by the
manufacturer.
This document is also applicable to seeding systems where components for seed deposition in the soil,
for seed metering and for seed storage are distributed between two or more linked vehicles.
This document deals with all significant hazards (as listed in Annex A), hazardous situations and events
relevant to seed drills, when they are used as intended and under the conditions of misuse foreseeable
by the manufacturer, excepting the hazards arising from
— electrostatic phenomena,
— external influences on electrical equipment,
— failure of energy supply,
— failure and/or malfunction of the control system,
— inadequate visibility from drivers’/operators’ position,
— travelling functions (drive, braking, etc.),
— break down of parts rotating at high speed,
— equipment for loading seeds (and fertilizer), and
— moving parts for power transmission except for strength requirements for guards.
This document is not applicable to
— fertilizer distributors designed only for solid fertilizer application (covered in ISO 4254-8),
— maintenance or repairs carried out by professional service personnel, or
— to environmental hazards (except noise), and
— to seed drills which are manufactured before the date of its publication.
When requirements of this document are different from those which are stated in ISO 4254-1, the
requirements of this document take precedence over the requirements of ISO 4254-1 for machines that
have been designed and built according to the provisions of this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4254-1:2013, Agricultural machinery — Safety — Part 1: General requirements
ISO 4254-5, Agricultural machinery — Safety — Part 5: Power-driven soil-working equipment
ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper
and lower limbs
ISO 14120:2015, Safety of machinery — Guards — General requirements for the design and construction of
fixed and movable guards
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 4254-1, ISO 12100 and the
following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
3.1
seed drill
machine for sowing seeds (e.g. cereals) in a continuous manner
Note 1 to entry: Examples of such machines are given in Annex B.
3.2
seed drill with integrated and inseparable powered soil-working tools
single machine including the functions of seeding and of soil-working powered tools of which neither
the seed drill (3.1) nor the
...
NORME ISO
INTERNATIONALE 4254-9
Troisième édition
2018-09
Matériel agricole — Sécurité —
Partie 9:
Semoirs
Agricultural machinery — Safety —
Part 9: Seed drills
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Exigences de sécurité et mesures de protection . 3
4.1 Généralités . 3
4.2 Commandes . 3
4.3 Éléments pivotants et repliables . 5
4.4 Trémies . 5
4.4.1 Couvercle . 5
4.4.2 Éléments en mouvement . 5
4.5 Chargement . 6
4.5.1 Accès de l'opérateur aux zones de chargement sans charge . 6
4.5.2 Accès de l'opérateur aux zones de chargement avec charge . 6
4.5.3 Autres moyens d’accès . 9
4.6 Semoirs monograines .10
4.7 Ventilateur .10
4.8 Système de calibrage du débit .10
4.9 Zone d’attelage et de dégagement .10
4.10 Réduction du bruit en tant qu'exigence de sécurité .11
5 Vérification des spécifications de sécurité et/ou mesures de prévention .12
6 Informations pour l'utilisation .12
6.1 Notice d'instructions .12
6.2 Signaux et dispositifs d'avertissement .13
Annexe A (informative) Liste des phénomènes dangereux significatifs .14
Annexe B (informative) Exemples de semoirs .17
Bibliographie .20

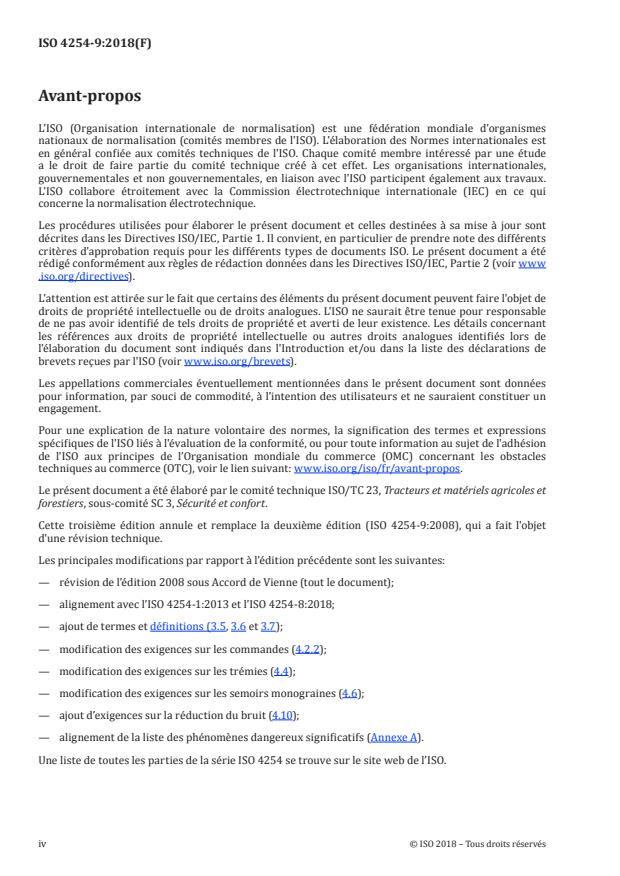

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 3, Sécurité et confort.
Cette troisième édition annule et remplace la deuxième édition (ISO 4254-9:2008), qui a fait l'objet
d'une révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— révision de l’édition 2008 sous Accord de Vienne (tout le document);
— alignement avec l’ISO 4254-1:2013 et l’ISO 4254-8:2018;
— ajout de termes et définitions (3.5, 3.6 et 3.7);
— modification des exigences sur les commandes (4.2.2);
— modification des exigences sur les trémies (4.4);
— modification des exigences sur les semoirs monograines (4.6);
— ajout d’exigences sur la réduction du bruit (4.10);
— alignement de la liste des phénomènes dangereux significatifs (Annexe A).
Une liste de toutes les parties de la série ISO 4254 se trouve sur le site web de l’ISO.
iv © ISO 2018 – Tous droits réservés
Introduction
Le présent document est une norme de type C comme indiqué dans l’ISO 12100.
Le présent document concerne, en particulier, les groupes de parties prenantes suivants représentant
les acteurs du marché en ce qui concerne la sécurité des machines:
— fabricants de machines (petites, moyennes et grandes entreprises);
— organismes de santé et de sécurité (autorités réglementaires, organismes de prévention des risques
professionnels, surveillance du marché, etc.).
D’autres partenaires peuvent être concernés par le niveau de sécurité des machines atteint à l’aide du
document par les groupes de parties prenantes mentionnés ci-dessus:
— utilisateurs de machines/employeurs (petites, moyennes et grandes entreprises);
— utilisateurs de machines/salariés (par exemple, syndicats de salariés, organisations représentant
des personnes ayant des besoins particuliers);
— prestataires de services, par exemple, sociétés de maintenance (petites, moyennes et grandes
entreprises);
— consommateurs (dans le cas de machines destinées à être utilisées par des consommateurs).
Les groupes de parties prenantes mentionnés ci-dessus ont eu la possibilité de participer à l’élaboration
du présent document.
Les machines concernées et l'étendue des phénomènes dangereux, des situations dangereuses et des
événements dangereux couverts sont indiquées dans le domaine d'application du présent document.
Ces phénomènes dangereux sont spécifiques aux semoirs.
Lorsque des dispositions de la présente norme de type C sont différentes de celles mentionnées dans
des normes de type A ou de type B, les dispositions de la présente norme de type C prennent le pas sur
celles des autres normes, pour les machines conçues et fabriquées conformément aux dispositions de la
présente norme de type C.
Les phénomènes dangereux communs à l'ensemble des machines agricoles (automotrices, portées,
semi-portées et traînées) sont traités dans l’ISO 4254-1.
NORME INTERNATIONALE ISO 4254-9:2018(F)
Matériel agricole — Sécurité —
Partie 9:
Semoirs
1 Domaine d'application
Le présent document, destiné à être utilisé conjointement avec l’ISO 4254-1, spécifie les exigences de
sécurité et leur vérification pour la conception et la construction des semoirs portés, semi-portés,
traînés ou automoteurs, y compris la fonction semis des semoirs combinant la distribution de semence
et d’engrais et des semoirs avec outils de travail du sol animés, intégrés et indissociables, utilisés en
agriculture. En outre, elle spécifie le type d'informations sur les pratiques d'utilisation sûre (y compris
les risques résiduels) que le fabricant doit donner.
Le présent document s'applique également aux systèmes de semis dans lesquels les éléments
permettant de déposer dans le sol, de doser et de stocker les semences sont répartis entre deux
véhicules reliés ou plus.
Le présent document traite de tous les phénomènes dangereux, situations et événements dangereux
significatifs (tels que listés dans l'Annexe A) applicables aux semoirs, lorsqu'ils sont utilisés
normalement et des mauvais usages prévisibles par le fabricant, à l’exception des phénomènes
dangereux engendrés par:
— des phénomènes électrostatiques;
— des influences extérieures sur l’équipement électrique;
— une défaillance de l’alimentation en énergie;
— des défaillances et/ou dysfonctionnements du système de commande;
— une visibilité inadéquate depuis le poste de conduite/la position de l'opérateur;
— les fonctions de déplacement (transmission, freinage, etc.);
— la rupture de pièces en rotation à grande vitesse;
— les dispositifs de chargement des semences (et engrais), et
— éléments mobiles de transmission de puissance, à l’exception des exigences de résistance des
protecteurs.
Le présent document ne s'applique pas:
— aux distributeurs d'engrais conçus uniquement pour l'épandage d'engrais solides (couverts par
l'ISO 4254-8),
— à la maintenance ou aux réparations effectuées par du personnel professionnel, ou
— aux phénomènes dangereux liés à l'environnement (excepté le bruit) et
— aux semoirs fabriqués avant sa date de publication.
Lorsque des exigences du présent document diffèrent de celles de l’ISO 4254-1, les exigences du présent
document prévalent sur celles de l’ISO 4254-1, pour les machines conçues et fabriquées conformément
aux dispositions du présent document.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l'édition citée s'applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 4254-1:2013, Matériel agricole — Sécurité — Partie 1: Exigences générales
ISO 4254-5, Matériel agricole — Sécurité — Partie 5: Machines de travail du sol à outils animés
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
