ISO 4401:2005
(Main)Hydraulic fluid power — Four-port directional control valves — Mounting surfaces
Hydraulic fluid power — Four-port directional control valves — Mounting surfaces
ISO 4401:2005 specifies the dimensions and other data relating to surfaces on which four-port hydraulic directional control valves are mounted in order to ensure their interchangeability. It applies to mounting surfaces for four-port hydraulic directional control valves which represent current practice. They are generally applicable to industrial equipment.
Transmissions hydrauliques — Distributeurs à quatre orifices — Plan de pose
L'ISO 4401:2005 spécifie les dimensions et autres caractéristiques des plans de pose sur lesquels sont montés des distributeurs hydrauliques à quatre orifices en vue d'assurer leur interchangeabilité. Elle est applicable aux plans de pose des distributeurs hydrauliques à quatre orifices, qui représentent la pratique courante. Ils sont généralement utilisés dans les équipements industriels.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4401
Third edition
2005-07-15
Hydraulic fluid power — Four-port
directional control valves — Mounting
surfaces
Transmissions hydrauliques — Distributeurs à quatre orifices — Plan
de pose
Reference number
ISO 4401:2005(E)
©
ISO 2005
---------------------- Page: 1 ----------------------
ISO 4401:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4401:2005(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 1
4 Symbols . 2
5 Tolerances . 2
6 Dimensions. 2
7 Pressure limitations. 3
8 Identification statement (reference to this International Standard) . 3
Bibliography . 16
© ISO 2005 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4401:2005(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4401 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 5,
Control products and components.
This third edition cancels and replaces the second edition (ISO 4401:1994) which has been technically revised.
iv © ISO 2005 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4401:2005(E)
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure within an
enclosed circuit. Typical components found in such systems include hydraulic valves. These devices control
flow direction, pressure or flow rate of liquids in the enclosed circuit.
© ISO 2005 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4401:2005(E)
Hydraulic fluid power — Four-port directional control valves —
Mounting surfaces
1 Scope
This International Standard specifies the dimensions and other data relating to surfaces on which four-port
hydraulic directional control valves are mounted in order to ensure their interchangeability.
It applies to mounting surfaces for four-port hydraulic directional control valves which represent current
practice. They are generally applicable to industrial equipment.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 286-2, ISO system of limits and fits — Part 2: Tables of standard tolerance grades and limit deviations for
holes and shafts
ISO 1101, Geometrical Product Specifications (GPS) — Geometrical tolerancing — Tolerances of form,
orientation, location and run-out
ISO 1302, Geometrical Product Specifications (GPS) — Indication of surface texture in technical product
documentation
ISO 4287, Geometrical Product Specifications (GPS) — Surface texture: Profile method — Terms, definitions
and surface texture parameters.
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5783, Hydraulic fluid power — Code for identification of valve mounting surfaces and cartridge valve
cavities
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 apply.
© ISO 2005 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 4401:2005(E)
4 Symbols
4.1 For the purposes of this International Standard, the following symbols apply:
A, B, L, P, T, T , X and Y identify ports;
1
F , F , F , F , F and F identify threaded holes for fixing cap screws (bolts) (see footnote a in the
1 2 3 4 5 6
figures);
G, G , G identify locating pin holes.
1 2
4.2 An explanation for the codes is given in ISO 5783.
5 Tolerances
5.1 The following values shall be applied to the mounting surface, i.e. that area within dotted bold lines:
surface roughness: Ra u 0,8 µm as specified in ISO 1302 and ISO 4287;
surface flatness: 0,01 mm over a distance of 100 mm, as specified in ISO 1101;
tolerance for diameter of locating pin hole: H12 in accordance with ISO 286-2.
5.2 The following tolerances shall be complied with along the x- and y-axes with respect to the origin:
pin holes and bolt holes: ± 0,1 mm;
port holes: ± 0,2 mm.
As for the other dimensions, see the figures.
6 Dimensions
6.1 The mounting surface dimensions for hydraulic directional control valves with four service ports shall be
selected from the figures and tables specified in 6.2 to 6.7.
6.2 Mounting surface dimensions for control valves with four service ports with 4,5 mm maximum port
diameter (4401–02–01–0–05), are given in Figure 1 and Table 1.
6.3 Mounting surface dimensions for control valves with four service ports with 7,5 mm maximum port
diameter:
a) without pilot port (4401–03–02–0–05), are given in Figure 2 and Table 2;
b) with pilot ports (4401–03–03–0–05), are given in Figure 3 and Table 3.
6.4 Mounting surface dimensions for control valves with four service ports with 11,2 mm maximum port
diameter:
a) without pilot port (4401–05–04–0–05), are given in Figure 4 and Table 4;
b) with pilot ports (4401–05–05–0–05), are given in Figure 5 and Table 5;
c) with drain port and without pilot ports (4401–05–06–0–05), are given in Figure 6 and Table 6.
2 © ISO 2005 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 4401:2005(E)
6.5 Mounting surface dimensions for control valves with four service ports with pilot ports and with 17,5 mm
maximum port diameter, with or without drain ports (4401–07–07–0–05), are given in Figure 7 and Table 7.
6.6 Mounting surface dimensions for control valves with four service ports with pilot ports and with 25 mm
maximum port diameter, with or without drain ports (4401–08–08–0–05), are given in Figure 8 and Table 8.
6.7 Mounting surface dimensions for control valves with four service ports with pilot ports and with 32 mm
maximum port diameter, with or without drain ports (4401–10–09–0–05), are given in Figure 9 and Table 9.
7 Pressure limitations
Operating pressure limitations for subplates and manifold blocks with these mounting surfaces shall be
established by the manufacturer.
8 Identification statement (reference to this International Standard)
Use the following statement in test reports, catalogues and sales literature when electing to comply with this
International Standard:
“Mounting surface dimensions conform to ISO 4401:2005, Hydraulic fluid power — Four-port directional
control valves — Mounting surfaces”
© ISO 2005 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 4401:2005(E)
Codification: 4401–02–01–0–05
Dimensions in millimetres
a
The minimum thread depth is 1,5 bolt diameters, D. The recommended full thread depth shall be 2D + 6 mm to aid
interchangeability of valves and to reduce the number of fixing bolt lengths. The recommended engagement of fixing cap
screw (bolt) threads for ferrous mountings is 1,25D.
b
The dimensions specifying the area within the dotted bold lines are the minimum dimensions for the mounting surface.
The corners of the rectangle may be radiused to a maximum radius, r , equal to the thread diameter of the fixing cap
max
screws (bolts). Along each axis the fixing holes are at equal distances to the mounting surface edges.
c
This dimension gives the minimum space required for a valve with this mounting surface. The dimension is also the
minimum distance from centreline to centreline of two identical mounting surfaces placed on a manifold block. The
attention of valve manufacturers is drawn to the fact that no part of the width of the complete valve assembly is to exceed
this dimension.
Figure 1 — Mounting surface for four-port hydraulic directional control valves with 4,5 mm maximum
port diameter
Table 1 — Mounting surface for four-port hydraulic directional control valves with 4,5 mm maximum
port diameter
Dimensions in millimetres
a
P A T B F F F F G
1 2 3 4
Axis
∅ 4,5 max. ∅ 4,5 max. ∅ 4,5 max. ∅ 4,5 max. M5 M5 M5 M5 ∅ 3,4
x 12 4,3 12 19,7 0 24 24 0 26,5
y 20,25 11,25 2,25 11,25 0 – 0,75 23,25 22,5 17,75
NOTE Operating pressure limitations for subplates and manifold blocks with these mounting surfaces are specified by the
manufacturer.
a
Blind holes made in the mounting surfaces to accommodate the locating pins on the valves; their minimum depth is 4 mm.
4 © ISO 2005 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 4401:2005(E)
Codification: 4401–03–02–0–05
Dimensions in millimetres
a
The minimum thread depth is 1,5 cap screw (bolt) thread diameters, D. The recommended full thread depth shall be
2D + 6 mm to aid interchangeability of valves and to reduce the number of fixing cap screw (bolt) lengths. The
recommended engagement of fixing cap screw (bolt) threads for ferrous mountings is 1,25D.
b
The dimensions specifying the area within the dotted bold lines are the minimum dimensions for the mounting surface.
The corners of the rectangle may be radiused to a maximum radius, r , equal to the thread diameter of the fixing cap
max
screws (bolts). Along each axis the fixing holes are at equal distances to the mounting surface edges.
c
This dimension gives the minimum space required for a valve with this mounting surface. The dimension is also the
minimum distance from centreline to centreline of two identical mounting surfaces placed on a manifold block. The
attention of valve manufacturers is drawn to the fact that no part of the width of the complete valve assembly is to exceed
this dimension.
Figure 2 — Mounting surface for four-port hydraulic directional control valves with 7,5 mm maximum
port diameter and without pilot port
Table 2 — Mounting surface for four-port hydraulic directional control valves with 7,5 mm maximum
port diameter and without pilot port
Dimensions in millimetres
a
P A T B F F F F G
1 2 3 4
Axis
∅ 7,5 max. ∅ 7,5 max. ∅ 7,5 max. ∅ 7,5 max. M5 M5 M5 M5 ∅ 4
x 21,5 12,7 21,5 30,2 0 40,5 40,5 0 33
y 25,9 15,5 5,1 15,5 0 – 0,75 31,75 31 31,75
NOTE 1 The use of this mounting surface will require caution relative to the port seals.
NOTE 2 Operating pressure limitations for subplates and manifold blocks with these mounting surfaces are specified by the
manufacturer.
a
Blind holes made in the mounting surfaces to accommodate the locating pins on the valves; their minimum depth is 4 mm.
© ISO 2005 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 4401:2005(E)
Codification: 4401–03–03–0–05
Dimensions in millimetres
a
The minimum thread depth is 1,5 cap screw (bolt) thread diameters, D. The recommended full thread depth shall be
2D + 6 mm to aid interchangeability of valves and to reduce the number of fixing cap screw (bolt) lengths. T
...
NORME ISO
INTERNATIONALE 4401
Troisième édition
2005-07-15
Transmissions hydrauliques —
Distributeurs à quatre orifices — Plan
de pose
Hydraulic fluid power — Four-port directional control valves — Mounting
surfaces
Numéro de référence
ISO 4401:2005(F)
©
ISO 2005
---------------------- Page: 1 ----------------------
ISO 4401:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4401:2005(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 1
4 Symboles . 2
5 Tolérances . 2
6 Dimensions. 2
7 Limitations de pression. 3
8 Phrase d'identification (référence à la présente Norme internationale) . 3
Bibliographie . 16
© ISO 2005 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4401:2005(F)

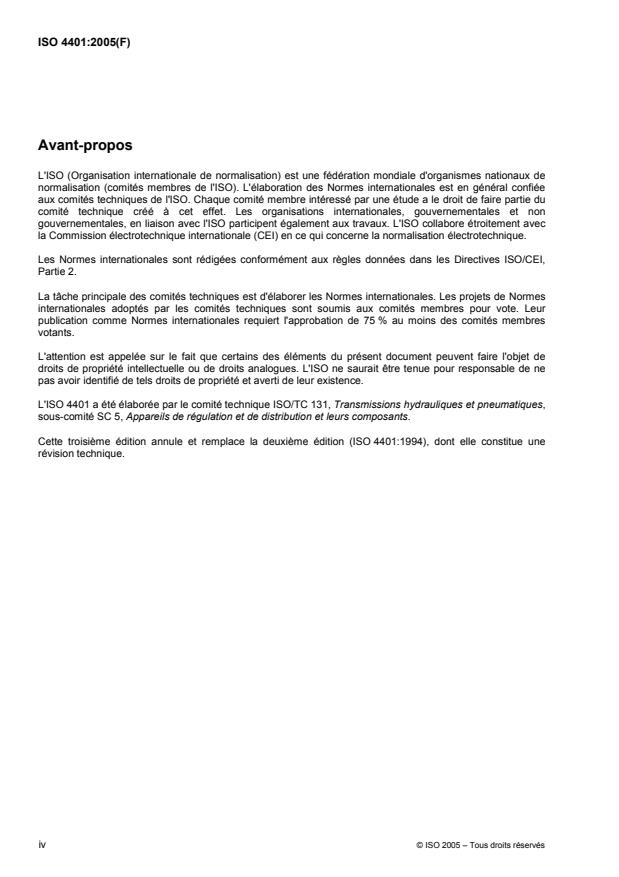

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 4401 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et pneumatiques,
sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 4401:1994), dont elle constitue une
révision technique.
iv © ISO 2005 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4401:2005(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par l'intermédiaire
d'un liquide sous pression circulant en circuit fermé. Les distributeurs hydrauliques sont des composants
typiques de ces systèmes. Ces dispositifs commandent le sens d'écoulement, la pression ou le débit des
liquides dans le circuit fermé.
© ISO 2005 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 4401:2005(F)
Transmissions hydrauliques — Distributeurs à quatre
orifices — Plan de pose
1 Domaine d'application
La présente Norme internationale spécifie les dimensions et autres caractéristiques des plans de pose sur
lesquels sont montés des distributeurs hydrauliques à quatre orifices en vue d'assurer leur interchangeabilité.
Elle est applicable aux plans de pose des distributeurs hydrauliques à quatre orifices, qui représentent la
pratique courante. Ils sont généralement utilisés dans les équipements industriels.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 286-2, Système ISO de tolérances et d'ajustements — Partie 2: Tables des degrés de tolérance
normalisés et des écarts limites des alésages et des arbres
ISO 1101, Spécification géométrique des produits (GPS) — Tolérancement géométrique — Tolérancement de
forme, orientation, position et battement
ISO 1302, Spécification géométrique des produits (GPS) — Indication des états de surface dans la
documentation technique de produits
ISO 4287, Spécification géométrique des produits (GPS) — État de surface: Méthode du profil — Termes,
définitions et paramètres d'état de surface
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5783, Transmissions hydrauliques — Code pour l'identification des plans de pose et des logements de
cartouche
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 s'appliquent.
© ISO 2005 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 4401:2005(F)
4 Symboles
4.1 Pour les besoins de la présente Norme internationale, les symboles suivants sont employés:
A, B, L, P, T, T , X et Y identifient les orifices;
1
F , F , F , F , F et F identifient les trous taraudés pour les vis de fixation (voir la note a de bas des
1 2 3 4 5 6
figures);
G, G , G identifient un trou de détrompeur.
1 2
4.2 La codification utilisée dans la présente Norme internationale est définie dans l'ISO 5783.
5 Tolérances
5.1 Les valeurs suivantes doivent s'appliquer au plan de pose, c'est-à-dire la surface délimitée par des
traits interrompus forts:
rugosité de surface: Ra u 0,8 µm comme spécifié dans l'ISO 1302 et l'ISO 4287;
planéité de la surface: 0,01 mm sur une distance de 100 mm, comme spécifié dans I'ISO 1101;
tolérance sur le diamètre de trou de détrompeur: H12 conformément à l'ISO 286-2.
5.2 Les tolérances suivantes doivent être respectées par rapport au point d'origine, suivant les axes x et y:
trous de détrompeur et trous de fixation: ± 0,1 mm;
orifices principaux: ± 0,2 mm.
En ce qui concerne les autres dimensions, se reporter aux figures.
6 Dimensions
6.1 Les dimensions des plans de pose des distributeurs hydrauliques à quatre orifices de fonctionnement
doivent être choisies parmi les figures et les tableaux spécifiés de 6.2 à 6.7.
6.2 Les dimensions du plan de pose des distributeurs à quatre orifices de fonctionnement de diamètre
maximal 4,5 mm (4401-02-01-0-05), sont données à la Figure 1 et dans le Tableau 1.
6.3 Les dimensions du plan de pose des distributeurs à quatre orifices de fonctionnement de diamètre
maximal 7,5 mm:
a) sans orifice de pilotage (4401-03-02-0-05), sont données à la Figure 2 et dans le Tableau 2;
b) avec orifice de pilotage (4401-03-03-0- 05), sont données à la Figure 3 et dans le Tableau 3.
6.4 Les dimensions du plan de pose des distributeurs à quatre orifices de fonctionnement de diamètre
maximal 11,2 mm:
a) sans orifice de pilotage (4401-05-04-0-05), sont données à la Figure 4 et dans le Tableau 4;
b) avec orifices de pilotage (4401-05-05-0-05), sont données à la Figure 5 et dans le Tableau 5;
c) avec orifice de drainage et sans orifice de pilotage (4401-05-06-0-05), sont données à la Figure 6 et dans
le Tableau 6.
2 © ISO 2005 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 4401:2005(F)
6.5 Les dimensions du plan de pose des distributeurs à quatre orifices de fonctionnement avec orifices de
pilotage et de diamètre maximal 17,5 mm, avec ou sans orifice de drainage (4401-07-07-0-05), sont données
à la Figure 7 et dans le Tableau 7.
6.6 Les dimensions du plan de pose des distributeurs à quatre orifices de fonctionnement avec orifices de
pilotage et de diamètre maximal 25 mm, avec ou sans orifice de drainage (4401-08-08-0-05), sont données à
la Figure 8 et dans le Tableau 8.
6.7 Les dimensions du plan de pose des distributeurs à quatre orifices de fonctionnement avec orifices de
pilotage et de diamètre maximal 32 mm, avec ou sans orifice de drainage (4401-10-09-0-05), sont données à
la Figure 9 et dans le Tableau 9.
7 Limitations de pression
Les limitations de pression de fonctionnement, pour les embases et les blocs collecteurs comportant ces
plans de pose, seront précisées par le fabricant.
8 Phrase d'identification (référence à la présente Norme internationale)
II est vivement recommandé aux fabricants qui ont choisi de se conformer à la présente Norme internationale
d'utiliser dans leurs rapports d'essai, catalogues et documentation commerciale, la phrase d'identification
suivante:
«Dimensions des plans de pose conformément à l'ISO 4401:2005, Transmissions hydrauliques —
Distributeurs à quatre orifices — Plan de pose.»
© ISO 2005 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 4401:2005(F)
Codification: 4401-02-01-0-05
Dimensions en millimètres
a
La profondeur minimale du filetage est de 1,5 fois le diamètre de vis D. La profondeur recommandée du filetage à
filets complètement formés doit être de 2D + 6 mm pour assurer l'interchangeabilité des distributeurs et limiter le nombre
des longueurs de vis de fixation. La longueur en prise recommandée des vis de fixation dans le cas de métaux ferreux est
de 1,25D.
b
Les dimensions caractérisant la surface délimitée par les traits interrompus forts sont les dimensions minimales de la
surface de montage. Les angles du rectangle peuvent être arrondis avec un rayon maximal, r , égal au diamètre de
max
filetage des vis de fixation. Sur chaque axe, les trous de fixation sont à égale distance des bords du plan de pose.
c
Cette dimension donne l'intervalle minimal requis pour le montage d'un distributeur avec ce plan de pose. Cette
dimension est aussi la distance minimale entre axes de deux plans de pose identiques placés sur un bloc collecteur.
L'attention des constructeurs de distributeurs est attirée sur le fait qu'aucune partie du distributeur complètement monté ne
doit jamais dépasser cette dimension en largeur.
Figure 1 — Plan de pose pour distributeurs hydrauliques à quatre orifices
de diamètre maximal 4,5 mm
Tableau 1 — Plan de pose pour distributeurs hydrauliques à quatre orifices
de diamètre maximal 4,5 mm
Dimensions en millimètres
a
P A T B F F F F G
1 2 3 4
Axe
∅ 4,5 max. ∅ 4,5 max. ∅ 4,5 max. ∅ 4,5 max. M5 M5 M5 M5 ∅ 3,4
x 12 4,3 12 19,7 0 24 24 0 26,5
y 20,25 11,25 2,25 11,25 0 – 0,75 23,25 22,5 17,75
NOTE Les limitations de pression de fonctionnement pour les embases et les blocs collecteurs comportant ces plans de pose
seront précisées par le fabricant.
a
Trous borgnes pratiqués dans le plan de pose afin d'ajuster la position du détrompeur sur les distributeurs; leur profondeur
minimale est de 4 mm.
4 © ISO 2005 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 4401:2005(F)
Codification: 4401-03-02-0-05
Dimensions en millimètres
a
La profondeur minimale du filetage est de 1,5 fois le diamètre de vis D. La profondeur recommandée du filetage à
filets complètement formés doit être de 2D + 6 mm pour assurer l'interchangeabilité des distributeurs et limiter le nombre
des longueurs de vis de fixation. La longueur en prise recommandée des vis de fixation dans le cas de métaux ferreux est
de 1,25D.
b
Les dimensions caractérisant la surface délimitée par les traits interrompus forts sont les dimensions minimales de la
surface de montage. Les angles du rectangle peuvent être arrondis avec un rayon maximal, r , égal au diamètre de
max
filetage des vis de fixation. Sur chaque axe, les trous de fixation sont à égale distance des bords du plan de pose.
c
Cette dimension donne l'intervalle minimal requis pour le montage d'un distributeur avec ce plan de pose. Cette
dimension est aussi la distance minimale entre axes de deux plans de pose identiques placés sur un bloc collecteur.
L'attention des constructeurs de distributeurs est attirée sur le fait qu'aucune partie du distributeur complètement monté ne
doit jamais dépasser cette dimension en largeur.
Figure 2 — Plan de pose pour distributeurs hydrauliques à quatre orifices
de diamètre maximal 7,5 mm et sans orifice de pilotage
Tableau 2 — Plan de pose pour distributeurs hydrauliques à quatre orifices
de diamètre maximal 7,5 mm et sans orifice de pilotage
Dimensions en millimètres
a
P A T B F F F F G
1 2 3 4
Axe
∅ 7,5 max. ∅ 7,5 max. ∅ 7,5 max. ∅ 7,5 max. M5 M5 M5 M5 ∅ 4
x 21,5 12,7 21,5 30,2 0 40,5 40,5 0 33
y 25,9 15,5 5,1 15,5 0 – 0,75 31,75 31 31,75
NOTE 1 L'emploi de ce plan de pose demande des précautions quant aux joints des orifices.
NOTE 2 Les limitations de pression de fonctionnement, pour les embases et les blocs collecteurs comportant ces plans de pose,
seront précisées par le fabricant.
a
Trous borgnes pratiqués dans le plan de pose afin d'ajuster la position du détrompeur sur les distributeurs; leur profondeur
minimale est de 4 mm.
© ISO 2005 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 4401:2005(F)
Codification: 4401-03-03-0-05
Dimensions en
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
