Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 4411
Third edition
2019-10
Hydraulic fluid power — Valves
— Determination of differential
pressure/flow rate characteristics
Transmissions hydrauliques — Distributeurs — Détermination des
caractéristiques de pression différentielle/débit
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and units . 2
5 Test installations . 2
5.1 Selection, calibration and installation of equipment . 2
5.2 Test circuit . 2
5.3 Pressure-tapping points. 4
6 Test procedures . 5
6.1 Measurement accuracy . 5
6.2 Test fluid . 5
6.3 Temperatures . 5
6.4 Steady-state conditions . 5
6.5 Procedure . 6
6.6 Pressure differential calculation . 6
6.7 Presentation of the test results . 6
6.7.1 General. 6
6.7.2 Presentation . 6
7 Identification statement (Reference to this document) . 7
Annex A (informative) Use of practical units . 8
Annex B (informative) Pre-test checklist . 9
Bibliography .10
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 5, Control products and components.
This third edition cancels and replaces the second edition (ISO 4411:2008), which has been technically
revised. The main changes compared to the previous edition are as follows:
— “volume flow rate” is replaced with “flow rate”;
— "flow rate symbol “q ” is replaced with “q”;
v
— updated and improved quality of Figure 1 and Figure 2.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. Hydraulic valves control the direction, pressure or flow rate of the fluid in
the system.
When fluid flows through a valve, it encounters some resistance, which results in a loss of pressure;
this loss is called the pressure differential.
This document is intended to unify testing methods for hydraulic fluid power valves to enable the
pressure differential/flow characteristics of different valves to be compared.
INTERNATIONAL STANDARD ISO 4411:2019(E)
Hydraulic fluid power — Valves — Determination of
differential pressure/flow rate characteristics
1 Scope
This document specifies methods for determining, under steady-state conditions, the pressure
differential caused by the flow through any given path in a hydraulic fluid power valve. Requirements
for test installations, procedures and presentation of results are specified.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4401, Hydraulic fluid power — Four-port directional control valves — Mounting surfaces
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5781, Hydraulic fluid power — Pressure-reducing valves, sequence valves, unloading valves, throttle
valves and check valves — Mounting surfaces
ISO 6263, Hydraulic fluid power — Compensated flow-control valves — Mounting surfaces
ISO 6264, Hydraulic fluid power — Pressure-relief valves — Mounting surfaces
ISO 9110-1, Hydraulic fluid power — Measurement techniques — Part 1: General measurement principles
ISO 9110-2, Hydraulic fluid power — Measurement techniques — Part 2: Measurement of average steady-
state pressure in a closed conduit
ISO 10372, Hydraulic fluid power — Four- and five-port servovalves — Mounting surfaces
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at https: //www .electropedia .org/
— ISO Online browsing platform: available at http: //www .iso .org/obp
3.1
tare pressure differential
pressure loss between the pressure-tapping points as generated by the test equipment exclusive of the
test valve
3.2
measured pressure differential
measured pressure loss between the pressure-tapping points, including the pressure loss through the
test valve and the test equipment
3.3
flow rate
q
rate of flow at the point of measurement
3.4
pressure differential
Δp
pressure loss attributed to the test valve
4 Symbols and units
4.1 The symbols and units used throughout this document are shown in Table 1.
4.2 The graphical symbols used in Figures 1 to 3 are in accordance with ISO 1219-1.
Table 1 — Symbols and units
Reference
a b
Quantity Symbol Dimension Unit
subclause
3 −1 3
3.3 Flow rate q l t m /s
−1 −2 c
3.4 Pressure differential Δp ml t Pa
— Inside diameter of tube d l m
— Temperature θ Θ °C
2 −1 2
— Kinematic viscosity ν l t m /s
−3 3
— Mass density ρ ml kg/m
a
m signifies mass, l signifies length, t signifies time.
b
The use of practical units for the presentation of results is described in Annex A.
c 2
1 Pa = 1 N/m .
5 Test installations
NOTE Annex B provides a checklist for the selection of appropriate items upon which agreement between
the parties concerned is recommended prior to testing.
5.1 Selection, calibration and installation of equipment
5.1.1 Equipment shall be selected in accordance with ISO 9110-2.
5.1.2 Calibration shall be carried out in accordance with ISO 9110-1.
5.1.3 The test set-up shall be in accordance with ISO 9110-2.
5.2 Test circuit
5.2.1 A circuit suitable for testing valves as shown in Figure 1 shall be used. The requirements for the
position of the pressure-measuring connections and the flow meter shown in Figure 1 and referred to in
5.2.5 to 5.2.9 apply only to Class A measurement accuracy.
Figure 1 illustrates a basic circuit that does not incorporate all the safety devices necessary to protect
against damage in the event of component failure. It is important that those responsible for carrying
out the test give due consideration to safeguarding both personnel and equipment.
2 © ISO 2019 – All rights reserved

Key
1 controllable flow supply, at controlled fluid temperature
2 relief valve (circuit protection)
3 stop valve (normally fully open)
4 differential pressure measuring device
5 test valve
6 temperature measuring device
7 flow meter
Figure 1 — Test circuit diagram
5.2.2 On subplate-mounted valves and sandwich-mounted valves, measurements should be carried
out using standard pressure-tapping plates (intermediate plates) as shown in Figure 2. In this case, the
requirements given in 5.2.5 to 5.2.8 and 5.3 do not apply.
Dimension A shall be the maximum port size specified in ISO 4401, ISO 5781, ISO 6263, ISO 6264 or
ISO 10372 for the valve being tested.
Dimension B shall be appropriate for the selected interface O-ring.
The threaded port size shall be appropriate for the flow rating of the valve.
Only one port is shown, which would be typical for P, T, A and B ports.
Dimensions in millimetres
Figure 2 — Standard pressure-tapping plate for subplate-mounted valves
5.2.3 A fluid supply with controllable flow rate shall be used.
5.2.4 A relief valve shall be installed to protect the circuit from excessive pressure.
5.2.5 To establish a steady flow pa
...


INTERNATIONAL ISO
STANDARD 4411
Third edition
2019-10
Hydraulic fluid power — Valves
— Determination of differential
pressure/flow rate characteristics
Transmissions hydrauliques — Distributeurs — Détermination des
caractéristiques de pression différentielle/débit
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols and units . 2
5 Test installations . 2
5.1 Selection, calibration and installation of equipment . 2
5.2 Test circuit . 2
5.3 Pressure-tapping points. 4
6 Test procedures . 5
6.1 Measurement accuracy . 5
6.2 Test fluid . 5
6.3 Temperatures . 5
6.4 Steady-state conditions . 5
6.5 Procedure . 6
6.6 Pressure differential calculation . 6
6.7 Presentation of the test results . 6
6.7.1 General. 6
6.7.2 Presentation . 6
7 Identification statement (Reference to this document) . 7
Annex A (informative) Use of practical units . 8
Annex B (informative) Pre-test checklist . 9
Bibliography .10

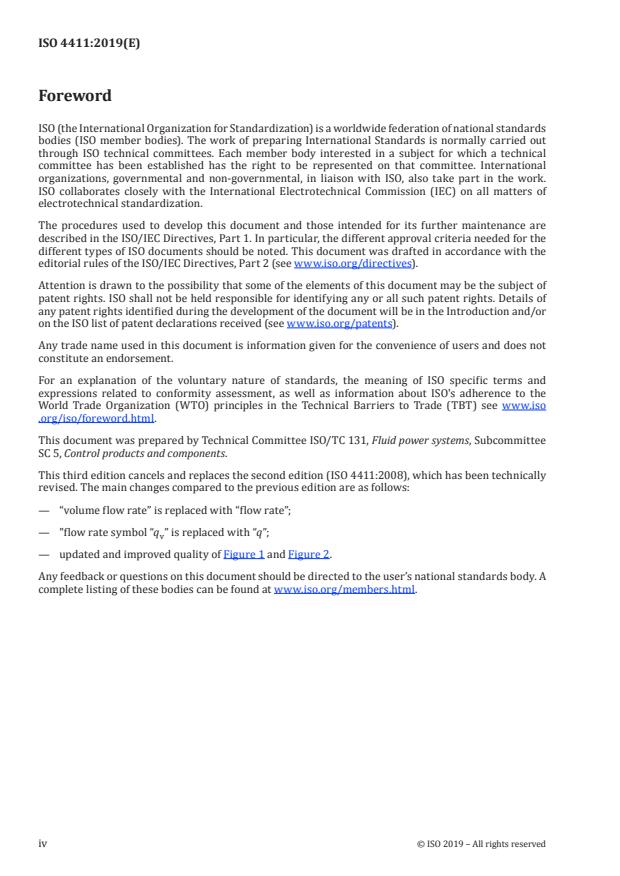

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee
SC 5, Control products and components.
This third edition cancels and replaces the second edition (ISO 4411:2008), which has been technically
revised. The main changes compared to the previous edition are as follows:
— “volume flow rate” is replaced with “flow rate”;
— "flow rate symbol “q ” is replaced with “q”;
v
— updated and improved quality of Figure 1 and Figure 2.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure
within an enclosed circuit. Hydraulic valves control the direction, pressure or flow rate of the fluid in
the system.
When fluid flows through a valve, it encounters some resistance, which results in a loss of pressure;
this loss is called the pressure differential.
This document is intended to unify testing methods for hydraulic fluid power valves to enable the
pressure differential/flow characteristics of different valves to be compared.
INTERNATIONAL STANDARD ISO 4411:2019(E)
Hydraulic fluid power — Valves — Determination of
differential pressure/flow rate characteristics
1 Scope
This document specifies methods for determining, under steady-state conditions, the pressure
differential caused by the flow through any given path in a hydraulic fluid power valve. Requirements
for test installations, procedures and presentation of results are specified.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4401, Hydraulic fluid power — Four-port directional control valves — Mounting surfaces
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5781, Hydraulic fluid power — Pressure-reducing valves, sequence valves, unloading valves, throttle
valves and check valves — Mounting surfaces
ISO 6263, Hydraulic fluid power — Compensated flow-control valves — Mounting surfaces
ISO 6264, Hydraulic fluid power — Pressure-relief valves — Mounting surfaces
ISO 9110-1, Hydraulic fluid power — Measurement techniques — Part 1: General measurement principles
ISO 9110-2, Hydraulic fluid power — Measurement techniques — Part 2: Measurement of average steady-
state pressure in a closed conduit
ISO 10372, Hydraulic fluid power — Four- and five-port servovalves — Mounting surfaces
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at https: //www .electropedia .org/
— ISO Online browsing platform: available at http: //www .iso .org/obp
3.1
tare pressure differential
pressure loss between the pressure-tapping points as generated by the test equipment exclusive of the
test valve
3.2
measured pressure differential
measured pressure loss between the pressure-tapping points, including the pressure loss through the
test valve and the test equipment
3.3
flow rate
q
rate of flow at the point of measurement
3.4
pressure differential
Δp
pressure loss attributed to the test valve
4 Symbols and units
4.1 The symbols and units used throughout this document are shown in Table 1.
4.2 The graphical symbols used in Figures 1 to 3 are in accordance with ISO 1219-1.
Table 1 — Symbols and units
Reference
a b
Quantity Symbol Dimension Unit
subclause
3 −1 3
3.3 Flow rate q l t m /s
−1 −2 c
3.4 Pressure differential Δp ml t Pa
— Inside diameter of tube d l m
— Temperature θ Θ °C
2 −1 2
— Kinematic viscosity ν l t m /s
−3 3
— Mass density ρ ml kg/m
a
m signifies mass, l signifies length, t signifies time.
b
The use of practical units for the presentation of results is described in Annex A.
c 2
1 Pa = 1 N/m .
5 Test installations
NOTE Annex B provides a checklist for the selection of appropriate items upon which agreement between
the parties concerned is recommended prior to testing.
5.1 Selection, calibration and installation of equipment
5.1.1 Equipment shall be selected in accordance with ISO 9110-2.
5.1.2 Calibration shall be carried out in accordance with ISO 9110-1.
5.1.3 The test set-up shall be in accordance with ISO 9110-2.
5.2 Test circuit
5.2.1 A circuit suitable for testing valves as shown in Figure 1 shall be used. The requirements for the
position of the pressure-measuring connections and the flow meter shown in Figure 1 and referred to in
5.2.5 to 5.2.9 apply only to Class A measurement accuracy.
Figure 1 illustrates a basic circuit that does not incorporate all the safety devices necessary to protect
against damage in the event of component failure. It is important that those responsible for carrying
out the test give due consideration to safeguarding both personnel and equipment.
2 © ISO 2019 – All rights reserved

Key
1 controllable flow supply, at controlled fluid temperature
2 relief valve (circuit protection)
3 stop valve (normally fully open)
4 differential pressure measuring device
5 test valve
6 temperature measuring device
7 flow meter
Figure 1 — Test circuit diagram
5.2.2 On subplate-mounted valves and sandwich-mounted valves, measurements should be carried
out using standard pressure-tapping plates (intermediate plates) as shown in Figure 2. In this case, the
requirements given in 5.2.5 to 5.2.8 and 5.3 do not apply.
Dimension A shall be the maximum port size specified in ISO 4401, ISO 5781, ISO 6263, ISO 6264 or
ISO 10372 for the valve being tested.
Dimension B shall be appropriate for the selected interface O-ring.
The threaded port size shall be appropriate for the flow rating of the valve.
Only one port is shown, which would be typical for P, T, A and B ports.
Dimensions in millimetres
Figure 2 — Standard pressure-tapping plate for subplate-mounted valves
5.2.3 A fluid supply with controllable flow rate shall be used.
5.2.4 A relief valve shall be installed to protect the circuit from excessive pressure.
5.2.5 To establish a steady flow pa
...


NORME ISO
INTERNATIONALE 4411
Troisième édition
2019-10
Transmissions hydrauliques —
Distributeurs — Détermination
des caractéristiques de pression
différentielle/débit
Hydraulic fluid power — Valves — Determination of differential
pressure/flow rate characteristics
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et unités . 2
5 Installations d'essai . 2
5.1 Choix, étalonnage et installation des équipements . 2
5.2 Circuit d'essai . 3
5.3 Points de prise de pression . 4
6 Modes opératoires d'essai . 5
6.1 Exactitude de mesure . 5
6.2 Fluide d'essai . 5
6.3 Températures . 5
6.4 Régime permanent . 6
6.5 Mode opératoire . 6
6.6 Calcul de la pression différentielle . 6
6.7 Présentation des résultats d'essai . 6
6.7.1 Généralités . 6
6.7.2 Présentation . 7
7 Phrase d'identification (Référence au présent document) . 7
Annexe A (informative) Utilisation des unités pratiques . 9
Annexe B (informative) Liste récapitulative avant essai.10
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document été préparée par le Comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, Sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 4411:2008) qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— “débit volumique” a été remplacé par “débit”;
— le symbole du débit “q ” a été remplacé par “q”;
v
— mise à jour et amélioration de la qualité de la Figure 1 et de la Figure 2.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par
l'intermédiaire d'un fluide sous pression circulant en circuit fermé. Les distributeurs hydrauliques sont
chargés de réguler le sens d'écoulement, la pression ou le débit du fluide dans le système.
Lorsque le fluide passe à travers un distributeur, il rencontre une certaine résistance qui détermine une
perte de pression appelée «pression différentielle».
Le présent document vise à unifier les méthodes d'essai des distributeurs pour transmissions hydrauliques
de manière à permettre une comparaison de leurs caractéristiques pression différentielle/débit.
NORME INTERNATIONALE ISO 4411:2019(F)
Transmissions hydrauliques — Distributeurs —
Détermination des caractéristiques de pression
différentielle/débit
1 Domaine d'application
Le présent document spécifie des méthodes de détermination, dans des conditions d'écoulement
permanent, de la pression différentielle provoquée par l’écoulement dans une voie donnée d'un
distributeur pour transmissions hydrauliques. Il spécifie les exigences relatives aux installations
d'essai, aux modes opératoires et à la présentation des résultats.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 4401, Transmissions hydrauliques — Distributeurs à quatre orifices — Plan de pose
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5781, Transmissions hydrauliques — Réducteurs de pression, soupapes de séquence, soupapes de
décharge, soupapes d'étranglement et clapets de non-retour — Plan de pose
ISO 6263, Transmissions hydrauliques — Régulateurs de débit — Plan de pose
ISO 6264, Transmissions hydrauliques — Limiteurs de pression — Plan de pose
ISO 9110-1, Transmissions hydrauliques — Techniques de mesurage — Partie 1: Principes généraux de
mesurage
ISO 9110-2, Transmissions hydrauliques — Techniques de mesurage — Partie 2: Mesurage de la pression
moyenne dans un conduit fermé en régime permanent
ISO 10372, Transmissions hydrauliques — Servodistributeurs à quatre et cinq orifices — Plans de pose
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les
suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à http: //www .electropedia .org/
— ISO Online browsing platform: disponible à https: //www .iso .org/obp
3.1
pression différentielle de tarage
perte de pression entre les points de prise de pression générée par l'équipement d'essai à l'exclusion du
distributeur soumis à essai
3.2
pression différentielle mesurée
perte de pression mesurée entre les points de prise de pression, y compris la perte de pression à travers
le distributeur soumis à essai et l'équipement d'essai
3.3
débit
q
débit de l’écoulement au point de mesure
3.4
pression différentielle
Δp
perte de pression due au distributeur soumis à essai
4 Symboles et unités
4.1 Les symboles et unités utilisés dans le présent document sont donnés dans le Tableau 1.
4.2 Les symboles graphiques utilisés dans les Figures 1 à 3 sont conformes à l'ISO 1219-1.
Tableau 1 — Symboles et unités
Paragraphe
a b
Grandeur Symbole Dimension Unité
de référence
3 −1 3
3.3 Débit q l t m /s
−1 −2 c
3.4 Pressure différentielle Δp ml t Pa
— Diamètre intérieur de la tuyauterie d l m
— Température θ Θ °C
2 −1 2
— Viscosité cinématique ν l t m /s
−3 3
— Masse volumique ρ ml kg/m
a
m signifie masse, l signifie longueur, t signifie temps.
b
L'utilisation d'unités pratiques pour la présentation des résultats est décrite dans l’Annexe A.
c 2
1 Pa = 1 N/m .
5 Installations d'essai
NOTE L'Annexe B fournit une liste récapitulative pour le choix des points appropriés sur lesquels un accord
entre les parties concernées est recommandé avant essai.
5.1 Choix, étalonnage et installation des équipements
5.1.1 Les équipements doivent être choisis conformément à l'ISO 9110-2.
5.1.2 L'étalonnage doit être réalisé conformément à l'ISO 9110-1.
5.1.3 Le montage d'essai doit être conforme à l'ISO 9110-2.
2 © ISO 2019 – Tous droits réservés

5.2 Circuit d'essai
5.2.1 Un circuit adapté aux essais des distributeurs tel que représenté à la Figure 1 doit être utilisé. Les
exigences relatives à la position des raccords de mesure de la pression et du débitmètre représentés à la
Figure 1 et mentionnés de 5.2.5 à 5.2.9 ne s'appliquent qu'à l'exactitude de mesure de Classe A.
La Figure 1 représente un circuit de base qui n'incorpore pas tous les dispositifs de sécurité nécessaires
pour le protéger contre des pannes dans le cas de défaillance de composants. Il est important que les
personnes responsables de la conduite des essais prennent en considération la sauvegarde du personnel
et de l'équipement.
Légende
1 alimentation réglable de débit, à la température contrôlée du fluide
2 limiteur de pression (protection du circuit)
3 robinet d'arrêt (normalement totalement ouv
...


NORME ISO
INTERNATIONALE 4411
Troisième édition
2019-10
Transmissions hydrauliques —
Distributeurs — Détermination
des caractéristiques de pression
différentielle/débit
Hydraulic fluid power — Valves — Determination of differential
pressure/flow rate characteristics
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles et unités . 2
5 Installations d'essai . 2
5.1 Choix, étalonnage et installation des équipements . 2
5.2 Circuit d'essai . 3
5.3 Points de prise de pression . 4
6 Modes opératoires d'essai . 5
6.1 Exactitude de mesure . 5
6.2 Fluide d'essai . 5
6.3 Températures . 5
6.4 Régime permanent . 6
6.5 Mode opératoire . 6
6.6 Calcul de la pression différentielle . 6
6.7 Présentation des résultats d'essai . 6
6.7.1 Généralités . 6
6.7.2 Présentation . 7
7 Phrase d'identification (Référence au présent document) . 7
Annexe A (informative) Utilisation des unités pratiques . 9
Annexe B (informative) Liste récapitulative avant essai.10
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document été préparée par le Comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, Sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette troisième édition annule et remplace la deuxième édition (ISO 4411:2008) qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— “débit volumique” a été remplacé par “débit”;
— le symbole du débit “q ” a été remplacé par “q”;
v
— mise à jour et amélioration de la qualité de la Figure 1 et de la Figure 2.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par
l'intermédiaire d'un fluide sous pression circulant en circuit fermé. Les distributeurs hydrauliques sont
chargés de réguler le sens d'écoulement, la pression ou le débit du fluide dans le système.
Lorsque le fluide passe à travers un distributeur, il rencontre une certaine résistance qui détermine une
perte de pression appelée «pression différentielle».
Le présent document vise à unifier les méthodes d'essai des distributeurs pour transmissions hydrauliques
de manière à permettre une comparaison de leurs caractéristiques pression différentielle/débit.
NORME INTERNATIONALE ISO 4411:2019(F)
Transmissions hydrauliques — Distributeurs —
Détermination des caractéristiques de pression
différentielle/débit
1 Domaine d'application
Le présent document spécifie des méthodes de détermination, dans des conditions d'écoulement
permanent, de la pression différentielle provoquée par l’écoulement dans une voie donnée d'un
distributeur pour transmissions hydrauliques. Il spécifie les exigences relatives aux installations
d'essai, aux modes opératoires et à la présentation des résultats.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 4401, Transmissions hydrauliques — Distributeurs à quatre orifices — Plan de pose
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5781, Transmissions hydrauliques — Réducteurs de pression, soupapes de séquence, soupapes de
décharge, soupapes d'étranglement et clapets de non-retour — Plan de pose
ISO 6263, Transmissions hydrauliques — Régulateurs de débit — Plan de pose
ISO 6264, Transmissions hydrauliques — Limiteurs de pression — Plan de pose
ISO 9110-1, Transmissions hydrauliques — Techniques de mesurage — Partie 1: Principes généraux de
mesurage
ISO 9110-2, Transmissions hydrauliques — Techniques de mesurage — Partie 2: Mesurage de la pression
moyenne dans un conduit fermé en régime permanent
ISO 10372, Transmissions hydrauliques — Servodistributeurs à quatre et cinq orifices — Plans de pose
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598 ainsi que les
suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à http: //www .electropedia .org/
— ISO Online browsing platform: disponible à https: //www .iso .org/obp
3.1
pression différentielle de tarage
perte de pression entre les points de prise de pression générée par l'équipement d'essai à l'exclusion du
distributeur soumis à essai
3.2
pression différentielle mesurée
perte de pression mesurée entre les points de prise de pression, y compris la perte de pression à travers
le distributeur soumis à essai et l'équipement d'essai
3.3
débit
q
débit de l’écoulement au point de mesure
3.4
pression différentielle
Δp
perte de pression due au distributeur soumis à essai
4 Symboles et unités
4.1 Les symboles et unités utilisés dans le présent document sont donnés dans le Tableau 1.
4.2 Les symboles graphiques utilisés dans les Figures 1 à 3 sont conformes à l'ISO 1219-1.
Tableau 1 — Symboles et unités
Paragraphe
a b
Grandeur Symbole Dimension Unité
de référence
3 −1 3
3.3 Débit q l t m /s
−1 −2 c
3.4 Pressure différentielle Δp ml t Pa
— Diamètre intérieur de la tuyauterie d l m
— Température θ Θ °C
2 −1 2
— Viscosité cinématique ν l t m /s
−3 3
— Masse volumique ρ ml kg/m
a
m signifie masse, l signifie longueur, t signifie temps.
b
L'utilisation d'unités pratiques pour la présentation des résultats est décrite dans l’Annexe A.
c 2
1 Pa = 1 N/m .
5 Installations d'essai
NOTE L'Annexe B fournit une liste récapitulative pour le choix des points appropriés sur lesquels un accord
entre les parties concernées est recommandé avant essai.
5.1 Choix, étalonnage et installation des équipements
5.1.1 Les équipements doivent être choisis conformément à l'ISO 9110-2.
5.1.2 L'étalonnage doit être réalisé conformément à l'ISO 9110-1.
5.1.3 Le montage d'essai doit être conforme à l'ISO 9110-2.
2 © ISO 2019 – Tous droits réservés

5.2 Circuit d'essai
5.2.1 Un circuit adapté aux essais des distributeurs tel que représenté à la Figure 1 doit être utilisé. Les
exigences relatives à la position des raccords de mesure de la pression et du débitmètre représentés à la
Figure 1 et mentionnés de 5.2.5 à 5.2.9 ne s'appliquent qu'à l'exactitude de mesure de Classe A.
La Figure 1 représente un circuit de base qui n'incorpore pas tous les dispositifs de sécurité nécessaires
pour le protéger contre des pannes dans le cas de défaillance de composants. Il est important que les
personnes responsables de la conduite des essais prennent en considération la sauvegarde du personnel
et de l'équipement.
Légende
1 alimentation réglable de débit, à la température contrôlée du fluide
2 limiteur de pression (protection du circuit)
3 robinet d'arrêt (normalement totalement ouv
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
