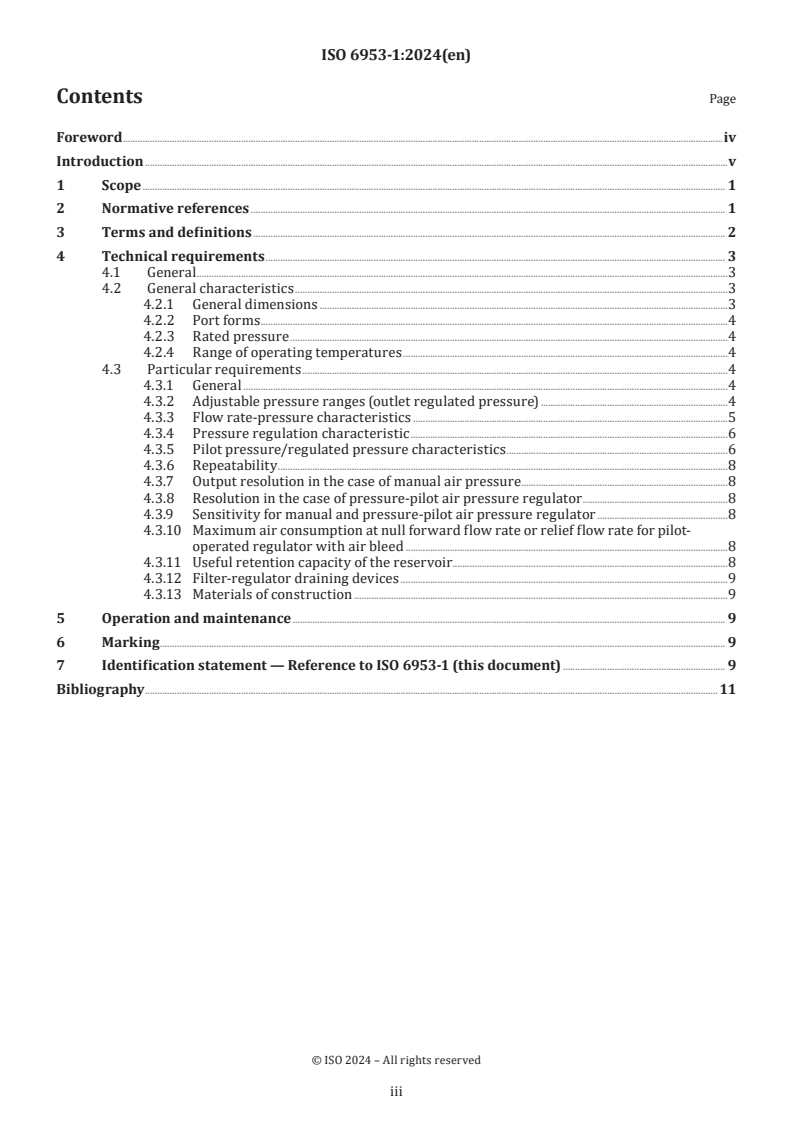

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Technical requirements . 3
4.1 General .3
4.2 General characteristics .3
4.2.1 General dimensions .3
4.2.2 Port forms .4
4.2.3 Rated pressure .4
4.2.4 Range of operating temperatures .4
4.3 Particular requirements .4
4.3.1 General .4
4.3.2 Adjustable pressure ranges (outlet regulated pressure) .4
4.3.3 Flow rate-pressure characteristics .5
4.3.4 Pressure regulation characteristic .6
4.3.5 Pilot pressure/regulated pressure characteristics .6
4.3.6 Repeatability .8
4.3.7 Output resolution in the case of manual air pressure . .8
4.3.8 Resolution in the case of pressure-pilot air pressure regulator .8
4.3.9 Sensitivity for manual and pressure-pilot air pressure regulator .8
4.3.10 Maximum air consumption at null forward flow rate or relief flow rate for pilot-
operated regulator with air bleed .8
4.3.11 Useful retention capacity of the reservoir .8
4.3.12 Filter-regulator draining devices .9
4.3.13 Materials of construction .9
5 Operation and maintenance . 9
6 Marking . . 9
7 Identification statement — Reference to ISO 6953-1 (this document) . 9
Bibliography .11
iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 5,
Control products and components.
This fourth edition cancels and replaces the third edition (ISO 6953-1:2015), which has been technically
revised.
The main changes are as follows:
— deletion of Annex A.
A list of all parts in the ISO 6953 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.
iv
Introduction
In pneumatic fluid power systems, power is transmitted and controlled through a gas under pressure within
a circuit.
When pressure reduction or pressure regulation is required, regulators and filter-regulators are components
designed to maintain the pressure of the gas at an approximately constant level.
It is, therefore, necessary to know some performance characteristics of these components in order to
determine their suitability for an application.
v
International Standard ISO 6953-1:2024(en)
Pneumatic fluid power — Compressed air pressure regulators
and filter-regulators —
Part 1:
Main characteristics to include in supplier's literature and
product-marking requirements
1 Scope
This document specifies which characteristics of compressed air pressure regulators are required to be
included in the literature from the supplier. It also applies to filter-regulators.
This document applies to:
— manually controlled direct operated types (with relieving mechanisms such as a relieving pressure
regulator, or without relieving mechanism),
— manually controlled internal pilot operating types (e.g. nozzle flapper), and
— pressure-pilot operated types.
In addition, it specifies the product marking requirements for pressure regulators and filter-regulators.
This document is applicable to compressed air pressure regulators with a rated inlet pressure of up to
1)
2 500 kPa (25 bar) and an outlet adjustment pressure of up to 1 600 kPa (16 bar) and to filter-regulators
with rated inlet and outlet pressures of up to 1 600 kPa (16 bar), in which the major contaminants are
removed by mechanical means.
NOTE The main characteristics to be included in the supplier's literature related to electrically modulated
pneumatic continuous pressure control valves are specified in ISO 10094-1.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 2944, Fluid power systems and components — Nominal pressures
ISO 5598, Fluid power systems and components — Vocabulary
ISO 5782-2:1997, Pneumatic fluid power — Compressed-air filters — Part 2: Test methods to determine the
main characteristics to be included in supplier's literature
ISO 6358-1, Pneumatic fluid power — Determination of flow-rate characteristics of components using
compressible fluids — Part 1: General rules and test methods for steady-state flow
ISO 6953-2:2024, Pneumatic fluid power — Compressed air pressure regulators and filter-regulators — Part 2:
Test methods to determine the main characteristics to be included in literature from suppliers
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm
ISO 10094-1, Pneumatic fluid power — Electro-pneumatic pressure control valves — Part 1: Main characteristics
to include in the supplier's literature
ISO 11727, Pneumatic fluid power — Identification of ports and control mechanisms of control valves and other
components
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598, ISO 6358-1, ISO 10094-1 and
the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
compressed air pressure regulator
component designed to maintain compressed air pressure, approximately constant within an enclosed
circuit despite variation in operating flow rate and inlet pressure
3.2
manual air pressure regulator
compressed air pressure regulator (3.1) in which the outlet pressure is set by using a control knob
3.3
pressure-pilot air pressure regulator
compressed air pressure regulator (3.1) in which the outlet pressure is set by using pressure piloting
3.4
relieving pressure regulator
pressure regulator equipped with an unloading device that opens if the regulated pressure exceeds the
original setting by a sufficient degree, and exhausts a limited flow rate of air from the outlet circuit to the
atmosphere
3.5
filter-regulator
device that combines the filter and regulator onto one body as a single unit
Note 1 to entry: In such a device, the filter is always on the upstream side of the regulator.
3.6
pilot-operated regulator with air bleed
regulator designed to minimize the variation of regulated pressure from its set point during flow, usi
...
Norme
internationale
ISO 6953-1
Quatrième édition
Transmissions pneumatiques —
2024-01
Régulateurs de pression et filtres-
régulateurs pour air comprimé —
Partie 1:
Principales caractéristiques à
inclure dans la documentation
des fournisseurs et exigences de
marquage du produit
Pneumatic fluid power — Compressed air pressure regulators
and filter-regulators —
Part 1: Main characteristics to include in supplier's literature and
product-marking requirements
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Exigences techniques . 3
4.1 Généralités .3
4.2 Caractéristiques générales .3
4.2.1 Dimensions générales .3
4.2.2 Formes des orifices .4
4.2.3 Pression de fonctionnement . .4
4.2.4 Plage de températures d’utilisation .4
4.3 Exigences particulières .4
4.3.1 Généralités .4
4.3.2 Étendues des valeurs de consigne de pressions (pression de sortie régulée) .5
4.3.3 Caractéristiques de débit-pression .5
4.3.4 Caractéristique de régulation de pression .7
4.3.5 Caractéristiques de pression de pilotage/pression régulée .7
4.3.6 Répétabilité .9
4.3.7 Résolution de sortie pour le cas d’un régulateur de pression d’air à réglage
manuel .9
4.3.8 Résolution dans le cas d'un régulateur de pression d'air à pilotage en pression .9
4.3.9 Sensibilité pour régulateur de pression d'air à réglage manuel ou à pilotage en
pression .9
4.3.10 Consommation maximale d'air à débit d'alimentation et d'échappement nuls
pour les régulateurs pilotés .9
4.3.11 Capacité utile de rétention de la cuve .10
4.3.12 Dispositifs de purge des filtres-régulateurs .10
4.3.13 Matériaux de construction .10
5 Mise en service et entretien . 10
6 Marquage . 10
7 Phrase d’identification — Référence à l’ISO 6953-1 (le présent document) .11
Bibliographie .12
iii

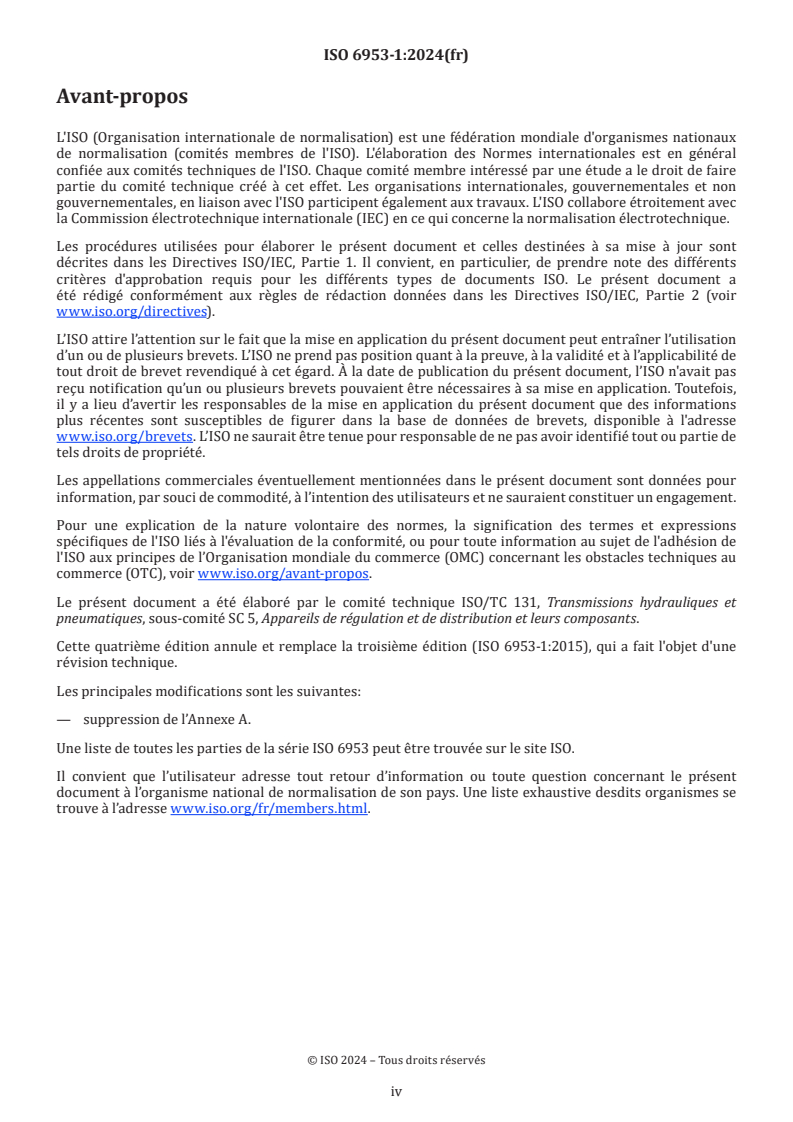

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 5, Appareils de régulation et de distribution et leurs composants.
Cette quatrième édition annule et remplace la troisième édition (ISO 6953-1:2015), qui a fait l'objet d'une
révision technique.
Les principales modifications sont les suivantes:
— suppression de l’Annexe A.
Une liste de toutes les parties de la série ISO 6953 peut être trouvée sur le site ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Dans les systèmes de transmissions pneumatiques, l’énergie est transmise et contrôlée par l’intermédiaire
d’un gaz sous pression circulant dans un circuit.
Lorsqu’une réduction ou une régulation de la pression est nécessaire, les régulateurs de pression et les
filtres-régulateurs sont conçus pour maintenir approximativement constante la pression du gaz.
Il est donc nécessaire de connaître certaines caractéristiques de performance de ces composants pour
déterminer leur aptitude à l’emploi pour une application donnée.
v
Norme internationale ISO 6953-1:2024(fr)
Transmissions pneumatiques — Régulateurs de pression et
filtres-régulateurs pour air comprimé —
Partie 1:
Principales caractéristiques à inclure dans la documentation
des fournisseurs et exigences de marquage du produit
1 Domaine d’application
Le présent document spécifie quelles caractéristiques des régulateurs de pression pour air comprimé sont à
inclure dans la documentation des fournisseurs. Il s’applique aussi aux filtres-régulateurs.
Le présent document s’applique aux:
— types à commande directe manuelle (avec dispositif de mise à l'échappement tel qu'un détendeur de
pression, ou sans dispositif de mise à l'échappement),
— types à pilotage interne à commande manuelle (par exemple mécanisme buse-palette), et
— types à pilotage en pression.
En outre, il spécifie les exigences de marquage de produit pour les régulateurs de pression et les filtres-
régulateurs.
Le présent document est applicable aux régulateurs de pression pour air comprimé pour une pression de
1)
fonctionnement (pression d’alimentation) jusqu’à 2 500 kPa (25 bar) et pour une pression de sortie régulée
ajustable jusqu’à 1 600 kPa (16 bar) et aux filtres-régulateurs pour une pression de fonctionnement (pression
d’alimentation) et pression de sortie régulée jusqu’à 1 600 kPa (16 bar), dans lesquels les impuretés les plus
grandes sont éliminées par voie mécanique.
NOTE Les principales caractéristiques à inclure dans la documentation des fournisseurs pour les appareils
électropneumatiques de distribution à commande continue de pression sont spécifiées dans l'ISO 10094-1.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 2944, Transmissions hydrauliques et pneumatiques — Pressions nominales
ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 5782-2:1997, Transmissions pneumatiques — Filtres pour air comprimé — Partie 2: Méthodes d'essai pour
déterminer les principales caractéristiques à inclure dans la documentation des fournisseurs
ISO 6358-1, Transmissions pneumatiques — Détermination des caractéristiques de débit des composants
traversés par un fluide compressible — Partie 1: Règles générales et méthodes d'essai en régime stationnaire
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm
ISO 6953-2:2024, Transmissions pneumatiques — Régulateurs de pression et filtre-régulateurs pour air
comprimé — Partie 2: Méthodes d’essai pour déterminer les principales caractéristiques à inclure dans la
documentation des fournisseurs
ISO 10094-1, Transmissions pneumatiques — Appareils électropneumatiques de distribution à commande
continue de pression — Partie 1: Principales caractéristiques à inclure dans la documentation des fournisseurs
ISO 11727, Transmissions pneumatiques — Identification des orifices et des mécanismes de commande des
distributeurs de commande et autres composants
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 5598, l'ISO 6358-1,
l'ISO 10094-1 ainsi que les suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
3.1
régulateur de pression pour air comprimé
composant conçu pour maintenir sensiblement constante la pression d’air comprimé dans un circuit donné
quelles que soient les variations du débit d’utilisation et de la pression d’alimentation
3.2
régulateur de pression d'air à réglage manuel
régulateur de pression pour air comprimé (3.1) pour lequel la pression de sortie est réglée à l'aide d'une
poignée de commande
3.3
régulateur de pression d'air à pilotage en pression
régulateur de pression pour air comprimé (3.1) pour lequel la pression de sortie est réglée à l'aide d'un pilotage
en pression
3.4
régulateur de pression avec dispositif de mise à l'échappement
régulateur de pression équipé d'un dispositif de mise à l'échappement qui s'ouvre si la pression régulée
devient supérieure au réglage original, et qui laisse s'échapper un débit d'air limité du circuit de pression
régulée vers l'atmosphère
3.5
filtre-régulateur
appareil qui combine un filtre et un régulateur dans un corps formant ainsi une unité unique
Note 1 à l'article: Dans un tel appareil, le filtre est toujours en amont du régulateur
3.6
régulateur piloté
régulateur conçu pour réduire le plus possible les variations de la pression régulée par rapport à sa valeur
de consigne quel que soit le débit, grâce à un premier étage constitué d’un régulateur avec évent
3.7
courbe caractéristique débit-pression
représentation graphique de la relation entre la pression régulée et le débit d’alimentation ou le débit
d’échappement, alors que la consigne de pression et la pression d'alimentation sont maintenues constantes
Note 1 à l'article: La courbe cara
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
