ISO 16525-4:2014

NORME ISO
INTERNATIONALE 16525-4
Première édition
2014-05-15
Adhésifs — Méthodes d’essai pour
adhésifs à conductivité électrique
isotrope —
Partie 4:
Détermination de la résistance
au cisaillement et de la résistance
électrique des assemblages collés
rigide sur rigide
Adhesives — Test methods for isotropic electrically conductive
adhesives —
Part 4: Determination of shear strength and electrical resistance
using rigid-to-rigid bonded assemblies
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Appareillage et matériaux . 2
5 Éprouvette . 2
6 Essais . 3
6.1 Conditions atmosphériques . 3
6.2 Mode opératoire . 3
7 Rapport d’essai . 4
Annexe A (normative) Appareillage d’essai de résistance au cisaillement .5
Annexe B (normative) Mode opératoire d’essai de résistance au cisaillement .7
Bibliographie . 9

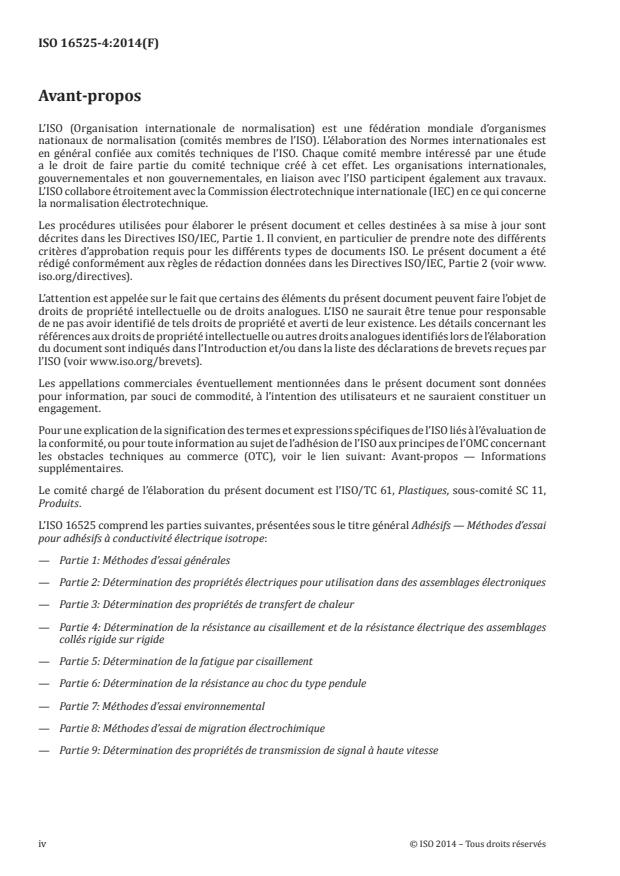

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 61, Plastiques, sous-comité SC 11,
Produits.
L’ISO 16525 comprend les parties suivantes, présentées sous le titre général Adhésifs — Méthodes d’essai
pour adhésifs à conductivité électrique isotrope:
— Partie 1: Méthodes d’essai générales
— Partie 2: Détermination des propriétés électriques pour utilisation dans des assemblages électroniques
— Partie 3: Détermination des propriétés de transfert de chaleur
— Partie 4: Détermination de la résistance au cisaillement et de la résistance électrique des assemblages
collés rigide sur rigide
— Partie 5: Détermination de la fatigue par cisaillement
— Partie 6: Détermination de la résistance au choc du type pendule
— Partie 7: Méthodes d’essai environnemental
— Partie 8: Méthodes d’essai de migration électrochimique
— Partie 9: Détermination des propriétés de transmission de signal à haute vitesse
iv © ISO 2014 – Tous droits réservés

NORME INTERNATIONALE ISO 16525-4:2014(F)
Adhésifs — Méthodes d’essai pour adhésifs à conductivité
électrique isotrope —
Partie 4:
Détermination de la résistance au cisaillement et de la
résistance électrique des assemblages collés rigide sur
rigide
AVERTISSEMENT — Il convient que l’utilisateur de la présente partie de l’ISO 16525 connaisse
bien les pratiques courantes de laboratoire. La présente partie de l’ISO 16525 n’a pas pour but de
traiter tous les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe
à l’utilisateur d’établir des pratiques appropriées en matière d’hygiène et de sécurité, et de
s’assurer de la conformité à la réglementation nationale en vigueur.
IMPORTANT — Certains modes opératoires spécifiés dans la présente partie de l’ISO 16525
peuvent impliquer l’utilisation ou la génération de substances ou de déchets pouvant représenter
un danger environnemental localisé. Il convient de se référer à la documentation appropriée
concernant la manipulation et l’élimination après usage en toute sécurité.
1 Domaine d’application
La présente partie de l’ISO 16525 spécifie des méthodes d’essai utilisant des éprouvettes miniatures pour
déterminer la résistance au cisaillement et la résistance électrique d’un joint collé composé d’adhésifs à
conductivité électrique isotrope et de supports rigides dans des conditions spécifiées.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 291, Plastiques — Atmosphères normales de conditionnement et d’essai
ISO 431, Formes brutes d’affinage du cuivre
ISO 472, Plastiques — Vocabulaire
ISO 10365, Adhésifs — Désignation des principaux faciès de rupture
ISO 17212, Adhésifs structuraux — Lignes directrices pour la préparation de surface de métaux et de
plastiques avant le collage par adhésif
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 472, ainsi que les suivants,
s’appliquent.
3.1
vitesse de déplacement
vitesse de traverse de la machine d’essai, à savoir un gabarit qui applique la charge à l’adhésif à
conductivité électrique isotrope durant l’essai de résistance au cisaillement
4 Appareillage et matériaux
4.1 Appareillage d’essai de fatigue par cisaillement, comprenant une machine de traction, un
gabarit porte-éprouvette, un ohmmètre et un dispositif d’enregistrement. Les spécifications doivent être
conformes à celles de l’appareillage d’essai spécifié dans l’Annexe A.
4.2 Ohmmètre, pour mesurer la résistance électrique des éprouvettes, basé sur la méthode de la chute
de potentiel (méthode à quatre bornes) ou une méthode équivalente.
4.3 Gabarit de cisaillement, pour les essais de résistance au cisaillement des éprouvettes, tel que
spécifié dans l’Annexe A, sauf indication contraire dans les spécifications des pro
...
