ISO 6505:2021

NORME ISO
INTERNATIONALE 6505
Cinquième édition
2021-07
Caoutchouc, vulcanisé ou
thermoplastique — Détermination de
la tendance à adhérer aux métaux et à
les corroder
Rubber, vulcanized or thermoplastic — Determination of tendency to
adhere to and corrode metals
Numéro de référence
ISO 6505:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 6505:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 6505:2021(F)

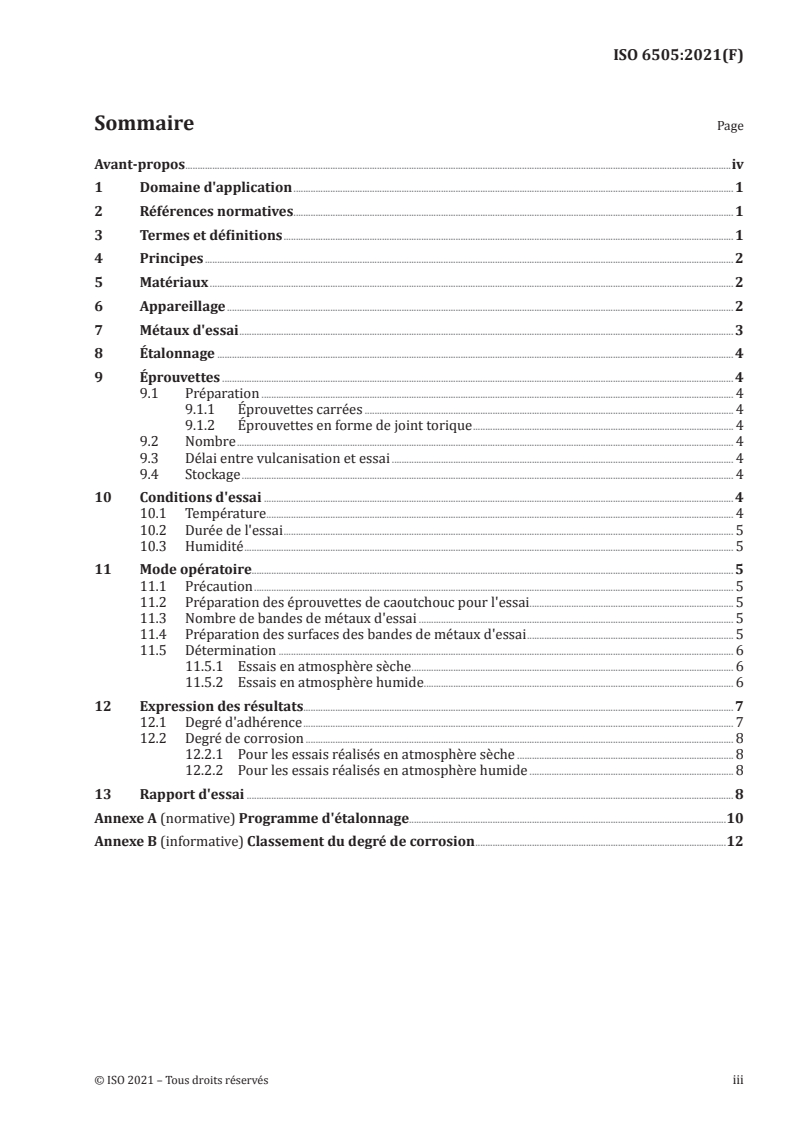

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principes . 2
5 Matériaux . 2
6 Appareillage . 2
7 Métaux d'essai . 3
8 Étalonnage . 4
9 Éprouvettes . 4
9.1 Préparation . 4
9.1.1 Éprouvettes carrées . 4
9.1.2 Éprouvettes en forme de joint torique . 4
9.2 Nombre . 4
9.3 Délai entre vulcanisation et essai . 4
9.4 Stockage . 4
10 Conditions d'essai . 4
10.1 Température . 4
10.2 Durée de l'essai . 5
10.3 Humidité . 5
11 Mode opératoire. 5
11.1 Précaution . 5
11.2 Préparation des éprouvettes de caoutchouc pour l'essai. 5
11.3 Nombre de bandes de métaux d'essai . 5
11.4 Préparation des surfaces des bandes de métaux d'essai . 5
11.5 Détermination . 6
11.5.1 Essais en atmosphère sèche . 6
11.5.2 Essais en atmosphère humide. 6
12 Expression des résultats. 7
12.1 Degré d'adhérence . 7
12.2 Degré de corrosion . 8
12.2.1 Pour les essais réalisés en atmosphère sèche . 8
12.2.2 Pour les essais réalisés en atmosphère humide . 8
13 Rapport d'essai . 8
Annexe A (normative) Programme d'étalonnage.10
Annexe B (informative) Classement du degré de corrosion .12
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 6505:2021(F)

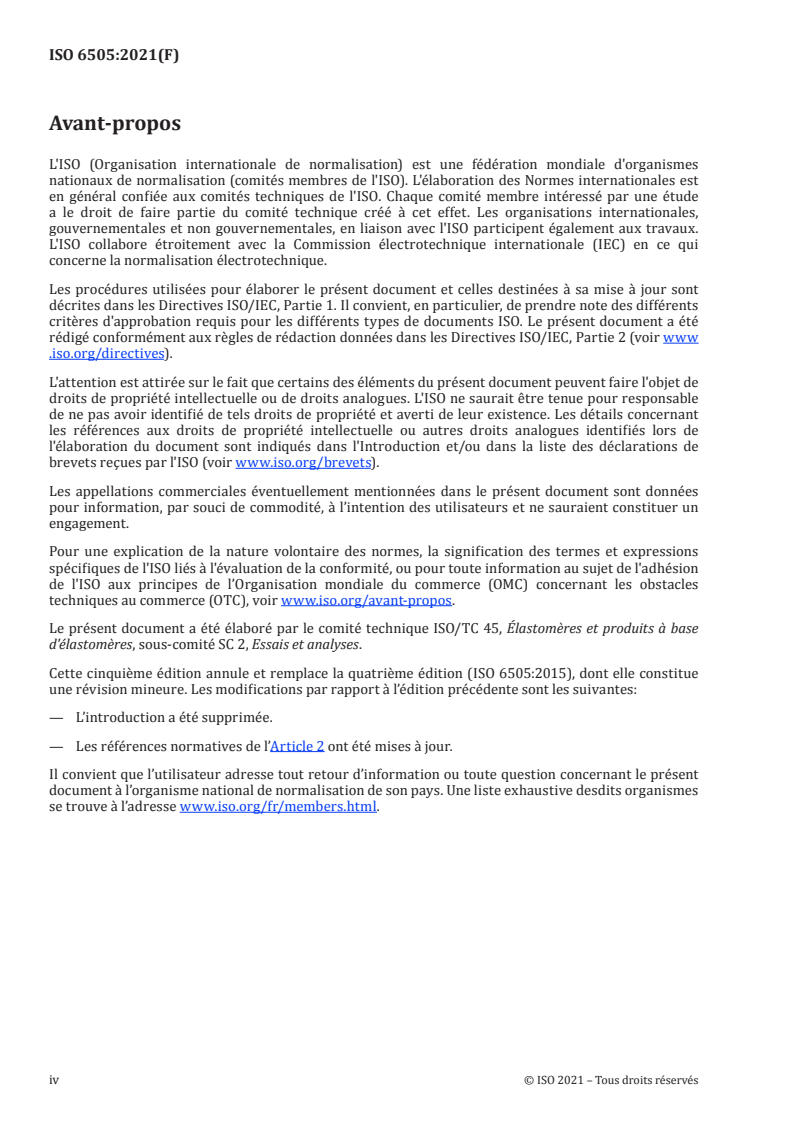

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette cinquième édition annule et remplace la quatrième édition (ISO 6505:2015), dont elle constitue
une révision mineure. Les modifications par rapport à l’édition précédente sont les suivantes:
— L’introduction a été supprimée.
— Les références normatives de l’Article 2 ont été mises à jour.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6505:2021(F)
Caoutchouc, vulcanisé ou thermoplastique —
Détermination de la tendance à adhérer aux métaux et à
les corroder
AVERTISSEMENT 1 — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de déterminer
l'applicabilité de toute autre restriction.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l’utilisation ou la génération de substances ou de déchets qui pourraient constituer
un danger pour l’environnement local. Il convient de se référer à la documentation appropriée
pour leur manipulation et leur élimination après utilisation.
1 Domaine d'application
Le présent document spécifie une méthode de détermination de la tendance du caoutchouc, vulcanisé
ou thermoplastique, à adhérer sur un métal et à le corroder lorsqu'il est exposé à un milieu d'essai
spécifié.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 48-2, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté — Partie 2: Dureté
comprise entre 10 DIDC et 100 DIDC
ISO 3310-1, Tamis de contrôle — Exigences techniques et vérifications — Partie 1: Tamis de contrôle en
tissus métalliques
ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 6505:2021(F)

4 Principes
Des éprouvettes de caoutchouc sont maintenues entre des bandes de métal d'essai dans des conditions
spécifiées dans une atmosphère sèche ou humide pendant une durée spécifiée.
L'examen visuel de la surface du métal qui s'ensuit fournit une indication subjective du degré
d'adhérence du caoutchouc au métal et de la corrosion du métal.
5 Matériaux
5.1 Acétone, (pour nettoyer le métal) de qualité analytique reconnue.
5.2 Autres solvants appropriés, (pour nettoyer le caoutchouc) de qualité analytique reconnue et
sans effets nuisibles sur le caoutchouc soumis à essai.
5.3 Poudre de ponce, passant à travers un tamis d’essai de 53 µm d'ouverture nominale de maille,
conforme aux exigences de l’ISO 3310-1.
5.4 Eau distillée ou eau de pureté équivalente.
5.5 Gel de silice.
6 Appareillage
6.1 Matériel courant de laboratoire, plus les suivants.
6.2 Montage de support, pour aligner les bandes de métal d'essai et les éprouvettes de caoutchouc,
capable de résister à la force de serrage et permettant le montage des serre-joints pour maintenir la
force de serrage sur l'ensemble de l'éprouvette en «sandwich» pendant toute la durée de l'essai (voir
Figure 1).
6.3 Chambre d'essai, conforme aux exigences spécifiées dans I'ISO 23529 et facilitant le contrôle de
la température dans les limites de tolérance spécifiées dans I'ISO 23529.
Pour les essais qui ne sont pas effectués en atmosphère sèche, un dispositif approprié permettant de
contrôler l'humidité dans les limites de tolérance spécifiées dans I'ISO 23529 doit être prévu.
Pour les essais en atmosphère «sèche» (humidité inférieure à 10 %), un dessiccateur peut être utilisé.
Pour les essais à température élevée, la pratique la plus courante est de supposer que l'humidité est
basse.
Pour les essais en atmosphère «humide» (humidité d'environ 90 %), il est possible d'utiliser un
dessiccateur dont le fond est muni d'un récipient ouvert contenant un mélange de 33 parties en masse de
glycérol et 67 parties en masse d'eau. La densité relative du mélange sera de 1,080 6 à 20 °C. L'humidité
relative au-dessus de cette surface sera d'environ 90 % à 23 °C.
6.4 Gants en polyéthylène ou autre équipement propre à prévenir un contact direct avec les surfaces
d'essai.
6.5 Loupe, de grossissement ×3 à ×5.
6.6 Poids, à fonds plats.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 6505:2021(F)

7 Métaux d'essai
Les métaux d'essai à utiliser doivent être ceux indiqués dans la spécification de matériaux applicable.
Si les métaux ne sont pas spécifiés, ils doivent être découpés à partir d’une barre ou d’une plaque
disponible commercialement, de préférence conforme à une norme nationale, et ils doivent faire l’objet
d’un accord entre les parties intéressées.
NOTE Les nuances spécifiques de métaux spécifiées dans les précédentes éditions du présent document ne
sont plus disponibles. L’aluminium et l’acier doux sont les plus couramment utilisés, mais le cuivre, le laiton ou
d’autre métal peuvent être appropriées pour des applications particulières.
Dimensions en millimètres
Légende
1 masse de 10 kg 4 éprouvette de caoutchouc 7 positions des serre-joints
2 serre-joints à vis 5 bandes de métal d'essai 8 socle
3 broche de positionnement 6 bande de métal d'essai inférieure 9 guides pour la masse de 10 kg
Figure 1 — Exemple de montage de support
Les bandes de métaux d'essai doivent avoir une épaisseur suffisante pour résister à la force de serrage
sans se courber. Si l'on ne dispose que d'une feuille mince, il faut la fixer sur un matériau renforçant
rigide qui s'est préalablement montré non corrosif pour les métaux d'essai.
Les métaux d'essai doivent se présenter sous la forme de bandes dont les dimensions sont données dans
le Tableau 1.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 6505:2021(F)

Tableau 1 — Dimensions des bandes de métaux d'essai
Longueur (min.) Commentaires
Largeur
mm
mm
Pour utilisation avec des éprouvettes
25 ± 1 100
carrées de 20 mm × 20 mm
Pour utilisation avec des joints toriques de
50 ± 1 100 diamètre extérieur compris entre 18 mm à
45 mm
8 Étalonnage
Les exigences relatives à l’étalonnage de l’appareillage d’essai sont données dans l’Annexe A.
9 Éprouvettes
9.1 Prépara
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 6505
ISO/TC 45/SC 2
Rubber, vulcanized or thermoplastic —
Secretariat: JISC
Determination of tendency to adhere
Voting begins on:
2021­04­12 to and corrode metals
Voting terminates on:
Caoutchouc, vulcanisé ou thermoplastique — Détermination de la
2021­06­07
tendance à adhérer aux métaux et à les corroder
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 6505:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 6505:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 6505:2021(E)

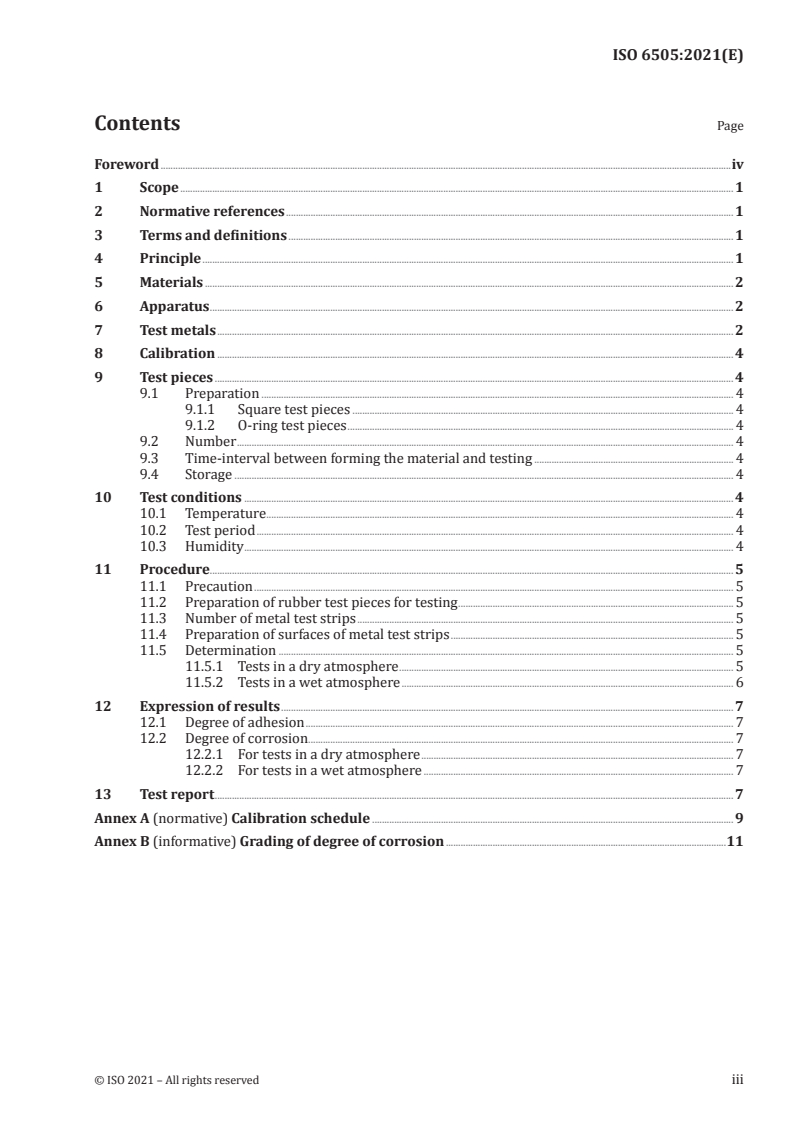

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Materials . 1
6 Apparatus . 2
7 Test metals . 2
8 Calibration . 4
9 Test pieces . 4
9.1 Preparation . 4
9.1.1 Square test pieces . 4
9.1.2 O­ring test pieces . 4
9.2 Number . 4
9.3 Time­interval between forming the material and testing . 4
9.4 Storage . 4
10 Test conditions . 4
10.1 Temperature . 4
10.2 Test period . 4
10.3 Humidity . 4
11 Procedure. 5
11.1 Precaution . 5
11.2 Preparation of rubber test pieces for testing . 5
11.3 Number of metal test strips . 5
11.4 Preparation of surfaces of metal test strips . 5
11.5 Determination . 5
11.5.1 Tests in a dry atmosphere . 5
11.5.2 Tests in a wet atmosphere . 6
12 Expression of results . 7
12.1 Degree of adhesion . 7
12.2 Degree of corrosion . 7
12.2.1 For tests in a dry atmosphere . 7
12.2.2 For tests in a wet atmosphere . 7
13 Test report . 7
Annex A (normative) Calibration schedule . 9
Annex B (informative) Grading of degree of corrosion .11
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 6505:2021(E)

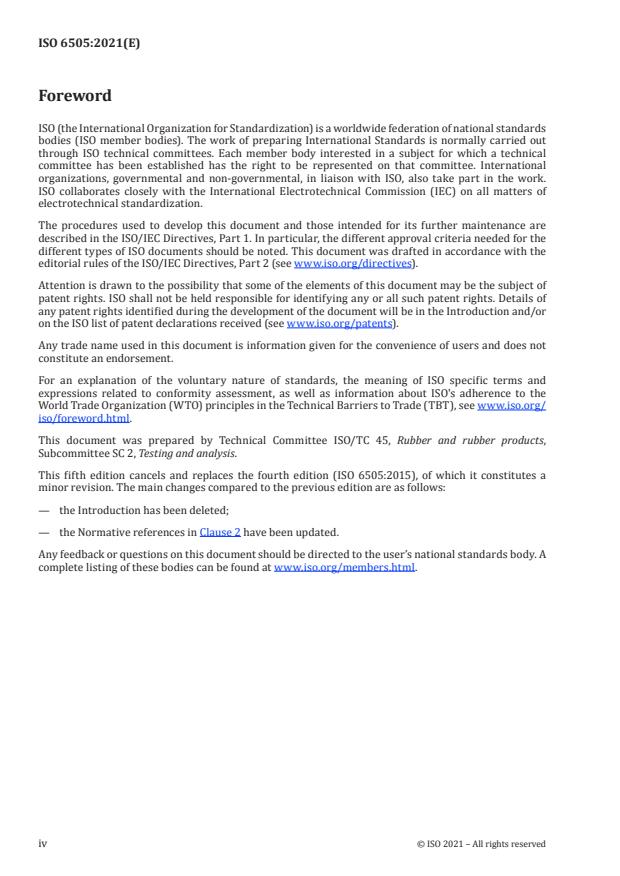

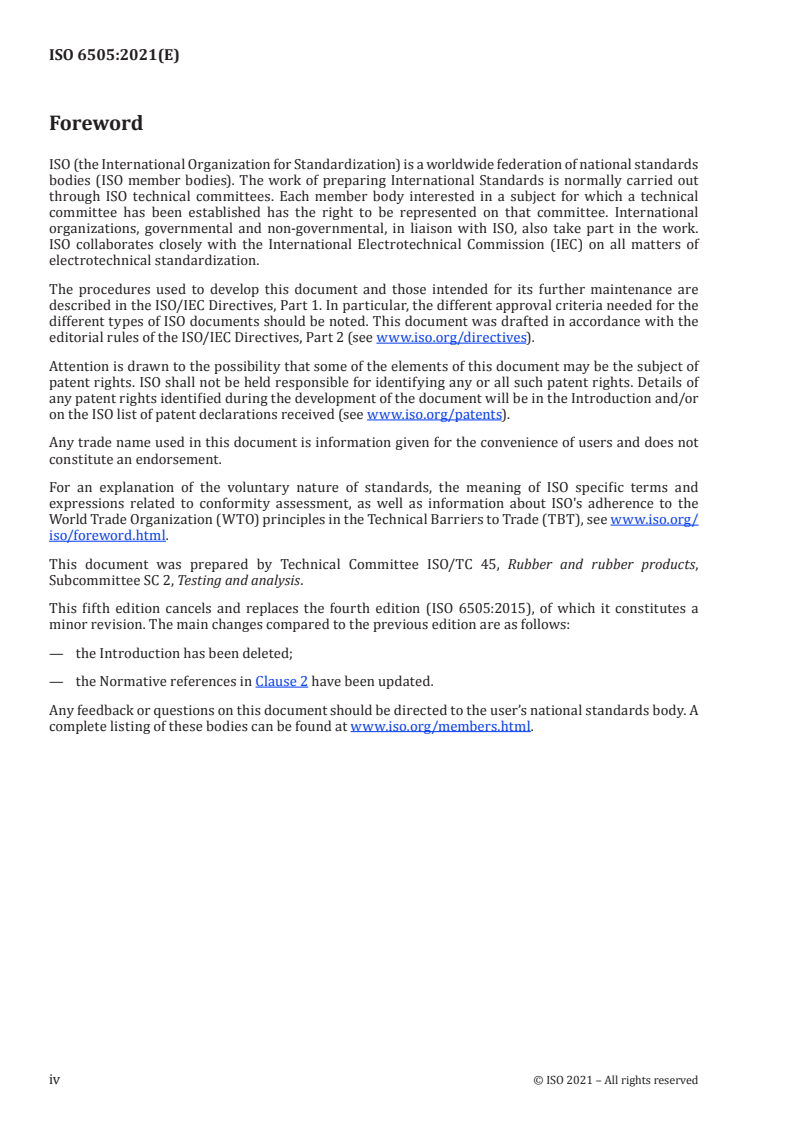

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 2, Testing and analysis.
This fifth edition cancels and replaces the fourth edition (ISO 6505:2015), of which it constitutes a
minor revision. The main changes compared to the previous edition are as follows:
— the Introduction has been deleted;
— the Normative references in Clause 2 have been updated.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 6505:2021(E)
Rubber, vulcanized or thermoplastic — Determination of
tendency to adhere to and corrode metals
WARNING 1 — Persons using this document should be familiar with normal laboratory practice.
This document does not purport to address all of the safety problems, if any, associated with its
use. It is the responsibility of the user to establish appropriate safety and health practices and to
determine the applicability of any other restrictions.
WARNING 2 — Certain procedures specified in this document might involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after use.
1 Scope
This document specifies a method for the determination of the tendency of vulcanized or thermoplastic
rubbers to adhere to and to corrode metals when exposed to a specified test environment.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 48­2, Rubber, vulcanized or thermoplastic — Determination of hardness — Part 2: Hardness between
10 IRHD and 100 IRHD
ISO 3310­1, Test sieves — Technical requirements and testing — Part 1: Test sieves of metal wire cloth
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
4 Principle
Rubber test pieces are held between metal test strips under specified conditions in a dry or wet
atmosphere for a specified period.
Subsequent visual examination of the metal surface provides a subjective indication of the degree of
adhesion to the metal by the rubber and corrosion of the metal.
5 Materials
5.1 Acetone, (for cleaning of metal) of recognized analytical quality.
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/FDIS 6505:2021(E)

5.2 Other suitable solvents, (for cleaning of rubber) of recognized analytical quality and which do
not have any deleterious effects on the rubber under test.
5.3 Pumice powder, passing a test sieve of nominal aperture size 53 µm complying with the
requirements of ISO 3310-1.
5.4 Distilled water, or water of equivalent purity.
5.5 Silica gel.
6 Apparatus
6.1 Usual laboratory equipment, plus the following.
6.2 Support jig, to align the metal test strips and rubber test pieces, capable of supporting the
clamping force, and with a facility for setting clamps to maintain the clamping force on the assembled
test piece “sandwich” throughout the test period (see Figure 1).
6.3 Test chamber, complying with the requirements specified in ISO 23529, with facilities for
controlling the temperature within the tolerance limits given in ISO 23529.
For tests other than those in a “dry” atmosphere, a suitable means for controlling the humidity to within
the tolerance limits given in ISO 23529 shall be provided.
For tests in a “dry” atmosphere (less than 10 % humidity), a desiccator may be used. For tests at
elevated temperature, it is common practice to assume low humidity.
For tests in a “wet” atmosphere (approximately 90 % humidity), a desiccator may be used with an open
vessel at the bottom containing a mixture of 33 parts by mass of glycerol and 67 parts by mass of water.
The relative density of this mixture will be 1,080 6 at 20 °C. The relative humidity above its surface will
be approximately 90 % at 23 °C.
6.4 Polyethylene gloves, or other suitable equipment to prevent direct contact with the test surfaces.
6.5 Magnifying glass, of magnification ×3 to ×5.
6.6 Weights, with flat bottoms.
7 Test metals
The test metals used shall be those specified in the relevant material specification. If the metals are not
so specified, they shall be cut from commercial flat sheet or bar, preferably complying with a national
standard, and agreed between the interested parties.
NOTE The specific grades of metal specified in previous editions of this document are no longer available.
Aluminium and mild steel are most commonly used but copper, brass or other metal might be appropriate for
particular applications.
2 © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/FDIS 6505:2021(E)

Dimensions in millimetres
Key
1 10 kg weight 4 rubber test piece 7 positions of clamps
2 screw clamp 5 metal test strips 8 support base
3 locating pin 6 bottom metal test strip 9 guides for 10 kg w
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 6505
ISO/TC 45/SC 2
Caoutchouc, vulcanisé ou
Secrétariat: JISC
thermoplastique — Détermination de
Début de vote:
2021-04-12 la tendance à adhérer aux métaux et à
les corroder
Vote clos le:
2021-06-07
Rubber, vulcanized or thermoplastic — Determination of tendency to
adhere to and corrode metals
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 6505:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 6505:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 6505:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principes . 2
5 Matériaux . 2
6 Appareillage . 2
7 Métaux d'essai . 3
8 Étalonnage . 4
9 Éprouvettes . 4
9.1 Préparation . 4
9.1.1 Éprouvettes carrées . 4
9.1.2 Éprouvettes en forme de joint torique . 4
9.2 Nombre . 4
9.3 Délai entre vulcanisation et essai . 4
9.4 Stockage . 4
10 Conditions d'essai . 4
10.1 Température . 4
10.2 Durée de l'essai . 5
10.3 Humidité . 5
11 Mode opératoire. 5
11.1 Précaution . 5
11.2 Préparation des éprouvettes de caoutchouc pour l'essai. 5
11.3 Nombre de bandes de métaux d'essai . 5
11.4 Préparation des surfaces des bandes de métaux d'essai . 5
11.5 Détermination . 6
11.5.1 Essais en atmosphère sèche . 6
11.5.2 Essais en atmosphère humide. 6
12 Expression des résultats. 7
12.1 Degré d'adhérence . 7
12.2 Degré de corrosion . 8
12.2.1 Pour les essais réalisés en atmosphère sèche: . 8
12.2.2 Pour les essais réalisés en atmosphère humide: . 8
13 Rapport d'essai . 8
Annexe A (normative) Programme d'étalonnage.10
Annexe B (informative) Classement du degré de corrosion .12
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 6505:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base
d'élastomères, sous-comité SC 2, Essais et analyses.
Cette cinquième édition annule et remplace la quatrième édition (ISO 6505:2015) qui a fait l’objet d’une
révision mineure. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— L’introduction a été supprimée.
— Les références normatives de l’Article 2 ont été mises à jour.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 6505:2021(F)
Caoutchouc, vulcanisé ou thermoplastique —
Détermination de la tendance à adhérer aux métaux et à
les corroder
AVERTISSEMENT 1 — Il convient que l'utilisateur du présent document connaisse bien les
pratiques courantes de laboratoire. Le présent document n'a pas pour but de traiter tous les
problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur
d'établir des pratiques appropriées en matière d'hygiène et de sécurité, et de déterminer
l'applicabilité de toute autre restriction.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans le présent document peuvent
impliquer l’utilisation ou la génération de substances ou de déchets qui pourraient constituer
un danger pour l’environnement local. Il convient de se référer à la documentation appropriée
pour leur manipulation et leur élimination après utilisation.
1 Domaine d'application
Le présent document spécifie une méthode de détermination de la tendance du caoutchouc, vulcanisé
ou thermoplastique, à adhérer sur un métal et à le corroder lorsqu'il est exposé à un milieu d'essai
spécifié.
2 Références normatives
Les documents suivants sont référencés dans le texte de sorte qu'une partie ou la totalité de leur
contenu constitue les exigences du présent document. Pour les références datées, seule l'édition citée
s'applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
compris les éventuels amendements).
ISO 48-2, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté — Partie 2: Dureté
comprise entre 10 DIDC et 100 DIDC
ISO 3310-1, Tamis de contrôle — Exigences techniques et vérifications — Partie 1: Tamis de contrôle en
tissus métalliques
ISO 18899:2013, Caoutchouc — Guide pour l'étalonnage du matériel d'essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d'essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/FDIS 6505:2021(F)

4 Principes
Des éprouvettes de caoutchouc sont maintenues entre des bandes de métal d'essai dans des conditions
spécifiées dans une atmosphère sèche ou humide pendant une durée spécifiée.
L'examen visuel de la surface du métal qui s'ensuit fournit une indication subjective du degré
d'adhérence du caoutchouc au métal et de la corrosion du métal.
5 Matériaux
5.1 Acétone (pour nettoyer le métal), de qualité analytique reconnue.
5.2 Autres solvants appropriés (pour nettoyer le caoutchouc), de qualité analytique reconnue et
sans effets nuisibles sur le caoutchouc soumis à essai.
5.3 Poudre de ponce, passant à travers un tamis d’essai de 53 µm d'ouverture nominale de maille,
conforme aux exigences de l’ISO 3310-1.
5.4 Eau distillée ou eau de pureté équivalente.
5.5 Gel de silice.
6 Appareillage
6.1 Matériel courant de laboratoire, plus les suivants.
6.2 Montage de support, pour aligner les bandes de métal d'essai et les éprouvettes de caoutchouc,
capable de résister à la force de serrage et permettant le montage des serre-joints pour maintenir la
force de serrage sur l'ensemble de l'éprouvette en «sandwich» pendant toute la durée de l'essai (voir
Figure 1).
6.3 Chambre d'essai, conforme aux exigences spécifiées dans I'ISO 23529 et facilitant le contrôle de
la température dans les limites de tolérance spécifiées dans I'ISO 23529.
Pour les essais qui ne sont pas effectués en atmosphère sèche, un dispositif approprié permettant de
contrôler l'humidité dans les limites de tolérance spécifiées dans I'ISO 23529 doit être prévu.
Pour les essais en atmosphère «sèche» (humidité inférieure à 10 %), un dessiccateur peut être utilisé.
Pour les essais à température élevée, la pratique la plus courante est de supposer que l'humidité est basse.
Pour les essais en atmosphère «humide» (humidité d'environ 90 %), il est possible d'utiliser un
dessiccateur dont le fond est muni d'un récipient ouvert contenant un mélange de 33 parties en masse de
glycérol et 67 parties en masse d'eau. La densité relative du mélange sera de 1,080 6 à 20 °C. L'humidité
relative au-dessus de cette surface sera d'environ 90 % à 23 °C.
6.4 Gants en polyéthylène ou autre équipement propre à prévenir un contact direct avec les surfaces
d'essai.
6.5 Loupe, de grossissement × 3 à × 5.
6.6 Poids, à fonds plats.
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/FDIS 6505:2021(F)

7 Métaux d'essai
Les métaux d'essai à utiliser doivent être ceux indiqués dans la spécification de matériaux applicable.
Si les métaux ne sont pas spécifiés, ils doivent être découpés à partir d’une barre ou d’une plaque
disponible commercialement, de préférence conforme à une norme nationale, et ils doivent faire l’objet
d’un accord entre les parties intéressées.
NOTE Les nuances spécifiques de métaux spécifiées dans les précédentes éditions du présent document ne
sont plus disponibles. L’aluminium et l’acier doux sont les plus couramment utilisés, mais le cuivre, le laiton ou
d’autre métal peuvent être appropriées pour des applications particulières.
Dimensions en millimètres
Légende
1 masse de 10 kg 4 éprouvette de caoutchouc 7 positions des serre-joints
2 serre-joints à vis 5 bandes de métal d'essai 8 socle
3 broche de positionnement 6 bande de métal d'essai inférieure 9 guides pour la masse de 10 kg
Figure 1 — Exemple de montage de support
Les bandes de métaux d'essai doivent avoir une épaisseur suffisante pour résister à la force de serrage
sans se courber. Si l'on ne dispose que d'une feuille mince, il faut la fixer sur un matériau renforçant
rigide qui s'est préalablement montré non corrosif pour les métaux d'essai.
Les métaux d'essai doivent se présenter sous la forme de bandes dont les dimensions sont données dans
le Tableau 1.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO/FDIS 6505:2021(F)

Tableau 1 — Dimensions des bandes de métaux d'essai
...
