ISO 5855-2:1999
(Main)Aerospace - MJ threads - Part 2: Limit dimensions for bolts and nuts
Aerospace - MJ threads - Part 2: Limit dimensions for bolts and nuts
This part of ISO 5855 specifies limit dimensions of MJ threads for bolts and nuts of nominal diameter 1,6 mm to 39 mm for aerospace construction.
Aéronautique et espace — Filetage MJ — Partie 2: Dimensions limites pour vis et écrous
La présente partie de l'ISO 5855 prescrit les dimensions limites du filetage MJ pour vis et écrous de diamètre nominal 1,6 mm à 39 mm pour les constructions aérospatiales.
General Information
Relations
Overview
ISO 5855-2:1999 is an international standard developed by the International Organization for Standardization (ISO) specific to aerospace applications. This standard defines the limit dimensions for MJ threads used in bolts and nuts with nominal diameters ranging from 1.6 mm up to 39 mm. It provides precise dimensional requirements to ensure reliable fastening components for aerospace constructions.
Part 2 of ISO 5855 focuses on the dimensional limits for thread profiles, guaranteeing compatibility, safety, and performance in critical aerospace environments. The standard is a revision and technical update of the previous edition from 1988.
Key Topics
- Scope: Applies to MJ thread bolts and nuts for aerospace use, specifying limit dimensions essential for mechanical integrity.
- Nominal Diameter and Pitch: Covers diameters from 1.6 mm to 39 mm with corresponding thread pitches detailed in tabulated form.
- Tolerance Classes: Defines tolerance grades for threads to maintain precise fit; typically 6H for bolts under 5 mm and 5H/4H for larger diameters.
- Thread Profiles: Depicts maximum and minimum limit profiles for both bolt and nut threads, ensuring standardized engagement.
- Coated Threads: Addresses dimensional considerations for threads before and after coatings, to accommodate thickness and maintain compliance.
- Dimensional Tables: Provides exhaustive tables with detailed outer diameter, flank diameter, root diameter, and pitch radius values.
- Permissible Deviations: Specifies maximum permissible variations in thread pitch and flank angles relevant to manufacturing quality control.
Applications
The ISO 5855-2:1999 standard is integral to the aerospace industry, where fasteners with MJ threads play a critical role in:
- Aircraft assembly and maintenance: Ensuring threaded fasteners meet stringent dimensional tolerances for safety and reliability.
- Spacecraft and satellite construction: Providing secure joints resistant to extreme mechanical stresses and temperature variations.
- Fluid systems connections: Compatibility with fluid sealing components using MJ threads (covered more extensively in other parts).
- Aerospace component manufacturing: Enabling consistent production quality and interchangeability of threaded parts.
- Coated fastener production: Managing dimensional allowances when threads are subjected to plating or other protective treatments.
Related Standards
ISO 5855-2 is part of a broader ISO 5855 series for aerospace MJ threads, including:
- ISO 5855-1:1999 - General requirements for MJ thread design and application.
- ISO 5855-3 - Limit dimensions for MJ thread connections in fluid systems.
For complete thread tolerance principles, ISO 965-1:1998 on Metric ISO General Purpose Threads is referenced for fundamental tolerancing guidelines.
Together, these standards form a comprehensive framework supporting safe, interoperable, and high-precision threaded fasteners tailored for the demanding aerospace sector.
Keywords: ISO 5855-2, aerospace MJ threads, bolt thread dimensions, nut thread limits, aerospace fasteners, thread tolerance classes, aerospace bolt nut standards, aerospace construction fasteners, ISO MJ thread dimensions, aerospace thread standards.
Frequently Asked Questions
ISO 5855-2:1999 is a standard published by the International Organization for Standardization (ISO). Its full title is "Aerospace - MJ threads - Part 2: Limit dimensions for bolts and nuts". This standard covers: This part of ISO 5855 specifies limit dimensions of MJ threads for bolts and nuts of nominal diameter 1,6 mm to 39 mm for aerospace construction.
This part of ISO 5855 specifies limit dimensions of MJ threads for bolts and nuts of nominal diameter 1,6 mm to 39 mm for aerospace construction.
ISO 5855-2:1999 is classified under the following ICS (International Classification for Standards) categories: 49.030.10 - Screw threads. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 5855-2:1999 has the following relationships with other standards: It is inter standard links to ISO 5855-2:1988. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 5855-2:1999 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 5855-2
Third edition
1999-10-15
Aerospace — MJ threads —
Part 2:
Limit dimensions for bolts and nuts
Aéronautique et espace — Filetage MJ —
Partie 2: Dimensions limites pour vis et écrous
A
Reference number

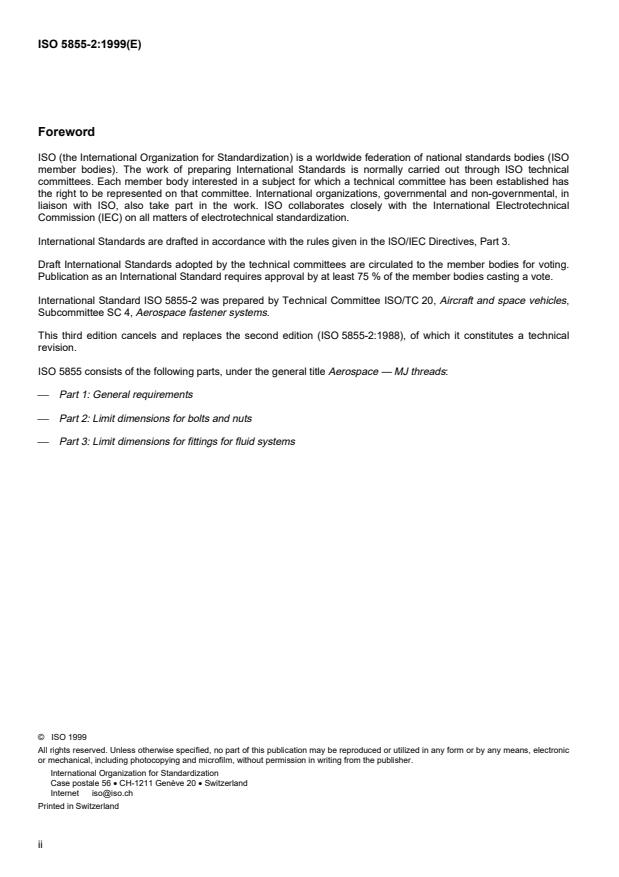

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
International Standard ISO 5855-2 was prepared by Technical Committee ISO/TC 20, Aircraft and space vehicles,
Subcommittee SC 4, Aerospace fastener systems.
This third edition cancels and replaces the second edition (ISO 5855-2:1988), of which it constitutes a technical
revision.
ISO 5855 consists of the following parts, under the general title Aerospace — MJ threads:
Part 1: General requirements
Part 2: Limit dimensions for bolts and nuts
Part 3: Limit dimensions for fittings for fluid systems
© ISO 1999
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet iso@iso.ch
Printed in Switzerland
ii
INTERNATIONAL STANDARD © ISO ISO 5855-2:1999(E)
Aerospace — MJ threads —
Part 2:
Limit dimensions for bolts and nuts
1 Scope
This part of ISO 5855 specifies limit dimensions of MJ threads for bolts and nuts of nominal diameter 1,6 mm to
39 mm for aerospace construction.
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of this
part of ISO 5855. For dated references, subsequent amendments to, or revisions of, any of these publications do not
apply. However, parties to agreements based on this part of ISO 5855 are encouraged to investigate the possibility of
applying the most recent edition of the normative documents indicated below. For undated references, the latest edition
of the normative document referred to applies. Members of ISO and IEC maintain registers of currently valid
International Standards.
ISO 965-1:1998,
ISO general-purpose metric screw threads — Tolerances — Part 1: Principles and basic data.
ISO 5855-1:1999, Aerospace — MJ threads — Part 1: General requirements.
3 Nominal diameters and pitches
See Table 1.
Table 1 — Nominal diameters and pitches
Dimensions in millimetres
Nominal diameter Pitch Nominal diameter Pitch
d or D P d or D P
1,6 0,35 14
2 0,4 16
2,5 0,45 18 1,5
3 0,5 20
3,5 0,6 22
4 0,7 24
5 0,8 27
71 33
10 1,25 39
© ISO

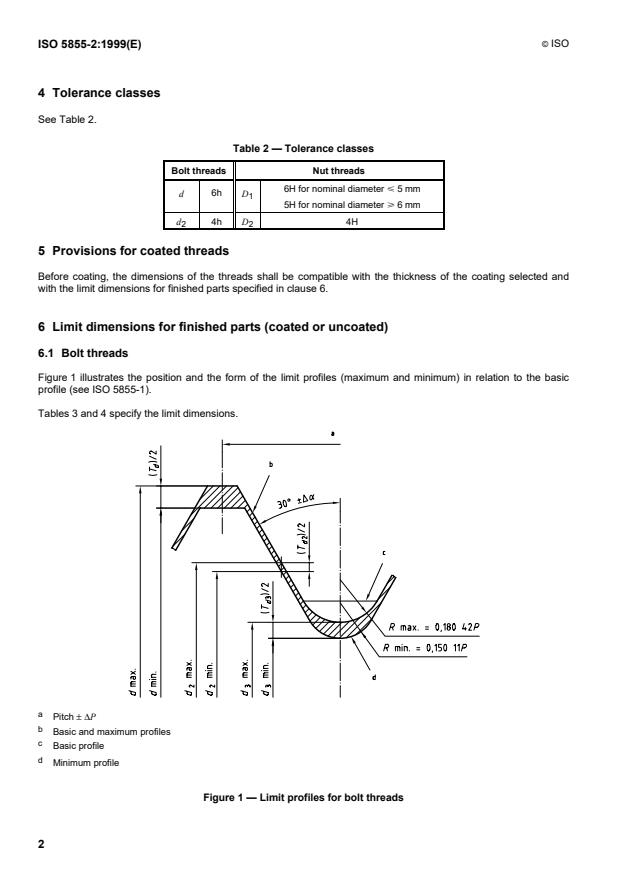

4 Tolerance classes
See Table 2.
Table 2 — Tolerance classes
Bolt threads Nut threads
6H for nominal diameter < 5 mm
d 6h D
5H for nominal diameter > 6 mm
d 4h D 4H
2 2
5 Provisions for coated threads
Before coating, the dimensions of the threads shall be compatible with the thickness of the coating selected and
with the limit dimensions for finished parts specified in clause 6.
6 Limit dimensions for finished parts (coated or uncoated)
6.1 Bolt threads
Figure 1 illustrates the position and the form of the limit profiles (maximum and minimum) in relation to the basic
profile (see ISO 5855-1).
Tables 3 and 4 specify the limit dimensions.
a
Pitch – DP
b
Basic and maximum profiles
c
Basic profile
d
Minimum profile
Figure 1 — Limit profiles for bolt threads
© ISO
Table 3 — Limit dimensions for 4h6h threads for bolts
Dimensions in millimetres
Major diameter Pitch diameter Minor diameter
d d d
2 3
Thread designation T T T
d d2 d3
a a
max. min. max. min. max. min.
(6h) (4h)
1,600 1,515 0,085 1,373 1,333 0,04 1,196 1,135 0,061
MJ1,6 0,35-4h6h
´
2,000 1,905 0,095 1,740 1,698 0,042 1,538 1,472 0,066
MJ2 ´ 0,4-4h6h
2,5 2,4 0,1 2,208 2,163 0,045 1,9
...
NORME ISO
INTERNATIONALE 5855-2
Troisième édition
1999-10-15
Aéronautique et espace — Filetage MJ —
Partie 2:
Dimensions limites pour vis et écrous
Aerospace — MJ threads —
Part 2: Limit dimensions for bolts and nuts
.
A
Numéro de référence

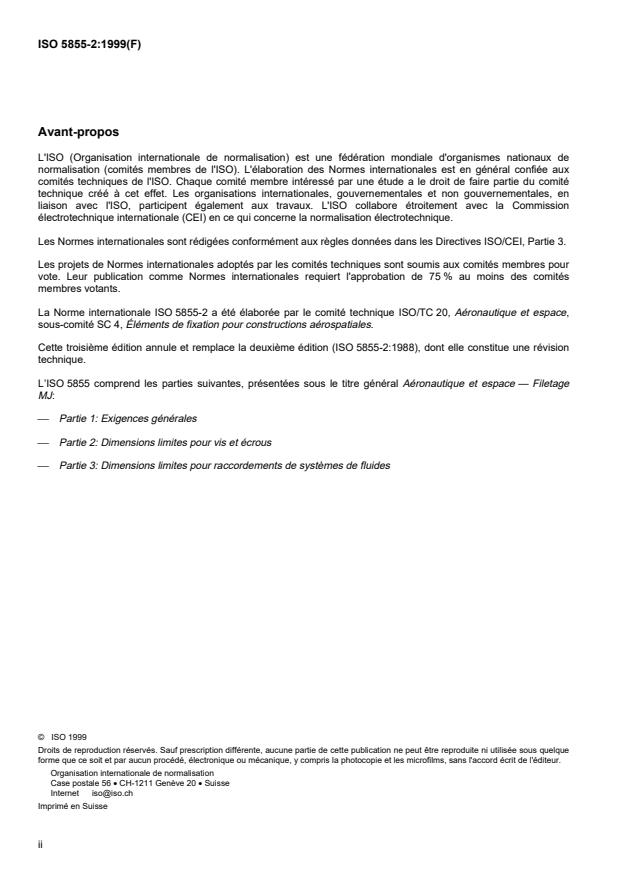

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO, participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
La Norme internationale ISO 5855-2 a été élaborée par le comité technique ISO/TC 20, Aéronautique et espace,
sous-comité SC 4, Éléments de fixation pour constructions aérospatiales.
Cette troisième édition annule et remplace la deuxième édition (ISO 5855-2:1988), dont elle constitue une révision
technique.
L’ISO 5855 comprend les parties suivantes, présentées sous le titre général Aéronautique et espace — Filetage
MJ:
Partie 1: Exigences générales
Partie 2: Dimensions limites pour vis et écrous
Partie 3: Dimensions limites pour raccordements de systèmes de fluides
© ISO 1999
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet iso@iso.ch
Imprimé en Suisse
ii
NORME INTERNATIONALE © ISO ISO 5855-2:1999(F)
Aéronautique et espace — Filetage MJ —
Partie 2:
Dimensions limites pour vis et écrous
1 Domaine d’application
La présente partie de l'ISO 5855 prescrit les dimensions limites du filetage MJ pour vis et écrous de diamètre
nominal 1,6 mm à 39 mm pour les constructions aérospatiales.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente partie de l'ISO 5855. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l'ISO 5855 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
ISO 965-1:1998, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales.
ISO 5855-1:1999, Aéronautique et espace — Filetage MJ — Partie 1: Exigences générales.
3 Diamètres nominaux et pas
Voir Tableau 1.
4 Classes de tolérances
Voir Tableau 2.
© ISO

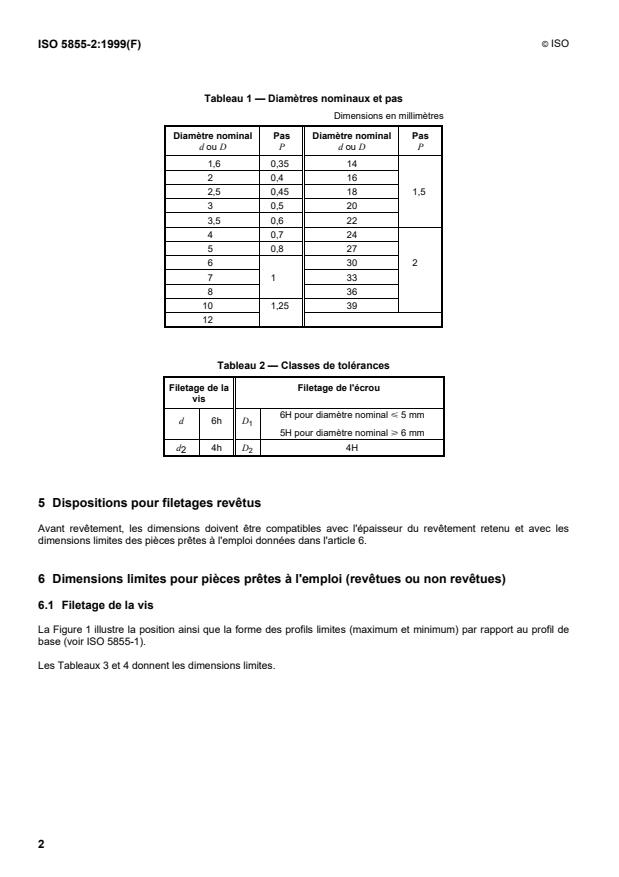

Tableau 1 — Diamètres nominaux et pas
Dimensions en millimètres
Diamètre nominal Pas Diamètre nominal Pas
d ou D P d ou D P
1,6 0,35 14
2 0,4 16
2,5 0,45 18 1,5
3 0,5 20
3,5 0,6 22
4 0,7 24
5 0,8 27
71 33
10 1,25 39
Tableau 2 — Classes de tolérances
Filetage de la Filetage de l'écrou
vis
6H pour diamètre nominal < 5 mm
d 6h D
5H pour diamètre nominal > 6 mm
d 4h D 4H
2 2
5 Dispositions pour filetages revêtus
Avant revêtement, les dimensions doivent être compatibles avec l'épaisseur du revêtement retenu et avec les
dimensions limites des pièces prêtes à l'emploi données dans l'article 6.
6 Dimensions limites pour pièces prêtes à l'emploi (revêtues ou non revêtues)
6.1 Filetage de la vis
La Figure 1 illustre la position ainsi que la forme des profils limites (maximum et minimum) par rapport au profil de
base (voir ISO 5855-1).
Les Tableaux 3 et 4 donnent les dimensions limites.
© ISO
a
Pas ± DP
b
Profils de base et maximal
c
Profil de base
d
Profil minimal
Figure 1 — Profils limites du filetage de la vis
© ISO
Tableau 3 — Dimensions limites des filetages 4h6h pour vis
Dimensions en millimètres
Diamètre extérieur Diamètre sur flancs Diamètre intérieur
d d d
2 3
Désignation du filetage T T T
d d2 d3
a a
max. min. max. min. max. min.
(6h) (4h)
...
