ISO
INTERNATIONAL
115424
STANDARD
First edition
1994-12-01
- Ultra-high-molecular-weight
Plastics
polyethylene (PE-UHMW) moulding and
extrusion materials -
Part 1:
Designation System and basis for
specifications
- Matkaux a base de poly&hylkne 2 tr& haute masse
Plas tiques
mol&ulaire (PE-UHMW) pour moulage et extrusion -
Partie 1: Systeme de designation et base de spkifica tion
Reference number
ISO 11542-1: 1994(E)
---------------------- Page: 1 ----------------------
ISO 1154291:1994(E)

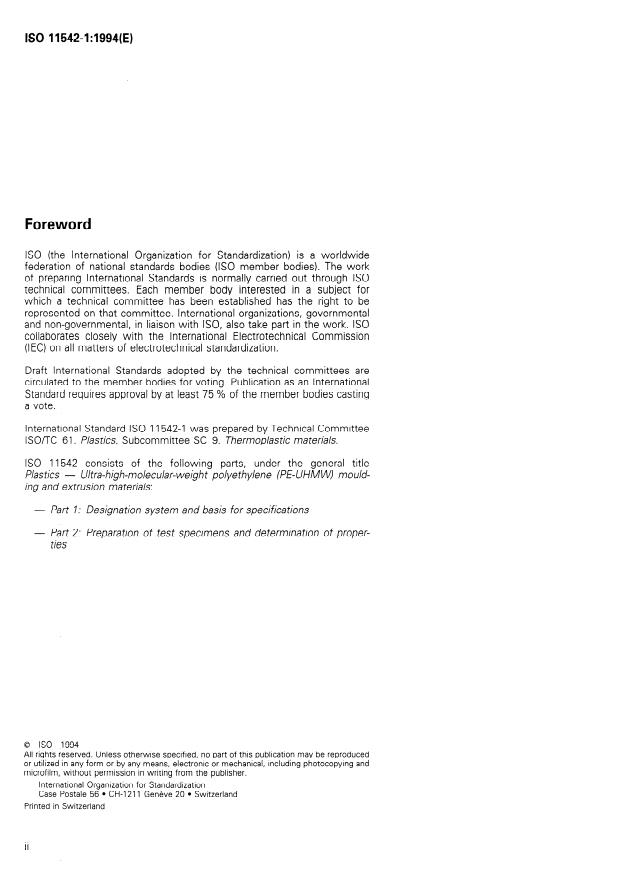

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 11542-1 was prepared by Technical Committee
lSO/TC 61, Plastics, Subcommittee SC 9, Thermoplastic materials.
ISO 11542 consists of the following Parts, under the general title
Plas tics - Ultra-high-molecular-weigh t polyethylene (PE-UHM W) mould-
ing and extrusion materials:
- Part 7: Designation System and basis for specifications
- Part 2: Preparation of test specimens and determination of proper-
ties
0 ISO ,1994
All rights reserved. Unless otherwise specified, no part. of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopying and
microfilm, without Permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD 0 60 ISO 11542-1:1994(E)
Plastics - Ultra-high-molecular-weight polyethylene
(PE-UHMW) moulding and extrusion materials -
Part 1:
Designation System and basis for specifications
1 Scope
1.1 This part of ISO 11542 establishes a System of designation for PE-UHMW thermoplastic material which may
be used as the basis for specifications.
For the purposes of this part of ISO 11542, PE-UHMW materials are polyethylene materials having a melt mass-
flow rate (MFR), measured at 190 “C and 21,6 kg load, of less than 0,l g/lO min.
1.2 The types of PE-UHMW plastics are differentiated from each other by a classification System based on ap-
propriate levels of the designatory properties
a) density
b) viscosity number
c) elongational stress
and on information about intended application and/or method of processing, important properties, additives,
colorants, fillers and reinforcing materials.
1,3 This part of ISO 11542 is applicable to all PE-UHMW homopolymers and to ultra-high-molecular-weight co-
polymers of ethylene having a content of other 1-olefinic monomers of less than 50 % (m/m) and a content of
non-olefinic monomers with functional groups up to a maximum of 3 % (m/m).
lt applies to materials ready for normal use in the form of powder, granules or pellets and to materials unmodified
or modified by colorants, additives, fillers, etc.
1.4 lt is not intended to imply that materials having the Same designation give necessarily the same perform-
ante. This part of ISO 11542 does not provide engineering data, Performance data or data on processing conditions
which may be required to specify a material for a particular application and/or method of processing.
A part 2 to this International Standard covering the preparation of test specimens and determination of properties
is being prepared for use if such data are required.
1.5 In Order to specify a thermoplastic material for a particular application or to ensure reproducible processing,
additional requirements may be given in data block 5 (see clause 3, introductory Paragraph).
---------------------- Page: 3 ----------------------
ISO 11542=1:1994(E) 0 ISO

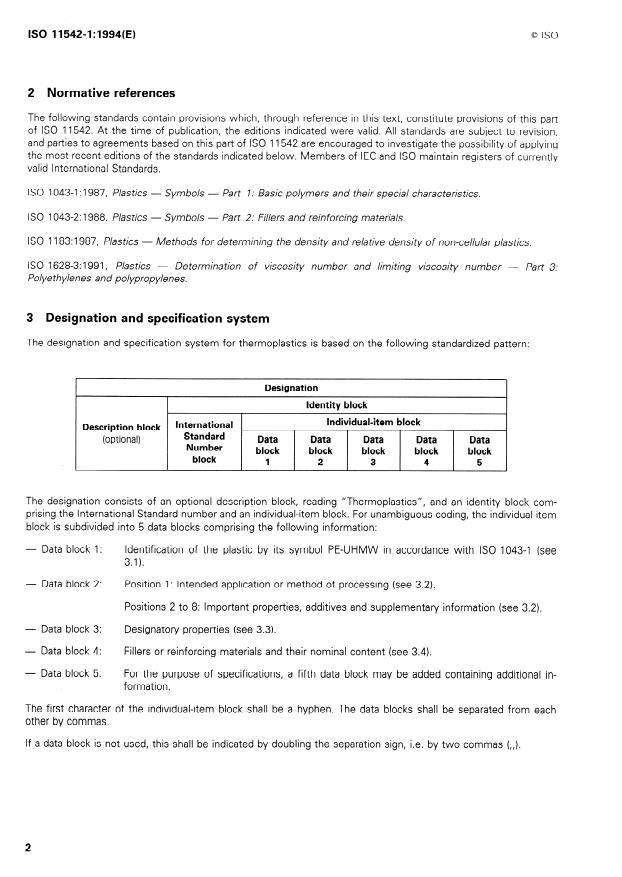

2 Normative references
The following Standards contain provisions which, through reference in this text, constitute provisions of this part
of ISO 11542. At the time of publication, the editions indicated were valid. All Standards are subject to revision,
and Parties to agreements based on this part of ISO 11542 are encouraged to investigate the possibility of applying
the most recent editions of the Standards indicated below. Members of IEC and ISO maintain registers of currently
valid International Standards.
ISO 1043-1: 1987, Plastics - Symbols - Part 1: Basic polymers and their special characteristics.
ISO 1043-2:1988, Plastics - Symbols - Part 2: Fillers and reinforcing materials.
ISO 1183:1987, Plastics - Methods for determining the density and relative density of non-cellular plastics.
ISO 1628-3: 1991, Plastics - Determination of viscosity number and limiting viscosity number - Part 3:
Polye thylenes and polypropylenes.
3 Designation and specification System
The designation and specification System for thermoplastics is based on the following standardized Pattern:
Designation
Identity block
Individual-item block
International
Description block
Standard
(optional) Data Data Data Data Data
Number
block block block block block
block
1 2 3 4 5
The designation consists of an optional description block, reading “Thermoplastics ”, and an identity block com-
prising the International Standard number and an individual-item block. For unambiguous coding, the individual-item
block is subdivided into 5 data blocks comprising the following information:
- Data block 1: Identification of the plastic by its Symbol PE-UHMW in accordance with ISO 1043-1 (see
. .
3 1)
- Data block 2: Position 1: Intended application or method of processing (see 3.2).
Positions 2 to 8: Important properties, additives and supplementary information (see 3.2).
- Data block 3: Designatory properties (see 3.3).
- Data block 4: Fillers or reinforcing materials and their nominal content (see 3.4).
- Data block 5: For the purpose of specifications, a fifth data block may be added containing additional in-
formation.
The first Character of the individual-item block shall be a hyphen. The data blocks shall be separated from each
other by commas.
If a data block is not used, this shall be indicated by doubling the Separation sign, i.e. by two commas (,,).
---------------------- Page: 4 ----------------------
0 ISO
ISO 11542=1:1994(E)
3.1 Data block 1
In this data block, after the hyphen, PE-UHMW plastics are identified by the Symbol “PE-UHMW ”, in accordance
with ISO 1043-1.
3.2 Data block 2
In this data block, information about intended application and/or method of processing is given in Position 1 and
information about important properties, ad
...
ISO
NORME
INTERNATIONALE 11542-I
Première édition
1994-l Z-OI
Plastiques - Matériaux à base de
polyéthylène à très haute masse
moléculaire (PE-UHMW) pour moulage et
extrusion -
Partie 1:
Système de désignation et base de
spécification
P/as tics - Ultra-high-molecular-weight polyethylene (PE-UHM W)
moulding and extrusion materials -
Part 1: Designation system and basis for specifications
Numéro de référence
KO 11542-I :1994(F)
---------------------- Page: 1 ----------------------
ISO 11542=1:1994(F)

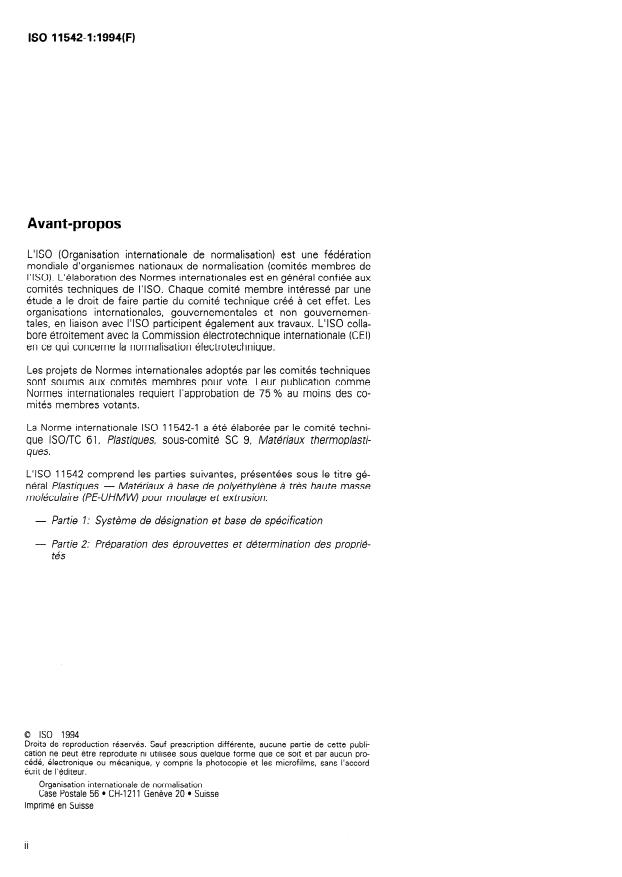

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO II 542-1 a été élaborée par le comité techni-
que ISO/K 61, Plastiques, sous-comité SC 9, Matériaux thermoplasti-
ques.
L’ISO II 542 comprend les parties suivantes, présentées sous le titre gé-
néral Plastiques - Matériaux à base de polyéthyène à très haute masse
moléculaire (PE-UHM W) pour moulage et extrusion:
- Partie 1: Système de désignation et base de spécifica tion
- Partie 2: Préparation des éprouvettes et détermination des proprié-
tés
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de Ilediteur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE 0 ISO
[SO 11542-1:1994(F)
Plastiques - Matériaux à base de polyéthylène à très
haute masse moléculaire (PE-UHMW) pour moulage et
extrusion -
Partie 1:
Système de désignation et base de spécification
1 Domaine d’application
1.1 La présente partie de I’ISO 11542 établit un système de désignation des matériaux thermoplastiques po-
lyéthylène à très haute masse moléculaire qui peut être utilisé comme base pour les spécifications.
Pour les besoins de la présente partie de I’ISO 11542, les matériaux PE-UHMW sont des matériaux à base de
polyéthylène ayant un indice de fluidité à chaud en masse (MFR), mesuré à 190 “C et sous charge de 21,6 kg,
inférieur à 0,l g/lO min.
1.2 Les types de plastiques polyéthylènes PE-UHMW sont différenciés les uns des autres par un système de
classification basé sur des niveaux appropriés des propriétés de désignation:
a) masse volumique;
b) indice de viscosité;
c) contrainte d’allongement;
et sur des informations concernant l’application prévue et/ou la méthode de mise en œuvre, les propriétés im-
portantes, les additifs, colorants, matériaux de charge et renfort.
1.3 La présente partie de I’ISO 11542 est applicable à tous les homopolymères et au copolymères de PE-UHMW
contenant au maximum 50 % (m/m) d’un autre monomère oléfinique et au maximum 3 % (m/m) d’un monomère
non oléfinique.
Elle s’applique aux matériaux prêts à l’emploi sous forme de poudres, grains ou granulés, non modifiés ou modifiés
par des colorants, additifs, charges, etc.
114 Le fait que des matériaux aient la même désignation n’implique pas qu’ils présentent nécessairement les
mêmes performances. La présente partie de I’ISO 11542 ne comporte pas de données sur la conception, la per-
formance ou les conditions de mise en œuvre qui peuvent être exigées pour spécifier un matériau pour une ap-
plication et/ou une méthode de mise en œuvre particulière.
Une partie 2 de I’ISO II 542 traitant de la préparation des éprouvettes et de la détermination des propriétés est
en cours d’élaboration et devra être utilisée en cas de besoin de telles données.
---------------------- Page: 3 ----------------------
0 ISO
ISO 11542=1:1994(F)

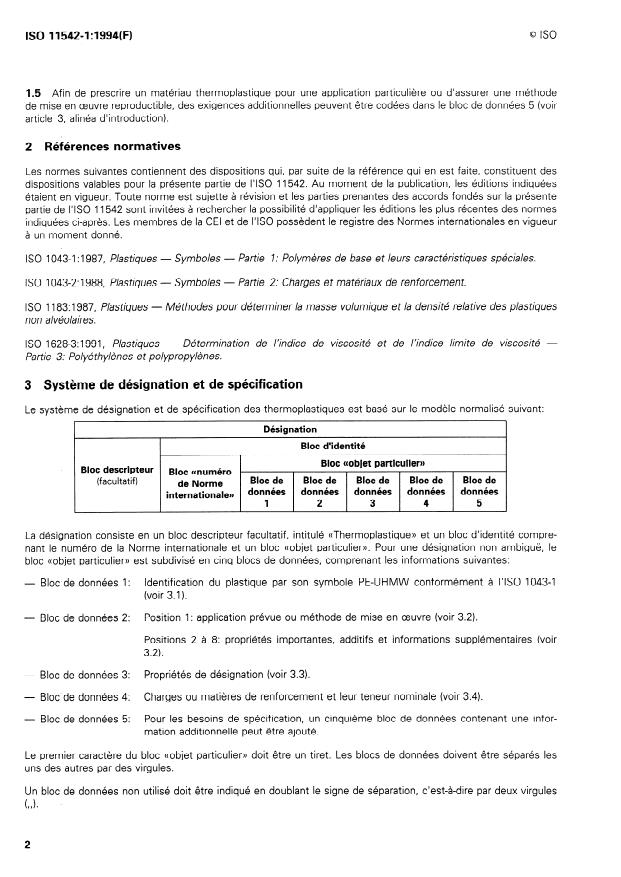

1.5 Afin de prescrire un matériau thermoplastique pour une application particulière ou d’assurer une méthode
de mise en œuvre reproductible, des exigences additionnelles peuvent être codées dans le bloc de données 5 (voir
article 3, alinéa d’introduction).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 11542. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’ISO 11542 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 1043-I : 1987, Plastiques - Symboles - Partie 1: Polymères de base et leurs caractéristiques spéciales.
- Partie 2: Charges et matériaux de renforcement.
ISO 1043-2: 1988, Plastiques - Symboles
ISO 1183:1987, Plastiques - Méthodes pour déterminer la masse volumique et la densité relative des plastiques
non alvéolaires.
ISO 1628-3: 1991, Plastiques - Détermination de l’indice de viscosité et de l’indice limite de viscosité -
Partie 3: Polyé thyènes et polypropylènes.
3 Système de désignation et de spécification
Le système de désignation et de spécification des thermoplastiques est basé sur le modèle normalisé suivant:
Désignation
I
Bloc d’identité
Bloc ((objet particulier»
Bloc descripteur
Bloc «numéro
(facultatif) Bloc de Bloc de Bloc de Bloc de Bloc de
de Norme
données données données données données
internationale»
1 2 3 4 5
La désignation consiste en un bloc descripteur facultatif, intitulé ((Thermoplastique)) et un bloc d’identité compre-
nant le numéro de la Norme internationale et un bloc ((objet particulier)). Pour une désignation non ambiguë, le
bloc ((objet particulier)) est subdivisé en cinq blocs de données, comprenant les informations suivantes:
Identification du plastique par son symbole PE-UHMW conformément à I’ISO 1043-I
- Blocde données 1:
(voir 3.1).
- Bloc de données 2: Position 1: application prévue ou méthode de mise en œuvre (voir 3.2).
Positions 2 à 8: propriétés importantes, additifs et informations supplémentaires (voir
. .
3 2)
- Bloc de données 3: Propriétés de désignation (voir 3.3).
- Bloc’ de données 4: Charges ou matières de renforcement et leur teneur nominale (voir 3.4).
- Bloc de données 5: Pour les besoins de spécification, un cinquième bloc de données contenant une infor-
mation additionnelle peut être ajouté.
Le premier caractère du bloc ((objet particulier» doit être un tiret. Les blocs de données doivent être séparés les
uns des autres par des virgules.
Un bloc de données non utilisé doit être indiqué en doublant le signe de séparation, c’est-à-dire par deux virgules
( 1
II l
2
---------------------- Page: 4 ----------------------
0 ISO
ISO 11542-1:1994(F)
3.1 Bloc de données 1
Dans ce bloc de données, après un tiret, les plastiques sont identifiés par leur symbole (PE-UHMW), conformé-
ment à NS0 1043-I.
3.2 Bloc de données 2
Dans ce bloc de données, l’information relative à l’application prévue et/ou à la méthode de mise en œuvre est
donnée dans la position 1 et l’information relative aux
...
ISO
NORME
INTERNATIONALE 11542-I
Première édition
1994-l Z-OI
Plastiques - Matériaux à base de
polyéthylène à très haute masse
moléculaire (PE-UHMW) pour moulage et
extrusion -
Partie 1:
Système de désignation et base de
spécification
P/as tics - Ultra-high-molecular-weight polyethylene (PE-UHM W)
moulding and extrusion materials -
Part 1: Designation system and basis for specifications
Numéro de référence
KO 11542-I :1994(F)
---------------------- Page: 1 ----------------------
ISO 11542=1:1994(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO II 542-1 a été élaborée par le comité techni-
que ISO/K 61, Plastiques, sous-comité SC 9, Matériaux thermoplasti-
ques.
L’ISO II 542 comprend les parties suivantes, présentées sous le titre gé-
néral Plastiques - Matériaux à base de polyéthyène à très haute masse
moléculaire (PE-UHM W) pour moulage et extrusion:
- Partie 1: Système de désignation et base de spécifica tion
- Partie 2: Préparation des éprouvettes et détermination des proprié-
tés
0 ISO 1994
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de Ilediteur.
Organisation internationale de normalisation
Case Postale 56 l CH-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE 0 ISO
[SO 11542-1:1994(F)
Plastiques - Matériaux à base de polyéthylène à très
haute masse moléculaire (PE-UHMW) pour moulage et
extrusion -
Partie 1:
Système de désignation et base de spécification
1 Domaine d’application
1.1 La présente partie de I’ISO 11542 établit un système de désignation des matériaux thermoplastiques po-
lyéthylène à très haute masse moléculaire qui peut être utilisé comme base pour les spécifications.
Pour les besoins de la présente partie de I’ISO 11542, les matériaux PE-UHMW sont des matériaux à base de
polyéthylène ayant un indice de fluidité à chaud en masse (MFR), mesuré à 190 “C et sous charge de 21,6 kg,
inférieur à 0,l g/lO min.
1.2 Les types de plastiques polyéthylènes PE-UHMW sont différenciés les uns des autres par un système de
classification basé sur des niveaux appropriés des propriétés de désignation:
a) masse volumique;
b) indice de viscosité;
c) contrainte d’allongement;
et sur des informations concernant l’application prévue et/ou la méthode de mise en œuvre, les propriétés im-
portantes, les additifs, colorants, matériaux de charge et renfort.
1.3 La présente partie de I’ISO 11542 est applicable à tous les homopolymères et au copolymères de PE-UHMW
contenant au maximum 50 % (m/m) d’un autre monomère oléfinique et au maximum 3 % (m/m) d’un monomère
non oléfinique.
Elle s’applique aux matériaux prêts à l’emploi sous forme de poudres, grains ou granulés, non modifiés ou modifiés
par des colorants, additifs, charges, etc.
114 Le fait que des matériaux aient la même désignation n’implique pas qu’ils présentent nécessairement les
mêmes performances. La présente partie de I’ISO 11542 ne comporte pas de données sur la conception, la per-
formance ou les conditions de mise en œuvre qui peuvent être exigées pour spécifier un matériau pour une ap-
plication et/ou une méthode de mise en œuvre particulière.
Une partie 2 de I’ISO II 542 traitant de la préparation des éprouvettes et de la détermination des propriétés est
en cours d’élaboration et devra être utilisée en cas de besoin de telles données.
---------------------- Page: 3 ----------------------
0 ISO
ISO 11542=1:1994(F)
1.5 Afin de prescrire un matériau thermoplastique pour une application particulière ou d’assurer une méthode
de mise en œuvre reproductible, des exigences additionnelles peuvent être codées dans le bloc de données 5 (voir
article 3, alinéa d’introduction).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente partie de I’ISO 11542. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
partie de I’ISO 11542 sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 1043-I : 1987, Plastiques - Symboles - Partie 1: Polymères de base et leurs caractéristiques spéciales.
- Partie 2: Charges et matériaux de renforcement.
ISO 1043-2: 1988, Plastiques - Symboles
ISO 1183:1987, Plastiques - Méthodes pour déterminer la masse volumique et la densité relative des plastiques
non alvéolaires.
ISO 1628-3: 1991, Plastiques - Détermination de l’indice de viscosité et de l’indice limite de viscosité -
Partie 3: Polyé thyènes et polypropylènes.
3 Système de désignation et de spécification
Le système de désignation et de spécification des thermoplastiques est basé sur le modèle normalisé suivant:
Désignation
I
Bloc d’identité
Bloc ((objet particulier»
Bloc descripteur
Bloc «numéro
(facultatif) Bloc de Bloc de Bloc de Bloc de Bloc de
de Norme
données données données données données
internationale»
1 2 3 4 5
La désignation consiste en un bloc descripteur facultatif, intitulé ((Thermoplastique)) et un bloc d’identité compre-
nant le numéro de la Norme internationale et un bloc ((objet particulier)). Pour une désignation non ambiguë, le
bloc ((objet particulier)) est subdivisé en cinq blocs de données, comprenant les informations suivantes:
Identification du plastique par son symbole PE-UHMW conformément à I’ISO 1043-I
- Blocde données 1:
(voir 3.1).
- Bloc de données 2: Position 1: application prévue ou méthode de mise en œuvre (voir 3.2).
Positions 2 à 8: propriétés importantes, additifs et informations supplémentaires (voir
. .
3 2)
- Bloc de données 3: Propriétés de désignation (voir 3.3).
- Bloc’ de données 4: Charges ou matières de renforcement et leur teneur nominale (voir 3.4).
- Bloc de données 5: Pour les besoins de spécification, un cinquième bloc de données contenant une infor-
mation additionnelle peut être ajouté.
Le premier caractère du bloc ((objet particulier» doit être un tiret. Les blocs de données doivent être séparés les
uns des autres par des virgules.
Un bloc de données non utilisé doit être indiqué en doublant le signe de séparation, c’est-à-dire par deux virgules
( 1
II l
2
---------------------- Page: 4 ----------------------
0 ISO
ISO 11542-1:1994(F)
3.1 Bloc de données 1
Dans ce bloc de données, après un tiret, les plastiques sont identifiés par leur symbole (PE-UHMW), conformé-
ment à NS0 1043-I.
3.2 Bloc de données 2
Dans ce bloc de données, l’information relative à l’application prévue et/ou à la méthode de mise en œuvre est
donnée dans la position 1 et l’information relative aux
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
