INTERNATIONAL ISO
STANDARD 11542-1
Second edition
2001-02-15
Plastics — Ultra-high-molecular-weight
polyethylene (PE-UHMW) moulding
and extrusion materials —
Part 1:
Designation system and basis
for specifications
Plastiques — Matériaux à base de polyéthylène à très haute masse
moléculaire (PE-UHMW) pour moulage et extrusion —
Partie 1: Système de désignation et base de spécifications
Reference number
ISO 11542-1:2001(E)
©
ISO 2001
---------------------- Page: 1 ----------------------
ISO 11542-1:2001(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2001
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2001 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 11542-1:2001(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 11542 may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 11542-1 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee
SC 9, Thermoplastic materials.
This second edition cancels and replaces the first edition (ISO 11542-1:1994), which has been technically revised.
The major change is that density has been replaced by Charpy notched impact strength as one of the designatory
properties.
ISO 11542 consists of the following parts, under the general title Plastics — Ultra-high-molecular-weight
polyethylene (PE-UHMW) moulding and extrusion materials:
� Part 1: Designation system and basis for specifications
� Part 2: Preparation of test specimens and determination of properties
© ISO 2001 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 11542-1:2001(E)
Plastics — Ultra-high-molecular-weight polyethylene (PE-UHMW)
moulding and extrusion materials —
Part 1:
Designation system and basis for specifications
1 Scope
1.1 This part of ISO 11542 establishes a system of designation for PE-UHMW thermoplastic materials which
may be used as the basis for specifications.
For the purposes of this part of ISO 11542, PE-UHMW materials are polyethylene materials having a melt mass-
flow rate (MFR), measured at 190 �C and 21,6 kg load, of less than 0,1 g/10 min.
1.2 The types of PE-UHMW are differentiated from each other by a classification system based on appropriate
levels of the designatory properties
a) viscosity number
b) elongational stress
c) Charpy notched impact strength
and on information about intended application and/or method of processing, important properties, additives,
colorants, fillers and reinforcing materials.
1.3 This part of ISO 11542 is applicable to all PE-UHMW homopolymers and to ultra-high-molecular-weight
copolymers of ethylene having a content of other 1-olefinic monomers of less than 50 % by mass and a content of
non-olefinic monomers with functional groups up to a maximum of 3 % by mass.
It applies to materials ready for normal use in the form of powder, granules or pellets and to materials unmodified or
modified by colorants, additives, fillers, etc.
1.4 It is not intended to imply that materials having the same designation give necessarily the same
performance. This part of ISO 11542 does not provide engineering data, performance data or data on processing
conditions which may be required to specify a material for a particular application and/or method of processing.
If such additional properties are required, they shall be determined in accordance with the test methods specified in
part 2 of this International Standard, if suitable.
1.5 In order to specify a thermoplastic material for a particular application or to ensure reproducible processing,
additional requirements may be given in data block 5 (see 3.1).
2 Normative references
The following normative documents contain provisions which, through reference in this text, constitute provisions of
this part of ISO 11542. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 11542 are encouraged to investigate the
© ISO 2001 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 11542-1:2001(E)
possibility of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
1)
ISO 1043-1:— , Plastics — Symbols and abbreviated terms — Part 1: Basic polymers and their special
characteristics.
ISO 1628-3:1991, Plastics — Determination of viscosity number and limiting viscosity number — Part 3:
Polyethylenes and polypropylenes.
ISO 5834-1:1998, Implants for surgery — Ultra-high molecular weight polyethylene — Part 1: Powder form.
ISO 11542-2:1998, Plastics — Ultra-high-molecular-weight polyethylene (PE-UHMW) moulding and extrusion
materials — Part 2: Preparation of test specimens and determination of properties.
3 Designation system
3.1 General
The designation system for thermoplastics is based on the following standardized pattern:
Designation
Identity block
Individual-item block
International
Description block
Standard
(optional)
Data Data Data Data Data
number
block block block block block
block
1 2 3 4 5
The designation consists of an optional description block, reading "Thermoplastics", and an identity block
comprising the Internatio
...
NORME ISO
INTERNATIONALE 11542-1
Deuxième édition
2001-02-15
Plastiques — Matériaux à base
de polyéthylèneàtrèshaute masse
moléculaire (PE-UHMW) pour moulage
et extrusion —
Partie 1:
Système de désignation et base
de spécifications
Plastics — Ultra-high-molecular-weight polyethylene (PE-UHMW) moulding
and extrusion materials
Part 1: Designation system and basis for specifications
Numéro de référence
ISO 11542-1:2001(F)
©
ISO 2001
---------------------- Page: 1 ----------------------

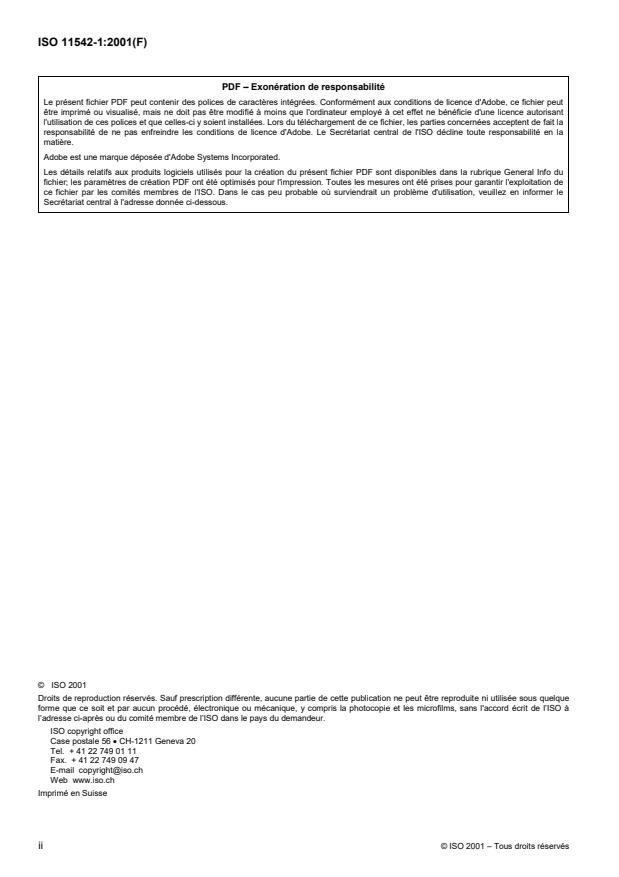

ISO 11542-1:2001(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2001
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2001 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 11542-1:2001(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente partie de l’ISO 11542 peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 11542-1 a étéélaborée par le comité technique ISO/TC 61, Plastiques, sous-comité
SC 9, Matériaux thermoplastiques.
Cette deuxième édition annule et remplace la première édition (ISO 11542-1:1994), dont elle constitue une révision
technique. Le principal changement est le remplacement de la propriété de désignation «masse volumique» par
une autre propriété de désignation: «résistance au choc Charpy sur éprouvette entaillée».
L'ISO 11542 comprend les parties suivantes, présentées sous le titre général Plastiques — Matériaux à base de
polyéthylène à très haute masse moléculaire (PE-UHMW) pour moulage et extrusion:
� Partie 1: Système de désignation et base de spécifications
� Partie 2: Préparation des éprouvettes et détermination des propriétés
© ISO 2001 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 11542-1:2001(F)
Plastiques — Matériaux à base de polyéthylène à très haute masse
moléculaire (PE-UHMW) pour moulage et extrusion —
Partie 1:
Système de désignation et base de spécifications
1 Domaine d'application
1.1 La présente partie de l'ISO 11542 établit un système de désignation des matériaux thermoplastiques
PE-UHMW qui peut être utilisé comme base pour les spécifications.
Pour les besoins de la présente partie de l’ISO 11542, les matériaux PE-UHMW sont des matériaux en
polyéthylène ayant un indice de fluiditéà chaud en masse (MFR), mesuréà 190 �C et avec une charge de 21,6 kg,
inférieur à 0,1 g/10 min.
1.2 Les types de plastiques PE-UHMW sont différenciés les uns des autres par un système de classification
basé sur des niveaux appropriés des propriétésdedésignation:
a) indice de viscosité
b) contrainte d'allongement
c) résistance au choc Charpy sur éprouvette entaillée
et sur des informations concernant l'application prévue et/ou la méthodede miseen œuvre, les propriétés
importantes, les additifs, les colorants, les charges et les matériaux de renforcement.
1.3 La présente partie de l’ISO 11542 est applicable à tous les homopolymères PE-UHMW et aux copolymères
éthyléniques à très haute masse moléculaire ayant une teneur en autres monomères 1-oléfiniques inférieure à
50 % en masse et une teneur maximale en monomères non oléfiniques avec des groupes fonctionnels ne
dépassant pas 3 % en masse.
Elle s'applique aux matériaux prêts à l'emploi sous forme de poudres, de granulés ou de pastilles, et aux matériaux
non modifiés ou modifiés par des colorants, des additifs, des charges, etc.
1.4 Le fait que des matériaux ont la même désignation n'implique pas qu'ils présentent nécessairement les
mêmes performances. La présente partie de l'ISO 11542 ne comporte pas de données techniques, de données de
performances ni de données sur les conditions de mise en œuvre qui peuvent être exigées pour spécifier un
matériau pour une application et/ou une méthode de mise en œuvre particulière.
Si de telles propriétés additionnelles sont requises, elles seront obtenues, si approprié, selon les méthodes d’essai
spécifiées dans l’ISO 11542-2.
1.5 Afin de spécifier un matériau thermoplastique pour une application particulière ou d’assurer une méthode de
mise en œuvre reproductible, des exigences supplémentaires peuvent être données dans le bloc de données 5
(voir 3.1).
© ISO 2001 – Tous droits réservés 1
---------------------- Page: 4 ----------------------
ISO 11542-1:2001(F)
2Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui y est faite,
constituent des dispositions valables pour la présente partie de l'ISO 11542. Pour les références datées, les
amendements ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes
aux accords fondés sur la présente partie de l'ISO 11542 sont invitées à rechercher la possibilité d'appliquer les
éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non datées, la dernière
édition du document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des
Normes internationales en vigueur.
1)
ISO 1043-1:— , Plastiques — Symboles et termes abrégés — Partie 1: Polymères de base et leurs
caractéristiques spéciales.
ISO 1628-3:1991 Plastiques — Déterminationdel'indicedeviscosité et de l'indice limite de viscosité—
Partie 3: Polyéthylènes et polypropylènes.
ISO 5834-1: 1998, Implants chirurgicaux — Polyéthylène à très haute masse moléculaire — Partie 1: Produits sous
forme de poudre.
ISO 11542-2:1998, Plastiques — Matériaux à base de polyéthylène à très haute masse moléculaire (PE-UHMW)
pour moulage et extrusion — Partie 2: Préparation des éprouvettes et détermination des propriétés.
3Système de désignation
3.1 Généralités
Le système de désignation des thermoplastiques est basé sur le modèle normalisé suivant:
Désignation
Bloc d’identité
Bloc «objet particulier»
Bloc descripteur
Bloc «numéro de
Bloc de Bloc de Bloc de Bloc de Bloc de
(facultatif)
Norme
données données données données données
internationale»
1 2 3 4 5
La désignation consiste en un bloc descripteur facultatif, intitulé«Thermoplastiques» et un bloc d'identité
comprenant le numéro de la Norme internationale et un bloc «objet particuli
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
