ISO 7404-4:1988

SLOVENSKI STANDARD
SIST ISO 7404-4:1998
01-februar-1998
0HWRGHSHWURJUDIVNLKDQDOL]ELWXPLQR]QHJDSUHPRJDLQDQWUDFLWDGHO
'RORþHYDQMHPLNUROLWRWLSRYNDUEDPLQHULWRYLQPLQHULWRY
Methods for the petrographic analysis of bituminous coal and anthracite -- Part 4: Method
of determining microlithotype, carbominerite and minerite composition
Méthodes d'analyse pétrographique des charbons bitumineux et de l'anthracite -- Partie
4: Détermination de la composition en microlithotypes, carbominérites et minérites
Ta slovenski standard je istoveten z: ISO 7404-4:1988
ICS:
73.040 Premogi Coals
SIST ISO 7404-4:1998 en
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 7404-4:1998

---------------------- Page: 2 ----------------------

SIST ISO 7404-4:1998
ISO
INTERNATIONAL STANDARD
7404-4
First edition
1988-12-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXfiYHAPOAHAfl OPTAHM3A~Mfl I-IO CTAHJJAPTll3A~MM
Methods for the petrographic analysis of bituminous
coal and anthracite -
Part 4:
Method of determining microlithotype, carbominerite and
minerite composition
M&hodes d’analyse pktrographique des charbons bitumineux et de l’anthracite -
Partie 4: Dt6 termina tion de Ia composition en microlithotypes, carbomin&ites et minkites
Reference number
ISO ‘74044: 1988 (E)

---------------------- Page: 3 ----------------------

SIST ISO 7404-4:1998
ISQ 7404-4 : 1988 (EI

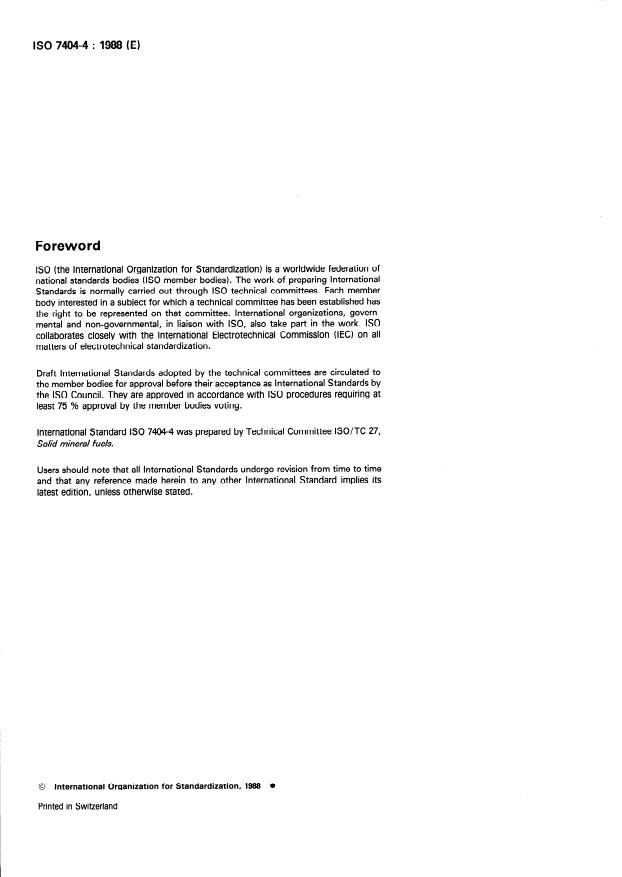

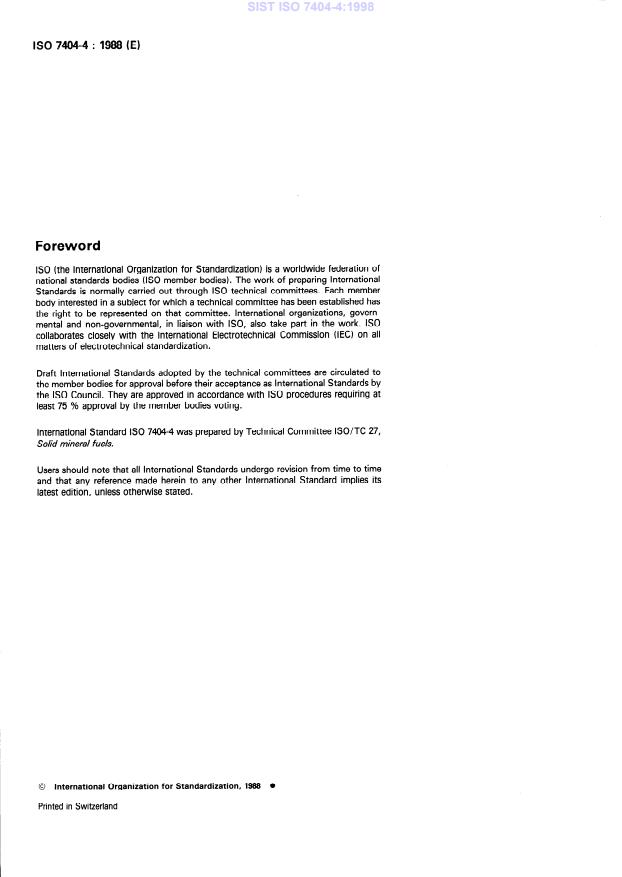

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 7404-4 was prepared by Technical Committee ISO/TC 27,
Solid mineral fuels.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0
0 International Organkation for Standardization, 1989
Printed in Switzerland

---------------------- Page: 4 ----------------------

SIST ISO 7404-4:1998
~ ~~
INTERNATIONAL STANDARD ISO 7404-4 : 1988 (E)
Methods for the petrographic analysis of bituminous
coal and anthracite -
Part 4:
Method of determining microlithotype, carbominerite and
minerite composition
For information on the nomenclature and analysis of brown
0 Introduction
coals and lignites, reference should be made to the lnter-
national Handbook of Coal Petrography published by
0.1 Petrographic analyses have been recognized inter-
the ICCPY
nationally as important in the context of the genesis, vertical
and lateral Variation, continuity, metamorphism and usage of
coal. The International Committee for Coal Petrology (ICCP)
has made recommendations concerning nomenclature and
0.2 Microlithotypes are the naturally occurring associations
analytical methods and has published an extensive handbook
of macerals which characterize the visibly different types of
describing in detail the characteristics of a wide range of coals.
coal. By convention, the identity of a microlithotype is deter-
The text of this International Standard agrees substantially with
mined by the maceral group or groups occurring within an area
the text of the handbook and incorporates many useful com-
of at least 50 Pm x 50 Pm and which are present in amounts
ments made by members of the ICCP and by member bodies of
equal to or exceeding 5 % by volume. Hence they tan com-
ISO/TC 27, Solid mineral fuels.
Prise a Single maceral or maceral group if it exceeds these
dimensions. Microlithotypes may include up to 20 % by
Petrographic analyses of a Single coal provide information
volume of minerals such as clay, quartz and carbonates or up to
about the rank, the maceral and microlithotype compositions
5 % by volume of sulfide minerals. If the content of mineral
and the distribution of mineral matter in the coal. The reflec-
matter exceeds these amounts, the material is designated as
tance of vitrinite is a useful measure of coal rank and the
minerite or carbominerite depending on the proportions of coal
distribution of the reflectance of vitrinite in a coal blend,
and mineral matter.
together with a maceral group analysis, tan provide informa-
tion about some important Chemical and technological proper-
ties of the blend.
Carbominerites tan be subdivided according to the type of
mineral matter.
This International Standard is concerned with the methods of
petrographic analysis currently employed in characterizing
Microlithotypes contribute information on the genesis of coal
bituminous coal and anthracite in the context of their
seams and tan assist in solving Problems of seam correlation.
technological use. lt establishes a System for petrographic
Because they determine, together with rank and mineral mat-
analysis and comprises five Parts, as follows:
ter, the hardness and density of the bulk coal substance,
Part 1 : Glossary of terms.
microlithotypes affect the behaviour of coal in mining and coal
preparation processes. The different microlithotypes deter-
Part 2: Method of preparing coal samples.
mine, under given geological conditions, the distribution of
Part 3: Method of determining maceral group composition. micro-Cracks and to some extent the cleat in the coal. The
results of maceral analyses tan be interpreted more mean-
Part 4: Method of determining microlithotype, carbo-
ingfully from a knowledge of microlithotype composition. Such
minerite and minerite composition.
information tan assist in explaining the behaviour of coal in
Part 5: Method of determining microscopically the reflec- commercial and experimental utilization processes where the
association of macerals is known to be important.
tance of vitrinite.
1) The second edition (1963), together with the Supplement issued in 1971, may be obtained from Professor D.G. Murchison, Organic Geochemistry
Unit, Department of Geology, University of Newcastle, Newcastle-upon-Tyne, NE1 7RU, United Kingdom. The Supplement issued in 1973 may be
obtained from Centre National de Ia Recherche Scientifique, 15 quai Anatole-France, F-7500’7 Paris, France.

---------------------- Page: 5 ----------------------

SIST ISO 7404-4:1998

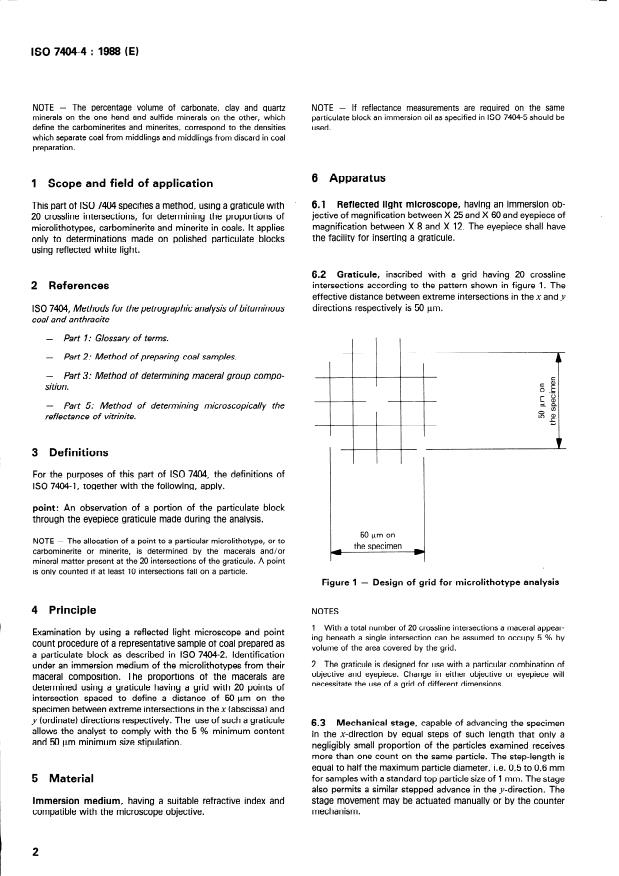

ISO 7404-4 : 1988 (El
NOTE - The percentage volume of carbonate, clay and quartz NOTE - If reflectance measurements are required on the same
minerals on the one hand and sulfide minerals on the other, which
particulate block an immersion oil as specified in ISO 7404-5 should be
define the carbominerites and minerites, correspond to the densities used.
which separate coal from middlings and middlings from discard in coal
preparation.
6 Apparatus
1 Scope and field of application
61 . Reflected light microscope, having an immersion ob-
This part of ISO 7404 specifies a method, using a graticule with
jective of magnification between X 25 and X 60 and eyepiece of .
20 crossline intersections, for determining the proportions of
magnification between X 8 and X 12. The eyepiece shall have
microlithotypes, carbominerite and minerite in coals. lt applies
the facility for inserting a graticule.
only to determinations made on polished particulate blocks
using reflected white light.
6.2 Graticule, inscribed with a grid having 20 crossline
intersections according to the Pattern shown in figure 1. The
2 References
effective distance between extreme intersections in the x and y
directions respectively is 50 Pm.
ISO 7404, Methods for the petrographic analysis of bituminous
coal and an thracite
- Part 7: Glossary of terms.
- Part 2: Method of preparing coal samples.
- Part 3: Method of determining maceral group compo-
sition.
- Part 5: Method of determining microscopica/ly the
reflectance 0 f vitrinite.
3 Definitions
I l I
For the purposes of this part of ISO 7404, the definitions of
ISO 74044, together with the following, apply.
Point: An Observation of a Portion of the particulate block
through the eyepiece graticule made during the analysis.
50 Pm on
NOTE - The allocation of a Point to a particular microlithotype, or to
the specimen
carbominerite or minerite, is determined by the macerals and/or B
L-
mineral matter present at the 20 intersections of the graticule. A Point
is only counted if at least 10 intersections fall on a particle.
Figure 1 - Design of grid for microlithotype analysis
4 Principle
NOTES
1 With a total number of 20 crossline intersections a maceral appear-
Examination by using a reflected light microscope and Point
ing beneath a Single intersection tan be assumed to occupy 5 % by
count procedure of a representative Sample of coal prepared as
volume of the area covered by the grid.
a particulate block as described in ISO 7404-2. Identification
2 The graticule is designed for use with a particular combination of
under an immersion medium of the microlithotypes from their
objective and eyepiece. Change in either objective or eyepiece will
maceral composition. The proportions of the macerals are
necessitate the use of a grid of different dimensions.
determined using a graticule having a grid with 20 Points of
intersection spaced to define a distance of 50 Pm on the
specimen between extreme intersections in the x (abscissa) and
y (Ordinate) directions respectively. The use of such a graticule
6.3 Mechanical Stage, capable of advancing the specimen
allows the analyst to comply with the 5 % minimum content
in the x-direction by equal Steps of such length that only a
and 50 Pm minimum size Stipulation.
negligibly small Proportion of the particles examined receives
more than one count on the same particle. The step-length is
equal to half the maximum particle diameter, i.e. 0,5 to 0,6 mm
for samples with a Standard top particle size of 1 mm. The Stage
5 Material
also permits a similar stepped advance in the y-direction. The
Immersion medium, having a suitable refractive index and Stage movement may be actuated manua
...

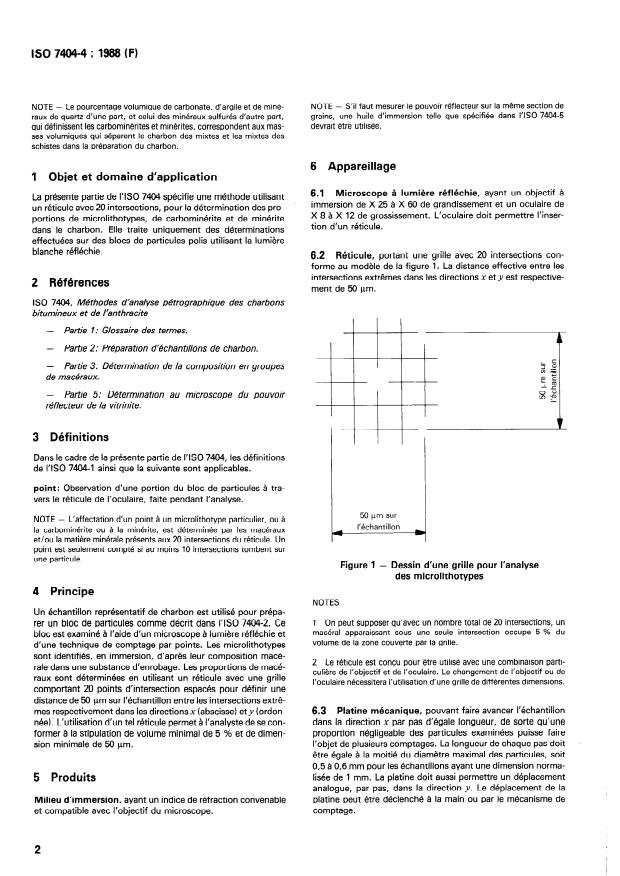

ISO
NORME INTERNATIONALE 7404-4
Première édition
1988-12-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
. MEXRYHAPOBHAR OPTAHM3A~Mfl fl0 CTAH(1APTM3Al#Nl
Méthodes d’analyse pétrographique des charbons
bitumineux et de l’anthracite -
Partie 4:
Détermination de la composition en microlithotypes,
carbominérites et minérites
Methods for the petrographic analysis of bïtuminous coal and anthracite -
Part 4: Method of determining microlithotype, carbominerite and minerite composition
Numéro de référence
ISO 7404-4: 1988 (F)

---------------------- Page: 1 ----------------------
Iso 7404-4 : 1988 (FI

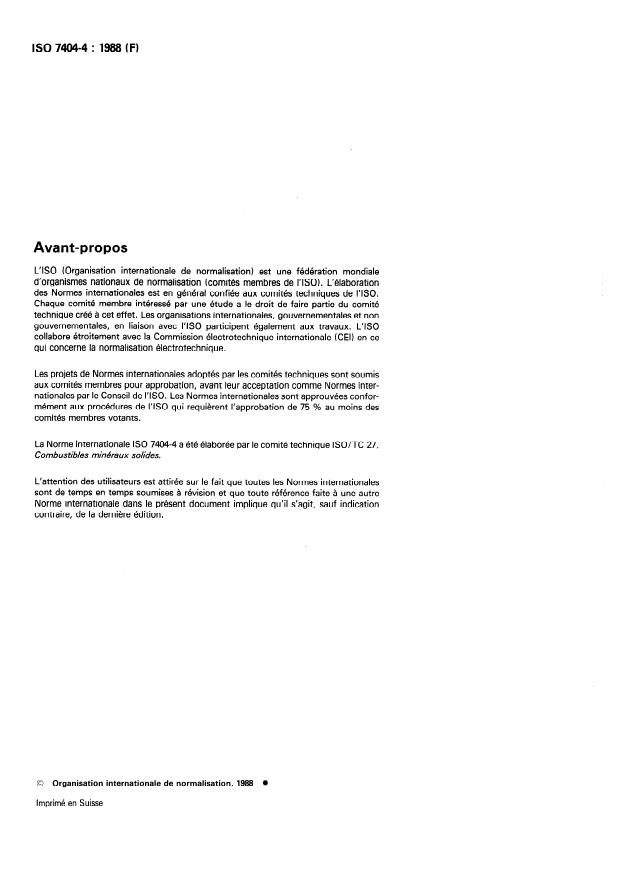

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO
collabore étroitement avec la Commission électrotechnique internationale (CE11 en ce
qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7404-4 a été élaborée par le comité technique ISO/TC 27,
Combustibles minéraux solides.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1988
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 7404-4 : 1988 (F)
Méthodes d’analyse pétrographique des charbons
bitumineux et de l’anthracite -
Partie 4:
Détermination de la composition en microlithotypes,
carbominérites et minérites
Partie 5: Détermination au microscope du pouvoir réflecteur
0 Introduction
de la vitrinite.
0.1 L’importance des analyses pétrographiques a été recon-
Pour tous renseignements relatifs à la nomenclature et à
nue à l’échelle internationale pour ce qui concerne la genèse,
l’analyse des lignites, il faut se référer au Lexique international
les variations verticales et latérales, la continuité, le métamor-
de pétrographie des charbonsl) publié par le Comité inter-
phisme et les utilisations du charbon. Le Comité international
national de pétrographie des charbons.
de pétrographie des charbons (International Committee for
Coal Petrology, ICCP) a émis des recommandations concernant
la nomenclature et les méthodes d’analyse, et il a publié un
manuel complet décrivant en détail les caractéristiques d’une 0.2 Les microlithotypes sont les associations naturelles de
macéraux qui caractérisent les différents types visibles de char-
gamme étendue de charbons. La teneur de la présente Norme
internationale est essentiellement conforme à ce manuel et bon. Par convention, l’identité d’un microlithotype est détermi-
née par le ou les groupes de macéraux apparaissant dans une
contient de nombreux commentaires utiles avancés par les
membres du Comité international de pétrographie des char- zone d’au moins 50 prn x 50 prn et présent(s) en quantités d’au
moins 5 % par volume. Ils peuvent donc comprendre un seul
bons et des comités membres de I’ISO/TC 27, Combustibles
minéraux solides. macéra1 ou groupe de macéraux s’il dépasse ces dimensions.
Les microlithotypes peuvent comprendre jusqu’à 20 % par
Les analyses pétrographiques d’un charbon déterminé donnent
volume de minéraux tels que l’argile, le quartz et les carbona-
des renseignements relatifs au rang, à la composition des
tes, ou jusqu’à 5 % par volume de minéraux sulfurés. Si la
macéraux et des microlithotypes ainsi qu’à la répartition des
teneur en matière minérale dépasse ces valeurs, le matériau
matières minérales dans le charbon. Le pouvoir réflecteur de la
recoit le nom de minérite ou carbominérite selon les proportions
vitrinite est une mesure utile du rang du charbon et la réparti-
de charbon et de matière minérale.
tion du pouvoir réflecteur de la vitrinite dans un mélange de
Les carbominérites peuvent être subdivisées selon le type de la
charbons, en même temps qu’une analyse des groupes de
macéraux, donnent des renseignements relatifs à certaines pro- matière minérale.
priétés chimiques et technologiques importantes du mélange.
Les microlithotypes apportent des informations sur la genèse
La présente Norme internationale traite des méthodes d’analyse
des gisements de houille et peuvent aider à résoudre les problé-
pétrographique actuellement utilisées pour caractériser le char-
mes de corrélation des gisements. Comme ils déterminent,
bon bitumineux et l’anthracite dans les perspectives de leur
avec le rang et la matiére minérale, la dureté et la masse volumi-
utilisation technique. Elle établit un système permettant
que du charbon en vrac, les microlithotypes affectent le com-
l’analyse pétrographique et comprend cinq parties distinctes :
portement du charbon dans l’exploitation minière et les proces-
sus de préparation du charbon. Les différents microlithotypes
Partie 1: Glossaire de termes.
déterminent, dans des conditions géologiques données, la
répartition des microfissures et, dans une moindre mesure, le
Partie 2 : Préparation d’échantillons de charbon.
clivage dans le charbon. Les résultats des analyses de macé-
raux peuvent être interprétés de facon plus significative si l’on
Partie 3: Détermination de la composition en groupes de
connaît la composition en microlithotypes. Cette information
macéraux.
peut aider à expliquer le comportement du charbon dans les
processus d’utilisation commerciale et expérimentale dans les-
Partie 4: Détermination de la composition en microlithoty-
quels on sait que l’association des macéraux est importante.
pes, carbominérites et minérites.
1) La deuxiéme édition (1963), avec le supplément publié en 1971, peut être obtenue auprès du Professeur D.G. Murchison, Organic Geochemistry
Unit, Department of Geology, University of Newcastle, Newcastle-upon-Tyne, NE1 7RU, Angleterre. Le supplément publié en 1973 peut être obtenu
auprès du Centre National de la Recherche Scientifique, 15, quai Anatole-France, F-75007 Paris, France.
1

---------------------- Page: 3 ----------------------
1s0 7404-4 : 1988 (FI
NOTE - Le pourcentage volumique de carbonate, d’argile et de miné- NOTE - S’il faut mesurer le pouvoir réflecteur sur la même section de
grains, une huile d’immersion telle que spécifiée dans I’ISO 74045
raux de quartz d’une part, et celui des minéraux sulfurés d’autre part,
qui définissent les carbominérites et minérites, correspondent aux mas- devrait être utilisée.
ses volumiques qui séparent le charbon des mixtes et les mixtes des
schistes dans la préparation du charbon.
6 Appareillage
1 Objet et domaine d’application
6.1 Microscope à lumière réfléchie, ayant un objectif à
La présente partie de I’ISO 7404 spécifie une méthode utilisant
immersion de X 25 à X 60 de grandissement et un oculaire de
un réticule avec 20 intersections, pour la détermination des pro-
X 8 à X 12 de grossissement. L’oculaire doit permettre I’inser-
portions de microlithotypes, de carbominérite et de minérite
tion d’un réticule.
dans le charbon. Elle traite uniquement des déterminations
effectuées sur des blocs de particules polis utilisant la lumière
blanche réfléchie.
6.2 Réticule, portant une grille avec 20 intersections con-
forme au modèle de la figure 1. La distance effective entre les
intersections extrêmes dans les directions x et y est respective-
2 Références
ment de 50 prn.
ISO 7404, Méthodes d’analyse pétrographique des charbons
bitumineux et de l’anthracite
-
Partie 7: Glossaire des termes.
-
Partie 2: Préparation d’échantillons de charbon.
Partie 3: Dé termina tion de la composition en groupes
de macéraux.
- Partie 5: Détermination microscope du pouvoir
réflecteur de la vitrinite.
3 Définitions
Dans le cadre de la présente partie de I’ISO 7404, les définitions
de I’ISO 7404-l ainsi que la suivante sont applicables.
point: Observation d’une portion du bloc de particules à tra-
vers le réticule de l’oculaire, faite pendant l’analyse.
NOTE - L’affectation d’un point à un microlithotype particulier, ou à
la carbominérite ou à la minérite, est déterminée par les macéraux
et/ou la matière minérale présents aux 20 intersections du réticule. Un
point est seulement compté si au moins 10 intersections tombent sur
une particule.
Figure 1 - Dessin d’une grille pour l’analyse
des microlithotypes
4 Principe
NOTES
Un échantillon représentatif de charbon est utilisé pour prépa-
rer un bloc de particules comme décrit dans I’ISO 7404-2. Ce 1 On peut supposer qu’avec un nombre total de 20 intersections, un
macéra1 apparaissant sous une seule intersection occupe 5 % du
bloc est examiné à l’aide d’un microscope à lumière réfléchie et
volume de la zone couverte par la grille.
d’une technique de comptage par points. Les microlithotypes
sont identifiés, en immersion, d’après leur composition macé-
2 Le réticule est concu pour être utilisé avec une combinaison parti-
rale dans une substance d’enrobage. Les proportions de macé-
culière de l’objectif et de l’oculaire. Le changement de l’objectif ou de
raux sont déterminées en utilisant un réticule avec une grille
l’oculaire nécessitera l’utilisation d’une grille de différentes dimensions.
comportant 20 points d’intersection espacés pour définir une
distance de 50 prn sur l’échantillon entre les intersections extrê-
. Platine mécanique, pouvant faire avancer l’échantillon
mes respectivement dans les directions x (abscisse) et y (ordon- 63
née). L’utilisation d’un tel réticule permet à l’analyste de se con- dans la direction x par pas d’égale longueur, de sorte qu’une
proportion négligeable des particules examinées puisse faire
former à la stipulation de volume minimal de 5 % et de dimen-
sion minimale de 50 prn. l’objet de plusieurs comptages. La longueur de chaque pas doit *
être égale à la moitié du diamètre maximal des particules, soit
0,5 à 0,6 mm pour les échantillons ayant une dimension norma-
5 Produits lisée de 1 mm. La platine doit aussi permettre un déplacement
analogue, par pas, dans la direction y. Le déplacement de la
Milieu d’immersion, ayant un indice de réfraction convenable platine peut être déclenché à la main ou par le mécanisme de
et compatible avec l’objectif du microscope. comptage.
2

---------------------- Page: 4 ----------------------
1s0 7404-4 : 1988 (FI
Tableau 1 - Nombre maximal autorisé d’intersections
6.4 Compteur, pouvant enregistrer les points dans chaque
tombant sur la matière minérale pour le point
catégorie et, de préférence, le total général des points comptés.
que l’on doit classifier comme microlithotype
Nombre d’intersections tombant sur
Nombre
6.5 Matériel de montage des échantillons, comprenant
d’intersections
le carbonate,
des lames port
...

ISO
NORME INTERNATIONALE 7404-4
Première édition
1988-12-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
. MEXRYHAPOBHAR OPTAHM3A~Mfl fl0 CTAH(1APTM3Al#Nl
Méthodes d’analyse pétrographique des charbons
bitumineux et de l’anthracite -
Partie 4:
Détermination de la composition en microlithotypes,
carbominérites et minérites
Methods for the petrographic analysis of bïtuminous coal and anthracite -
Part 4: Method of determining microlithotype, carbominerite and minerite composition
Numéro de référence
ISO 7404-4: 1988 (F)

---------------------- Page: 1 ----------------------
Iso 7404-4 : 1988 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO
collabore étroitement avec la Commission électrotechnique internationale (CE11 en ce
qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7404-4 a été élaborée par le comité technique ISO/TC 27,
Combustibles minéraux solides.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1988
Imprimé en Suisse

---------------------- Page: 2 ----------------------
NORME INTERNATIONALE ISO 7404-4 : 1988 (F)
Méthodes d’analyse pétrographique des charbons
bitumineux et de l’anthracite -
Partie 4:
Détermination de la composition en microlithotypes,
carbominérites et minérites
Partie 5: Détermination au microscope du pouvoir réflecteur
0 Introduction
de la vitrinite.
0.1 L’importance des analyses pétrographiques a été recon-
Pour tous renseignements relatifs à la nomenclature et à
nue à l’échelle internationale pour ce qui concerne la genèse,
l’analyse des lignites, il faut se référer au Lexique international
les variations verticales et latérales, la continuité, le métamor-
de pétrographie des charbonsl) publié par le Comité inter-
phisme et les utilisations du charbon. Le Comité international
national de pétrographie des charbons.
de pétrographie des charbons (International Committee for
Coal Petrology, ICCP) a émis des recommandations concernant
la nomenclature et les méthodes d’analyse, et il a publié un
manuel complet décrivant en détail les caractéristiques d’une 0.2 Les microlithotypes sont les associations naturelles de
macéraux qui caractérisent les différents types visibles de char-
gamme étendue de charbons. La teneur de la présente Norme
internationale est essentiellement conforme à ce manuel et bon. Par convention, l’identité d’un microlithotype est détermi-
née par le ou les groupes de macéraux apparaissant dans une
contient de nombreux commentaires utiles avancés par les
membres du Comité international de pétrographie des char- zone d’au moins 50 prn x 50 prn et présent(s) en quantités d’au
moins 5 % par volume. Ils peuvent donc comprendre un seul
bons et des comités membres de I’ISO/TC 27, Combustibles
minéraux solides. macéra1 ou groupe de macéraux s’il dépasse ces dimensions.
Les microlithotypes peuvent comprendre jusqu’à 20 % par
Les analyses pétrographiques d’un charbon déterminé donnent
volume de minéraux tels que l’argile, le quartz et les carbona-
des renseignements relatifs au rang, à la composition des
tes, ou jusqu’à 5 % par volume de minéraux sulfurés. Si la
macéraux et des microlithotypes ainsi qu’à la répartition des
teneur en matière minérale dépasse ces valeurs, le matériau
matières minérales dans le charbon. Le pouvoir réflecteur de la
recoit le nom de minérite ou carbominérite selon les proportions
vitrinite est une mesure utile du rang du charbon et la réparti-
de charbon et de matière minérale.
tion du pouvoir réflecteur de la vitrinite dans un mélange de
Les carbominérites peuvent être subdivisées selon le type de la
charbons, en même temps qu’une analyse des groupes de
macéraux, donnent des renseignements relatifs à certaines pro- matière minérale.
priétés chimiques et technologiques importantes du mélange.
Les microlithotypes apportent des informations sur la genèse
La présente Norme internationale traite des méthodes d’analyse
des gisements de houille et peuvent aider à résoudre les problé-
pétrographique actuellement utilisées pour caractériser le char-
mes de corrélation des gisements. Comme ils déterminent,
bon bitumineux et l’anthracite dans les perspectives de leur
avec le rang et la matiére minérale, la dureté et la masse volumi-
utilisation technique. Elle établit un système permettant
que du charbon en vrac, les microlithotypes affectent le com-
l’analyse pétrographique et comprend cinq parties distinctes :
portement du charbon dans l’exploitation minière et les proces-
sus de préparation du charbon. Les différents microlithotypes
Partie 1: Glossaire de termes.
déterminent, dans des conditions géologiques données, la
répartition des microfissures et, dans une moindre mesure, le
Partie 2 : Préparation d’échantillons de charbon.
clivage dans le charbon. Les résultats des analyses de macé-
raux peuvent être interprétés de facon plus significative si l’on
Partie 3: Détermination de la composition en groupes de
connaît la composition en microlithotypes. Cette information
macéraux.
peut aider à expliquer le comportement du charbon dans les
processus d’utilisation commerciale et expérimentale dans les-
Partie 4: Détermination de la composition en microlithoty-
quels on sait que l’association des macéraux est importante.
pes, carbominérites et minérites.
1) La deuxiéme édition (1963), avec le supplément publié en 1971, peut être obtenue auprès du Professeur D.G. Murchison, Organic Geochemistry
Unit, Department of Geology, University of Newcastle, Newcastle-upon-Tyne, NE1 7RU, Angleterre. Le supplément publié en 1973 peut être obtenu
auprès du Centre National de la Recherche Scientifique, 15, quai Anatole-France, F-75007 Paris, France.
1

---------------------- Page: 3 ----------------------
1s0 7404-4 : 1988 (FI
NOTE - Le pourcentage volumique de carbonate, d’argile et de miné- NOTE - S’il faut mesurer le pouvoir réflecteur sur la même section de
grains, une huile d’immersion telle que spécifiée dans I’ISO 74045
raux de quartz d’une part, et celui des minéraux sulfurés d’autre part,
qui définissent les carbominérites et minérites, correspondent aux mas- devrait être utilisée.
ses volumiques qui séparent le charbon des mixtes et les mixtes des
schistes dans la préparation du charbon.
6 Appareillage
1 Objet et domaine d’application
6.1 Microscope à lumière réfléchie, ayant un objectif à
La présente partie de I’ISO 7404 spécifie une méthode utilisant
immersion de X 25 à X 60 de grandissement et un oculaire de
un réticule avec 20 intersections, pour la détermination des pro-
X 8 à X 12 de grossissement. L’oculaire doit permettre I’inser-
portions de microlithotypes, de carbominérite et de minérite
tion d’un réticule.
dans le charbon. Elle traite uniquement des déterminations
effectuées sur des blocs de particules polis utilisant la lumière
blanche réfléchie.
6.2 Réticule, portant une grille avec 20 intersections con-
forme au modèle de la figure 1. La distance effective entre les
intersections extrêmes dans les directions x et y est respective-
2 Références
ment de 50 prn.
ISO 7404, Méthodes d’analyse pétrographique des charbons
bitumineux et de l’anthracite
-
Partie 7: Glossaire des termes.
-
Partie 2: Préparation d’échantillons de charbon.
Partie 3: Dé termina tion de la composition en groupes
de macéraux.
- Partie 5: Détermination microscope du pouvoir
réflecteur de la vitrinite.
3 Définitions
Dans le cadre de la présente partie de I’ISO 7404, les définitions
de I’ISO 7404-l ainsi que la suivante sont applicables.
point: Observation d’une portion du bloc de particules à tra-
vers le réticule de l’oculaire, faite pendant l’analyse.
NOTE - L’affectation d’un point à un microlithotype particulier, ou à
la carbominérite ou à la minérite, est déterminée par les macéraux
et/ou la matière minérale présents aux 20 intersections du réticule. Un
point est seulement compté si au moins 10 intersections tombent sur
une particule.
Figure 1 - Dessin d’une grille pour l’analyse
des microlithotypes
4 Principe
NOTES
Un échantillon représentatif de charbon est utilisé pour prépa-
rer un bloc de particules comme décrit dans I’ISO 7404-2. Ce 1 On peut supposer qu’avec un nombre total de 20 intersections, un
macéra1 apparaissant sous une seule intersection occupe 5 % du
bloc est examiné à l’aide d’un microscope à lumière réfléchie et
volume de la zone couverte par la grille.
d’une technique de comptage par points. Les microlithotypes
sont identifiés, en immersion, d’après leur composition macé-
2 Le réticule est concu pour être utilisé avec une combinaison parti-
rale dans une substance d’enrobage. Les proportions de macé-
culière de l’objectif et de l’oculaire. Le changement de l’objectif ou de
raux sont déterminées en utilisant un réticule avec une grille
l’oculaire nécessitera l’utilisation d’une grille de différentes dimensions.
comportant 20 points d’intersection espacés pour définir une
distance de 50 prn sur l’échantillon entre les intersections extrê-
. Platine mécanique, pouvant faire avancer l’échantillon
mes respectivement dans les directions x (abscisse) et y (ordon- 63
née). L’utilisation d’un tel réticule permet à l’analyste de se con- dans la direction x par pas d’égale longueur, de sorte qu’une
proportion négligeable des particules examinées puisse faire
former à la stipulation de volume minimal de 5 % et de dimen-
sion minimale de 50 prn. l’objet de plusieurs comptages. La longueur de chaque pas doit *
être égale à la moitié du diamètre maximal des particules, soit
0,5 à 0,6 mm pour les échantillons ayant une dimension norma-
5 Produits lisée de 1 mm. La platine doit aussi permettre un déplacement
analogue, par pas, dans la direction y. Le déplacement de la
Milieu d’immersion, ayant un indice de réfraction convenable platine peut être déclenché à la main ou par le mécanisme de
et compatible avec l’objectif du microscope. comptage.
2

---------------------- Page: 4 ----------------------
1s0 7404-4 : 1988 (FI
Tableau 1 - Nombre maximal autorisé d’intersections
6.4 Compteur, pouvant enregistrer les points dans chaque
tombant sur la matière minérale pour le point
catégorie et, de préférence, le total général des points comptés.
que l’on doit classifier comme microlithotype
Nombre d’intersections tombant sur
Nombre
6.5 Matériel de montage des échantillons, comprenant
d’intersections
le carbonate,
des lames port
...
