ISO 18275:2018
(Main)Welding consumables — Covered electrodes for manual metal arc welding of high-strength steels — Classification
Welding consumables — Covered electrodes for manual metal arc welding of high-strength steels — Classification
This document specifies requirements for classification of covered electrodes and deposited metal in the as-welded condition and in the post-weld heat-treated condition for manual metal arc welding of high-strength steels with a minimum yield strength greater than 500 MPa or a minimum tensile strength greater than 570 MPa. This document is a combined specification providing a classification utilizing a system based on the yield strength and an average impact energy of 47 J of the all-weld metal, or utilizing a system based on the tensile strength and an average impact energy of 27 J of the all-weld metal. a) Subclauses and tables which carry the suffix letter "A" are applicable only to covered electrodes classified under the system based on the yield strength and an average impact energy of 47 J of the all-weld metal given in this document. b) Subclauses and tables which carry the suffix letter "B" are applicable only to covered electrodes classified under the system based on the tensile strength and an average impact energy of 27 J of the all-weld metal given in this document. c) Subclauses and tables which do not have either the suffix letter "A" or the suffix letter "B" are applicable to all covered electrodes classified under this document.
Produits consommables pour le soudage — Électrodes enrobées pour le soudage manuel à l'arc des aciers à haute résistance — Classification
Le présent document spécifie les exigences relatives à la classification des électrodes enrobées et du métal déposé à l'état brut de soudage ou traité thermiquement après soudage, en soudage manuel à l'arc des aciers à haute résistance ayant une limite d'élasticité minimale supérieure à 500 MPa ou une résistance à la traction minimale supérieure à 570 MPa. Le présent document fournit une spécification mixte permettant une classification utilisant un système basé soit sur la limite d'élasticité et une énergie de rupture moyenne de 47 J pour le métal fondu hors dilution, soit sur la résistance à la traction et une énergie de rupture moyenne de 27 J pour le métal fondu hors dilution. a) Les paragraphes et les tableaux qui portent le suffixe «A» sont applicables uniquement aux électrodes enrobées classifiées d'après le système basé sur la limite d'élasticité et une énergie de rupture moyenne de 47 J pour le métal fondu hors dilution donné dans le présent document. b) Les paragraphes et les tableaux qui portent le suffixe «B» sont applicables uniquement aux électrodes enrobées classifiées d'après le système basé sur la résistance à la traction et une énergie de rupture moyenne de 27 J pour le métal fondu hors dilution donné dans le présent document. c) Les paragraphes et les tableaux qui ne portent ni le suffixe «A» ni le suffixe «B» sont applicables à toutes les électrodes enrobées classifiées selon le présent document.
General Information
Relations
Buy Standard
Standards Content (Sample)

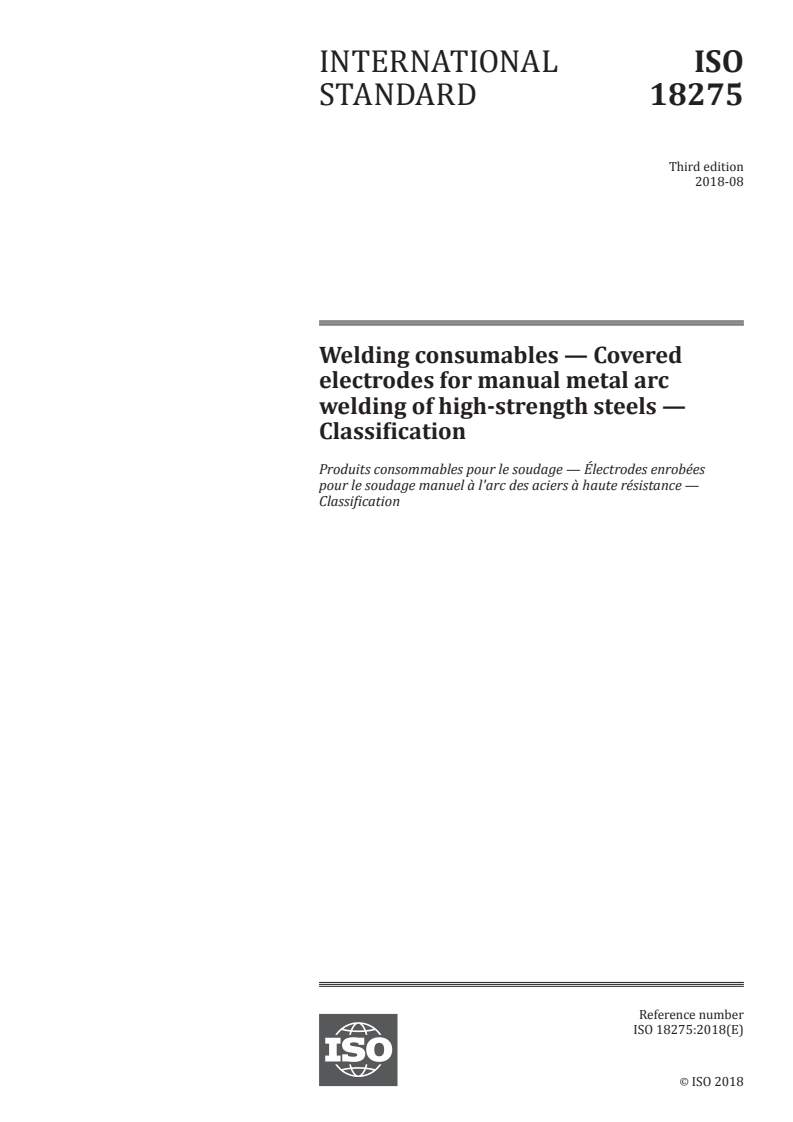

INTERNATIONAL ISO
STANDARD 18275
Third edition
2018-08
Welding consumables — Covered
electrodes for manual metal arc
welding of high-strength steels —
Classification
Produits consommables pour le soudage — Électrodes enrobées
pour le soudage manuel à l'arc des aciers à haute résistance —
Classification
Reference number
©
ISO 2018
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Classification . 2
4.1 General . 2
4.2 Compulsory and optional sections . 3
5 Symbols and requirements . 3
5.1 Symbol for the product/process . 3
5.2 Symbol for tensile properties of all-weld metal . 3
5.3 Symbol for impact properties of all-weld metal . 4
5.4 Symbol for chemical composition of all-weld metal. 5
5.5 Symbol for type of electrode covering . 7
5.6 Symbol for condition of post-weld heat treatment of all-weld metal . 8
5.7 Symbol for electrode efficiency and type of current . 9
5.8 Symbol for welding position . 9
5.9 Symbol for diffusible hydrogen content of deposited metal . .10
5.10 Mechanical property and composition requirements .10
6 Mechanical property tests .16
6.1 General .16
6.2 Preheating and interpass temperatures .16
6.3 Pass sequence .16
7 Chemical analysis .16
8 Rounding procedure .17
9 Retests .17
10 Technical delivery conditions .17
11 Examples of designation .17
Annex A (informative) Classification systems .20
Annex B (informative) Description of types of electrode covering — Classification by yield
strength and 47 J impact energy .23
Annex C (informative) Description of types of electrode covering — Classification by tensile
strength and 27 J impact energy .24
Annex D (informative) Notes on diffusible hydrogen .26
Annex E (informative) Description of chemical composition symbols — Classification by
yield strength and 47 J impact energy .27
Annex F (informative) Description of chemical composition symbols — Classification by
tensile strength and 27 J impact energy .28
Bibliography .29

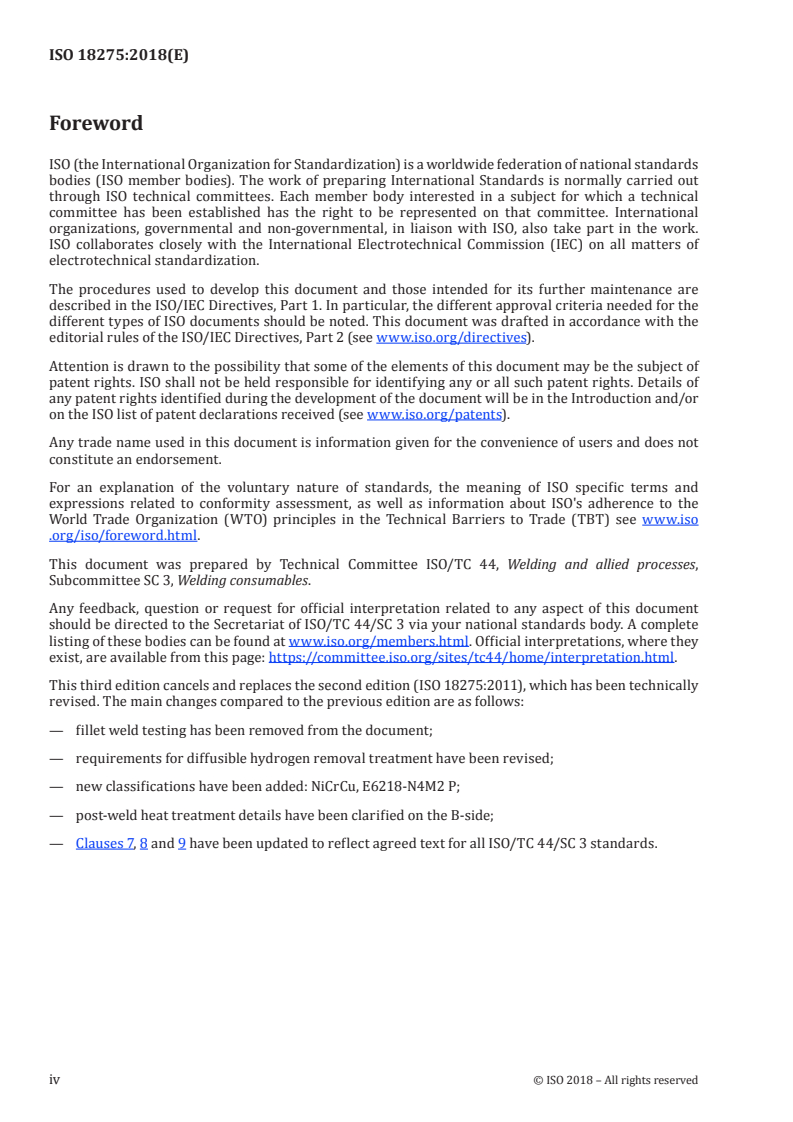

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 3, Welding consumables.
Any feedback, question or request for official interpretation related to any aspect of this document
should be directed to the Secretariat of ISO/TC 44/SC 3 via your national standards body. A complete
listing of these bodies can be found at www .iso .org/members .html. Official interpretations, where they
exist, are available from this page: https: //committee .iso .org/sites/tc44/home/interpretation .html.
This third edition cancels and replaces the second edition (ISO 18275:2011), which has been technically
revised. The main changes compared to the previous edition are as follows:
— fillet weld testing has been removed from the document;
— requirements for diffusible hydrogen removal treatment have been revised;
— new classifications have been added: NiCrCu, E6218-N4M2 P;
— post-weld heat treatment details have been clarified on the B-side;
— Clauses 7, 8 and 9 have been updated to reflect agreed text for all ISO/TC 44/SC 3 standards.
iv © ISO 2018 – All rights reserved
Introduction
This document recognizes that there are two somewhat different approaches in the global market to
classifying a given electrode, and allows for either or both to be used, to suit a particular market need.
Application of either type of classification designation (or of both, where suitable) identifies a product
as classified in accordance with this document. The classification in accordance with system A was
originally based on EN 757:1997. The classification in accordance with system B is mainly based on
standards used around the Pacific Rim.
This document provides a classification system for covered electrodes for high-strength steels in terms
of the tensile properties, impact properties and chemical composition of the all-weld metal, as well as
the type of electrode covering. The ratio of yield strength to tensile strength of weld metal is generally
higher than that of parent metal. Users should note that matching weld metal yield strength to parent
metal yield strength does not necessarily ensure that the weld metal tensile strength matches that of
the parent metal. Therefore, where the application requires matching tensile strength, selection of the
consumable should be made by reference to column 3 of Table 1A or column 2 of Table 8B.
It should be noted that the mechanical properties of all-weld metal test specimens used to classify
covered electrodes can vary from those obtained in production joints because of differences in welding
procedure such as electrode size, width of weave, welding position, and parent metal composition.
INTERNATIONAL STANDARD ISO 18275:2018(E)
Welding consumables — Covered electrodes for manual
metal arc welding of high-strength steels — Classification
1 Scope
This document specifies requirements for classification of covered electrodes and deposited metal
in the as-welded condition and in the post-weld heat-treated condition for manual metal arc welding
of high-strength steels with a minimum yield strength greater than 500 MPa or a minimum tensile
strength greater than 570 MPa.
This document is a combined specification providing a classification utilizing a system based on the
yield strength and an average impact energy of 47 J of the all-weld metal, or utilizing a system based on
the tensile strength and an average impact energy of 27 J of the all-weld metal.
a) Subclauses and tables which carry the suffix letter “A” are applicable only to covered electrodes
classified under the system based on the yield strength and an average impact energy of 47 J of the
all-weld metal given in this document.
b) Subclauses and tables which carry the suffix letter “B” are applicable only to covered electrodes
classified under the system based on the tensile strength and an average impact energy of 27 J of
the all-weld metal given in this document.
c) Subclauses and tables which do not have either the suffix letter “A” or the suffix letter “B” are
applicable to all covered electrodes classified under this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 544, Welding consumables — Technical delivery conditions for filler materials and flu
...

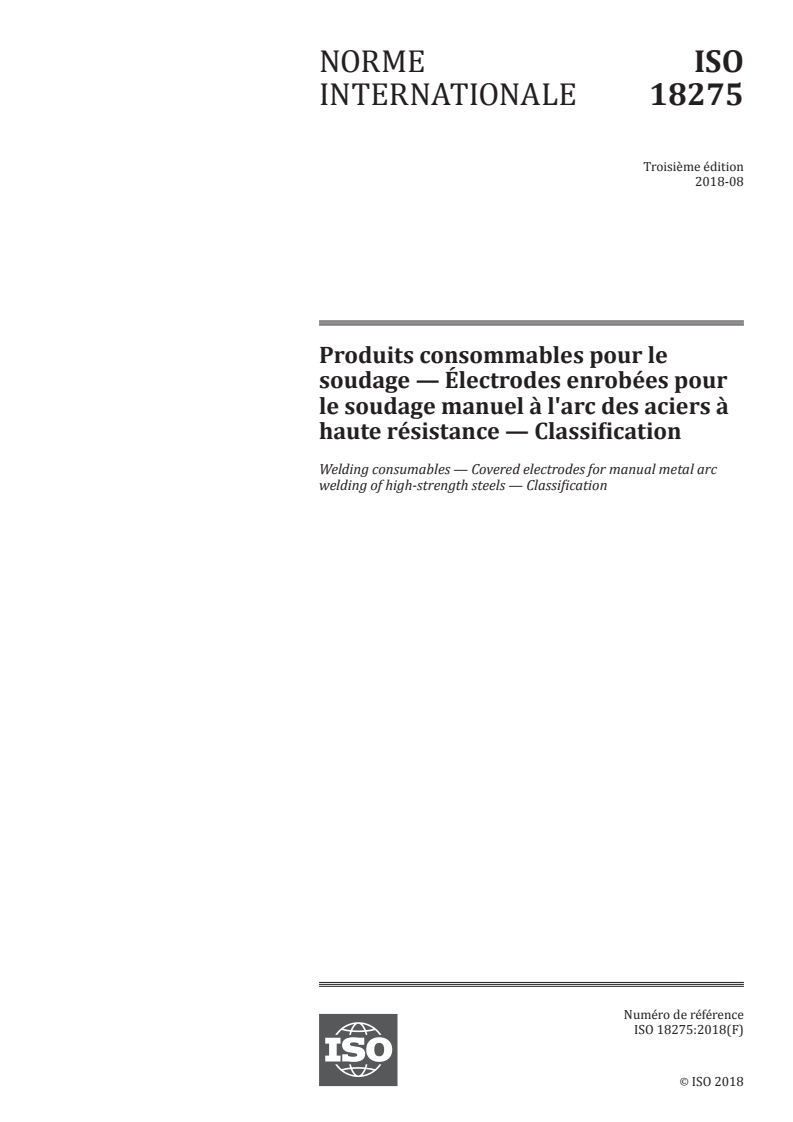

NORME ISO
INTERNATIONALE 18275
Troisième édition
2018-08
Produits consommables pour le
soudage — Électrodes enrobées pour
le soudage manuel à l'arc des aciers à
haute résistance — Classification
Welding consumables — Covered electrodes for manual metal arc
welding of high-strength steels — Classification
Numéro de référence
©
ISO 2018
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés

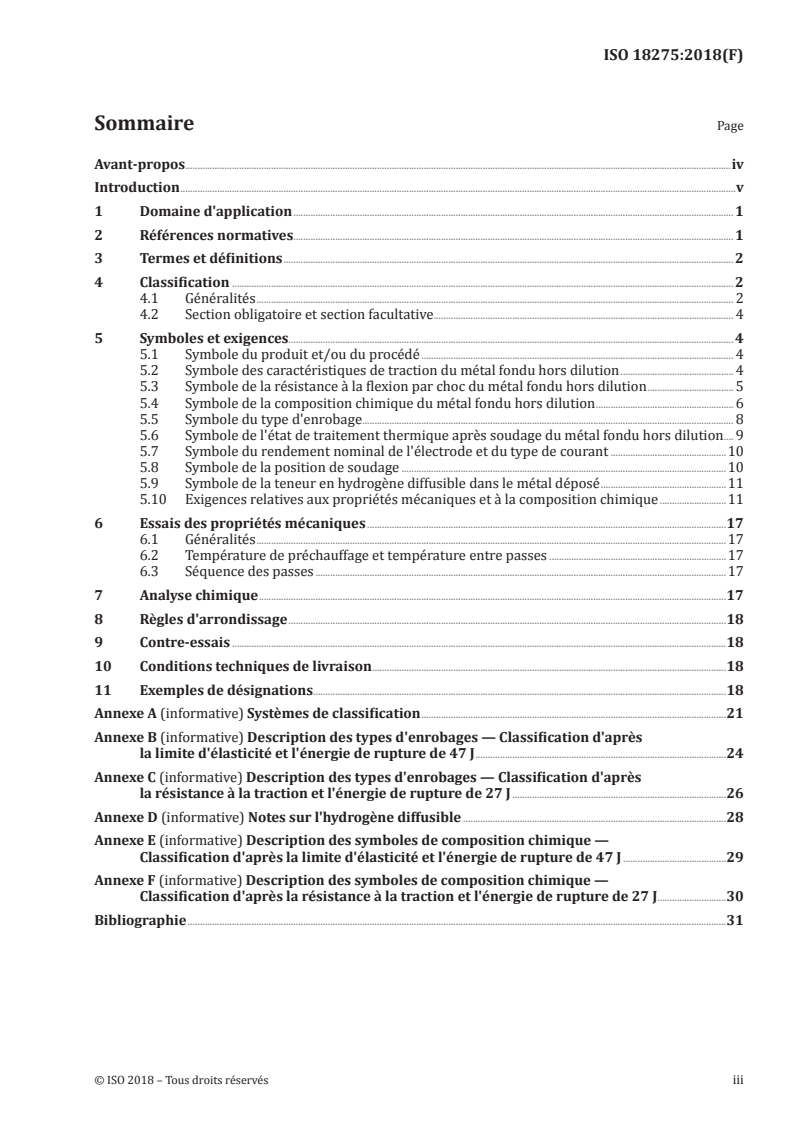

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Classification . 2
4.1 Généralités . 2
4.2 Section obligatoire et section facultative . 4
5 Symboles et exigences. 4
5.1 Symbole du produit et/ou du procédé . 4
5.2 Symbole des caractéristiques de traction du métal fondu hors dilution . 4
5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution . 5
5.4 Symbole de la composition chimique du métal fondu hors dilution . 6
5.5 Symbole du type d'enrobage . 8
5.6 Symbole de l'état de traitement thermique après soudage du métal fondu hors dilution . 9
5.7 Symbole du rendement nominal de l'électrode et du type de courant .10
5.8 Symbole de la position de soudage .10
5.9 Symbole de la teneur en hydrogène diffusible dans le métal déposé .11
5.10 Exigences relatives aux propriétés mécaniques et à la composition chimique .11
6 Essais des propriétés mécaniques .17
6.1 Généralités .17
6.2 Température de préchauffage et température entre passes .17
6.3 Séquence des passes .17
7 Analyse chimique .17
8 Règles d'arrondissage .18
9 Contre-essais .18
10 Conditions techniques de livraison .18
11 Exemples de désignations .18
Annexe A (informative) Systèmes de classification .21
Annexe B (informative) Description des types d'enrobages — Classification d'après
la limite d'élasticité et l'énergie de rupture de 47 J .24
Annexe C (informative) Description des types d'enrobages — Classification d'après
la résistance à la traction et l'énergie de rupture de 27 J .26
Annexe D (informative) Notes sur l'hydrogène diffusible .28
Annexe E (informative) Description des symboles de composition chimique —
Classification d'après la limite d'élasticité et l'énergie de rupture de 47 J .29
Annexe F (informative) Description des symboles de composition chimique —
Classification d'après la résistance à la traction et l'énergie de rupture de 27 J.30
Bibliographie .31

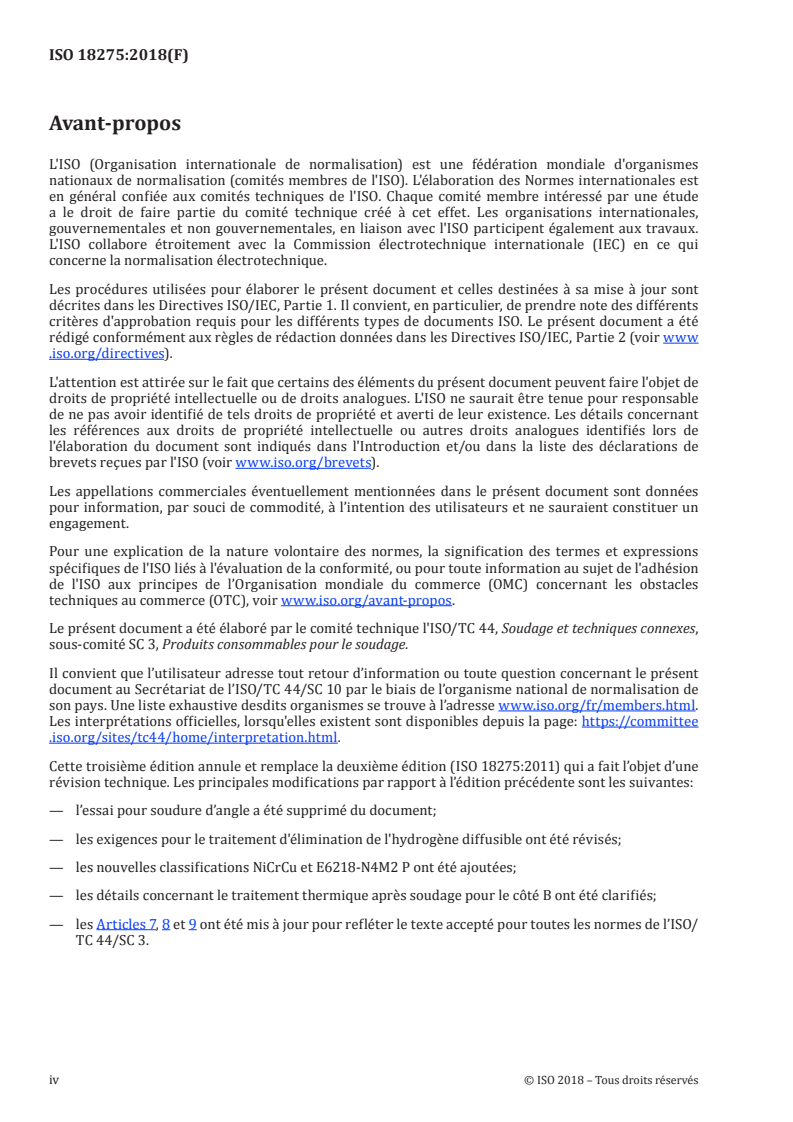

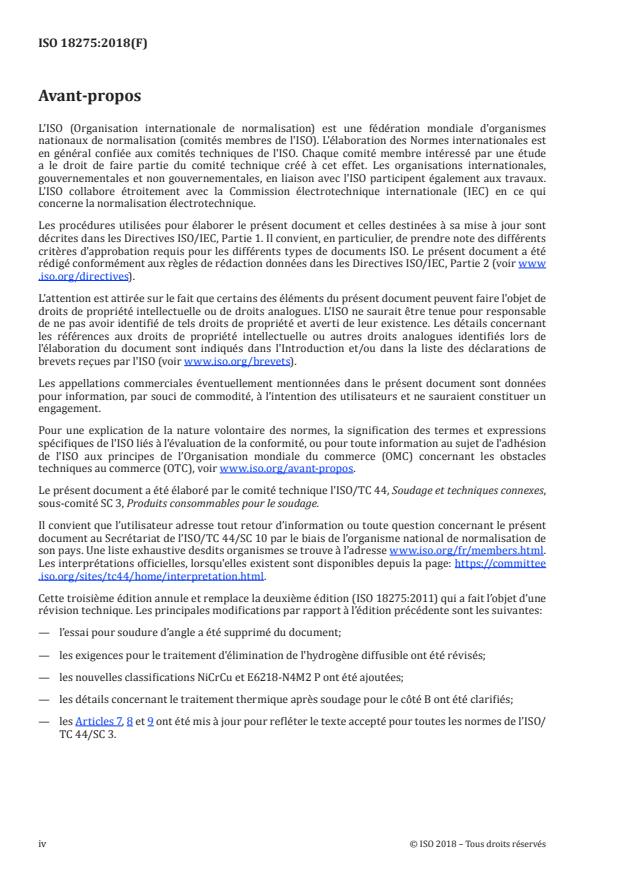

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique l'ISO/TC 44, Soudage et techniques connexes,
sous-comité SC 3, Produits consommables pour le soudage.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document au Secrétariat de l’ISO/TC 44/SC 10 par le biais de l’organisme national de normalisation de
son pays. Une liste exhaustive desdits organismes se trouve à l’adresse www .iso .org/fr/members .html.
Les interprétations officielles, lorsqu'elles existent sont disponibles depuis la page: https: //committee
.iso .org/sites/tc44/home/interpretation .html.
Cette troisième édition annule et remplace la deuxième édition (ISO 18275:2011) qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— l’essai pour soudure d’angle a été supprimé du document;
— les exigences pour le traitement d'élimination de l'hydrogène diffusible ont été révisés;
— les nouvelles classifications NiCrCu et E6218-N4M2 P ont été ajoutées;
— les détails concernant le traitement thermique après soudage pour le côté B ont été clarifiés;
— les Articles 7, 8 et 9 ont été mis à jour pour refléter le texte accepté pour toutes les normes de l’ISO/
TC 44/SC 3.
iv © ISO 2018 – Tous droits réservés
Introduction
Le présent document tient compte du fait qu'il y a deux approches quelque peu différentes pour classifier,
au niveau du marché mondial, une électrode donnée, et permet l'utilisation de l'une de ces deux
approches ou des deux à la fois, pour satisfaire à un besoin spécifique du marché. L'utilisation, pour la
classification, de l'un de ces deux types de désignation (ou des deux si applicable) permet l'identification
d'un produit classifié conformément au présent document. La classification conformément au
système A se base principalement sur l'EN 757:1997. La classification conformément au système B se
base principalement sur les normes utilisées dans la zone Pacifique.
Le présent document fournit un système de classification relatif aux électrodes enrobées pour acier
à haute résistance d'après les caractéristiques de traction, la résistance à la rupture en flexion par
choc et la composition chimique du métal fondu hors dilution, ainsi que le type d'enrobage. Le rapport
entre la limite d'élasticité et la résistance à la traction du métal fondu est généralement plus élevé que
celui du métal de base. Il convient que les utilisateurs notent qu'une bonne correspondance des limites
d'élasticité du métal fondu et du métal de base ne garantit pas nécessairement que la résistance à la
traction du métal fondu corresponde à celle du métal de base. Ainsi, lorsque l'application exige cette
correspondance, il convient de choisir le produit consommable en référence à la colonne 3 du Tableau 1A
ou à la colonne 2 du Tableau 8B.
Il convient de noter que les caractéristiques mécaniques des éprouvettes en métal fondu hors dilution
utilisées pour classifier les électrodes enrobées varient de celles obtenues sur des assemblages réalisés
en fabrication par suite de différences dans le mode opératoire de soudage telles que le diamètre
d'électrode, la largeur de balayage, la position de soudage et la composition du métal de base.
NORME INTERNATIONALE ISO 18275:2018(F)
Produits consommables pour le soudage — Électrodes
enrobées pour le soudage manuel à l'arc des aciers à haute
résistance — Classification
1 Domaine d'application
Le présent document spécifie les exigences relatives à la classification des électrodes enrobées et du
métal déposé à l'état brut de soudage ou traité thermiquement après soudage, en soudage manuel à
l'arc des aciers à haute résistance ayant une limite d'élasticité minimale supérieure à 500 MPa ou une
résistance à la traction minimale supérieure à 570 MPa.
Le présent document fournit une spécification mixte permettant une classification utilisant un système
basé soit sur la limite d'élasticité et une énergie de rupture moyenne de 47 J pour le métal fondu hors
dilution, soit sur la résistance à la traction et une énergie de rupture moyenne de 27 J pour le métal
fondu hors dilution.
a) Les paragraphes et les tableaux qui portent le suffixe «A» sont applicables uniquement aux
électrodes enrobées classifiées d'après le système basé sur la limite d'élasticité et une énergie de
rupture moyenne de 47 J pour le métal fondu hors dilution donné dans le présent document.
b) Les paragraphes et les tableaux qui portent le suffixe «B» sont applicables uniquement aux
électrodes enrobées classifiées d'après le système basé sur la résistance à la traction et une énergie
de rupture moyenne de 27 J pour le métal fondu hors diluti
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
