INTERNATIONAL STANDARD IS0 355-19WADDENDUM 1
Published 1980-05-I 5
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MEXA’YHAPOAHAII OPrAHM3ALWUI l-IO CTAHAAPTM3ALWN-i l ORGANIZATION INTERNATIONAlmE DE NORMALISATION
Metric tapered roller bearings - Double row bearings -
Boundary dimensions
ADDENDUM 1
Addendum 1 to international Standard IS0 355-1977 was developed by Technical Committee ISO/TC 4, Rolling bearings, and was
circulated to the member bodies in March 1979.
It has been approved by the member bodies of the following countries :
Australia Hungary Romania
Austria India South Africa, Rep. of
Canada Italy Spain
Chile Japan Sweden
China Korea, Rep. of Switzerland
Libyan Arab Jamahiriya United Kingdom
Czechoslovakia
Egypt, Arab Rep. of Mexico USA
France Netherlands USSR
Poland
Germany, F. R.
No member body expressed disapproval of the document
1 Scope and field of application
This Addendum to IS0 355 specifies bearing width and cup width for double row metric tapered roller bearings.
Other boundary dimensions, which are identical to those of single row bearings of the same dimension series and with the same bear-
ing bore diameter, are given in IS0 355. Tolerances are given in ISO/R 492 and IS0 582.
2 References
IS0 355, Rolling bearings - Metric tapered roller bearings - Boundary dimensions and series designations.
I SO/ R 492, Rolling bearings - Radial bearings - Tolerances.
I SO 582, Rolling bearings - Metric series bearings - Chamfer dimension limits.
~~ ~
Ref. No. IS0 355-1977/Add. l-1980 (E)
U DC 621322.87
: rolling bearings, roller bearings, taper roller bearings, specifications, dimensions, designations.
Descriptors
Price based on 6 pages
---------------------- Page: 1 ----------------------
IS0 355-1977/Add. l-1980 (E)

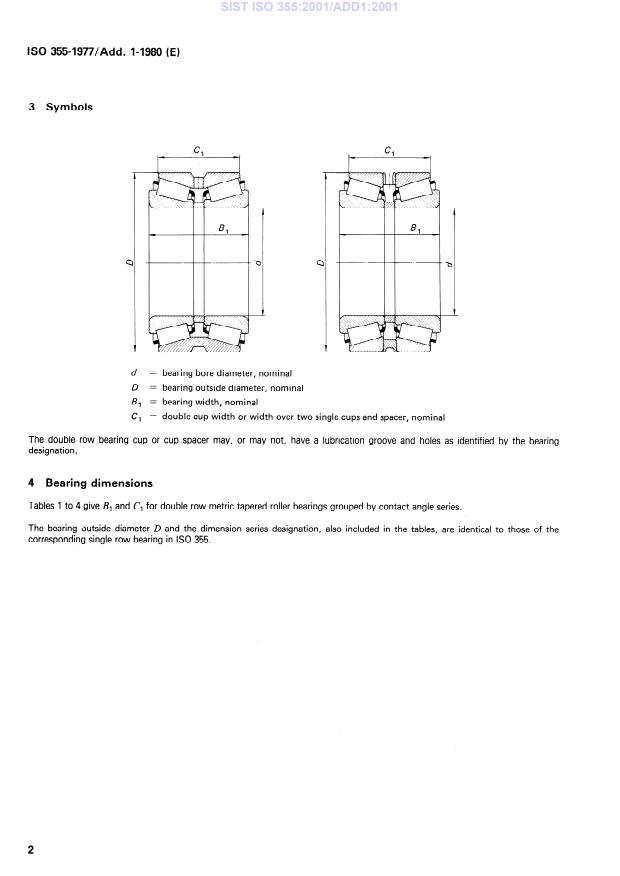

3 Symbols
Q
d
= bearing bore diameter, nominal
D = bearing outside diameter, nominal
= bearing width, nominal
Bl
= double cup width or width over two single cups and spacer, nominal
Cl
The double row bearing cup or cup spacer may, or may not, have a lubrication groove and holes as identified by the bearing
designation.
4 Bearing dimensions
Tables 1 to 4 give B, and C, for double row metric tapered roller bearings grouped by contact angle series.
The bearing outside diameter D and the dimension series designation, also included in the tables, are identical to those of the
corresponding single row bearing in IS0 355.
---------------------- Page: 2 ----------------------
IS0 355-1977/Add. I-1980 (E)
Table 1 - Contact angle series 2
Dimensions n millimetres Dimensions in millimetres
Dimension
Dimension
d D
d D
Bl @I Bl Cl
series
series
39 32 2DC 95 140 64 54 2cc
20 45
50 43 2ED 145 76 64 2CD
50
160 104 88 2ED
22 47 39 32 2CC
100 145 64 54 2DC
52 50 43 2ED
150 76 64 2CD
165 104 88 2EE
25 50 39 32 2CC
58 58 48 2EE
105 155 74 62 2CD
160 84 70 200
28 55 43 36 2CD
170 104 88 2EE
65 61 51 2ED
110 160 74 62 2CD
30 58 44 37 2CD
165 84 70 2DD
68 65 55 2EE
175 104 88 2EE
32 62 47 39 2CD
120 175 82 68 2DC
72 65 55 2ED
180 92 76 2DD
190 110 92 2EE
35 68 51 42 200
78 73 61 2EE
130 185 82 68 2DC
190
92 76 200
40 75 53 44 2CD
200 110 92 2DE
85 73 63 2EE
140 200 88 72 2DC
45 80 53 44 2CD
200
205 98 82
95 79 67 2ED
215 116 98 2ED
50 85 53 44 2CD 150 215 98 82 2DD
100 79 67 2ED 225 116 98 2ED
55 85 41 33 2cc 160 225 98 82 2
...
NORME INTERNATIONALE IS0 3551977/ADDITIF 1
Publie 1980-05-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION l MJXflYHAPOAHAII OPI-AHM3AUMJ’i I-IO CTAHAAPTM3AUHM l ORGANIZATION INTERNATIONALE DE NORMALISATION
Roulements B rouleaux coniques mbtriques - Roulements
3 deux rang6es - Dimensions d’encombrement
ADDITIF 1
L’Additif 1 a la Norme internationale IS0 355-1977 a 6te elabore par le comite technique ISO/TC 4, Roulements, et a 6te soumis aux
comites membres en mars 1979.
I Les comites membres des pays suivants I’ont approuve :
Afrique du Sud, Rep. d’ Espagne Pologne
Allemagne, R. F. France Roumanie
Australie Hongrie Royaume-Uni
Autriche lnde Suede
Canada ltalie Suisse
Chili Jamahiriya arabe libyenne
Tchecoslovaquie
Chine Japon URSS
Coree, Rep. de Mexique USA
Egypte, Rep. arabe d’ Pays-Bas
Aucun comite membre ne I’a desapprouve.
1 Objet et domaine d’application
Le present Additif B I’ISO 355 fixe la largeur des cuvettes, ainsi que la largeur totale des roulements rangees de rouleaux coni-
ques metriques.
Les autres dimensions d’encombrement, qui sont identiques 8 celles des roulements a une rangee de meme serie de dimensions et de
meme alesage, sent donnees dans I’ISQ 355. Les tolerances sont donnees dans l’ISO/R 492 et I’ISO 582.
2 IWfGrences
Roulements ;i rouleaux coniques mktriques - Dimensions d ‘encombremen t et dksigna tion des s&ies.
IS0 355, Roulements -
I SO/ R 492, Roulements - Roulements radiaux - Tolkances.
Dimensions limites des arrondis de bagues.
IS0 582, Roulements - Shies mhriques -
CDU 621.822.87 Rbf. no : IS0 3554977/Add. I-1980 (F)
Descripteurs : roulement, roulement A rouleaux, roulement 3 rouleaux coniques, spkification, dimension, designation.
Prix ba& sur 6 pages
---------------------- Page: 1 ----------------------
IS0 355=1977/Add. l-1980 (F)

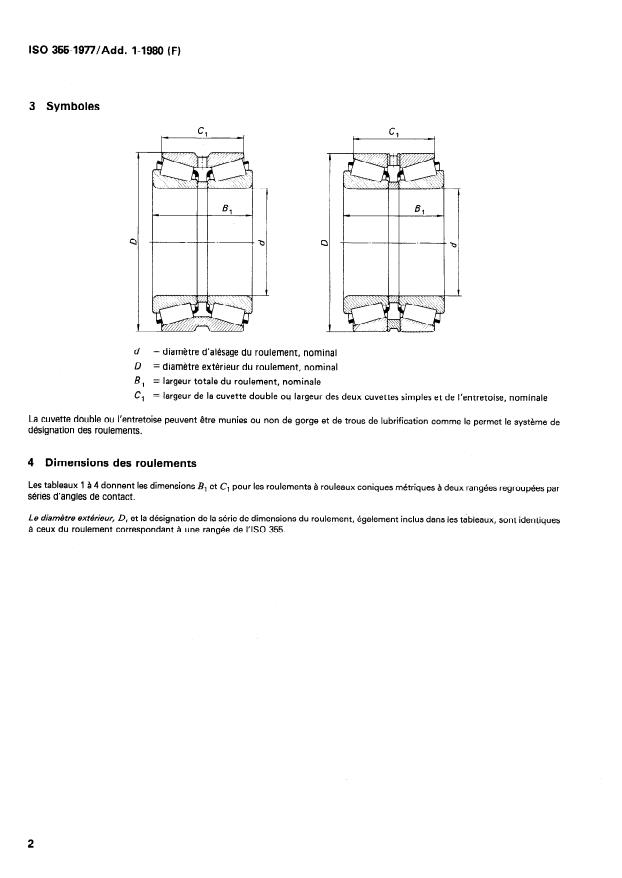

3 Symboles
