ISO 19008:2016

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 19008
ISO/TC 67
Standard cost coding system for oil
Secretariat: NEN
and gas production and processing
Voting begins on:
2016­04­29 facilities
Voting terminates on:
Système de codage du coût standard pour la production de gaz et
2016­06­24
d’huile, et des installations de traitement
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 19008:2016(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2016

---------------------- Page: 1 ----------------------
ISO/FDIS 19008:2016(E)

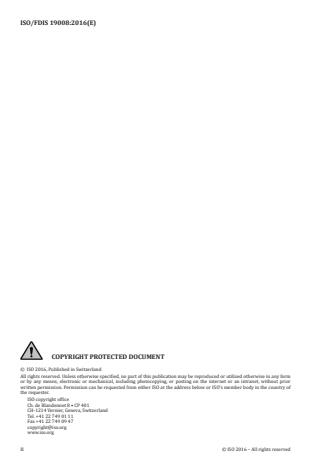

COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH­1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 19008:2016(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Terms and definitions . 1
3 Abbreviated items . 2
4 Application . 3
4.1 Users of this International Standard . 3
4.2 Principles . 3
4.2.1 Coding basis . 3
4.2.2 Relationship between the codes . 3
4.3 Requirements . 4
4.4 Extension . 4
4.5 Reporting requirements . 4
5 Conformance . 5
Annex A (normative) Physical breakdown structure – PBS codes . 6
Annex B (normative) Standard activity breakdown – SAB codes . 7
Annex C (normative) Code of resource – COR codes . 8
Annex D (informative) Example of use . 9
Bibliography .10
© ISO 2016 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 19008:2016(E)

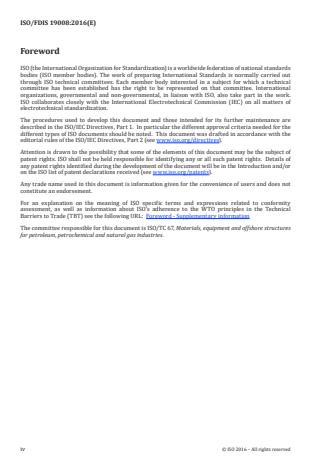

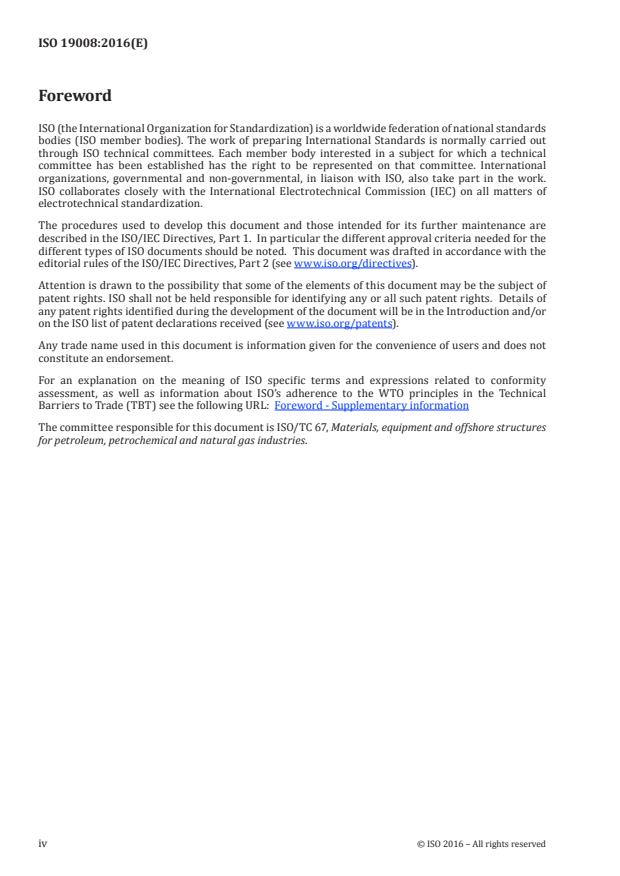

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical
Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 67, Materials, equipment and offshore structures
for petroleum, petrochemical and natural gas industries.
iv © ISO 2016 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/FDIS 19008:2016(E)

Introduction
This International Standard provides the specifications for a standard cost coding system (SCCS) to be
used for classification of costs associated with the development and operation of oil and gas production
and processing facilities.
The purpose of the SCCS is to enable the costs of exploration, development projects and operations to be
organized, collected and reported allowing analysis and comparison across (parts of) projects and assets.
This International Standard is designed to provide a uniform coding basis for both estimate preparation
and collecting/collating related historical data in order to facilitate benchmarking and analysis. It is
also intended to provide the basis for exchange of cost and quantity data between parties, e.g. between
companies or contractors or across projects.
This International Standard establishes a coding system that enables any in-house or commercial data
system to meet these data exchange requirements.
The SCCS may also be utilized to capture consistent data for physical quantities, e.g. weight, length,
areas, volumes, flow rate, work hours and durations. This will facilitate the development and measure
of unit costs and cost metrics.
The scope of work that is being classified has three key aspects (also known as facets) namely, physical
asset [coded by the physical breakdown structure (PBS)], activity [coded by the standard activity
breakdown structure (SAB)] and resource [coded by the code of resource (COR)].
Hence the SCCS is composed of three complementary and disjoint sub-classifications, each one dealing
with one of the aspects. This is technically known as a poly-hierarchical or faceted classification system.
The main body of this International Standard contains the principles and usage of the SCCS. It
also includes implementation requirements for the expansion of the coding system by individual
organisations.
The annexes include:
— the SCCS codes their names and description;
— examples of use of the codes.
Application of ISO 19008 can also be useful when performing production assurance, reliability
management and Life Cycle Cost (LCC) analysis; see ISO 20815, ISO 14224 and ISO 15663.
© ISO 2016 – All rights reserved v

---------------------- Page: 5 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 19008:2016(E)
Standard cost coding system for oil and gas production and
processing facilities
1 Scope
This International Standard describes the standard cost coding system (SCCS) that classifies costs
and quantities related to exploration, development, operation and removal of oil and gas production
and processing facilities and to the petroleum, petrochemical and natural gas industry. Upstream,
midstream, downstream and petrochemical business categories are included.
The SCCS for coding of costs is applicable to:
— cost estimating;
— actual cost monitoring and reporting;
— collection of final quantities and cost data;
— standardized exchange of cost data among organizations;
— implementation in cost systems.
This International Standard is intended for users such as the following:
a) owner/operator/company (individual or grouped entity that is entitled or contributes to operations
in the exploitation of oil and gas fields);
b) industry/trade associations;
c) manufacturers/contractors;
d) cost engineering service contractors, cost system providers, benchmarking providers, etc.;
e) authorities/regulatory bodies.
This International standard does not apply to the following:
1) cost classification relevant to cost accounting rules, specific contractual agreements, local
requirements for cost reporting to national bodies, government rules and tax regulations,
authorization for expenditure (AFE), billing purposes etc.;
2) specific project breakdown structures (e.g. work breakdown structures, contract breakdown
structures, organizational breakdown structure) or asset breakdowns (e.g. TAG/system codes,
area/module breakdown structure) which are and will remain unique.
However, this International Standard can provide a basis for the establishment of such specific
classification systems.
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
2.1
code of resource
COR
hierarchical structure of SCCS that classifies all project resources according to the type of
contract/resource that is involved in the activity and has an associated set of rates
© ISO 2016 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO/FDIS 19008:2016(E)

2.2
cost item
particular part/level that is coded/classified using the SCCS
EXAMPLE “Procurement of piping” would be a cost item in the “development of facility X”.
2.3
cost time resource
CTR
document that describes each major element in the work breakdown structure, including a statement
of work describing the work content, resources required, the time frame of the work element and a cost
estimate
2.4
faceted classification system
collection of facet classifications that allows the classification of an object
EXAMPLE This International Standard specifies a faceted classification system for objects used in cost
estimating for oil and gas production and processing facilities.
2.5
scope of work
SOW
division of work to be performed under a formal agreement (project assignment), contract or
subcontract in the completion of a project
2.6
physical breakdown structure
PBS
hierarchical structure of SCCS that defines the types of physical asset components of field installations
being delivered by the activity
2.7
standard cost coding system
SCCS
standard system for classification and coding cost estimates, monitoring and final quantities and cost data
Note 1 to entry: The SCCS code comprises three individual hierarchical coding structures named PBS, SAB, COR,
each based upon a different aspect/facet
...

NORME ISO
INTERNATIONALE 19008
Première édition
2016-08-15
Système de codage des coûts standard
pour les installations de production et
de traitement du pétrole et du gaz
Standard cost coding system for oil and gas production and
processing facilities
Numéro de référence
ISO 19008:2016(F)
©
ISO 2016

---------------------- Page: 1 ----------------------
ISO 19008:2016(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 19008:2016(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Termes et définitions . 1
3 Abréviations . 3
4 Application . 3
4.1 Utilisateurs de la présente Norme internationale . 3
4.2 Principes . 3
4.2.1 Base du codage . 3
4.2.2 Relation entre les codes . 4
4.3 Exigences . 4
4.4 Extension . 4
4.5 Exigences en matière de présentation. 5
5 Conformité . 6
Annexe A (normative) Structure de répartition des actifs physiques – codes PBS .7
Annexe B (normative) Structure de répartition des activités standard – codes SAB .8
Annexe C (normative) Code des ressources – codes COR . 9
Annexe D (informative) Exemple d’utilisation .10
Bibliographie .11
© ISO 2016 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 19008:2016(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos -
Informations supplémentaires
Le comité chargé de l’élaboration du présent document est l’ISO/TC 67, Matériels, équipements et
constructions en mer pour les industries du pétrole, de la pétrochimie et du gaz naturel.
iv © ISO 2016 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 19008:2016(F)

Introduction
La présente Norme internationale fournit les spécifications nécessaires à l’utilisation d’un système
de codage des coûts standard (SCCS) destiné à la classification des coûts liés au développement et à
l’exploitation des installations de production et de traitement de pétrole et de gaz.
Le SCCS a pour objet de permettre l’organisation, la collecte et la présentation des coûts de prospection,
des projets de développement et des opérations, ce qui permet d’analyser et de comparer entre eux tout
ou partie des projets et des actifs.
La présente Norme internationale est conçue pour donner une base de codage uniforme à la fois destinée
à la préparation des estimations et à la collecte/classement des données historiques, afin de faciliter
l’évaluation comparative et l’analyse. De plus, elle a pour objectif de fournir une base pour l’échange
de données sur les coûts et les quantités entre les parties, par exemple: entre les sociétés ou les sous-
traitants, ou d’un projet à l’autre.
La présente Norme internationale établit un système de codage qui permet à tout système de données
internes ou commerciales de satisfaire aux exigences en matière d’échange de données.
Par ailleurs, le SCCS peut être utilisé pour capturer des données pertinentes sur des grandeurs
physiques telles que la masse, la longueur, les aires, les volumes, le débit, les heures de travail et les
durées. Cela facilite ensuite la mise en place et la mesure des coûts, y compris des coûts unitaires.
Le cahier des charges sur lequel porte la classification comprend trois aspects majeurs (également
désignés facettes), à savoir: les actifs physiques (codés par la structure de répartition des actifs
physiques [Physical Breakdown Structure - PBS]), les activités (codées par la structure de répartition
des activités standard [Standard Activity Breakdown structure - SAB]) et les ressources (codées d’après
le code des ressources [Code Of Ressource - COR]).
Le SCCS se compose donc de trois sous-classifications complémentaires mais distinctes, chacune
traitant de l’un de ces aspects. D’un point de vue technique, ce type de système est désigné comme
système de classification poly-hiérarchique ou système de classification à facettes.
Le corps de la présente Norme internationale concerne les principes et l’usage du SCCS. Elle comprend
également des exigences de mise en œuvre pour l’expansion éventuelle du système de codage par des
organismes individuels.
Les annexes incluent:
— les codes du SCCS, leurs désignations et leur description;
— des exemples d’utilisation de ces codes.
L’application de l’ISO 19008 peut également être utile pour l’analyse de l’assurance de la production, de
la maîtrise de la fiabilité et du coût du cycle de vie (LCC); voir l’ISO 20815, l’ISO 14224 et l’ISO 15663.
© ISO 2016 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 19008:2016(F)
Système de codage des coûts standard pour les installations
de production et de traitement du pétrole et du gaz
1 Domaine d’application
La présente Norme internationale décrit le système de codage des coûts standard (SCCS) qui classe
les coûts et les quantités liés à la prospection, au développement, à l’exploitation et au retrait des
installations de production et de traitement de pétrole et de gaz, et ceux liés à l’industrie du pétrole, de
la pétrochimie et du gaz naturel. Les catégories d’activité amont, intermédiaire, aval et pétrochimique
sont incluses.
Le SCCS destiné au codage des coûts s’applique:
— à l’estimation de coûts;
— au contrôle et à la présentation des coûts réels;
— à la collecte des quantités finales et des données relatives aux coûts;
— à l’échange normalisé, entre les organismes, de données relatives aux coûts;
— à la mise en œuvre dans les systèmes de gestion des coûts.
La présente Norme internationale est destinée, entre autres, aux utilisateurs suivants:
a) propriétaires/exploitants/sociétés (individuelles ou groupes autorisés/contribuant à l’exploitation
des gisements de pétrole et de gaz);
b) associations professionnelles;
c) fabricants/sous-traitants;
d) sous-traitants de services d’ingénierie des coûts, fournisseurs de systèmes de gestion des coûts,
fournisseurs d’analyse comparative, etc.;
e) autorités/organismes de réglementation.
La présente Norme internationale ne couvre pas les aspects suivants:
1) la classification des coûts qui relève de règles de comptabilité analytique, des ententes
contractuelles spécifiques, des exigences locales relatives à la présentation des coûts auprès
des institutions nationales, des règles gouvernementales et de la règlementation fiscale, des
autorisations d’engagement de dépenses (AFE), de la facturation, etc.;
2) les organigrammes spécifiques à un projet (par exemple: les organigrammes techniques des tâches,
la structure de répartition des contrats, les organigrammes organisationnels) ou les répartitions
d’actifs (par exemple: codes de systèmes/TAG, organigramme de secteur/module) qui sont et
resteront uniques au projet.
Toutefois, la présente Norme internationale peut servir de base pour l’établissement de ce type de
système de classification spécifique.
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
© ISO 2016 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 19008:2016(F)

2.1
code des ressources
COR
structure hiérarchique du SCCS qui classe l’ensemble des ressources du projet en fonction du type de
contrat/ressource impliqué(e) dans l’activité et qui dispose d’un ensemble de tarifs associés
2.2
élément de coût
partie/niveau particulier qui est codé/classé à l’aide du SCCS
EXEMPLE «Achat de tuyauteries» serait un élément de coût dans «développement de l’installation X».
2.3
coût temps ressource
CTR
document qui décrit chaque élément majeur de l’organigramme technique des tâches et inclut un énoncé
des travaux qui définit le contenu de la tâche, les ressources requises, le cadre temporel de la tâche et
une estimation de coûts
2.4
système de classification à facettes
ensemble de classifications à facettes qui permet la classification d’un objet
EXEMPLE La présente Norme internationale spécifie un système de classification à facettes pour les
objets utilisés dans le cadre de l’estimation de coûts pour les installations de production et de traitement de
pétrole et de gaz.
2.5
cahier des charges
SOW
répartition du travail à effectuer selon un accord formel (attribution de projet), contrat ou sous-contrat
dans le cadre de l’exécution d’un projet
2.6
structure de répartition des actifs physiques
PBS
structure hiérarchique du SCCS qui définit les types d’éléments d’actif physique des installations sur
site conçues par l’activité
2.7
système de codage des coûts standard
SCCS
système standard destiné à la classification et au codage des estimations de coûts, du contrôle et des
données finales sur les quantités et sur les coûts
Note 1 à l’article: Le code SCCS comprend trois structures hiérarchiques distinctes désignées PBS, SAB et COR,
chacune d’elles reposant sur un aspect/une facette différent(e) du cahier des charges.
2.8
structure de répartition des activités standard
SAB
structure hiérarchique du SCCS qui définit le type d’activité en cours de réalisation
2 © ISO 2016 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 19008:2016(F)

3 Abréviations
COR code des ressources
CTR coût temps ressource
EPC ingénierie, achat et construction
PBS structure de répartition des actifs physiques
SAB structure de répartition des activités standard
SCCS système de codage des coûts standard
WBS organigramme technique des tâches
4 Application
4.1 Utilisateurs de la présente Norme internationale
La présente Norme internationale est destinée, entre autres, aux utilisateurs suivants.
— Société: organisme propriétaire du cahier des charges.
— Sous-traitant: organisme engagé pour assurer tout ou partie des missions prévues au cahier des
charges.
— Exploitant: entité juri
...
