INTERNATIONAL ISO/IEEE
STANDARD 11073-30200
First edition
2004-12-15
AMENDMENT 1
2015-03-01
Health informatics — Point-of-care
medical device communication —
Part 30200:
Transport profile — Cable connected
AMENDMENT 1
Informatique de santé — Communication entre dispositifs médicaux sur
le site des soins —
Partie 30200: Profil de transport — Connexion par câble
AMENDEMENT 1
Reference number
©
IEEE 2004

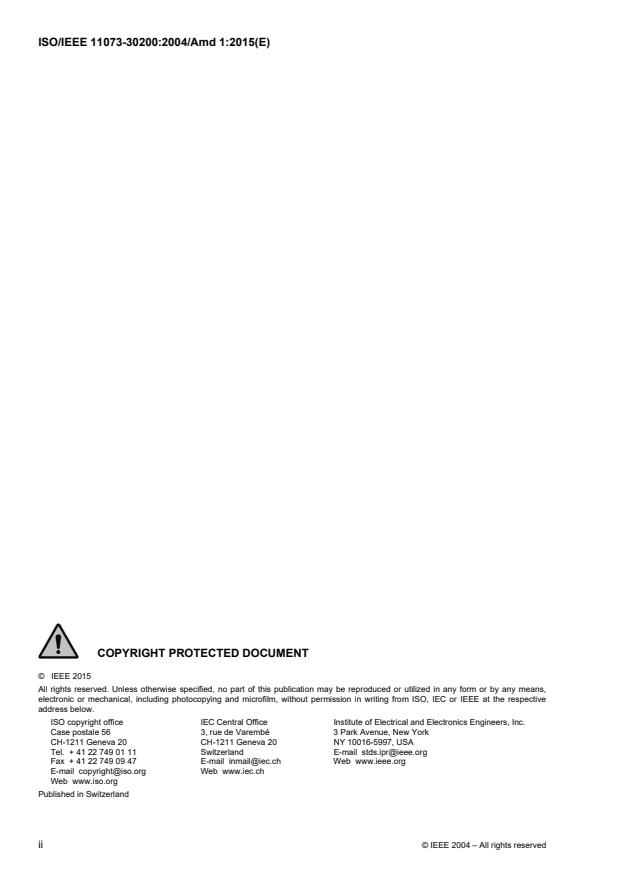

© IEEE 2015
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from ISO, IEC or IEEE at the respective
address below.
ISO copyright office IEC Central Office Institute of Electrical and Electronics Engineers, Inc.
Case postale 56 3, rue de Varembé 3 Park Avenue, New York
CH-1211 Geneva 20 CH-1211 Geneva 20 NY 10016-5997, USA
Tel. + 41 22 749 01 11 Switzerland E-mail stds.ipr@ieee.org
Fax + 41 22 749 09 47 E-mail inmail@iec.ch Web www.ieee.org
E-mail copyright@iso.org Web www.iec.ch
Web www.iso.org
Published in Switzerland
ii © IEEE 2004 – All rights reserved
ISO/IEEE 11073-30200:2004/Amd.1:2015(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
IEEE Standards documents are developed within the IEEE Societies and the Standards Coordinating
Committees of the IEEE Standards Association (IEEE-SA) Standards Board. The IEEE develops its standards
through a consensus development process, approved by the American National Standards Institute, which
brings together volunteers representing varied viewpoints and interests to achieve the final product. Volunteers
are not necessarily members of the Institute and serve without compensation. While the IEEE administers the
process and establishes rules to promote fairness in the consensus development process, the IEEE does not
independently evaluate, test, or verify the accuracy of any of the information contained in its standards.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is called to the possibility that implementation of this standard may require the use of subject matter
covered by patent rights. By publication of this standard, no position is taken with respect to the existence or
validity of any patent rights in connection therewith. ISO/IEEE is not responsible for identifying essential
patents or patent claims for which a license may be required, for conducting inquiries into the legal validity or
scope of patents or patent claims or determining whether any licensing terms or conditions provided in
connection with submission of a Letter of Assurance or a Patent Statement and Licensing Declaration Form, if
any, or in any licensing agreements are reasonable or non-discriminatory. Users of this standard are expressly
advised that determination of the validity of any patent rights, and the risk of infringement of such rights, is
entirely their own responsibility. Further information may be obtained from ISO or the IEEE Standards
Association.
Amendment 1 to ISO/IEEE 11073-30200:2004 was prepared by the 11073 Committee of the Engineering in
Medicine and Biology Society of the IEEE (as IEEE 11073-30200a-2011). It was adopted by Technical
Committee ISO/TC 215, Health informatics, in parallel with its approval by the ISO/IEC national bodies, under
the “fast-track procedure” defined in the Partner Standards Development Organization cooperation agreement
between ISO and IEEE. IEEE is responsible for the maintenance of this document with participation and input
from ISO/IEC national bodies.
© IEEE 2004 – All rights reserved iii
ISO/IEEE 11073-30200:2004/Amd.1:2015(E)

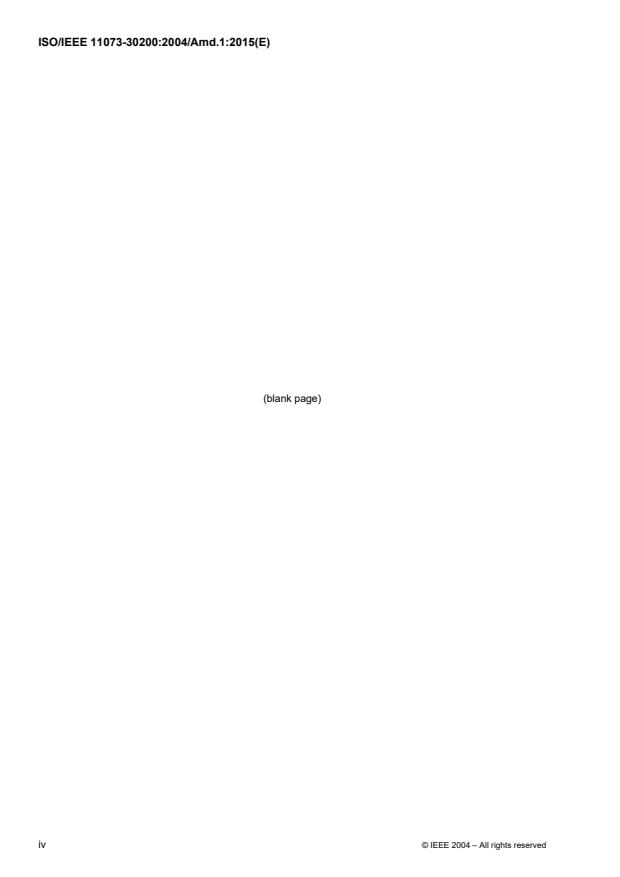

(blank page)
iv © IEEE 2004 – All rights reserved
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—
Cable connected
Amendment 1
IEEE Engineering in Medicine and Biology Society
Sponsored by the
IEEE 11073™ Standards Committee
IEEE
IEEE Std 11073-30200a™-2011
3 Park Avenue
(Amendment to
New York, NY 10016-5997
USA ISO/IEEE 11073-30200:2004)
16 September 2011
TM
IEEE Std 11073-30200a -2011
(Amendment to
ISO/IEEE Std 11073-30200:2004)
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—
Cable connected
Amendment 1
Sponsor
TM
IEEE 11073 Standards Committee
of the
IEEE Engineering in Medicine and Biology Society
Approved 16 June 2011
IEEE-SA Standards Board
Abstract: ISO/IEEE Std 11073-30200:2004 is extended in this amendment to include
IEEE 802.3 100BASE-T and analysis of the compatibility of cable connections between ISO/IEEE
TM
Std 11073-30200:2004 and IEEE Std 802.3 -2008.
Keywords: bedside, IEEE 11073, IEEE Std 802.3-2008, Infrared Data Association (IrDA), legacy
device, medical device, medical device communications, MIB, patient, SNTP
•
The Institute of Electrical and Electronics Engineers, Inc.
3 Park Avenue, New York, NY 10016-5997, USA
All rights reserved. Published 16 September 2011. Printed in the United States of America.
IEEE is a registered trademark in the U.S. Patent & Trademark Office, owned by the Institute of Electrical and Electronics
Engineers, Incorporated.
PDF: ISBN 978-0-7381-6677-3 STD97123
Print: ISBN 978-0-7381-6678-0 STDPD97123
IEEE prohibits discrimination, harassment and bullying. For more information, visit http://www.ieee.org/web/aboutus/whatis/policies/p9-26.html.
No part of this publication may be reproduced in any form, in an electronic retrieval system or otherwise, without the prior written permission
of the publisher.
IEEE Standards documents are developed within the IEEE Societies and the Standards Coordinating Committees of
the IEEE Standards Association (IEEE-SA) Standards Board. The IEEE develops its standards through a consensus
development process, approved by the American National Standards Institute, which brings together volunteers
representing varied viewpoints and interests to achieve the final product. Volunteers are not necessarily members of the
Institute and serve without compensation. While the IEEE administers the process and establishes rules to promote
fairness in the consensus development process, the IEEE does not independently evaluate, test, or verify the accuracy
of any of the information or the soundness of any judgments contained in its standards.
Use of an IEEE Standard is wholly voluntary. The IEEE disclaims liability for any personal injury, property or other
damage, of any nature whatsoever, whether special, indirect, consequential, or compensatory, directly or indirectly
resulting from the publication, use of, or reliance upon this, or any other IEEE Standard document.
The IEEE does not warrant or represent the accuracy or content of the material contained herein, and expressly
disclaims any express or implied warranty, including any implied warranty of merchantability or fitness for a specific
purpose, or that the use of the material contained herein is free from patent infringement. IEEE Standards documents
are supplied “AS IS.”
The existence of an IEEE Standard does not imply that there are no other ways to produce, test, measure, purchase,
market, or provide other goods and services related to the scope of the IEEE Standard. Furthermore, the viewpoint
expressed at the time a standard is approved and issued is subject to change brought about through developments in the
state of the art and comments received from users of the standard. Every IEEE Standard is subjected to review at least
every five years for revision or reaffirmation, or every ten years for stabilization. When a document is more than five
years old and has not been reaffirmed, or more than ten years old and has not been stabilized, it is reasonable to
conclude that its contents, although still of some value, do not wholly reflect the present state of the art. Users are
cautioned to check to determine that they have the latest edition of any IEEE Standard.
In publishing and making this document available, the IEEE is not suggesting or rendering professional or other
services for, or on behalf of, any person or entity. Nor is the IEEE undertaking to perform any duty owed by any other
person or entity to another. Any person utilizing this, and any other IEEE Standards document, should rely upon his or
her independent judgment in the exercise of reasonable care in any given circumstances or, as appropriate, seek the
advice of a competent professional in determining the appropriateness of a given IEEE standard.
Interpretations: Occasionally questions may arise regarding the meaning of portions of standards as they relate to
specific applications. When the need for interpretations is brought to the attention of IEEE, the Institute will initiate
action to prepare appropriate responses. Since IEEE Standards represent a consensus of concerned interests, it is
important to ensure that any interpretation has also received the concurrence of a balance of interests. For this reason,
IEEE and the members of its societies and Standards Coordinating Committees are not able to provide an instant
response to interpretation requests except in those cases where the matter has previously received formal consideration.
A statement, written or oral, that is not processed in accordance with the IEEE-SA Standards Board Operations Manual
shall not be considered the official position of IEEE or any of its committees and shall not be considered to be, nor be
relied upon as, a formal interpretation of the IEEE. At lectures, symposia, seminars, or educational courses, an
individual presenting information on IEEE standards shall make it clear that his or her views should be considered the
personal views of that individual rather than the formal position, explanation, or interpretation of the IEEE.
Comments for revision of IEEE Standards are welcome from any interested party, regardless of membership affiliation
with IEEE. Suggestions for changes in documents should be in the form of a proposed change of text, together with
appropriate supporting comments. Recommendations to change the status of a stabilized standard should include a
rationale as to why a revision or withdrawal is required. Comments and recommendations on standards, and requests
for interpretations should be addressed to:
Secretary, IEEE-SA Standards Board
445 Hoes Lane
Piscataway, NJ 08854-4141
USA
Authorization to photocopy portions of any individual standard for internal or personal use is granted by The Institute
of Electrical and Electronics Engineers, Inc., provided that the appropriate fee is paid to Copyright Clearance Center.
To arrange for payment of licensing fee, please contact Copyright Clearance Center, Customer Service, 222 Rosewood
Drive, Danvers, MA 01923 USA; +1 978 750 8400. Permission to photocopy portions of any individual standard for
educational classroom use can also be obtained through the Copyright Clearance Center.
Introduction
This introduction is not part of IEEE Std 11073-30200a-2011, Health informatics—Point-of-care medical device
communication—Part 30200: Transport profile—Cable connected—Amendment 1.
This amendment extends ISO/IEEE Std 11073-30200:2004 to include IEEE 802.3 100BASE-T, and it
includes analysis of the compatibility of cable connections between ISO/IEEE Std 11073-30200:2004 and
a
IEEE Std 802.3-2008 [B10].
Notice to users
Laws and regulations
Users of these documents should consult all applicable laws and regulations. Compliance with the
provisions of this standard does not imply compliance to any applicable regulatory requirements.
Implementers of the standard are responsible for observing or referring to the applicable regulatory
requirements. IEEE does not, by the publication of its standards, intend to urge action that is not in
compliance with applicable laws, and these documents may not be construed as doing so.
Copyrights
This document is copyrighted by the IEEE. It is made available for a wide variety of both public and
private uses. These include both use, by reference, in laws and regulations, and use in private self-
regulation, standardization, and the promotion of engineering practices and methods. By making this
document available for use and adoption by public authorities and private users, the IEEE does not waive
any rights in copyright to this document.
Updating of IEEE documents
Users of IEEE standards should be aware that these documents may be superseded at any time by the
issuance of new editions or may be amended from time to time through the issuance of amendments,
corrigenda, or errata. An official IEEE document at any point in time consists of the current edition of the
document together with any amendments, corrigenda, or errata then in effect. In order to determine whether
a given document is the current edition and whether it has been amended through the issuance of
amendments, corrigenda, or errata, visit the IEEE Standards Association web site at
http://ieeexplore.ieee.org/xpl/standards.jsp, or contact the IEEE at the address listed previously.
For more information about the IEEE Standards Association or the IEEE standards development process,
visit the IEEE-SA web site at http://standards.ieee.org.
a
The numbers in brackets correspond to those of the bibliography in Annex P.
iv
Errata
Errata, if any, for this and all other standards can be accessed at the following URL:
http://standards.ieee.org/reading/ieee/updates/errata/index.html. Users are encouraged to check this URL
for errata periodically.
Interpretations
Current interpretations can be accessed at the following URL: http://standards.ieee.org/reading/ieee/interp/
index.html.
Patents
Attention is called to the possibility that implementation of this standard may require use of subject matter
covered by patent rights. By publication of this standard, no position is taken with respect to the existence
or validity of any patent rights in connection therewith. The IEEE is not responsible for identifying
Essential Patent Claims for which a license may be required, for conducting inquiries into the legal validity
or scope of Patents Claims or determining whether any licensing terms or conditions provided in
connection with submission of a Letter of Assurance, if any, or in any licensing agreements are reasonable
or non-discriminatory. Users of this standard are expressly advised that determination of the validity of any
patent rights, and the risk of infringement of such rights, is entirely their own responsibility. Further
information may be obtained from the IEEE Standards Association.
v
Participants
At the time this standard was submitted to the IEEE-SA Standards Board for approval, the InterLAN
Working Group had the following membership:
Malcolm Clarke, Chair
Mark Schnell, Vice Chair
Chuck Baker Nicolae Goga Paul Schluter
Douglas P. Bogia Kai Hassing Rick Schrenker
Jon Camp Stuart Higgins Seith Seidman
Thomas Canup Nandu Kushalnagar Mazen Shihabi
Randy Carroll Mike Miller Lars Steubesand
Tony Chan Melvin Reynolds Stan Wiley
Todd Cooper Shekar Roa Jan Wittenber
Mark Craig Jr. Judi Romijn Tetsuya Yuda
Juergen Fischbach Honggang Zhang
The following members of the individual balloting committee voted on this standard. Balloters may have
voted for approval, disapproval, or abstention.
Hugh Barrass Atsushi Ito Bartien Sayogo
Christopher Biernacki Raj Jain Gil Shultz
Keith Chow Piotr Karocki James Smith
Malcolm Clarke Randall Krohn Lars Steubesand
Randall Groves William Lumpkins Walter Struppler
Kai Hassing Greg Luri Jan Wittenber
Werner Hoelzl Wayne W. Manges Oren Yuen
Melvin Reynolds
When the IEEE-SA Standards Board approved this standard on 16 June 2011, it had the following
membership:
Richard H. Hulett, Chair
John Kulick, Vice Chair
Robert Grow, Past Chair
Judith Gorman, Secretary
Masayuki Ariyoshi Jim Hughes Gary Robinson
William Bartley Joseph L. Koepfinger* Jon Rosdahl
Ted Burse David Law Sam Sciacca
Clint Chaplin Thomas Lee Mike Seavey
Wael Diab Hung Ling Curtis Siller
Jean-Philippe Faure Oleg Logvinov Phil Winston
Alex Gelman Ted Olsen Howard Wolfman
Paul Houzé Don Wright
*Member Emeritus
vi
Also included are the following nonvoting IEEE-SA Standards Board liaisons:
Satish Aggarwal, NRC Representative
Richard DeBlasio, DOE Representative
Michael Janezic, NIST Representative
Don Messina
IEEE Standards Program Manager, Document Development
Kathryn M. Bennett
IEEE Standards Program Manager, Technical Program Development
vii
Contents
1. Overview . 2
3.1 Definitions . 3
3.2 Acronyms and abbreviations . 5
4. Goals for this standard . 5
4.1 Compliance with other standards . 5
6. Physical layer . 5
Annex A (normative) Phyiscal layer . 6
Annex E (informative) Detailed rationale for pin assignments . 8
Annex F (informative) IEEE Std 802.3-2008 10BASE-T/100BASE-TX . 9
Annex O (informative) Analysis of compatibility between ISO/IEEE Std 11073-30200:2004 and 10BASE-
T/100BASE-TX of IEEE Std 802.3-2008 . 10
Annex OP (informative) Bibliography . 36
viii
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—
Cable connected
Amendment 1
IMPORTANT NOTICE: This standard is not intended to ensure safety, security, health, or
environmental protection. Implementers of the standard are responsible for determining appropriate
safety, security, environmental, and health practices or regulatory requirements.
This IEEE document is made available for use subject to important notices and legal disclaimers.
These notices and disclaimers appear in all publications containing this document and may
be found under the heading “Important Notice” or “Important Notices and Disclaimers
Concerning IEEE Documents.” They can also be obtained on request from IEEE or viewed at
http://standards.ieee.org/IPR/disclaimers.html.
NOTE—The editing instructions contained in this corrigendum define how to merge the material contained therein into
the existing base standard and its amendments to form the comprehensive standard.
The editing instructions are shown in bold italic. Four editing instructions are used: change, delete, insert, and replace.
Change is used to make corrections in existing text or tables. The editing instruction specifies the location of the change
and describes what is being changed by using strikethrough (to remove old material) and underscore (to add new
material). Delete removes existing material. Insert adds new material without disturbing the existing material. Insertions
may require renumbering. If so, renumbering instructions are given in the editing instruction. Replace is used to make
changes in figures or equations by removing the existing figure or equation and replacing it with a new one. Editing
instructions, change markings, and this NOTE will not be carried over into future editions because the changes will be
incorporated into the base standard.
Notes in text, tables, and figures are given for information only and do not contain requirements needed to implement the standard.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
1. Overview
Change text as shown:
This standard is divided into 11 clauses, as follows:
⎯ Clause 1 provides an overview of this standard.
⎯ Clause 2 lists references to other standards that are useful in applying this standard.
⎯ Clause 3 provides definitions and abbreviations.
⎯ Clause 4 provides goals for this standard.
⎯ Clause 5 provides an overview of network topology and layering.
⎯ Clause 6 provides a profile of the physical layer.
⎯ Clause 7 provides a profile of the data link layer.
⎯ Clause 8 provides a profile of the network layer.
⎯ Clause 9 provides a profile of the transport layer.
⎯ Clause 10 describes the optional time synchronization service.
⎯ Clause 11 provides labeling and conformance requirements.
This standard also contains 1516 annexes, as follows:
⎯ Annex A describes the physical layer.
⎯ Annex B provides information on the maximum cable length.
⎯ Annex C provides examples of physical link media.
⎯ Annex D provides example schematics for modular adapters.
⎯ Annex E provides a detailed rationale for pin assignments.
⎯ Annex F describes the use of IEEE 802.3 10BASE-T/100BASE-TX with this standard.
⎯ Annex G provides a discussion of power delivery considerations.
⎯ Annex H provides examples of simple bedside communications controller (BCC) and device
communications controller (DCC) designs.
⎯ Annex I provides an example of an isolated BCC design.
⎯ Annex J provides an optical isolator design example.
⎯ Annex K provides marking guidelines.
⎯ Annex L provides protocol examples, particularly of connection establishment.
⎯ Annex M defines the Infrared Data Association (IrDA) profile specifications adapted from the
IrDA implementation guidelines.
⎯ Annex N provides guidelines for using the SNTP time synchronization protocol.
⎯ Annex O provides an analysis of compatibility between ISO/IEEE Std 11073-30200:2004 and
10BASE-T/100BASE-TX of IEEE Std 802.3-2008 [B10].
⎯ Annex OP provides bibliographical references.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
3. Definitions, acronyms, and abbreviations
3.1 Definitions
Change the first paragraph and insert new footnote as shown. Delete [B2] from Annex O and renumber
subsequent references in Annex O:
For the purposes of this document, the following terms and definitions apply. The Authoritative Dictionary
of IEEE Standards Terms, Seventh Edition, [B2]The IEEE Standards Dictionary: Glossary of Terms &
Definitions should be consulted for terms not defined in this clause.
Note that numerous definitions and abbreviations from IEEE Std 802.3–2008 [B10] are used in this
document. Those definitions and abbreviations will not be repeated here. For specific information, please
refer to Section One, subclause 1.4 and subclause 1.5, of IEEE Std 802.3-2008.
Change existing definitions and insert new definitions as shown:
3.1.1 10BASE-T: IEEE Std 802.3-2008 1998 Edition,physical layer specification for Ethernet over two
pairs of unshielded twisted-pair (UTP) media at 10 Mb/s.
100BASE-TX: IEEE Std 802.3-2008 specifies operation over two copper media: two pairs of shielded
twisted-pair cable (STP) and two pairs of unshielded twisted-pair cable (Category 5 UTP). For the purposes
of this standard, only UTP is permitted.
3.1.2 baud: A unit of signaling speed, expressed as the number of times per second the signal can change
the electrical state of the transmission line or other medium.
NOTE—Depending on the encoding strategies, a signal event may represent a single bit, more, or less, than one bit.
3.1.3 bedside communications controller (BCC): A communications controller, typically located at a
patient bedside, that serves to interface between one or more medical devices. The BCC may be embedded
into local display, monitoring, or control equipment. Alternatively, it may be part of a communications
router to a remote hospital host computer system.
3.1.4 beginning of frame (BOF): An octet specified by infrared link access protocol (IrLAP).
3.1.5 category 5 (CAT-5) balanced cable: The designation applied to 100 ∧ unshielded twisted-pair
(UTP) cables and associated connecting hardware whose transmission characteristics are specified up to
100 MHz.(ANSI/TIA/EIA-568-A-1995)
3.1.6 cyclic redundancy check (CRC): The result of a calculation carried out on the octets within an
IrLAP frame; also called a frame check sequence. The CRC is appended to the transmitted frame. At the
receiver, the calculation creating the CRC may be repeated, and the result compared to that encoded in the
signal. Syn: frame check sequence.
3.1.7 device communications controller (DCC): A communications interface associated with a medical
device. A DCC may support one or more physically distinct devices acting as a single network
communications unit. Its purpose is to provide a point-to-point serial communication link to a BCC.
The IEEE Standards Dictionary: Glossary of Terms & Definitions is available at http://standards.ieee.org.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
3.1.8 electromagnetic compatibility (EMC): The ability of a device, equipment, or system to function
satisfactorily in its electromagnetic environment without introducing intolerable electromagnetic
disturbances to anything in that environment.
3.1.9 electromagnetic interference (EMI): Signals emanating from external sources (e.g., power supplies,
transmitters) or internal sources (e.g., adjacent electronic components, energy sources) that disrupt or
prevent operation of electronic systems.
3.1.10 electrostatic discharge (ESD): The sudden transfer of charge between bodies of differing
electrostatic potentials that may produce voltages or currents that could destroy or damage electrical
components.
3.1.11 frame check sequence: See: cyclic redundancy check.
3.1.12 high-level data link control (HDLC): A standard protocol defined by ISO for bit-oriented, frame
delimited data communications.
3.1.13 information access service (IAS): A component of infrared link management protocol (IrLMP).
3.1.14 local area network (LAN): A communication network to interconnect a variety of intelligent
devices (e.g., personal computers, workstations, printers, file storage devices) that can transmit data over a
limited area, typically within a facility.
3.1.15 medical information bus (MIB): The informal name for the ISO/IEEE 11073 family of standards.
3.1.16 octet: A group of eight adjacent bits.
3.1.17 primary station: As defined by the infrared link access protocol (IrLAP), the station on the data
link that assumes responsibility for the organization of data flow and for unrecoverable data link error
conditions. It issues commands to the secondary stations and gives them permission to transmit.
3.1.18 protocol data unit (PDU): Information delivered as a unit between peer entities that contains
control information and, optionally, data.
3.1.19 quality of service (QoS): The four negotiated parameters for a link: signaling speed, maximum
turnaround time, data size, and disconnect threshold.
3.1.20 radio frequency (RF): (A) (Loosely) The frequency in the portion of the electromagnetic spectrum
that is between the audio-frequency portion and the infrared portion. (B) A frequency useful for radio
transmission.
3.1.21 radio frequency interference (RFI): See: radio interference.
3.1.22 radio interference: Degradation of the reception of a wanted signal caused by radio frequency (RF)
disturbance.
3.1.23 RJ-45: (A) AT&T Registered Jack designation for the eight-pin modular connectors that meet the
requirements of IEC 60603-7:1996 and ISO/IEC 8877:1992. (B) An eight-pin modular telephone plug.
3.1.24 RS-232: The serial interface defined in ANSI/TIA/EIA-232-F-1997.
3.1.25 secondary station: As defined by the infrared link access protocol (IrLAP), any station on the data
link that does not assume the role of the primary station. It will initiate transmission only as a result of
receiving explicit permission to do so from the primary station.
3.1.26 service access point (SAP): An address that identifies a user of the services of a protocol entity.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
3.1.27 service data unit (SDU): Information that is delivered as a unit between peer service access points
(SAPs). See: service access point.
3.1.28 set normal response mode (SNRM): A high-level data link control (HDLC) message sent by a
bedside communications controller (BCC) to a device communications controller (DCC) when a successful
connection to the network has occurred.
3.2 Acronyms and abbreviations
Insert the following new abbreviation in alphabetical order as shown:
NTP network time protocol
PoC point of care
PLL phase-locked loop
4. Goals for this standard
Insert the following new subclause as shown:
4.1 Compliance with other standards
Devices that comply with this standard may also be required to comply with other domain- and device-
specific standards that supersede the requirements of this standard and IEEE Std 802.3-2008 [B10] to
which this standard refers with respect to issues including safety, reliability, and risk management. A user
of this standard is expected to be familiar with all other such standards that apply and to comply with any
higher specifications thus imposed. Typically, medical devices will comply with the
IEC 60601-1:2005 [B6] base standards and its parts, such as IEC 60601-1-1:2000 [B7], with respect to
electrical and mechanical safety and any device specific standard as might be defined in
IEC 60601-1-2:2007 [B8]. Software aspects may apply through standards such as EN 62304:2005 [B5].
Devices that comply with this standard shall implement higher layers of network software as appropriate to
the application. The requirements on performance of such applications and conformance are defined
elsewhere and are outside the scope of this standard. Additionally, the network environment within which
devices operate should be specified. Use of any medical equipment within a network environment shall be
subject to risk assessment and risk management appropriate to the application and use and should adhere to
standards such as ISO 14971:2007 [B11] and IEC 80001-1:2010 [B9]. The requirements of such risk
assessment and risk management and conformance are outside the scope of this standard.
6. Physical layer
Insert the following text to the dashed list as shown:
—Annex F describes the use of 10BASE-T/100BASE-TX with this standard.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
Annex A
(normative)
Physical layer
A.1 Overview
Change the following text as shown:
A.1.4 10BASE-T/100BASE-TX
This standard provides a measure of compatibility with high-speed communication using 10BASE-T and
100BASE-TX as defined in Section One and Section Two, respectively, of
IEEE Std 802.3-2008 [B10]Clause 14 of IEEE Std 802.3, 1998 Edition.
A.4 Connector pin assignments and functions
A.4.3 Signal names and functions
Replace Table A.4 with the following table:
Table A.4—Signal names and functions
BCC connector DCC connector Function
bBPWR dBPWR Power from BCC
N/A dDPWR Power from DCC and sense BCC connection (+)
bGND dGND Signal ground
bRxD dRxD RS-232 data receive
bTxD dTxD RS-232 data transmit
bCS+ N/A Sense DCC connection (+)
bCS– dCS– Connection sense (–)
bRD+ dRD+ 10BASE-T/100BASE-TX receive data (+)
bRD– dRD– 10BASE-T/100BASE-TX receive data (–)
bTD+ dTD+ 10BASE-T/100BASE-TX transmit data (+)
bTD– dTD– 10BASE-T/100BASE-TX transmit data (–)
Change the third and fourth paragraphs as shown:
This standard is compatible with a 10BASE-T/100BASE-TX interface, supported by the RD± and TD±
signals (pins 1-2 and 3-6). A BCC port may be designed to support the ability to detect an
ISO/IEEE 11073-30200 (RS-232) connection or a 10BASE-T/100BASE-TX connection and to
communicate with either device. However, all 10BASE-T/100BASE-TX functions for BCCs and DCCs are
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
out of the scope of this standard. Refer to Annex F for more information on the 10BASE-T/100BASE-TX
interface.
A BCC can sense the connection of a DCC by testing the resistance across its bCS+ and bCS– pins. The
alternative names bTD+ and bTD– indicate the 10BASE-T/100BASE-TX transmit data function.
A DCC may provide power on its dDPWR line to a line-extender or communications adapter. A DCC can
sense its connection to a BCC by testing the resistance between its dDPWR and dCS– pins. The alternative
names dTD+ and dTD– indicate the 10BASE-T transmit data function.
A.4.4 BCC pin assignments and functions
Change the third paragraph as shown:
The bRD± pins of the BCC shall be shorted together or terminated with R < 110 (R = 100 preferred) to
allow a DCC to detect its connection to the BCC. A BCC port with 10BASE-T/100BASE-TX capability
automatically satisfies this requirement due to the low dc resistance (< 0.5 ) of the bRD± input transformer
windings.
A.4.5 DCC pin assignments and functions
Change the third and fourth paragraphs as shown:
The dRD± pins of the DCC shall be shorted together or terminated with R < 110 Ω (R = 100 Ω preferred) to
allow a BCC to detect its connection to the DCC. The short or termination shall not be electrically
connected to any other internal DCC circuitry (i.e., there is no dc path to ground). A DCC with 10BASE-
T/100BASE-TX capability automatically satisfies this requirement due to the low dc resistance (< 0.5 Ω) of
the dRD± input transformer windings.
A DCC may provide circuitry to sense its connection to a BCC by testing the dc resistance between its
dDPWR and dCS– pins. For a DCC that provides power on its dDPWR pin, the connection sense circuit
should tolerate or detect the reduced voltage on the dDPWR line due to a line extender or adapter that uses
more current than dDPWR can provide. Alternatively, a DCC that provides the zero-power option (and
does not have 10BASE-T/100BASE-TX capability) may tie dDPWR to dGND and apply a test current to
its dCS– pin.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
Annex E
(informative)
Detailed rationale for pin assignments
Change Annex E as shown:
This annex provides a detailed rationale for the pin assignments provided in Annex A.
Pins 1, 2, 3, and 6 conform to 10BASE-T/100BASE-TX pin assignments. These pin assignments allow for
direct connection of 10BASE-T/100BASE-TX devices and other equipment in an architecturally consistent
manner. A BCC could be designed to support either an ISO/IEEE 11073-30200:2004 (RS-232) connection
or a 10BASE-T/100BASE-TX connection.
Using a cross-pinned host/hub connector allows straight-through cables to be used. Straight-through cables
are much easier to use in a clinical environment. The use of straight-through cables conforms to industry
practice for off-the-shelf 10BASE-T/100BASE-TX hubs, which, incidentally, could be used with the
proposed MIB connector pinout if only 10BASE-T/100BASE-TX functionality is required.
Pins 4 and 5 conform to ANSI/TIA/EIA-561-1990 pin assignments for Signal_Common and
Received_Data. Assigning these signals to a twisted pair improves signal integrity favoring the data
transfer direction that will be most frequently used (i.e., from DCC to BCC).
Assigning bTxD and bBPWR to pins 7 and 8, respectively, provides signal integrity benefits similar to
pairing pins 4 and 5 (i.e., bBPWR serves as an ac return for bTxD).
Pairing bGND and bRxD to pins 4 and 5 and bTxD and bBPWR to pins 7 and 8 provides excellent device
(DCC) survivability if a cross-connected cable is inadvertently used to connect the BCC and DCC. Also,
locating dGND and dDPWR on pins 4 and 8, respectively, allows the DCC internal dGND and dDPWR
circuit board traces to fully encircle the components (in the case of small single-layer board inside a
modular adapter).
For a BCC capable of 10BASE-T/100BASE-TX and unpowered DCC detection, the bTD± 10BASE-
T/100BASE-TX pair is used because any differential capacitance introduced by the detection circuit is
tolerated better at the 10BASE-T/100BASE-TX transmitter than at the receiver. Any differential
capacitance at the input windings of the receiver transformer would significantly reduce the overall
common-mode rejection of the 10BASE-T receiver whereas it would have relatively little impact on the
10BASE-T/100BASE-TX transmitter.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
Annex F
(informative)
Change Annex F as shown:
10BASE-T/100BASE-TX of IEEE Std 802.3-2008
Figure F.1 shows an example use of a 10BASE-T/100BASE-TX interface, using the two line pairs 1-2 and
3-6. The 10BASE-T and 100BASE-TX interfaces is are specified in Clause 14 of IEEE Std 802.3, 1998
Edition Section One and Section Two, respectively, of IEEE Std 802.3-2008 [B10].
High-speed data communications is possible using a 10BASE-T/100BASE-TX interface. This standard
does not prevent an ISO/IEEE 11073-30200 BCC port from also being used as a 10BASE-T/100BASE-TX
interface. However, the 10BASE-T/100BASE-TX standard is out of scope for this standard.
NOTES
NOTE 1—Detection of an unpowered DCC or BCC is still possible when 10BASE-T/100BASE-TX is used, but more
complex circuitry is required.
NOTE 2—This standard is not compatible with IEEE 802.3 standards that use all four twisted pairs, such as
100BASE-4.
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
Insert Annex O as shown:
Annex O
(informative)
Analysis of compatibility between ISO/IEEE Std 11073-30200:2004 and
10BASE-T/100BASE-TX of IEEE Std 802.3-2008
O.1 General
The power over Ethernet functionality of IEEE Std 802.3-2008 [B10] is deemed not compatible with
ISO/IEEE Std 11073-30200:2004 and shall not be used in the Point of Care Medical Device
Communications environment. The Power over Ethernet functionality of IEEE Std 802.3-2008 is not
supported in this standard.
This annex provides an analysis of the outcome should an ISO/IEEE 11073-30200 interface be connected
to a Power over Ethernet interface.
NOTE—Although the Power over Ethernet functionality of alternative A of IEEE Std 802.3-2008 [B10] can be pin
compatible with ISO/IEEE Std 11073-30200:2004, it is not included due to the following issues:
⎯ Patient electrical safety considerations (IEC 60601 series and others) with respect to the 44 V dc to 57 V dc
Power over Ethernet supply voltage.
⎯ Concern over managing two different, noninteroperable power schemes in the Point of Care environment (i.e.,
the existing ISO/IEEE 11073-30200 powering [also known as MIB powering] plus the addition of Power over
Ethernet powering).
⎯ The Power over Ethernet functionality of alternative B of IEEE Std 802.3-2008 [B10] is not compatible with
ISO/IEEE Std 11073-30200:2004.
⎯ The potential for connecting incompatible devices.
O.2 Overview
The analysis in this annex deals with the result of attempted interconnection between devices taken from
the following two standards:
⎯ ISO/IEEE Std 11073-30200:2004
⎯ IEEE Std 802.3-2008 [B10]
Each of the preceding standards uses the RJ-45 connector. Each of these interfaces has a signaling
component and a powering component.
O.2.1 Basic pin outs
Both IEEE Std 802.3-2008 [B10] and ISO/IEEE Std 11073-30200:2004 use the RJ-45 connector as
depicted in Figure O.1 for connection between devices. For comparative reference, the pin outs of both
standards are given in Table O.1. The description of correct use appears in the subsequent clauses.
ISO/IEEE 11073-30200:2004/FDAM 1:2014(E)
IEEE Std 11073-30200a-2011
Health informatics—Point-of-care medical device communication
Part 30200: Transport profile—Cable connected—Amendment 1
Figure O.1—RJ-45 Connector diagrams
Table O.1—Basic pin outs
IEEE Std 802.3-2008 (aka Ethernet)
ISO/IEEE Std 11073-30200:2004
Signaling w/ Power over Ethernet
10 1000 Conductor Power Power Power Bedside Pin and Device Fu
...
NORME ISO/IEEE
INTERNATIONALE 11073-30200
Première édition
2004-12-15
AMENDEMENT 1
2015-03-01
Informatique de santé — Communication
entre dispositifs médicaux sur le site des
soins —
Partie 30200:
Profil de transport — Connexion par
câble
Health informatics — Point-of-care medical device communication —
Part 30200: Transport profile — Cable connected
Numéro de référence
©
IEEE 2004

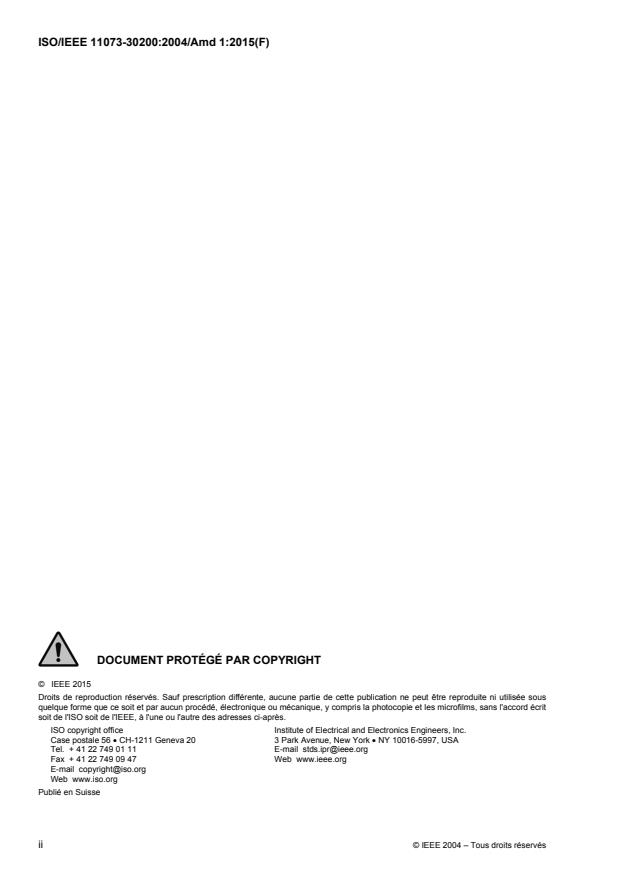

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© IEEE 2015
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
soit de l'ISO soit de l'IEEE, à l'une ou l'autre des adresses ci-après.
ISO copyright office Institute of Electrical and Electronics Engineers, Inc.
Case postale 56 CH-1211 Geneva 20 3 Park Avenue, New York NY 10016-5997, USA
Tel. + 41 22 749 01 11 E-mail stds.ipr@ieee.org
Fax + 41 22 749 09 47 Web www.ieee.org
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © IEEE 2004 – Tous droits réservés
ISO/IEEE 11073-30200:2004/Amd.1:2015(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (IEC) sur tout ce qui concerne la normalisation électrotechnique.
Les documents normatifs de l'IEEE sont développés au sein des sociétés de l'IEEE et des Comités de
Coordination des Normes du Conseil des Normes de l'Association des normes IEEE (IEEE-SA). L'IEEE
développe ses normes par le biais d'un processus de développement de consensus approuvé par l'American
National Standards Institute, qui rassemble des volontaires représentant divers points de vue et divers intérêts
pour parvenir au produit final. Les volontaires ne sont pas nécessairement des membres de l'Institut et
aucune compensation ne leur est attribuée. Bien que l'IEEE administre le processus et établisse des règles
pour favoriser l'équité au cours du processus de développement du consensus, l'IEEE n'évalue pas, ne teste
pas ou ne vérifie pas de manière indépendante l'exactitude des informations contenues dans ses normes.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur la possibilité que la mise en œuvre de la présente norme puisse requérir
l'utilisation d'un objet couvert par des droits de propriété intellectuelle. Du fait de la publication de la présente
norme, aucune position n'est adoptée en ce qui concerne l'existence ou la validité de droit quelconque de
brevet en rapport avec celle-ci. Il n'incombe pas à l'ISO/IEEE d'identifier des brevets essentiels ou des
revendications de brevet essentielles pour lesquels une licence peut être requise, ni de conduire des
enquêtes en ce qui concerne la validité légale ou la portée des brevets ou des revendications de brevet ou de
déterminer si des termes ou conditions d'attribution de licence fournis en rapport avec la soumission d'une
lettre d'assurance ou d'une déclaration de brevet et du formulaire de déclaration d'attribution de licence, s'il y
en a, ou dans des accords d'attribution de licence quelconques sont raisonnables ou non discriminatoires. Les
utilisateurs de la présente Norme sont expressément avisés que la détermination de la validité de tout droit de
brevet et le risque de violation de ces droits leur incombent entièrement. Des informations supplémentaires
peuvent être obtenues auprès de l'ISO ou de l'Association des normes IEEE.
L'amendement 1 à l'ISO/IEEE 11073-30200:2004 a été élaboré par le Comité 11073 de la Société
d'Ingénierie en Médecine et Biologie de l'IEEE (en tant que norme 11073-30200a-2011). Il a été adopté par le
comité technique ISO/TC 215, Informatique de santé, parallèlement à son approbation par les organismes
membres de l'ISO dans le cadre de la « procédure rapide » définie par l'accord de coopération entre les
Organisations Partenaires de Développement de Normes que sont l'ISO et l'IEEE. L'IEEE est responsable de
la tenue à jour du présent document, avec la participation et la contribution des organismes nationaux
ISO/IEC.
© IEEE 2004 – Tous droits réservés iii
ISO/IEEE 11073-30200:2004/Amd. 1:2015(F)

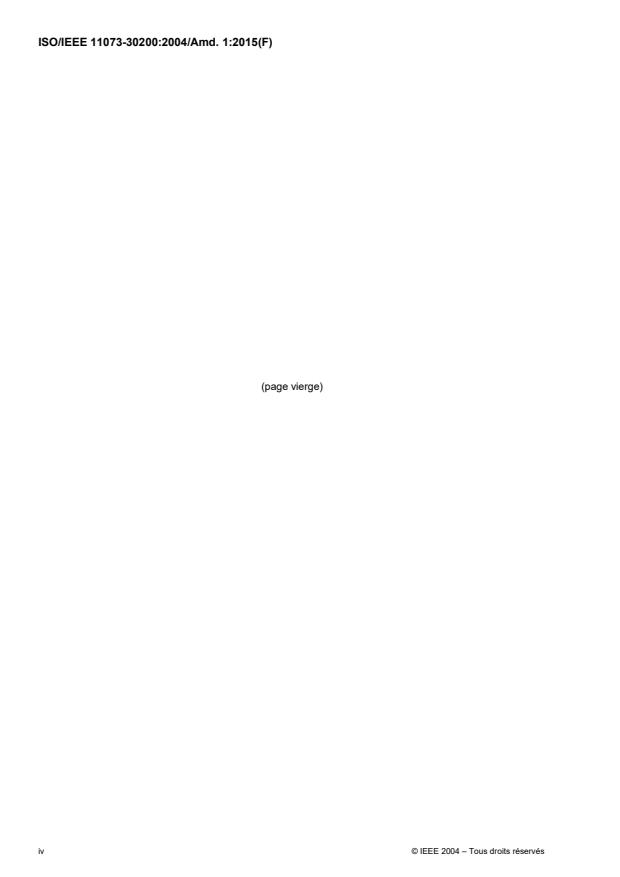

(page vierge)
iv © IEEE 2004 – Tous droits réservés
Informatique de santé — Communication entre dispositifs médicaux sur
le site des soins
Partie 30200 : Profil de transport —
Connexion par câble
Amendement 1
Société d'Ingénierie en Médecine et Biologie de l'IEEE
Commandité par le
TM
Comité des Normes 11073 de l'IEEE
IEEE
IEEE 11073-30200a™-2011
3 Park Avenue
(Amendement à
New York, NY 10016-5997
l'ISO/IEEE 11073-30200:2004)
États-Unis
16 septembre 2011
IEEE 11073-30200a™-2011
(Amendement à
l'ISO/IEEE 11073-30200:2004)
Informatique de santé — Communication entre dispositifs médicaux sur
le site des soins
Partie 30200 : Profil de transport —
Connexion par câble
Amendement 1
Commanditaire
TM
Comité des Normes 11073 de l'IEEE
de la
Société d'Ingénierie en Médecine et Biologie de l'IEEE
Approuvé le 16 juin 2011
Conseil des Normes IEEE-SA
Résumé : l'ISO/IEEE 11073-30200:2004 est étendue par cet amendement pour inclure l'interface 100BASE-T
de l'IEEE 802.3 et l'analyse de la compatibilité des connexions par câbles entre l'ISO/IEEE 11073-30200:2004
et l'IEEE 802.3™-2008.
Mots-clés : chevet, IEEE 11073, IEEE 802.3-2008, Infrared Data Association (IrDA), dispositif existant,
dispositif médical, communications entre dispositifs médicaux, MIB, patient, SNTP
The Institute of Electrical and Electronics Engineers, Inc.
3 Park Avenue, New York, NY 10016-5997, États-Unis
Tous droits réservés. Publié le 16 septembre 2011. Imprimé aux États-Unis.
IEEE est une marque de commerce déposée à l'Office des brevets et des marques des États-Unis, détenue par l'Institute of Electrical and Electronics
Engineers, Incorporated.
PDF : ISBN 978-0-7381-6677-3 STD97123
Copie papier : ISBN 978-0-7381-6678-0 STDPD97123
L'IEEE interdit toute discrimination, tout harcèlement et toute intimidation. Pour plus d'informations, visiter http://www.ieee.org/web/aboutus/whatis/policies/p9-26.html.
Toute reproduction, même partielle, de cette publication, sous quelque forme et par quelque procédé que ce soit, y compris par système de localisation
électronique, est interdite sans l'autorisation écrite préalable de l'éditeur.
Les documents normatifs de l'IEEE sont développés au sein des sociétés de l'IEEE et des Comités de Coordination des Normes du
Conseil des Normes de l'Association des normes IEEE (IEEE-SA). L'IEEE développe ses normes par le biais d'un processus de
développement de consensus approuvé par l'American National Standards Institute, qui rassemble des volontaires représentant divers
points de vue et divers intérêts pour parvenir au produit final. Les volontaires ne sont pas nécessairement des membres de l'Institut et
aucune compensation ne leur est attribuée. Bien que l'IEEE administre le processus et établisse des règles pour favoriser l'équité au
cours du processus de développement du consensus, l'IEEE n'évalue pas, ne teste pas ou ne vérifie pas de manière indépendante
l'exactitude des informations ni le bien-fondé de tous les jugements contenus dans ses normes.
L'utilisation d'une Norme IEEE est totalement volontaire. L'IEEE rejette toute responsabilité pour toute blessure personnelle, dommages à
des biens ou autres de quelque nature que ce soit, qu'elle soit spéciale, indirecte, consécutive ou compensatoire, résultant directement
ou indirectement de la publication, de l'utilisation de celle-ci ou du fait de reposer sur celle-ci ou de quelque autre document normatif de
l'IEEE.
L'IEEE ne garantit pas ni ne déclare l'exactitude ou le contenu des documents contenus ici et rejette expressément toute garantie
expresse ou implicite, y compris toute garantie implicite d'aptitude à la commercialisation ou d'aptitude à un besoin spécifique ou que
l'utilisation de documents contenus ici est libre et ne viole pas des brevets. Les documents normatifs de l'IEEE sont fournis « en l'état ».
L'existence d'une Norme IEEE n'implique pas qu'il n'y ait pas d'autres manières de produire, de tester, de mesurer, d'acheter, de
commercialiser ou de fournir d'autres biens et services qui se rapportent au domaine d'application de la Norme IEEE. En outre, le point
de vue exprimé à l'instant où une norme est approuvée et est émise, est soumis aux changements provoqués par les développements
techniques et les commentaires reçus des utilisateurs de la norme. Chaque Norme IEEE est soumise à un examen au moins tous les
cinq ans en vue d'une révision ou d'une confirmation, ou tous les dix ans en vue de sa stabilisation. Lorsqu'un document a plus de cinq
ans et n'a pas été confirmé, ou qu'il a plus de dix ans et qu'il n'a pas été stabilisé, il est raisonnable de conclure que son contenu, bien
qu'il ait encore une certaine valeur, ne reflète pas totalement l'état actuel de la technique. Les utilisateurs sont invités à s'assurer qu'ils
ont la dernière édition des Normes IEEE.
En publiant ce document et en le rendant disponible, l'IEEE ne suggère pas ou ne rend pas de services professionnels ou autres pour
une personne ou une entité quelconque. L'IEEE ne s'engage pas non plus à exécuter des devoirs quelconques à la charge de toute autre
personne ou de toute autre entité vis-à-vis d'une autre personne ou entité. Il est recommandé à toute personne utilisant ce document
normatif de l'IEEE et tout autre document normatif de l'IEEE, de s'appuyer sur son jugement indépendant dans l'exercice des précautions
raisonnables dans toutes les circonstances données ou, si approprié, d'obtenir l'avis d'un professionnel compétent pour déterminer la
pertinence d'une norme IEEE donnée.
Interprétations : occasionnellement, des questions peuvent apparaître en ce qui concerne la signification de parties de normes
lorsqu'elles se rapportent à des applications spécifiques. Lorsque le besoin d'interprétations est amené à l'attention de l'IEEE, l'Institut
initiera une action pour préparer des réponses appropriées. Comme les Normes de l'IEEE représentent un consensus des intérêts
concernés, il est important de s'assurer que toute interprétation a également reçu l'attention d'intérêts équilibrés. Pour cette raison, l'IEEE
et les membres de ses sociétés et de ses Comités de Coordination des Normes ne peuvent pas fournir une réponse instantanée aux
demandes d'interprétations, excepté dans les cas où la question a précédemment été examinée formellement. Une déclaration, écrite ou
orale, qui n'est pas traitée conformément au manuel des opérations du Conseil des Normes IEEE-SA ne doit pas être considérée comme
la position officielle de l'IEEE ou de l'un quelconque de ses comités et ne doit pas être considérée comme une interprétation formelle de
l'IEEE ni servir de base à une telle interprétation. Lors de conférences, de symposiums, de séminaires ou de cours de formation, une
personne présentant des informations sur les normes de l'IEEE doit indiquer clairement qu'il convient que ses points de vue soient
considérés comme les point de vue personnels de cette personne plutôt que comme étant la position, l'explication ou l'interprétation
officielle de l'IEEE.
Les commentaires visant à des révisions des Normes IEEE provenant de toute partie intéressée sont les bienvenus, indépendamment de
l'affiliation en tant que membre de l'IEEE. Il convient que des suggestions pour des modifications aux documents se présentent sous la
forme d'une modification de texte proposée accompagnée des commentaires d'appui appropriés. Il convient que les recommandations de
changement du statut d'une norme stabilisée comprennent un justificatif quant à la nécessité de sa révision ou de son retrait. Il est
recommandé que les commentaires et recommandations sur les normes et demandes d'interprétations soient adressés à :
Conseil des Normes IEEE-SA
445 Hoes Lane
Piscataway, NJ 08854-4141
États-Unis
L'Institute of Electrical and Electronics Engineers, Inc., autorise la photocopie d’extraits, à usage interne ou personnel, d'une norme
individuelle contre versement de la redevance appropriée au Copyright Clearance Center. Pour les dispositions relatives au versement du
droit de licence, veuillez contacter le Copyright Clearance Center, Customer Service, 222 Rosewood Drive, Danvers, MA 01923 États-Unis ;
+1 978 750 8400. L'autorisation de photocopier des parties d'une norme individuelle à des fins éducatives en classe peut également être
obtenue du Copyright Clearance Center.
Introduction
Cette introduction ne fait pas partie de la Norme IEEE 11073-30200a-2011, Informatique de santé —
Communication entre dispositifs médicaux sur le site des soins — Partie 30200 : Profil de transport —
Connexion par câble — Amendement 1.
Le présent amendement étend l'ISO/IEEE 11073-30200:2004 pour inclure l'interface 100BASE-T de
l'IEEE 802.3 et comprend l'analyse de la compatibilité des connexions par câble entre l'ISO/IEEE 11073-
a
30200:2004 et l'IEEE 802.3-2008 [B10].
Avis aux utilisateurs
Lois et règlements
Il est recommandé aux utilisateurs de ces documents de consulter toutes les lois et tous les règlements
applicables. La conformité aux dispositions de la présente norme n'implique pas la conformité à toutes les
exigences réglementaires applicables. Il incombe aux personnes ou organismes mettant en œuvre de la
norme d'observer des exigences réglementaires applicables ou d'y faire référence. L'IEEE n'a pas l'intention,
du fait de la publication de ses normes, de provoquer des actions qui ne sont pas conformes aux lois
applicables et ces documents ne peuvent pas être interprétés comme le faisant.
Copyrights
Le présent document fait l'objet d'un copyright de l'IEEE. Il est rendu disponible pour diverses utilisations à la
fois publiques et privées. Celles-ci incluent une utilisation, par référence, dans les lois et réglementations et
une utilisation dans l'auto-réglementation, la normalisation et la promotion de pratiques et de méthodes
d'ingénierie. En rendant ce document disponible en vue de son utilisation et de son adoption par les autorités
publiques et les utilisateurs privés, l'IEEE ne renonce à aucun droit de copyright sur ce document.
Mise à jour de documents de l'IEEE
Il convient que les utilisateurs des normes de l'IEEE soient informés du fait que ces documents peuvent être
remplacés à tout moment par la publication de nouvelles éditions ou peuvent être amendés de temps à autre
par le biais de l'émission d'amendements, de correctifs ou d'errata. Un document IEEE officiel, à un instant
quelconque, est constitué de l'édition actuelle du document accompagnée de tous les amendements,
correctifs ou errata alors en vigueur. Pour déterminer si un document donné est l'édition actuelle et s'il a été
amendé par le biais de l'émission d'amendements, de correctifs ou d'errata, il convient de visiter le site web
de l'IEEE Standards Association à l'adresse http://ieeexplore.ieee.org/xpl/standards.jsp, ou de contacter
l'IEEE à l'adresse citée précédemment.
Pour plus d'informations sur l'IEEE Standards Association ou le processus de développement des normes
IEEE, visiter le site web de l'IEEE-SA à l'adresse http://standards.ieee.org.
a
Les références numérotées entre crochets correspondent à celles indiquées dans la bibliographie à l'Annexe P.
iv
Errata
Il peut être accédé aux errata, s'ils existent, pour la présente norme et toutes les autres normes à l'URL
suivante : http://standards.ieee.org/reading/ieee/updates/errata/index.html. Les utilisateurs sont encouragés à
vérifier périodiquement cette URL pour rechercher d'éventuels errata.
Interprétations
Il peut être accédé aux interprétations actuelles à l'adresse URL suivante :
http://standards.ieee.org/reading/ieee/interp/index.html.
Brevets
L'attention est appelée sur la possibilité que la mise en œuvre de la présente norme puisse requérir
l'utilisation d'un objet couvert par des droits de propriété intellectuelle. Du fait de la publication de la présente
norme, aucune position n'est adoptée en ce qui concerne l'existence ou la validité de droit quelconque de
brevet en rapport avec celle-ci. Il n'incombe pas à l'IEEE d'identifier les Essential Patent Claims
(Revendications Essentielles de Brevets) pour lesquelles une licence peut être requise, d'exécuter des
enquêtes portant sur la validité légale ou la portée des revendications de brevet ou de déterminer si des
termes ou conditions d'attribution de licence fournis en rapport avec la soumission d'une lettre d'assurance,
s'il y en a, ou dans des accords d'attribution de licence quelconques sont raisonnables ou non
discriminatoires. Les utilisateurs de la présente Norme sont expressément avisés que la détermination de la
validité de tout droit de brevet et le risque de violation de ces droits leur incombent entièrement. Des
informations supplémentaires peuvent être obtenues auprès de l'Association des normes IEEE.
v
Participants
Au moment de la soumission de la présente norme au Conseil des Normes IEEE-SA pour approbation, le
Groupe de travail InterLAN comprenait les membres suivants :
Malcolm Clarke, Président
Mark Schnell, Vice-président
Chuck Baker Nicolae Goga Paul Schluter
Douglas P. Bogia Kai Hassing Rick Schrenker
Jon Camp Stuart Higgins Seith Seidman
Thomas Canup Nandu Kushalnagar Mazen Shihabi
Randy Carroll Mike Miller Lars Steubesand
Tony Chan Melvin Reynolds Stan Wiley
Todd Cooper Shekar Roa Jan Wittenber
Mark Craig Jr. Judi Romijn Tetsuya Yuda
Juergen Fischbach Honggang Zhang
La présente norme a été votée par les membres suivants du comité de vote. Les votants peuvent avoir voté
son approbation, sa désapprobation ou s'être abstenus.
Hugh Barrass Atsushi Ito Bartien Sayogo
Christopher Biernacki Raj Jain Gil Shultz
Keith Chow Piotr Karocki James Smith
Malcolm Clarke Randall Krohn Lars Steubesand
Randall Groves William Lumpkins Walter Struppler
Kai Hassing Greg Luri Jan Wittenber
Werner Hoelzl Wayne W. Manges Oren Yuen
Melvin Reynolds
Lorsque le Conseil des Normes IEEE-SA a approuvé la présente norme le 16 juin 2011, il comprenait les
membres suivants :
Richard H. Hulett, Président
John Kulick, Vice-président
Robert Grow, Ancien président
Judith Gorman, Secrétaire
Masayuki Ariyoshi Jim Hughes Gary Robinson
William Bartley Joseph L. Koepfinger* Jon Rosdahl
Ted Burse David Law Sam Sciacca
Clint Chaplin Thomas Lee Mike Seavey
Wael Diab Hung Ling Curtis Siller
Jean-Philippe Faure Oleg Logvinov Phil Winston
Alex Gelman Ted Olsen Howard Wolfman
Paul Houzé Don Wright
*Membre émérite
Il comprenait également les agents de liaison (non votants) avec le Conseil des Normes IEEE-SA suivants :
Satish Aggarwal, Représentant du NRC
Richard DeBlasio, Représentant du DOE
Michael Janezic, Représentant du NIST
Don Messina
Directeur des programmes des normes IEEE, responsable de l'élaboration de documents
Kathryn M. Bennett
Directrice des programmes des normes IEEE, responsable de l'élaboration de programmes techniques
vi
Sommaire
1. Description.2
3. Définitions, acronymes et abréviations .3
3.1 Définitions .3
3.2 Acronymes et abréviations .5
4. Objectifs de la présente norme.5
4.1 Conformité à d'autres normes .5
6. Couche physique.5
Annexe A (normative) Couche physique .6
Annexe E (informative) Justificatif détaillé des affectations des broches.8
Annexe F (informative) Interface 10BASE-T/100BASE-TX de l'IEEE 802.3-2008 .9
Annexe O (informative) Analyse de la compatibilité entre l'ISO/IEEE 11073-30200:2004 et
l'interface 10BASE-T/100BASE-TX de l'IEEE 802.3-2008.10
Annexe OP (informative) Bibliographie .34
vii
Informatique de santé — Communication entre dispositifs médicaux sur
le site des soins
Partie 30200 : Profil de transport —
Connexion par câble
Amendement 1
NOTE IMPORTANTE : la présente norme n'a pas pour but d'assurer la sécurité, la sûreté, la santé ou la
protection de l'environnement dans toutes les circonstances. Il incombe aux personnes ou
organismes mettant en œuvre la présente norme de déterminer les exigences appropriées en matière
de sécurité, de sûreté, d'environnement et de pratiques de santé ou d'exigences réglementaires.
Le présent document de l'IEEE est mis à disposition afin d'être utilisé sous réserve de notes
importantes et de rejets de responsabilité légale. Ces notes et rejets de responsabilité apparaissent
dans toutes les publications mentionnant le présent document et peuvent être trouvés sous l'en-tête
« Note importante » ou « Notes importantes et rejets de responsabilité concernant les documents de
l'IEEE ». Ils peuvent également être obtenus sur demande auprès de l'IEEE ou visualisés sur le site :
http://standards.ieee.org/IPR/disclaimers.html Le présent document de l'IEEE est mis à disposition
afin d'être utilisé sous réserve de notes importantes et de rejets de responsabilité légale. Ces notes et
rejets de responsabilité apparaissent dans toutes les publications mentionnant le présent document
et peuvent être trouvés sous l'en-tête « Note importante » ou « Notes importantes et rejets de
responsabilité concernant les documents de l'IEEE ». Ils peuvent également être obtenus sur
demande auprès de l'IEEE ou visualisés sur le site : http://standards.ieee.org/IPR/disclaimers.html.
NOTE — Les instructions d'édition contenues dans ce rectificatif définissent comment fusionner les informations
contenues dans les présentes dans la norme de base existante et ses amendements afin de former la norme complète.
Les instructions d'édition sont indiquées en gras et en italique. Quatre instructions d'édition sont utilisées :
modifier, supprimer, insérer et remplacer. Modifier est utilisé pour effectuer des corrections dans un texte ou
des tableaux existants. L'instruction d'édition spécifie l'emplacement de la modification et décrit ce qui est
modifié en utilisant les fonctionnalités texte barré (pour supprimer le contenu antérieur) et souligner (pour
ajouter un nouveau contenu). Supprimer sert à supprimer le contenu existant. Insérer ajoute un nouveau
contenu sans avoir d'incidence sur le contenu existant. Les insertions de texte peuvent exiger de modifier la
numérotation du document. Le cas échéant, des instructions de renumérotation sont données dans les
instructions d'édition. Remplacer est utilisé pour effectuer des modifications dans les figures ou les équations
en supprimant le chiffre ou l'équation existant(e) et en le/la remplaçant par un(e) autre. Les instructions
d'édition, les marques de modification et la présente note ne seront pas reportées dans les futures éditions,
1)
car les modifications seront intégrées dans la norme de base.
1)
Les notes dans le texte, les tableaux et les figures d'une norme sont données pour information seulement et ne
contiennent pas d'exigences nécessaires pour mettre en œuvre la norme.
IEEE 11073-30200a-2011
Informatique de santé — Communication entre dispositifs médicaux sur le site des soins
Partie 30200 : Profil de transport — Connexion par câble — Amendement 1
1. Description
Modifier le texte comme indiqué :
La présente norme est divisée en 11 articles, comme suit :
⎯ l'Article 1 fournit une vue d'ensemble de la présente norme ;
⎯ l'Article 2 fournit une liste de références aux autres normes utiles pour l'application de la présente norme ;
⎯ l'Article 3 fournit des définitions et des abréviations ;
⎯ l'Article 4 indique les objectifs de la présente norme ;
⎯ l'Article 5 fournit une vue d'ensemble de la topologie du réseau et de la structuration en couches ;
⎯ l'Article 6 spécifie un profil pour la couche physique ;
⎯ l'Article 7 spécifie un profil pour la couche liaison de données ;
⎯ l'Article 8 spécifie un profil pour la couche réseau ;
⎯ l'Article 9 spécifie un profil pour la couche transport ;
⎯ l'Article 10 décrit le service de synchronisation dans le temps facultatif ;
⎯ l'Article 11 spécifie les exigences d'étiquetage et de conformité.
La présente norme contient également les 1516 annexes suivantes :
⎯ l'Annexe A décrit la couche physique ;
⎯ l'Annexe B fournit des informations sur la longueur maximale du câble ;
⎯ l'Annexe C fournit des exemples de supports de liaison physique ;
⎯ l'Annexe D fournit des exemples de schémas d'adaptateurs modulaires ;
⎯ l'Annexe E fournit un justificatif détaillé des affectations des broches ;
⎯ l'Annexe F décrit l'utilisation des interfaces 10BASE-T/100BASE-TX de l'IEEE 802.3 avec la présente
norme ;
⎯ l'Annexe G fournit une discussion des considérations relatives à l'alimentation électrique ;
⎯ l'Annexe H fournit des exemples de conceptions de contrôleur de communications simplifiées au chevet
du patient (BCC) et de contrôleur de communications entre dispositifs (DCC) ;
⎯ l'Annexe I fournit un exemple de conception de BCC isolé ;
⎯ l'Annexe J fournit un exemple de conception d'isolateur optique ;
⎯ l'Annexe K spécifie des lignes directrices relatives au marquage ;
⎯ l'Annexe L fournit des exemples de protocoles, en particulier de l'établissement d'une connexion ;
⎯ l'Annexe M définit les spécifications du profil de l'Infrared Data Association (IrDA) adaptées des lignes
directrices d'implémentation IrDA ;
⎯ l'Annexe N spécifie des lignes directrices relatives à l'utilisation du protocole de synchronisation
temporelle SNTP ;
⎯ l'Annexe O fournit une analyse de la compatibilité entre l'ISO/IEEE 11073-30200:2004 et les interfaces
10BASE-T/100BASE-TX de l'IEEE 802.3-2008 [B10] ;
⎯ l'Annexe OP indique les références bibliographiques.
IEEE 11073-30200a-2011
Informatique de santé — Communication entre dispositifs médicaux sur le site des soins
Partie 30200 : Profil de transport — Connexion par câble — Amendement 1
3. Définitions, acronymes et abréviations
3.1 Définitions
Modifier le premier paragraphe et insérer une nouvelle note de bas de page comme indiqué.
Supprimer [B2] de l'Annexe O et renuméroter les références suivantes dans l'Annexe O :
Pour les besoins du présent document, les termes et définitions suivants s'appliquent. Il convient de consulter le
dictionnaire The Authoritative Dictionary of IEEE Standards Terms, Seventh Edition, [B2]The IEEE Standards
2)
Dictionary: Glossary of Terms & Definitions pour les termes qui ne sont pas définis dans le présent article.
Il est à noter que de nombreuses définitions et abréviations issues de l'IEEE 802.3–2008 [B10] sont utilisées
dans le présent document. Ces définitions et abréviations ne seront pas répétées ici. Pour obtenir des
informations spécifiques, veuillez vous référer à la Section 1, paragraphes 1.4 et 1.5 de l'IEEE 802.3-2008.
Modifier les définitions existantes et insérer les nouvelles définitions comme indiqué :
3.1.1 10BASE-T : spécification de la couche physique de l'IEEE 802.3-2008 Edition de 1998 du protocole
Ethernet sur deux paires de support à paires torsadées non blindées (UTP) à 10 Mb/s
100BASE-TX : l'IEEE 802.3-2008 spécifie le fonctionnement sur deux supports en cuivre : deux paires de
câble à paires torsadées blindées (STP) et deux paires de câble à paires torsadées non blindées (UTP de
catégorie 5). Pour les besoins de la de la présente norme, seul le câble UTP est autorisé.
3.1.2 baud : unité de vitesse de signalisation, exprimée comme le nombre de fois par seconde où le signal
peut modifier l'état électrique de la ligne de transmission ou d'un autre support
NOTE — Selon les stratégies de codage, un événement de signal peut représenter un seul bit, plus ou moins d'un bit.
3.1.3 contrôleur de communications au chevet du patient (BCC) : contrôleur de communications, qui est
habituellement positionné au chevet d’un patient et qui sert d’interface entre un ou plusieurs dispositifs
médicaux Le BCC peut être intégré dans un dispositif d'affichage, de surveillance ou de commande local. En
variante, il peut faire partie d’un routeur acheminant les communications vers un système informatique hôte
hospitalier à distance
3.1.4 début de trame (BOF) : octet spécifié par le protocole d'accès par liaison infrarouge (IrLAP)
3.1.5 câble symétrique de catégorie 5 (CAT-5) : désignation appliquée aux câbles à paires torsadées non
blindées (UTP) de 100 Ω et au matériel de connexion associé, dont les caractéristiques de transmission sont
spécifiées jusqu'à 100 MHz) (ANSI/TIA/EIA-568-A-1995)
3.1.6 contrôle de redondance cyclique (CRC) : résultat d'un calcul effectué sur les octets dans une trame
IrLAP ; également appelé « séquence de contrôle de trame ». Le CRC est rattaché à la trame transmise. Au
niveau du récepteur, le calcul créant le CRC peut être répété et le résultat peut être comparé à celui codé
dans le signal. Synonyme : séquence de contrôle de trame
3.1.7 contrôleur de communications entre dispositifs (DCC) : interface de communication associée à un
dispositif médical. Un DCC peut prendre en charge un ou plusieurs dispositifs physiquement distincts servant
de système de transmission par réseau unique. Son objectif est de fournir une liaison de communication série
point à point avec un BCC
3.1.8 compatibilité électromagnétique (CEM) : aptitude d’un dispositif, d’un appareil ou d’un système à
fonctionner dans son environnement électromagnétique de façon satisfaisante et sans produire lui-même des
perturbations électromagnétiques de nature à créer des troubles graves dans le fonctionnement des appareils
ou des systèmes situés dans son environnement
2)
Le dictionnaire IEEE Standards Dictionary: Glossary of Terms & Definitions est disponible sur http://standards.ieee.org.
IEEE 11073-30200a-2011
Informatique de santé — Communication entre dispositifs médicaux sur le site des soins
Partie 30200 : Profil de transport — Connexion par câble — Amendement 1
3.1.9 perturbation électromagnétique (EMI) : signaux émis par des sources externes (par exemple
alimentations électriques, émetteurs) ou des sources internes (par exemple composants électroniques
adjacents, sources d'énergie) qui perturbent ou empêchent le fonctionnement des systèmes électroniques
3.1.10 décharge électrostatique (DES) : transfert de charge soudain entre des corps ayant des potentiels
électriques différents pouvant générer des tensions ou des courants susceptibles de détruire ou
d'endommager des composants électriques
3.1.11 séquence de contrôle de trame : voir : contrôle de redondance cyclique
3.1.12 commande de liaison de données à haut niveau (HDLC) : protocole normalisé défini par l'ISO pour
les communications de données, délimité par une trame et orienté bit
3.1.13 service d'accès à des informations (IAS) : composant du protocole de gestion de liaisons
infrarouges (IrLMP)
3.1.14 réseau local (LAN) : réseau de communication destiné à interconnecter différents dispositifs
intelligents (par exemple ordinateurs individuels, postes de travail, imprimantes, dispositifs de stockage de
fichiers) pouvant transmettre des données sur une zone limitée, généralement à l'intérieur d'un établissement
3.1.15 bus d'informations médicales (MIB) : nom informel de la famille de normes ISO/IEEE 11073
3.1.16 octets : groupe de huit bits adjacents
3.1.17 station primaire : selon la définition du protocole d'accès par liaison infrarouge (IrLAP), station sur la
liaison de données chargée de l'organisation du flux de données et des conditions d'erreur de liaison de
données irréparables. Elle envoie des commandes aux stations secondaires et leur donne la permission
d'émettre
3.1.18 unité de données de protocole (PDU) : information délivrée sous forme d'unité entre des entités
homologues contenant des informations de contrôle et facultativement, des données
3.1.19 qualité de service (QoS) : les quatre paramètres négociés pour une liaison : vitesse de signalisation,
délai maximal d'exécution, taille de données et seuil de déconnexion
3.1.20 radiofréquence (RF) : (A) (en général) domaine de fréquences du spectre électromagnétique qui est
entre les domaines audiofréquence et infrarouge ; (B) fréquence utile pour les transmissions par radio
3.1.21 brouillage radioélectrique (RFI) : voir : interférence radio
3.1.22 interférence radio : trouble apporté à la réception d’un signal utile par une perturbation radioélectrique
3.1.23 RJ-45 : (A) désignation de Registered Jack (prise jack enregistrée) de AT&T pour les connecteurs
modulaires à huit broches qui satisfont aux exigences de l'IEC 60603-7:1996 et de l'ISO/IEC 8877:1992. (B)
fiche téléphonique modulaire à huit broches.
3.1.24 RS-232 : interface série définie dans l'ANSI/TIA/EIA-232-F-1997
3.1.25 station secondaire : selon la définition du protocole d'accès par liaison infrarouge (IrLAP), toute
station sur la liaison de données qui n'assume pas le rôle de la station primaire. Elle n'initiera la transmission
qu'après avoir reçu l'autorisation explicite de le faire de la part de la station primaire.
3.1.26 point d'accès de service (SAP) : adresse qui identifie un utilisateur des services d'une entité de
protocole
3.1.27 unité de données de service (SDU) : information délivrée sous forme d'unité entre des points d'accès
de services homologues (SAP) voir : point d'accès de service.
IEEE 11073-30200a-2011
Informatique de santé — Communication entre dispositifs médicaux sur le site des soins
Partie 30200 : Profil de transport — Connexion par câble — Amendement 1
3.1.28 mise en mode de réponse normal (SNRM) : message de commande de liaison de données à haut
niveau (HDLC) envoyé par un contrôleur de communications au chevet (BCC) à un dispositif de
communications entre dispositifs (DCC) lorsqu'une liaison réussie au réseau a été effectuée
3.2 Acronymes et abréviations
Insérer les nouvelles abréviations suivantes par ordre alphabétique comme indiqué :
NTP (network time protocol) protocole relatif au temps dans le réseau
PoC (point of care) site de soins
PLL (phase-locked loop) boucle à phase asservie
4. Objectifs de la présente norme
Insérer le nouveau paragraphe suivant comme indiqué :
4.1 Conformité à d'autres normes
Il peut être nécessaire que les dispositifs conformes à la présente norme soient également conformes à
d'autres normes spécifiques à des dispositifs et à d'autres domaines qui supplantent les exigences de la
présente norme - et de l'IEEE 802.3-2008 [B10] auxquelles la présente Norme fait référence en ce qui
concerne les questions incluant la sécurité, la fiabilité et la gestion des risques. Il est attendu qu’un utilisateur
de la présente norme soit familiarisé avec toutes ces autres normes applicables et qu'il se conforme à toutes
les spécifications plus élevées ainsi imposées. En général, les dispositifs médicaux seront conformes à la
norme de base IEC 60601-1:2005 [B6] et à ses parties, telles que l'IEC 60601-1-1:2000 [B7], en ce qui
concerne la sécurité électrique et mécanique et à toute norme spécifique à un dispositif susceptible d'être
défini dans l'IEC 60601-1-2:2007 [B8]. Les aspects relatifs aux logiciels peuvent s'appliquer par l'intermédiaire
de normes telles que l'EN 62304:2005 [B5].
Les dispositifs conformes à la présente norme doivent mettre en œuvre les couches supérieures d’un logiciel
en réseau selon ce qui est approprié par rapport à l’application. Les exigences en termes de performances de
ces applications et la conformité sont définies à d’autres endroits et ne sont pas couvertes par le domaine
d’application de la présente norme. De plus, il convient de spécifier l’environnement du réseau au sein duquel
les dispositifs fonctionnent. L’utilisation de tout équipement médical au sein d’un environnement de réseau
doit être soumise à une évaluation des risques et à une gestion des risques appropriés à l’application et à
l’utilisation et il convient qu’elle suive les normes telles que l’ISO 14971:2007 [B11] et l'IEC 80001-1:2010
[B9]. Les exigences de ces évaluations et gestion des risques et de conformité ne sont pas couvertes par le
domaine d’application de la présente norme.
6. Couche physique
Insérer le texte suivante dans la liste à tirets comme indiqué :
⎯ l'Annexe F décrit l'utilisation de 10BASE-T/100BASE-TX avec la présente norme.
IEEE 11073-30200a-2011
Informatique de santé — Communication entre dispositifs médicaux sur le site des soins
Partie 30200 : Profil de transport — Connexion par câble — Amendement 1
Annexe A
(normative)
Couche physique
A.1 Description
Modifier le texte suivant comme indiqué :
A.1.4 10BASE-T/100BASE-TX
La présente norme fournit une mesure de la compatibilité avec une communication de données à grande
vitesse utilisant les interfaces 10BASE-T et 100BASE-TX, comme définies respectivement à la Section 1 et à
la Section 2 de l'IEEE 802.3-2008 [B10] l'Article 14 de l'IEEE 802.3, édition de 1998.
A.4 Affectations et fonctions des broches de connecteurs
A.4.3 Noms et fonctions des signaux
Remplacer le Tableau A.4 par le tableau suivant :
Tableau A.4 — Noms et fonctions des signaux
Connecteur du BCC Connecteur du DCC Fonction
bBPWR dBPWR Alimentation par le BCC
N/A dDPWR Alimentation par le DCC et détection de la connexion avec le BCC (+)
bGND dGND Masse du signal
bRxD dRxD Réception de données RS-232
bTxD dTxD Émission de données RS-232
bCS+ N/A Détection de la connexion avec le DCC (+)
bCS– dCS– Détection de la connexion (–)
bRD+ dRD+ Réception de données (+) 10BASE-T/100BASE-TX
bRD– dRD– Réception de données (-) 10BASE-T/100BASE-TX
bTD+ dTD+ Émission de données (+) 10BASE-T/100BASE-TX
bTD– dTD– Émission de données (-) 10BASE-T/100BASE-TX
Modifier les troisième et quatrième paragraphes comme indiqué :
La présente norme est compatible avec une interface 10BASE-T/100BASE-TX, prise en charge avec les
signaux RD± et TD± (broches 1-2 et 3-6). Un port du BCC peut être conçu pour prendre en charge la capacité
à détecter une connexion selon l'ISO/IEEE 11073-30200 (RS-232) ou une connexion 10BASE-T/100BASE-
TX et à communiquer avec n'importe quel dispositif. Toutefois, toutes les fonctions 10BASE-T/100BASE-TX
pour les BCC et les DCC sont en dehors du domaine d’application de la présente norme. Pour plus
d'informations sur l'interface 10BASE-T/100BASE-TX, se référer à l'Annexe F.
Un BCC peut détecter la connexion d'un DCC en évaluant la résistance sur ses broches bCS+ et bCS–. Les
noms alternatifs bTD+ et bTD– indiquent la fonction d'émission de données 10BASE-T/100BASE-TX.
IEEE 11073-30200a-2011
Informatique de santé — Communication entre dispositifs médicaux sur le site des soins
Partie 30200 : Profil de transport — Connexion par câble — Amendement 1
Un DCC peut fournir du courant sur sa ligne dDPWR à un câble de rallonge ou un adaptateur de
communication. Un DCC peut détecter sa connexion avec un BCC en évaluant la résistance entre ses
broches dDPWR et dCS–. Les noms alternatifs dTD+ et dTD– indiquent la fonction d'émission de données
10BASE-T.
A.4.4 Affectations et fonctions des broches du BCC
Modifier le troisième paragraphe comme indiqué :
Les broches bRD± du BCC doivent être court-circuitées ensemble ou être équipées de R < 110 • (R = 100 •
préférée) pour permettre à un DCC de détecter sa connexion avec le BCC. Un port du BCC avec une
fonctionnalité 10BASE-T/100BASE-TX satisfait automatiquement à cette exigence en raison de la faible
résistance CC (< 0,5 •) des bobinages du transformateur d'entrée bRD±.
A.4.5 Affectations et fonctions des broches du DCC
Modifier les troisième et quatrième paragraphes comme indiqué :
Les broches dRD± du DCC doivent être court-circuitées ensemble ou se terminer par < 110 Ω (R = 100 Ω
préférée) pour permettre à un BCC de détecter sa connexion avec le DCC. Le court-circuit ou l'extrémité ne
doit pas être connecté(e) électriquement à un autre circuit interne du DCC (c'est-à-dire qu'il n'y a pas de
circuit CC vers la masse). Un DCC avec une fonctionnalité 10BASE-T/100BASE-TX satisfait
automatiquement à cette exigence en raison de la faible résistance CC (< 0,5 Ω) des bobinages du
transformateur d'entrée dRD±.
Un DCC peut fournir des circuits pour détecter sa connexion avec un BCC en évaluant la résistance entre ses
broches dDPWR et dCS–. Pour un DCC qui alimente sa broche dDPWR, il convient que le circuit de détection
de la connexion tolère ou détecte la tension réduite sur la ligne dDPWR due au fait qu'un câble de rallonge ou
un adaptateur consomme plus de courant que la dDPWR ne peut en fournir. En variante, un DCC pouvant
fournir l'option puissance nulle (et ne comportant pas la fonctionnalité 10BASE-T/100BASE-TX) peut relier
dDPWR et dGND et appliquer un courant d'essai à sa broche dCS–.
