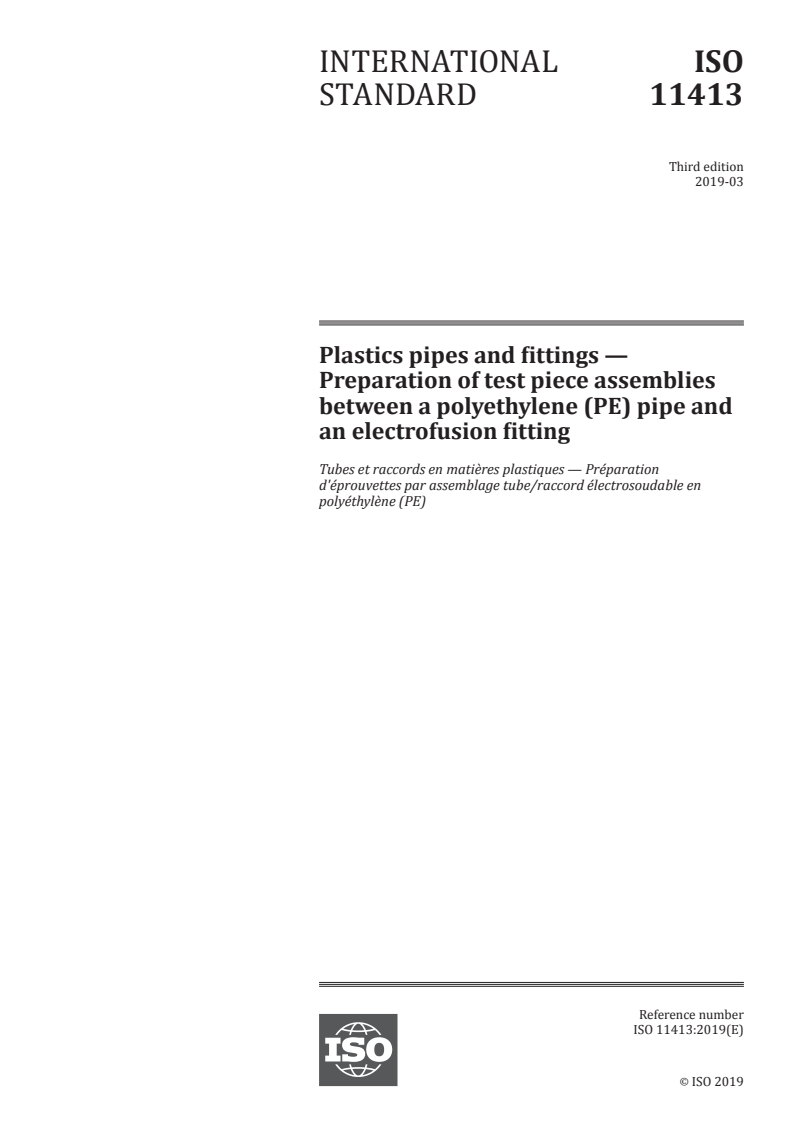

ISO 11413:2019

INTERNATIONAL ISO
STANDARD 11413
Third edition
2019-03
Plastics pipes and fittings —
Preparation of test piece assemblies
between a polyethylene (PE) pipe and
an electrofusion fitting
Tubes et raccords en matières plastiques — Préparation
d'éprouvettes par assemblage tube/raccord électrosoudable en
polyéthylène (PE)
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 2
4.1 General symbols (see Figure A.1) . 2
4.2 Clearances . 3
4.2.1 Socket fittings . 3
4.2.2 Saddles . 3
4.3 Ambient temperature . 3
5 Joint assembly . 4
5.1 General . 4
5.2 Procedure . 4
Annex A (normative) Symbols for dimensions of an electrofusion socket .5
Annex B (normative) Diagrammatic representation of variation in fusion energy with
ambient temperature . 6
Annex C (normative) Conditions for the preparation of pipes and fittings .8
Annex D (normative) Determination of fusion-jointing electrical parameters using energy,
voltage and current tolerances from ISO 12176-2 . 9

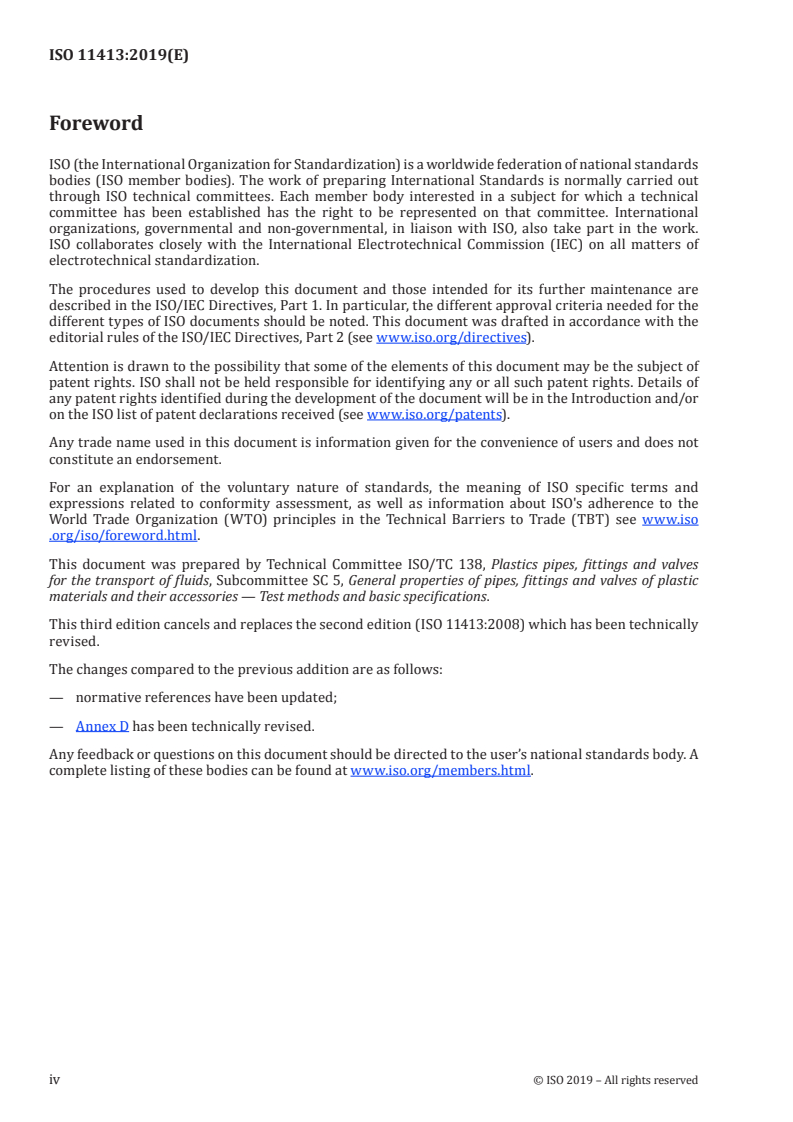

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves
for the transport of fluids, Subcommittee SC 5, General properties of pipes, fittings and valves of plastic
materials and their accessories — Test methods and basic specifications.
This third edition cancels and replaces the second edition (ISO 11413:2008) which has been technically
revised.
The changes compared to the previous addition are as follows:
— normative references have been updated;
— Annex D has been technically revised.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

INTERNATIONAL STANDARD ISO 11413:2019(E)
Plastics pipes and fittings — Preparation of test piece
assemblies between a polyethylene (PE) pipe and an
electrofusion fitting
1 Scope
This document specifies a method for the preparation of test pieces assembled from polyethylene (PE)
pipes or spigot-ended fittings and electrofusion fittings (e.g. socket fittings such as couplers, or saddles).
The assembly criteria specified include parameters such as ambient temperature, fusion conditions,
fitting and pipe dimensions, pipe configuration (coiled or straight pipe), taking into account the limiting
service conditions specified by the relevant product standards.
This document can apply to other shapes, e.g. re-rounded pipes, dependent on the manufacturer's
instructions.
NOTE For the purpose of this document, PE is understood to be PE, PE-RT or PE-X.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4427-2, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply — Part 2: Pipes
ISO 4427-3, Plastics piping systems — Polyethylene (PE) pipes and fittings for water supply — Part 3:
Fittings
ISO 4437-2, Plastics piping systems for the supply of gaseous fuels — Polyethylene (PE) — Part 2: Pipes
ISO 4437-3, Plastics piping systems for the supply of gaseous fuels — Polyethylene (PE) — Part 3: Fittings
ISO 12176-2, Plastics pipes and fittings — Equipment for fusion jointing polyethylene systems — Part 2:
Electrofusion
ISO 14531-1, Plastics pipes and fittings — Crosslinked polyethylene (PE-X) pipe systems for the conveyance
of gaseous fuels — Metric series — Specifications — Part 1: Pipes
ISO 15494, Plastics piping systems for industrial applications — Polybutene (PB), polyethylene (PE),
polyethylene of raised temperature resistance (PE-RT), crosslinked polyethylene (PE-X), polypropylene
(PP) — Metric series for specifications for components and the system
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http: //www .electropedia .org/
— ISO Online browsing platform: available at https: //www .iso .org/obp
3.1
reference time
t
R
theoretical fusion time indicated by the fitting manufacturer for the reference ambient temperature
3.2
fusion energy
electrical energy supplied during the fusion-jointing cycle as measured at the terminals of the fitting
at a given ambient temperature, T , and for electrical parameters whose values lie within the tolerance
a
ranges stated by the manufacturer
Note 1 to entry: The fitting manufacturer is generally required to state in the technical file any variations in
fusion energy input required as a function of the ambient temperature in the range T to T
min max
Note 2 to entry: Where applicable, energy measurement should exclude the effect of terminal contact resistance.
3.3
reference energy
...

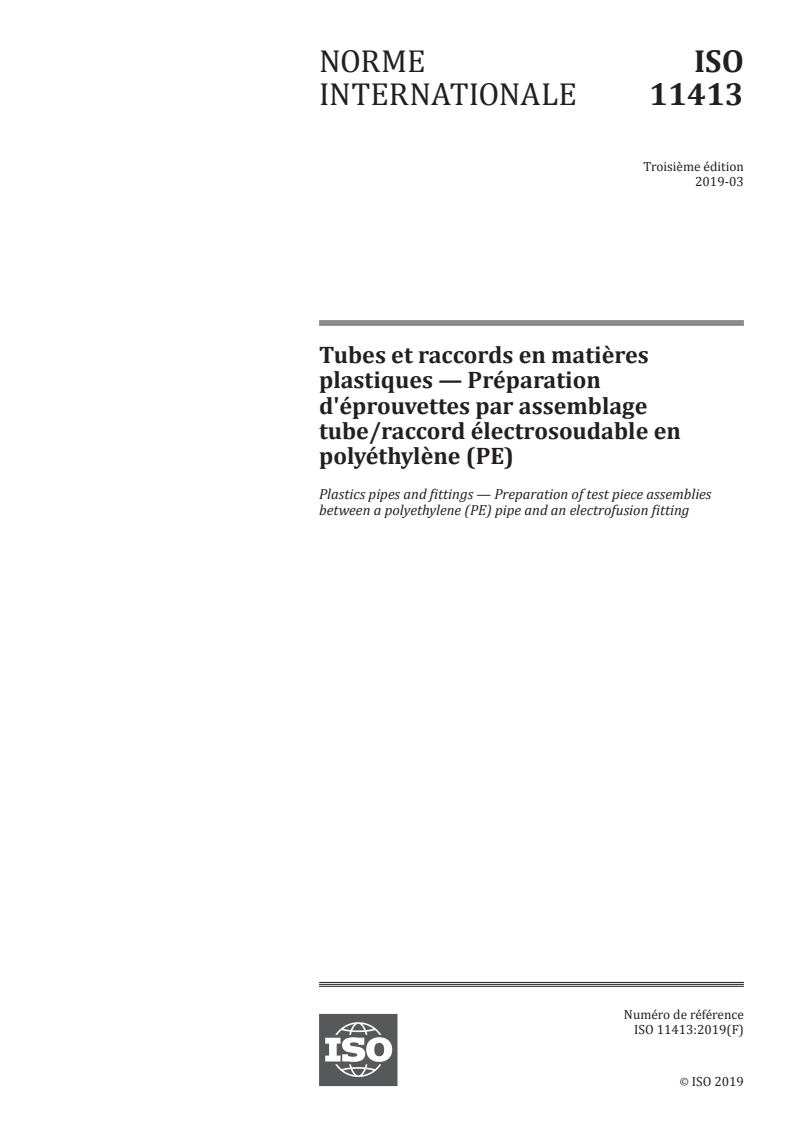

NORME ISO
INTERNATIONALE 11413
Troisième édition
2019-03
Tubes et raccords en matières
plastiques — Préparation
d'éprouvettes par assemblage
tube/raccord électrosoudable en
polyéthylène (PE)
Plastics pipes and fittings — Preparation of test piece assemblies
between a polyethylene (PE) pipe and an electrofusion fitting
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 3
4.1 Symboles généraux (voir la Figure A.1) . 3
4.2 Jeux . 3
4.2.1 Raccords à l’emboîture . 3
4.2.2 Selles . 4
4.3 Température ambiante . 4
5 Assemblage . 4
5.1 Généralités . 4
5.2 Mode opératoire . 4
Annexe A (normative) Symboles des dimensions d’une emboîture électrosoudable .6
Annexe B (normative) Représentation des courbes d’énergie de soudage en fonction de la
température ambiante . 7
Annexe C (normative) Conditions de préparation des tubes et des raccords .9
Annexe D (normative) Détermination des paramètres électriques de l’assemblage par
soudage en utilisant les tolérances d’énergie, de tension et d’intensité de l’ISO 12176-2 .10

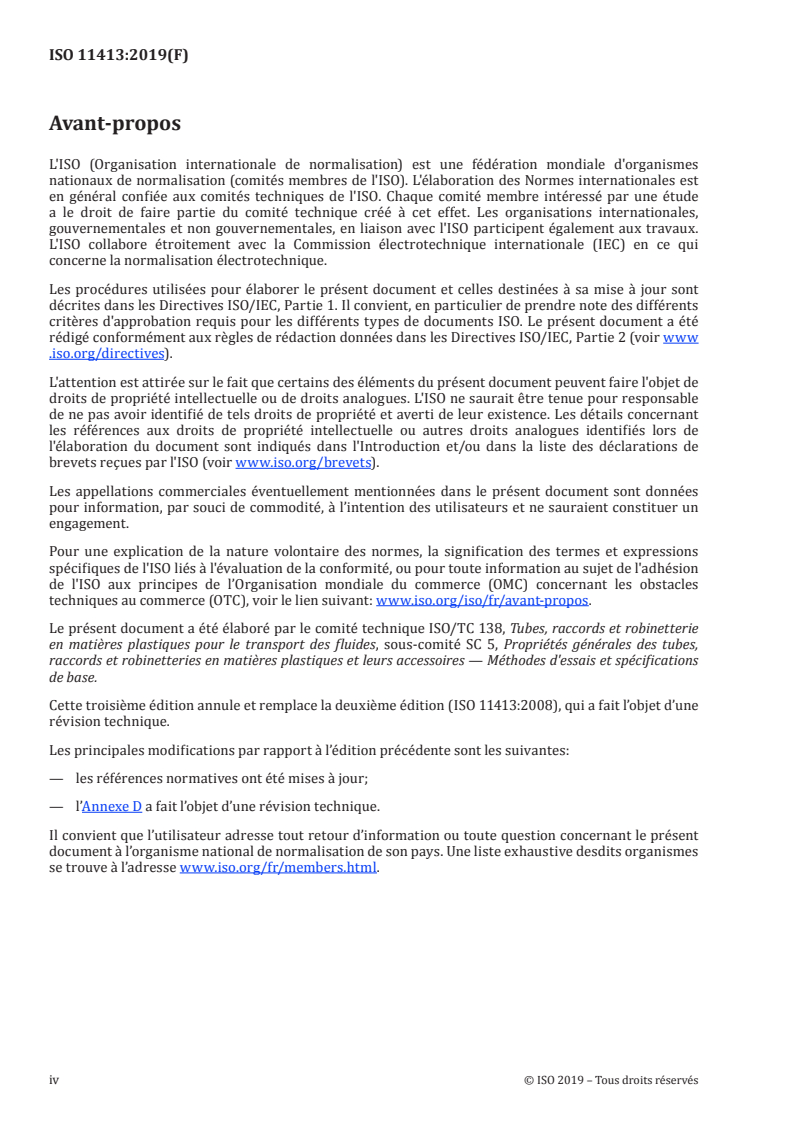

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, sous-comité SC 5, Propriétés générales des tubes,
raccords et robinetteries en matières plastiques et leurs accessoires — Méthodes d'essais et spécifications
de base.
Cette troisième édition annule et remplace la deuxième édition (ISO 11413:2008), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les références normatives ont été mises à jour;
— l’Annexe D a fait l’objet d’une révision technique.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 11413:2019(F)
Tubes et raccords en matières plastiques — Préparation
d'éprouvettes par assemblage tube/raccord
électrosoudable en polyéthylène (PE)
1 Domaine d'application
Le présent document spécifie une méthode de préparation d’éprouvettes par assemblage de tubes ou
de bouts mâles de raccords en polyéthylène (PE) avec des raccords électrosoudables (par exemple
raccords à emboîtures, tels que manchons ou selles).
Les critères d’assemblage spécifiés comportent des paramètres, tels que la température ambiante, les
conditions de soudage, les dimensions des tubes et raccords, la forme des tubes (en couronne ou droits)
en tenant compte des conditions limites de service spécifiées dans les normes de produits concernées.
Le présent document peut s’appliquer également à d’autres formes, par exemple des tubes réarrondis,
en tenant compte des instructions du fabricant.
NOTE Pour les besoins du présent document, PE s’entend comme étant du PE, PE-RT ou PE-X.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
compris les éventuels amendements).
ISO 4427-2, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) pour
l’alimentation en eau — Partie 2: Tubes
ISO 4427-3, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) pour
l’alimentation en eau — Partie 3: Raccords
ISO 4437-2, Systèmes de canalisations en matières plastiques pour la distribution de combustibles gazeux
— Polyéthylène·(PE) — Partie 2: Tuyaux
ISO 4437-3, Systèmes de canalisations en matières plastiques pour la distribution de combustibles
gazeux — Polyéthylène (PE) — Partie 3: Raccords
ISO 12176-2, Tubes et raccords en matières plastiques — Appareillage pour l'assemblage par soudage des
systèmes en polyéthylène — Partie 2: Électrosoudage
ISO 14531-1, Tubes et raccords en matières plastiques — Systèmes de tubes en polyéthylène réticulé (PE-X)
pour le transport de combustibles gazeux — Série métrique — Spécifications — Partie 1: Tubes
ISO 15494, Systèmes de canalisations en matières plastiques pour les applications industrielles —
Polybutène (PB), polyéthylène (PE), polyéthylène de meilleure résistance à la température (PE-RT),
polyéthylène réticulé (PE-X), polypropylène (PP) — Séries métriques pour les spécifications pour les
composants et le système
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http:/ /www.e lectropedia. org/
— ISO Online browsing platform: disponible à l'adresse https://www.iso. org/obp
3.1
temps de référence
t
R
temps de soudage théorique indiqué par le fabricant du raccord pour la température ambiante de
référence
3.2
énergie de soudage
énergie électrique fournie pendant le cycle d’assemblage par soudage et mesurée aux bornes du
raccord, à une température ambiante donnée, T , et pour les paramètres électriques dont les valeurs
a
sont comprises dans la plage de tolérances déclarée par le fabricant
Note 1 à l'article: Le fabricant de raccords est généralement tenu d’indiquer dans le dossier technique toute
variation de l’énergie de soudage requise en fonction de la température ambiante dans la plage comprise entre
T et T .
min max
Note 2 à l'article: S’il y a lieu, il convient que le mesurage de l’énergie exclue les effets de la résistance de contact
des bornes.
3.3
énergie de référence
énergie fournie à un raccord ayant une résistance électrique nominale et utilisant les paramètres de
soudage nominaux définis par le fabricant à la température ambiante de référence, T
R
3.4
énergie maximale
valeur maximale de l’énergie de soudage fournie pour réaliser l’assemblage à une température ambiante
donnée, T
a
3.5
énergie minimale
valeur minimale de l’énergie de soudage fournie pour réaliser l’assemblage à une température ambiante
donnée, T
a
3.6
énergie nominale
énergie nominale fournie pour réaliser l’assemblage à une température ambiante donnée, T
a
2 © ISO 2019 – Tous droits réservés

4 Symboles
4.1 Symboles généraux (voir la Figure A.1)
d diamètre extérieur du tube ou du bout mâle du raccord, qui est égal au diamètre exté-
e
rieur nominal
d diamètre extérieur moyen d’un tube ou du bout mâle d’un raccord, conformément à la
em
Norme internationale appropriée relative au produit considéré, calculé à partir de la
circonférence mesurée
d diamètre extérieur moyen d’un tube ou du bout mâle d’un raccord, prêt à être assemblé,
em,p
dont la couche extérieure a été retirée par grattage ou pelage, calculé à partir de la cir-
conférence mesurée dans le plan radial coïncidant avec le centre de la zone de soudage à
L + 0,5L de l’entrée de l’emboîture du raccord après l’assemblage
3 2
D diamètre intérieur moyen de la zone de soudage d’un raccord dans le plan radial à une
im
distance de L + 0,5L de l’entrée de l’emboîture du raccord
3 2
D valeur maximale théorique de D , déclarée par le fabricant du raccord
im,max im
D diamètre intérieur maximal de la zone de soudage du raccord
i,max
D diamètre intérieur minimal de la zone de soudage du raccord
i,min
e épaisseur nominale de la paroi du tube, en millimètres
n
e profondeur de grattage ou épaisseur de matière enlevée par pelage à la surface du tube
s
L longueur nominale de la zone de soudage, indiquée par le fabricant du raccord
L distance nominale entre le début de la zone de soudage et l’entrée de l’emboîture du raccord
4.2 Jeux
4.2.1 Raccords à l’emboîture
C jeu entre l’alésage du raccord et le diamètre extérieur du tube non gratté
C = D − d
1 im em
C jeu entre l’alésage du raccord et le diamètre extérieur du tube gratté
C = C + 2e
2 1 s
NOTE 1   C peut être obtenu par usinage du tube non gratté afin d’amener son dia-
mètre extérieur moyen d à la valeur d calculée à l’aide de la formule (voir aussi la
em em,p
NOTE en 5.1):
d = D − C
em,p im 2
C jeu théorique maximal entre l’alésage du raccord et le diamètre extérieur du tube non
gratté
C = D − d
3 im,max e
C jeu théorique maximal entre l’alésage du raccord et le diamètre extérieur du tube gratté
C = C + 2e
4 3 s
NOTE 2   C peut être obtenu par usinage du t
...

NORME ISO
INTERNATIONALE 11413
Troisième édition
2019-03
Tubes et raccords en matières
plastiques — Préparation
d'éprouvettes par assemblage
tube/raccord électrosoudable en
polyéthylène (PE)
Plastics pipes and fittings — Preparation of test piece assemblies
between a polyethylene (PE) pipe and an electrofusion fitting
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 3
4.1 Symboles généraux (voir la Figure A.1) . 3
4.2 Jeux . 3
4.2.1 Raccords à l’emboîture . 3
4.2.2 Selles . 4
4.3 Température ambiante . 4
5 Assemblage . 4
5.1 Généralités . 4
5.2 Mode opératoire . 4
Annexe A (normative) Symboles des dimensions d’une emboîture électrosoudable .6
Annexe B (normative) Représentation des courbes d’énergie de soudage en fonction de la
température ambiante . 7
Annexe C (normative) Conditions de préparation des tubes et des raccords .9
Annexe D (normative) Détermination des paramètres électriques de l’assemblage par
soudage en utilisant les tolérances d’énergie, de tension et d’intensité de l’ISO 12176-2 .10
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 138, Tubes, raccords et robinetterie
en matières plastiques pour le transport des fluides, sous-comité SC 5, Propriétés générales des tubes,
raccords et robinetteries en matières plastiques et leurs accessoires — Méthodes d'essais et spécifications
de base.
Cette troisième édition annule et remplace la deuxième édition (ISO 11413:2008), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— les références normatives ont été mises à jour;
— l’Annexe D a fait l’objet d’une révision technique.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

NORME INTERNATIONALE ISO 11413:2019(F)
Tubes et raccords en matières plastiques — Préparation
d'éprouvettes par assemblage tube/raccord
électrosoudable en polyéthylène (PE)
1 Domaine d'application
Le présent document spécifie une méthode de préparation d’éprouvettes par assemblage de tubes ou
de bouts mâles de raccords en polyéthylène (PE) avec des raccords électrosoudables (par exemple
raccords à emboîtures, tels que manchons ou selles).
Les critères d’assemblage spécifiés comportent des paramètres, tels que la température ambiante, les
conditions de soudage, les dimensions des tubes et raccords, la forme des tubes (en couronne ou droits)
en tenant compte des conditions limites de service spécifiées dans les normes de produits concernées.
Le présent document peut s’appliquer également à d’autres formes, par exemple des tubes réarrondis,
en tenant compte des instructions du fabricant.
NOTE Pour les besoins du présent document, PE s’entend comme étant du PE, PE-RT ou PE-X.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s'applique (y
compris les éventuels amendements).
ISO 4427-2, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) pour
l’alimentation en eau — Partie 2: Tubes
ISO 4427-3, Systèmes de canalisations en plastique — Tubes et raccords en polyéthylène (PE) pour
l’alimentation en eau — Partie 3: Raccords
ISO 4437-2, Systèmes de canalisations en matières plastiques pour la distribution de combustibles gazeux
— Polyéthylène·(PE) — Partie 2: Tuyaux
ISO 4437-3, Systèmes de canalisations en matières plastiques pour la distribution de combustibles
gazeux — Polyéthylène (PE) — Partie 3: Raccords
ISO 12176-2, Tubes et raccords en matières plastiques — Appareillage pour l'assemblage par soudage des
systèmes en polyéthylène — Partie 2: Électrosoudage
ISO 14531-1, Tubes et raccords en matières plastiques — Systèmes de tubes en polyéthylène réticulé (PE-X)
pour le transport de combustibles gazeux — Série métrique — Spécifications — Partie 1: Tubes
ISO 15494, Systèmes de canalisations en matières plastiques pour les applications industrielles —
Polybutène (PB), polyéthylène (PE), polyéthylène de meilleure résistance à la température (PE-RT),
polyéthylène réticulé (PE-X), polypropylène (PP) — Séries métriques pour les spécifications pour les
composants et le système
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l'adresse http:/ /www.e lectropedia. org/
— ISO Online browsing platform: disponible à l'adresse https://www.iso. org/obp
3.1
temps de référence
t
R
temps de soudage théorique indiqué par le fabricant du raccord pour la température ambiante de
référence
3.2
énergie de soudage
énergie électrique fournie pendant le cycle d’assemblage par soudage et mesurée aux bornes du
raccord, à une température ambiante donnée, T , et pour les paramètres électriques dont les valeurs
a
sont comprises dans la plage de tolérances déclarée par le fabricant
Note 1 à l'article: Le fabricant de raccords est généralement tenu d’indiquer dans le dossier technique toute
variation de l’énergie de soudage requise en fonction de la température ambiante dans la plage comprise entre
T et T .
min max
Note 2 à l'article: S’il y a lieu, il convient que le mesurage de l’énergie exclue les effets de la résistance de contact
des bornes.
3.3
énergie de référence
énergie fournie à un raccord ayant une résistance électrique nominale et utilisant les paramètres de
soudage nominaux définis par le fabricant à la température ambiante de référence, T
R
3.4
énergie maximale
valeur maximale de l’énergie de soudage fournie pour réaliser l’assemblage à une température ambiante
donnée, T
a
3.5
énergie minimale
valeur minimale de l’énergie de soudage fournie pour réaliser l’assemblage à une température ambiante
donnée, T
a
3.6
énergie nominale
énergie nominale fournie pour réaliser l’assemblage à une température ambiante donnée, T
a
2 © ISO 2019 – Tous droits réservés

4 Symboles
4.1 Symboles généraux (voir la Figure A.1)
d diamètre extérieur du tube ou du bout mâle du raccord, qui est égal au diamètre exté-
e
rieur nominal
d diamètre extérieur moyen d’un tube ou du bout mâle d’un raccord, conformément à la
em
Norme internationale appropriée relative au produit considéré, calculé à partir de la
circonférence mesurée
d diamètre extérieur moyen d’un tube ou du bout mâle d’un raccord, prêt à être assemblé,
em,p
dont la couche extérieure a été retirée par grattage ou pelage, calculé à partir de la cir-
conférence mesurée dans le plan radial coïncidant avec le centre de la zone de soudage à
L + 0,5L de l’entrée de l’emboîture du raccord après l’assemblage
3 2
D diamètre intérieur moyen de la zone de soudage d’un raccord dans le plan radial à une
im
distance de L + 0,5L de l’entrée de l’emboîture du raccord
3 2
D valeur maximale théorique de D , déclarée par le fabricant du raccord
im,max im
D diamètre intérieur maximal de la zone de soudage du raccord
i,max
D diamètre intérieur minimal de la zone de soudage du raccord
i,min
e épaisseur nominale de la paroi du tube, en millimètres
n
e profondeur de grattage ou épaisseur de matière enlevée par pelage à la surface du tube
s
L longueur nominale de la zone de soudage, indiquée par le fabricant du raccord
L distance nominale entre le début de la zone de soudage et l’entrée de l’emboîture du raccord
4.2 Jeux
4.2.1 Raccords à l’emboîture
C jeu entre l’alésage du raccord et le diamètre extérieur du tube non gratté
C = D − d
1 im em
C jeu entre l’alésage du raccord et le diamètre extérieur du tube gratté
C = C + 2e
2 1 s
NOTE 1   C peut être obtenu par usinage du tube non gratté afin d’amener son dia-
mètre extérieur moyen d à la valeur d calculée à l’aide de la formule (voir aussi la
em em,p
NOTE en 5.1):
d = D − C
em,p im 2
C jeu théorique maximal entre l’alésage du raccord et le diamètre extérieur du tube non
gratté
C = D − d
3 im,max e
C jeu théorique maximal entre l’alésage du raccord et le diamètre extérieur du tube gratté
C = C + 2e
4 3 s
NOTE 2   C peut être obtenu par usinage du t
...
