INTERNATIONAL STANDARD ISO 34-1:2015(E)
Rubber, vulcanized or thermoplastic — Determination of
tear strength —
Part 1:
Trouser, angle and crescent test pieces
WARNING 1 — Persons using this part of ISO 34 should be familiar with normal laboratory practice.
This part of ISO 34 does not purport to address all of the safety problems, if any, associated with
its use. It is the responsibility of the user to establish appropriate safety and health practices and
to ensure compliance with any national regulatory conditions.
WARNING 2 — Certain procedures specified in this part of ISO 34 might involve the use or generation
of substances, or the generation of waste, that could constitute a local environmental hazard.
Reference should be made to appropriate documentation on safe handling and disposal after use.
1 Scope
This part of ISO 34 specifies three test methods for the determination of the tear strength of vulcanized
or thermoplastic rubber, namely the following:
— method A, using a trouser test piece;
— method B, using an angle test piece, with or without a nick of specified depth;
— method C, using a crescent test piece with a nick.
The value of tear strength obtained depends on the shape of the test piece, speed of stretching, and
temperature of test. It can also be susceptible to grain effects in rubber.
Method A: Using a trouser test piece
Method A, using the trouser test piece, is preferred because it is not sensitive to the length of the cut,
unlike the other two test pieces in which the nick has to be very closely controlled. In addition, the
results obtained are more easily related to the fundamental tear properties of the material and are less
sensitive to modulus effects (provided that the leg extension is negligible) and the rate of propagation of
the tear is directly related to the rate of grip separation. With some rubbers, the propagation of tear is
[3]
not smooth (knotty tear), and analysis of results can be difficult.
Method B, procedure (a): Using an angle test piece without nick
This test is a combination of tear initiation and propagation. Stress is built up at the point of the angle
until it is sufficient to initiate a tear and then further stresses propagate this tear. However, it is only
possible to measure the overall force required to rupture the test piece, and, therefore, the force cannot
[4]
be resolved in two components producing initiation and propagation.
Method B, procedure (b): Using an angle test piece with nick
This test measures the force required to propagate a nick already produced in the test piece. The rate of
[5]
propagation is not directly related to the jaw speed.
Method C: Using a crescent test piece
© ISO 2015 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 34-1:2015(E)

This test also measures the force required to propagate a nick already produced in the test piece, and
the rate of propagation is not related to the jaw speed.
NOTE A separate method for the determination of the tear strength of small test pieces of rubber (Delft test
[1]
pieces) is specified in ISO 34-2.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5893, Rubber and plastics test equipment — Tensile, flexural and compression types (constant rate of
traverse) — Specification
ISO 6133, Rubber and plastics — Analysis of multi-peak traces obtained in determinations of tear strength
and adhesion strength
ISO 18899:2013, Rubber — Guide to the calibration of test equipment
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
trouser tear strength
median force required to propagate a cut in a specified trouser-shaped test piece by tearing, divided by
the thickness of the test piece, the force acting in a direction substantially in the plane of the cut
Note 1 to entry: The median force is calculated in accordance with ISO 6133.
3.2
unnicked angle tear strength
maximum force required to rupture a specified angle-shaped test piece, divided by the thickness of the
test piece, the force acting in a direction substantially along the length of the test piece
3.3
nicked angle tear strength
crescent tear strength
maximum force required to cause a nick cut in a specified angle- or crescent-shaped test piece to
extend by tearing of the rubber, divided by the thickness of the test piece, the force acting in a direction
substantially normal to the plane of the nick
4 Principle
The test consists in measuring the force required to tear a specified test piece, in continuation of the cut
or nick already produced in the test piece or, in the case of method B, procedure (a), completely across
the width of the test piece.
The tearing force is applied by means of a tensile testing machine, operated without interruption at
a constant rate of traverse until the test piece breaks. Dependent upon the method employed, the
maximum or median force achieved is used to calculate the tear strength.
No correlation between data obtained by the alternative test pieces is implied.
2 © ISO 2015 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 34-1:2015(E)

5 Apparatus
5.1 Dies
5.1.1 The die used for cutting trouser test pieces shall have the dimensions shown in Figure 1.
5.1.2 The die used for cutting angle test pieces shall have the dimensions shown in Figure 2.
5.1.3 The die used for cutting crescent test pieces shall have the dimensions shown in Figure 3.
5.1.4 The cutting edges of the dies shall be kept sharp and free from ragged edges. Care shall be taken
that the cutting edges are perpendicular to the other surfaces of the die and have a minimum of concavity.
5.2 Nick cutter
A sharp razor blade or a sharp knife free from ragged edges shall be used for producing a cut or a nick
in the test piece.
The apparatus for introducing the nick required for the nicked angle or crescent test piece shall be as follows.
Means shall be provided for clamping the test piece firmly, especially in the region where the nick is
to be introduced. The cutting tool, consisting of a razor blade or similar blade, shall be clamped in a
plane perpendicular to the major axis of the test piece, and positioned so as to introduce the nick in the
appropriate place. The blade clamping device shall permit no lateral movement and shall be fitted in
guides to enable the blade to be moved across the test piece with its edge remaining perpendicular to
the plane of the test piece. Alternatively, the blade shall be fixed and the test piece arranged to move in an
analogous manner. Means shall be provided for fine adjustment of the depth of the nick. The adjustment
of the position of the blade holder or clamped test piece shall be determined for each blade by cutting
one or two preliminary nicks and measuring these with the aid of a microscope. The blade shall be
wetted with water or soap solution prior to nicking.
[6]
NOTE A suitable apparatus for nicking tear test pieces has been described in detail in the literature.
To check that the depth of the nick is within the specified limits (see 7.4), any suitable means may be
used, e.g. an optical projection apparatus. A convenient arrangement is a microscope giving at least 10×
magnification fitted with a travelling stage suitably illuminated. The eyepiece is fitted with a graticule
or crosswire by which to record the travel of the stage and test piece through a distance equal to the
depth of the nick. The travel of the stage is calibrated with a stage micrometer.
Alternatively, a travelling microscope may be used.
The apparatus shall have an accuracy of measurement of 0,05 mm.
5.3 Testing machine
The machine shall conform to the requirements of ISO 5893, to an accuracy corresponding to class 1.
It shall be capable of registering the applied forces within 1 % during the test while maintaining the
specified constant rate of separation of the jaws of 100 mm/min ± 10 mm/min for the trouser test piece
and 500 mm/min ± 50 mm/min for the angle and crescent test pieces. A low-inertia machine having
autographic force-recording facilities is essential when using the trouser test piece.
5.4 Grips
The machine shall be provided with a type of grip which tightens automatically as the tension increases
and exerts a uniform pressure across the widened end of the test piece. Each grip shall incorporate a
means for positioning so that the test pieces are inserted symmetrically and in axial alignment with
the direction of the pull. The depth of insertion shall be such that the test piece is adequately gripped,
© ISO 2015 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 34-1:2015(E)

within the parallel-sides portion, when testing angle and crescent test pieces. Trouser test pieces shall
be inserted in the grips in accordance with Figure 4.
Dimensions in millimetres
Key
1 location of cut
Figure 1 — Trouser test piece di
...

NORME ISO
INTERNATIONALE 34-1
Quatrième édition
2015-06-01
Caoutchouc vulcanisé ou
thermoplastique — Détermination de
la résistance au déchirement —
Partie 1:
Éprouvettes pantalon, angulaire et
croissant
Rubber, vulcanized or thermoplastic — Determination of tear
strength —
Part 1: Trouser, angle and crescent test pieces
Numéro de référence
ISO 34-1:2015(F)
©
ISO 2015

---------------------- Page: 1 ----------------------
ISO 34-1:2015(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

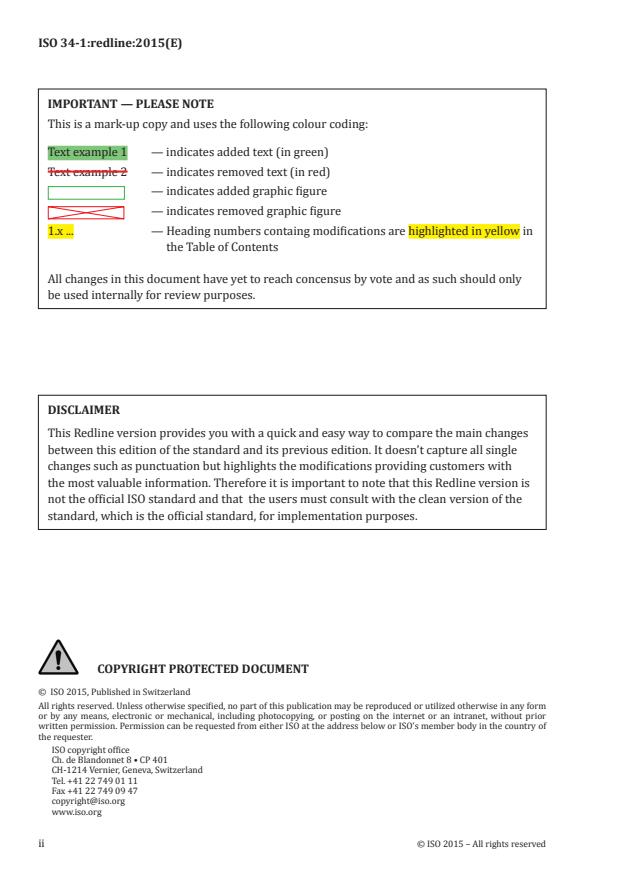

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2015 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 34-1:2015(F)

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Principe . 2
5 Appareillage . 3
5.1 Emporte-pièce . 3
5.2 Outil de coupe pour entaille . 3
5.3 Machine d’essai . 3
5.4 Fixations . 4
6 Étalonnage . 6
7 Éprouvettes . 6
8 Nombre d’essais . 7
9 Température d’essai . 7
10 Mode opératoire. 7
11 Expression des résultats. 8
12 Rapport d’essai . 8
Annexe A (informative) Résultats de fidélité issus d’un programme d’essais interlaboratoires .10
Annexe B (normative) Programme d’étalonnage .14
Bibliographie .16
© ISO 2015 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 34-1:2015(F)

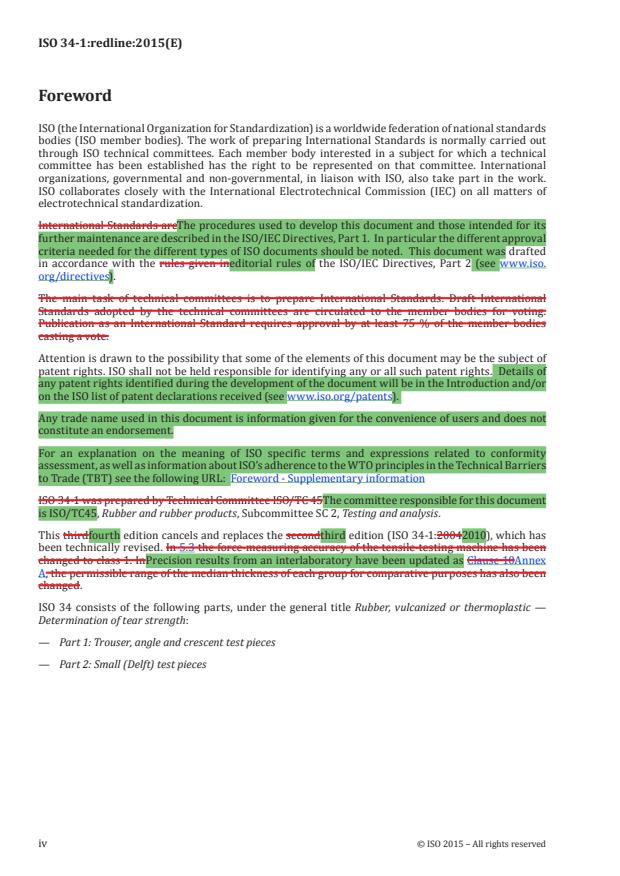

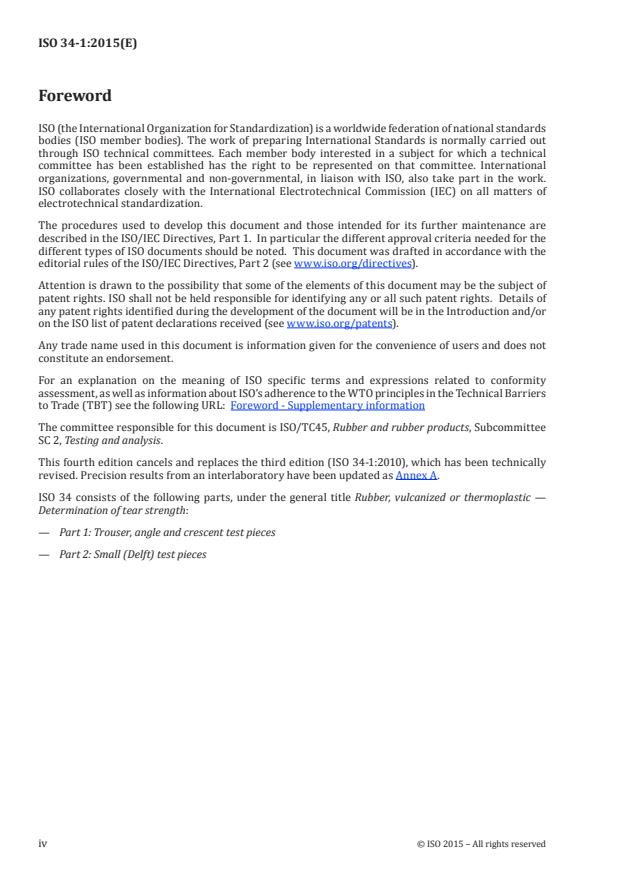

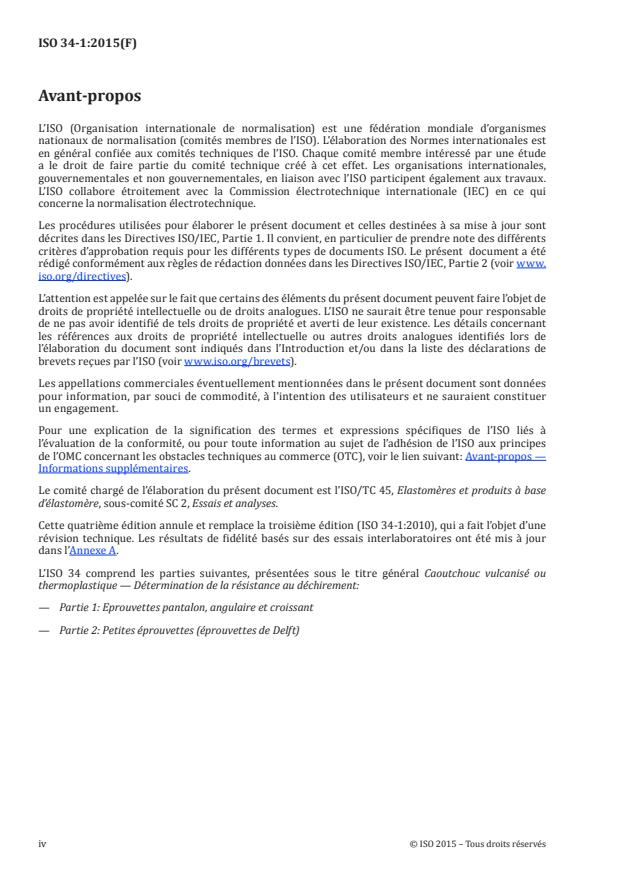

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à
l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes
de l’OMC concernant les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos —
Informations supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 45, Elastomères et produits à base
d’élastomère, sous-comité SC 2, Essais et analyses.
Cette quatrième édition annule et remplace la troisième édition (ISO 34-1:2010), qui a fait l’objet d’une
révision technique. Les résultats de fidélité basés sur des essais interlaboratoires ont été mis à jour
dans l’Annexe A.
L’ISO 34 comprend les parties suivantes, présentées sous le titre général Caoutchouc vulcanisé ou
thermoplastique — Détermination de la résistance au déchirement:
— Partie 1: Eprouvettes pantalon, angulaire et croissant
— Partie 2: Petites éprouvettes (éprouvettes de Delft)
iv © ISO 2015 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 34-1:2015(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de la résistance au déchirement —
Partie 1:
Éprouvettes pantalon, angulaire et croissant
AVERTISSEMENT 1 — Il convient que l’utilisateur de la présente partie de l’ISO 34 connaisse
bien les pratiques courantes de laboratoire. La présente partie de l’ISO 34 n’a pas pour but de
traiter tous les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe
à l’utilisateur d’établir des pratiques appropriées en matière d’hygiène et de sécurité, et de
s’assurer de la conformité à la réglementation nationale en vigueur.
AVERTISSEMENT 2 — Certains modes opératoires spécifiés dans la présente partie de l’ISO 34
peuvent impliquer l’utilisation ou la génération de substances ou de déchets pouvant représenter
un danger environnemental local. Il convient de se référer à la documentation appropriée
concernant la manipulation et l’élimination après usage en toute sécurité.
1 Domaine d’application
La présente partie de l’ISO 34 spécifie trois méthodes pour la détermination de la résistance au
déchirement du caoutchouc vulcanisé ou thermoplastique, à savoir:
— méthode A, utilisant une éprouvette pantalon;
— méthode B, utilisant une éprouvette angulaire, avec ou sans entaille de profondeur spécifiée;
— méthode C, utilisant une éprouvette croissant entaillée.
La valeur de la résistance au déchirement obtenue dépend de la forme de l’éprouvette, de la vitesse
d’étirement et de la température d’essai. Elle peut aussi être sensible au sens du grain du caoutchouc.
Méthode A: Utilisant une éprouvette pantalon
La méthode A, qui utilise l’éprouvette pantalon, est utilisée de préférence car elle n’est pas sensible à la
longueur de l’entaille, à la différence des deux autres éprouvettes dans lesquelles l’entaille doit être très
étroitement contrôlée. En outre, les résultats obtenus sont plus facilement reliés aux caractéristiques de
déchirement fondamentales du matériau et sont moins sensibles aux effets du module (à condition que
la déformation des jambes soit négligeable), et la vitesse de propagation de la déchirure est directement
liée à la vitesse de séparation des mâchoires. Avec certains caoutchoucs, la propagation du déchirement
n’est pas régulière (plan de propagation de la fissure non constant) et l’analyse des résultats peut être
[3]
difficile.
Méthode B, mode opératoire (a): Utilisant une éprouvette angulaire sans entaille
Cet essai est une combinaison d’initiation et de propagation de la déchirure. La contrainte localisée à la
base de l’angle augmente jusqu’à ce qu’elle soit suffisante pour amorcer une déchirure qui se propage
sous l’effet de sollicitations ultérieures. Cependant, comme il est seulement possible de mesurer la force
globale nécessaire pour rompre l’éprouvette, la force ne peut pas être décomposée en deux composantes
[4]
dont l’une produit l’initiation et l’autre la propagation.
Méthode B, mode opératoire (b): Utilisant une éprouvette angulaire entaillée
Cet essai mesure la force nécessaire pour propager une entaille déjà pratiquée dans l’éprouvette. La
[5]
vitesse de propagation n’est pas directement liée à la vitesse de séparation des mâchoires .
© ISO 2015 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 34-1:2015(F)

Méthode C: Utilisant une éprouvette croissant
Cet essai mesure également la force nécessaire pour propager une entaille déjà pratiquée dans
l’éprouvette et la vitesse de propagation n’est pas liée à la vitesse de séparation des mâchoires.
NOTE Une méthode spécifique de détermination de la résistance au déchirement des petites éprouvettes de
[1]
caoutchouc (éprouvettes de Delft) est spécifiée dans l’ISO 34-2.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de façon normative dans le présent document
et sont indispensables à son application. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 5893, Appareils d’essai du caoutchouc et des plastiques — Types pour traction, flexion et compression
(vitesse de translation constante) — Spécifications
ISO 6133, Caoutchouc et plastiques — Analyse des tracés multi-pics obtenus lors des déterminations de la
résistance au déchirement et de la force d’adhérence
ISO 18899:2013, Caoutchouc — Guide pour l’étalonnage du matériel d’essai
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
résistance au déchirement de l’éprouvette pantalon
force médiane nécessaire pour propager par déchirement une entaille dans une éprouvette spécifiée
en forme de pantalon, divisée par l’épaisseur de l’éprouvette, la force agissant dans une direction située
sensiblement dans le plan de l’entaille
Note 1 à l’article: La force médiane est calculée conformément à l’ISO 6133.
3.2
résistance au déchirement de l’éprouvette angulaire sans entaille
force maximale nécessaire pour rompre une éprouvette spécifiée de forme angulaire, divisée par
l’épaisseur de l’éprouvette, la force agissant sensiblement dans le sens de la longueur de l’éprouvette
3.3
résistance au déchirement de l’éprouvette angulaire avec entaille
résistance au déchirement de l’éprouvette croissant
force maximale nécessaire pour provoquer l’extension, par déchirement du caoutchouc, d’une entaille
pratiquée dans une éprouvette spécifiée, angulaire ou croissant, divisée par l’épaisseur de l’éprouvette,
la force agissant dans une direction sensiblement normale au plan de l’entaille
4 Principe
L’essai consiste à mesurer la force nécessaire pour déchirer une éprouvette spécifiée, dans le
prolongement de l’entaille déjà pratiquée ou, dans le cas de la méthode B, mode opératoire (a), sur toute
la largeur de l’éprouvette.
La force de déchirement est appliquée au moyen d’une machine d’essai de traction, utilisée sans
interruption à une vitesse de déplacement constante, jusqu’à rupture de l’éprouvette. Selon la méthode
employée, la force maximale ou médiane atteinte est utilisée pour calculer la résistance au déchirement.
2 © ISO 2015 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 34-1:2015(F)

Aucune corrélation entre les données obtenues avec les différentes éprouvettes ne peut être établie.
5 Appareillage
5.1 Emporte-pièce
5.1.1 L’emporte-pièce utilisé pour découper les éprouvettes pantalon doit avoir les dimensions
indiquées à la Figure 1.
5.1.2 L’emporte-pièce utilisé pour découper les éprouvettes angulaires doit avoir les dimensions
indiquées à la Figure 2.
5.1.3 L’emporte-pièce utilisé pour découper les éprouvettes croissant doit avoir les dimensions
indiquées à la Figure 3.
5.1.4 Le tranchant des emporte-pièce doit être maintenu net et sans le moindre endommagement. Des
précautions doivent être prises pour que les bords coupants soient perpendiculaires aux autres faces de
l’éprouvette et aient un minimum de concavité.
5.2 Outil de coupe pour entaille
Pour pratiquer une entaille dans l’éprouvette, une lame de rasoir tranchante ou un couteau tranchant
sans endommagement doit être utilisé.
Le dispositif pour pratiquer l’entaille voulue dans l’éprouvette angulaire ou l’éprouvette croissant
entaillée doit être comme suit.
Un dispositif doit être prévu pour fixer solidement l’éprouvette en la serrant, en particulier dans la
région où va être pratiquée l’entaille. L’outil de coupe, constitué par une lame de rasoir ou une lame
similaire, doit être fixé par serrage dans un plan perpendiculaire au grand axe de l’éprouvette et
placé de manière à réaliser l’entaille à l’endroit approprié. Le dispositif de fixation par serrage de la
lame ne doit permettre aucun déplacement latéral et doit être monté dans des guides permettant à la
lame de se déplacer dans l’éprouvette, son bord demeurant perpendiculaire au plan de cette dernière.
En option, la lame doit être fixe et l’éprouvette disposée pour se déplacer de manière analogue. Des
moyens permettant d’ajuster avec précision la profondeur de l’entaille doivent être prévus. Le réglage
à effectuer pour positionner le support de lame ou l’éprouvette fixée par serrage doit être déterminé
pour chaque lame en pratiquant une ou deux entailles préliminaires et en mesurant celles-ci à l’aide
d’un microscope. La lame doit être humidifiée avec de l’eau ou une solution de savon avant entaillage.
NOTE Un dispositif approprié à l’entaillage des éprouvettes de déchirement est décrit en détail dans la
[6]
littérature.
Pour vérifier que la profondeur de l’entaille est comprise dans les limites spécifiées (voir 7.4), tout
moyen approprié peut être utilisé, par exemple un projecteur de profil. Un microscope donnant un
grossissement d’au moins × 10, muni d’une platine mobile convenablement éclairée constitue un
dispositif pratique. L’oculaire est muni d’un réticule permettant de noter le déplacement de la platine
et de l’éprouvette sur une distance égale à la profondeur de l’entaille. Le déplacement de la platine est
déterminé avec un micromètre.
En alternative, un microscope à déplacement peut également être utilisé.
Le dispositif doit avoir une exactitude de mesure d’au moins 0,05 mm.
5.3 Machine d’essai
La machine doit être conforme aux exigences de l’ISO 5893, avec une justesse correspondant à la classe 1.
© ISO 2015 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 34-1:2015(F)

Elle doit être capable d’enregistrer les forces appliquées pendant l’essai avec une précision de 1 %, tout en
maintenant constante la vitesse de séparation des mâchoires spécifiée, soit 100 mm/min ± 10 mm/min
pour l’éprouvette pantalon et 500 mm/min ± 50 mm/min pour les éprouvettes angulaire et croissant.
Une machine de faible inertie avec enregistrement de la force en cours d’essai est essentielle lorsque
l’éprouvette pantalon est utilisée.
5.4 Fixations
La machine doit être munie de fixations qui serrent automatiquement au fur et à mesure que la force
augmente et exercent une pression uniforme sur les extrémités élargies de l’éprouvette. Chaque fixation
doit comporter un moyen de positionnement, tel que les éprouvettes soient insérées symétriquement et
alignées dans l’axe de la direct
...
