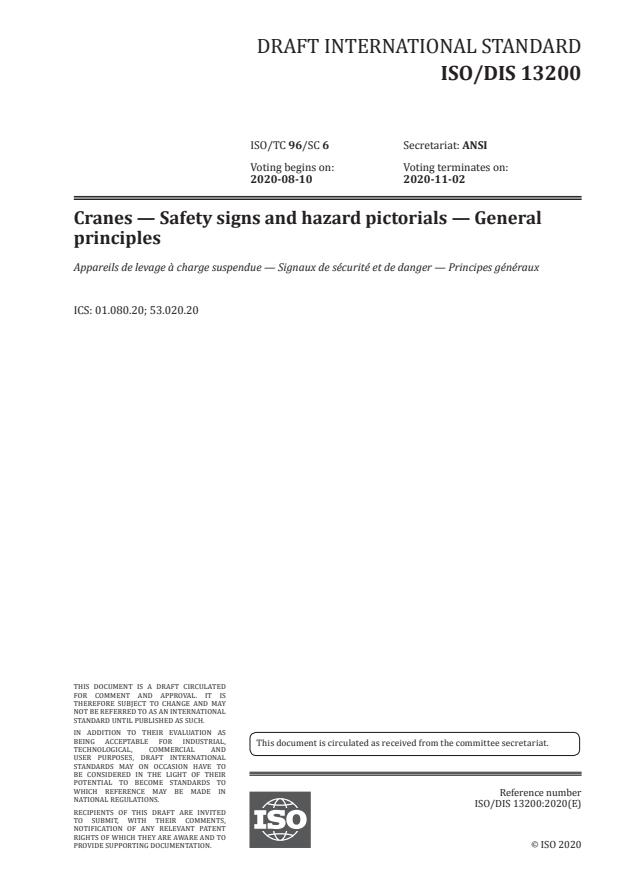

DRAFT INTERNATIONAL STANDARD
ISO/DIS 13200
ISO/TC 96/SC 6 Secretariat: ANSI
Voting begins on: Voting terminates on:
2020-08-10 2020-11-02
Cranes — Safety signs and hazard pictorials — General
principles

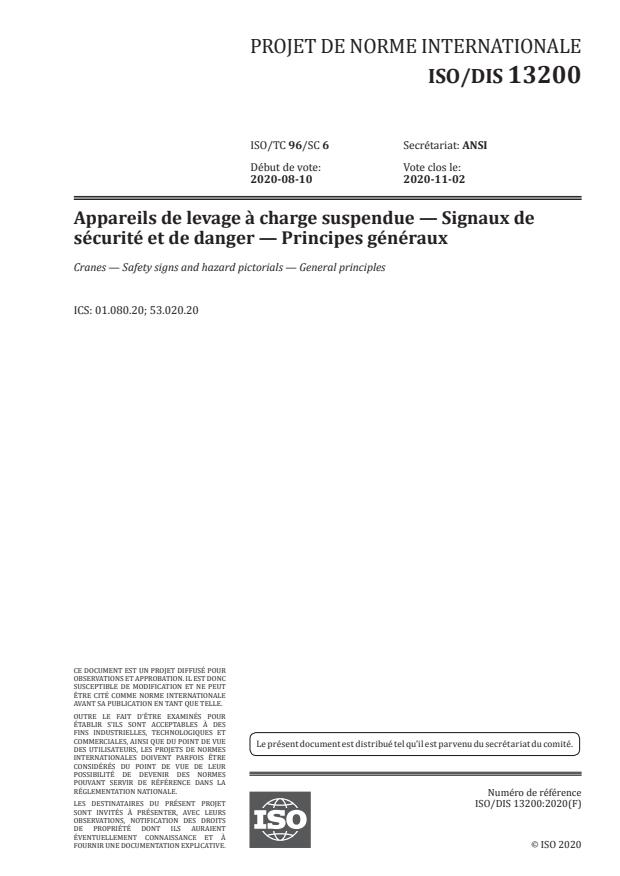

Appareils de levage à charge suspendue — Signaux de sécurité et de danger — Principes généraux
ICS: 01.080.20; 53.020.20THIS DOCUMENT IS A DRAFT CIRCULATED
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
BEING ACCEPTABLE FOR INDUSTRIAL,
This document is circulated as received from the committee secretariat.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 13200:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020
---------------------- Page: 1 ----------------------
ISO 13200:2018(E)
ISO/DIS 13200:2020(E)
Contents Page
1 Scope .................................................................................................................................................................... 1
2 Normative references .................................................................................................................................... 1
3 Objectives of safety signs .............................................................................................................................. 1
4 Formats for safety signs ................................................................................................................................ 2
5 Signal panel ........................................................................................................................................................ 5
6 Pictorial panels ................................................................................................................................................. 6
7 Message panel ................................................................................................................................................... 8
8 Languages, translations, and multi-language safety signs................................................................ 8
9 Colours of safety signs ................................................................................................................................. 10
10 Dimensions ..................................................................................................................................................... 12
11 Hazard description pictorials .................................................................................................................. 14
12 Hazard avoidance pictorials ..................................................................................................................... 14
13 Examples of safety signs ............................................................................................................................. 14
14 Principles and guidelines for graphical desgin of hazard pictorials ......................................... 15
(informative) Hazard description pictorials .................................................................................. 16
(informative) Hazard avoidance pictorials ..................................................................................... 26
(informative) Examples of safety signs without text ................................................................... 35
(informative) Principles and guidelines for graphical design of hazard pictorials ......... 41
COPYRIGHT PROTECTED DOCUMENT© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
© ISO 2018 – All rights reserved
iii
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)

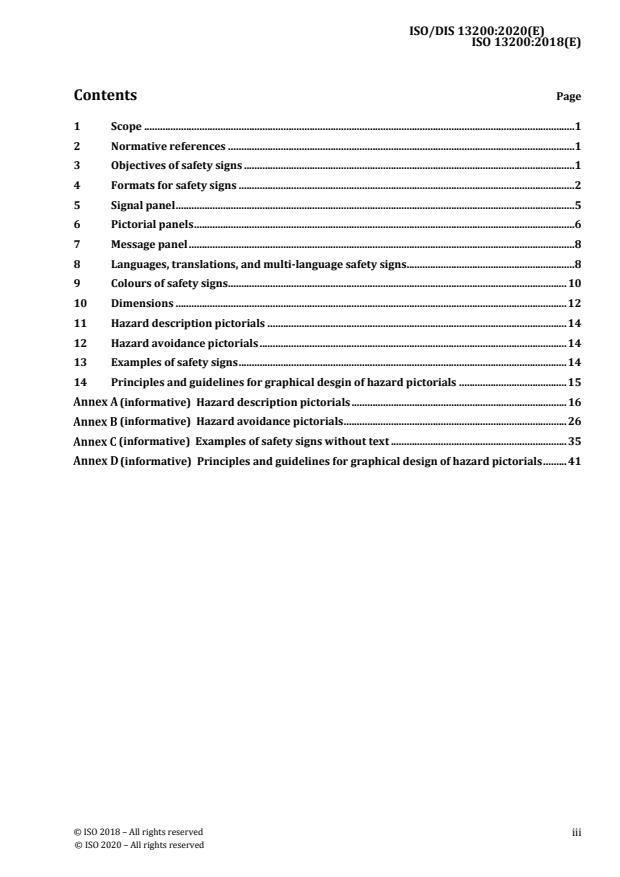

Contents Page
1 Scope .................................................................................................................................................................... 1
2 Normative references .................................................................................................................................... 1
3 Objectives of safety signs .............................................................................................................................. 1
4 Formats for safety signs ................................................................................................................................ 2
5 Signal panel ........................................................................................................................................................ 5
6 Pictorial panels ................................................................................................................................................. 6
7 Message panel ................................................................................................................................................... 8
8 Languages, translations, and multi-language safety signs................................................................ 8
9 Colours of safety signs ................................................................................................................................. 10
10 Dimensions ..................................................................................................................................................... 12
11 Hazard description pictorials .................................................................................................................. 14
12 Hazard avoidance pictorials ..................................................................................................................... 14
13 Examples of safety signs ............................................................................................................................. 14
14 Principles and guidelines for graphical desgin of hazard pictorials ......................................... 15
(informative) Hazard description pictorials .................................................................................. 16
(informative) Hazard avoidance pictorials ..................................................................................... 26
(informative) Examples of safety signs without text ................................................................... 35
(informative) Principles and guidelines for graphical design of hazard pictorials ......... 41
© ISO 2018 – All rights reservediii
© ISO 2020 – All rights reserved
---------------------- Page: 3 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any
patent rights identified during the development of the document will be in the Introduction and/or on
the ISO list of patent declarations received (see www.iso.org/patents).Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the World
Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following URL:
www.iso.org/iso/foreword.html.This document was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 6, Mobile
cranes.Annexes A to E of this International Standard are for information only.
This second edition cancels and replaces the first edition (ISO 13200:1995), which has been technically
revised.The main changes compared to the previous edition are as follows:
— Several hazard description pictorials and hazard avoidance pictorials were relocated to the correct
sections in the document.— Several safety signs in the annexes were updated to show the correct hazard description pictorial
with the correct hazard avoidance pictorial.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
Introduction
ISO 13200 was developed by TC 96/SC 6 to provide a truly International Standard for safety signs and
hazard pictorials used on cranes. Safety signs are used internationally to alert the equipment operator to
hazards that may be encountered in the use and maintenance of the equipment. These hazards are
typically created by functional components, where the hazards cannot be designed out or guarded.These
hazards are often machine-dependent and are depicted by a specific safety sign rather than a general or
generic approach.The provisions of ISO 13200 cover safety signs that satisfy legal requirements in the European
Community, in the United States, and in other Parts of the world. Two of the formats included in
ISO 13200 are consistent with prEN 5099-1 and EC Directive 89/392/EEC. The other two formats in
ISO 13200 are consistent with the USA national Standard on safety signs (ANSI Z535.4) and meet the
requirements of American products liability law.A selection of hazard pictorials and guidelines for the development of new hazard pictorials are included
in informative annexes. Additional hazard pictorials may be added to the annexes at a later date, and
other pictorials may be developed and used as appropriate.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 5 ----------------------
ISO/DIS 13200:2020(E)
© ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/DIS 13200:2020(E)
INTERNATIONAL STANDARD ISO 13200:2018(E)
Cranes — Safety signs and hazard pictorials — General
principles
1 Scope
This International Standard establishes general principles for the design and application of safety signs and
hazard pictorials permanently affixed to cranes as defined in ISO 4306-1. This International Standard
outlines safety sign objectives, describes the basic safety sign formats, specifies colors for safety signs, and
provides guidance on developing the various Panels that together constitute a safety sign.
2 Normative referencesThe following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 4306-1:2007, Cranes — Vocabulary — Part 1 : General3 Objectives of safety signs
3.1 The objectives of a safety are to
— Alert persons to an existing or potential hazard
— Identify the hazard
— Describe the nature of the hazard
— Explain the consequences of potential injury from the hazard
— Instruct persons about how to avoid the hazard.
3.2 In achieving these objectives, a safety sign should be distinctive on the equipment, should be in a clearly
visible location, should be protected to the greatest extent practicable from damage and obliteration, and
should have a reasonably long life expectancy.3.3 Safety signs and hazard pictorials can be located on the machine or in operating service instruction
manuals. Safety signs and hazard pictorials located on the machine shall be located near the location of the
hazard or the control area to prevent the hazard.3.4 Care shall be taken to prevent excessive need/use of safety signs and hazard pictorials on the machine,
because overuse can reduce their effectiveness.NOTE Experience has indicated that the effectiveness of safety signs and hazard pictorials is reduced when they
begin to exceed approximately 7 in number.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
3.5 Safety signs and hazard pictorials can be used in operator and service instruction manuals to highlight
areas requiring special care. Their use in manuals is not subject to the recommendation in clause 3.4.
4 Formats for safety signs4.1 A safety sign is composed of a border surrounding two or more rectangular panels that convey
information about hazards associated with operation of a product.4.2 There are two standard formats for safety signs:
4.2.1. a two-panel safety signs, consisting of:
− a signal panel and message panel (see 4.4) or;
− a pictorial panel and message panel (see 4.5) or;
− two pictorial panels (see 4.6).
4.2.2. a three-panel safety signs, consisting of:
− a signal panel, pictorial panel, and message panel (see 4.7).
4.3 A vertical configuration is usually preferred, although a horizontal configuration is acceptable. Final
choice of safety sign format and configuration should be determined by whichever alternative is judged to
communicate most effectively, by the geographical and language areas where the product will be marketed,
by legal requirements, and by the space available for the safety sign.4.4 Two-panel safety signs consisting of a signal panel and message panel. See figure 1. The signal panel
contains the safety alert symbol and one of the three signal words (CAUTION, WARNING, DANGER). The
message panel contains a text message that describes the hazard, explains the consequences of exposure to
the hazard, and instructs how to avoid the hazard.Vertical configuration
Figure 1 — Two-panel safety signs consisting of a signal panel and message panel
© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
4.5 Two-panel safety signs consisting of a pictorial panel and message panel. See figure 2. The pictorial
panel contains either a hazard description pictorial enclosed by the safety alert triangle or the safety alert
symbol alone. The message panel contains a text message that describes the hazard, explains the
consequences of exposure to the hazard, and instructs how to avoid the hazard.Vertical configuration
Horizontal configuration
Figure 2 — Two-panel safety signs consisting of a pictorial panel and message panel
4.6 Two-panel safety signs consisting of two pictorial panels. See figure 3. The first pictorial panel is the
hazard description pictorial panel and contains either a hazard description pictorial enclosed by the safety
© ISO 2018 – All rights reserved© ISO 2020 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
alert triangle or the safety alert symbol alone. The second pictorial Panel is the hazard avoidance pictorial
panel and contains a hazard avoidance pictorial.Vertical configuration
Horizontal configuration
Figure 3 — Two-panel safety signs consisting of two pictorial panels
4.7 Three-panel safety sign consisting of a signal panel, pictorial panel, and message panel. See figure
4. The signal panel contains the safety alert symbol and one of the three signal words. The pictorial panel
contains a hazard description pictorial or, in some cases, a combined hazard description and hazard
avoidance pictorial. The message panel contains a text message that describes the hazard, explains the
consequences of exposure to the hazard, and instructs how to avoid the hazard.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
Vertical configuration
Horizontal configuration
Figure 4 — Three-panel safety signs consisting of a signal panel, pictorial panel, and message panel
4.8 Variations on these Standard formats may be appropriate for some situations.5 Signal panel
5.1 The signal panel of a safety sign contains the safety alert symbol and one of the three signal words.
5.2 The safety alert symbol for safety signs that contain one of the signal words shall be as shown in figure
5 and shall be used for safety signs that contain one of the three signal words.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
Figure 5 — Safety alert symbol for safety signs that contain a signal word
5.3 Safety signs may be classified according to the relative seriousness of the hazard Situation by use of the
Signal word.5.3.1 There are three signal words: DANGER, WARNING, and CAUTION. The signal word alerts viewers to
the existente and relative seriousness of a hazard.5.3.2 The three signal words are reserved for personal injury hazards. Choice of the signal word is based
upon an estimate of the likelihood of exposure to the hazard and of the probable consequences of exposure
to the hazard.— DANGER. The signal word DANGER indicates an imminently hazardous situation which, if not avoided,
will result in death or serious injury. Safety signs identified by the signal word DANGER should be used
sparingly and only for those situations presenting the most serious hazards.— WARNING. The signal word WARNING indicates a potentially hazardous situation which, if not avoided,
could result in death or serious injury. Hazards identified by the signal word WARNING present a lesser
degree of risk of injury or death than those identified by the signal word DANGER.
— CAUTION. The signal word CAUTION indicates a potentially hazardous situation which, if not avoided,
may result in minor or moderate injury. CAUTION may also be used to alert against unsafe practices
associated with events that could lead to personal injury.6 Pictorial panels
6.1 A pictorial panel of a safety sign contains a hazard description pictorial, a hazard avoidance pictorial, or
the safety alert symbol alone.6.2 There are two basic types of pictorials for use on safety signs: hazard description and hazard
avoidance.— Hazard description pictorial. A hazard description pictorial presents a visual description of the hazard
and, in general, the consequences of not avoiding the hazard.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 12 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
— Hazard avoidance pictorial. A hazard avoidance pictorial presents visual instructions on how the
hazard should be avoided.6.2.1 A well developed hazard description pictorial should clearly identify the hazard and portray the
potential consequences of a failure to follow instructions. A well developed hazard avoidance pictorial should
clearly identify the actions necessary to avoid interaction of persons with the hazard.
6.2.2 lt is possible that both types of pictorial may be combined into a single pictorial, although this
generally is quite difficult. Most often, a hazard description pictorial is used. A hazard avoidance pictorial
may be used to supplement or to replace the text message.6.2.3 In a few cases, a pictorial may address more than one hazard. In general, however, avoid addressing
more than one hazard by a single pictorial unless the hazards are closely related.
6.3 On two-panel safety signs, the hazard description pictorial shall be enclosed by the safety alert triangle
to identify the sign as a safety sign. The safety alert triangle is shown in figure 6.
Figure 6 — Safety alert triangle6.4 If no hazard description pictorial is used inside the safety alert triangle, an exclamation mark is placed
within the triangle to create the outline safety alert symbol shown in figure 7.Figure 7 — Outline safety alert symbol
© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
7 Message panelThe message panel of a safety sign contains a text message that, either alone or in
combination with a pictorial panel, describes the hazard, explains the potential consequences of exposure to
the hazard, and instructs how to avoid the hazard.7.1 If a hazard description pictorial adequately portrays the hazard and its potential consequences, one or
both of these elements may be deleted from the message panel. If a hazard avoidance pictorial adequately
portrays how to avoid the hazard, that element may be deleted from the message panel. If no pictorial is used,
the message panel must convey all three elements. When possible, the message should be written in simple
sentences not exceeding a few lines.8 Languages, translations, and multi-language safety signs
8.1 Safety signs that contain a signal word or a text message should be in one of the languages of the country
where the product is to be used. Safety signs without text obviously require no language translation.
However, products that use no-text safety signs require both of the following:— A special safety sign that instructs the operator to consult the operator’s manual for an explanation of
the safety signs applicable to that product.— Appropriate text messages, corresponding to the no-text safety signs, printed in the operator’s manual
in the appropriate language.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 14 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
8.2 Figure 8 Shows, as an example, a four-language “Read Operator's manual” safety sign in English,
French, German, and Dutch. Other language combinations, or a single language, are also permitted, so long
as the safety sign includes the language of the geographical area where the product is to be used.
Figure 8 — Example of four-language “Read operator’s manual” safety sign for use on products with
no-text safety signs© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 15 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
8.3 Figure 9 shows the no-text “Read Operator's manual” safety sign. This safety sign may be used as an
alternative to a single or multiple language safety sign of the type shown in figure 8.
Figure 9 — No-text "Read operator's manual" safety sign for use on products with no-text safety
signs9 Colours of safety signs
9.1 Colours of signal panel
The colour of the signal panel depends on the selection of the signal word.
9.1.1 The signal panel of DANGER signs shall have a white signal word on a red background. The safety
alert symbol shall have a red exclamation mark on a white background triangle (see figure 5). The signal
© ISO 2018 – All rights reserved© ISO 2020 – All rights reserved
---------------------- Page: 16 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
panel of WARNING signs shall have a black signal word on an orange background. The safety alert symbol
shall have an orange exclamation mark on a black background triangle (see figure 5).
9.1.2 The signal panel of CAUTION signs shall have a black signal word on a yellow background. The safety
alert symbol shall have ans orange exclamation mark on a black background triangle (see figure 5).
9.1.3 The signal panel of CAUTION signs shall habe a black signal word on a yellow background. The safety
alert symbol shall have a yellow exclamation mark on a black background triangle (see figure 5).
9.2 Colours of pictorial panelThe colours of the pictorial panels depend on whether the safety sign contains one of the three signal words.
9.2.1 Pictorial panels of safety signs that contain one of the three signal words shall have a black
pictorial on a white background.9.2.2 Pictorial panels of safety signs that contain the safety alert triangle or the outline safety alert
symbol shall have a black pictorial on a yellow background.9.2.3 Other colours (for example, red to indicate fire) may be used to emphasize specific aspects of the
pictorial.9.2.4 lf prohibition of an activity is indicated by or or the word STOP (see Annex D, clause D.9), the
prohibition indicator shall be red.9.3 Colours of message panel
The colours of the message panel depend on whether the safety sign contains one of the three signal words.
9.3.1 The message panel of safety signs that contain a signal word shall have white letters on a black
background or black letters on a white background.9.3.2 The message panel of safety signs that do not contain a signal word shall have black letters on a
yellow background or black letters on a white background.9.4 Colour of border
The colour of the border depends on the selection of the signal word and whether the safety sign contains
the safety alert triangle.© ISO 2018 – All rights reserved
© ISO 2020 – All rights reserved
---------------------- Page: 17 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
9.4.1 The border of DANGER signs shall be red. If necessary to differentiate the safety sign from the colour
of the surface on which it is affixed, an additional outside border of white may be used.
9.4.2 The border of WARNING signs shall be orange. If necessary to differentiate the safety sign from the
colour of the surface on which it is affixed, an additional outside border of white or black may be used.
9.4.3 The border of CAUTION signs shall be yellow. If necessary to differentiate the safety sign from the
colour of the surface on which it is affixed, an additional outside border of white or black may be used.
9.4.4 The border of safety signs that contain the safety alert triangle shall be yellow. If necessary to
differentiate the safety sign from the colour of the surface on which it is affixed, an additional outside border
of white or black may be used.9.5 Colour of panel separation lines
Any panel separation lines shall be black.
10 Dimensions
Recommended dimensions in millimetres of safety signs are shown in figures 10 to 13. Smaller or larger sizes
may be used as required. Proportions may be varied as necessary to provide a sufficiently large signal panel
or to provide adequate space for the message panel to be set in a legible typesize.
Vertical configurationFigure 10 — Recommended dimensions: two-panel format: signal panel, message panel
© ISO 2018 – All rights reserved© ISO 2020 – All rights reserved
---------------------- Page: 18 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
Figure 11 — Recommended dimensions: three-panel format: signal panel, pictorial panel, message
panelFigure 12 — Recommended dimensions: two-panel format: pictorial panel, message panel
© ISO 2018 – All rights reserved© ISO 2020 – All rights reserved
---------------------- Page: 19 ----------------------
ISO/DIS 13200:2020(E)
ISO 13200:2018(E)
Figure 13 — Recommended dimensions: two-panel format: two pictorial panels
11 Hazard description pictorials
Annex A presents examples of hazard description pictorials intended for use on safety signs. Alternative
hazard description pictorials may be used as appropriate, and additional hazard description pictorials may
need to be developed.12 Hazard avoidance pictorials
Annex B presents examples of hazard avoidance pictorials intended for use on safety signs. Alternative
hazard avoidance pictorials may be used as appropriate, and additional hazard avoidance pictorials may
need to be developed.13 Examples of safety signs
13.1 Examples of safety signs with text
The Signal word and text message appropriate to a hazard depend upon a combination of highly variable
factors, including legal precedents. No detailed examples of safety signs with text are presented i
...PROJET DE NORME INTERNATIONALE
ISO/DIS 13200
ISO/TC 96/SC 6 Secrétariat: ANSI
Début de vote: Vote clos le:
2020-08-10 2020-11-02
Appareils de levage à charge suspendue — Signaux de
sécurité et de danger — Principes généraux
Cranes — Safety signs and hazard pictorials — General principles
ICS: 01.080.20; 53.020.20
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE
Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.
DES UTILISATEURS, LES PROJETS DE NORMESINTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 13200:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 13200:2020(F)
ISO/DIS 13200:2020(F)

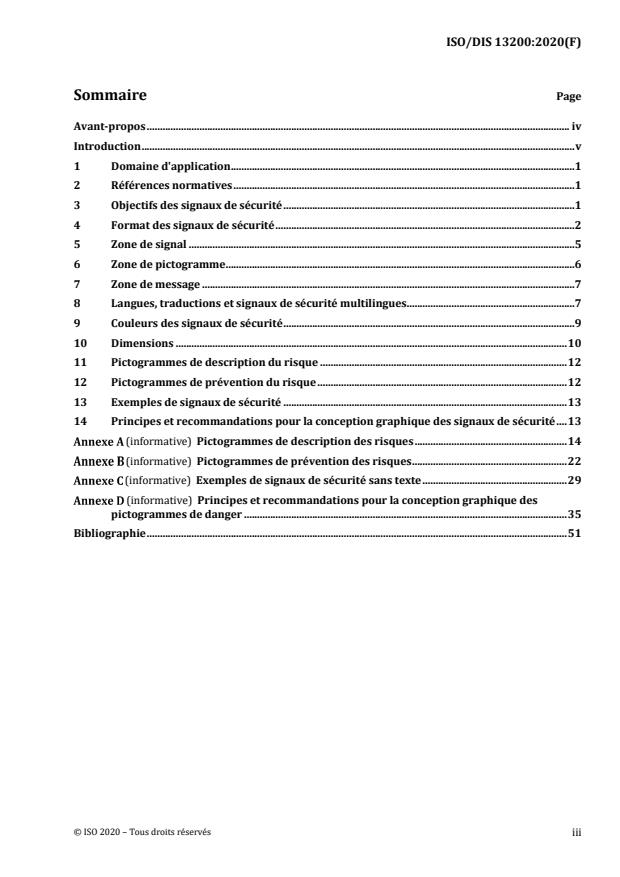

Sommaire Page
Avant-propos ................................................................................................................................................................. iv
Introduction ..................................................................................................................................................................... v
1 Domaine d'application ...................................................................................................................................1
2 Références normatives ..................................................................................................................................1
3 Objectifs des signaux de sécurité ...............................................................................................................1
4 Format des signaux de sécurité ..................................................................................................................2
5 Zone de signal ...................................................................................................................................................5
6 Zone de pictogramme .....................................................................................................................................6
7 Zone de message ..............................................................................................................................................7
8 Langues, traductions et signaux de sécurité multilingues................................................................7
9 Couleurs des signaux de sécurité ...............................................................................................................9
10 Dimensions ..................................................................................................................................................... 10
11 Pictogrammes de description du risque .............................................................................................. 12
12 Pictogrammes de prévention du risque ............................................................................................... 12
13 Exemples de signaux de sécurité ............................................................................................................ 13
14 Principes et recommandations pour la conception graphique des signaux de sécurité .... 13
(informative) Pictogrammes de description des risques .......................................................... 14
(informative) Pictogrammes de prévention des risques ........................................................... 22
(informative) Exemples de signaux de sécurité sans texte ....................................................... 29
(informative) Principes et recommandations pour la conception graphique despictogrammes de danger ........................................................................................................................... 35
Bibliographie ................................................................................................................................................................ 51
DOCUMENT PROTÉGÉ PAR COPYRIGHT© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright officeCase postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
© ISO 2020 – Tous droits réservés
Website: www.iso.org iii
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 13200:2020(F)
Sommaire Page
Avant-propos ................................................................................................................................................................. iv
Introduction ..................................................................................................................................................................... v
1 Domaine d'application ...................................................................................................................................1
2 Références normatives ..................................................................................................................................1
3 Objectifs des signaux de sécurité ...............................................................................................................1
4 Format des signaux de sécurité ..................................................................................................................2
5 Zone de signal ...................................................................................................................................................5
6 Zone de pictogramme .....................................................................................................................................6
7 Zone de message ..............................................................................................................................................7
8 Langues, traductions et signaux de sécurité multilingues................................................................7
9 Couleurs des signaux de sécurité ...............................................................................................................9
10 Dimensions ..................................................................................................................................................... 10
11 Pictogrammes de description du risque .............................................................................................. 12
12 Pictogrammes de prévention du risque ............................................................................................... 12
13 Exemples de signaux de sécurité ............................................................................................................ 13
14 Principes et recommandations pour la conception graphique des signaux de sécurité .... 13
(informative) Pictogrammes de description des risques .......................................................... 14
(informative) Pictogrammes de prévention des risques ........................................................... 22
(informative) Exemples de signaux de sécurité sans texte ....................................................... 29
(informative) Principes et recommandations pour la conception graphique despictogrammes de danger ........................................................................................................................... 35
Bibliographie ................................................................................................................................................................ 51
© ISO 2020 – Tous droits réservésiii
---------------------- Page: 3 ----------------------
ISO/DIS 13200:2020(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en
général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit
de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales
et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la
normalisation électrotechnique.Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration
du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par
l'ISO (voir www.iso.org/brevets).Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique ISO/TC 96, Appareils de levage à charge
suspendue, sous-comité SC 6, Grues à tour.Les Annexes A à E de cette norme sont pour information seulement.
Cette deuxième édition annule et remplace la première édition (ISO 13200:1995), qui a fait l’objet d’une
révision technique.Les principales modifications par rapport à l’édition précédente sont les suivantes :
— Plusieurs pictogrammes de description des dangers et d'évitement des dangers ont été déplacées
dans la section adéquate du document— Plusieurs signaux de sécurité dans les annexes ont été mis à jour pour décrire correctement le
pictogramme de danger associé au pictogramme d’évitement du risque pertinent.© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 13200:2020(F)
Introduction
L’ISO 13200 a été élaborée par le TC 96/SC 6 pour fournir une Norme internationale représentative des
signaux de sécurité et de danger utilisés sur les appareils de levage à charge suspendue. Les signaux de
sécurité sont utilisés dans le monde entier pour mettre en garde l’opérateur de l’équipement des dangers
qu’il peut rencontrer lors de l’utilisation ou de la maintenance de l’équipement. Ces phénomènes
dangereux sont généralement générés par des composants fonctionnels lorsque le risque ne peut être
éliminé à la conception ou protégé. Ces risques dépendent souvent de l’appareil de levage et sont mieux
décrits par un signal de sécurité que par une approche générale ou générique.Les dispositions de l’ISO 13200 couvrent les signaux de sécurité conformes aux exigences de la
Communauté européenne, des Etats-Unis et d’autres pays. Deux des formats inclus dans l’ISO 13200 sont
consistants avec le projet de norme européenne prEN 5099-1 et le Directive de la Communauté
européenne 89/392/EEC. Les deux autres formats de l’ISO 13200 sont consistants avec la norme
nationale américaine relative aux signaux de sécurité des produits (ANSI Z535.4) et répondent aux
exigences de la loi américaine sur la responsabilité liée aux produits.Une sélection de signaux de dangers ainsi que des principes pour la conception de nouveaux
pictogrammes de danger sont données en annexes informatives. D’autres pictogrammes de danger
pourront être ajoutés aux annexes et d’autres pictogrammes peuvent être conçus et utilisés si besoin.
© ISO 2020 – Tous droits réservés---------------------- Page: 5 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 13200:2020(F)
Appareils de levage à charge suspendue — Signaux de sécurité
et de danger — Principes généraux
1 Domaine d'application
La présente Norme internationale établit des principes généraux relatifs à la conception et à l’application
des signaux de sécurité et de danger fixés à demeure sur les appareils de la charge suspendue, tels que
définis dans l’ISO 4306-1. La présente Norme internationale donne un aperçu des objectifs des signaux
de sécurité, en décrit les formats de base, prescrit les couleurs à utiliser et fournit des recommandations
relatives à la mise au point des différentes zones qui, ensemble, constituent un signal de sécurité.
2 Références normativesLes documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences
du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non
datées, la dernière édition du document de référence s'applique (y compris les éventuels amendements).
ISO 4306-1:2007, Appareils de levage à charge suspendue — Vocabulaire — Partie 1: Généralités
3 Objectifs des signaux de sécurité3.1 Les objectifs d’un signal de sécurité sont :
— la mise en garde des personnes contre un risque, réel ou potentiel ;
— l’identification du phénomène dangereux ;
— la description de la nature du phénomène dangereux ;
— l’explication des conséquences d’une blessure potentielle découlant du phénomène dangereux ;
— l’information des personnes sur la façon d’éviter le phénomène dangereux.3.2 Pour atteindre ces objectifs, il convient que le signal de sécurité se distingue clairement sur le
matériel, qu’il se trouve à un emplacement bien visible, qu’il soit, dans la mesure du possible, protégé
contre toute détérioration ou effacement, et qu’il ait une durée de vie raisonnablement longue.
3.3 Les signaux de sécurité et de danger peuvent être situés sur l’appareil de levage ou dans les manuels
d’instruction et d’utilisation. Ceux situés sur l’appareil doivent être positionnés à proximité de
l’emplacement du risque ou de sa zone de contrôle.3.4 Il convient d’éviter toute utilisation excessive de signaux de sécurité et de danger sur les appareils
de levage car cela peut nuire à leur efficacité.NOTE L’expérience prouve que l’efficacité des signaux de sécurité et de danger diminue lorsque leur nombre
devient supérieur à sept.© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/DIS 13200:2020(F)
3.5 Les signaux de sécurité et de danger peuvent être utilisés dans les manuels d’instruction et
d’utilisation pour mettre en évidence les parties nécessitant une attention particulière. Dans ce cas, les
recommandations de 3.4 ne s’appliquent pas.4 Format des signaux de sécurité
4.1 Un signal de sécurité comprend une bordure entourant au moins deux zones rectangulaires faisant
apparaître l’information relative aux risques liés au fonctionnement d’un produit.
4.2 Il existe quatre formats normalisés de signaux de sécurité :4.2.1 Signal de sécurité à deux zones consiste en :
— une zone de signal et une zone de message (voir 4.4) ou ;
— une zone de pictogramme et une zone de message (voir 4.5) ou ;
— deux zones de pictogramme (voir 4.6).
4.2.2 Signal de sécurité à trois zones consiste en :
— une zone de signal, une zone de pictogramme et une zone de message (voir 4.7).
4.3 La disposition verticale des zones est généralement préférable, bien qu’une disposition horizontale
soit acceptable. Il convient que le choix final du modèle et de la disposition du signal soit déterminé par
la transmission du message de la manière la plus efficace, par des considérations liées aux zones
géographiques et linguistiques dans lesquelles le produit sera commercialisé, par des obligations
juridiques et par l’espace disponible pour apposer le signal.4.4 Signal de sécurité à deux zones comportant une zone de signal et une zone de message. Voir
Figure 1. La zone de signal contient le symbole de mise en garde et l’un des trois termes de mise en garde
(ATTENTION, AVERTISSEMENT, DANGER). La zone de message contient le texte décrivant le risque,
expliquant les conséquences d’une exposition au risque considéré et informant de la façon dont il peut
être évité.Disposition verticale
Figure 1 — Signal de sécurité à deux zones comportant une zone de signal et une zone de
message© ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/DIS 13200:2020(F)
4.5 Signal de sécurité à deux zones comportant une zone de pictogramme et une zone de message.
Voir Figure 2. La zone de pictogramme contient soit un pictogramme de danger dans un triangle de mise
en garde, soit uniquement le symbole de mise en garde. La zone de message contient le texte décrivant le
risque, expliquant les conséquences d’une exposition au risque considéré et informant de la façon dont il
peut être évité.Disposition verticale
Disposition horizontale
Figure 2 — Signal de sécurité à deux zones comportant une zone de pictogramme et une zone de
message4.6 Signal de sécurité à deux zones comportant deux zones de pictogramme. Voir Figure 3. La
première zone est réservée à un pictogramme décrivant le danger. Elle contient soit un pictogramme de
danger dans un triangle de mise en garde, soit uniquement le symbole de mise en garde. La seconde zone
est réservée à un pictogramme de prévention du risque.© ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/DIS 13200:2020(F)
Disposition verticale
Disposition horizontale
Figure 3 — Signal de sécurité à deux zones comportant deux zones de pictogramme
4.7 Signal de sécurité à trois zones comportant une zone de signal, une zone de pictogramme et
une zone de message. Voir Figure 4. La zone de signal contient le symbole de mise en garde et l’un des
trois termes de mise en garde. La zone de pictogramme contient un pictogramme décrivant le danger ou,
dans certains cas, un pictogramme décrivant à la fois le danger et la manière de l’éviter. La zone de
message contient le texte décrivant le risque, expliquant les conséquences d’une exposition au risque
considéré et informant de la façon dont il peut être évité.Disposition Verticale
© ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/DIS 13200:2020(F)
Disposition horizontale
Figure 4 — Signal de sécurité à trois zones comportant une zone de signal, une zone de
pictogramme et une zone de message4.8 Des variantes de ces formats normalisés peuvent s’avérer appropriées dans certaines situations.
5 Zone de signal5.1 La zone de signal d’un signal de sécurité contient le symbole de mise en garde et l’un des trois termes
de mise garde.5.2 Le symbole de mise en garde à utiliser pour les signaux de sécurité comportant l’un des termes de
mise en garde doit être tel que représenté à la Figure 5 et doit être utilisé pour les signaux de sécurité qui
contiennent l'un des trois termes de mise en garde.Figure 5 — Symbole de mise en garde pour les signaux de sécurité comportant l'un des termes
de mise en garde5.3 Les signaux de sécurité peuvent être classés en fonction de la gravité relative du danger inhérent à la
situation en utilisant un terme de mise en garde.5.3.1 Il existe trois termes de mise en garde : DANGER, AVERTISSEMENT et ATTENTION. Le terme de
mise ne garde met l’observateur en garde contre l’existence et la gravité relative d’un risque.
5.3.2 L’utilisation des trois termes de mise en garde est réservée aux risques de blessures de
personnes. Le choix du terme de mise en garde repose sur une estimation de la probabilité d’exposition
au danger et des risques qui en découlent.— DANGER. Le terme de mise en garde « DANGER » indique une situation dangereuse imminente qui,
si elle n’est pas évitée, provoque la mort ou des blessures graves. Il est recommandé de n’utiliser les
signaux de sécurité identifiés par le terme de mise en garde « DANGER » qu’avec modération et
uniquement pour les situations présentant des risques très sérieux.© ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/DIS 13200:2020(F)
— AVERTISSEMENT. Le terme de mise en garde « AVERTISSEMENT » indique une situation
potentiellement dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer la mort ou des
blessures graves. Les phénomènes dangereux identifiés par le terme de mise en garde
« AVERTISSEMENT » présentent un moindre degré de risque de blessure ou de mort que ceux
identifiés par le terme de mise en garde « DANGER ».— ATTENTION. Le terme de mise en garde « ATTENTION » indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, est susceptible de provoquer des blessures légères ou de
gravité moyenne. Le terme de mise en garde « ATTENTION » peut aussi être utilisé pour mettre en
garde contre des pratiques peu sûres associées à des évènements pouvant entraîner des blessures.
6 Zone de pictogramme6.1 La zone de pictogramme d’un signal de sécurité comporte un pictogramme de description du danger,
un pictogramme de prévention du risque, ou uniquement le symbole de mise en garde.
6.2 Il existe deux types fondamentaux de pictogrammes, utilisés sur les signaux de sécurité : les
pictogrammes de description des risques et les pictogrammes de prévention des risques.
— Pictogrammes de description des risques. Un pictogramme de description du risque donne une
description visuelle du risque et indique, en général les conséquences du non-évitement du risque
considéré.— Pictogrammes de prévention des risques. Un pictogramme de prévention du risque donne une
description visuelle de la méthode à appliquer pour éviter le danger.6.2.1 Pour être bien conçu, il convient que le pictogramme de description du risque identifie
clairement le risque et décrive les conséquences potentielles du non-respect des instructions. De même,
pour être bien reçu, il convient que le pictogramme de prévention des risques identifie clairement les
actions nécessaires pour éviter que des personnes soient confrontées au danger.6.2.2 Il est possible de regrouper les deux types de pictogrammes en un seul, bien que cela soit
généralement difficile. Le plus souvent, on utilise un pictogramme de description des risques. Un
pictogramme de prévention des risques peut être utilisé pour compléter ou remplacer le texte du
message.6.2.3 Dans de rares cas, un même pictogramme peut concerner plusieurs dangers. Toutefois, d’une
manière générale, cela doit être évité, à moins que les risques soient étroitement liés.
6.3 Sur les signaux de sécurité à deux zones, le pictogramme de description des risques doit être placé
dans un triangle de mise en garde afin que le signal doit être placé dans un triangle de mise ne garde afin
que le signal soit identifié comme un signal de sécurité. Le triangle de mise en garde est représenté à la
Figure 6.© ISO 2020 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/DIS 13200:2020(F)
Figure 6 — Triangle de mise en garde
6.4 Lorsque le triangle de mise en garde ne comporte aucun pictogramme de description du risque, un
point d’exclamation est placé dans le triangle pour créer un symbole générique de mise en garde, comme
représenté à la Figure 7.Figure 7 — Symbole générique de mise en garde
7 Zone de message
La zone de message d’un signal de sécurité comprend un texte qui, soit séparément soit associé à une
zone de pictogramme, décrit le risque, explique les conséquences potentielles d’une exposition au risque
considéré et donne des instructions sur la manière de l’éviter.7.1 Si un pictogramme de description des risques représente convenablement le risque et des
conséquences potentielles, un ou plusieurs de ces éléments peuvent être supprimés de la zone de
message. Si le pictogramme de prévention des risques représente convenablement la manière d’éviter le
risque, cet élément peut être supprimé de la zone de message. En l’absence de pictogramme, la zone de
message doit comporter ces trois éléments. Il est conseillé de rédiger le message sous forme de phrases
simples n’excédant pas quelques lignes.8 Langues, traductions et signaux de sécurité multilingues
8.1 Lorsque des signaux de sécurité comportent un terme de mise en garde ou un message sous forme
de texte, il est recommandé de rédiger ces derniers dans la langue du pays dans lequel le produit sera
utilisé. Il est évident que les signaux de sécurité qui ne comportent pas de texte ne nécessitent pas de
traduction. Cependant, les produits qui comportent des signaux de sécurité sans texte nécessitent à la
fois :— un signal de sécurité particulier enjoignant l’opérateur de consulter le manuel d’utilisation, afin de
prendre connaissance de l’explication des signaux de sécurité applicables au produit considéré ;
© ISO 2020 – Tous droits réservés---------------------- Page: 12 ----------------------
ISO/DIS 13200:2020(F)
— dans le manuel d’utilisation, le texte des messages correspondant aux signaux de sécurité sans texte,
dans la langue appropriée.8.2 La Figure 8 représente, à titre d’exemple, un signal de sécurité « Lire le manuel d’utilisation », rédigé
en quatre langues : anglais, français, allemand et néerlandais. D’autres combinaisons de langues, ou une
langue unique, sont également autorisées, dans la mesure où le signal de sécurité comporte la langue de
la zone géographique où le produit sera vendu.Figure 8 — Exemple de signal de sécurité quadrilingue "Lire le manuel d'utilisation", à apposer
sur les produits comportant des signaux de sécurité sans texte8.3 La Figure 9 représente le signal de sécurité sans texte « Lire le manuel d’utilisation ». Ce signal peut
être utilisé à la place du signal de sécurité monolingue ou multilingue du type de celui représenté à la
Figure 8.© ISO 2020 – Tous droits réservés
---------------------- Page: 13 ----------------------
ISO/DIS 13200:2020(F)
Figure 9 — Signal de sécurité sans texte "Lire le manuel d'utilisation" à employer sur les
produits comportant des signaux de sécurité sans texte9 Couleurs des signaux de sécurité
9.1 Couleurs de la zone de signal
La couleur de la zone de signal dépend du terme de mise en garde choisi.
9.1.1 La zone de signal des signaux de danger doit comporter le mot « DANGER » en blanc sur fond
rouge. Le symbole de mise en garde doit être un point d’exclamation rouge dans un triangle blanc (voir
Figure 5). La zone de signal des signaux d’avertissement doit comporter le mot « AVERTISSEMENT » en
noir sur fond orange. Le symbole de mise en garde doit être un point d’exclamation orange dans un
triangle noir (voir Figure 5).9.1.2 La zone de signal des signaux recommandant la prudence doit comporter le mot « ATTENTION »
en noir sur fond jaune. Le symbole de mise en garde doit être un point d’exclamation jaune dans un
triangle noir (voir Figure 5).9.1.3 La zone de signal des signaux recommandant la prudence doit comporter le mot « ATTENTION »
en noir sur fond jaune. Le symbole de mise en garde doit être un point d’exclamation jaune dans un
triangle noir (voir Figure 5).9.2 Couleurs de la zone de pictogramme
Les couleurs de la zone de pictogramme varient selon que le signal de sécurité comporte ou non l’un des
trois termes de mise en garde.9.2.1 Les zones de pictogrammes des signaux de sécurité qui comportent l’un des trois termes de mise
ne garde doivent avoir un pictogramme noir sur fond blanc.9.2.2 Les zones de pictogrammes des signaux de sécurité qui comportent le triangle de mise en garde
ou le symbole générique de mise en garde doivent avoir un pictogramme noir sur fond jaune.
© ISO 2020 – Tous droits réservés---------------------- Page: 14 ----------------------
ISO/DIS 13200:2020(F)
9.2.3 D’autres couleurs (par exemple, le rouge pour représenter le feu) peuvent être utilisées pour
mettre en évidence certains aspects particuliers du pictogramme.9.2.4 Si l’interdiction d’une activité est indiquée par , par ou par le mot « STOP » (voir Annexe D,
D.9), l’indicateur d’interdiction doit être rouge.9.3 Couleurs de la zone de message
Les couleurs de la zone de mes
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
