ISO 7650:1987
(Main)Commercial vehicles and buses - Mounting dimensions for starter motors of types 1, 2, 3 and 4
Commercial vehicles and buses - Mounting dimensions for starter motors of types 1, 2, 3 and 4
Establishes the mounting dimensions for interchangeability of starter motors mounted on internal combustion engines. Applies to starter motors, types 1 to 4, sizes "A" and "B". May be used for other engine applications where no specific standards exist. Some figures illustrate shapes and reference quantities of concern.
Véhicules utilitaires et autobus — Dimensions de montage des démarreurs de types 1, 2, 3 et 4
General Information
- Status
- Published
- Publication Date
- 29-Jul-1987
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 04-Mar-2021
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 06-Jun-2022
- Effective Date
- 15-Apr-2008
Overview
ISO 7650:1987 is an international standard established by the International Organization for Standardization (ISO). It specifies the mounting dimensions for starter motors of types 1, 2, 3, and 4, primarily used in commercial vehicles and buses equipped with internal combustion engines. By defining precise mounting dimensions for starter motors of sizes "A" and "B," this standard ensures interchangeability and compatibility across different vehicle models and manufacturers.
This standard is crucial for manufacturers, suppliers, and engineers involved in the design, production, and maintenance of starter motors and their corresponding engines. While focused on commercial vehicles and buses, ISO 7650:1987 can also be applied to other engine applications where no specific mounting dimension standards exist.
Key Topics
- Mounting Dimensions Specifications: Detailed dimensional requirements and tolerances for starter motors with or without nose support bearings across four starter motor types (1 to 4).
- Starter Motor Sizes: Defines two size categories, "A" and "B," providing flexibility for various engine and vehicle design constraints.
- Tolerance Classes: Specifies tolerance classes for starter motor spigot diameters and corresponding engine pilot bore diameters, such as d9, js9 (starters) and P8, E8 (engine bores).
- Configurations and Alternatives: Describes configurations with figures for both nose-supported and non-supported starter motors, including alternative mounting arrangements.
- Interchangeability: Guarantees that starter motors meeting this standard can be interchanged across different engines, facilitating maintenance and parts replacement.
- Reference to Related Standard: Links to ISO 8123, which standardizes starter pinion diametral pitches-a critical factor for gear compatibility.
Applications
ISO 7650:1987 is essential for various practical applications in the automotive and engineering sectors:
- Starter Motor Manufacturing: Enables manufacturers to produce starter motors with standardized mounting dimensions, reducing design variability and improving component compatibility.
- Commercial Vehicle Assembly: Assists vehicle manufacturers in selecting starter motors that fit engine mounting points without custom modifications, streamlining production processes.
- Engine Retrofit and Upgrades: Facilitates the replacement or upgrading of starter motors in existing vehicles or machinery by ensuring compatible mounting dimensions.
- Aftermarket Parts Production: Supports suppliers in producing aftermarket starter motors that conform to internationally accepted dimensions, enhancing reliability and customer confidence.
- Maintenance and Repairs: Simplifies maintenance operations by allowing easy starter motor interchange without the need for precise measurement or adjustments.
- Cross-Industry Engine Applications: Applicable to other internal combustion engine-driven machinery or vehicles requiring standardized starter motor mounts, where specific local standards do not exist.
Related Standards
- ISO 8123 - Road vehicles - Starter pinions of diametral pitches: Complements ISO 7650 by defining the gear specifications that engage with starter motors, critical for ensuring compatibility between starter pinions and engine flywheels.
- Other ISO standards in the ISO/TC 22 technical committee, which pertains to road vehicles and their components, may also provide guidance on related automotive electrical and mechanical components.
- Local or regional standards on commercial vehicle parts that may reference or supplement ISO 7650, depending on jurisdiction and manufacturer requirements.
Keywords: ISO 7650, starter motor mounting dimensions, commercial vehicles, buses, internal combustion engines, starter motor interoperability, starter motor sizes A and B, engine starter standards, starter motor installation, vehicle starter motor compatibility, ISO vehicle standards.
ISO 7650:1987 - Commercial vehicles and buses -- Mounting dimensions for starter motors of types 1, 2, 3 and 4
ISO 7650:1987 - Véhicules utilitaires et autobus -- Dimensions de montage des démarreurs de types 1, 2, 3 et 4
ISO 7650:1987 - Véhicules utilitaires et autobus -- Dimensions de montage des démarreurs de types 1, 2, 3 et 4
Frequently Asked Questions
ISO 7650:1987 is a standard published by the International Organization for Standardization (ISO). Its full title is "Commercial vehicles and buses - Mounting dimensions for starter motors of types 1, 2, 3 and 4". This standard covers: Establishes the mounting dimensions for interchangeability of starter motors mounted on internal combustion engines. Applies to starter motors, types 1 to 4, sizes "A" and "B". May be used for other engine applications where no specific standards exist. Some figures illustrate shapes and reference quantities of concern.
Establishes the mounting dimensions for interchangeability of starter motors mounted on internal combustion engines. Applies to starter motors, types 1 to 4, sizes "A" and "B". May be used for other engine applications where no specific standards exist. Some figures illustrate shapes and reference quantities of concern.
ISO 7650:1987 is classified under the following ICS (International Classification for Standards) categories: 43.060.50 - Electrical and electronic equipment. Control systems. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 7650:1987 has the following relationships with other standards: It is inter standard links to ISO 7650:1987/Amd 1:2001; is excused to ISO 7650:1987/Amd 1:2001. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 7650:1987 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
IS0
INTERNATIONAL STANDARD
First edition
1987-08-o 1
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHM3A~Mfl IlO CTAH~APTM3A~MM
Commercial vehicles and buses - Mounting
dimensions for starter motors of types 1, 2, 3 and 4
Whicules u tifitaires et au tobus - Dimensions de montage des dkmarreurs de types 7, 2.3 et 4
Reference number
IS0 7650 : 1987 (E)
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 7650 was prepared by Technical Committee ISO/TC 22,
Road vehicles.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
l
0 International Organization for Standardization, 1987
Printed in Switzerland
IS0 7650 : 1987 (El
INTERNATIONAL STANDARD
Commercial vehicles and buses - Mounting
dimensions for starter motors of types 1, 2, 3 and 4
1 Scope and field of application
This International Standard lays down the mounting dimensions for interchangeability of starter motors mounted on internal combus-
tion engines in commercial vehicles and buses.
it may be used for other engine applications where no specific
It applies to starter motors, types I, 2, 3 and 4, sizes “A” and “B”;
standards exist.
2 Reference
IS0 8123, Road vehicles - Starter pinions of diame tral pitches. 1 f
1) At present at the stage of draft.
IS0 7650 : 1987 (El
3 Dimensions and tolerances
3.1 General dimensions
3.1.1 Starter motors with nose support bearing
3.1.1.1 Starter motor sizes “A” and “B”, type 1
F max. ’
Kmi
All other dimensions and
specifications as for con-
figuration 1
Configuration 1 Configuration 2
(alternative)
* Dimension G shall not exceed the root radius of pinion teeth (see IS0 8123).
Figure 1 - Starter motor with nose support bearing, type 1
. Table 1
Dimensions in millimetres
V
c D’) F K R S u CY
B P2’
max. fOJ5 max. + 30’ f2O
max. min. HI3
max.
A 51 98 5to9 89 68 6 11 D - 0,7 127 80 9o” 45O
B 24 72 5 to 9 89 39 6 11 D - 0,7 127 80 9o” 45O
L
I) Tolerance classes: see 3.2.
2) The value of angle p specified in the table is the preferred value. Other values shall be agreed betwee
...
ISO
NORME INTERNATIONALE
Première édition
1987-08-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHM3A~Mfl f-l0 CTAH~APTM3A~MM
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
Commercial vehicles and buses - Mounting dimensions for stater mo tors of types 1, 2, 3 and 4
Numéro de référence
ISO 7650 : 1987 (F)

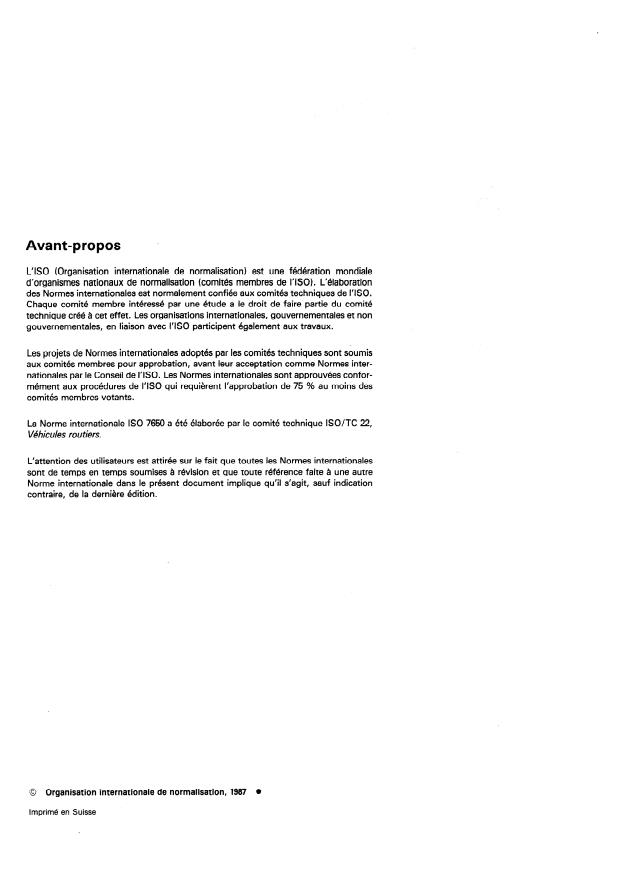

Avant-propos *
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7656 a été élaborée par le comité technique ISO/TC 22,
Whicules routiers.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises a révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
Organisation internationale de normalisation, 1987 0
Imprimé en Suisse
NORME INTERNATIONALE ISO 7650 : 1987 (F)
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
1 Objet et domaine d’application
La présente Norme internationale fixe les dimensions de montage nécessaires pour I’interchangeabilité des démarreurs équipant les
moteurs à combustion interne des véhicules utilitaires et autobus.
Elle est applicable aux démarreurs de types 1,2,3 et 4 de dimensions (
quels n’existe aucune norme spécifique.
2 Référence
ISO 8123, Véhicules routiers - Pignons de dhmarreurs -
Caractérlstigues et nombre de dents 1)
1) Actuellement au stade de projet.
ISO 7650 : 1987 (FI

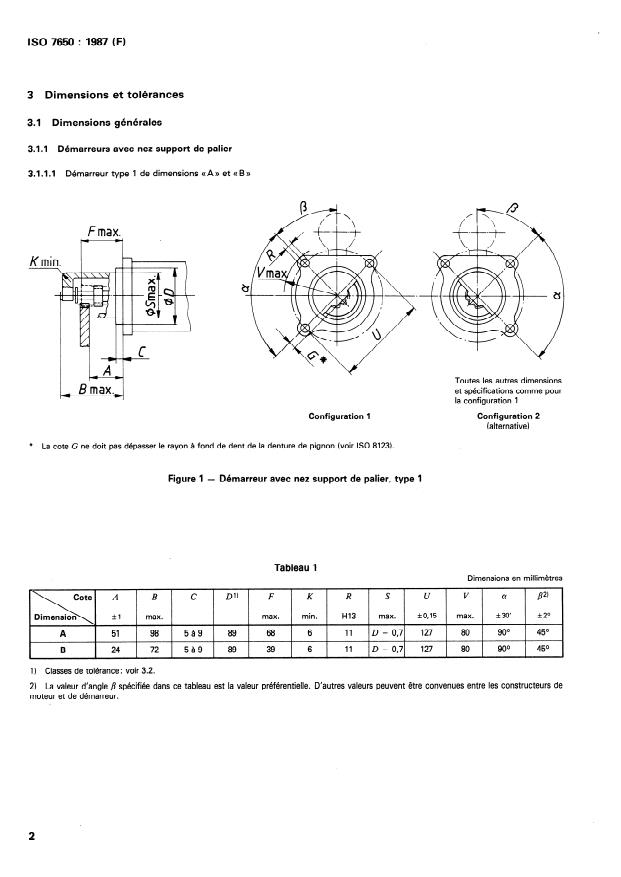

3 Dimensions et tolérances
3.1 Dimensions générales
3.1.1 Démarreurs avec nez support de palier
3.1.1 .l Démarreur type 1 de dimensions GA )) et (( B 1)
F max.
Kmi n.
I
,A*
Toutes les autres dimensions
- B max,, et spécifications comme pour
la configuration 1
Configuration 1 Configuration 2
(alternative)
fond de dent de la denture de pignon (voir ISO 8123).
* La cote G ne doit pas dépasser le rayon à
Figure 1 -
Démarreur avec nez support de palier, type 1
Tableau 1
Dimensions en millimètres
D’) F K R S u V a
B c
P2’
min. H13 f0,15 max. f30' $I2O
max. max. max.
98 5à9 89
68 6 11 D - 0,7 127 80 9o” 45O
72 5à9 89
39 6 11 D - 0,7 127 80 9o” 45O
1) Classes de tolérance : voir 3.2.
2) La valeur d’angle p spécifiée dans ce tableau est la v
...
ISO
NORME INTERNATIONALE
Première édition
1987-08-01
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXAYHAPOAHAR OPrAHM3A~Mfl f-l0 CTAH~APTM3A~MM
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
Commercial vehicles and buses - Mounting dimensions for stater mo tors of types 1, 2, 3 and 4
Numéro de référence
ISO 7650 : 1987 (F)
Avant-propos *
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est normalement confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7656 a été élaborée par le comité technique ISO/TC 22,
Whicules routiers.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises a révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
Organisation internationale de normalisation, 1987 0
Imprimé en Suisse
NORME INTERNATIONALE ISO 7650 : 1987 (F)
Véhicules utilitaires et autobus - Dimensions de
montage des démarreurs de types 1, 2, 3 et 4
1 Objet et domaine d’application
La présente Norme internationale fixe les dimensions de montage nécessaires pour I’interchangeabilité des démarreurs équipant les
moteurs à combustion interne des véhicules utilitaires et autobus.
Elle est applicable aux démarreurs de types 1,2,3 et 4 de dimensions (
quels n’existe aucune norme spécifique.
2 Référence
ISO 8123, Véhicules routiers - Pignons de dhmarreurs -
Caractérlstigues et nombre de dents 1)
1) Actuellement au stade de projet.
ISO 7650 : 1987 (FI
3 Dimensions et tolérances
3.1 Dimensions générales
3.1.1 Démarreurs avec nez support de palier
3.1.1 .l Démarreur type 1 de dimensions GA )) et (( B 1)
F max.
Kmi n.
I
,A*
Toutes les autres dimensions
- B max,, et spécifications comme pour
la configuration 1
Configuration 1 Configuration 2
(alternative)
fond de dent de la denture de pignon (voir ISO 8123).
* La cote G ne doit pas dépasser le rayon à
Figure 1 -
Démarreur avec nez support de palier, type 1
Tableau 1
Dimensions en millimètres
D’) F K R S u V a
B c
P2’
min. H13 f0,15 max. f30' $I2O
max. max. max.
98 5à9 89
68 6 11 D - 0,7 127 80 9o” 45O
72 5à9 89
39 6 11 D - 0,7 127 80 9o” 45O
1) Classes de tolérance : voir 3.2.
2) La valeur d’angle p spécifiée dans ce tableau est la v
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
