ISO 16525-9:2014

NORME ISO
INTERNATIONALE 16525-9
Première édition
2014-05-15
Adhésifs — Méthodes d’essai pour
adhésifs à conductivité électrique
isotrope —
Partie 9:
Détermination des propriétés de
transmission de signal à haute vitesse
Adhesives — Test methods for isotropic electrically conductive
adhesives —
Part 9: Determination of high-speed signal-transmission
characteristics
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Principe . 2
5 Appareillage et carte de circuits imprimés . 3
6 Préparation de la carte de circuit de contrôle . 7
7 Installation . 8
8 Essais . 9
8.1 Méthode d’essai . 9
8.2 Jugement (décision) .10
9 Rapport d’essai .11
Annexe A (normative) Structure de l’échantillon utilisé pour l’essai .12
Annexe B (normative) Méthode d’essai .25
Annexe C (normative) Appareillage d’essai et exemple de déroulement de l’essai .27
Annexe D (normative) Application de l’adhésif à conductivité électrique isotrope — Exemple
de procédure
..........................................................................................................................................................................................................35
Annexe E (normative) Application de l’adhésif à conductivité électrique isotrope — Exemple
de mesure.37
Bibliographie .46

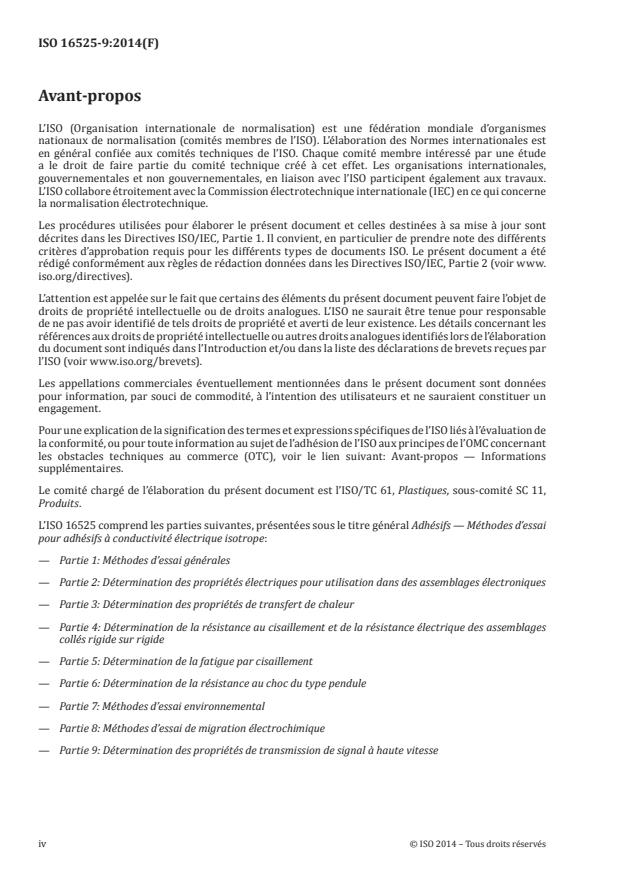

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 61, Plastiques, sous-comité SC 11,
Produits.
L’ISO 16525 comprend les parties suivantes, présentées sous le titre général Adhésifs — Méthodes d’essai
pour adhésifs à conductivité électrique isotrope:
— Partie 1: Méthodes d’essai générales
— Partie 2: Détermination des propriétés électriques pour utilisation dans des assemblages électroniques
— Partie 3: Détermination des propriétés de transfert de chaleur
— Partie 4: Détermination de la résistance au cisaillement et de la résistance électrique des assemblages
collés rigide sur rigide
— Partie 5: Détermination de la fatigue par cisaillement
— Partie 6: Détermination de la résistance au choc du type pendule
— Partie 7: Méthodes d’essai environnemental
— Partie 8: Méthodes d’essai de migration électrochimique
— Partie 9: Détermination des propriétés de transmission de signal à haute vitesse
iv © ISO 2014 – Tous droits réservés

NORME INTERNATIONALE ISO 16525-9:2014(F)
Adhésifs — Méthodes d’essai pour adhésifs à conductivité
électrique isotrope —
Partie 9:
Détermination des propriétés de transmission de signal à
haute vitesse
AVERTISSEMENT — Il convient que l’utilisateur du présent document connaisse bien les pratiques
courantes de laboratoire. Le présent document n’a pas pour but de traiter tous les problèmes
de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur d’établir des
pratiques appropriées en matière d’hygiène et de sécurité, et de s’assurer de la conformité à la
réglementation en vigueur.
IMPORTANT — Certains modes opératoires spécifiés dans le présent document peuvent impliquer
l’utilisation ou la génération de substances ou de déchets pouvant représenter un danger
environnemental localisé. Il convient de se référer à la documentation appropriée concernant la
manipulation et l’élimination après usage en toute sécurité.
1 Domaine d’application
La présente partie de l’ISO 16525 spécifie les méthodes d’essai permettant d’examiner les propriétés de
transmission de signal à haute vitesse au niveau des parties collées d’un adhésif à conductivité électrique
isotrope qui relie les sorties d’un composant monté en surface (CMS) et les pastilles d’une carte de
circuits imprimés. Elle examine également les propriétés du câblage avec un adhésif à conductivité
électrique isotrope qui peut être appliqué sur la carte de circuits imprimés.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 472, Plastiques — Vocabulaire
CEI 60194, Conception, fabrication et assemblage de circuits imprimés — Termes et définitions
CEI 61190-1-2, Matériaux de fixation pour les assemblages électroniques — Partie 1-2: Exigences relatives aux
pâtes à braser pour les interconnexions de haute qualité dans les assemblages de composants électroniques
CEI 61192-1, Exigences relatives à la qualité d’exécution des assemblages électroniques brasés —
Partie 1: Généralités
CEI 61249-2-7, Matériaux pour circuits imprimés et autres structures d’interconnexion — Partie 2-7: Matériaux
de base renforcés, plaqués et non plaqués — Feuille stratifiée tissée de verre E avec de la résine époxyde,
d’inflammabilité définie (essai de combustion verticale), plaquée cuivre
CEI 61249-2-8, Matériaux pour circuits imprimés et autres structures d’interconnexion —
Partie 2-8: Matériaux de base renforcés, plaqués et non plaqués — Feuilles stratifiées renforcées en tissu
de fibres de verre époxyde bromé modifié, d’inflammabilité définie (essai de combustion verticale), plaquées
cuivre
CEI 61760-1, Technique du montage en surface — Partie 1: Méthode de normalisation pour la spécification
des composants montés en surface (CMS)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 472 et la CEI 60194,
ainsi que les suivants, s’appliquent.
3.1
propriété de transmission de signal à haute vitesse
propriété de la déflexion d’un signal de sortie qui est mesurée conformément au diagramme de l’œil
3.2
diagramme de l’œil
représentation temporelle d’un signal numérique la base de temps étant synchronisée sur le signal
d’horloge, permettant de vérifier l’intégrité du signal numérique
3.3
impédance caractéristique de ligne de transmission
rapport d’amplitude entre la tension et le courant d’une onde de courant-tension se propageant sans
réflexion le long de la ligne de transmission
3.4
paramètre de répartition
énergie électromagnétique de transmission au niveau du port de sortie (port 2) et énergie
électromagnétique de réflexion au niveau du port d’entrée (port 1), de l’onde sinusoïdale émise à une
certaine fréquence à partir du port d’entrée (port 1)
3.5
boîtier de grille matricielle à billes
boîtier BGA
réseau d’électrodes formé sur la face opposée d’un circuit et connecté au circuit imprimé à l’aide de
bossages de soudure en forme de billes
4 Principe
Il existe deux méthodes d’essai permettant d’examiner les propriétés de transmission de signal à
haute vitesse. Dans la première méthode, un motif de transmission de signal, comportant un adhésif
à conductivité électrique isotrope, est imprimé sur une carte de circuits imprimés puis durci par
traitement thermique. Les propriétés de transmission de signal à haute vitesse du motif de transmission
sont ensuite mesurées. Dans la seconde méthode, les sorties et les électrodes de composants montés en
surface (CMS) sont collées aux pastilles de la carte de circuits imprimés à l’aide d’un adhésif à conductivité
électrique isotrope. Les propriétés de transmission de signal à haute vitesse des parties collées sont
ensuite mesurées. Pour référence, une brasure sans plomb est également utilisée. Les dimensions de
la bande de brasure et celles des parties collées avec un adhésif à conductivité électrique isotrope sont
plus courtes que les dimensions de la bande de cuivre qui est couramment utilisée sur les cartes de
circuits imprimés et les CMS. Par conséquent, l’influence de la bande de cuivre sur les mesures étant
inévitable, il est difficile de déduire les propriétés de l’adhésif à conductivité électrique isotrope.
Par conséquent, les méthodes d’essai quantitatives doivent être spécifiées afin de présenter les propriétés
de signal à grande vitesse du câblage et des parties collées sans l’influence des bandes de cuivre.
NOTE Ces méthodes d’essai ne sont pas destinées aux propriétés de signal à haute vitesse des CMS ou des
cartes de circuits imprimés. Les parties imprimées et collées à examiner sont illustrées à la Figure 1 (le plan X-Y)
et la Figure 2 (la direction Z). Les conditions de mise en œuvre de l’adhésif à conductivité électrique isotrope
aux Figures 1 et 2 sont présumées conformes aux modes opératoires (traitements de surface, impression et
durcissement) recommandés par les fabricants d’adhésifs.
2 © ISO 2014 – Tous droits réservés

d
ICA
PL
RL
CP
PCB
Légende
ICA adhésif à conductivité électrique isotrope PL cou
...
