ISO 8133:2006
(Main)Hydraulic fluid power — Single rod cylinders, 16 MPa (160 bar) compact series — Mounting dimensions for accessories
Hydraulic fluid power — Single rod cylinders, 16 MPa (160 bar) compact series — Mounting dimensions for accessories
ISO 8133:2006 specifies the mounting dimensions required for interchangeability of accessories for 16 MPa (160 bar) compact cylinders conforming to ISO 6020-2. The accessories have been designed specifically for use with cylinders manufactured in accordance with ISO 6020-2, but this does not limit their application. ISO 8133:2006 covers the following accessories, identified in accordance with ISO 6099: AP 6: rod eye spherical, female thread; AB 5: clevis bracket, spherical eye, in angle; AA 7: pivot pin, spherical bearing, locking plate; AL 7: locking plate for pivot pin; AP 2: rod clevis, female thread; AP 4: rod eye plain, female thread; AB 2: eye bracket; AB 4: clevis bracket, straight; AA 4: pivot pin, plain (cotter pin or snap ring type); and AT 4: trunnion bracket. These accessories are used on hydraulic cylinders for mechanically transmitting the cylinder force. The design of these accessories is based on the maximum forces resulting from the specified internal diameters of the cylinders and pressures according to ISO 3320 and ISO 3322. ISO 8133:2006 only applies to the dimensional criteria of products manufactured in conformity with ISO 8133:2006; it does not apply to their functional characteristics.
Transmissions hydrauliques — Vérins 16 MPa (160 bar) à simple tige, série compacte — Dimensions d'interchangeabilité des accessoires
L'ISO 8133:2006 spécifie les dimensions d'interchangeabilité des accessoires pour vérins 16 MPa (160 bar) série compacte conformes à l'ISO 6020-2. Les accessoires ont été spécialement conçus pour être utilisés sur les vérins fabriqués conformément à l'ISO 6020-2, mais ne se limitent pas à cette application. L'ISO 8133:2006 traite des accessoires suivants, identifiés conformément à l'ISO 6099: AP 6: Tenon à rotule taraudé; AB 5: Chape rapportée à rotule, déportée; AA 7: Axe d'articulation, plaque d'arrêt; AL 7: Plaque d'arrêt pour axe d'articulation; AP 2: Chape taraudée; AP 4: Tenon taraudé; AB 2: Tenon rapporté; AB 4: Chape rapportée, droite; AA 4: Axe d'articulation lisse (type à clavette ou à anneau élastique); AT 4: Tourillon rapporté. Ces accessoires sont utilisés sur les vérins hydrauliques pour transmettre l'énergie mécanique développée par le vérin. Leur conception repose sur les forces maximales qui peuvent être développées dans le vérin, compte tenu des diamètres intérieurs spécifiés et des pressions figurant dans l'ISO 3320 et ISO 3322. L'ISO 8133:2006 s'applique uniquement aux caractéristiques dimensionnelles des produits fabriqués conformément à la présente Norme internationale; elle ne s'applique pas à leurs caractéristiques fonctionnelles.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 8133
Second edition
2006-02-01
Hydraulic fluid power — Single rod
cylinders, 16 MPa (160 bar) compact
series — Mounting dimensions for
accessories
Transmissions hydrauliques — Vérins 16 MPa (160 bar) à simple tige,
série compacte — Dimensions d'interchangeabilité des accessoires
Reference number
ISO 8133:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 8133:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8133:2006(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 2
3 Terms and definitions. 2
4 Mounting dimensions. 2
5 Material — Load capacity. 2
6 Application instructions. 2
6.1 Installation . 2
6.2 Life of spherical bearing . 3
6.3 Lubrication . 3
7 Designation . 3
8 Identification statement (reference to this International Standard) . 4
© ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8133:2006(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8133 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 3,
Cylinders.
This second edition cancels and replaces the first edition (ISO 8133:1991), ISO 6982:1992, and
ISO 8138:1998, which have been technically revised.
iv © ISO 2006 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 8133:2006(E)
Introduction
In hydraulic fluid systems, power is transmitted and controlled through a liquid under pressure within an
enclosed circuit.
One component of such systems is the fluid power cylinder. This is a device that converts power into linear
mechanical force and motion. It consists of a movable element, i.e. a piston and piston rod, operating within a
cylindrical bore.
© ISO 2006 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 8133:2006(E)
Hydraulic fluid power — Single rod cylinders, 16 MPa (160 bar)
compact series — Mounting dimensions for accessories
1 Scope
This International Standard specifies the mounting dimensions required for interchangeability of accessories
1)
for 16 MPa [160 bar ] compact cylinders conforming to ISO 6020-2. The accessories have been designed
specifically for use with cylinders manufactured in accordance with ISO 6020-2, but this does not limit their
application.
This International Standard covers the following accessories, identified in accordance with ISO 6099:
⎯ AP6: rod eye spherical, female thread (see Figure 1 and Table 1)
⎯ AB5: clevis bracket, spherical eye, in angle (see Figure 2 and Table 2)
⎯ AA7: pivot pin, spherical bearing, locking plate (see Figure 3 and Table 3)
⎯ AL7: locking plate for pivot pin (see Figure 4 and Table 4)
⎯ AP2: rod clevis, female thread (see Figure 5 and Table 5)
⎯ AP4: rod eye plain, female thread (see Figure 6 and Table 6)
⎯ AB2: eye bracket (see Figure 7 and Table 7)
⎯ AB4: clevis bracket, straight (see Figure 8 and Table 8)
⎯ AA4: pivot pin, plain (cotter pin or snap ring type) (see Figure 9 and Table 9)
⎯ AT4: trunnion bracket (see Figure 10 and Table 10)
These accessories are used on hydraulic cylinders for mechanically transmitting the cylinder force. The design
of these accessories is based on the maximum forces resulting from the specified internal diameters of the
cylinders and pressures according to ISO 3320 and ISO 3322.
This International Standard only applies to the dimensional criteria of products manufactured in conformity
with this International Standard; it does not apply to their functional characteristics.
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm
© ISO 2006 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 8133:2006(E)
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 286-2, ISO system of limits and fits — Part 2: Tables of standard tolerance grades and limit deviations for
holes and shafts
ISO 3320, Fluid power systems and components — Cylinder bores and piston rod diameters — Metric series
ISO 3322, Fluid power systems and components — Cylinders — Nominal pressures
2)
ISO 5598 , Fluid power systems and components — Vocabulary
ISO 6020-2, Hydraulic fluid power — Mounting dimensions for single rod cylinders, 16 MPa (160 bar)
series — Part 2: Compact series
ISO 6099, Fluid power systems and components — Cylinders — Identification code for mounting dimensions
and mounting types
3 Terms and definitions
For the purpose of this document, the terms and definitions given in ISO 5598 apply.
4 Mounting dimensions
The mounting dimensions for accessories are shown in Figures 1 to 10 and given in Tables 1 to 10.
5 Material — Load capacity
All cross-sections shall be selected so that, under the maximum tensile load produced by the cylinder, the
yield strength of the material used for accessories is at least 2,5 times the maximum tensile load.
6 Application instructions
6.1 Installation
6.1.1 A tolerance of f8 is recommended for plain bearing shafts (see ISO 286-2). Usually a tolerance of f6
shall be used for the shaft fitting the spherical plain bearing bore. However, in exceptional cases (for example
where there are difficulties in cylinder installation), a tolerance of f7 may be admitted. In this instance, a case-
hardened shaft is recommended since movement will occur between the shaft and the bearing bore, and
lubrication should be carried out through the shaft.
6.1.2 The specified tilting angle of ± 3° for the spherical bearing can still be obtained even after the clevis is
in place next to the side faces of the spherical plain bearing's inner ring.
6.1.3 The rod clevis and the rod eye shall be screwed firmly against the piston rod shoulder before locking.
2) To be published. (Revision of ISO 5598:1985)
2 © ISO 2006 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 8133:2006(E)
6.2 Life of spherical bearing
6.2.1 The life of the spherical plain bearing is influenced by many factors, such as the specific load, angle of
oscillation, type of lubricant and frequency of lubrication.
6.2.2 The spherical plain bearings are designed to give an acceptable bearing life under normal operating
conditions.
6.2.3 Where a constant unidirectional load is applied or other unusual operating conditions exist,
consultation with the supplier is recommended.
6.3 Lubrication
6.3.1 Sufficient lubrication for the satisfactory performance of these accessories shall be provided.
6.3.2 The method and frequency of such lubrication depends on the particular operating conditions.
6.3.3 For maintenance-free mating parts, no additional lubricatio
...
NORME ISO
INTERNATIONALE 8133
Deuxième édition
2006-02-01
Transmissions hydrauliques — Vérins
16 MPa (160 bar) à simple tige, série
compacte — Dimensions
d'interchangeabilité des accessoires
Hydraulic fluid power — Single rod cylinders, 16 MPa (160 bar)
compact series — Mounting dimensions for accessories
Numéro de référence
ISO 8133:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 8133:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8133:2006(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 2
3 Termes et définitions. 2
4 Dimensions d'interchangeabilité. 2
5 Matériau — Capacité de charge . 2
6 Instructions d'application . 2
6.1 Installation. 2
6.2 Durée de vie de la rotule . 3
6.3 Lubrification . 3
7 Désignation. 3
8 Phrase d'identification (Référence à la présente Norme internationale). 4
© ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8133:2006(F)

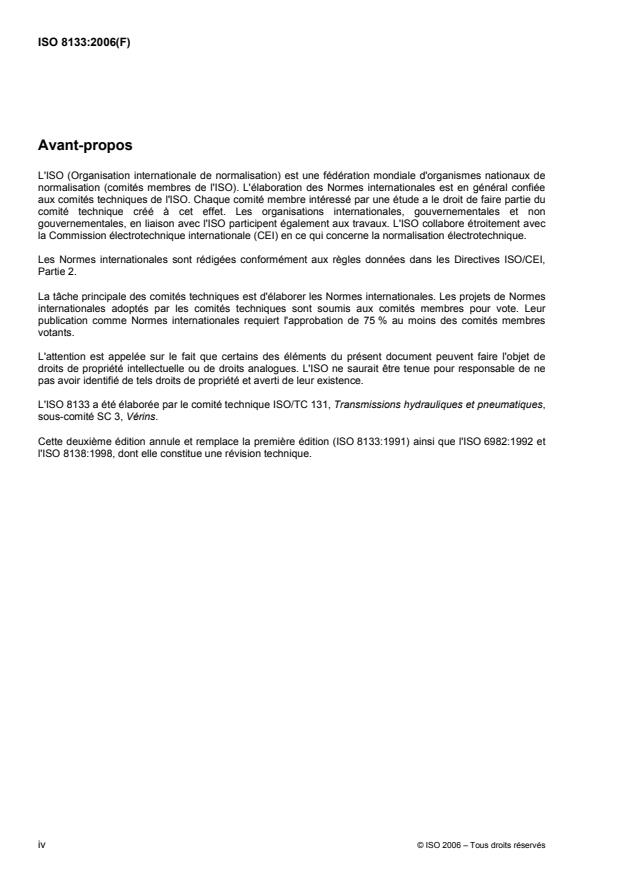

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8133 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et pneumatiques,
sous-comité SC 3, Vérins.
Cette deuxième édition annule et remplace la première édition (ISO 8133:1991) ainsi que l'ISO 6982:1992 et
l'ISO 8138:1998, dont elle constitue une révision technique.
iv © ISO 2006 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 8133:2006(F)
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par l'intermédiaire
d'un liquide sous pression circulant en circuit fermé.
L'un des composants de ces systèmes est le vérin hydraulique. C'est un appareil qui transforme l'énergie du
fluide en énergie mécanique agissant linéairement. Il est constitué d'un élément mobile composé d'un piston
et d'une tige de piston se déplaçant à l'intérieur d'un alésage cylindrique.
© ISO 2006 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 8133:2006(F)
Transmissions hydrauliques — Vérins 16 MPa (160 bar) à
simple tige, série compacte — Dimensions d'interchangeabilité
des accessoires
1 Domaine d'application
La présente Norme internationale spécifie les dimensions d'interchangeabilité des accessoires pour vérins
1)
16 MPa [160 bar ] série compacte conformes à l'ISO 6020-2. Les accessoires ont été spécialement conçus
pour être utilisés sur les vérins fabriqués conformément à l'ISO 6020-2, mais ne se limitent pas à cette
application.
La présente Norme internationale traite des accessoires suivants, identifiés conformément à l'ISO 6099:
⎯ AP6: Tenon à rotule taraudé (voir Figure 1 et Tableau 1)
⎯ AB5: Chape rapportée à rotule, déportée (voir Figure 2 et Tableau 2)
⎯ AA7: Axe d'articulation, plaque d'arrêt (voir Figure 3 et Tableau 3)
⎯ AL7: Plaque d'arrêt pour axe d'articulation (voir Figure 4 et Tableau 4)
⎯ AP2: Chape taraudée (voir Figure 5 et Tableau 5)
⎯ AP4: Tenon taraudé (voir Figure 6 et Tableau 6)
⎯ AB2: Tenon rapporté (voir Figure 7 et Tableau 7)
⎯ AB4: Chape rapportée, droite (voir Figure 8 et Tableau 8)
⎯ AA4: Axe d'articulation lisse (type à clavette ou à anneau élastique) (voir Figure 9 et Tableau 9)
⎯ AT4: Tourillon rapporté (voir Figure 10 et Tableau 10)
Ces accessoires sont utilisés sur les vérins hydrauliques pour transmettre l'énergie mécanique développée
par le vérin. Leur conception repose sur les forces maximales qui peuvent être développées dans le vérin,
compte tenu des diamètres intérieurs spécifiés et des pressions figurant dans l'ISO 3320 et ISO 3322.
La présente Norme internationale s'applique uniquement aux caractéristiques dimensionnelles des produits
fabriqués conformément à la présente Norme internationale; elle ne s'applique pas à leurs caractéristiques
fonctionnelles.
5 2
1) 1 bar = 0,1 MPa = 10 Pa; 1 MPa = 1 N/mm
© ISO 2006 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 8133:2006(F)
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 286-2, Système ISO de tolérances et d'ajustements — Partie 2: Tables des degrés de tolérance
normalisés et des écarts limites des alésages et des arbres
ISO 3320, Transmissions hydrauliques et pneumatiques — Alésages des vérins et diamètres des tiges de
piston — Série métrique
ISO 3322, Transmissions hydrauliques et pneumatiques — Vérins — Pressions nominales
2)
ISO 5598 , Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6020-2, Transmissions hydrauliques — Dimensions d'interchangeabilité des vérins 16 MPa (160 bar) à
simple tige — Partie 2: Série compacte
ISO 6099, Transmissions hydrauliques et pneumatiques — Vérins — Code d'identification des dimensions de
montage et des modes de fixation
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 s'appliquent.
4 Dimensions d'interchangeabilité
Les dimensions d'interchangeabilité pour les accessoires, représentées aux Figures 1 à 10, sont données
dans les Tableaux 1 à 10.
5 Matériau — Capacité de charge
Toutes les sections doivent être choisies de sorte que, sous l'effort maximal de traction développé par le vérin,
la limite d'élasticité du matériau utilisé pour les accessoires soit au moins égale à 2,5 fois l'effort maximal de
traction.
6 Instructions d'application
6.1 Installation
6.1.1 Une tolérance f8 conformément à l'ISO 286-2 est recommandée pour l'axe d'articulation. En règle
générale, une tolérance f6 doit être respectée pour ajuster l'arbre dans l'alésage de la rotule. Toutefois, dans
des cas exceptionnels (par exemple des difficultés d'installation du vérin), une tolérance f7 peut être admise.
Dans ce cas, il est recommandé de choisir un arbre en acier cémenté en raison du mouvement qui se
produira entre l'arbre et l'alésage de la rotule, et il convient que la lubrification s'effectue par l'arbre.
6.1.2 L'angle de débattement spécifié de ± 3 °pour la rotule est encore réalisable quand les faces internes
de la chape touchent les faces latérales de la bague intérieure de la rotule.
2) À publier. (Révision de l'ISO 5598:1985)
2 © ISO 2006 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 8133:2006(F)
6.1.3 Les chapes et les tenons d'extrémité de tige doivent être vissés à fond sur l'épaulement de la tige de
piston avant d'être bloqués en position.
6.2 Durée de vie de la rotule
6.2.1 La durée de vie de la rotule dépend de nombreux facteurs dont la charge spécifique, le sens où elle
s'exerce, l'angle d'oscillation, le type de lubrifiant et la fréquence de lubrification.
6.2.2 Les rotules sont conçues pour avoir une durée de vie acceptable dans des conditions normales de
fonctionnement.
6.2.3 Lorsque la charge s
...
