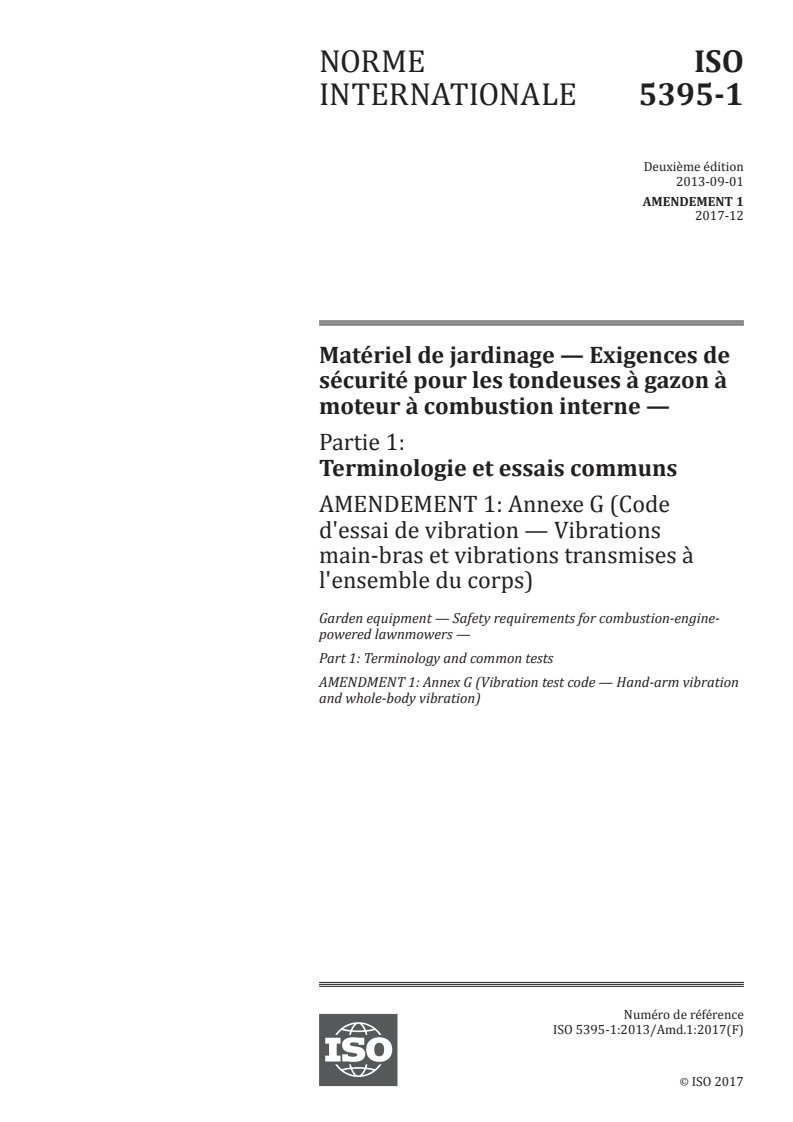

ISO 5395-1:2013/Amd 1:2017

NORME ISO
INTERNATIONALE 5395-1
Deuxième édition
2013-09-01
AMENDEMENT 1
2017-12
Matériel de jardinage — Exigences de
sécurité pour les tondeuses à gazon à
moteur à combustion interne —
Partie 1:
Terminologie et essais communs
AMENDEMENT 1: Annexe G (Code
d'essai de vibration — Vibrations
main-bras et vibrations transmises à
l'ensemble du corps)
Garden equipment — Safety requirements for combustion-engine-
powered lawnmowers —
Part 1: Terminology and common tests
AMENDMENT 1: Annex G (Vibration test code — Hand-arm vibration
and whole-body vibration)
Numéro de référence
ISO 5395-1:2013/Amd.1:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 23, Tracteurs et matériels agricoles et
forestiers, sous-comité SC 13 Matériel à moteur pour jardins et pelouses.
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)
Matériel de jardinage — Exigences de sécurité pour les
tondeuses à gazon à moteur à combustion interne —
Partie 1:
Terminologie et essais communs
AMENDEMENT 1: Annexe G (Code d'essai de vibration —
Vibrations main-bras et vibrations transmises à l'ensemble
du corps)
Références normatives
Ajouter les références normatives suivantes.
ISO 5349-1, Vibrations mécaniques — Mesurage et évaluation de l'exposition des individus aux vibrations
transmises par la main — Partie 1: Exigences générales
ISO 8041, Réponse des individus aux vibrations — Appareillage de mesure
Annexe G
Remplacer l'Annexe G par ce qui suit. Noter que G.1 n'a pas été révisé, mais a été conservé ici pour le
contexte.
G.1  Généralités
La présente annexe spécifie un code d’essai de vibration permettant de déterminer de manière efficace,
et dans des conditions spécifiées, l’amplitude des vibrations au niveau des mancherons des tondeuses
à gazon à conducteur à pied, y compris des sulkys, des commandes de direction des tondeuses à gazon
à conducteur porté, ainsi que les vibrations transmises à l’ensemble du corps pour des opérateurs
installés sur des sulkys ou des tondeuses à gazon à conducteur porté.
Bien que les amplitudes mesurées soient obtenues de manière artificielle, elles donnent néanmoins une
indication des valeurs à obtenir dans le cadre d’un fonctionnement normal réel.
G.2  Caractérisation des vibrations main-bras — Tondeuses à gazon à conducteur à pied
G.2.1  Direction du mesurage
Les vibrations en translation transmises à la main sont associées aux directions x, y ou z, illustrées à la
Figure G.1.
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 4 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)

z
x
a
y
z
x
a
y
z
x
y
a
Légende
a 100 mm
Figure G.1 — Exemples d’emplacement/orientation de transducteur (machines à conducteur à
pied)
Si la conception de la poignée n'est pas couverte par l'un de ces exemples, le transducteur pour les
vibrations main-bras doit se situer dans la position normale de fonctionnement de la main entre le
pouce et l'index. La position doit être décrite dans le rapport d'essai.
G.2.2  Emplacement du mesurage
La machine doit être portée à deux mains. Les mesurages doivent être effectués avec le transducteur
le plus proche possible d'un point sur la surface de prise entre le pouce et l'index (voir exemples à la
Figure G.1).
G.2.3  Amplitude des vibrations
2
L'amplitude des vibrations doit être l’accélération pondérée en fréquence a en m/s exprimant la
hw
valeur efficace (RMS). La pondération fréquentielle doit être conforme à l'ISO 5349-1.
La durée T ne doit pas être inférieure à 8 s pour chaque mesurage.
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 5 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)

G.2.4  Combinaison des directions des vibrations
Voir l'ISO 20643:2005/Amd 1:2012, 6.4.
La valeur de vibrations totale, a , est déterminée par:
hv
22 2
aa=+ aa+
hv hwxhwy hwz
où a , a , a sont les valeurs RMS de l'accélération pondérée en fréquence dans les directions x, y
hwx hwy hwz
et z, respectivement.
G.3  Caractérisation des vibrations main-bras et transmises à l'ensemble du corps — Tondeuses
à gazon à conducteur porté
G.3.1  Direction du mesurage
G.3.1.1  Les vibrations en translation transmises à la main provenant d'un volant de direction sont
associées au volant de direction comme suit:
— direction x: direction radiale;
— direction y: direction tangente au bord du volant de direction;
— direction z: direction orthogonale à la direction x et la direction y.
Ces directions sont illustrées à la Figure G.2.
Pour certaines machines, une commande de direction (par exemple des leviers) est utilisée à la place
d'un volant de direction. Dans ces cas, il convient de documenter les directions dans le rapport d'essai.
G.3.1.2  Les vibrations en translation transmises à l'ensemble du corps humain sont associées aux
directions correspondantes d'un système de coordonnées orthogonales (voir Figure G.3).
La terminologie communément utilisée en biodynamique renvoie les systèmes de coordonnées au
squelette humain dans une position anatomique normale. Les directions sont les suivantes:
— direction x: retour à la poitrine;
— direction y: du côté droit vers le côté gauche;
— direction z: des pieds (ou du derrière) vers la tête.
z
xy
A
z
y
90°
x
90°
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 6 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)

60°
x A
z
y
z
y
60°
x
Légende
A avant de la machine
Figure G.2 — Exemples d’emplacement/orientation de transducteur pour le mesurage des
vibrations main-bras (machine à conducteur porté)
Légende
1 surface de support
Figure G.3 — Directions du système de coordonnées basicentriques pour les vibrations
mécaniques transmises à l'ensemble du corps et influant sur les personnes
G.3.2  Emplacement du mesurage
Les exigences spécifiques doivent être conformes à l'EN 1032:2003+A1:2008, 6.2.
4 © ISO 2017 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 5395-1:2013/Amd.1:2017(F)

G.3.3  Amplitude des vibrations
Les exigences spécifiques doivent être conformes à l'EN 1032:2003+A1:2008, 6.3.
La durée du mesurage doit être conforme au G.5.3.
G.3.4  Mesurages des vibrations multi-axiales
Les exigences spécifiques doivent être conformes à l'EN 1032:2003+A1:2008, 6.4.
G.4  Appareillage
G.4.1  Généralités
Le dispositif de mesurage des vibrations doit être conforme à l’ISO 8041.
L'appareillage pour le mesurage des paramètres (par exemple pour le contrôle des conditions de
travail), dont les caractéristiques ne sont pas couvertes par l'ISO 8041, doit être documenté dans le
rapport d'essai de vibrations. La justification de l'utilisation d'un tel appareillage doit être fournie, ainsi
que les spécifications détaillées de l'appareillage.
Les tachymètres doivent avoir une exactitude de ± 2,5 %.
Il convient
...
