ISO 12086-1:2006 is a standard published by the International Organization for Standardization (ISO). Its full title is "Plastics - Fluoropolymer dispersions and moulding and extrusion materials - Part 1: Designation system and basis for specifications". This standard covers: ISO 12086-1:2006 establishes a system of designation for fluoropolymer materials that may be used as the basis for specifications. It covers the homopolymers and various copolymers of fluoromonomers used as dispersions and for moulding, extrusion and other specialized applications.
ISO 12086-1:2006 establishes a system of designation for fluoropolymer materials that may be used as the basis for specifications. It covers the homopolymers and various copolymers of fluoromonomers used as dispersions and for moulding, extrusion and other specialized applications.
ISO 12086-1:2006 is classified under the following ICS (International Classification for Standards) categories: 83.080.20 - Thermoplastic materials. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 12086-1:2006 has the following relationships with other standards: It is inter standard links to ISO/IEC ISP 10609-44:1995, ISO 20568-1:2017, ISO 12086-1:1995. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
You can purchase ISO 12086-1:2006 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 12086-1
Second edition
2006-02-15
Plastics — Fluoropolymer dispersions
and moulding and extrusion materials —
Part 1:
Designation system and basis
for specifications
Plastiques — Polymères fluorés: dispersions et matériaux pour
moulage et extrusion —
Partie 1: Système de désignation et base de spécification
Reference number
©
ISO 2006
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 2
3 Terms and definitions. 3
4 Abbreviated terms and symbols . 5
5 Designation system. 6
5.1 General. 6
5.2 Data block 1. 6
5.3 Data block 2. 7
5.4 Data block 3. 9
5.4.1 General. 9
5.4.2 Transition temperatures. 9
5.4.3 Relative molecular mass. 11
5.4.4 Mechanical properties. 12
5.4.5 Density . 14
5.4.6 Percentage fluoropolymer and surfactant . 14
5.4.7 Particle size . 15
5.4.8 Bulk density. 15
5.4.9 Powder-flow time . 16
5.4.10 Extrusion pressure . 16
5.4.11 Contamination. 16
5.5 Data block 4. 16
5.6 Data block 5. 17
5.7 Designatory properties for fluoropolymers . 17
5.7.1 Designatory properties applicable to all fluoropolymers. 17
5.7.2 Designatory properties specific to particular classes of fluoropolymer . 18
6 Example of a designation . 19
7 Specifications for fluoropolymers . 19
8 Packaging and marking . 21
8.1 Packaging . 21
8.2 Marking . 21
9 Sampling. 21
Annex A (normative) Designatory properties for common fluoropolymer types. 22
Annex B (normative) Designatory properties for common fluoropolymer types with
cross-reference listing to the tables for codes in ISO 12086-1 and the test methods in
ISO 12086-2. 24
Annex C (informative) The fluoropolymer family . 26
Annex D (informative) Standard specifications for fluoropolymers . 28
Annex E (informative) Listing of test methods included in ISO 12086-2 (in alphabetical order) . 29
Annex F (informative) Brief instructions for use of this part of ISO 12086 . 30

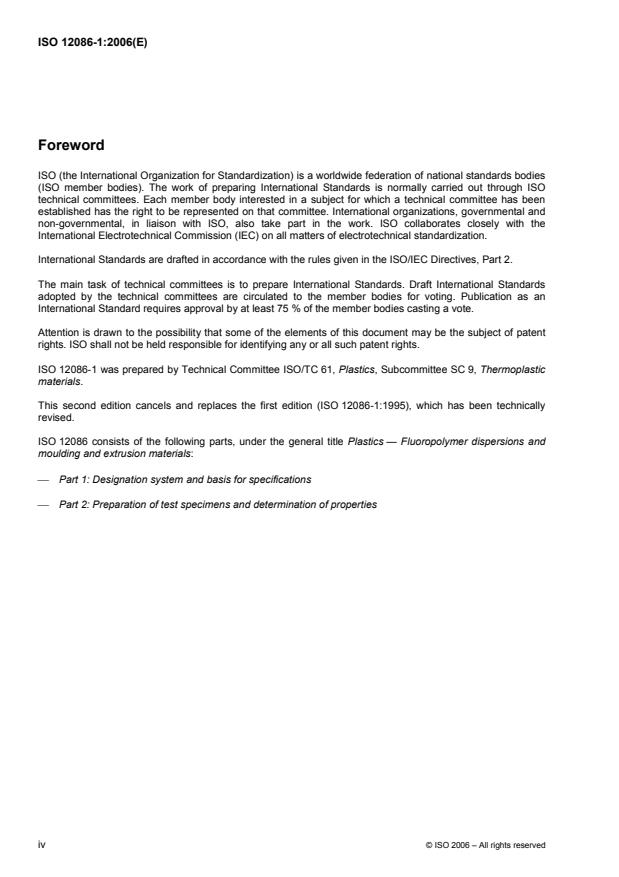

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 12086-1 was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 9, Thermoplastic
materials.
This second edition cancels and replaces the first edition (ISO 12086-1:1995), which has been technically
revised.
ISO 12086 consists of the following parts, under the general title Plastics — Fluoropolymer dispersions and
moulding and extrusion materials:
⎯ Part 1: Designation system and basis for specifications
⎯ Part 2: Preparation of test specimens and determination of properties
iv © ISO 2006 – All rights reserved
INTERNATIONAL STANDARD ISO 12086-1:2006(E)
Plastics — Fluoropolymer dispersions and moulding and
extrusion materials —
Part 1:
Designation system and basis for specifications
1 Scope
1.1 This part of ISO 12086 establishes a system of designation for fluoropolymer materials that may be
used as the basis for specifications. It covers the homopolymers and various copolymers of fluoromonomers
used as dispersions and for moulding, extrusion and other specialized applications. This part of ISO 12086
describes the designation system and provides codes and tables of values for the designatory properties. The
designation system is applicable both to conventional thermoplastic fluoropolymers, processed by various
techniques, and those materials that are processed by the unique operations required for the
non-conventional thermoplastic polytetrafluoroethylene. The materials include both the fluorocarbon polymers
and the various other fluoropolymers as virgin polymers or processed for reuse or recycling. This part of
ISO 12086 also includes an extension of the designation system that provides a basis for specification of the
materials. This basis for specification may be used to prepare specifications related to well-defined
applications. As explained in Clause 5, these specifications will use data blocks 1 to 4 and, if necessary, data
block 5 as a complement, the last-mentioned data block containing the specific requirements in relation to the
application. Fluoroelastomers are specifically excluded.
1.2 Fluoropolymers are long-chain homopolymers and copolymers of fluoromonomers. Fluoropolymers can
be modified with small amounts of different fluoromonomers. In general, provided the polymer is not modified
with more than five percent by mass of modifying fluoromonomer(s), it can be classed as the base polymer.
PVDF is classed as the base polymer when it is modified during polymerization with up to two percent by
mass of additional fluoromonomers in the polymer structure. For PTFE, up to one percent by mass of a
modifying comonomer is the limit for the material to be classed as polytetrafluoroethylene. A general
discussion of members of the fluoropolymer family is included in Annex C. This part of ISO 12086 is
particularly concerned with, but is not limited to, the materials listed in 4.2. The accepted abbreviated term for
each material is included in 4.2.
1.3 The various types of fluoropolymer are differentiated from each other by a classification system based
on the fluoropolymer genus and appropriate levels of the designatory properties, along with information about
basic polymer parameters, intended application or method of processing, important properties, additives,
colorants, fillers and reinforcing materials. Designatory properties for each fluoropolymer are selected from the
general list in 5.4, and those properties to be designated for each fluoropolymer are listed in 5.7 and in
Annexes A and B.
1.4 Provision is made for designation of materials involved in reuse and recycling of the fluoropolymers
covered by this part of ISO 12086. A set of designatory properties is provided for reprocessed PTFE because
of its special requirements. For non-virgin conventional thermoplastic fluoropolymers, the same designatory
properties as used for virgin materials are used with inclusion of the code Z1, Z2 or Z3 in data block 1 as
specified in Table 1.
1.5 It is not intended to imply that materials having the same designation necessarily give the same
performance. The converse should also be emphasized, i.e. materials with different designations may be
suitable for use in the same application. This part of ISO 12086 does not provide engineering data,
performance data or processing conditions which may be required to specify materials for particular end-use
applications (see the discussion on use of data block 5 in Clauses 5 and 7). If such additional properties are
required, they can be determined in accordance with the test methods specified in ISO 12086-2, if suitable.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 472, Plastics — Vocabulary
ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and
extrusion plastics
ISO 1043-1, Plastics — Symbols and abbreviated terms — Part 1: Basic polymers and their special
characteristics
ISO 1043-2, Plastics — Symbols and abbreviated terms — Part 2: Fillers and reinforcing materials
ISO 1133, Plastics — Determination of the melt mass-flow rate (MFR) and the melt volume-flow rate (MVR) of
thermoplastics
ISO 1183-1, Plastics — Methods for determining the density of non-cellular plastics — Part 1: Immersion
method, liquid pyknometer method and titration method
ISO 1183-2, Plastics — Methods for determining the density of non-cellular plastics — Part 2: Density gradient
column method
ISO 12000, Plastics/rubber — Polymer dispersions and rubber latices (natural and synthetic) — Definitions
and review of test methods
ISO 12086-2, Plastics — Fluoropolymer dispersions and moulding and extrusion materials — Part 2:
Preparation of test specimens and determination of properties
ASTM D 1430, Standard Classification System for Polychlorotrifluoroethylene (PCTFE) Plastics
ASTM D 1600, Standard Terminology for Abbreviated Terms Relating to Plastics
ASTM D 3222, Standard Specification for Unmodified Poly(Vinylidene Fluoride) (PVDF) Molding, Extrusion
and Coating Materials
ASTM D 3418, Standard Test Method for Transition Temperatures of Polymers by Differential Scanning
Calorimetry
ASTM D 3892, Standard Practice for Packaging/Packing of Plastics
ASTM D 4591, Standard Test Method for Determining Temperatures and Heats of Transitions of
Fluoropolymers by Differential Scanning Calorimetry
ASTM D 4895, Standard Specification for Polytetrafluoroethylene (PTFE) Resin Produced from Dispersion
ASTM D 5033, Standard Guide for Development of ASTM Standards Relating to Recycling and Use of
Recycled Plastics
2 © ISO 2006 – All rights reserved
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 472 and the following terms and
definitions apply. The terms listed in 3.1 to 3.3 are repeated from ISO 472 to be sure there is no
misunderstanding.
3.1
dispersion
heterogeneous system in which a finely divided material is distributed in another material
3.2
fluoroplastic
plastic based on polymers made with monomers containing one or more atoms of fluorine, or copolymers of
such monomers with other monomers, the fluoromonomer being in the greatest amount by mass
3.3
latex
colloidal aqueous dispersion of a polymeric material
3.4
amorphous
noncrystalline, or devoid of regular structure
3.5
bulk density
mass (in grams) per litre of material, measured under the conditions of the test
3.6
copolymer
polymer formed from two or more types of monomer
3.7
emulsion polymer
〈fluoropolymer materials〉 material isolated from its polymerization medium as a colloidal aqueous dispersion
of the polymer solids
NOTE This definition, used in the fluoropolymer industry, is similar to that for “latex” in ISO 472 and is quite different
from the definition for “emulsion” in ISO 472.
3.8
fluorocarbon plastic
plastic based on polymers made from perfluoromonomers only
3.9
fluoroelastomer
elastomer based on polymers made from monomers containing one or more atoms of fluorine, or copolymers
of such monomers with other monomers, the fluoromonomer(s) being in the greatest amount by mass
3.10
fluoropolymer
synonymous with fluoroplastic (see 3.2)
3.11
melt-processible
capable of being processed by, for example, injection moulding, screw extrusion and other operations typically
used with thermoplastics
3.12
preforming
compacting powdered PTFE material under pressure in a mould to produce a solid object, called a preform,
that is capable of being handled
NOTE With PTFE, “moulding” and “compaction” are terms used interchangeably with “preforming”.
3.13
presintered resin
resin that has been treated thermally at or above the melting point of the resin at atmospheric pressure
without having been previously preformed
3.14
reprocessed plastic
material from the manufacture of semifinished forms of fluoropolymers that has been converted to a form
suitable for further use
NOTE 1 This material is often referred to as a byproduct from processing.
NOTE 2 Related definitions are presented in ASTM D 5033.
3.15
sintering
〈PTFE〉 thermal treatment during which the material is melted and recrystallized by cooling, with coalescence
occurring during the treatment
3.16
standard specific gravity
SSG
specific gravity of a specimen of PTFE material preformed, sintered and cooled through the crystallization
point at a rate of 1 °C per minute in accordance with the appropriate sintering schedule as described in
ISO 12086-2
NOTE The SSG of unmodified PTFE is inversely related to its molecular mass.
3.17
suspension polymer
polymer isolated from its liquid polymerization medium as a solid having a particle size well above colloidal
dimensions
3.18
zero-strength time
ZST
measure of the relative molecular mass of PCTFE
4 © ISO 2006 – All rights reserved
4 Abbreviated terms and symbols
4.1 The abbreviated terms given in ISO 1043-1 and ISO 1043-2 are applicable to this part of ISO 12086.
4.2 This part of ISO 12086 is particularly concerned with, but is not limited to, the materials listed below
(there are minor differences from ISO 1043-1 and ISO 1043-2 that reflect current usage of the terms and
abbreviated terms):
ECTFE ethylene-chlorotrifluoroethylene copolymer
EFEP ethylene-tetrafluoroethylene-hexafluoropropene copolymer
ETFE ethylene-tetrafluoroethylene copolymer
FEP perfluoro(ethylene-propene) copolymer
PCTFE polychlorotrifluoroethylene
PFA perfluoro(alkoxy alkane)
PTFE polytetrafluoroethylene
PVDF poly(vinylidene fluoride)
PVF poly(vinyl fluoride)
TFE/PDD tetrafluoroethylene-perfluorodioxole copolymer
VDF/CTFE vinylidene fluoride-chlorotrifluoroethylene copolymer
VDF/HFP vinylidene fluoride-hexafluoropropene copolymer
VDF/TFE vinylidene fluoride-tetrafluoroethylene copolymer
VDF/TFE/HFP vinylidene fluoride-tetrafluoroethylene-hexafluoropropene copolymer
4.3 For the purposes of this part of ISO 12086, the following additional abbreviated terms apply.
AF amorphous fluoropolymer
ESG extended specific gravity
MFR melt mass-flow rate
MVR melt volume-flow rate
SSG standard specific gravity
SVI stretching-void index
TII thermal-instability index
ZST zero-strength time
5 Designation system
5.1 General
The designation system for thermoplastics is based on the following standard pattern:
Designation
Identity block
Individual-item block
International
Description block
Standard
(optional)
Data Data Data Data Data
number
block block block block block
block
1 2 3 4 5
The designation consists of an optional description block, reading “Thermoplastics”, and an identity block
comprising the International Standard number and an individual-item block. For unambiguous designation, the
individual-item block is subdivided into five data blocks comprising the following information:
⎯ Data block 1: Identification of the plastic by its abbreviated term in accordance with ISO 1043-1
(supplemented, if necessary, by the abbreviated term for the fluoropolymer as listed in 4.2
or ASTM D 1600) and information about the composition of the polymer (see 5.2).
⎯ Data block 2: Position 1: Intended application and/or method of processing (see 5.3).
Positions 2 to 8: Important properties, additives and supplementary information (see 5.3).
⎯ Data block 3: Designatory properties (see 5.4 and 5.7).
⎯ Data block 4: Fillers or reinforcing materials designated by letters as given in ISO 1043-2 (supplemented
by the codes listed in Table 20), along with arabic numerals representing the nominal
percentage content by mass (see 5.5).
⎯ Data block 5: Additional details included in this data block will transform the general designation of a
material into a material specification. This may be done by reference to particular
requirements for properties, by reference to a suitable national standard, or both. See
Clause 7 for further discussion and examples.
The first character of the individual-item block shall be a hyphen. The data blocks shall be separated from
each other by a comma.
If a data block is not used, this shall be indicated by doubling the separation sign, i.e. by two commas (,,).
5.2 Data block 1
In this data block, fluoropolymers are identified by the abbreviated term given in ISO 1043-1, followed by a
hyphen and one letter that codes additional information about the polymer as specified in Table 1. See 4.2 for
a list of commonly used fluoropolymers with the abbreviated term for each.
6 © ISO 2006 – All rights reserved
Table 1 — Code-letters used for additional information in data block 1
Code-letter Meaning of code-letter
A
Modified
B
Block copolymer
C Controlled rheology, narrow molecular-mass distribution
D Dispersion
E Emulsion polymer
F
Filler resin (additive resin)
G Casting polymer
H Homopolymer
K Copolymer
L
Graft polymer
M Bulk polymer
R Random copolymer
S Suspension polymer
SS
Presintered suspension polymer
Z1 In-house-recovered material; out of specification/waste
Z2 Reprocessed; byproduct from processing
Z3 Postconsumer material
5.3 Data block 2
This block can indicate up to eight items of information coded by letters as specified in Table 2. Information
about intended application or method of processing is given in position 1. Information about important
properties, additives and supplementary information (up to seven items) is given, if requested, in positions 2
to 8. The code-letters are specified in Table 2.
If only one letter is given (e.g. E), its meaning must come from position 1. If information is presented in
positions 2 to 8 and no specific information is given in position 1, a code-letter in position 1 is required. If no
code-letter is appropriate, the letter X shall be inserted in position 1. An alphabetical order is recommended if
more than one code-letter is used in any of positions 2 to 8.
Any indication of an intended application in data block 2 shall be selected carefully. Many materials are
capable of more than one application or method of processing, e.g., extrusion (E) and moulding (M). Such
materials are not special modifications and shall be coded “general use” (G). Coding for special methods of
processing shall be reserved for materials designed for the application.
Table 2 — Code-letters used in data block 2
Intended application or method of processing Essential properties, additives or other information
Code-letter Position 1 Code-letter Positions 2 to 8
A C
Adhesives Coloured
B Blow moulding D Powder
B1 Extrusion blow moulding D1 Dry blend
B2 Injection blow moulding D2 Free-flowing
C D3
Calendering Not free-flowing
E Extrusion E Expandable
F Filled compounds F Special burning characteristics
General use
G F1 Oxygen index > 95 %
H Coating F2 Flame retarded
H1 Powder coating F4 Reduced smoke emission
H2 G
Dip coating Granules
H3 Wet coating G1 Pellets
H4 Impregnation G2 Lentils
H5 Spray coating G3 Beads
K H1
Cable and wire coating Stabilized against radiation
L Monofilament extrusion L Light and weather stabilized
M Moulding M Nucleated
M1 Injection moulding M1 Modified by comonomer
M2 N
Transfer moulding Natural (no colour added)
P Paste extrusion N1 Suitable for food contact
Q Compression moulding N2 High purity
Q1 Automatic moulding P Impact modifiied
Q2 R
Isostatic moulding Mould release agent
R Rotational moulding S Lubricated
S Sintering S1 External lubrication
T Tape manufacture T Transparent
T1 T1
Skived tape or film Translucent
T2 Unsintered tape or film T2 Opaque
T3 Expanded tape or film T3 Improved transmission in UV
V Thermoforming T4 Reduced transmission in UV
X V
No indication Heat shrinkable
Y Textile yarns, spinning W1 Improved chemical resistance
X Crosslinkable
Y Increased electrical conductivity
Z
Antistatic
8 © ISO 2006 – All rights reserved
5.4 Data block 3
5.4.1 General
Each member of the fluoropolymer family has its own set of designatory properties selected from the
properties listed below and discussed further in 5.7. Annex A provides the information in tabular form.
Annex B provides a summary that lists each of the fluoropolymers specifically included in this part of
ISO 12086 and its designatory properties. Table number and page references are provided for each
designatory property along with the subclause and page reference to the test method provided in ISO 12086-2.
The designatory properties shall be determined in accordance with the test methods and conditions indicated
for each item. There is one position in data block 3 for each of the designatory properties for a particular
fluoropolymer. Therefore, data block 3 may have more positions for one fluoropolymer than for another. As an
example, from Annex A or B one finds seven designatory properties for PTFE-S, so there will be seven
positions in data block 3 for this polymer. PTFE-Z, on the other hand, has only two designatory properties, and
there will therefore be only two positions in data block 3. The codes for some properties such as melt flow rate
may require more than one letter or number. The results shall be classified and coded in data block 3 as
indicated in the tables and presented in the order that the designatory properties are presented in 5.7 and
listed in Annex A. A full stop shall be used to separate the code or codes in one position from those in the next.
When codes for a property are not included, this shall be indicated by the full stop that normally would be
included at the end of the codes for that position. The result is that two full stops in sequence, “.”, show that
codes for a property have not been included in the designation.
A full stop is not used at the end of the last position in the data block unless the last position is vacant.
If a property value falls on or near a range limit, the manufacturer shall state which range will designate the
material. If subsequent individual test values lie on, or on either side of, the range limit because of
manufacturing tolerances, the designation is not affected. The resin manufacturer shall set the codes in data
block 3.
NOTE Not all the combinations of the values of the designatory properties have to be provided for currently available
polymers. Not all combinations of designatory properties are possible for a polymer.
5.4.2 Transition temperatures
5.4.2.1 Melting-peak temperature
The melting-peak temperature shall be determined in accordance with the principles of ASTM D 3418 and
ASTM D 4591, modified by details given in ISO 12086-2. Melting-peak temperature shall be used as a
designatory property for crystalline and semicrystalline polymers. Codes and ranges are given in Table 3.
5.4.2.2 Glass-transition temperature
The glass-transition temperature shall be determined in accordance with the principles of ASTM D 3418,
modified by details given in ISO 12086-2. The glass-transition temperature shall be used as a designatory
property for amorphous fluoropolymers. Codes and ranges are listed in Table 3.
Table 3 — Codes and ranges for thermal transition temperatures in data block 3
Code Range of temperature (°C)
A
< 20
B
20 to < 30
C 30 to < 40
D 40 to < 50
E
50 to < 60
F
60 to < 70
G 70 to < 80
H 80 to < 90
I
90 to < 100
J
100 to < 110
K 110 to < 120
L 120 to < 130
M 130 to < 140
N
140 to < 150
O
150 to < 160
P 160 to < 170
Q 170 to < 180
R
180 to < 190
S
190 to < 200
T
200 to < 210
U 210 to < 220
V 220 to < 230
W
230 to < 240
X
240 to < 250
Y 250 to < 260
Z 260 to < 270
270 to < 280
280 to < 290
290 to < 300
4 300 to < 310
5 310 to < 320
320 to < 330
330 to < 340
8 340 to < 350
9 350 to < 360
0 W 360
10 © ISO 2006 – All rights reserved
5.4.3 Relative molecular mass
5.4.3.1 General
Standard specific gravity (SSG) is the property usually used to measure the relative molecular mass of the
polymers used in the PTFE industry. The melt mass-flow rate (MFR) is usually used for conventional
thermoplastic fluoropolymers. For PCTFE, the zero-strength time (ZST) is used. With MFR, the codes have
three digits: a number to indicate the value of the flow rate and two letters to indicate the test load and test
temperature, respectively.
5.4.3.2 Standard specific gravity (SSG)
SSG shall be determined in accordance with the procedure described in ISO 12086-2. Codes and ranges are
listed in Table 4.
Table 4 — Codes for standard specific gravity (SSG) in data block 3
Code SSG
< 2,140
1 2,140 to < 2,160
2 2,160 to < 2,180
2,180 to < 2,200
4 2,200 to < 2,220
2,220 to < 2,240
6 W 2,240
5.4.3.3 Melt mass-flow rate and melt volume-flow rate
Melt mass-flow rate or melt volume-flow rate shall be determined in accordance with ISO 1133, modified by
details provided in ISO 12086-2 and using test conditions selected from Tables 6 and 7 of this part of
ISO 12086. The melt mass-flow rate is indicated in data block 3 by the codes and ranges given in Table 5
followed by the codes for temperature and load given in Tables 6 and 7. If melt volume-flow rate is determined,
the melt mass-flow rate may be calculated from the volume-flow rate and the melt density of the polymer.
Table 5 — Codes for melt mass-flow rate (MFR) in data block 3
Code MFR (g/10 min)
< 0,1
0,1 to < 0,2
2 0,2 to < 0,5
3 0,5 to < 1,0
4 1,0 to < 2,1
2,0 to < 5,0
5,0 to < 10,0
10,0 to < 20,0
20,0 to < 50,0
W 50,0
Table 6 — Codes for MFR test temperature in data block 3
Code Test temperature (°C)
A 372 ± 1
B 297 ± 1
C 271,5 ± 1
D 265 ± 1
E 230 ± 1
Table 7 — Codes for MFR test load in data block 3
Code Test load (kg)
1 0,325
2 1,20
3 2,16
4 3,8
5 5,0
6 10,0
7 12,5
8 21,6
9 31,6
5.4.3.4 Zero-strength time (ZST)
Zero-strength time shall be determined as described in ASTM D 1430 and the results coded as indicated in
Table 8.
Table 8 — Codes for zero-strength time (ZST) in data block 3
Code ZST (s)
0 < 115
1 115 to < 175
2 175 to < 300
3 300 to < 750
4 750 to < 2 500
5 W 2 500
5.4.4 Mechanical properties
Tensile strength, tensile yield stress, percentage elongation at break and modulus properties shall be
determined in accordance with the principles of ISO 527-2, modified by details given in ISO 12086-2. Tables 9
to 12 provide the codes to use for each range of tensile strength (including specimen thickness for PTFE-S),
tensile yield stress, percentage elongation at break and tensile modulus.
12 © ISO 2006 – All rights reserved
Table 9 — Codes for tensile strength and tensile yield stress in data block 3
Code Tensile strength and tensile yield stress (MPa)
A < 15
B 15 to < 20
C 20 to < 25
D 25 to < 30
E 30 to < 35
F 35 to < 40
G 40 to < 45
H 45 to < 50
I 50 to < 55
J W 55
Table 10 — Codes for percentage elongation at break in data block 3
Code Percentage elongation at break
A < 50
B 50 to < 100
C 100 to < 150
D 150 to < 200
E 200 to < 250
F 250 to < 300
G 300 to < 350
H 350 to < 400
I 400 to < 500
J 500 to < 600
K 600 to < 800
L W 800
Table 11 — Codes for tensile modulus in data block 3
Code Tensile modulus (MPa)
A < 500
B 500 to < 800
C 800 to < 1 200
D 1 200 to < 1 600
E 1 600 to < 2 000
F 2 000 to < 3 000
G 3 000 to < 4 000
H 4 000 to < 6 000
I W 6 000
Table 12 — Codes for specimen thickness for PTFE-S in data block 3
Code Specimen thickness (mm)
1 < 0,125
2 0,125 to < 0,500
3 0,500 to < 1,00
4 W 1,00
5.4.5 Density
Density shall be determined in accordance with the principles of ISO 1183-1 and ISO 1183-2 as specified in
ISO 12086-2. The codes are listed in Table 13.
Table 13 — Codes for density in data block 3
Code Density (g/cm at 23 °C)
A < 1,6
B 1,6 to < 1,7
C 1,7 to < 1,8
D 1,8 to < 1,9
E 1,9 to < 2,0
F 2,0 to < 2,1
G 2,1 to < 2,2
H 2,2 to < 2,3
I 2,3 to < 2,4
J 2,4 to < 2,5
K 2,5 to < 3,0
L 3,0 to < 3,5
M 3,5 to < 4,0
N 4,0 to < 4,5
O 4,5 to < 5,0
P 5,0 to < 5,5
Q 5,5 to < 6,0
R 6,0 to < 6,5
S 6,5 to < 7,0
T W 7,0
5.4.6 Percentage fluoropolymer and surfactant
Percentage fluoropolymer and surfactant shall be determined in accordance with the procedures provided in
ISO 12086-2. The surfactant content shall be reported as the percentage by mass based on the content of dry
fluoropolymer. The percentage shall be coded in position 6 of data block 3 by combining the code-number for
the percentage fluoropolymer from Table 14 with the code-letter for percentage of added surfactant from
Table 15.
14 © ISO 2006 – All rights reserved
Table 14 — Codes and ranges for percentage fluoropolymer in dispersions in data block 3
Code Percentage fluoropolymer
2 u 40
4 > 40
Table 15 — Codes and ranges for added-surfactant content in data block 3
(calculated as a percentage of the mass of the polymer)
Code Percentage surfactant, minimum
A < 0,5
B 0,5 to < 2,5
C 2,5 to < 3,5
D W 3,5
5.4.7 Particle size
Particle size shall be determined by the method described in ISO 12086-2. An appropriate method for particle
size depends upon the particular fluoropolymer. The methods include wet- or dry-sieve analysis, electric
sensing-zone testing and light scattering. Automated or other instruments that have been shown to provide
equivalent results shall be acceptable alternatives to the detailed procedures given in ISO 12086-2. Codes
and ranges are given in Table 16.
Table 16 — Codes and ranges for particle size (50 % retention) in data block 3
Code Particle size (µm)
0 < 10
1 10 to < 125
2 125 to < 250
3 250 to < 355
4 355 to < 500
5 500 to < 710
6 710 to < 1 000
7 W 1 000
5.4.8 Bulk density
Bulk density shall be determined as described in ISO 12086-2. Codes and ranges are listed in Table 17.
Table 17 — Codes and ranges for bulk density in data block 3
Code Bulk density (g/l)
1 < 500
2 500 to 800
3 > 800
5.4.9 Powder-flow time
Powder-flow time shall be determined as described in ISO 12086-2. Codes and ranges are listed in Table 18.
Table 18 — Codes and ranges for powder-flow time in data block 3
Code Powder-flow time (s)
0 Test inappropriate
1 < 10
2 10 to 20
3 > 20
5.4.10 Extrusion pressure
Extrusion pressure shall be determined by the procedure described in ISO 12086-2. Codes and ranges are
listed in Table 19.
Table 19 — Codes and ranges for extrusion pressure in data block 3
(determined using a reduction ratio of 400:1)
Code Extrusion pressure (MPa)
< 15
2 15 to 35
> 35
5.4.11 Contamination
Specification for freedom from contamination may be established by agreement between the seller and the
purchaser.
5.5 Data block 4
Data block 4 is used to indicate:
⎯ the type of filler or reinforcing material used as an additive;
⎯ the physical form of the additive.
These items can be coded as specified in ISO 1043-2. Table 20 lists codes for types and forms of typical
additive material. The additive content may be coded by figures representative of the nominal percentage
mass content of the material, separated from the code for the material itself by a hyphen “-” if required for
clarity. Mixtures of materials, forms of materials (powder, fibre, etc.), or both, are designated by combining the
codes using a “+” sign.
16 © ISO 2006 – All rights reserved
Table 20 — Codes for fillers and reinforcing materials in data block 4
Code Material Code Form/structure
B Boron B Bead, spheres, balls
C C
Carbon Chips, cuttings
C1 D
Coke Powder
C2 Partially graphitized carbon F Fibre
C-G Graphite G Ground
E Clay H Whiskers
G K
Glass Knitted fabric
K Calcium carbonate L Layer
M Mineral, metal M Mat (thick)
M1 Aluminium oxide N Non-woven and thin
M2 P
Bronze Paper
M3 Calcium fluoride S Rovings
M4 Molybdenum disulfide T Scales, flakes
M5 V
Stainless steel Cord
P W
Mica Veneer
Q Silica X Not specified
R Aramid Y Yarn
S Synthetic, organic Z Others
S-X
X is the abbreviated term for a polymer used as the filler
T Talcum
X Not specified
Z1 In-house-recovered material
Z2
Reprocessed material
X3 Postconsumer material
5.6 Data block 5
Use of this data block provides for specification of fluoropolymer materials in addition to designation. As
mentioned earlier in the general discussion of the data block system, this may be done by explicit reference to
specific properties, to a suitable national standard, or to a combination of the two. Test methods provided in
ISO 12086-2 shall be used to determine the properties specified. The properties that may be specified are not
limited to the designatory properties. Codes and ranges are included in ISO 12086-2 for some properties that
are often required for specifications but that are not used for designation and, therefore, are not included in
this part of ISO 12086. Additional discussion and examples for guidance on the use of data block 5 are
provided in Clause 7.
5.7 Designatory properties for fluoropolymers
5.7.1 Designatory properties applicable to all fluoropolymers
5.7.1.1 General
For each polymer, usually only one of the properties listed in 5.7.1.2 to 5.7.1.5 will be selected as the
designatory property. An exception involves mechanical properties, for which one or more properties may be
selected in accordance with Annex A or B.
5.7.1.2 Thermal-transition temperatures, °C
Melting-peak temperature, T (for crystalline polymers).
m
Glass-transition temperature, T (for amorphous polymers).
g
5.7.1.3 Relative molecular mass
Melt mass-flow rate (MFR), g/10 min (dg/min) (for conventional thermoplastic materials and PTFE-F).
Standard specific gravity (SSG) (for PTFE-type materials except PTFE-F).
Zero-strength time (ZST), s (for PCTFE only).
5.7.1.4 Mechanical properties
Tensile stress at yield (yield stress), MPa (for PVDF and its copolymers).
Tensile stress at break (tensile strength), MPa (for other fluoropolymers).
Percentage elongation at break.
Tensile modulus, MPa (for PVDF and its copolymers).
5.7.1.5 Density, g/cm
5.7.2 Designatory properties specific to particular classes of fluoropolymer
5.7.2.1 Dispersions
5.7.2.1.1 Polymer in the dispersion expressed as a percentage of the mass of the dispersion.
5.7.2.1.2 Surfactant in the dispersion expressed as a percentage of the mass of the polymer.
5.7.2.2 PTFE and related polymers that usually are not processed by typical extrusion, injection
moulding, etc. (include the requirements of 5.7.2.2.1 for the polymer isolated from PTFE dispersions)
5.7.2.2.1 All properties from 5.7.1 (in 5.7.1.3, use SSG).
5.7.2.2.2 Particle or agglomerate size for PTFE powders.
5.7.2.2.3 Bulk density for PTFE powders.
5.7.2.2.4 Powder-flow time for PTFE powders.
5.7.2.2.5 Extrusion pressure for emulsion-polymer PTFE.
5.7.2.3 Conventional thermoplastic fluoropolymers
Conventional thermoplastic fluoropolymers require use of all the properties listed in 5.7.1. In 5.7.1.3 use
melt-flow rate (except for PCTFE where ZST shall be used).
18 © ISO 2006 – All rights reserved
6 Example of a designation
ETFE fluoropolymer material for general-purpose moulding and extrusion.
Designation: Thermoplastics ISO 12086-ETFE-K,GGlN,Y.5B5.B.H.,,,
Detailed explanation of the designation:
7 Specifications for fluoropolymers
7.1 Data block 5 provides for converting a designation into a specification. Four preferred ways to use data
block 5 are outlined below with examples of each procedure. Other systems that will provide the information
needed for a specification may be used.
7.2 Convert a designation into a specification by placing an asterisk “*” before the code for a property in
data block 3 and then including an asterisk at a corresponding place in data block 5 to indicate that the data
block limits shown in the designation are specification limits and that the provisions in Subclause 5.3 are not in
effect. One or more properties may be chosen in defining a specification.
EXAMPLE Provide a designation and specification, where each designatory property is desired as part of the
specification with the specification limits equal to the range limits, for a PVDF homopolymer, suspension-polymerized,
standard grade for extrusion, sold as natural-coloured granules and having:
⎯ a melting point between 170 °C and 180 °C;
⎯ an MFR between 5 and 10 when tested at 230 °C and 5 kg load;
⎯ a tensile yield stress between 50 MPa and 55 MPa;
⎯ an elongation at break between 50 % and 100 %;
⎯ a tensile modulus between 2 000 MPa and 3 000 MPa; and
3 3
⎯ a density between 1,7 g/cm and 1,8 g/cm .
(These properties describe a Type II PVDF as defined i
...
NORME ISO
INTERNATIONALE 12086-1
Deuxième édition
2006-02-15
Plastiques — Polymères fluorés:
dispersions et matériaux pour moulage
et extrusion —
Partie 1:
Système de désignation et base
de spécification
Plastics — Fluoropolymer dispersions and moulding and extrusion
materials —
Part 1: Designation system and basis for specifications
Numéro de référence
©
ISO 2006
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 2
3 Termes et définitions. 3
4 Termes abrégés et symboles . 5
5 Système de désignation. 6
5.1 Généralités . 6
5.2 Bloc de données 1 . 6
5.3 Bloc de données 2 . 7
5.4 Bloc de données 3 . 9
5.4.1 Généralités . 9
5.4.2 Températures de transition . 9
5.4.3 Masse moléculaire relative . 11
5.4.4 Propriétés mécaniques . 12
5.4.5 Masse volumique. 14
5.4.6 Pourcentage de polymère fluoré et de surfactant. 14
5.4.7 Granulométrie . 15
5.4.8 Masse volumique apparente. 15
5.4.9 Temps d'écoulement de la poudre. 16
5.4.10 Pression d'extrusion . 16
5.4.11 Contamination. 16
5.5 Bloc de données 4 . 16
5.6 Bloc de données 5 . 17
5.7 Propriétés de désignation des polymères fluorés . 17
5.7.1 Propriétés de désignation applicables à tous les polymères fluorés . 17
5.7.2 Propriétés de désignation spécifiques de certaines classes de polymères fluorés . 18
6 Exemple de désignation. 19
7 Spécifications des polymères fluorés . 19
8 Emballage et marquage . 21
8.1 Emballage . 21
8.2 Marquage . 21
9 Échantillonnage . 21
Annexe A (normative) Propriétés de désignation pour les types courants de polymères fluorés . 22
Annexe B (normative) Propriétés de désignation des types courants de polymères fluorés et liste
des correspondances entre les tableaux de codes de l'ISO 12086-1 et les méthodes
d'essai de l'ISO 12086-2 . 24
Annexe C (informative) La famille des polymères fluorés . 26
Annexe D (informative) Spécifications normalisées relatives aux polymères fluorés . 28
Annexe E (informative) Liste des méthodes d'essai figurant dans l'ISO 12086-2
(par ordre alphabétique) . 29
Annexe F (informative) Instructions succinctes relatives à l'utilisation de la présente partie de
l'ISO 12086 . 30

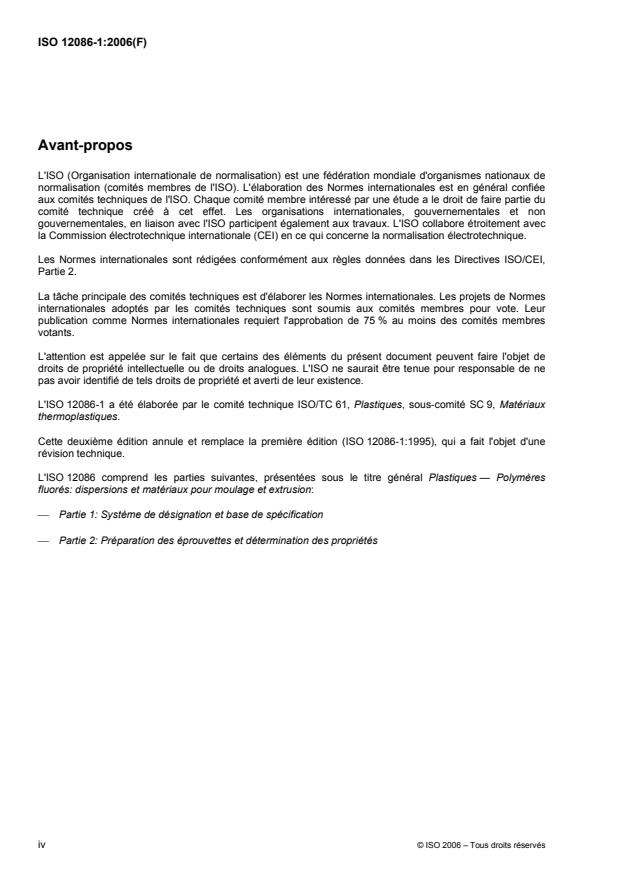

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 12086-1 a été élaborée par le comité technique ISO/TC 61, Plastiques, sous-comité SC 9, Matériaux
thermoplastiques.
Cette deuxième édition annule et remplace la première édition (ISO 12086-1:1995), qui a fait l'objet d'une
révision technique.
L'ISO 12086 comprend les parties suivantes, présentées sous le titre général Plastiques — Polymères
fluorés: dispersions et matériaux pour moulage et extrusion:
⎯ Partie 1: Système de désignation et base de spécification
⎯ Partie 2: Préparation des éprouvettes et détermination des propriétés
iv © ISO 2006 – Tous droits réservés
NORME INTERNATIONALE ISO 12086-1:2006(F)
Plastiques — Polymères fluorés: dispersions et matériaux
pour moulage et extrusion —
Partie 1:
Système de désignation et base de spécification
1 Domaine d'application
1.1 La présente partie de l'ISO 12086 établit un système de désignation des polymères fluorés qui peut être
utilisé comme base de spécification. Elle couvre les homopolymères et les divers copolymères de monomères
fluorés utilisés sous forme de dispersions ainsi que pour le moulage, l'extrusion et d'autres applications
spécialisées. La présente partie de l'ISO 12086 décrit le système de désignation et fournit des codes et des
tableaux de valeurs relatifs aux propriétés de désignation. Ce système de désignation s'applique à la fois aux
polymères fluorés thermoplastiques classiques mis en œuvre selon des techniques variées et à ceux mis en
œuvre uniquement suivant les techniques requises pour le polytétrafluoroéthylène thermoplastique non
conventionnel. Ces matériaux comprennent à la fois les polymères fluorocarbonés et les divers autres
polymères fluorés sous forme de polymères vierges ou mis en œuvre en vue d'une réutilisation ou d'un
recyclage. La présente partie de l'ISO 12086 comprend également une extension du système de désignation
fournissant une base de spécification des matériaux. Comme expliqué dans l'Article 5, cette base de
spécification peut être utilisée pour établir des spécifications relatives à des applications bien définies. Ces
spécifications utiliseront les blocs de données 1 à 4 et, si nécessaire, le bloc de données 5 en complément,
celui-ci contenant les exigences spécifiques à l'application. Les élastomères fluorés sont exclus à dessein.
1.2 Les polymères fluorés sont des homopolymères et des copolymères de monomères fluorés à chaîne
longue. Les polymères fluorés peuvent être modifiés avec de petites quantités de divers monomères fluorés.
En général, à condition que le polymère ne soit pas modifié avec plus de 5 % en masse du (des)
monomère(s) fluoré(s) modificateurs, il peut être classé parmi les polymères de base. Le PVDF est considéré
comme un polymère de base lorsqu'il est modifié pendant la polymérisation de manière à contenir au
maximum 2 % en masse de monomères fluorés supplémentaires dans la structure du polymère. En ce qui
concerne le PTFE, un maximum de 1 % en masse de comonomère modificateur constitue la limite pour que le
matériau puisse être considéré comme du polytétrafluoroéthylène. Une étude générale relative aux corps qui
font partie de la famille des polymères fluorés est présentée à l'Annexe C. La présente partie de l'ISO 12086
traite en particulier des matériaux énumérés en 4.2, sans toutefois se limiter à ceux-ci. Les symboles adoptés
qui correspondent aux matériaux sont inclus en 4.2.
1.3 Les divers types de polymères fluorés sont différenciés les uns des autres par un système de
classification basé sur le genre du polymère fluoré considéré et sur les niveaux appropriés des propriétés de
désignation, ainsi que sur les informations relatives aux paramètres se rapportant au polymère de base, à
l'application envisagée ou à la méthode de mise en œuvre choisie, aux propriétés essentielles, aux additifs,
colorants, charges et matériaux de renfort. Les propriétés de désignation de chaque polymère fluoré sont
sélectionnées à partir de la liste générale donnée en 5.4 et les propriétés à désigner pour chaque polymère
fluoré sont énumérées en 5.7 et dans les Annexes normatives A et B.
1.4 Certaines dispositions concernent la désignation des matériaux impliqués dans la réutilisation et le
recyclage des polymères fluorés objets de la présente partie de l'ISO 12086. Un ensemble de propriétés de
désignation est donné pour le PTFE ayant été soumis à une nouvelle mise en œuvre, en raison des
exigences particulières qui lui sont propres. En ce qui concerne les polymères fluorés thermoplastiques
classiques non vierges, il faut utiliser les mêmes propriétés de désignation que pour les matériaux vierges en
incluant le code Z1, Z2 ou Z3 dans le bloc de données 1, comme spécifié dans le Tableau 1.
1.5 Le fait que des matériaux aient la même désignation n'implique pas qu'ils présentent nécessairement
les mêmes performances. Il convient de souligner que le contraire est également vrai, c'est-à-dire que des
matériaux ayant des désignations différentes peuvent être utilisés dans le cadre d'une même application.
L'ISO 12086-1 ne comporte pas de données sur la conception, les caractéristiques ou les conditions de mise
en œuvre qui peuvent être exigées pour spécifier les matériaux pour des applications finales particulières.
(Voir l'exposé relatif à l'utilisation du bloc de données 5 aux Articles 5 et 7). Si de telles caractéristiques
additionnelles sont nécessaires, elles peuvent être déterminées conformément aux méthodes d'essai
spécifiées dans l'ISO 12086-2, le cas échéant.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 472, Plastiques — Vocabulaire
ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d'essai des
plastiques pour moulage et extrusion
ISO 1043-1, Plastiques — Symboles et termes abrégés — Partie 1: Polymères de base et leurs
caractéristiques spéciales
ISO 1043-2, Plastiques — Symboles et abréviations — Partie 2: Charges et matériaux de renforcement
ISO 1133, Plastiques — Détermination de l'indice de fluidité à chaud des thermoplastiques, en masse (MFR)
et en volume (MVR)
ISO 1183-1, Plastiques — Méthodes de détermination de la masse volumique des plastiques non
alvéolaires — Partie 1: Méthode par immersion, méthode du pycnomètre en milieu liquide et méthode par
titrage
ISO 1183-2, Plastiques — Méthodes de détermination de la masse volumique des plastiques non
alvéolaires — Partie 2: Méthode de la colonne à gradient de masse volumique
ISO 12000, Plastiques/caoutchouc — Dispersions de polymères et latex de caoutchouc (naturel et
synthétique) — Définitions et revue des méthodes d'essai
ISO 12086-2, Plastiques — Polymères fluorés: dispersions et matériaux pour moulage et extrusion —
Partie 2: Préparation des éprouvettes et détermination des propriétés
ASTM D 1430, Standard Classification System for Polychlorotrifluoroethylene (PCTFE) Plastics
ASTM D 1600, Standard Terminology for Abbreviated Terms Relating to Plastics
ASTM D 3222, Standard Specification for Unmodified Poly(Vinylidene Fluoride) (PVDF) Molding, Extrusion
and Coating Materials
ASTM D 3418, Standard Test Method for Transition Temperatures of Polymers by Differential Scanning
Calorimetry
ASTM D 3892, Standard Practice for Packaging/Packing of Plastics
ASTM D 4591, Standard Test Method for Determining Temperatures and Heats of Transitions of
Fluoropolymers by Differential Scanning Calorimetry
ASTM D 4895, Standard Specification for Polytetrafluoroethylene (PTFE) Resin Produced from Dispersion
ASTM D 5033, Standard Guide for Development of ASTM Standards Relating to Recycling and Use of
Recycled Plastics
2 © ISO 2006 – Tous droits réservés
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 472 ainsi que les suivants
s'appliquent.
Les termes et définitions donnés en 3.1 à 3.3 sont reproduits de l'ISO 472 afin de garantir l'absence de tout
malentendu.
3.1
dispersion
système hétérogène dans lequel une matière finement divisée est répartie dans une autre matière
3.2
plastique fluoré
plastique à base de polymères produits avec des monomères contenant un ou plusieurs atomes de fluor, ou
de copolymères de tels monomères avec d'autres monomères, le monomère fluoré constituant la principale
partie en masse
3.3
latex
dispersion aqueuse colloïdale d'une matière polymérique
3.4
amorphe
non cristallin, ou dépourvu d'une structure régulière
3.5
masse volumique apparente
masse (en grammes) par litre de matériau, mesurée dans les conditions d'essai
3.6
copolymère
polymère formé d'au moins deux types de monomères
3.7
polymère en émulsion
〈polymères fluorés〉 matériau isolé de son milieu de polymérisation sous forme de dispersion aqueuse
colloïdale des solides contenus dans le polymère
NOTE Cette définition, utilisée dans l'industrie des polymères fluorés, est semblable à celle donnée pour «latex»
dans l'ISO 472 et diffère complètement de celle donnée pour «émulsion» dans l'ISO 472.
3.8
plastique fluorocarboné
plastique à base de polymères produits uniquement avec des monomères perfluorés
3.9
élastomère fluoré
élastomère à base de polymères produits avec des monomères contenant un ou plusieurs atomes de fluor, ou
de copolymères de tels monomères avec d'autres monomères, le ou les monomères fluorés constituant la
principale partie en masse
3.10
polymère fluoré
synonyme de plastique fluoré (voir 3.2)
3.11
susceptible d'être mis en œuvre à l'état fondu
susceptible d'être mis en œuvre, par exemple par moulage par injection ou extrusion par vis ou encore en
procédant à toute autre opération couramment effectuée sur les thermoplastiques
3.12
préformage
compactage de poudre à base de PTFE sous pression dans un moule destiné à donner un objet solide appelé
préforme, pouvant être manipulé
NOTE En ce qui concerne le PTFE, les termes «moulage» et «compactage» sont interchangeables avec
«préformage».
3.13
résine préfrittée
résine ayant été soumise à un traitement thermique à une température supérieure ou égale au point de fusion
de la résine à la pression atmosphérique, sans avoir été préalablement préformée
3.14
plastique remis en œuvre
matériau provenant de pièces semi-finies en polymères fluorés, transformé en un semi-produit apte à être mis
en oeuvre ultérieurement
NOTE 1 Ce matériau est souvent désigné comme étant un sous-produit de la mise en œuvre.
NOTE 2 Des définitions connexes sont données dans l'ASTM D 5033.
3.15
frittage
〈PTFE〉 traitement thermique pendant lequel le matériau est fondu et amené à recristalliser par
refroidissement, la coalescence se produisant au cours du traitement
3.16
densité après frittage standard
SSG
densité d'une éprouvette de matériau à base de PTFE préformé, fritté et refroidi en passant par le point de
cristallisation à une vitesse de 1 °C par minute, conformément au programme de frittage approprié, décrit
dans l'ISO 12086-2
NOTE La SSG du PTFE non modifié est inversement proportionnelle à sa masse moléculaire.
3.17
polymère en suspension
polymère isolé de son milieu de polymérisation liquide sous forme de solide ayant une granulométrie
nettement supérieure aux dimensions colloïdales
3.18
temps jusqu'à résistance nulle
ZST
mesure de la masse moléculaire relative du PCTFE
4 © ISO 2006 – Tous droits réservés
4 Termes abrégés et symboles
4.1 Les termes abrégés figurant dans l'ISO 1043-1 et l'ISO 1043-2 s'appliquent à la présente partie de
l'ISO 12086.
4.2 La présente partie de l'ISO 12086 traite en particulier des matériaux énumérés ci-après, sans toutefois
se limiter à ceux-ci (des différences mineures peuvent être constatées par rapport à l'ISO 1043-1 et
l'ISO 1043-2 qui reflètent l'usage courant des termes et des termes abrégés):
ECTFE copolymère d'éthylène-chlorotrifluoroéthylène
EFEP copolymère d'éthylène-tétrafluoroéthylène-hexafluoropropène
ETFE copolymère d'éthylène-tétrafluoroéthylène
FEP copolymère d'(éthylène-propène) perfluoré
PCTFE polychlorotrifluoroéthylène
PFA perfluoro(alcoxyle alcane)
PTFE polytétrafluoroéthylène
PVDF poly(fluorure de vinylidène)
PVF poly(fluorure de vinyle)
TFE/PDD copolymère de tétrafluoroéthylène-dioxole perfluoré
VDF/CTFE copolymère de fluorure de vinylidène-chlorotrifluoroéthylène
VDF/HFP copolymère de fluorure de vinylidène-hexafluoropropène
VDF/TFE copolymère de fluorure de vinylidène-tétrafluoroéthylène
VDF/TFE/HFP copolymère de chlorure de vinylidène-tétrafluoroéthylène-hexafluoropropène
4.3 Pour les besoins de la présente partie de l'ISO 12086, les abréviations supplémentaires suivantes
s'appliquent.
AF polymère fluoré amorphe
ESG densité après frittage prolongé
MFR indice de fluidité à chaud en masse
MVR indice de fluidité à chaud en volume
SSG densité après frittage standard
SVI taux de vide après étirage
TII indice d'instabilité thermique
ZST temps jusqu'à résistance nulle
5 Système de désignation
5.1 Généralités
Le système de désignation des thermoplastiques est basé sur le modèle normalisé suivant:
Désignation
Bloc d'identité
Bloc «objet particulier»
Bloc descripteur
Bloc «numéro de
(facultatif)
Bloc de Bloc de Bloc de Bloc de Bloc de
Norme internationale»
données données données données données
1 2 3 4 5
La désignation consiste en un bloc descripteur facultatif se lisant «thermoplastique» et un bloc d'identité
comprenant le numéro de la Norme internationale et un bloc «objet particulier». Pour une désignation non
ambiguë, le bloc «objet particulier» est subdivisé en cinq blocs de données, comprenant les informations
suivantes:
⎯ Bloc de données 1: Identification du plastique par son symbole selon l'ISO 1043-1 (avec, si nécessaire,
le symbole du polymère fluoré figurant en 4.2 ou dans l'ASTM D 1600) et
information concernant la composition du polymère (voir 5.2).
⎯ Bloc de données 2: Position 1: application prévue ou méthode de mise en œuvre (voir 5.3).
Positions 2 à 8: propriétés importantes, additifs et informations supplémentaires
(voir 5.3).
⎯ Bloc de données 3: Propriétés de désignation (voir 5.4 et 5.7).
⎯ Bloc de données 4: Charges ou matériaux de renfort désignés par les lettres indiquées dans
l'ISO 1043-2 (complétées par les codes énumérés dans le Tableau 20) et par des
chiffres arabes représentant la fraction massique nominale en pourcentage
(voir 5.5).
⎯ Bloc de données 5: L'ajout de détails supplémentaires dans ce bloc de données transforme la
désignation générale du matériau en spécification de celui-ci. Cela peut être
obtenu en faisant référence à des exigences particulières relatives aux propriétés
et/ou à une norme nationale appropriée. Voir l'Article 7 qui fournit à ce sujet de
plus amples détails et des exemples.
Le premier caractère du bloc «objet particulier» doit être un tiret. Les cinq blocs de données doivent être
séparés les uns des autres par une virgule.
Si un bloc de données n'est pas utilisé, cela doit être signalé par un doublement du signe de séparation,
c'est-à-dire par deux virgules (,,).
5.2 Bloc de données 1
Dans ce bloc de données, les polymères fluorés sont identifiés par le terme abrégé donné dans l'ISO 1043-1,
suivi d'un tiret et d'une lettre-code fournissant des informations additionnelles sur le polymère, comme spécifié
dans le Tableau 1. Voir 4.2 qui donne une liste des polymères fluorés couramment utilisés, avec leur terme
abrégé.
6 © ISO 2006 – Tous droits réservés
Tableau 1 — Lettres-codes utilisées pour les informations additionnelles dans le bloc de données 1
Lettre-code Signification de la lettre-code
A Modifié
B Copolymère bloc
C Rhéologie contrôlée, répartition étroite de la masse moléculaire
D
Dispersion
E
Polymère en émulsion
F
Résine de charge (additif de résine)
G Polymère de coulée
H Homopolymère
K Copolymère
L Polymère greffé
M Polymère en masse
R Copolymère statistique
S Polymère en suspension
SS
Polymère préfritté en suspension
Z1
Matériau valorisé en interne; hors spécification/déchet
Z2
Remis en œuvre; sous-produit de la mise en œuvre
Z3 Matériau “post-consommation”
5.3 Bloc de données 2
Ce bloc peut comporter jusqu'à huit éléments d'information codés par des lettres, comme spécifié dans le
Tableau 2. L'information relative à l'application prévue ou à la méthode de mise en œuvre est donnée dans la
position 1. L'information relative aux propriétés essentielles, aux additifs ainsi que les informations
supplémentaires éventuellement demandées (jusqu'à sept éléments) sont données en positions 2 à 8. Les
lettres-codes sont indiquées dans le Tableau 2.
Si une seule lettre est indiquée (par exemple E), sa signification doit provenir de la position 1. Si des
informations sont données en positions 2 à 8 et qu'aucune indication spécifique n'est donnée en position 1,
une lettre-code est nécessaire en position 1. Si aucune lettre-code n'est appropriée, la lettre X doit être
inscrite en position 1. Il est recommandé de suivre l'ordre alphabétique si l'on utilise plusieurs lettres-codes de
la position 2 à la position 8.
On doit sélectionner avec soin toute indication relative à l'application prévue et figurant dans le bloc de
données 2. De nombreux matériaux peuvent être utilisés pour plusieurs applications ou être soumis à
plusieurs méthodes de mise en œuvre, telles que l'extrusion (E) et le moulage (M). Ces matériaux ne
constituent pas des modifications particulières et on doit les coder par (G) «usage général». On doit réserver
le codage qui correspond à des méthodes particulières de mise en œuvre aux matériaux conçus pour
l'application considérée.
Tableau 2 — Lettres-codes utilisées dans le bloc de données 2
Application prévue ou méthode de mise en œuvre Propriétés essentielles, additifs ou autres informations
Lettre-code Position 1 Lettre-code Positions 2 à 8
A Adhésifs C Coloré
B Moulage par soufflage D Poudre
B1 D1
Moulage par extrusion-soufflage Mélange à sec
B2 D2
Moulage par injection-soufflage Écoulement libre
C D3
Calendrage Écoulement non libre
E Extrusion E Expansible
F Compositions chargées F Caractéristiques de combustion spéciales
G Usage général F1
Indice d'oxygène > 95 %
H F2
Revêtement Ignifugé
H1 Poudre pour revêtement F4 Émission réduite de fumée
H2 Revêtement au trempé G Grains
H3 Revêtement à l'état humide G1 Granulés
H4 Imprégnation G2 Lentilles
H5 Revêtement par projection G3 Perles
K Revêtement de câbles et fils métalliques H1 Stabilisé contre les rayonnements
L Extrusion de monofilaments L Stabilisé contre la lumière et les intempéries
M M
Moulage Nucléé
M1 M1
Moulage par injection Modifié par un comonomère
M2 N
Moulage par transfert Naturel (pas d'addition de couleur)
P Extrusion de pâte N1 Approprié au contact alimentaire
Q Moulage par compression N2 Haute pureté
Q1 Moulage automatique P Impact modifié
Q2 Moulage isostatique R Agent de démoulage
R Moulage par rotation S Lubrifié
S Frittage S1 Lubrification externe
T Fabrication de bandes T Transparent
T1 T1
Films ou bandes déroulés Translucide
T2 T2
Films ou bandes non frittés Opaque
T3 T3
Films ou bandes expansés Transmission aux UV améliorée
V Thermoformage T4 Transmission aux UV réduite
X Pas d'indication V Thermorétractable
Y Fils textiles, filage W1 Résistance chimique améliorée
X Réticulable
Y
Conductivité électrique augmentée
Z Antistatique
8 © ISO 2006 – Tous droits réservés
5.4 Bloc de données 3
5.4.1 Généralités
Chacun des corps composant la famille des polymères fluorés possède son propre ensemble de propriétés de
désignation choisies parmi les propriétés énumérées ci-après et détaillées en 5.7. L'Annexe A fournit les
informations sous forme de tableau. L'Annexe B fournit un résumé dans lequel sont énumérés les différents
polymères fluorés inclus dans la présente partie de l'ISO 12086, ainsi que leurs propriétés de désignation. Les
numéros des tableaux et les références des pages sont fournis pour chaque propriété de désignation, avec la
référence au paragraphe et à la page de la méthode d'essai figurant dans l'ISO 12086-2. Les propriétés de
désignation doivent être déterminées conformément aux méthodes d'essai et aux conditions indiquées pour
chaque élément. Le bloc de données 3 comporte une position par propriété de désignation relative au
polymère fluoré considéré. Il s'ensuit donc que le bloc 3 d'un polymère fluoré donné peut comprendre un plus
grand nombre de positions qu'un autre polymère fluoré. À titre d'exemple (voir Annexe A ou B), on peut citer
le cas du PTFE-S auquel sont associées sept propriétés de désignation: le bloc de données relatif à ce
polymère comprendra donc sept positions. En revanche, le bloc de données 3 du PTFE-Z ne comprendra que
deux positions puisqu'il n'a que deux propriétés de désignation. Les codes qui correspondent à certaines
propriétés, telles que l'indice de fluidité à chaud, peuvent nécessiter l'emploi de plusieurs lettres ou chiffres.
Les résultats doivent être classés et codés dans le bloc de données 3 selon les indications des tableaux et
présentés dans le même ordre que les propriétés de désignation qui figurent en 5.7 et sont énumérées dans
l'Annexe A. Un point doit être utilisé pour séparer le ou les codes d'une position de ceux de la position
suivante. Lorsque des codes correspondant à une propriété ne sont pas inclus, cela doit être indiqué en
ajoutant le point qui se trouverait normalement à la suite des codes correspondant à la position considérée.
Par conséquent, deux points consécutifs, «.», indiquent que les codes qui correspondent à une propriété
quelconque n'ont pas été inclus dans la désignation.
Il ne faut pas utiliser de point à la fin de la dernière position dans le bloc de données, à moins que cette
position ne soit pas utilisée.
Si la valeur d'une propriété se situe à la limite d'une plage ou à proximité, le producteur doit indiquer quelle
plage désignera le matériau. Si les valeurs individuelles d'essai ultérieures se situent à la limite de la plage ou
de part et d'autre du fait des tolérances de production, la désignation n'est pas affectée. Le producteur de la
résine doit établir les codes du bloc de données 3.
NOTE Il n'est pas nécessaire de fournir toutes les combinaisons de valeurs de propriétés de désignation pour les
polymères couramment disponibles. Les combinaisons de propriétés de désignation ne sont pas toutes possibles pour un
polymère donné.
5.4.2 Températures de transition
5.4.2.1 Température au pic de fusion
La température au pic de fusion doit être déterminée conformément aux principes énoncés dans
l'ASTM D 3418 et l'ASTM D 4591, modifiés par les données détaillées figurant dans l'ISO 12086-2. Pour les
polymères cristallins et semi-cristallins, la température au pic de fusion doit être retenue comme propriété de
désignation. Les codes et les plages sont indiqués dans le Tableau 3.
5.4.2.2 Température de transition vitreuse
La température de transition vitreuse doit être déterminée conformément aux principes énoncés dans
l'ASTM D 3418, modifiés par les données détaillées figurant dans l'ISO 12086-2. La température de transition
vitreuse doit être retenue comme propriété de désignation pour les polymères fluorés amorphes. Les codes et
les plages sont indiqués dans le Tableau 3.
Tableau 3 — Codes et plages pour les températures de transition dans le bloc de données 3
Code Plage de température (°C)
A
< 20
B
20 à < 30
C 30 à < 40
D 40 à < 50
E
50 à < 60
F
60 à < 70
G 70 à < 80
H 80 à < 90
I
90 à < 100
J
100 à < 110
K 110 à < 120
L 120 à < 130
M 130 à < 140
N
140 à < 150
O
150 à < 160
P 160 à < 170
Q 170 à < 180
R
180 à < 190
S
190 à < 200
T
200 à < 210
U 210 à < 220
V 220 à < 230
W
230 à < 240
X
240 à < 250
Y 250 à < 260
Z 260 à < 270
270 à < 280
280 à < 290
290 à < 300
4 300 à < 310
5 310 à < 320
320 à < 330
330 à < 340
8 340 à < 350
9 350 à < 360
0 W 360
10 © ISO 2006 – Tous droits réservés
5.4.3 Masse moléculaire relative
5.4.3.1 Généralités
La densité après frittage standard (SSG) est la propriété généralement utilisée pour mesurer la masse
moléculaire relative des polymères produits dans l'industrie du PTFE. Pour les polymères fluorés
thermoplastiques classiques, on utilise généralement l'indice de fluidité à chaud en masse (MFR). En ce qui
concerne le PCTFE, on applique le temps jusqu'à résistance nulle (ZST). Pour l'indice de fluidité à chaud en
masse (MFR), les codes comprennent trois éléments: un chiffre pour indiquer la valeur de l'indice de fluidité et
deux lettres pour indiquer respectivement la charge d'essai et la température d'essai.
5.4.3.2 Densité après frittage standard (SSG)
La densité après frittage standard (SSG) doit être déterminée conformément au mode opératoire décrit dans
l'ISO 12086-2. Les codes et les plages sont indiqués dans le Tableau 4.
Tableau 4 — Codes pour la densité après frittage standard (SSG) dans le bloc de données 3
Code SSG
0 < 2,140
1 2,140 à < 2,160
2 2,160 à < 2,180
3 2,180 à < 2,200
4 2,200 à < 2,220
5 2,220 à < 2,240
6 W 2,240
5.4.3.3 Indice de fluidité à chaud en masse et indice de fluidité à chaud en volume
Les indices de fluidité à chaud en masse ou en volume doivent être déterminés conformément à l'ISO 1133,
modifiée par les données détaillées figurant dans l'ISO 12086-2, en appliquant les conditions d'essai choisies
à partir des Tableaux 6 et 7 de la présente partie de l'ISO 12086. L'indice de fluidité à chaud en masse est
indiqué dans le bloc de données 3 par les codes et les plages indiqués dans le Tableau 5, suivis des codes
correspondant à la température et à la charge indiqués dans les Tableaux 6 et 7. Si l'indice de fluidité à chaud
en volume a été déterminé, il est possible de calculer l'indice de fluidité à chaud en masse à partir de l'indice
de fluidité à chaud en volume et de la masse volumique à chaud du polymère.
Tableau 5 — Codes pour l'indice de fluidité à chaud en masse (MFR) dans le bloc de données 3
Code MFR (g/10 min)
0 < 0,1
1 0,1 à < 0,2
2 0,2 à < 0,5
3 0,5 à < 1,0
4 1,0 à < 2,1
5 2,0 à < 5,0
6 5,0 à < 10,0
7 10,0 à < 20,0
8 20,0 à < 50,0
9 W 50,0
Tableau 6 — Codes pour la température d'essai du MFR dans le bloc de données 3
Code Température d'essai (°C)
A 372 ± 1
B 297 ± 1
C 271,5 ± 1
D 265 ± 1
E 230 ± 1
Tableau 7 — Codes pour la charge d'essai du MFR dans le bloc de données 3
Code Charge d'essai (kg)
1 0,325
2 1,20
3 2,16
4 3,8
5 5,0
6 10,0
7 12,5
8 21,6
9 31,6
5.4.3.4 Temps jusqu'à résistance nulle (ZST)
Le temps jusqu'à résistance nulle doit être déterminé conformément à l'ASTM D 1430 et les résultats doivent
être codés comme indiqué dans le Tableau 8.
Tableau 8 — Codes pour le temps jusqu'a résistance nulle (ZST) dans le bloc de données 3
Code ZST (s)
0 < 115
1 115 à < 175
2 175 à < 300
3 300 à < 750
4 750 à < 2 500
5 W 2 500
5.4.4 Propriétés mécaniques
La résistance à la traction, la contrainte au seuil d'écoulement, l'allongement en pourcentage à la rupture et le
module d'élasticité en traction doivent être déterminés conformément aux principes énoncés dans l'ISO 527-2,
modifiés par les données détaillées figurant dans l'ISO 12086-2. Les Tableaux 9 à 12 fournissent les codes à
utiliser pour les plages de la résistance à la traction (y compris l'épaisseur de l'éprouvette pour le PTFE-S), de
la contrainte au seuil d'écoulement, de l'allongement en pourcentage à la rupture et du module d'élasticité en
traction.
12 © ISO 2006 – Tous droits réservés
Tableau 9 — Codes pour la résistance à la traction et la contrainte au seuil d'écoulement dans le bloc
de données 3
Code Résistance à la traction et contrainte au seuil d'écoulement (MPa)
A < 15
B 15 à < 20
C 20 à < 25
D 25 à < 30
E 30 à < 35
F 35 à < 40
G 40 à < 45
H 45 à < 50
I 50 à < 55
J W 55
Tableau 10 — Codes pour l'allongement en pourcentage à la rupture dans le bloc de données 3
Code Allongement en pourcentage à la rupture
A < 50
B 50 à < 100
C 100 à < 150
D 150 à < 200
E 200 à < 250
F 250 à < 300
G 300 à < 350
H 350 à < 400
I 400 à < 500
J 500 à < 600
K 600 à < 800
L W 800
Tableau 11 — Codes pour le module d'élasticité en traction dans le bloc de données 3
Code Module d'élasticité en traction (MPa)
A < 500
B 500 à < 800
C 800 à < 1 200
D 1 200 à < 1 600
E 1 600 à < 2 000
F 2 000 à < 3 000
G 3 000 à < 4 000
H 4 000 à < 6 000
I W 6 000
Tableau 12 — Codes pour l'épaisseur de l'éprouvette pour le PTFE-S dans le bloc de données 3
Code Épaisseur de l'éprouvette (mm)
1 < 0,125
2 0,125 à < 0,500
3 0,500 à < 1,00
4 W 1,00
5.4.5 Masse volumique
La masse volumique doit être déterminée conformément aux principes de l'ISO 1183-1 et l'ISO 1183-2,
comme spécifié dans l'ISO 12086-2. Les codes sont indiqués dans le Tableau 13.
Tableau 13 — Codes pour la masse volumique dans le bloc de données 3
Code Masse volumique (g/cm à 23 °C)
A < 1,6
B 1,6 à < 1,7
C 1,7 à < 1,8
D 1,8 à < 1,9
E 1,9 à < 2,0
F 2,0 à < 2,1
G 2,1 à < 2,2
H 2,2 à < 2,3
I 2,3 à < 2,4
J 2,4 à < 2,5
K 2,5 à < 3,0
L 3,0 à < 3,5
M 3,5 à < 4,0
N 4,0 à < 4,5
O 4,5 à < 5,0
P 5,0 à < 5,5
Q 5,5 à < 6,0
R 6,0 à < 6,5
S 6,5 à < 7,0
T W 7,0
5.4.6 Pourcentage de polymère fluoré et de surfactant
Le pourcentage de polymère fluoré et de surfactant doit être déterminé conformément aux modes opératoires
indiqués dans l'ISO 12086-2. La teneur en surfactant doit être notée comme étant le pourcentage en masse
par rapport à la teneur en polymère fluoré sec. Le pourcentage doit être codé en position 6 dans le bloc de
données 3 en combinant le nombre-code correspondant au pourcentage de polymère fluoré, relevé dans le
Tableau 14, avec la lettre-code correspondant au pourcentage de surfactant ajouté, relevé dans le Tableau 15.
14 © ISO 2006 – Tous droits réservés
Tableau 14 — Codes et plages pour le pourcentage de polymère fluoré dans les dispersions,
dans le bloc de données 3
Code Pourcentage du polymère fluoré
2 u 40
4 > 40
Tableau 15 — Codes et plages pour la teneur en surfactant ajouté, dans le bloc de données 3
(calculé en pourcentage de la masse du polymère)
Code Pourcentage minimal de surfactant
A < 0,5
B 0,5 à < 2,5
C 2,5 à < 3,5
D W 3,5
5.4.7 Granulométrie
La granulométrie doit être déterminée en utilisant la méthode décrite dans l'ISO 12086-2. Une méthode
appropriée pour la détermination de la granulométrie dépend du polymère fluoré considéré. Les différentes
méthodes comprennent une analyse par tamisage à sec ou à l'état humide et un essai par compteur à
variation de résistance et un essai de diffusion de la lumière. L'emploi d'instruments automatisés ou autres
fournissant des résultats équivalents doit être considéré comme une solution acceptable pouvant remplacer
les modes opératoires détaillés qui sont décrits dans l'ISO 12086-2. Les codes et les plages sont indiqués
dans le Tableau 16.
Tableau 16 — Codes et plages pour la granulométrie (50 % de rétention) dans le bloc de données 3
Code Granulométrie (µm)
0 < 10
1 10 à < 125
2 125 à < 250
3 250 à < 355
4 355 à < 500
5 500 à < 710
6 710 à < 1 000
7 W 1 000
5.4.8 Masse volumique apparente
La masse volumique apparente doit être déterminée conformément à l'ISO 12086-2. Les codes et les plages
sont indiqués dans le Tableau 17.
Tableau 17 — Codes et plages pour la masse volumique apparente, dans le bloc de données 3
Code Masse volumique apparente (g/l)
1 < 500
2 500 à 800
3 > 800
5.4.9 Temps d'écoulement de la poudre
Le temps d'écoulement de la poudre doit être déterminé conformément à l'ISO 12086-2. Les codes et les
plages sont indiqués dans le Tableau 18.
Tableau 18 — Codes et plages pour le temps d'écoulement de la poudre, dans le bloc de données 3
Code Temps d'écoulement de la poudre (s)
0 Essai non approprié
1 < 10
2 10 à 20
3 > 20
5.4.10 Pression d'extrusion
La pression d'extrusion doit être déterminée conformément au mode opératoire décrit dans l'ISO 12086-2. Les
codes et les plages sont indiqués dans le Tableau 19.
Tableau 19 — Codes et plages pour la pression d'extrusion dans le bloc de données 3
(déterminée en appliquant un taux de réduction de 400 à 1)
Code Pression d'extrusion (MPa)
< 15
15 à 35
3 > 35
5.4.11 Contamination
L'établissement de spécifications relatives à l'absence de contamination peut faire l'objet d'un accord entre le
vendeur et l'acheteur.
5.5 Bloc de données 4
Le bloc de données 4 est utilisé pour indiquer:
⎯ le type de charge ou de matériau de renfort utilisé comme additif;
⎯ la forme physique de l'additif.
Ces éléments peuvent être codés comme spécifié dans l'ISO 1043-2. Le Tableau 20 donne une liste des
codes correspondant aux divers types et diverses formes de matériaux couramment utilisés comme additifs.
La teneur en additif peut être codée par des chiffres représentatifs de la fraction massique nominale de
matériau, en pourcent, séparés du code du matériau proprement dit par un tiret «-» si nécessaire pour des
raisons de clarté. Les mélanges de matériaux, de formes de matériaux (poudre, fibres, etc.), ou les deux, sont
désignés en combinant les codes correspondants avec le signe «+».
16 © ISO 2006 – Tous droits réservés
Tableau 20 — Codes pour les charges et matériaux de renfort dans le bloc
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
