ISO 17165-1:2007
(Main)Hydraulic fluid power — Hose assemblies — Part 1: Dimensions and requirements
Hydraulic fluid power — Hose assemblies — Part 1: Dimensions and requirements
ISO 17165-1:2007 specifies requirements for hose assemblies that are manufactured from hoses that conform to ISO 3949 and to all parts of ISO 1436, ISO 3862, ISO 4079 and ISO 11237 and hose fittings with elastomeric seals that conform to ISO 12151-1, ISO 12151-2, ISO 12151-3 and ISO 12151-6. ISO 17165-1:2007 contains information of the most important criteria for the selection of preferred types of hoses and hose fittings with elastomeric sealing for use in hydraulic fluid power applications.
Transmissions hydrauliques — Flexibles de raccordement — Partie 1: Dimensions et exigences
L'ISO 17165-1:2007 spécifie les exigences pour les ensembles flexibles qui sont fabriqués à partir de tuyaux conformes à l'ISO 3949 et à toutes les parties de l'ISO 1436, l'ISO 3862, l'ISO 4079 et l'ISO 11237 ainsi qu'aux flexibles de raccordement avec étanchéité élastomère conformes à l'ISO 12151-1, à l'ISO 12151-2, à l'ISO 12151-3 et à l'ISO 12151-6. L'ISO 17165-1:2007 contient des informations sur les critères les plus importants pour le choix des types préférentiels de tuyaux et de flexibles de raccordement avec étanchéité élastomère pour utilisation dans des applications de transmissions hydrauliques.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 17165-1
First edition
2007-10-15
Hydraulic fluid power — Hose
assemblies —
Part 1:
Dimensions and requirements
Transmissions hydrauliques — Flexibles de raccordement —
Partie 1: Dimensions et exigences
Reference number
©
ISO 2007
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2007
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2007 – All rights reserved
Contents Page
Foreword. iv
Introduction . v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions. 2
4 Designation . 3
5 Hose types, nominal inside diameters and maximum working pressures, and
correspondence of hose sizes to tube sizes . 5
6 Dimensions of hose and hose fittings. 5
7 Overview of hose type, type of hydraulic fluid and temperature range. 5
8 Summary of hose fitting end forms and key dimensions. 6
9 Requirements for manufacturing instructions for hose assemblies . 16
10 Tolerances on hose assembly length and rotational angle . 16
11 Pressure drop of hose assemblies . 16
12 Requirements and tests . 17
13 Marking . 17
14 Identification statement (reference to this part of ISO 17165). 17
Annex A (informative) Maximum working pressures of hoses. 18
Annex B (informative) Dimensions of steel tubes to be used in combination with hose types listed
in Table A.1. 20
Annex C (informative) Key dimensions of the hose types covered in ISO 17165-1 . 21
Bibliography . 23

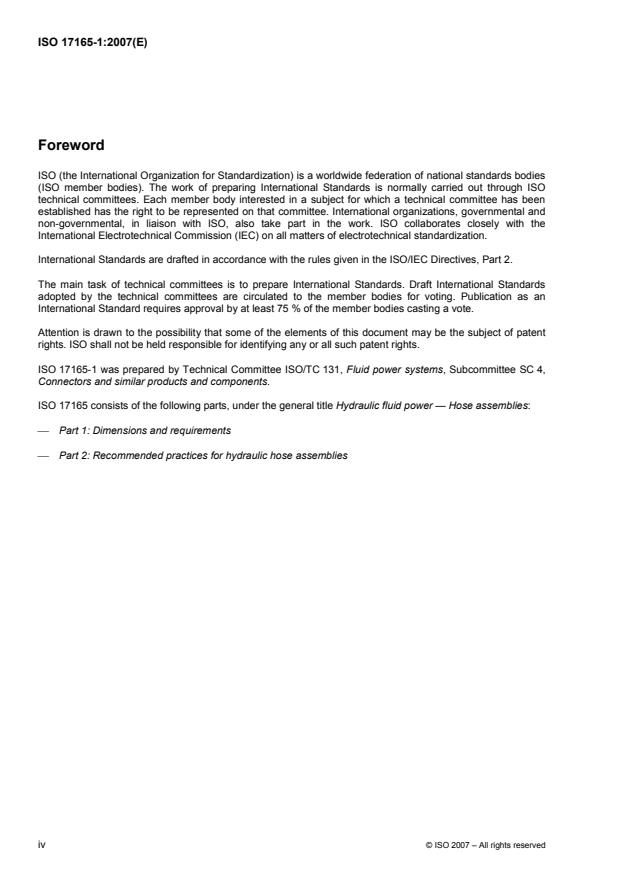

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 17165-1 was prepared by Technical Committee ISO/TC 131, Fluid power systems, Subcommittee SC 4,
Connectors and similar products and components.
ISO 17165 consists of the following parts, under the general title Hydraulic fluid power — Hose assemblies:
⎯ Part 1: Dimensions and requirements
⎯ Part 2: Recommended practices for hydraulic hose assemblies
iv © ISO 2007 – All rights reserved
Introduction
In hydraulic fluid power systems, power is transmitted and controlled through a liquid under pressure within an
enclosed circuit.
Components may be connected through their ports by piping (both connectors and conductors). Hose
assemblies make up the flexible part of piping.
INTERNATIONAL STANDARD ISO 17165-1:2007(E)
Hydraulic fluid power — Hose assemblies —
Part 1:
Dimensions and requirements
1 Scope
This part of ISO 17165 specifies requirements for hose assemblies that are manufactured from hoses that
conform to ISO 3949 and to all parts of ISO 1436, ISO 3862, ISO 4079 and ISO 11237 and hose fittings with
elastomeric seals that conform to ISO 12151-1, ISO 12151-2, ISO 12151-3 and ISO 12151-6.
This part of ISO 17165 contains information of the most important criteria for the selection of preferred types
of hoses and hose fittings with elastomeric sealing for use in hydraulic fluid power applications.
Recommendations for installation, storage, life cycle and the necessary inspections to ensure the full
functionality of hose assemblies are given in ISO/TR 17165-2.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 1436-1, Rubber hoses and hose assemblies — Wire-braid-reinforced hydraulic types — Specification —
Part 1: Oil-based fluid applications
ISO 1436-2, Rubber hoses and hose assemblies — Wire-braid-reinforced hydraulic types — Specification —
Part 2: Water-based fluid applications
ISO 3862-1, Rubber hoses and hose assemblies — Rubber-covered spiral-wire-reinforced hydraulic types —
Specification — Part 1: Oil-based fluid applications
ISO 3862-2, Rubber hoses and hose assemblies — Rubber-covered spiral-wire-reinforced hydraulic types —
Specification — Part 2: Water-based fluid applications
ISO 3949, Plastics hoses and hose assemblies — Textile-reinforced types for hydraulic applications —
Specification
ISO 4079-1, Rubber hoses and hose assemblies — Textile-reinforced hydraulic types — Specification —
Part 1: Oil-based fluid applications
ISO 4079-2, Rubber hoses and hose assemblies — Textile-reinforced hydraulic types — Specification —
Part 2: Water-based fluid applications
1)
ISO 5598 , Fluid power systems and components — Vocabulary
ISO 6743-4, Lubricants, industrial oils and related products (class L) — Classification — Part 4: Family H
(Hydraulic systems)
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 8434-1:2007, Metallic tube connections for fluid power and general use — Part 1: 24° cone connections
ISO 11237-1, Rubber hoses and hose assemblies — Wire-braid-reinforced compact types for hydraulic
applications — Specification — Part 1: Oil-based fluid applications
ISO 11237-2, Rubber hoses and hose assemblies — Wire-braid-reinforced compact types for hydraulic
applications — Specification — Part 2: Water-based fluid applications
ISO 12151-1, Connections for hydraulic fluid power and general use — Hose fittings — Part 1: Hose fittings
with ISO 8434-3 O-ring face seal ends
ISO 12151-2, Connections for hydraulic fluid power and general use — Hose fittings — Part 2: Hose fittings
with ISO 8434-1 and ISO 8434-4 24° cone connector ends with O-rings
2)
ISO 12151-3 , Connections for hydraulic fluid power and general use — Hose fittings — Part 3: Hose fittings
with ISO 6162-1 or ISO 6162-2 flange ends
3)
ISO 12151-6 , Connections for hydraulic fluid power and general use — Hose fittings — Part 6: Hose fittings
with ISO 8434-6 60° cone ends
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5598 and ISO 8330 and the
following apply.
3.1
manufacturing date of the hose assembly
date that a hose and hose fittings were assembled into a hose assembly
1) To be published. (Revision of ISO 5598:1985)
2) Under development. (Revision of ISO 12151-3:1999)
3) Under development.
2 © ISO 2007 – All rights reserved
4 Designation
4.1 The symbols used to designate the forms of hose fitting types covered in Clause 8 of this part of
ISO 17165 are given in Table 1.
Table 1 — Symbols used to designate hose fitting types
Symbol Specification Corresponding hose fitting standard connection
end type and shape designation
G Male threaded hose fitting with O-ring face seal end ISO 12151-1, S
conforming to ISO 8434-3
F Female swivel straight hose fitting with O-ring face ISO 12151-1, SWS
seal end conforming to ISO 8434-3
F45 Female swivel 45° elbow hose fitting with O-ring ISO 12151-1, SWE45
face seal end conforming to ISO 8434-3
F90S ISO 12151-1, SWES
Female swivel 90° elbow short hose fitting with
O-ring face seal end conforming to ISO 8434-3
F90M Female swivel 90° elbow medium hose fitting with ISO 12151-1, SWEM
O-ring face seal end conforming to ISO 8434-3
F90L Female swivel 90° elbow long hose fitting with ISO 12151-1, SWEL
O-ring face seal end conforming to ISO 8434-3
D Male threaded hose fitting with 24° compression ISO 12151-2, S, L series
end conforming to ISO 8434-1, L series
E ISO 12151-2, S, S series
Male threaded hose fitting with 24° compression
end conforming to ISO 8434-1, S series
N, N45, N90 ISO 12151-2, SWS, SWE45, SWE, L series
Female swivel hose fitting with 24° compression
end with O-ring conforming to ISO 8434-1, L series
P, P45, P90 Female swivel hose fitting with 24° compression ISO 12151-2, SWS, SWE45, SWE, S series
end with O-ring conforming to ISO 8434-1, S series
R, R45S, Hose fitting with flange head with O-ring and flange ISO 12151-3, S, E45S, E45M, ES, EM, 3,5 MPa to
R45M, R90S, clamp conforming to ISO 6162-1, 3,5 MPa to 35 MPa (35 bar to 350 bar) series
R90M 35 MPa (35 bar to 350 bar) series
S, S45S, Hose fitting with flange head with O-ring and flange ISO 12151-3, S, E45S, E45M, ES, EM, 40 MPa
S45M, S90S, clamp conforming to ISO 6162-2, 40 MPa (400 bar) (400 bar) series
S90M series
T ISO 12151-6, S
Male threaded hose fitting with 60° cone end
conforming to ISO 8434-6
U, U45, ISO 12151-6, SWSA, SWE45A, SWESA, SWEMA,
Female swivel hose fitting with 60° cone end with
U90S, U90M, O-ring conforming to ISO 8434-6 SWELA
U90L
4.2 Unless otherwise agreed between manufacturer and user, crimped hose fittings shall be assumed.
4.3 It is not necessary that the hose assembly comply with the relevant figure; however, the relevant
dimensions shall be followed (see Table C.1). See the following examples.
EXAMPLE 1
Hose fitting form P Hose fitting form E
(same as SWS, S series, conforming (same as S, S series, conforming to
to ISO 12151-2) ISO 12151-2)
A hose assembly consisting of hose 2SN conforming to ISO 1436-1 with a nominal hose size of 19 mm (d ) and hose
fittings forms P and E with a length of L = 1 000 mm shall be designated as follows:
Hose assembly ISO 17165-1 – 2SN-19-PE-1000
EXAMPLE 2
Hose fitting form P45 Hose fitting form P90
(same as SWE45, S series, (same as SWE, S series, conforming
conforming to ISO 12151-2) to ISO 12151-2)
A hose assembly consisting of hose 2SN conforming to ISO 1436-1 with a nominal hose size of 19 mm (d ) and hose
fitting forms P45 and P90 with a length of L = 1 500 mm and a rotational angle of β = 210° (measured anti-clockwise,
starting from the hose fitting in the front) shall be designated as follows:
Hose assembly ISO 17165-1 – 2SN-19-P45P90-1500-210
4 © ISO 2007 – All rights reserved
5 Hose types, nomin
...
NORME ISO
INTERNATIONALE 17165-1
Première édition
2007-10-15
Transmissions hydrauliques — Flexibles
de raccordement —
Partie 1:
Dimensions et exigences
Hydraulic fluid power — Hose assemblies —
Part 1: Dimensions and requirements
Numéro de référence
©
ISO 2007
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2007
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2007 – Tous droits réservés
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions. 2
4 Désignation . 3
5 Types de tuyaux, diamètres intérieurs nominaux et pressions de fonctionnement
maximales, et correspondance des tailles de tuyaux aux tailles de tubes . 5
6 Dimensions des tuyaux et des flexibles de raccordement. 5
7 Récapitulatif des types de tuyaux, des types de fluides hydrauliques et de la plage de
températures . 5
8 Récapitulatif des formes d'extrémité de flexibles de raccordement et dimensions clés. 6
9 Exigences relatives aux instructions de fabrication des flexibles de raccordement. 16
10 Tolérances sur la longueur du flexible de raccordement et l'angle de rotation . 16
11 Perte de charge des ensembles flexibles . 16
12 Exigences et essais. 17
13 Marquage . 17
14 Phrase d'identification (référence à la présente partie de l'ISO 17165). 17
Annexe A (informative) Pressions maximales de fonctionnement des flexibles . 18
Annexe B (informative) Dimensions des tubes en acier à utiliser en combinaison avec les types
de tuyau listés dans le Tableau A.1 . 20
Annexe C (informative) Dimensions clés des types de tuyau couverts par la présente partie de
l'ISO 17165 . 21
Bibliographie . 23

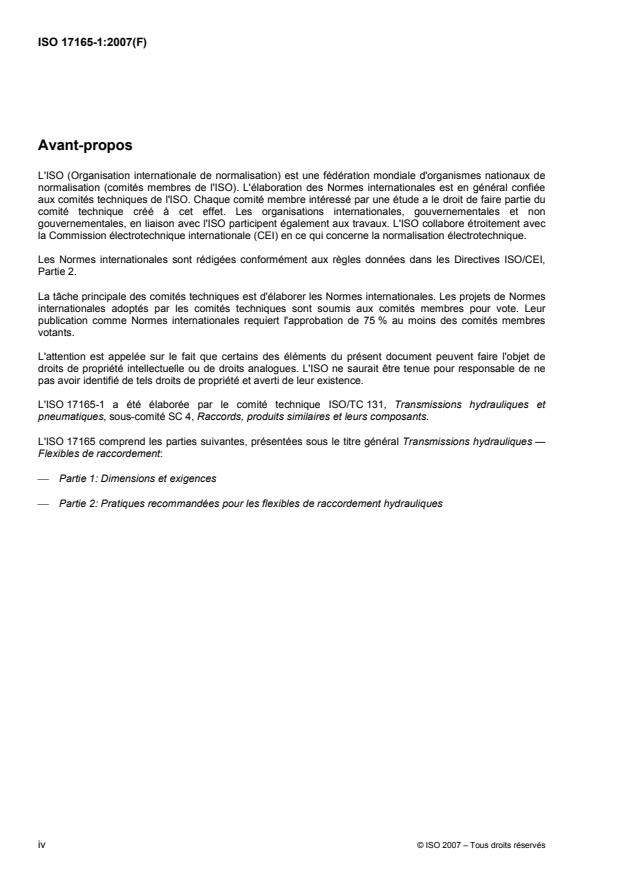

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 17165-1 a été élaborée par le comité technique ISO/TC 131, Transmissions hydrauliques et
pneumatiques, sous-comité SC 4, Raccords, produits similaires et leurs composants.
L'ISO 17165 comprend les parties suivantes, présentées sous le titre général Transmissions hydrauliques —
Flexibles de raccordement:
⎯ Partie 1: Dimensions et exigences
⎯ Partie 2: Pratiques recommandées pour les flexibles de raccordement hydrauliques
iv © ISO 2007 – Tous droits réservés
Introduction
Dans les systèmes de transmissions hydrauliques, l'énergie est transmise et commandée par l'intermédiaire
d'un liquide sous pression circulant dans un circuit fermé.
Les composants peuvent être connectés à travers leurs orifices par des tuyauteries (à la fois raccords et
conducteurs). Les flexibles de raccordement bloquent la partie flexible des tuyauteries.
NORME INTERNATIONALE ISO 17165-1:2007(F)
Transmissions hydrauliques — Flexibles de raccordement —
Partie 1:
Dimensions et exigences
1 Domaine d'application
La présente partie de l'ISO 17165 spécifie les exigences pour les ensembles flexibles qui sont fabriqués à
partir de tuyaux conformes à l'ISO 3949 et à toutes les parties de l'ISO 1436, de l'ISO 3862, de l'ISO 4079 et
de l'ISO 11237 ainsi qu'aux flexibles de raccordement avec étanchéité élastomère conformes à l'ISO 12151-1,
à l'ISO 12151-2, à l'ISO 12151-3 et à l'ISO 12151-6.
La présente partie de l'ISO 17165 contient des informations sur les critères les plus importants pour le choix
des types préférentiels de tuyaux et de flexibles de raccordement avec étanchéité élastomère pour utilisation
dans des applications de transmissions hydrauliques.
Des recommandations pour l'installation, le stockage, la durée de vie et les contrôles nécessaires afin
d'assurer la totale fonctionnalité des ensembles flexibles sont données dans l'ISO/TR 17165-2.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 1436-1, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature de fils métalliques
tressés — Spécifications — Partie 1: Applications pour fluide à base d'huile
ISO 1436-2, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature de fils métalliques
tressés — Spécifications — Partie 2: Applications pour fluide à base d'eau
ISO 3862-1, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature hélicoïdale de fils
métalliques — Spécifications — Partie 1: Applications pour fluide à base d'huile
ISO 3862-2, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature hélicoïdale de fils
métalliques — Spécifications — Partie 2: Applications pour fluide à base d'eau
ISO 3949, Tuyaux et flexibles en plastique — Types hydrauliques avec armature textile — Spécifications
ISO 4079-1, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature de textile —
Spécifications — Partie 1: Applications pour fluide à base d'huile
ISO 4079-2, Tuyaux et flexibles en caoutchouc — Types hydrauliques avec armature de textile —
Spécifications — Partie 2: Applications pour fluide à base d'eau
1)
ISO 5598 , Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 6743-4, Lubrifiants, huiles industrielles et produits connexes (classe L) — Classification — Partie 4:
Famille H (Systèmes hydrauliques)
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 8434-1:2007, Raccordements de tubes métalliques pour transmissions hydrauliques et pneumatiques et
applications générales — Partie 1: Raccords coniques à 24°
ISO 11237-1, Tuyaux et flexibles en caoutchouc — Types hydrauliques compacts avec armature de fils
métalliques — Spécifications — Partie 1: Applications pour fluides à base d'huile
ISO 11237-2, Tuyaux et flexibles en caoutchouc — Types hydrauliques compacts avec armature de fils
métalliques — Spécifications — Partie 2: Applications pour fluides à base d'eau
ISO 12151-1, Raccordements pour transmissions hydrauliques et applications générales — Flexibles de
raccordement — Partie 1: Flexibles avec embouts à joints faciaux toriques conformes à l'ISO 8434-3
ISO 12151-2, Raccordements pour transmissions hydrauliques et applications générales — Flexibles de
raccordement — Partie 2: Flexibles avec embouts à cône à 24° et joints toriques conformes à l'ISO 8434-1 et
à l'ISO 8434-4
2)
ISO 12151-3 , Raccordements pour transmissions hydrauliques et applications générales — Flexibles de
raccordement — Partie 3: Flexibles avec brides conformes à l'ISO 6162-1 ou à l'ISO 6162-2
3)
ISO 12151-6 , Raccordements pour transmissions hydrauliques et applications générales — Flexibles de
raccordement — Partie 6: Flexibles avec embouts à cône à 60° conformes à l'ISO 8434-6
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 5598 et l'ISO 8330 ainsi
que les suivants s'appliquent.
3.1
date de fabrication de l'ensemble flexible
date à laquelle un tuyau et des flexibles de raccordement ont été assemblés en un flexible de raccordement
1) À publier. (Révision de l'ISO 5598:1985)
2) En cours d'élaboration. (Révision de l'ISO 12151-3:1999)
3) En cours d'élaboration.
2 © ISO 2007 – Tous droits réservés
4 Désignation
4.1 Les symboles utilisés pour désigner les formes des types de flexibles de raccordement couverts par
l'Article 8 sont donnés dans le Tableau 1.
Tableau 1 — Symboles utilisés pour désigner les types de flexibles de raccordement
Norme de flexible de raccordement
Symbole Spécification correspondante, type d'extrémité de
raccordement et désignation de la forme
Flexible de raccordement avec embout fileté
G ISO 12151-1, S
à extrémité à joint facial torique conforme
à l'ISO 8434-3
Flexible de raccordement femelle pivotant droit
F à extrémité à joint facial torique conforme ISO 12151-1, SWS
à l'ISO 8434-3
Flexible de raccordement femelle pivotant coudé
F45 à 45° à extrémité à joint facial torique conforme ISO 12151-1, SWE45
à l'ISO 8434-3
Flexible de raccordement femelle court pivotant
F90S coudé à 90° à extrémité à joint facial torique ISO 12151-1, SWES
conforme à l'ISO 8434-3
Flexible de raccordement femelle moyen pivotant
F90M coudé à 90° à extrémité à joint facial torique ISO 12151-1, SWEM
conforme à l'ISO 8434-3
Flexible de raccordement femelle long pivotant
F90L coudé à 90° à extrémité à joint facial torique ISO 12151-1, SWEL
conforme à l'ISO 8434-3
Flexible de raccordement mâle avec embout à
D ISO 12151-2, séries S, L
compression à 24° conforme à l'ISO 8434-1, série L
Flexible de raccordement mâle avec embout à
E ISO 12151-2, S, série S
compression à 24° conforme à l'ISO 8434-1, série S
Flexible de raccordement femelle pivotant
N, N45, N90 avec embout à compression à 24° et joint torique ISO 12151-2, SWS, SWE45, SWE, série L
conforme à l'ISO 8434-1, série L
Flexible de raccordement femelle pivotant
P, P45, P90 ISO 12151-2, SWS, SWE45, SWE, série S
avec embout à compression à 24° et joint torique
conforme à l'ISO 8434-1, série S
R, R45S, Flexible de raccordement à bride avec joint torique
ISO 12151-3, S, E45S, E45M, ES, EM,
R45M, R90S, et collet conforme à l'ISO 6162-1, série 3,5 MPa
série 3,5 MPa à 35 MPa (35 bar à 350 bar)
R90M à 35 MPa (35 bar à 350 bar)
S, S45S, Flexible de raccordement à bride avec joint torique
ISO 12151-3, S, E45S, E45M, ES, EM,
S45M, S90S, et collet conforme à l'ISO
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
