ISO 19232-3:2013
(Main)Non-destructive testing — Image quality of radiographs — Part 3: Image quality classes
Non-destructive testing — Image quality of radiographs — Part 3: Image quality classes
ISO 19232-3:2013 specifies the minimum image quality values to ensure a uniform radiographic quality. It applies to the two types of image quality indicator as detailed in ISO 19232-1 for wire-type IQI and ISO 19232-2 for step/hole-type IQI and for the two techniques described in ISO 5579. Values are specified for the two classes of radiographic technique specified in ISO 5579.
Essais non destructifs — Qualité d'image des radiogrammes — Partie 3: Classes de qualité d'image
L'ISO 19232-3:2013 spécifie les indices minimaux de qualité d'image afin d'assurer une qualité radiographique uniforme. Elle est applicable aux deux sortes d'indicateurs de qualité d'image respectivement décrites dans l'ISO 19232-1 pour les IQI à fils et dans l'ISO 19232-2 pour les IQI à trous et à gradins ainsi qu'aux deux techniques décrites dans l'ISO 5579. Les indices sont spécifiés pour chacune des deux techniques radiographiques spécifiées dans l'ISO 5579.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 19232-3
Second edition
2013-06-15
Non-destructive testing — Image
quality of radiographs —
Part 3:
Image quality classes
Essais non destructifs — Qualité d’image des radiogrammes —
Partie 3: Classes de qualité d’image
Reference number
©
ISO 2013
© ISO 2013
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2013 – All rights reserved
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Image quality classes . 2
4.1 Single-wall radiography . 2
4.2 Double-wall radiography . 2
5 Arrangement. 2
6 Determination of image quality value . 2
7 Image quality values for gamma radiography . 3
8 Single-wall technique; IQI on source side . 4
9 Single-wall technique; IQI on source side . 5
10 Double-wall technique; Double-image; IQI on source side . 6
11 Double-wall technique; Double-image; IQI on source side . 7
12 Double-wall technique; Single or double-image; IQI on film side .8
13 Double-wall technique; Single or double-image; IQI on film side .9

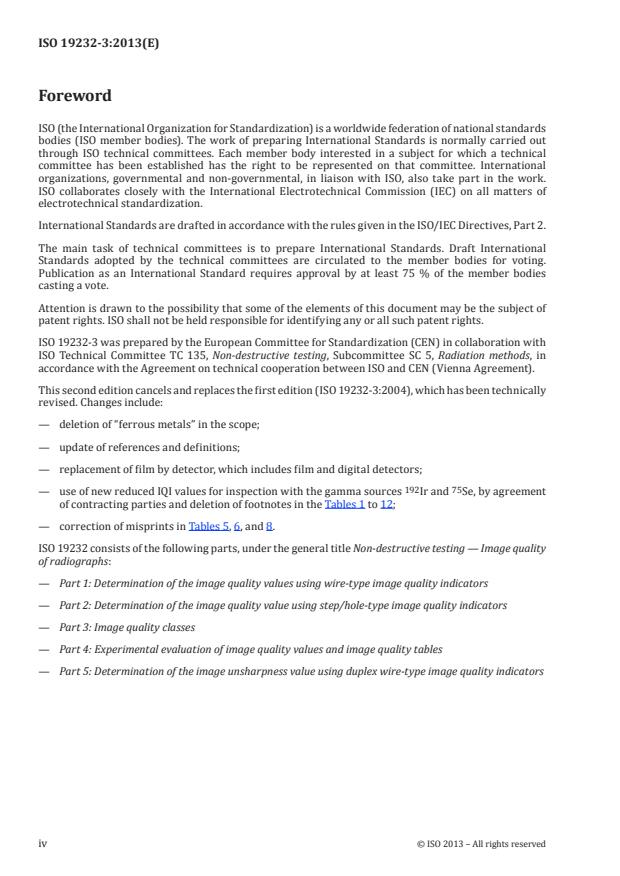

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 19232-3 was prepared by the European Committee for Standardization (CEN) in collaboration with
ISO Technical Committee TC 135, Non-destructive testing, Subcommittee SC 5, Radiation methods, in
accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 19232-3:2004), which has been technically
revised. Changes include:
— deletion of “ferrous metals” in the scope;
— update of references and definitions;
— replacement of film by detector, which includes film and digital detectors;
192 75
— use of new reduced IQI values for inspection with the gamma sources Ir and Se, by agreement
of contracting parties and deletion of footnotes in the Tables 1 to 12;
— correction of misprints in Tables 5, 6, and 8.
ISO 19232 consists of the following parts, under the general title Non-destructive testing — Image quality
of radiographs:
— Part 1: Determination of the image quality values using wire-type image quality indicators
— Part 2: Determination of the image quality value using step/hole-type image quality indicators
— Part 3: Image quality classes
— Part 4: Experimental evaluation of image quality values and image quality tables
— Part 5: Determination of the image unsharpness value using duplex wire-type image quality indicators
iv © ISO 2013 – All rights reserved
INTERNATIONAL STANDARD ISO 19232-3:2013(E)
Non-destructive testing — Image quality of radiographs —
Part 3:
Image quality classes
1 Scope
This part of ISO 19232 specifies the minimum image quality values to ensure a uniform radiographic
quality. It applies to the two types of image quality indicator as detailed in ISO 19232-1 for wire-type
IQI and ISO 19232-2 for step/hole-type IQI and for the two techniques described in ISO 5579. Values are
specified for the two classes of radiographic technique specified in ISO 5579.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5579, Non-destructive testing — Radiographic examination of metallic materials by X- and gamma rays
— Basic rules
ISO 5580, Non-destructive testing — Industrial radiographic illuminators — Minimum requirements
ISO 17636 (all parts), Non-destructive testing of welds — Radiographic testing
ISO 19232-1, Non-destructive testing — Image quality of radiographs — Part 1: Determination of the image
quality of radiographs using wire-type indicators
ISO 19232-2, Non-destructive testing — Image quality of radiographs — Part 2: Determination of the image
quality value using step/hole-type image quality indicators
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 5579 and the following apply.
3.1
image quality indicator
IQI
device comprising a series of elements of graded dimensions which enable a measure of the image
quality to be obtained
Note 1 to entry: The elements of IQI are commonly wires or steps with holes.
3.2
image quality value
measure of the image quality required or achieved and is equal to the thinnest element which can be
detected on the radiograph
Note 1 to entry: See Tables 1 to 12 for the related values.
3.3
image quality table
table of minimum required image quality values versus the penetrated thickness ranges
4 Image quality classes
4.1 Single-wall radiography
The image quality classes given in Tables 1 to 4 can be obtained if the re
...
NORME ISO
INTERNATIONALE 19232-3
Deuxième édition
2013-06-15
Essais non destructifs — Qualité
d’image des radiogrammes —
Partie 3:
Classes de qualité d’image
Non-destructive testing — Image quality of radiographs —
Part 3: Image quality classes
Numéro de référence
©
ISO 2013
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2013
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2013 – Tous droits réservés
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Classes de qualité d’image . 2
4.1 Radiographie en simple paroi . 2
4.2 Radiographie en double paroi . 2
5 Disposition . 2
6 Détermination de l’indice de qualité d’image . 3
7 Indices de qualité d’image pour la radiographie gamma. 3
8 Technique simple paroi; IQI côté source . 4
9 Technique simple paroi; IQI côté source . 5
10 Technique double paroi/double image; IQI côté source . 6
11 Technique double paroi/double image; IQI côté source . 7
12 Technique double paroi/simple ou double image; IQI côté film . 8
13 Technique double paroi/simple ou double image; IQI côté film . 9

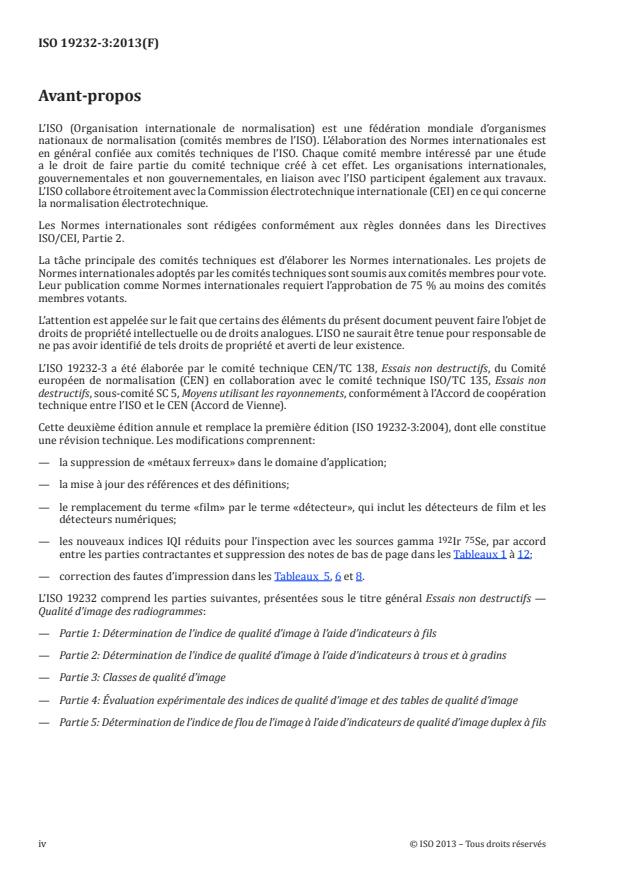

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 19232-3 a été élaborée par le comité technique CEN/TC 138, Essais non destructifs, du Comité
européen de normalisation (CEN) en collaboration avec le comité technique ISO/TC 135, Essais non
destructifs, sous-comité SC 5, Moyens utilisant les rayonnements, conformément à l’Accord de coopération
technique entre l’ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 19232-3:2004), dont elle constitue
une révision technique. Les modifications comprennent:
— la suppression de «métaux ferreux» dans le domaine d’application;
— la mise à jour des références et des définitions;
— le remplacement du terme «film» par le terme «détecteur», qui inclut les détecteurs de film et les
détecteurs numériques;
192 75
— les nouveaux indices IQI réduits pour l’inspection avec les sources gamma Ir Se, par accord
entre les parties contractantes et suppression des notes de bas de page dans les Tableaux 1 à 12;
— correction des fautes d’impression dans les Tableaux 5, 6 et 8.
L’ISO 19232 comprend les parties suivantes, présentées sous le titre général Essais non destructifs —
Qualité d’image des radiogrammes:
— Partie 1: Détermination de l’indice de qualité d’image à l’aide d’indicateurs à fils
— Partie 2: Détermination de l’indice de qualité d’image à l’aide d’indicateurs à trous et à gradins
— Partie 3: Classes de qualité d’image
— Partie 4: Évaluation expérimentale des indices de qualité d’image et des tables de qualité d’image
— Partie 5: Détermination de l’indice de flou de l’image à l’aide d’indicateurs de qualité d’image duplex à fils
iv © ISO 2013 – Tous droits réservés
NORME INTERNATIONALE ISO 19232-3:2013(F)
Essais non destructifs — Qualité d’image des
radiogrammes —
Partie 3:
Classes de qualité d’image
1 Domaine d’application
La présente partie de l’ISO 19232 spécifie les indices minimaux de qualité d’image afin d’assurer une
qualité radiographique uniforme. Elle est applicable aux deux sortes d’indicateurs de qualité d’image
respectivement décrites dans l’ISO 19232-1 pour les IQI à fils et dans l’ISO 19232-2 pour les IQI à trous et
à gradins ainsi qu’aux deux techniques décrites dans l’ISO 5579. Les indices sont spécifiés pour chacune
des deux techniques radiographiques spécifiées dans l’ISO 5579.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 5579, Essais non destructifs — Contrôle radiographique des matériaux métalliques au moyen de film et
de rayons X et gamma — Règles de base
ISO 5580, Essais non destructifs — Négatoscopes utilisés en radiographie industrielle — Exigences minimales
ISO 17636 (toutes les parties), Contrôle non destructif des assemblages soudés — Contrôle par radiographie
ISO 19232-1, Essais non destructifs — Qualité d’image des radiogrammes — Partie 1: Détermination de
l’indice de qualité d’image à l’aide d’indicateurs à fils
ISO 19232-2, Essais non destructifs — Qualité d’image des radiogrammes — Partie 2: Détermination de la
qualité d’image à l’aide d’indicateurs de qualité d’image à trous et à gradins
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants et ceux donnés dans l’ISO 5579
s’appliquent.
3.1
indicateur de qualité d’image
IQI
dispositif comprenant une série d’éléments de dimensions progressives et permettant une mesure de la
qualité d’image à obtenir
Note 1 à l’article: Les éléments de l’IQI sont généralement des fils ou des gradins à trous.
3.2
indice de qualité d’image
mesure de la qualité d’image requise ou obtenue, correspondant au plus petit élément visible sur le
radiogramme
Note 1 à l’article: Voir les Tableaux 1 à 12 pour les valeurs correspondantes.
3.3
table de qualité d’image
table des indices de qualité d’image minimaux requis en fonction des plages d’épaisseurs traversées
4 Classes de qualité d’image
4.1 Radiographie en simple paroi
Les classes de qualité d’image données dan
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
