ISO 23717:2006

INTERNATIONAL ISO
STANDARD 23717
First edition
2006-04-15

Steel wire and wire products — Hose
reinforcement wire
Fils et produits tréfilés en acier — Fil d'armature pour flexibles





Reference number
ISO 23717:2006(E)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 23717:2006(E)

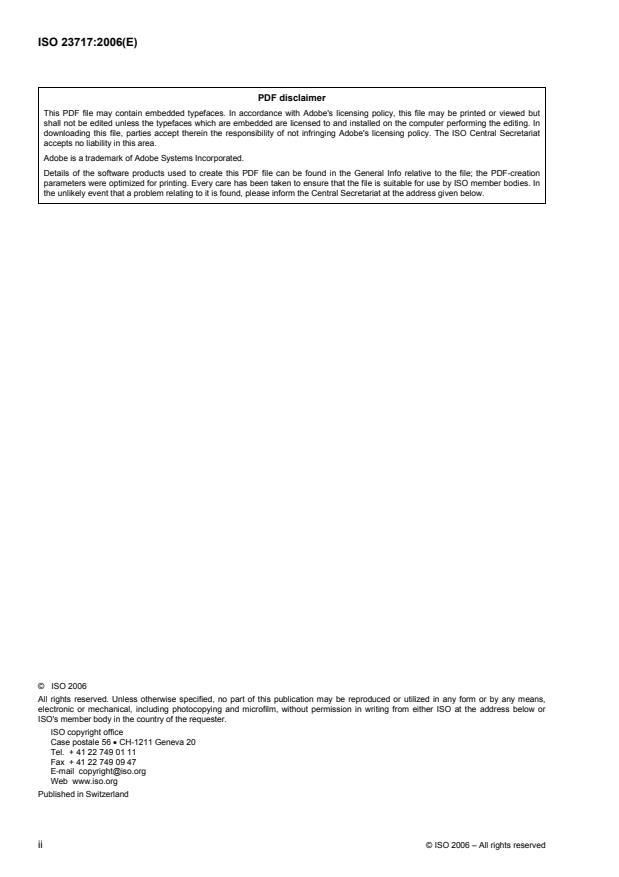

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2006 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 23717:2006(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 1
4 Classification. 2
5 Designation and ordering . 2
6 Requirements. 3
7 Testing and inspection. 6
8 Marking, labelling and packaging . 7

© ISO 2006 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 23717:2006(E)

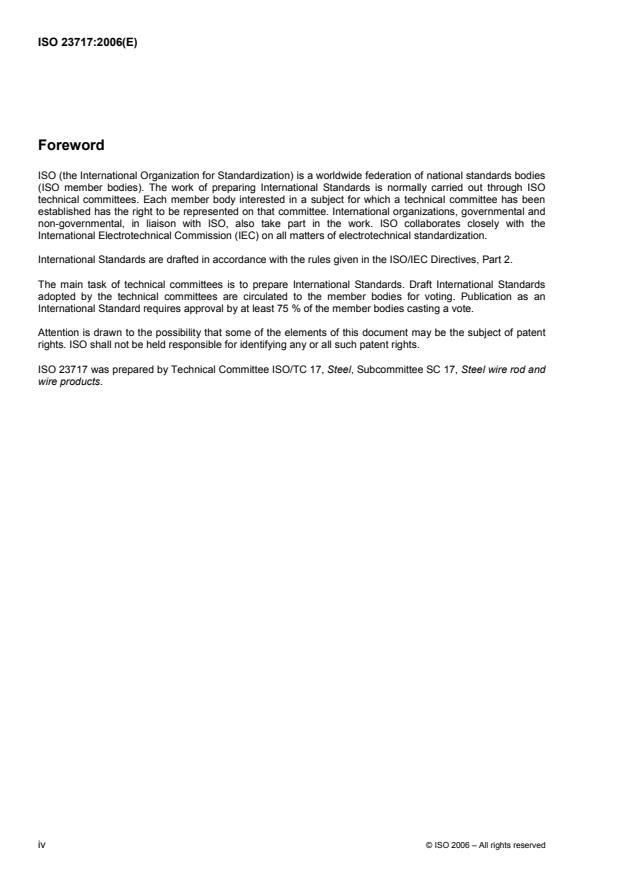

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 23717 was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 17, Steel wire rod and
wire products.

iv © ISO 2006 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 23717:2006(E)

Steel wire and wire products — Hose reinforcement wire
1 Scope
This International Standard specifies the composition, dimensions and mechanical properties of steel wire with
a high mass fraction of carbon, generally brass coated, for reinforcing high-pressure hoses. It is applicable to
multiple parallel wires, braided or spirally wrapped for reinforcement in a rubber or synthetic hose which is
made to withstand a relatively high bursting pressure.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 404:1992, Steel and steel products — General technical delivery requirements
ISO 6892:1998, Metallic materials — Tensile testing at ambient temperature
ISO 7800:2003, Metallic materials — Wire — Simple torsion test
ISO 7801:1984, Metallic materials — Wire — Reverse bend test
ISO/TR 9769:1991, Steel and Iron — Review of available methods of analysis
ISO 10474:1991, Steel and steel products — Inspection documents
ISO 16120-1:2001, Non-alloy steel wire rod for conversion to wire — Part 1: General requirements
ISO 16120-2:2001, Non-alloy steel wire rod for conversion to wire — Part 2: Specific requirements for general
purpose wire rod
ISO 16120-4:2001, Non-alloy steel wire rod for conversion to wire — Part 4: Specific requirements for wire rod
for special applications
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
nominal diameter
d
value of the diameter by which the wire is designated and specified by the purchaser
NOTE 1 The nominal diameter is expressed in millimetres.
NOTE 2 This is the basis on which the values of all relevant characteristics are determined for the acceptance of the
wire.
© ISO 2006 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 23717:2006(E)
3.2
actual diameter
arithmetic mean of two measurements of the diameter at right angles determined at any cross-section
3.3
out of roundness
arithmetic difference between the maximum and minimum diameter measured in a transverse cross-section
perpendicular to the wire axis
4 Classification
Hose wire is classified according to tensile strength. It is supplied in three classes of tensile strength:
⎯ NT: Normal tensile strength;
⎯ HT: High tensile strength;
⎯ ST: Super tensile strength.
5 Designation and ordering
5.1 Designation
For hose wire supplies in accordance with this International Standard, the designation shall state, in the
following order:
⎯ the term: hose wire;
⎯ the coating: see 6.1.4;
⎯ the number of this International Standard;
⎯ the tensile strength class (see Clause 4) and the nominal tensile strength;
⎯ the nominal diameter.
EXAMPLE Brass coated hose wire, 0,30 mm, high tensile strength HT2 in accordance with ISO 23717 shall be
designated:
Hose wire brass coated ISO 23717-HT2-0,30.
5.2 Information to be supplied by the purchaser and items to be agreed upon
The purchaser shall clearly state the following information concerning the product in his enquiry or order:
⎯ the required nominal diameter;
⎯ the desired quantity;
⎯ the coating material;
⎯ the type of inspection document.
EXAMPLE 20 t hose wire brass coated ISO 23717-HT2-0,30 on spools of 30 kg doc ISO 10474 - “3.1.B.”
2 © ISO 2006 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 23717:2006(E)
6 Requirements
6.1 Material
6.1.1 Steel
The wire shall be manufactured from steel rod conforming to ISO 16120-1 and ISO 16120-2 for tensile
strength NT, and conforming to ISO 16120-4 for tensile strengths HT and ST.
6.1.2 Chemical composition
The chemical composition according to the heat analysis shall conform to the limit values given in Table 1.
The permissible deviation of the product analysis from the heat analysis shall be in accordanc
...

NORME ISO
INTERNATIONALE 23717
Première édition
2006-04-15

Fils et produits tréfilés en acier —
Fil d'armature pour flexibles
Steel wire and wire products — Hose reinforcement wire





Numéro de référence
ISO 23717:2006(F)
©
ISO 2006

---------------------- Page: 1 ----------------------
ISO 23717:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2006 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 23717:2006(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions. 1
4 Classification. 2
5 Désignation et commande . 2
6 Exigences. 3
7 Essais et contrôle. 6
8 Marquage, étiquetage et emballage . 7

© ISO 2006 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 23717:2006(F)

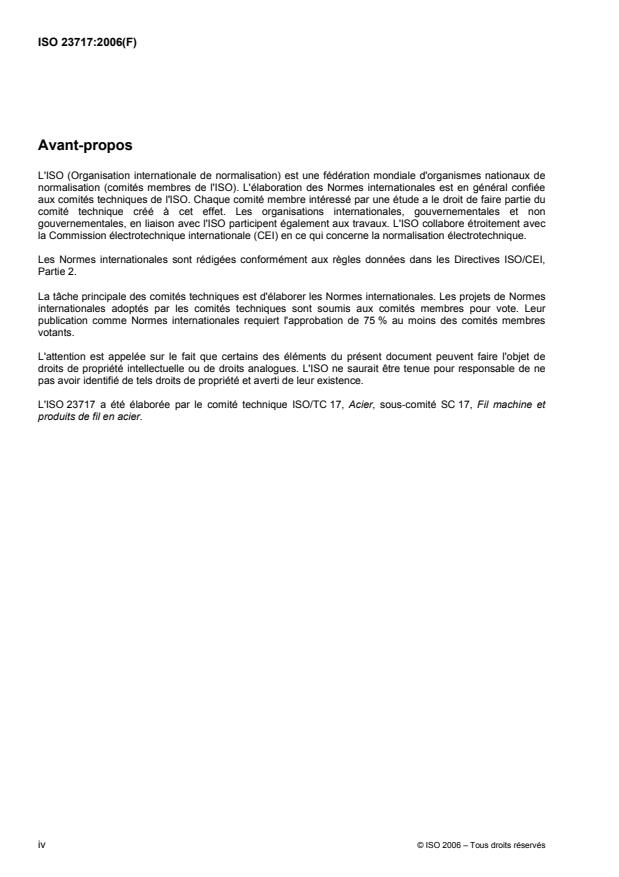

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 23717 a été élaborée par le comité technique ISO/TC 17, Acier, sous-comité SC 17, Fil machine et
produits de fil en acier.

iv © ISO 2006 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 23717:2006(F)

Fils et produits tréfilés en acier — Fil d'armature pour flexibles
1 Domaine d'application
La présente Norme internationale spécifie la composition, les dimensions, les propriétés mécaniques du fil en
acier dur au carbone, généralement revêtu de laiton, destiné au renforcement de flexibles haute pression. Elle
est applicable aux fils de renforcement multiples parallèles tressés ou enroulés en spirale dans un flexible en
caoutchouc ou en matière synthétique conçu pour résister à une pression d’éclatement relativement élevée.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 404:1992, Acier et produits sidérurgiques — Conditions générales techniques de livraison
ISO 6892:1998, Matériaux métalliques — Essai de traction à température ambiante
ISO 7800:1984, Matériaux métalliques — Fils — Essai de torsion simple
ISO 7801:1984, Matériaux métalliques — Fils — Essai de pliage alterné
ISO/TR 9769:1991, Aciers et fontes — Vue d'ensemble des méthodes d'analyse disponibles
ISO 10474:1991, Aciers et produits sidérurgiques — Documents de contrôle
ISO 16120-1:2001, Fil-machine en acier non allié destiné à la fabrication de fils — Partie 1: Exigences
générales
ISO 16120-2:2001, Fil-machine en acier non allié destiné à la fabrication de fils — Partie 2: Exigences
spécifiques au fil-machine d'usage général
ISO 16120-4, Fil-machine en acier non allié destiné à la fabrication de fils — Partie 4: Exigences spécifiques
au fil-machine pour applications spéciales
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
diamètre nominal
d
valeur du diamètre par laquelle le fil est désigné et spécifié par l’acheteur
NOTE 1 Le diamètre nominal est exprimé en millimètres.
NOTE 2 Il s’agit de la base sur laquelle les valeurs de toutes les caractéristiques pertinentes sont déterminées pour
l’acceptation du fil.
© ISO 2006 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 23717:2006(F)
3.2
diamètre mesuré
moyenne arithmétique de deux mesures du diamètre à angles droits déterminés sur une section transversale
quelconque
3.3
ovalisation
différence arithmétique entre les diamètres maximal et minimal mesurés dans une section transversale
perpendiculaire à l’axe du fil
4 Classification
Le fil pour flexibles est classé selon sa résistance à la traction. Il est fourni en trois classes de résistance à la
traction:
⎯ NT: Résistance normale à la traction;
⎯ HT: Résistance élevée à la traction;
⎯ ST: Résistance supérieure à la traction.
5 Désignation et commande
5.1 Désignation
La déclaration du fil pour flexibles fourni conformément à la présente Norme internationale doit indiquer dans
l’ordre suivant:
⎯ le terme: fil pour flexibles;
⎯ le revêtement: voir 6.1.4;
⎯ le numéro de la présente Norme internationale;
⎯ la classe de résistance à la traction (voir Article 4) et la résistance nominale à la traction;
⎯ le diamètre nominal.
EXEMPLE Un fil pour flexibles revêtu de laiton de 0,30 mm avec résistance élevée à la traction HT2 conforme à
l’ISO 23717 est désigné:
Fil pour flexibles revêtu de laiton ISO 23717-HT2-0,30.
5.2 Information à fournir par l’acheteur et articles à convenir
L’acheteur doit clairement indiquer, dans son appel d’offre ou dans sa commande, le produit et les
informations suivantes:
⎯ le diamètre nominal requis;
⎯ la quantité désirée;
⎯ le matériau de revêtement;
⎯ le type de document de contrôle.
EXEMPLE Fil revêtu de laiton pour flexibles 20 t ISO 23717-HT2-0,30 sur bobines de 30 kg doc ISO 10474 -
«3.1.B.».
2 © ISO 2006 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 23717:2006(F)
6 Exigences
6.1 Matériau
6.1.1 Acier
Le fil doit être fabriqué à partir d’un fil machine en acier conforme à l’ISO 16120-1 et à l’ISO 16120-2 pour la
résistance à la traction NT et conforme à l’ISO 16120-4 pour la résistance à la traction HT et ST.
6.1.2 Composition chimique
La composition chimique selon l’analyse thermique doit être conforme aux valeurs limites indiquées dans le
Tableau 1. L’écart autorisé de l’analyse
...
