ISO 498:1992
(Main)Natural rubber latex concentrate - Preparation of dry films
Natural rubber latex concentrate - Preparation of dry films
Describes the apparatus, the sampling and the procedure.
Latex concentré de caoutchouc naturel — Préparation de pellicules sèches
General Information
- Status
- Published
- Publication Date
- 11-Mar-1992
- Drafting Committee
- ISO/TC 45/SC 3/WG 2 - Latex
- Current Stage
- 9093 - International Standard confirmed
- Start Date
- 08-Sep-2023
- Completion Date
- 13-Dec-2025
Relations
- Effective Date
- 15-Apr-2008
Overview
ISO 498:1992 specifies a controlled method to prepare dry, homogeneous, substantially bubble-free films from natural rubber latex concentrate (Hevea brasiliensis). The procedure covers required apparatus, sampling references and a stepwise casting and drying process to produce reproducible specimens for testing and quality control.
Key practical constraints noted in the standard:
- Not intended for compounded or vulcanized latices, artificial rubber dispersions, or latices from sources other than Hevea brasiliensis.
- Total solids content is critical for correct film formation (target ≈62% m/m).
Key Topics
Apparatus and materials
- Mould: prepared by cementing glass or rigid plastic strips (6 mm wide, 1.5 mm thick) on a flat glass plate; cavity size typically 100–150 mm sides. A mould so prepared will give dry films about 1 mm thick at 62% solids.
- Gauze: square-mesh (polyamide or stainless steel) with average aperture 180 µm ± 10 µm for straining.
- Straightedge (wood, plastic or stainless steel) for scraping excess latex at a single pass (up to 25 mm/s).
- Oven capable of 35 °C ± 2 °C; cabinet or covered dust-free area; thin clear cellulosic-film sheets; desiccator or airtight container; beaker (≈50 cm3).
- Adhesives (for fixing strips to glass): epoxide resin or poly(vinyl acetate) dissolved in methyl ethyl ketone.
Sampling and measurements
- Carry out sampling in accordance with ISO 123.
- Determine total solids in accordance with ISO 124. If the solids content is >62% m/m, dilute with distilled water to 61.5% m/m; if ≤62% no dilution is required.
Procedure highlights
- Mix sample gently, allow to stand 5 minutes, then strain 35–40 cm3 through gauze into beaker and let stand 5 minutes covered.
- Remove surface bubbles in the beaker, pour latex into the mould in a continuous stream while moving the beaker to avoid bubbles, allow 1 minute and scrape off the excess with a straightedge once only.
- Dry cast film in a dust-free atmosphere for at least 16 h; if required, complete drying in oven at 35 °C ± 2 °C. Handle dry film using cellulosic sheets and store in a desiccator in the dark and cool place.
Applications
- Producing standard test specimens for laboratory evaluation of natural rubber latex properties.
- Ensuring repeatable specimen preparation for comparative testing and quality control in latex processing and R&D.
- Useful reference for laboratories establishing sampling and casting workflows for latex film testing.
Related Standards
- ISO 123 - Rubber latex - Sampling (referenced for sampling methods).
- ISO 124 - Rubber latices - Determination of total solids content (referenced for solids measurement).
Keywords: ISO 498:1992, natural rubber latex, dry films, specimen preparation, sampling, total solids, latex casting, QC.
ISO 498:1992 - Natural rubber latex concentrate -- Preparation of dry films
ISO 498:1992 - Latex concentré de caoutchouc naturel -- Préparation de pellicules seches
ISO 498:1992 - Latex concentré de caoutchouc naturel -- Préparation de pellicules seches
Frequently Asked Questions
ISO 498:1992 is a standard published by the International Organization for Standardization (ISO). Its full title is "Natural rubber latex concentrate - Preparation of dry films". This standard covers: Describes the apparatus, the sampling and the procedure.
Describes the apparatus, the sampling and the procedure.
ISO 498:1992 is classified under the following ICS (International Classification for Standards) categories: 83.040.10 - Latex and raw rubber. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 498:1992 has the following relationships with other standards: It is inter standard links to ISO 498:1974. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 498:1992 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
ISG
INTERNATIONAL
STANDARD 498
Second edition
1992-03-l 5
Natural rubber latex concentrate - Preparation
of dry films
Latex concentr6 de caoutchouc nature1 - Prt+paration de pellicules
Reference number
IS0 498: 1992(E)
IS0 4983 992(E)

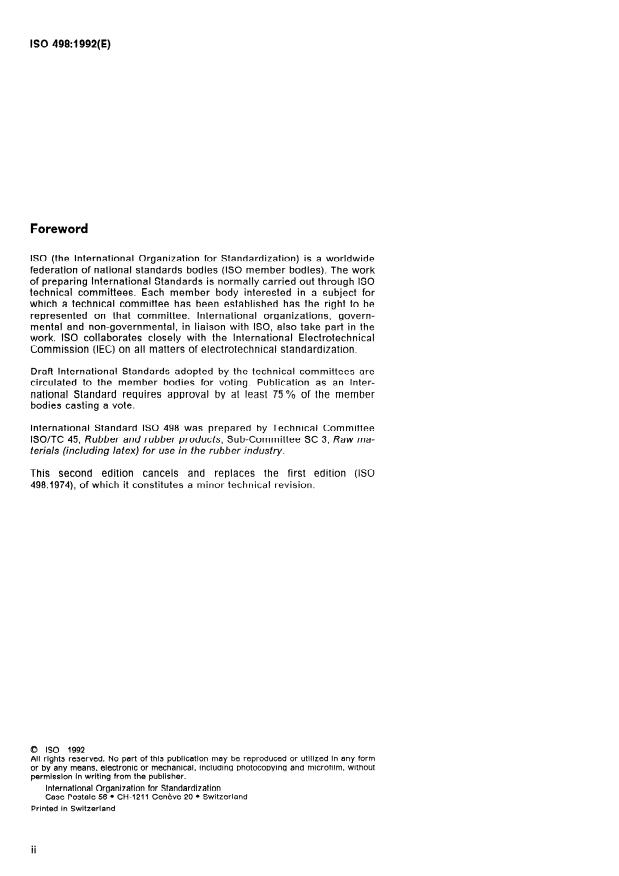

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. IS0 collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard IS0 498 was prepared by Technical Committee
ISO/TC 45, Rubber and rubber products, Sub-Committee SC 3, Raw ma-
terials (including latex) for use in the rubber industry.
This second edition cancels and replaces the first edition (IS0
498:1974), of which it constitutes a minor technical revision.
8 IS0 1992
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without
permission in writing from the publisher.
International Organizati on for Standardization
Case Postale 56 * CH-I 211 Gen&ve 20 l Switzer land
Printed in Switzerland
ii
IS0 498:1992(E)
INTERNATIONAL STANDARD
Natural rubber latex concentrate - Preparation of dry films
Adhesives suitable for affixing the strips to the glass
1 Scope
are epoxide resin adhesives, and poiy(vinyl acetate)
dissolved in methyl ethyl ketone. Such a mould will
This International Standard specifies a method for
give dry films about 1 mm thick when filled with la-
preparing dry, homogeneous films, substantially
tex of 62 Q/o (m/m) total solids content.
free of air bubbles, from natural rubber latex con-
centrate.
3.2 Square-mesh gauze, of polyamide or stainless
The procedure is not necessarily suitable for iatices
steel, with an average aperture width of
from natural sources other than Hevea brasiliensis 180 pm + IO pm, for straining the latex.
-
or for compounded latex, vulcanized latex or arti-
ficial dispersions of rubber or synthetic rubber
3.3 Straightedge, wooden, plastic or stainless steel,
latices.
with which to scrape the surface of the latex in the
mouid free of air bubbles.
2 Normative references
3.4 Cabinet or covered space, clean, dry and dust-
free, with a level surface on which to place the
The following standards contain provisions which,
mouid.
through reference in this text, constitute provisions
of this International Standard. At the time of publi-
3.5 Oven, capable of maintaining a temperature of
cation, the editions indicated were valid. All stan-
35 “C + 2 “C.
-
dards are subject to revision, and parties to
agreements based on this international Standard
3.6 Cellulosic-film sheets, thin, clear and trans-
are encouraged to investigate the possibility of ap-
parent, to cover and protect the dry film.
plying the most recent editions of the standards in-
dicated below. Members of IEC and
...
ISO
NORME
INTERNATIONALE
Deuxième édition
1992-03-l 5
Latex concentré de caoutchouc naturel -
Préparation de pellicules sèches
Natural rubber latex concentrate - Preparation of dry films
Numéro de référence
---
-.--_ -_.----.- ISO 498: 1992(F)

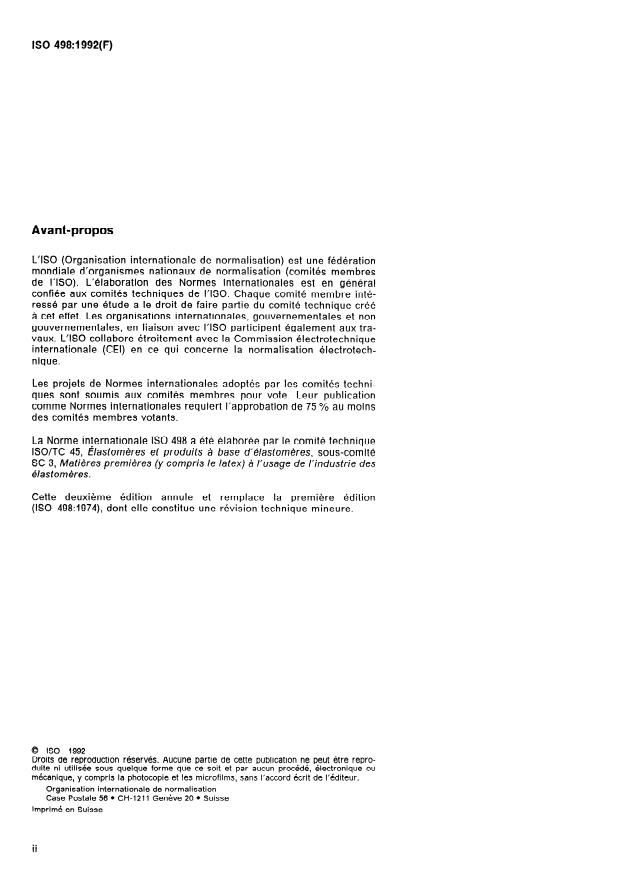

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 498 a été élaborée par le comité technique
ISO/TC 45, Élastomères et produits à base d’élastomères, sous-comité
SC 3, Matières premières (y compris le latex) à l’usage de l’industrie des
élastomères.
Cette deuxième édition annule et remplace la première édition
(ISO 498:1974), dont elle constitue une révision technique mineure.
0 ISO 1992
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1211 Genève 28 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE ISO 498:1992(F)
Latex concentré de caoutchouc naturel - Préparation de
pellicules sèches
plaque de verre plane. La surface de la cavité ainsi
1 Domaine d’application
formée doit être d’une grandeur adéquate pour
produire des échantillons convenant pour les es-
La présente Norme internationale prescrit une mé-
sais, par exemple avec des côtés de 100 mm à
thode pour la préparation de pellicules homogènes
150 mm.
sèches, ne renfermant pratiquement pas de bulles
d’air, constituées par du latex concentré de caout-
NOTE 1 En tant que résultat de l’effet de la tension su-
chouc naturel.
perficielle, les zones de la pellicule situées près des bords
sont susceptibles d’être plus épaisses qu’au centre.
La méthode ne convient pas nécessairement aux
latex d’origine naturelle, autres que celui de I’Hevea
La résine époxyde et le poly(acétate de vinyle) dis-
brasiliensis, aux mélanges à base de latex, aux latex
sous dans la méthyléthylcétone sont des adhésifs
vulcanisés, aux dispersions artificielles de caout-
que l’on peut utiliser pour fixer les bandes sur le
chouc ou d’élastomère de synthèse.
verre. Lorsqu’un tel moule est rempli avec du latex
concentré ayant une teneur en matières solides to-
tales de 62 % (m/m), on obtient des pellicules sè-
2 Références normatives ches d’environ 1 mm d’épaisseur.
Les normes suivantes contiennent des dispositions
3.2 Tamis à mailles carrées, en polyamide ou en
qui, par suite de la référence qui en est faite,
acier inoxydable, ayant une largeur moyenne d’ou-
constituent des dispositions valables pour la pré-
verture de 180 ym k 10 pm, destiné à filtrer le latex.
sente Norme internationale. Au moment de la pu-
blication, les éditions indiquées étaient en vigueur.
Toute norme est sujette à révision et les parties
3.3 Règle à araser, en bois, en plastique ou en
prenantes des accords fondés sur la présente
acier inoxydable, destinée à racler, dans le moule,
Norme internationale sont invitées à rechercher la
la surface du latex concentré, qui doit être exempte
possibilité d’appliquer les éditions les plus récentes
de bulles d’air.
des normes indiquées ci-après. Les membres de la
CEI et de I’ISO possèdent le registre des Normes
internationales en vigueur à un moment donné.
3.4 Enceinte ou espace couv
...
ISO
NORME
INTERNATIONALE
Deuxième édition
1992-03-l 5
Latex concentré de caoutchouc naturel -
Préparation de pellicules sèches
Natural rubber latex concentrate - Preparation of dry films
Numéro de référence
---
-.--_ -_.----.- ISO 498: 1992(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 498 a été élaborée par le comité technique
ISO/TC 45, Élastomères et produits à base d’élastomères, sous-comité
SC 3, Matières premières (y compris le latex) à l’usage de l’industrie des
élastomères.
Cette deuxième édition annule et remplace la première édition
(ISO 498:1974), dont elle constitue une révision technique mineure.
0 ISO 1992
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1211 Genève 28 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE ISO 498:1992(F)
Latex concentré de caoutchouc naturel - Préparation de
pellicules sèches
plaque de verre plane. La surface de la cavité ainsi
1 Domaine d’application
formée doit être d’une grandeur adéquate pour
produire des échantillons convenant pour les es-
La présente Norme internationale prescrit une mé-
sais, par exemple avec des côtés de 100 mm à
thode pour la préparation de pellicules homogènes
150 mm.
sèches, ne renfermant pratiquement pas de bulles
d’air, constituées par du latex concentré de caout-
NOTE 1 En tant que résultat de l’effet de la tension su-
chouc naturel.
perficielle, les zones de la pellicule situées près des bords
sont susceptibles d’être plus épaisses qu’au centre.
La méthode ne convient pas nécessairement aux
latex d’origine naturelle, autres que celui de I’Hevea
La résine époxyde et le poly(acétate de vinyle) dis-
brasiliensis, aux mélanges à base de latex, aux latex
sous dans la méthyléthylcétone sont des adhésifs
vulcanisés, aux dispersions artificielles de caout-
que l’on peut utiliser pour fixer les bandes sur le
chouc ou d’élastomère de synthèse.
verre. Lorsqu’un tel moule est rempli avec du latex
concentré ayant une teneur en matières solides to-
tales de 62 % (m/m), on obtient des pellicules sè-
2 Références normatives ches d’environ 1 mm d’épaisseur.
Les normes suivantes contiennent des dispositions
3.2 Tamis à mailles carrées, en polyamide ou en
qui, par suite de la référence qui en est faite,
acier inoxydable, ayant une largeur moyenne d’ou-
constituent des dispositions valables pour la pré-
verture de 180 ym k 10 pm, destiné à filtrer le latex.
sente Norme internationale. Au moment de la pu-
blication, les éditions indiquées étaient en vigueur.
Toute norme est sujette à révision et les parties
3.3 Règle à araser, en bois, en plastique ou en
prenantes des accords fondés sur la présente
acier inoxydable, destinée à racler, dans le moule,
Norme internationale sont invitées à rechercher la
la surface du latex concentré, qui doit être exempte
possibilité d’appliquer les éditions les plus récentes
de bulles d’air.
des normes indiquées ci-après. Les membres de la
CEI et de I’ISO possèdent le registre des Normes
internationales en vigueur à un moment donné.
3.4 Enceinte ou espace couv
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
