INTERNATIONAL ISO
STANDARD 9328-1
Second edition
2003-11-15
Steel flat products for pressure
purposes — Technical delivery
conditions —
Part 1:
General requirements
Produits plats en acier pour service sous pression — Conditions
techniques de livraison —
Partie 1: Exigences générales
Reference number
ISO 9328-1:2003(E)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 9328-1:2003(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2003 — All rights reserved
---------------------- Page: 2 ----------------------
ISO 9328-1:2003(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Terms and definitions. 2
4 Classification and designation . 3
4.1 Classification. 3
4.2 Designation. 4
5 Information to be supplied by the purchaser. 4
5.1 Mandatory information. 4
5.2 Options. 4
6 Requirements. 5
6.1 Steelmaking process. 5
6.2 Delivery condition. 5
6.3 Chemical composition. 5
6.4 Mechanical properties. 6
6.5 Surface condition. 6
6.6 Internal soundness. 6
6.7 Dimensions and tolerances on dimensions. 6
6.8 Calculation of mass . 6
7 Inspection. 6
7.1 Types of inspection and inspection documents.6
7.2 Tests to be carried out. 7
7.3 Retests. 7
8 Sampling. 7
8.1 Frequency of testing. 7
8.2 Selection and preparation of samples and test pieces. 8
9 Test methods. 8
9.1 Chemical analysis. 8
9.2 Tensile test at room temperature . 9
9.3 Tensile test at elevated temperature. 9
9.4 Impact test. 12
9.5 Other testing. 13
10 Marking. 13
© ISO 2003 — All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9328-1:2003(E)

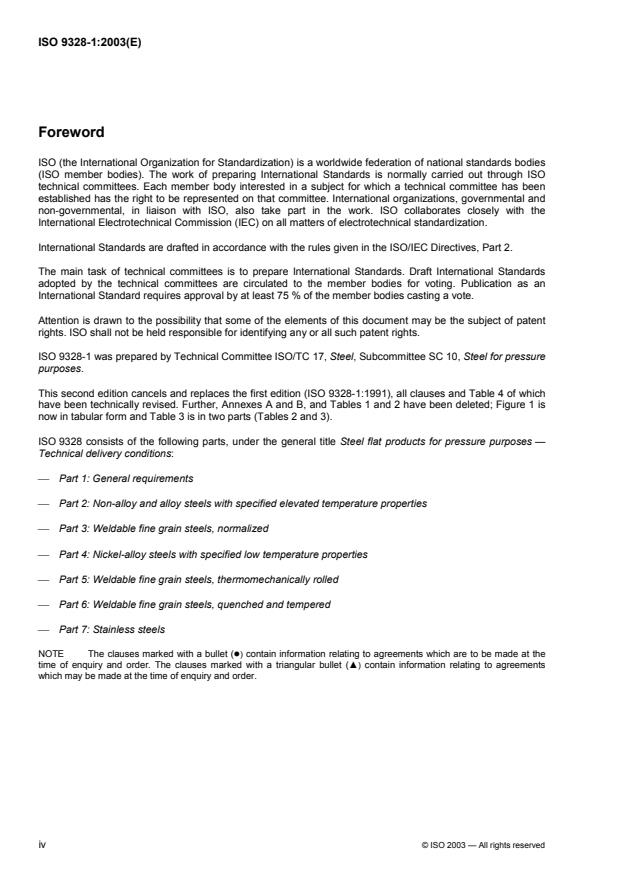

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9328-1 was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 10, Steel for pressure
purposes.
This second edition cancels and replaces the first edition (ISO 9328-1:1991), all clauses and Table 4 of which
have been technically revised. Further, Annexes A and B, and Tables 1 and 2 have been deleted; Figure 1 is
now in tabular form and Table 3 is in two parts (Tables 2 and 3).
ISO 9328 consists of the following parts, under the general title Steel flat products for pressure purposes —
Technical delivery conditions:
Part 1: General requirements
Part 2: Non-alloy and alloy steels with specified elevated temperature properties
Part 3: Weldable fine grain steels, normalized
Part 4: Nickel-alloy steels with specified low temperature properties
Part 5: Weldable fine grain steels, thermomechanically rolled
Part 6: Weldable fine grain steels, quenched and tempered
Part 7: Stainless steels
NOTE The clauses marked with a bullet (z) contain information relating to agreements which are to be made at the
time of enquiry and order. The clauses marked with a triangular bullet (▲) contain information relating to agreements
which may be made at the time of enquiry and order.
iv © ISO 2003 — All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 9328-1:2003(E)
Steel flat products for pressure purposes — Technical delivery
conditions —
Part 1:
General requirements
1 Scope
This part of ISO 9328 specifies the general technical delivery conditions for steel flat products (plate/sheet and
strip) used principally for the construction of pressure equipment.
The general technical delivery requirements in ISO 404 also apply to products supplied in accordance with
this part of ISO 9328.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 148:1983, Steel — Charpy impact test (V-notch)
ISO 377:1997 Steel and steel products — Location and preparation of samples and test pieces for mechanical
testing
ISO 404:1992, Steel and steel products — General technical delivery requirements
ISO 783:1999, Metallic materials — Tensile testing at elevated temperature
ISO 2566-1:1984, Steel — Conversion of elongation values — Part 1: Carbon and low alloy steels
ISO 2566-2:1984, Steel — Conversion of elongation values — Part 2: Austenitic steels
ISO 3651-2:1998, Determination of resistance to intergranular corrosion of stainless steels — Part 2: Ferritic,
austenitic and ferritic-austenitic (duplex) stainless steels — Corrosion test in media containing sulfuric acid
ISO 4885:1996, Ferrous products — Heat treatments — Vocabulary
ISO 4948-1:1982, Steels — Classification — Part 1: Classification of steels into unalloyed and alloy steels
based on chemical composition
ISO 4948-2:1981, Steels — Classification — Part 2: Classification of unalloyed and alloy steels according to
main quality classes and main property or application characteristics
ISO/TS 4949, Steel names based on letter symbols
ISO 6892:1998, Metallic materials — Tensile testing at ambient temperature
ISO 6929:1987, Steel products — Definitions and classification
ISO 7452:2002, Hot-rolled structural steel plates — Tolerances on dimensions and shape
© ISO 2003 — All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 9328-1:2003(E)
ISO 7778:1983, Steel plate with specified through-thickness characteristics
ISO 7788:1985, Steel — Surface finish of hot-rolled plates and wide flats — Delivery requirements
ISO 9034:1987, Hot-rolled structural steel wide flats — Tolerances on dimensions and shape
ISO 9328-2, Steel flat products for pressure purposes — Technical delivery conditions — Part 2: Non-alloy
and alloy steels with specified elevated temperature properties
ISO 9328-3, Steel flat products for pressure purposes — Technical delivery conditions — Part 3: Weldable
fine grain steels, normalized
ISO 9328-4, Steel flat products for pressure purposes — Technical delivery conditions — Part 4: Nickel-alloy
steels with specified low temperature properties
ISO 9328-5, Steel flat products for pressure purposes – Technical delivery conditions — Part 5: Weldable fine
grain steels, thermomechanically rolled
ISO 9328-6, Steel flat products for pressure purposes — Technical delivery conditions — Part 6: Weldable
fine grain steels, quenched and tempered
1)
ISO 9328-7:— , Steel flat products for pressure purposes — Technical delivery conditions — Part 7:
Stainless steels
ISO 9444:2002, Continuously hot-rolled stainless steel strip, plate/sheet and cut lengths — Tolerances on
dimensions and form
ISO 9445:2002, Continuously cold-rolled stainless steel narrow strip, wide strip, plate/sheet and cut lengths —
Tolerances on dimensions and form
ISO 10474:1991, Steel and steel products — Inspection documents
ISO 14284:1996, Steel and iron — Sampling and preparation of samples for the determination of chemical
composition
ISO 15510:2003, Stainless steels — Chemical composition
ISO 18286, Hot rolled stainless steel plates — Tolerances on dimensions and shape
3 Terms and definitions
For the purpose of this document the terms and definitions in ISO 4885, ISO 4948-1, ISO 4948-2 and
ISO 6929 as well as the following apply.
Additionally to the definitions for thermomechanical treatment and quenching and tempering in ISO 4885 the
following should be noted:
a) Thermomechanical rolling (symbol M) may include processes of increased cooling rates with or without
tempering, including self-tempering but excluding definitively direct quenching and tempering.
b) Quenching and tempering (symbol QT) also includes direct hardening plus tempering.
NOTE In international publications for both the normalizing, as well as the thermomechanical rolling, the expression
“controlled rolling” may be found. However in view of the different applicability of the products a distinction of the terms is
necessary.
1) To be published.
2 © ISO 2003 — All rights reserved
---------------------- Page: 6 ----------------------
ISO 9328-1:2003(E)
3.1
normalizing rolling
rolling process in which final deformation is carried out in a certain temperature range leading to a material
condition equivalent to that obtained after normalizing so that the specified values of the mechanical
properties are retained even after normalizing
See Figure 1.
NOTE The symbol for this delivery condition and for the normalized condition is N.
Key
T is the temperature in degrees Celsius
t is the time in hours
Ar is the temperature at which ferrite starts to form on cooling
3
a
Recrystallized austenite region.
b
Non-recrystallized austenite region.
c
Austenite plus ferrite region.
Figure 1 — Time-temperature scheme of normalizing rolling
4 Classification and designation
4.1 Classification
4.1.1 The classification of the steel grades in accordance with ISO 4948-1 and ISO 4948-2 is given in
ISO 9328-2, ISO 9328-3, ISO 9328-4, ISO 9328-5, ISO 9328-6 or ISO 9328-7 depending on the steel grade's
chemical composition and treatment condition.
4.1.2 Steels covered in ISO 9328-7 are additionally classified according to their structure into:
ferritic steels;
martensitic steels;
austenitic steels;
austenitic-ferritic steels.
For more details see ISO 15510.
© ISO 2003 — All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 9328-1:2003(E)
4.2 Designation
The steel grades specified in the individual parts of ISO 9328 are designated with steel names in accordance
with ISO/TS 4949.
5 Information to be supplied by the purchaser
5.1 Mandatory information
The following information shall be supplied by the purchaser at the time of enquiry and order:
a) the quantity required;
b) the type of flat product;
c) the International Standard specifying the tolerances on dimensions, shape and mass (see 6.7) and, if the
relevant International Standard permits the purchaser certain options, e.g. regarding edge finishes or
tolerance classes, specific information on these aspects;
d) the nominal dimensions of the product;
e) the number of this International Standard, i.e. ISO 9328-1 and that of the relevant part, i.e. Part 2, 3, 4, 5,
6 or 7;
f) the steel name;
g) the delivery condition, if it differs from the usual condition specified in the individual parts of ISO 9328; for
stainless steels, the process route selected from the relevant table of ISO 9328-7;
h) whether impact testing is required, and the test direction (see 7.2.1 and 9.4);
i) inspection document to be issued (see 7.1).
5.2 Options
A number of options are specified in this part of ISO 9328 and listed below. If the purchaser does not indicate
a wish to implement any of these options at the time of enquiry and order, the products shall be supplied in
accordance with the basic specification (see 5.1).
a) Specification of the steelmaking process (see 6.1);
b) mechanical properties after additional heat treatment (see 6.4.1);
c) specification of special classes for the reduction of area (see 6.4.2);
d) additional tests (see 6.6 and 7.2.2);
e) deviating frequency of testing (see 8.1.1 and 8.1.3);
f) deviating delivery condition (see 8.2.1.3);
g) specification of an analytical method (see 9.1);
h) temperature of the tensile test at elevated temperature (see 9.3);
i) deviating testing temperature for the impact test (see 9.4);
4 © ISO 2003 — All rights reserved
---------------------- Page: 8 ----------------------
ISO 9328-1:2003(E)
j) marking method (see 10.1);
k) special marking (see 10.2 and 10.3);
l) information to be given by marking (see Table 1).
Table 1 — Marking of the products
a a
Marking of Marking of
Symbol Symbol
b
Manufacturer's name, trade mark or logo + Direction of rolling (+)
The number of this International
(+) (+)
Nominal thickness
Standard
Steel name + Nominal dimensions other than thickness (+)
c
Type of finish (+) Inspector's mark
+
d e
Purchaser's order No. (+)
Identification number +
a
+: the marking shall be applied; (+): the marking shall be applied if so agreed, or at the manufacturer's discretion.
b
The direction of rolling is normally obvious from the shape of the product and the position of the marking. Marking may either
be longitudinally applied by roller stamping or
...
NORME ISO
INTERNATIONALE 9328-1
Deuxième édition
2003-11-15
Produits plats en acier pour service sous
pression — Conditions techniques de
livraison —
Partie 1:
Exigences générales
Steel flat products for pressure purposes — Technical delivery
conditions —
Part 1: General requirements
Numéro de référence
ISO 9328-1:2003(F)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 9328-1:2003(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9328-1:2003(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Termes et définitions . 3
4 Classification et désignation . 4
4.1 Classification. 4
4.2 Désignation. 4
5 Informations à fournir par l'acheteur . 4
5.1 Informations obligatoires. 4
5.2 Options. 5
6 Exigences. 6
6.1 Procédé de fabrication de l’acier. 6
6.2 État de livraison . 6
6.3 Composition chimique. 6
6.4 Caractéristiques mécaniques. 6
6.5 État de surface . 6
6.6 Santé interne. 6
6.7 Dimensions et tolérances sur les dimensions. 7
6.8 Calcul de la masse . 7
7 Contrôle. 7
7.1 Types de contrôle et de documents de contrôle .7
7.2 Essais à réaliser. 7
7.3 Contre-essais. 8
8 Échantillonnage. 8
8.1 Fréquence des essais. 8
8.2 Choix et préparation des échantillons et des éprouvettes. 8
9 Méthodes d’essai. 9
9.1 Analyse chimique. 9
9.2 Essai de traction à température ambiante. 9
9.3 Essai de traction à température élevée . 10
9.4 Essai de flexion par choc. 13
9.5 Autres essais. 14
10 Marquage. 14
© ISO 2003 — Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9328-1:2003(F)

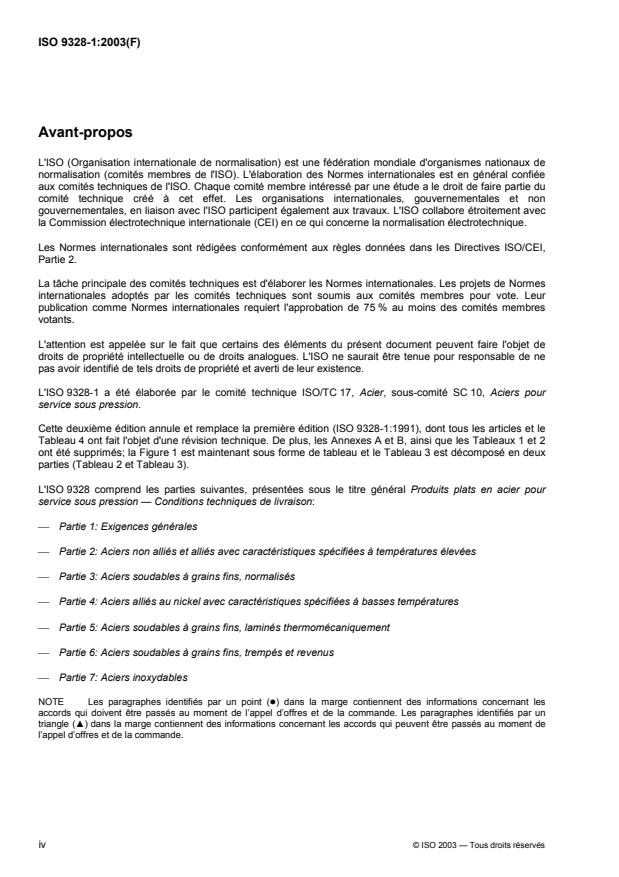

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9328-1 a été élaborée par le comité technique ISO/TC 17, Acier, sous-comité SC 10, Aciers pour
service sous pression.
Cette deuxième édition annule et remplace la première édition (ISO 9328-1:1991), dont tous les articles et le
Tableau 4 ont fait l'objet d'une révision technique. De plus, les Annexes A et B, ainsi que les Tableaux 1 et 2
ont été supprimés; la Figure 1 est maintenant sous forme de tableau et le Tableau 3 est décomposé en deux
parties (Tableau 2 et Tableau 3).
L'ISO 9328 comprend les parties suivantes, présentées sous le titre général Produits plats en acier pour
service sous pression — Conditions techniques de livraison:
Partie 1: Exigences générales
Partie 2: Aciers non alliés et alliés avec caractéristiques spécifiées à températures élevées
Partie 3: Aciers soudables à grains fins, normalisés
Partie 4: Aciers alliés au nickel avec caractéristiques spécifiées à basses températures
Partie 5: Aciers soudables à grains fins, laminés thermomécaniquement
Partie 6: Aciers soudables à grains fins, trempés et revenus
Partie 7: Aciers inoxydables
NOTE Les paragraphes identifiés par un point (z) dans la marge contiennent des informations concernant les
accords qui doivent être passés au moment de l’appel d’offres et de la commande. Les paragraphes identifiés par un
triangle (▲) dans la marge contiennent des informations concernant les accords qui peuvent être passés au moment de
l’appel d’offres et de la commande.
iv © ISO 2003 — Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9328-1:2003(F)
Produits plats en acier pour service sous pression —
Conditions techniques de livraison —
Partie 1:
Exigences générales
1 Domaine d'application
La présente partie de l'ISO 9328 spécifie les conditions techniques générales de livraison pour les produits
plats en acier (plaque/tôle et bande) utilisés principalement pour la construction des équipements sous
pression.
Les conditions techniques générales de livraison de l’ISO 404 s'appliquent également aux produits fournis
conformément à la présente partie de l'ISO 9328.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 148:1983, Acier — Essai de résilience Charpy (entaille en V)
ISO 377:1997, Acier et produits en acier — Position et préparation des échantillons et éprouvettes pour
essais mécaniques
ISO 404:1992, Aciers et produits sidérurgiques — Conditions générales techniques de livraison
ISO 783:1999, Matériaux métalliques — Essai de traction à température élevée
ISO 2566-1:1984, Acier — Conversion des valeurs d'allongement — Partie 1: Aciers au carbone et aciers
faiblement alliés
ISO 2566-2:1984, Acier — Conversion des valeurs d'allongement — Partie 2: Aciers austénitiques
ISO 3651-2:1998, Détermination de la résistance à la corrosion intergranulaire des aciers inoxydables —
Partie 2: Aciers ferritiques, austénitiques et austéno-ferritiques (duplex) — Essais de corrosion en milieux
contenant de l'acide sulfurique
ISO 4885:1996, Produits ferreux — Traitements thermiques — Vocabulaire
ISO 4948-1:1982, Aciers — Classification — Partie 1: Classification en aciers alliés et en aciers non alliés
basée sur la composition chimique
ISO 4948-2:1981, Aciers — Classification — Partie 2: Classification des aciers alliés et aciers non alliés en
fonction des principales classes de qualité et des caractéristiques principales de propriétés ou d'application
ISO/TS 4949, Désignations des aciers fondées sur des lettres symboles
ISO 6892:1998, Matériaux métalliques — Essai de traction à température ambiante
© ISO 2003 — Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 9328-1:2003(F)
ISO 6929:1987, Produits en acier — Définition et classification
ISO 7452:2002, Tôles en acier de construction laminées à chaud — Tolérances sur les dimensions et la
forme
ISO 7778:1983, Tôles en acier avec caractéristiques garanties dans le sens de l'épaisseur
ISO 7788:1985, Acier — État de surface des tôles et larges-plats laminés à chaud — Conditions de livraison
ISO 9034:1987, Larges-plats en acier de construction laminés à chaud — Tolérances sur dimensions et forme
ISO 9328-2, Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 2: Aciers non alliés et aciers alliés avec caractéristiques spécifiées à températures élevées
ISO 9328-3, Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 3: Aciers soudables à grains fins, normalisés
ISO 9328-4, Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 4: Aciers alliés au nickel avec caractéristiques spécifiées à basses températures
ISO 9328-5, Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 5: Aciers soudables à grains fins, laminés thermomécaniquement
ISO 9328-6, Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 6: Aciers soudables à grains fins, trempés et revenus
1)
ISO 9328-7:— , Produits plats en acier pour service sous pression — Conditions techniques de livraison —
Partie 7: Aciers inoxydables
ISO 9444:2002, Bandes, tôles et feuillards coupés à longueur en acier inoxydable laminés à chaud en
continu — Tolérances sur les dimensions et la forme
ISO 9445:2002, Feuillards, larges bandes, tôles et feuillards coupés à longueur en acier inoxydable laminés à
froid en continu — Tolérances sur les dimensions et la forme
ISO 10474:1991, Aciers et produits sidérurgiques — Documents de contrôle
ISO 14284:1996, Fontes et aciers — Prélèvement et préparation des échantillons pour la détermination de la
composition chimique
ISO/TS 15510:2003, Aciers inoxydables — Composition chimique
ISO 18286, Tôles en aciers inoxydables laminées à chaud — Tolérances sur les dimensions et la forme
1) À publier.
2 © ISO 2003 — Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 9328-1:2003(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4885, l’ISO 4948-1,
l’ISO 4948-2 et l’ISO 6929 ainsi que les suivants s'appliquent.
En plus des définitions pour le traitement thermomécanique, pour la trempe et le revenu données dans
l’ISO 4885, il convient de noter ce qui suit.
a) Le laminage thermomécanique (symbole M) peut inclure des processus avec des vitesses de
refroidissement accrues, avec ou sans revenu, y compris l’auto-revenu mais excluant clairement la
trempe directe suivie d’un revenu.
b) Le traitement de trempe et revenu (symbole QT) inclut également le durcissement direct suivi d’un revenu.
NOTE Dans les publications internationales, l'expression «laminage contrôlé» peut être trouvée à la fois pour la
normalisation et pour le laminage thermomécanique. Cependant en raison des applications différentes des produits, une
distinction des termes est nécessaire.
3.1
laminage normalisant
procédé de laminage dans lequel le procédé final de déformation est réalisé dans une certaine gamme de
températures conduisant à un état du matériau équivalent à celui obtenu après normalisation de sorte que les
valeurs spécifiées des caractéristiques mécaniques sont maintenues même après une normalisation
Voir la Figure 1.
NOTE Le symbole pour cet état de livraison et pour l'état normalisé est N.
Légende
T est la température en degrés Celsius
t est le temps en heures
Ar est la température à laquelle la ferrite commence à se former au cours du refroidissement
3
a
Zone austénite recristallisée.
b
Zone austénite non recristallisée.
c
Zone austénite plus ferrite.
Figure 1 — Diagramme temps-température du laminage normalisant
© ISO 2003 — Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 9328-1:2003(F)
4 Classification et désignation
4.1 Classification
4.1.1 La classification des nuances d’acier conformément à l’ISO 4948-1 et à l’ISO 4948-2 est donnée dans
l’ISO 9328-2, l’ISO 9328-3, l’ISO 9328-4, l’ISO 9328-5, l’ISO 9328-6 ou l’ISO 9328-7 selon la composition
chimique de la nuance d’acier et les conditions de traitement.
4.1.2 Les aciers couverts par l’ISO 9328-7 sont en plus classés selon leur structure en:
aciers ferritiques;
aciers martensitiques;
aciers austénitiques;
aciers austéno-ferritiques.
Pour plus de détails, voir l’ISO 15510.
4.2 Désignation
Les nuances d’acier spécifiées dans les différentes parties de l'ISO 9328 sont désignées par des désignations
symboliques de l’acier conformément à l’ISO/TS 4949.
5 Informations à fournir par l'acheteur
5.1 Informations obligatoires
Les informations suivantes doivent être fournies par l'acheteur au moment de l’appel d’offres et de la
commande:
a) la quantité requise;
b) le type de produit plat;
c) la Norme internationale spécifiant les tolérances sur les dimensions, la forme et la masse (voir 6.7) et, si
la Norme internationale appropriée permet certaines options à l'acheteur, par exemple en ce qui
concerne les finitions des rives ou les classes de tolérance, des informations spécifiques sur ces aspects;
d) les dimensions nominales du produit;
e) la référence à la présente Norme internationale, c’est-à-dire ISO 9328-1, et la référence à l’autre partie
concernée, c’est-à-dire à la Partie 2, 3, 4, 5, 6 ou 7;
f) la désignation symbolique de l’acier;
g) l’état de livraison, s’il diffère de l’état habituel spécifié dans les différentes parties de l'ISO 9328; pour les
aciers inoxydables, le processus choisi dans le tableau approprié de l'ISO 9328-7;
h) si l'essai de flexion par choc est exigé, et la direction d'essai (voir 7.2.1 et 9.4);
i) le document de contrôle à émettre (voir 7.1).
4 © ISO 2003 — Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 9328-1:2003(F)
5.2 Options
Un certain nombre d'options sont spécifiées dans la présente partie de l'ISO 9328 et sont énumérées ci-après.
Si l'acheteur n'indique pas le souhait de mettre en application l’une quelconque de ces options, au moment de
l’appel d’offres et de la commande, les produits doivent être fournis conformément à la spécification de base
(voir 5.1).
a) Spécification du procédé de fabrication de l’acier (voir 6.1);
b) caractéristiques mécaniques après traitement thermique complémentaire (voir 6.4.1);
c) spécification de classes spéciales pour le coefficient de striction (voir 6.4.2);
d) essais complémentaires (voir 6.6 et 7.2.2);
e) fréquence d'essai différente (voir 8.1.1 et 8.1.3);
f) état de livraison différent (voir 8.2.1.3);
g) spécification d'une méthode analytique (voir 9.1);
h) température de l'essai de traction à température élevée (voir 9.3);
i) température d'essai différente pour l'essai de flexion par choc (voir 9.4);
j) méthode de marquage (voir 10.1);
k) marquage spécial (voir 10.2 et 10.3);
l) informations à donner par marquage (voir le Tableau 1).
Tableau 1 — Marquage des produits
a a
Marquage de Symbole Marquage de Symbole
Nom du producteur, marque commerciale
b
+ Direction de laminage (+)
ou logo
Numéro de la présente Norme
(+) Épaisseur nominale (+)
Internationale
Dimensions nominales autres que
Désignation symbolique de l'acier + (+)
l'épaisseur
c
(+)
Type de finition Marque du contrôleur +
d e
(+)
Numéro d'identification + Numéro de commande de l'acheteur
a
+: le marquage doit être appliqué; (+): le marquage doit être appliqué si cela est convenu ou à la discrétion du producteur.
b
La direction de laminage est généralement évidente à partir de la forme du produit et de l’emplacement du marquage. Le
marquage peut être appliqué longitudinalement par le galet de poinçonnage ou il peut être proche d’une des extrémités de l’éprouvette
et transversal par rapport à la direction de laminage.
Une indication particulière séparée de la direction principale de laminage ne sera généralement pas requise mais peut être demandée
par l'acheteur.
c
La marque du contrôleur peut être omise si le contrôleur concerné peut être identifié d’une autre manière.
d
Les chiffres ou lettres utilisé(e)s pour l'identification doivent permettre d'assurer la relation entre le(s) produit(s) et le certificat de
réception ou le procès-verbal de réception.
e
Cela doit permettre d'assurer la traçabilité du numéro de coulée.
© ISO 2003 — Tous droits réservés 5
---------------------- Page:
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
