INTERNATIONAL STANDARD ISO 5211:2017(E)
Industrial valves — Part-turn actuator attachments
1 Scope
This document specifies requirements for the attachment of part-turn actuators, with or without
gearboxes, to industrial valves.
The attachment of part-turn actuators to control valves in accordance with the requirements of this
document is subject to an agreement between the supplier and the purchaser.
This document specifies:
— flange dimensions necessary for the attachment of part-turn actuators to industrial valves [see
Figures 1 a) and 1 c)] or to intermediate supports [see Figures 1 b) and 1 d)];
— driving component dimensions of part-turn actuators necessary to attach them to the driven
components;
— reference values for torques for interfaces and for couplings having the dimensions specified in this
document.
The attachment of the intermediate support to the valve is out of the scope of this document.
NOTE 1 In this document, the term “valve” may also be understood to include “valve with an intermediate
support” [see Figure 1 b)].
NOTE 2 When a combination of a multi-turn actuator and separate part-turn gearbox is coupled to form a
part-turn actuator, the multi-turn attachment to the gearbox is in accordance with ISO 5210:2017, Figures 1 c)
and 1 d). A combination of a multi-turn actuator with integral part-turn gearbox supplied as a part-turn actuator
is in accordance with Figures 1a) and 1b).
© ISO 2017 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5211:2017(E)
a) Direct interface b) Intermediate c) Direct interface d) Intermediate support
support interface (when combination interface (when
of a multi-turn combination of a multi-
actuator and a turn actuator and a
gearbox) gearbox)
Key
1 part-turn actuator 5 gearbox
2 interface (see ISO 5211) 6 interface (see ISO 5210)
3 valve 7 multi-turn actuator
4 intermediate support
Figure 1 — Interface between part-turn actuator and valve
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 273, Fasteners — Clearance holes for bolts and screws
ISO 4156-1, Straight cylindrical involute splines — Metric module, side fit — Part 1: Generalities
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
2 © ISO 2017 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5211:2017(E)
3.1
actuator
any device designed for attachment to a general purpose industrial valve in order to provide for the
operation of the valve
Note 1 to entry: The device is designed to operate using motive energy which may be electrical, pneumatic,
hydraulic, manual, etc., or a combination of these. Movement is limited by travel, torque and/or thrust.
3.2
multi-turn actuator
actuator which transmits torque to the valve for at least one revolution and may be capable of
withstanding thrust
Note 1 to entry: An actuator may be a combination of a multi-turn actuator and multi-turn gearbox.
3.3
part-turn actuator
actuator which transmits torque to the valve for a rotation of one revolution or less and does not have
to withstand axial thrust
Note 1 to entry: A part-turn actuator may be a combination of a multi-turn actuator and part-turn gearbox.
3.4
gearbox
any mechanism designed to reduce the torque required to operate a valve
3.5
torque
turning moment transmitted through the mounting flanges and connection components
Note 1 to entry: Torque is expressed in newton-metres.
4 Maximum flange torques
The flange torque shall comply with the values listed in Table 1 which represent the maximum torques
which can be transmitted through the mounting flange.
Table 1 — Maximum flange torque values
Maximum flange torque
Flange type
Nm
F03 32
F04 63
F05 125
F07 250
F10 500
F12 1 000
F14 2 000
F16 4 000
F25 8 000
F30 16 000
F35 32 000
F40 63 000
F48 125 000
© ISO 2017 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 5211:2017(E)
Table 1 (continued)
Maximum flange torque
Flange type
Nm
F60 250 000
F80 500 000
F100 1 000 000
The values specified in Table 1 have been defined on the basis of bolts in tension only at a stress of
290 MPa and a coefficient of friction of 0,2 between the mounting interface. All variations in these
defined parameters lead to variations of the transmittable torque values. See Annex A for more details
on the calculation method.
The selection of flange types for a particular application should take into account the additional torques
that may be generated because of inertia or other factors.
5 Flange dimensions
Flanges for part-turn actuator attachments shall comply with the dimensions shown in Figure 2 and
given in Table 2. The method of attachment shall be by means of studs, screws or through bolting. When
through bolting is used, the diameter of the clearance holes shall permit the use of bolts of a size given
by the corresponding dimension d in Table 2.
4
Holes for the studs, screws or bolts shall be equi-spaced and positioned off-centre (see Figure 3 and
Table 3) and shall conform to the requirements of ISO 273.
The flange on the valve shall have a recess corresponding to the diameter d . A spigot on the part-turn
2
actuator is optional.
The minimum values for dimension h shown in Table 2 apply to flanges having material of proof stress
2
R ≥ 200 MPa. The minimum values for dimension h applied to flanges having materials of proof stress
e 2
R ≤ 200 MPa shall be agreed between manufacturer and purchaser. The minimum values for dimension
e
h shall be at least 1 × d .
3 4
Dimension d has been based on providing sufficient landing for the nuts and bolt heads where
1
applicable. Such landing is defined as a radius from the bolt hole centre with the dimension (d − d ) / 2,
1 3
and is a minimum. The flange shape of both valve and actuator outside these areas of landing is left to
the option of the manufacturer.
The dimensions and bolting material are based on bolts in tension at a maximum stress of 290 MPa.
On agreement, between the manufacturer/supplier and purchaser, bolting material with different
tensile strength can be used, with no dimensional changes but with potential variation of the
transmittable torque.
Above flange type F60 alternative dimensions and/or torque ratings may be used on agreement
between manufacturer/supplier and purchaser.
4 © ISO 2017 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 5211:2017(E)
Figure 2 — Flange dimensions
Table 2 — Flange dimensions
Dimensions in millimetres
Dimensions Number of
screws, studs
a
Flange
d d d d h h h
1 2 3 4 1 2 3
or bolts
type
min. max. min. min.
n
F03 ∅46 ∅25 ∅36 M5 3 8 5 4
F04 ∅54 ∅30 ∅42 M5 3 8 5 4
F05 ∅65 ∅35 ∅50 M6 3 9 6 4
F07 ∅90 ∅55 ∅70 M8 3 12 8 4
F10 ∅125 ∅70 ∅102 M10 3 15 10 4
F12 ∅150 ∅85 ∅125 M12 3 18 12 4
F14 ∅175 ∅100 ∅140 M16 4 24 16 4
F16 ∅210 ∅130 ∅165 M20 5 30 20 4
F25 ∅300 ∅200 ∅254 M16 5 24 16 8
F30 ∅350 ∅230 ∅298 M20 5 30 20 8
F35 ∅415 ∅260 ∅356 M30 5 45 30 8
F40 ∅475 ∅300 ∅406 M36 8 54 36 8
F48 ∅560 ∅370 ∅483 M36 8 54 36 12
F60 ∅686 ∅470 ∅603 M36 8 54 36 20
F80 ∅900 ∅670 ∅813 M42 10 63 42 20
F100 ∅1 200 ∅870 ∅1 042 M42 10 63 42 32
a
d shall be manufactured within the diameter tolerance f8.
2
© ISO 2017 – All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 5211:2017(E)
Figure 3 — Position of holes
Table 3 — Position of holes
Flange type α/2
F03 to F16 45°
F25 to F40 22,5°
F48 15°
F60 to F80 9°
F100 5,625°
6 Designation
Part-turn valve actuator attachments shall be designated as follows:
— flange designation:
— flange type as per Table 1;
— a capital letter for spigot identification:
— Y with spigot;
— N without spigot;
— drive designation:
— an additional capital letter for drive identification:
— V for single-key drive;
— W for 90° two-key drive;
— X for 180° two-key drive;
— L for parallel square drive;
— D for diagonal square drive;
— H for flat head drive;
6 © ISO 2017 – All rights reserved
------------------
...
NORME ISO
INTERNATIONALE 5211
Deuxième édition
2017-03
Robinetterie industrielle —
Raccordement des actionneurs à
fraction de tour
Industrial valves — Part-turn actuator attachments
Numéro de référence
ISO 5211:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 5211:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5211:2017(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 2
3 Termes et définitions . 2
4 Couples maximaux des brides . 3
5 Dimensions des brides . 4
6 Désignation . 6
7 Dimensions et couples . 7
7.1 Généralités . 7
7.2 Entraînement par clavette(s) . 7
7.3 Entraînement par extrémité à carré parallèle ou en diagonale .10
7.4 Entraînement par extrémité à méplats .11
7.5 Entraînement par extrémité à méplats améliorés.13
7.6 Entraînement par cannelure en développante .14
7.7 Entraînement par double carré .15
8 Position des éléments entraînés à l’interface sous l’actionneur à fraction de tour .16
8.1 Entraînement par clavette(s) .16
8.2 Entraînement par extrémité à carré parallèle ou en diagonale ou double carré .18
8.3 Entraînement par extrémité à méplats .19
9 Goupilles .19
Annexe A (informative) Explication des calculs .21
Bibliographie .23
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5211:2017(F)

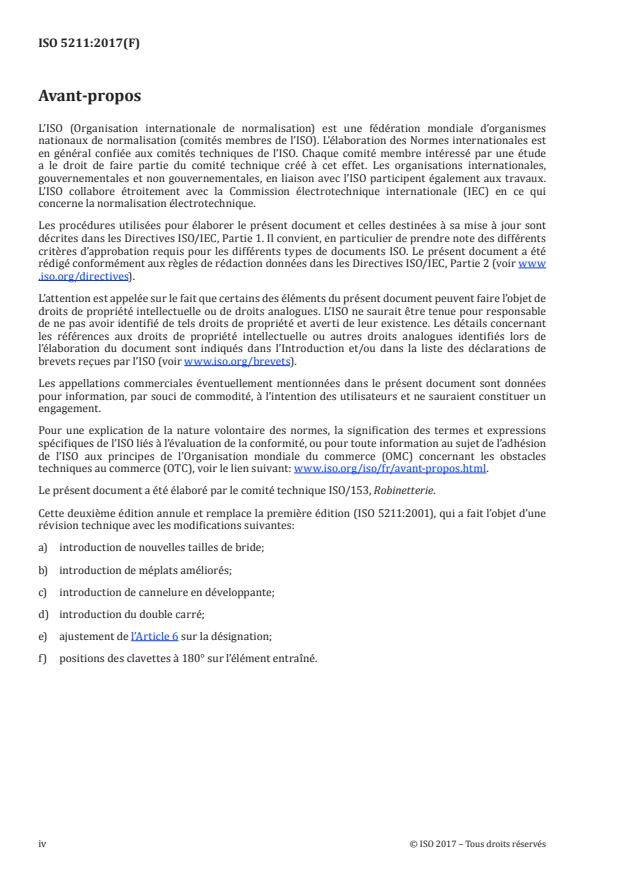

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/153, Robinetterie.
Cette deuxième édition annule et remplace la première édition (ISO 5211:2001), qui a fait l’objet d’une
révision technique avec les modifications suivantes:
a) introduction de nouvelles tailles de bride;
b) introduction de méplats améliorés;
c) introduction de cannelure en développante;
d) introduction du double carré;
e) ajustement de l’Article 6 sur la désignation;
f) positions des clavettes à 180° sur l’élément entraîné.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5211:2017(F)
Introduction
Le présent document a pour but d’établir certaines exigences de base pour le raccordement d’actionneurs
à fraction de tour, afin de définir l’interface entre l’actionneur et l’appareil de robinetterie.
Le présent document est, d’une manière générale, à considérer conjointement avec les exigences
spécifiques qui peuvent faire l’objet d’un accord entre les parties concernées.
© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5211:2017(F)
Robinetterie industrielle — Raccordement des actionneurs
à fraction de tour
1 Domaine d’application
Le présent document spécifie les spécifications pour le raccordement des actionneurs à fraction de tour,
avec ou sans réducteur, aux appareils de robinetterie industrielle.
Le raccordement des actionneurs à fraction de tour aux robinets de régulation conformément aux
spécifications du présent document est soumis à accord entre le fournisseur et l’acheteur.
Le présent document spécifie:
— les dimensions des brides nécessaires pour le raccordement des actionneurs à fraction de tour aux
appareils de robinetterie industrielle [voir Figures 1 a) et 1 c)] ou aux supports intermédiaires [voir
Figures 1 b) et 1 d)];
— les dimensions des éléments d’entraînement des actionneurs à fraction de tour nécessaires pour les
raccorder aux éléments entraînés;
— les valeurs de référence des couples pour les interfaces et les éléments d’accouplement dont les
dimensions sont spécifiées dans le présent document.
Le raccordement du support intermédiaire à l’appareil de robinetterie ne relève pas du domaine
d’application du présent document.
NOTE 1 Dans le présent document, il est possible de comprendre le terme « appareil de robinetterie » comme
incluant « appareil de robinetterie avec un support intermédiaire » [voir Figure 1 b)].
NOTE 2 Quand une combinaison d’un actionneur multitours et d’un réducteur à fraction de tour séparé est
couplée pour former un actionneur à fraction de tour, le raccordement multitours au réducteur est conforme à
l’ISO 5210:2017, Figures 1 c) et 1 d). Une combinaison d’un actionneur multitours avec un réducteur à fraction de
tour intégral fourni comme un actionneur à fraction de tour est conforme aux Figures 1 a) et 1 b).
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5211:2017(F)
a) Interface directe b) Interface c) Interface directe d) Interface avec support
avec support (en cas de intermédiaire (en cas de
intermédiaire combinaison d’un combinaison d’un
actionneur actionneur multitour et
multitour et d’un d’un réducteur)
réducteur)
Légende
1 actionneur à fraction de tour 5 réducteur
2 interface (voir l’ISO 5211) 6 interface (voir l’ISO 5210)
3 appareil de robinetterie 7 actionneur multitour
4 support intermédiaire
Figure 1 — Interface entre l’actionneur à fraction de tour et l’appareil de robinetterie
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 273, Éléments de fixation — Trous de passage pour vis
ISO 4156-1, Cannelures cylindriques droites à flancs en développante — Module métrique, à centrage sur
flancs — Partie 1: Généralités
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5211:2017(F)
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
3.1
actionneur
tout dispositif d’entraînement prévu pour être raccordé à un appareil de robinetterie industrielle
d’usage général afin d’assurer le fonctionnement de l’appareil de robinetterie
Note 1 à l’article: Le dispositif est conçu pour fonctionner avec une énergie motrice qui peut être d’origine
électrique, pneumatique, hydraulique, manuelle, etc., ou une combinaison de celles-ci. Le mouvement est limité
par la course, le couple et/ou la poussée.
3.2
actionneur multitour
actionneur qui transmet le couple à l’appareil de robinetterie, pendant au moins une rotation d’un tour,
et qui peut être capable de supporter la poussée
Note 1 à l’article: Un actionneur peut être une combinaison d’un actionneur multitours et d’un réducteur
multitours.
3.3
actionneur à fraction de tour
actionneur qui transmet le couple à l’appareil de robinetterie pendant une rotation d’un tour ou moins
et n’a pas à supporter d’effort axial
Note 1 à l’article: Un actionneur à fraction de tour peut être une combinaison d’un actionneur multitours et d’un
réducteur à fraction de tour.
3.4
réducteur
tout mécanisme conçu pour réduire le couple requis pour faire fonctionner un appareil de robinetterie
3.5
couple
moment de rotation transmis par les brides de raccordement et les éléments d’accouplement
Note 1 à l’article: Le couple est exprimé en newtons-mètres.
4 Couples maximaux des brides
Le couple de la bride doit être conforme aux valeurs listées dans le Tableau 1 qui correspondent aux
couples maximaux qui peuvent être transmis par la bride de raccordement.
Tableau 1 — Valeurs de couple maximal de la bride
Couple maximal de la bride
Type de bride
Nm
F03 32
F04 63
F05 125
F07 250
F10 500
F12 1 000
F14 2 000
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 5211:2017(F)
Tableau 1 (suite)
Couple maximal de la bride
Type de bride
Nm
F16 4 000
F25 8 000
F30 16 000
F35 32 000
F40 63 000
F48 125 000
F60 250 000
F80 500 000
F100 1 000 000
Les valeurs spécifiées dans le Tableau 1 ont été définies sur la base de boulons sollicités seulement
en traction à une contrainte de 290 MPa et un coefficient de frottement de 0,2 entre l’interface
d’accouplement. Toutes les variations de ces paramètres définis entraînent des variations des valeurs
de couples transmissibles. Voir l’Annexe A pour de plus amples informations sur la méthode de calcul.
Pour le choix des types de bride pour une application particulière, il convient de prendre en compte les
couples additionnels qui peuvent être engendrés par l’inertie ou d’autres facteurs.
5 Dimensions des brides
Les brides pour le raccordement des actionneurs à fraction de tour doivent être conformes aux
dimensions indiquées à la Figure 2 et données dans le Tableau 2. La méthode de raccordement doit
être effectuée au moyen de goujons, vis ou par boulonnage. Dans le cas où le boulonnage est utilisé, le
diamètre des trous de passage doit permettre l’utilisation de boulons de taille donnée par la dimension
correspondante d dans le Tableau 2.
4
Les trous pour les goujons, vis ou boulons doivent être équidistants et positionnés hors-axe (voir
Figure 3 et Tableau 3), et conformes aux exigences de l’ISO 273.
La bride sur l’appareil de robinetterie doit avoir un lamage correspondant au diamètre d . Un bossage
2
de centrage sur l’actionneur à fraction de tour est optionnel.
Les valeurs minimales de dimension h données au Tableau 2 s’appliquent aux brides dont les matériaux
2
ont une limite conventionnelle d’élasticité R ≥ 200 MPa. Les valeurs minimales de dimension h
e 2
appliquées aux brides dont les matériaux ont une limite conventionnelle d’élasticité R ≤ 200 MPa
e
doivent faire l’objet d’un accord entre le fabricant et l’acheteur. Les valeurs minimales de dimension h
3
doivent être d’au moins 1 × d .
4
La dimension d a été calculée pour fournir une surface d’assise suffisante aux écrous et têtes de
1
boulons, lorsque cela s’applique. Cette surface d’assise est définie comme un rayon de dimension
minimale (d -d )/2 ayant son origine au centre du trou de boulon. La forme de la bride de l’appareil de
1 3
robinetterie et de l’actionneur en dehors de ces surfaces d’assise sont laissées à l’option du fabricant.
Les dimensions et le matériau de boulonnerie sont basés sur des boulons sollicités en traction à une
contrainte maximale de 290 MPa. Sur un accord entre le fabricant/fournisseur et l’acheteur, le matériau
de boulonnerie ayant une résistance à la traction différente peut être utilisé, sans changement de
dimensions mais avec une variation potentielle du couple transmissible.
Au-delà du type de bride F60, d’autres relations dimensions et/ou couple peuvent être utilisés sur
accord entre le fabricant et l’acheteur.
4 © ISO 2017 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 5211:2017(F)
Figure 2 — Dimensions des brides
Tableau 2 — Dimensions des brides
Dimensions en millimètres
Dimensions Nombre
de vis,
Type de
goujons ou
d
1
h h h
1 2 3
bride a
d d d
boulons
2 3 4
max. min. min.
min.
n
F03 ∅46 ∅25 ∅36 M5 3 8 5 4
F04 ∅54 ∅30 ∅42 M5 3 8 5 4
F05 ∅65 ∅35 ∅50 M6 3 9 6 4
F07 ∅90 ∅55 ∅70 M8 3 12 8 4
F10 ∅125 ∅70 ∅102 M10 3 15 10 4
F12 ∅150 ∅85 ∅125 M12 3 18 12 4
F14 ∅175 ∅100 ∅140 M16 4 24 16 4
F16 ∅210 ∅130 ∅165 M20 5 30 20 4
F25 ∅300 ∅200 ∅254 M16 5 24 16 8
F30 ∅350 ∅230 ∅298 M20 5 30 20 8
F35 ∅415 ∅260 ∅356 M30 5 45 30 8
F40 ∅475 ∅300 ∅406 M36 8 54 36 8
F48 ∅560 ∅370 ∅483 M36 8 54 36 12
F60 ∅686 ∅470 ∅603 M36 8 54 36 20
F80 ∅900 ∅670 ∅813 M42 10 63 42 20
F100 ∅1 200 ∅870 ∅1 042 M42 10 63 42 32
a
d doit être fabriqué dans la tolérance de diamètre f8.
2
© ISO 2017 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 5211:2017(F)
Figure 3 — Position des trous
Tableau 3 — Position des trous
Type de bride α/2
F03 à F16 45°
F25 à F40 22,5°
F48 15°
F60 à F80 9°
F100 5,625°
6 Désignation
Les raccordements des actionneurs à fraction de tour doivent être désignés de la manière suivante:
— désignation de la bride:
— le type de bride selon le Tableau 1;
— une lettre majuscule pour l’identification du bossage de centrage:
— Y avec bossage de centrage;
— N sans bossage de centrage;
— désignation de l’entraînement:
— une lettre majuscule supplémentaire pour l’identification de l’entraînement:
— V pour un entraînement par une clavette unique;
— W pour un entraînement par deux clavettes à 90°;
— X pour un entraînement par deux clavettes à 180°;
— L pour un entraînement par carré parallèle;
— D pour un entraînement par carré en diagonale;
— H pour un entraînement par méplats;
6 © ISO 2017 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 5211:2017(F)
— G pour un entraînement par méplats améliorés;
— S pour une cannelure en développante;
— T pour un double carré;
— les dimensions réelles de l’entraînement (en millimè
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
