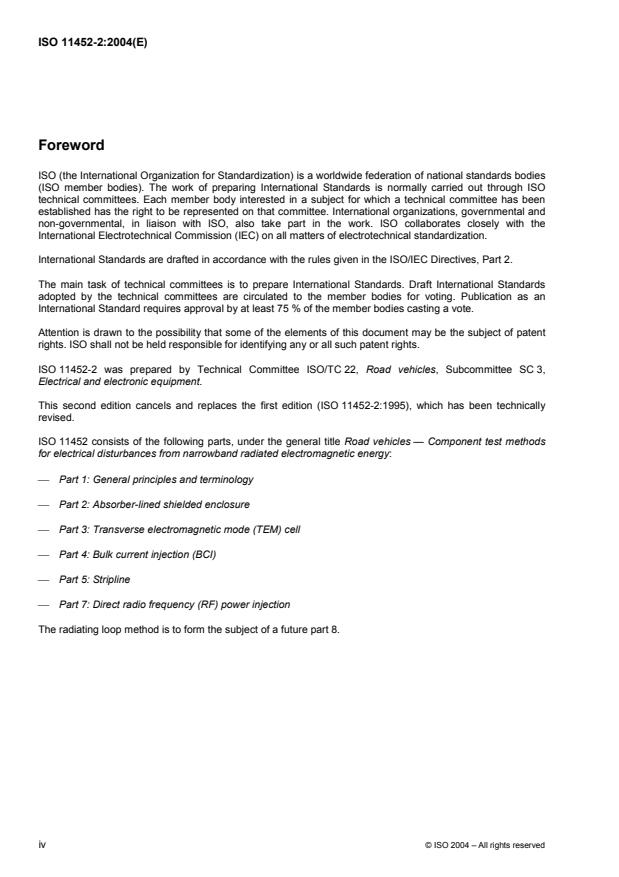

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 11452-2 was prepared by Technical Committee ISO/TC 22, Road vehicles, Subcommittee SC 3,
Electrical and electronic equipment.
This second edition cancels and replaces the first edition (ISO 11452-2:1995), which has been technically
revised.
ISO 11452 consists of the following parts, under the general title Road vehicles — Component test methods
for electrical disturbances from narrowband radiated electromagnetic energy:
Part 1: General principles and terminology
Part 2: Absorber-lined shielded enclosure
Part 3: Transverse electromagnetic mode (TEM) cell
Part 4: Bulk current injection (BCI)
Part 5: Stripline
Part 7: Direct radio frequency (RF) power injection
The radiating loop method is to form the subject of a future part 8.
iv © ISO 2004 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 11452-2:2004(E)
Introduction
Immunity measurements of complete vehicles are generally able to be carried out only by the vehicle
manufacturer, owing to, for example, high costs of an absorber-lined shielded enclosures, the desire to
preserve the secrecy of prototypes or a large number of different vehicles models.
For research, development and quality control, a laboratory measuring method can be used by both vehicle
manufacturers and equipment suppliers to test electronic components.
© ISO 2004 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 11452-2:2004(E)
Road vehicles — Component test methods for electrical
disturbances from narrowband radiated electromagnetic
energy —
Part 2:
Absorber-lined shielded enclosure
1 Scope
This part of ISO 11452 specifies an absorber-lined shielded enclosure method for testing the immunity (off-
vehicle radiation source) of electronic components for passenger cars and commercial vehicles regardless of
the propulsion system (e.g spark-ignition engine, diesel engine, electric motor). The device under test (DUT),
together with the wiring harness (prototype or standard test harness), is subjected to an electromagnetic
disturbance generated inside an absorber-lined shielded enclosure, with peripheral devices either inside or
outside the enclosure. It is applicable only to disturbances from continuous narrowband electromagnetic fields.
See ISO 11452-1 for general test conditions.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 11452-1, Road vehicles — Component test methods for electrical disturbances from narrowband radiated
1)
electromagnetic energy — Part 1: General principles and terminology
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 11452-1 apply.
4 Test conditions
The applicable frequency range of the absorber-lined shielded enclosure test method is 80 MHz to 18 GHz.
The user shall specify the test severity level(s) over the frequency range. Suggested test levels are included in
Annex C.
Standard test conditions shall be according to ISO 11452-1 for the following:
test temperature;
1) To be published. (Revision of ISO 11452-1:2001)
© ISO 2004 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 11452-2:2004(E)
supply voltage;
modulation;
dwell time;
frequency step sizes;
definition of test severity levels;
test signal quality.
5 Test location
The tests shall be performed in an absorber-lined shielded enclosure.
The purpose of such an enclosure is to create an isolated electromagnetic compatibility test facility which
simulates open field testing. Basically, an absorber-lined shielded enclosure consists of a shielded room with
absorbing material on its internal reflective surfaces, optionally excluding the floor. The design objective is to
attenuate the reflected energy in the test area by at least 10 dB compared to the direct energy.
6 Test apparatus and instrumentation
6.1 General
Radiated electromagnetic fields are generated using antenna with a radio frequency (RF) energy source
capable of producing the desired field strengths. A set of antennae and multiple RF amplifiers could be
required to cover the range of test frequencies. The field is monitored electrically with small probes to ensure
proper test levels. To reduce test error, the operation of the DUT is usually monitored by fibre-optic couplers.
6.2 Measuring equipment
6.2.1 Field-generating device: any available antenna (including high-power baluns, if appropriate) capable
of radiating the specified field strength at the DUT with the available power may be used. The construction
and orientation of any field-generating device shall be such that the generated field can be polarized in the
mode specified in the test plan.
6.2.2 Field probes, which should be electrically small and isotropic. The transmission lines from the probes
should be either fibre-optic links or very high resistance.
6.2.3 Artificial network(s) (AN): see 7.2 and Annex A.
6.2.4 HF generator, with internal (or external) modulation capabilities
6.2.5 High-power amplifier
6.2.6 Powermeter (or equivalent measuring instrument), for measuring forward power and reflected power.
6.3 Stimulation and monitoring of DUT
The device under test (DUT) shall be operated as required in the test plan by actuators that have a minimum
effect on the electromagnetic characteristics, e.g. plastic blocks on the push-buttons, pneumatic actuators with
plastic tubes.
2 © ISO 2004 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 11452-2:2004(E)
Connections to equipment monitoring electromagnetic interference reactions of the DUT may be
accomplished by using fibre-optics, or high-resistance leads. Other types of lead may be used but require
extreme care to minimize interactions. The orientation, length and location of such leads shall be carefully
documented to ensure repeatability of test results.
Any electrical connection of monitoring equipment to the DUT may cause malfunctions of the DUT. Extreme
care shall be taken to avoid such an effect.
7 Test set-up
7.1 Ground plane
The ground plane shall be made of 0,5 mm thick (minimum) copper, brass or galvanized steel.
The minimum width of the ground plane shall be 1 000 mm. The minimum length of the ground plane shall be
2 000 mm, or the length of the entire underneath of the equipment plus 200 mm, whichever is the larger.
The height of the ground plane (test bench) shall be (900 ± 100) mm above the floor.
The ground plane shall be bonded to the shielded enclosure such that the d.c. resistance shall not exceed
2,5 mΩ. In addition, the bond straps shall be placed at a distance no greater than 0,3 m apart edge to edge.
7.2 Power supply and AN
Each DUT power supply lead shall be connected to the power supply through an AN.
Power supply is assumed to be negative ground. If the DUT utilizes a positive ground, then the test set-ups
shown in the figures need to be adapted accordingly. Power shall be applied to the DUT via a 5 µH/50 Ω AN
(see Annex A for the schematic). The number of ANs required depends on the intended DUT installation in the
vehicle.
For a remotely grounded DUT (vehicle power return line longer than 200 mm), two ANs are required: one
for the positive supply line and another for the power return line (see Annex B).
For a locally grounded DUT (vehicle power return line 200
...
